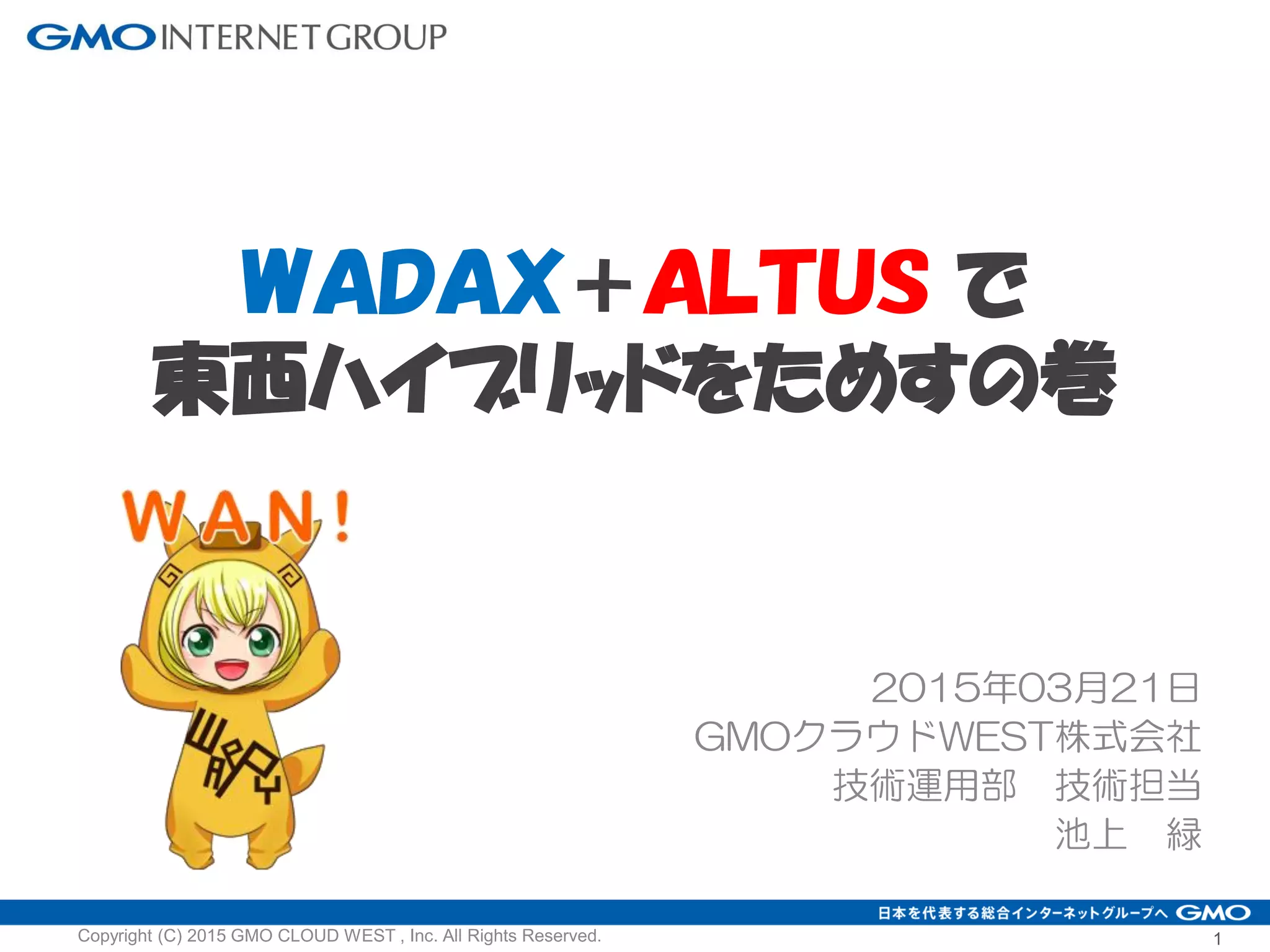

20150321 出張このべん in 大阪「WADAX ＋ ALTUS で東西ハイブリッドをためすの巻」

ＷＡＤＡＸ＋ＡＬＴＵＳで
東西ハイブリッドをためすの巻
2015年03月21日
GMOクラウドWEST株式会社
技術運用部技術担当
池上緑
Copyright (C) 2015 GMO CLOUD WEST , Inc. All Rights Reserved. 1

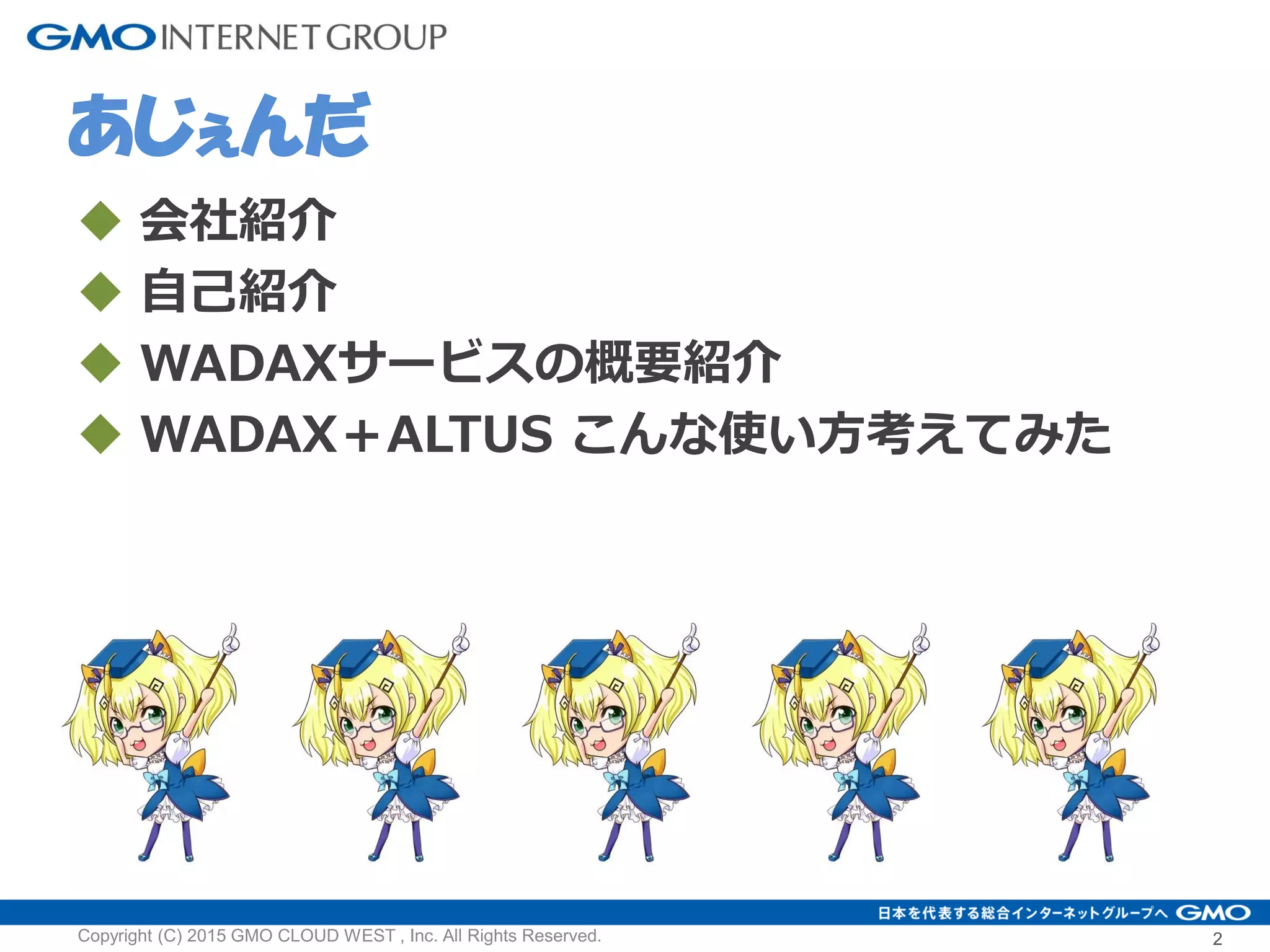

 会社紹介
 自己紹介
 WADAXサービスの概要紹介
 WADAX＋ALTUS こんな使い方考えてみた
あじぇんだ

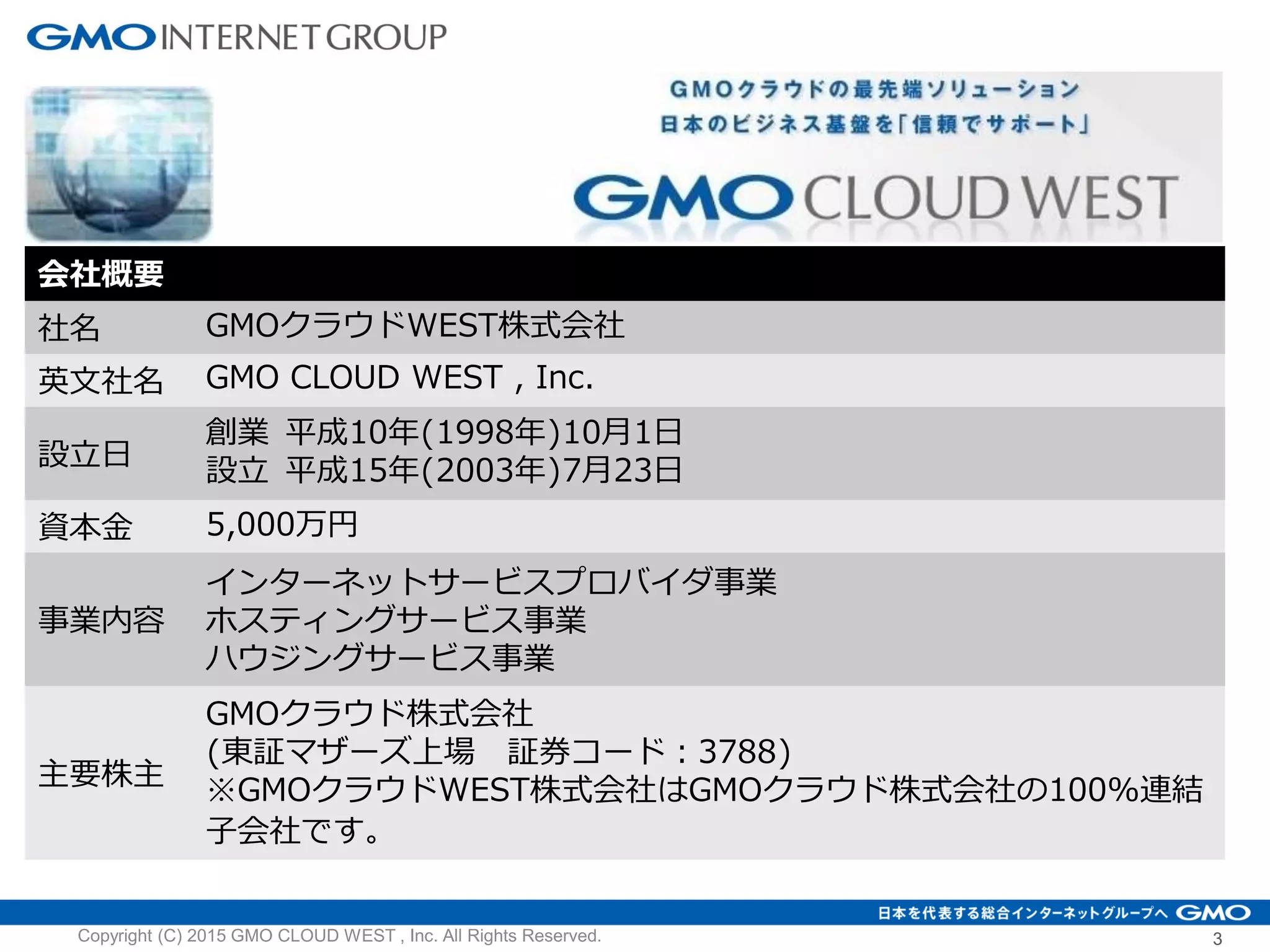

会社概要
社名 GMOクラウドWEST株式会社
英文社名 GMO CLOUD WEST , Inc.
設立日
創業平成10年(1998年)10月1日
設立平成15年(2003年)7月23日
資本金 5,000万円
事業内容
インターネットサービスプロバイダ事業
ホスティングサービス事業
ハウジングサービス事業
主要株主
GMOクラウド株式会社
(東証マザーズ上場証券コード：3788)
※GMOクラウドWEST株式会社はGMOクラウド株式会社の100%連結
子会社です。

池上緑（Ikegami MIDORI）
どりぃ∩ ＾ω＾）@p52_rocca
GMOクラウドWEST株式会社技術運用部技術担当
 正真正銘のサーバー（最近はクラウド）エンジニア
 最近はエンタープライズ製品の評価・検証がメイン
 会社ではVMware使い（個人的にはGCP使ってみたい）
 エバではありません。エバではありません。
 大事なことなので2回言いました。
 イロモノエンジニア枠でIT系のイベントに出没。
 今日はヮピコの中の人！よくしてるのはP4のりせちー。
自己紹介
4Copyright (C) 2015 GMO CLOUD WEST , Inc. All Rights Reserved.

そもそも・・・
ＷＡＤＡＸってなに(´･ω･`)

という皆様のために

ＷＡＤＡＸサービス
のご紹介

9

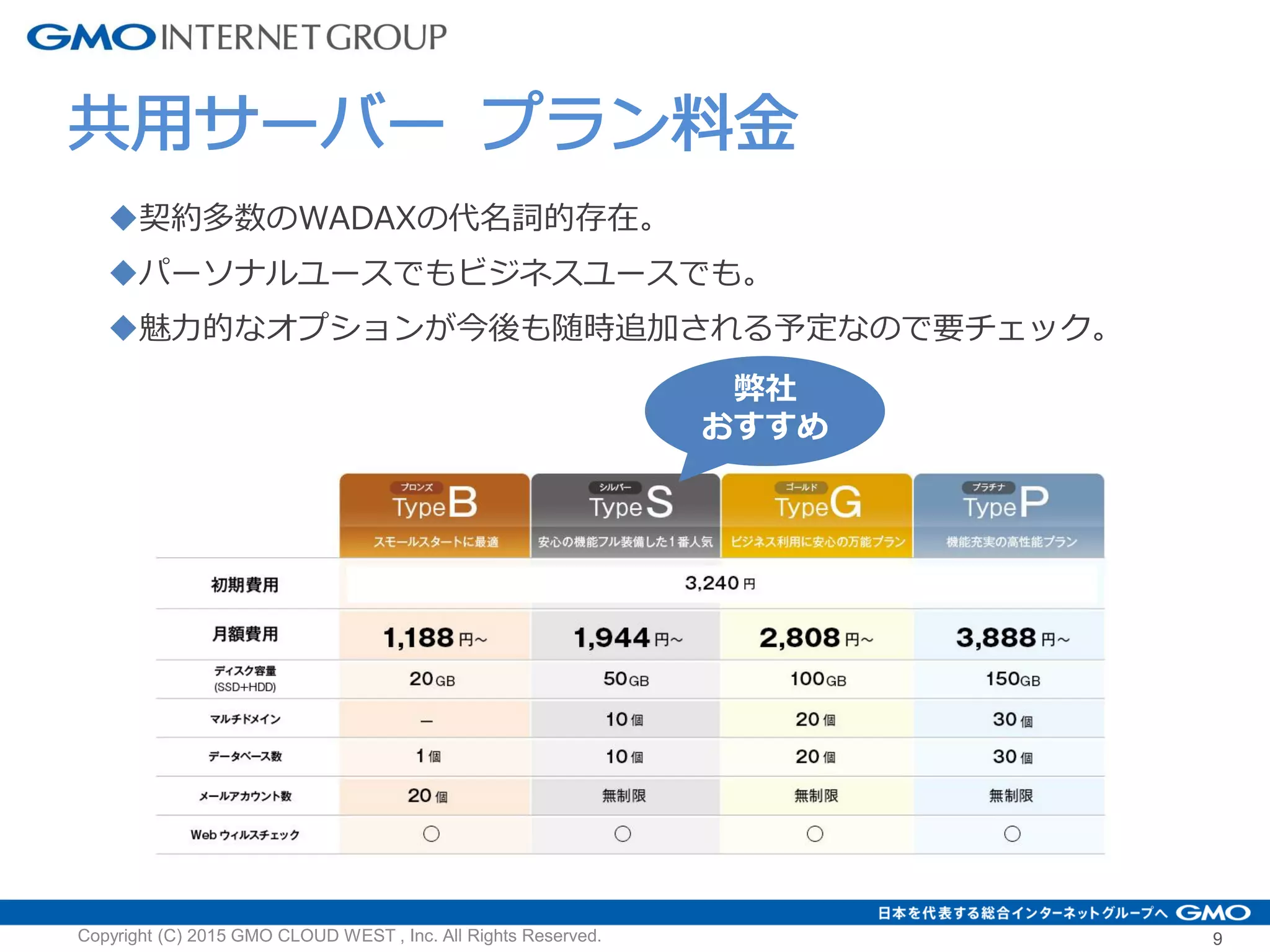

共用サーバープラン料金
契約多数のWADAXの代名詞的存在。
パーソナルユースでもビジネスユースでも。
魅力的なオプションが今後も随時追加される予定なので要チェック。
弊社
おすすめ
Copyright (C) 2015 GMO CLOUD WEST , Inc. All Rights Reserved.

11

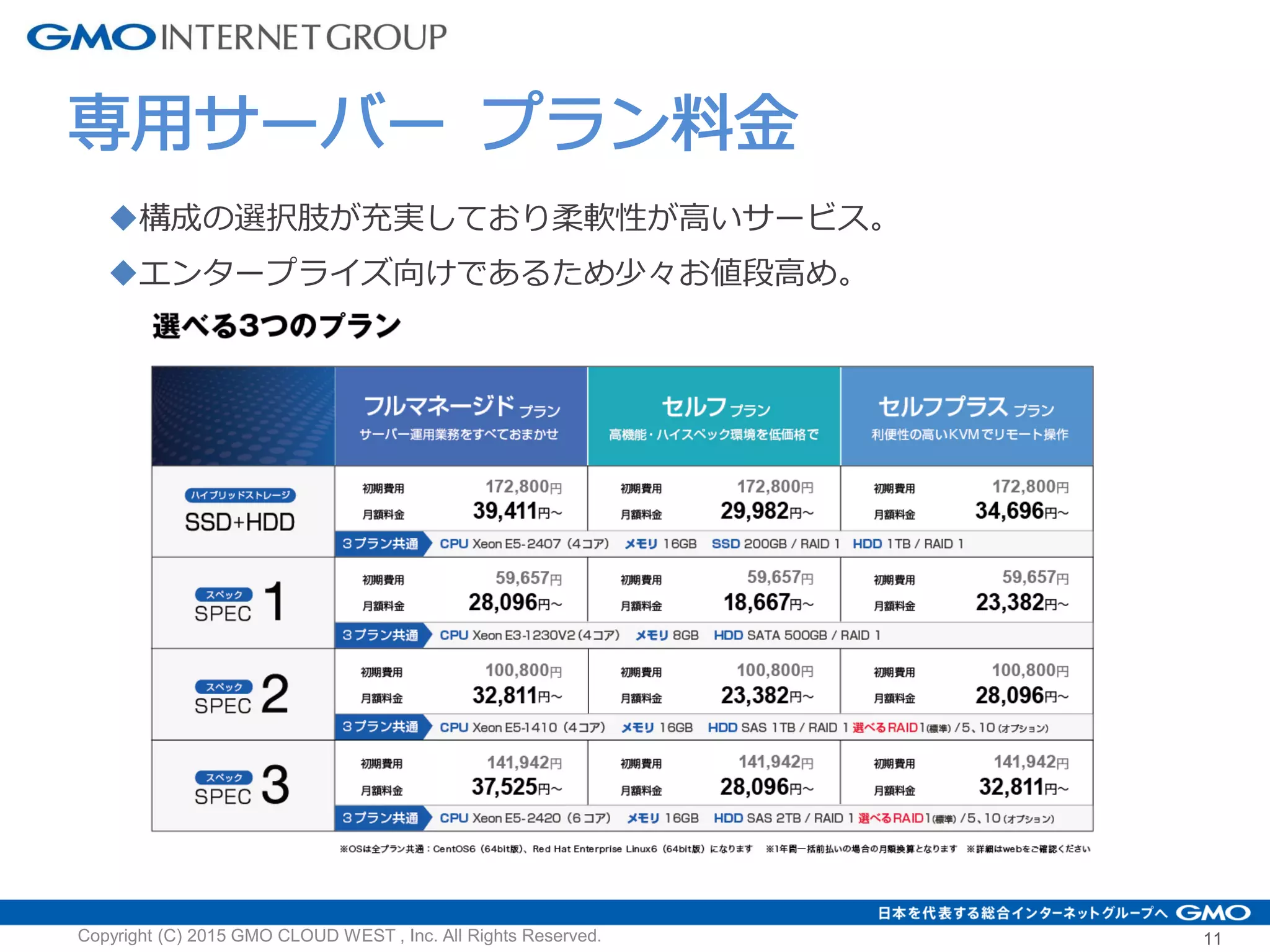

専用サーバープラン料金
構成の選択肢が充実しており柔軟性が高いサービス。
エンタープライズ向けであるため少々お値段高め。

12

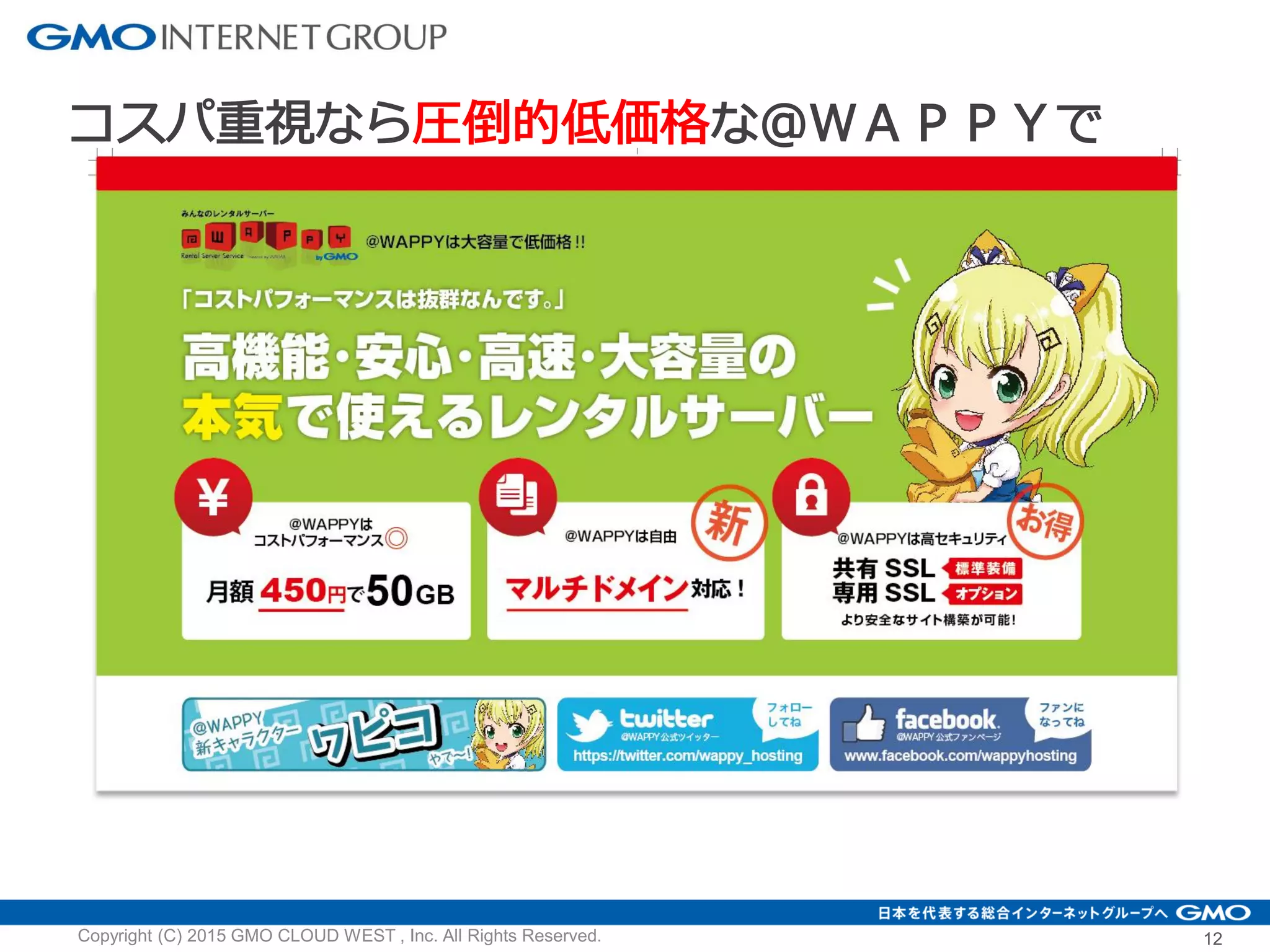

コスパ重視なら圧倒的低価格な＠ＷＡＰＰＹで

13

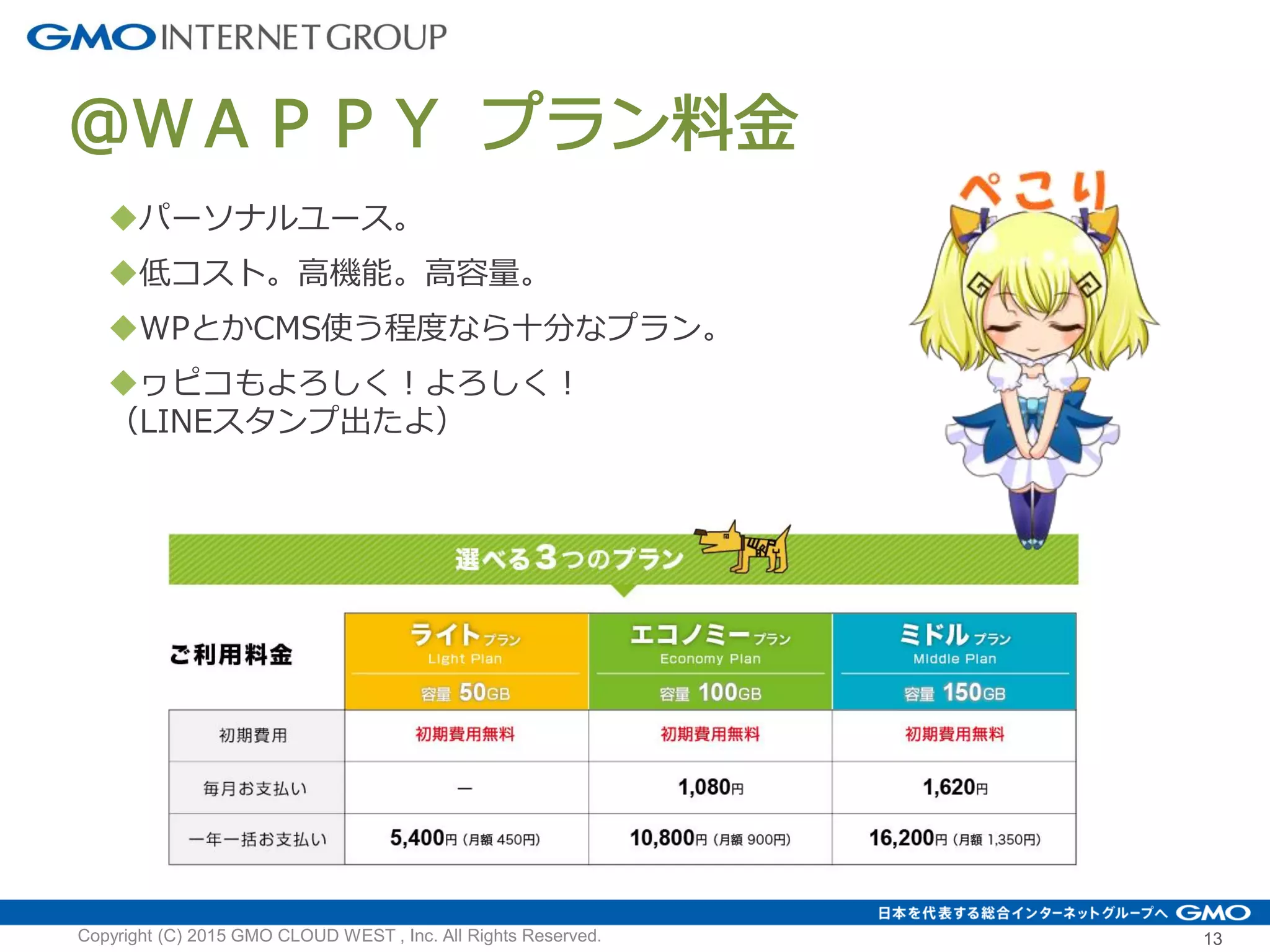

＠ＷＡＰＰＹプラン料金
パーソナルユース。
低コスト。高機能。高容量。
WPとかCMS使う程度なら十分なプラン。
ヮピコもよろしく！よろしく！
（LINEスタンプ出たよ）

15

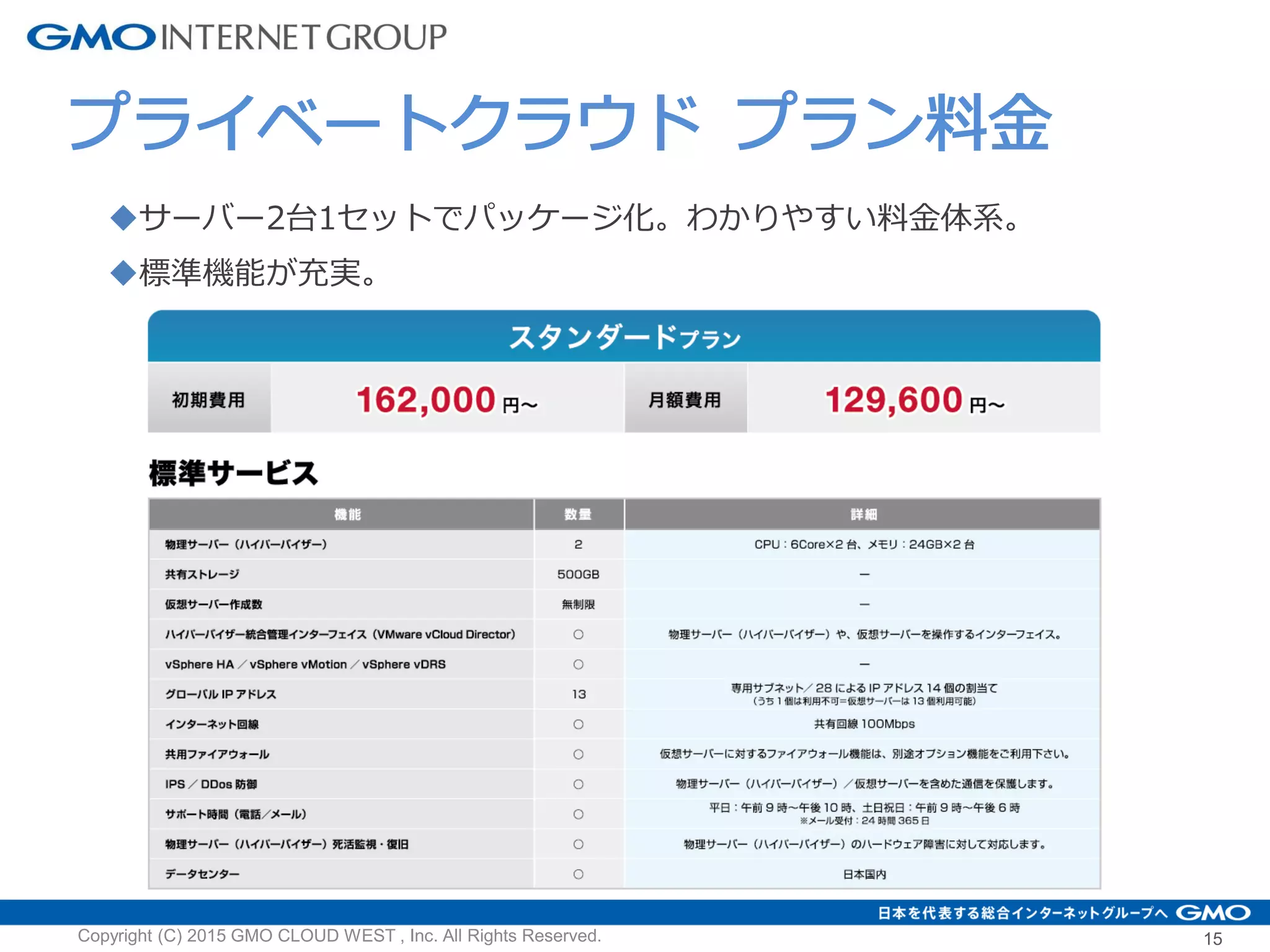

プライベートクラウドプラン料金
サーバー2台1セットでパッケージ化。わかりやすい料金体系。
標準機能が充実。

でもサービスのことは
パンフレットとか読んでもらったら
わかるので

興味ある人は
個別にお問い合わせで！
（勉強会後でもいいよ）

今回は
プライベートクラウドに
フォーカスしたお話を
したいと思います

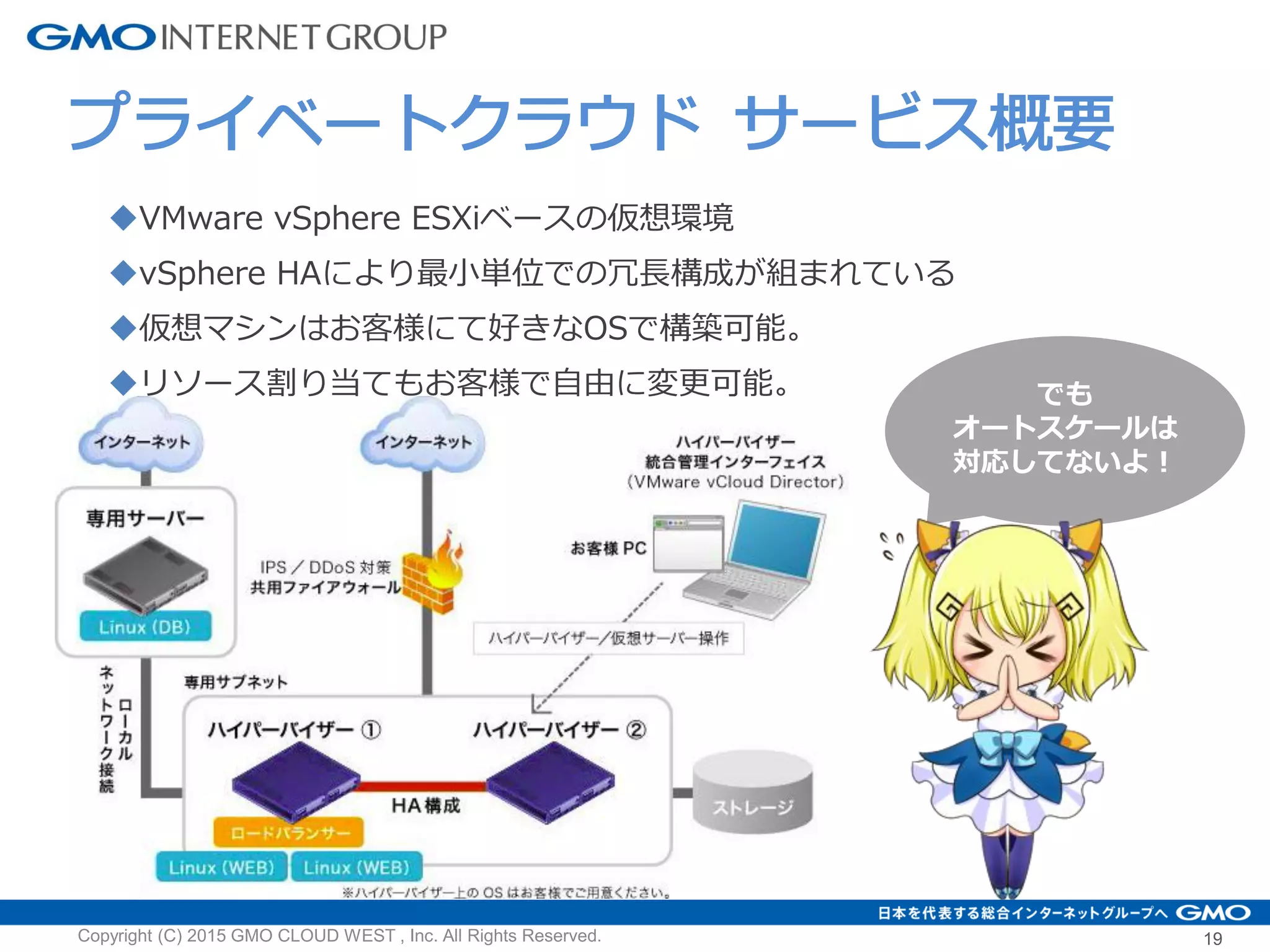

VMware vSphere ESXiベースの仮想環境
vSphere HAにより最小単位での冗長構成が組まれている
仮想マシンはお客様にて好きなOSで構築可能。
リソース割り当てもお客様で自由に変更可能。
プライベートクラウドサービス概要
でも
オートスケールは
対応してないよ！

せっかく東西あるんだし
何か活用できないかな？？

お客様から頂く相談や
要望から考えてみたよ！

22
障害が発生した場合でも
迅速に復旧したい
悩み
同一環境のマシンを
効率的にセットアップ出来る
方法はないか
悩み
オペレーションミスで
大切なファイルを
削除してしまった
悩み
PCがウィルスに感染して
初期化する必要が。
データを取り戻したい
悩み
しかし専用のストレージを購入するとなるとコストがかかる。
出来るだけイニシャルは抑えたい。
お客様の悩み

そんな時に思いつくのが

最近流行りの
オブジェクトストレージ

・・・って
なんやねん！？

26

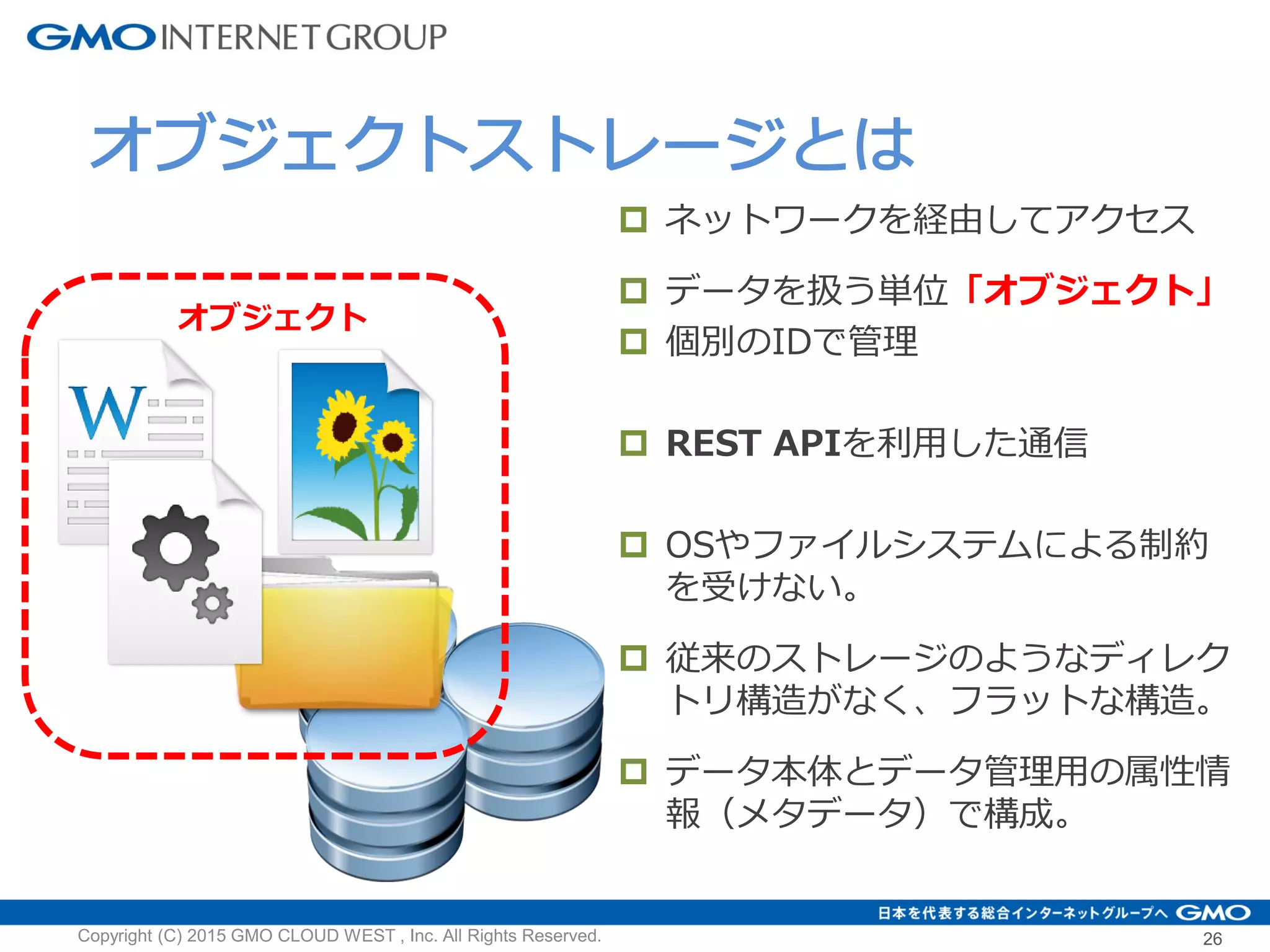

 ネットワークを経由してアクセス
 データを扱う単位「オブジェクト」
 個別のIDで管理
 REST APIを利用した通信
 OSやファイルシステムによる制約
を受けない。
 従来のストレージのようなディレク
トリ構造がなく、フラットな構造。
 データ本体とデータ管理用の属性情
報（メタデータ）で構成。
オブジェクトストレージとは
オブジェクト

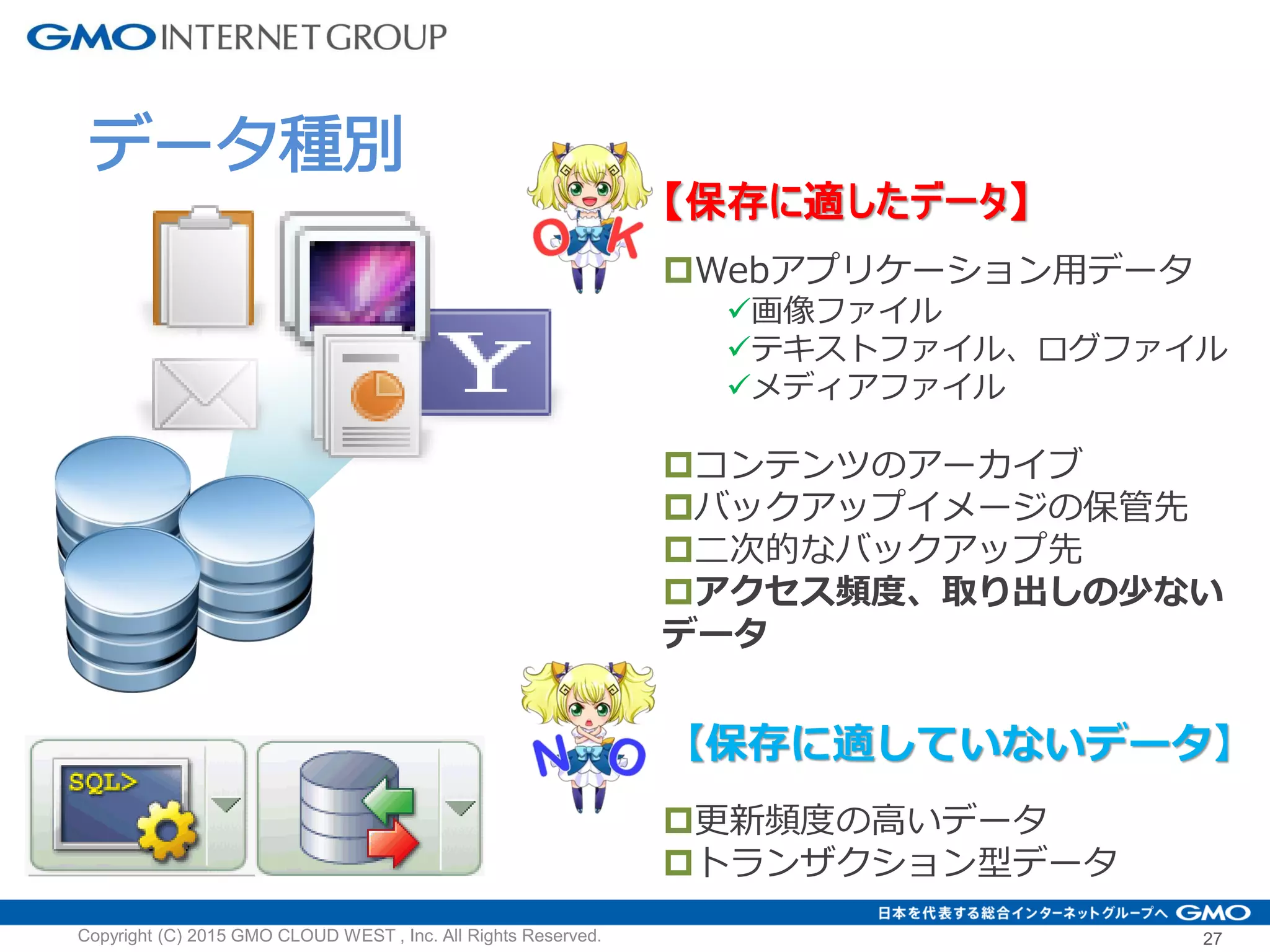

データ種別
【保存に適したデータ】
Webアプリケーション用データ
画像ファイル
テキストファイル、ログファイル
メディアファイル
コンテンツのアーカイブ
バックアップイメージの保管先
二次的なバックアップ先
アクセス頻度、取り出しの少ない
データ
【保存に適していないデータ】
更新頻度の高いデータ
トランザクション型データ

28

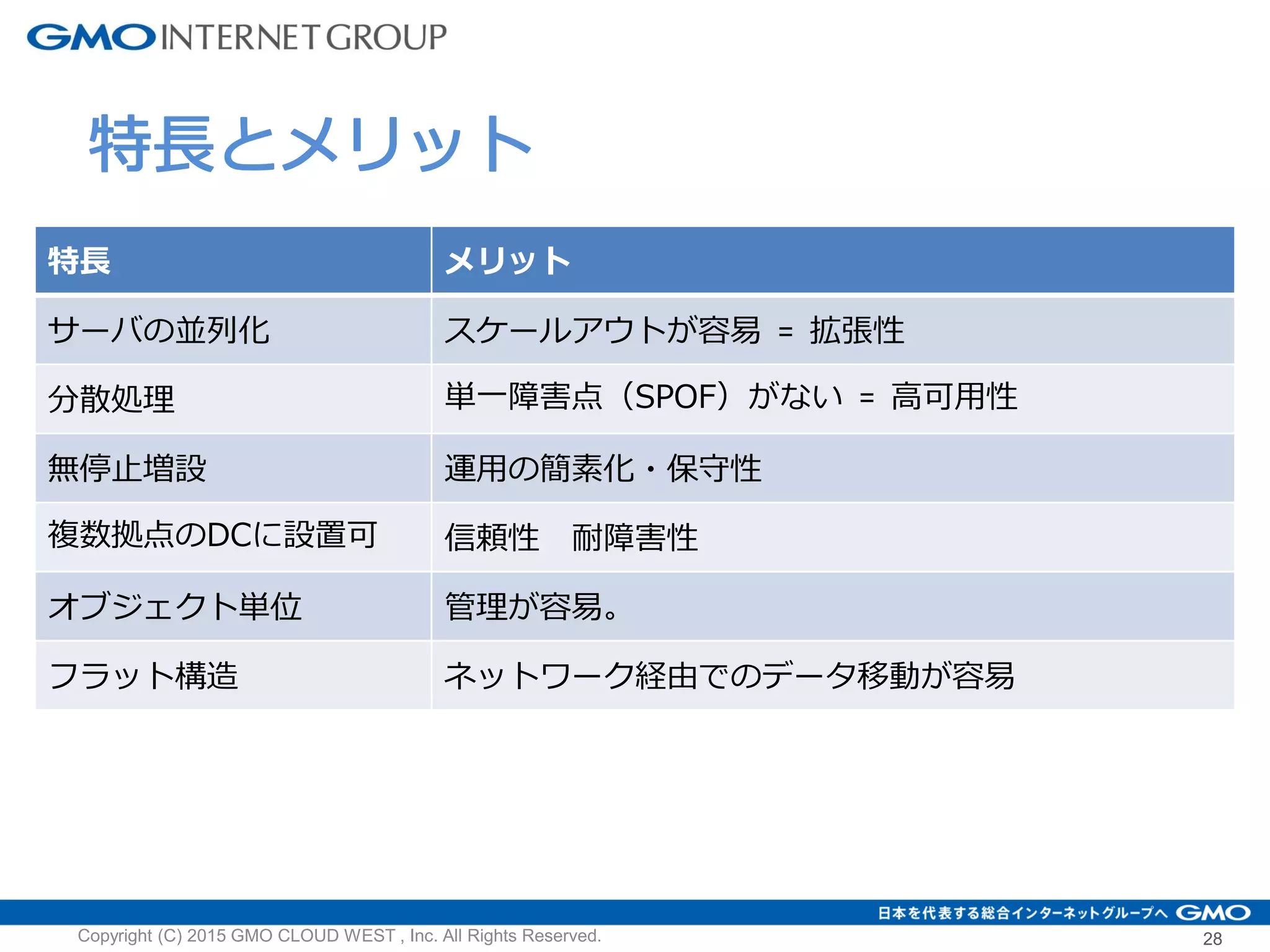

特長メリット
サーバの並列化スケールアウトが容易 = 拡張性
分散処理単一障害点（SPOF）がない = 高可用性
無停止増設運用の簡素化・保守性
複数拠点のDCに設置可信頼性耐障害性
オブジェクト単位管理が容易。
フラット構造ネットワーク経由でのデータ移動が容易
特長とメリット

29

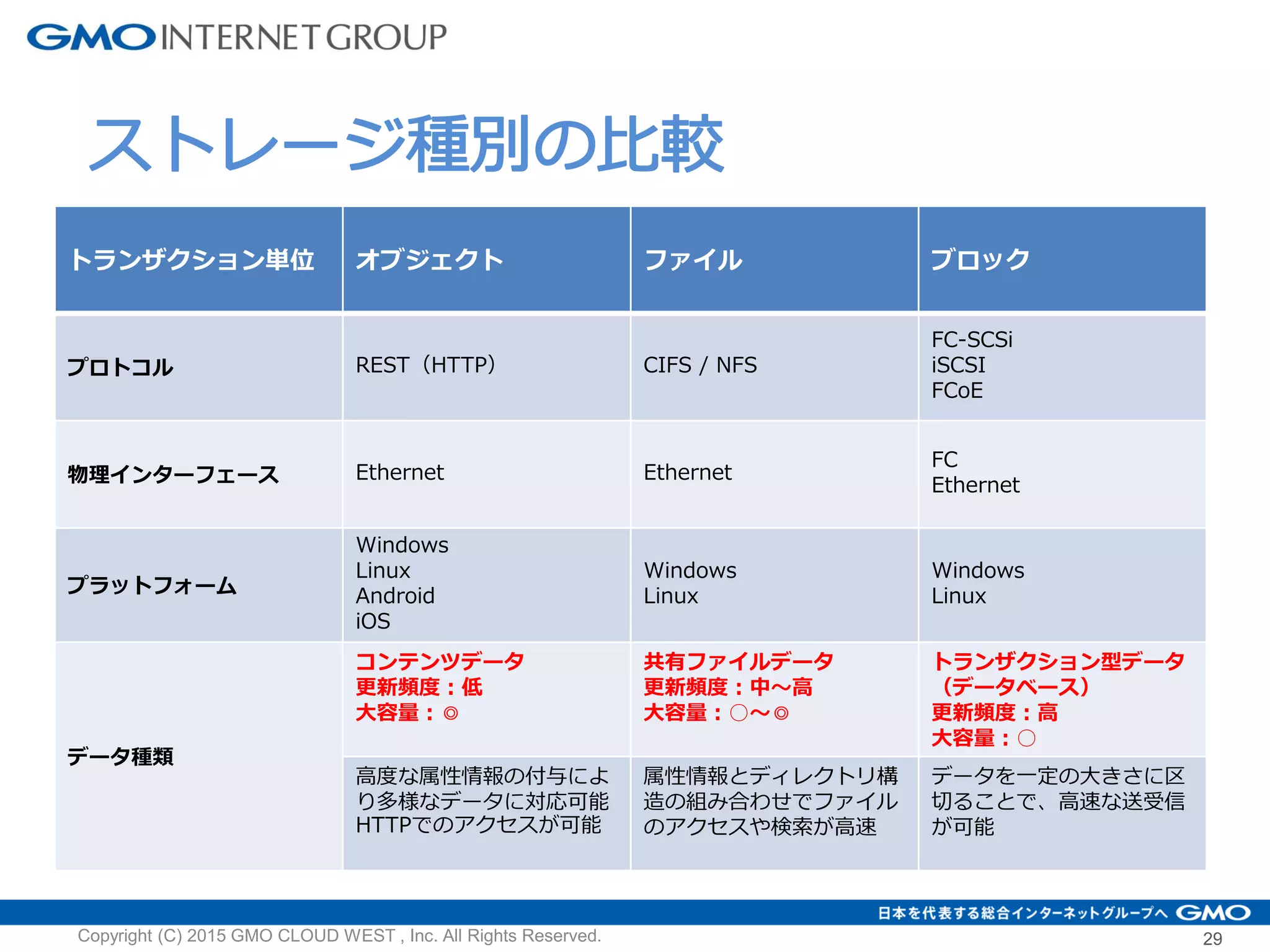

トランザクション単位オブジェクトファイルブロック
プロトコル REST（HTTP） CIFS / NFS
FC-SCSi
iSCSI
FCoE
物理インターフェース Ethernet Ethernet
FC
Ethernet
プラットフォーム
Windows
Linux
Android
iOS
Windows
Linux
Windows
Linux
データ種類
コンテンツデータ
更新頻度：低
大容量：◎
共有ファイルデータ
更新頻度：中～高
大容量：○～◎
トランザクション型データ
（データベース）
更新頻度：高
大容量：○
高度な属性情報の付与によ
り多様なデータに対応可能
HTTPでのアクセスが可能
属性情報とディレクトリ構
造の組み合わせでファイル
のアクセスや検索が高速
データを一定の大きさに区
切ることで、高速な送受信
が可能
ストレージ種別の比較

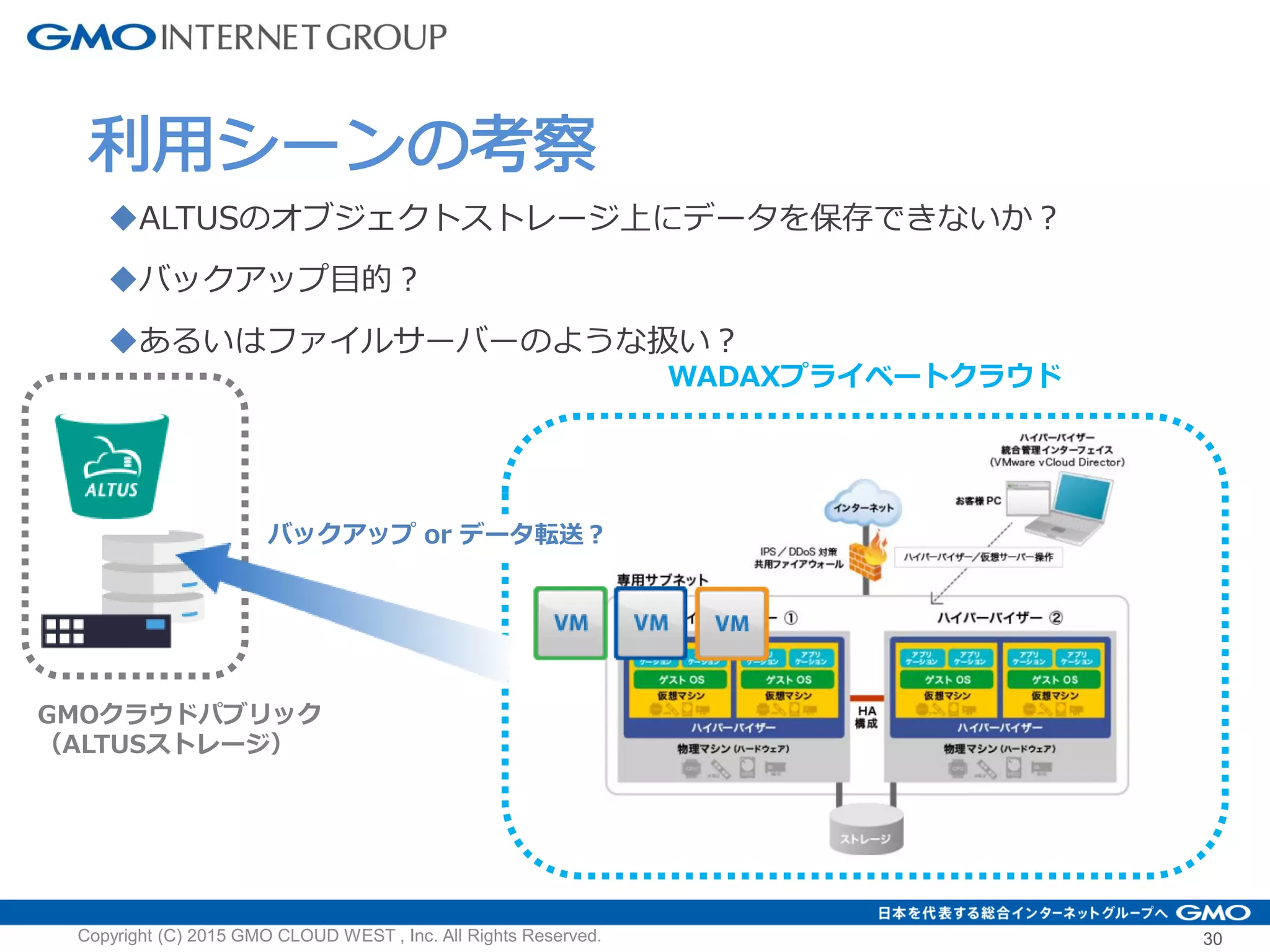

ALTUSのオブジェクトストレージ上にデータを保存できないか？
バックアップ目的？
あるいはファイルサーバーのような扱い？
バックアップ or データ転送？
利用シーンの考察
WADAXプライベートクラウド
GMOクラウドパブリック
（ALTUSストレージ）

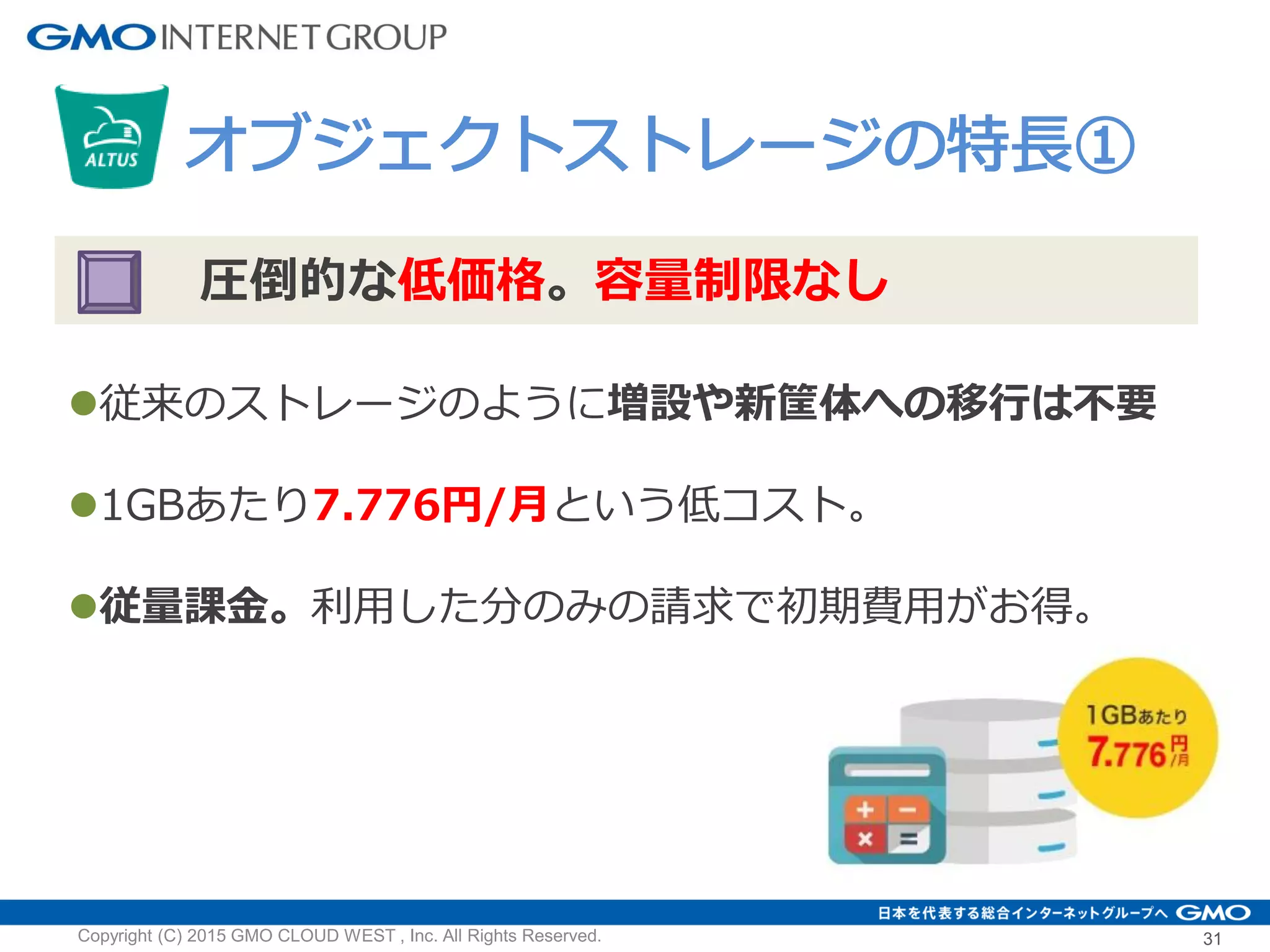

オブジェクトストレージの特長①
圧倒的な低価格。容量制限なし
従来のストレージのように増設や新筐体への移行は不要
1GBあたり7.776円/月という低コスト。
従量課金。利用した分のみの請求で初期費用がお得。

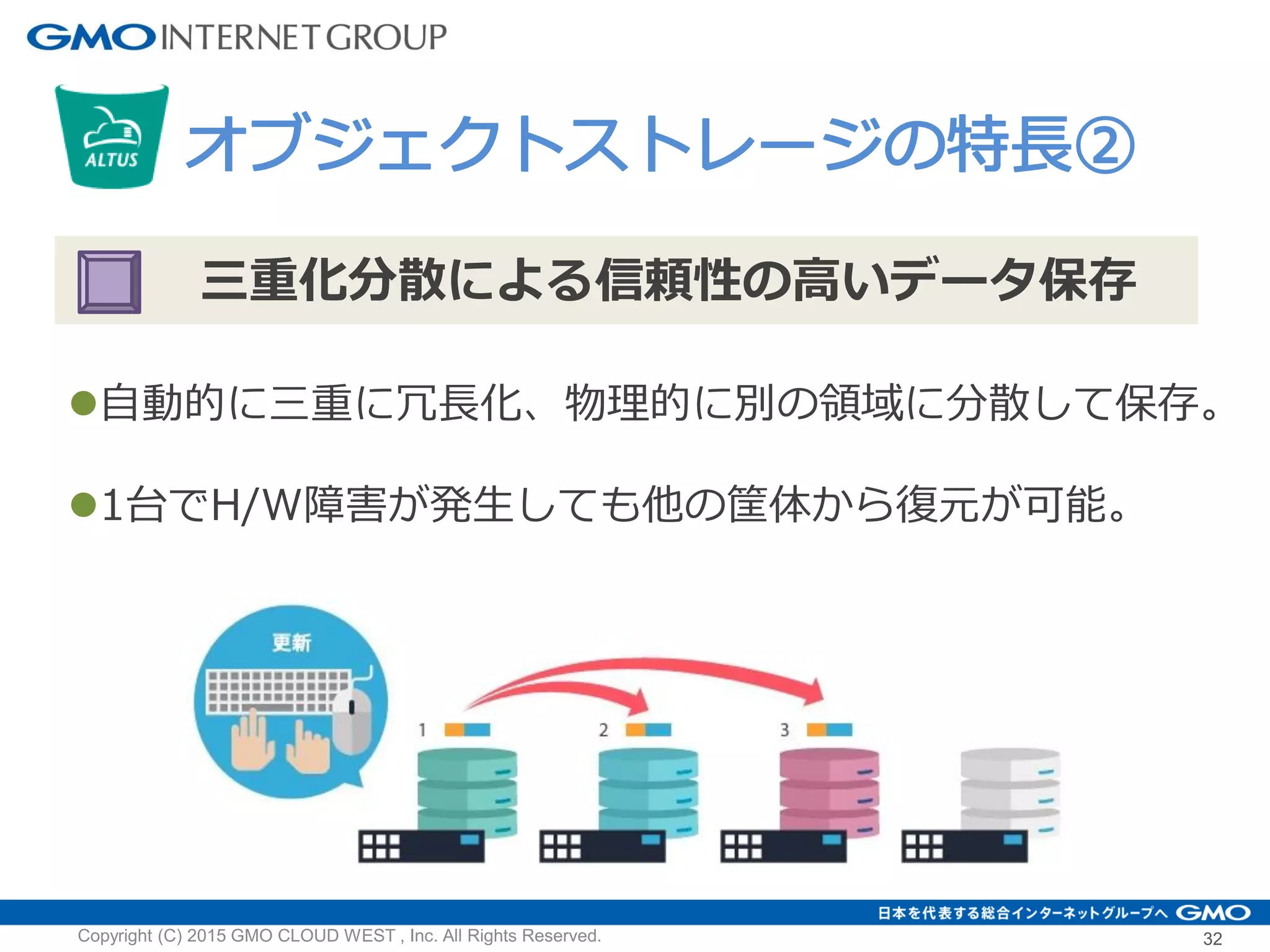

三重化分散による信頼性の高いデータ保存
自動的に三重に冗長化、物理的に別の領域に分散して保存。
1台でH/W障害が発生しても他の筐体から復元が可能。
オブジェクトストレージの特長②

GMOクラウドサービス間の転送量課金無料
GMOクラウドALTUSシリーズやその他サービスからの利
用が転送量無料。
WADAXプライベートクラウドとの連携はインターネット
を経由しないといけないため、現時点では有料。
オブジェクトストレージの特長③

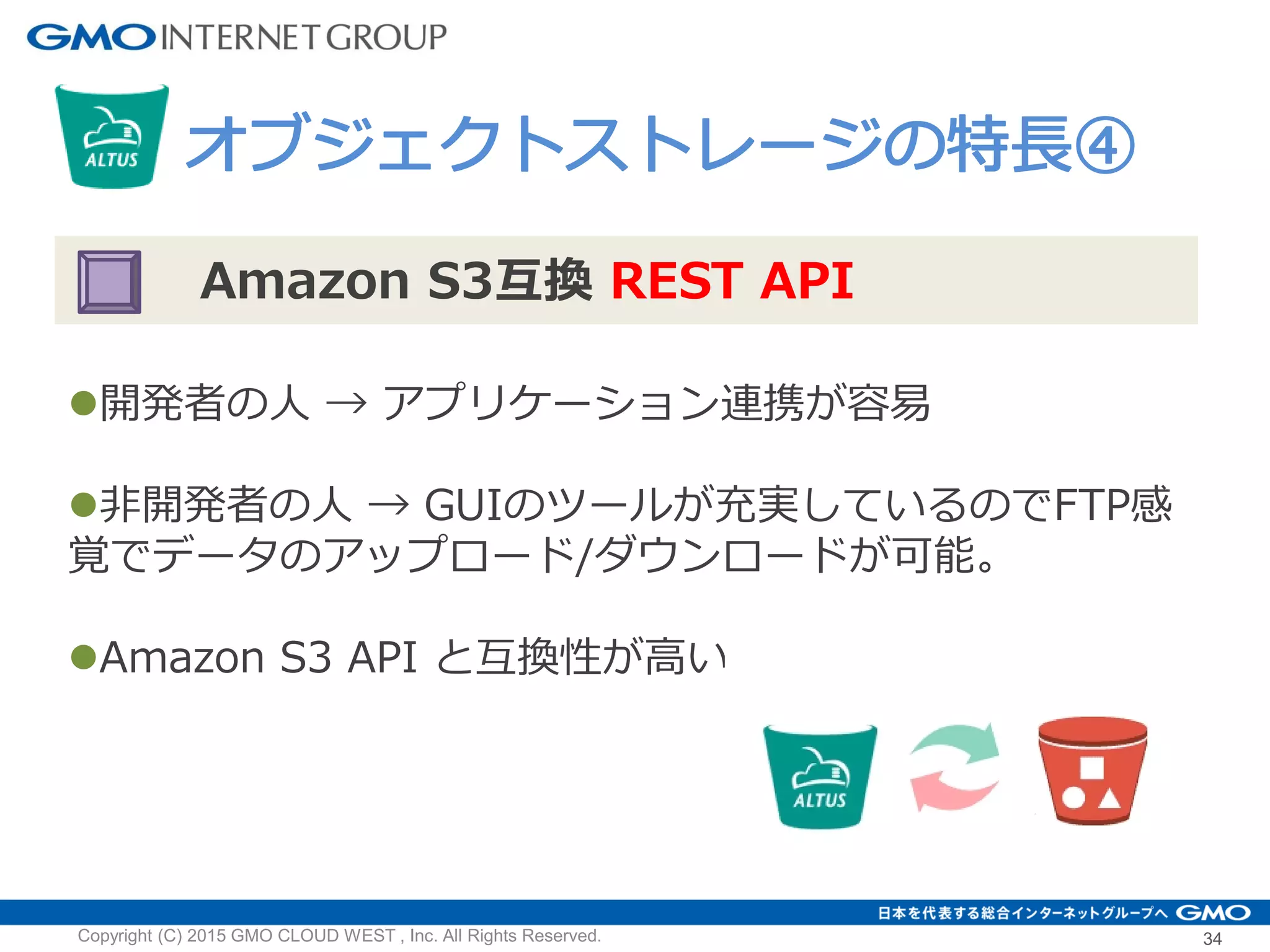

Amazon S3互換 REST API
開発者の人 → アプリケーション連携が容易
非開発者の人 → GUIのツールが充実しているのでFTP感
覚でデータのアップロード/ダウンロードが可能。
Amazon S3 API と互換性が高い。
オブジェクトストレージの特長④

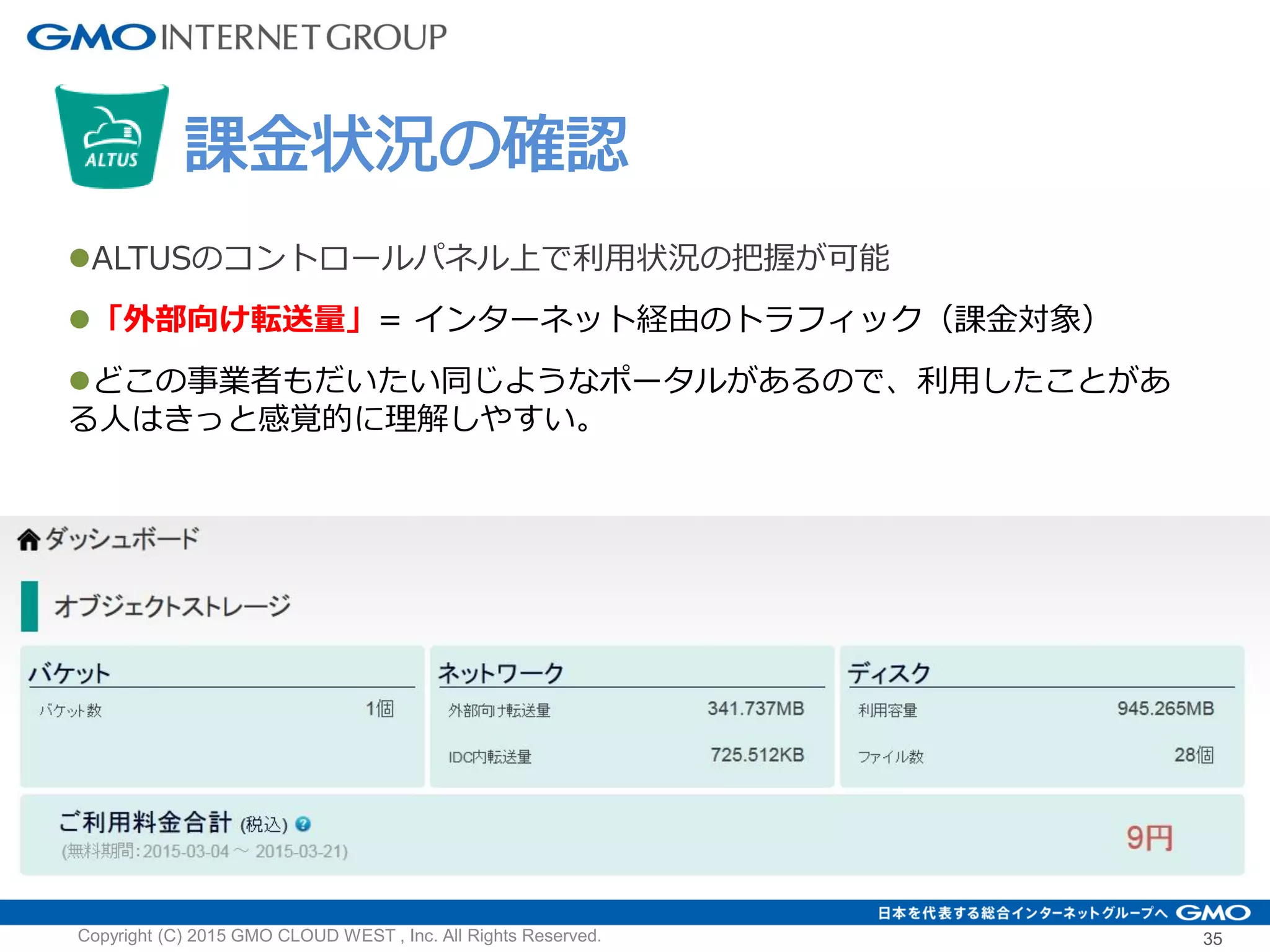

ALTUSのコントロールパネル上で利用状況の把握が可能
「外部向け転送量」= インターネット経由のトラフィック（課金対象）
どこの事業者もだいたい同じようなポータルがあるので、利用したことがあ
る人はきっと感覚的に理解しやすい。
課金状況の確認

まずは自社の
バックアップソリューションを
活用できないか
考えてみた( ∩ˇωˇ∩)

37

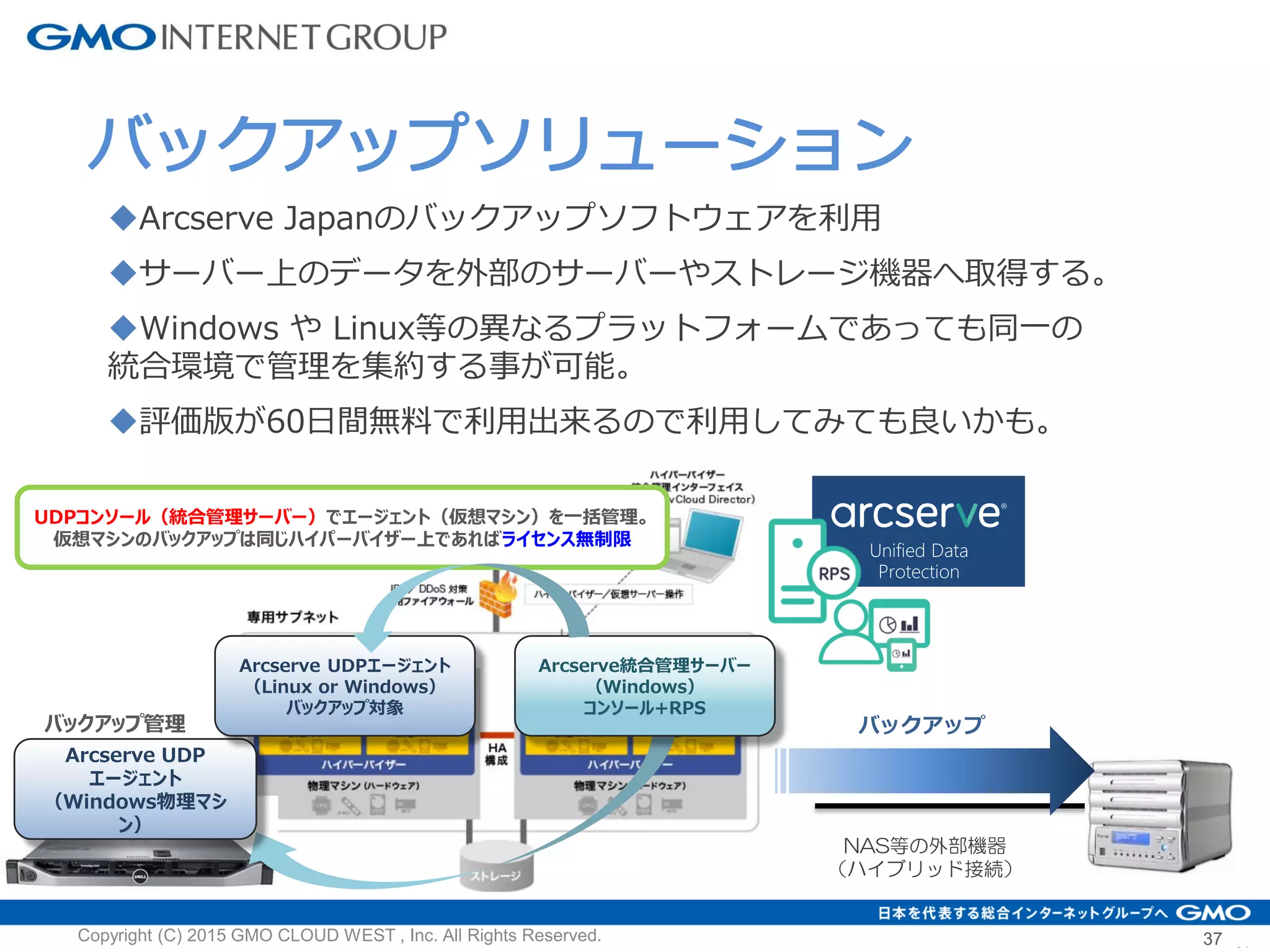

UDPコンソール（統合管理サーバー）でエージェント（仮想マシン）を一括管理。
仮想マシンのバックアップは同じハイパーバイザー上であればライセンス無制限
NAS等の外部機器
（ハイブリッド接続）
バックアップバックアップ管理
Arcserve UDP
エージェント
（Windows物理マシ
ン）
Arcserve UDPエージェント
（Linux or Windows）
バックアップ対象
Arcserve統合管理サーバー
（Windows）
コンソール+RPS
Unified Data
Protection
バックアップソリューション
Arcserve Japanのバックアップソフトウェアを利用
サーバー上のデータを外部のサーバーやストレージ機器へ取得する。
Windows や Linux等の異なるプラットフォームであっても同一の
統合環境で管理を集約する事が可能。
評価版が60日間無料で利用出来るので利用してみても良いかも。

災害時稼動サイト(支店など)
転送
5
世代
重複排除で回線
使用量を削減
特定の曜日・時間を
指定して転送
DRサイトの
バックアップとして
バックアップ
本番サーバ稼動サイト
転送元で
重複排除
30
世代
利用パターン①

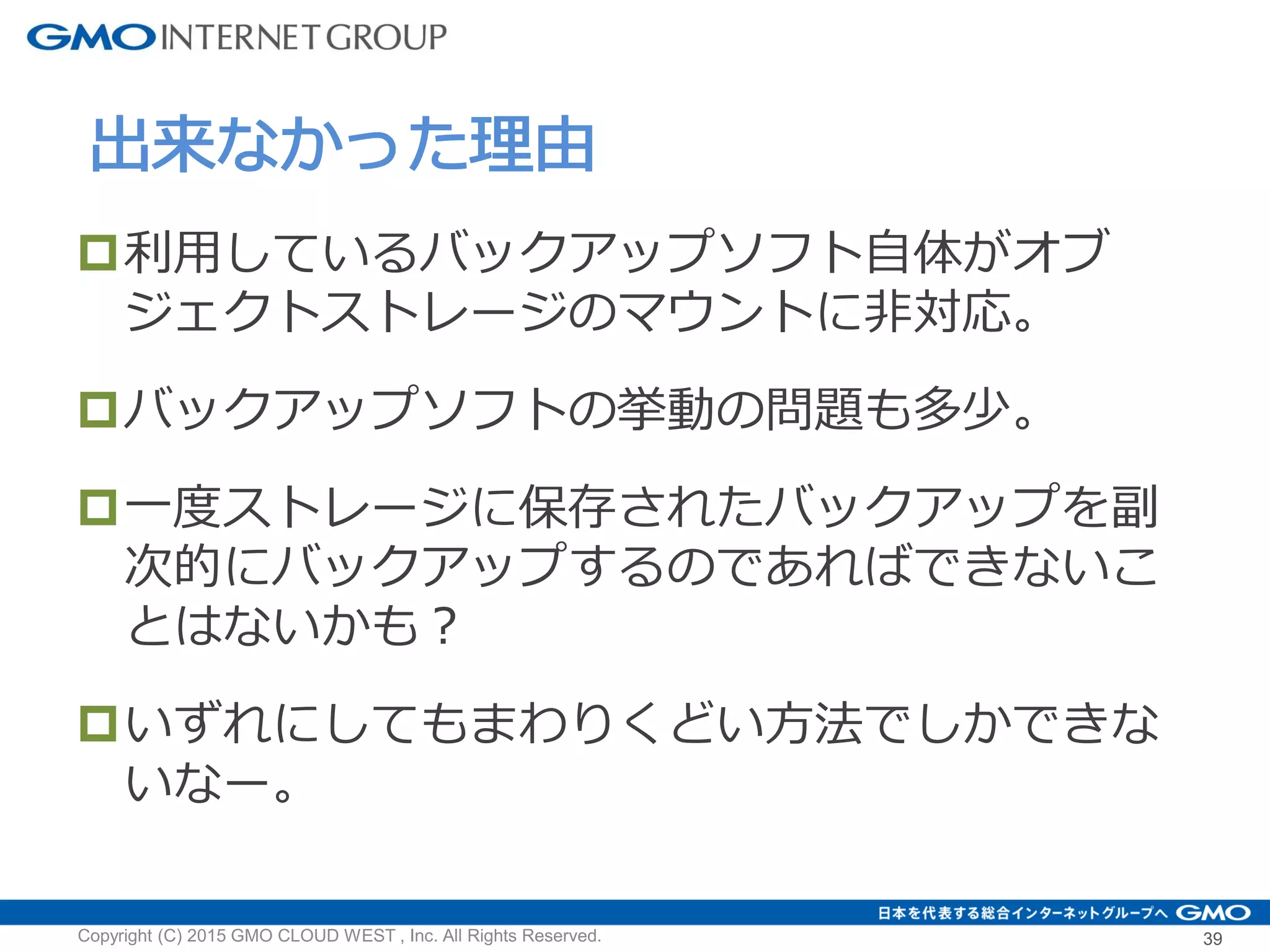

利用しているバックアップソフト自体がオブ
ジェクトストレージのマウントに非対応。
バックアップソフトの挙動の問題も多少。
一度ストレージに保存されたバックアップを副
次的にバックアップするのであればできないこ
とはないかも？
いずれにしてもまわりくどい方法でしかできな
いなー。
出来なかった理由

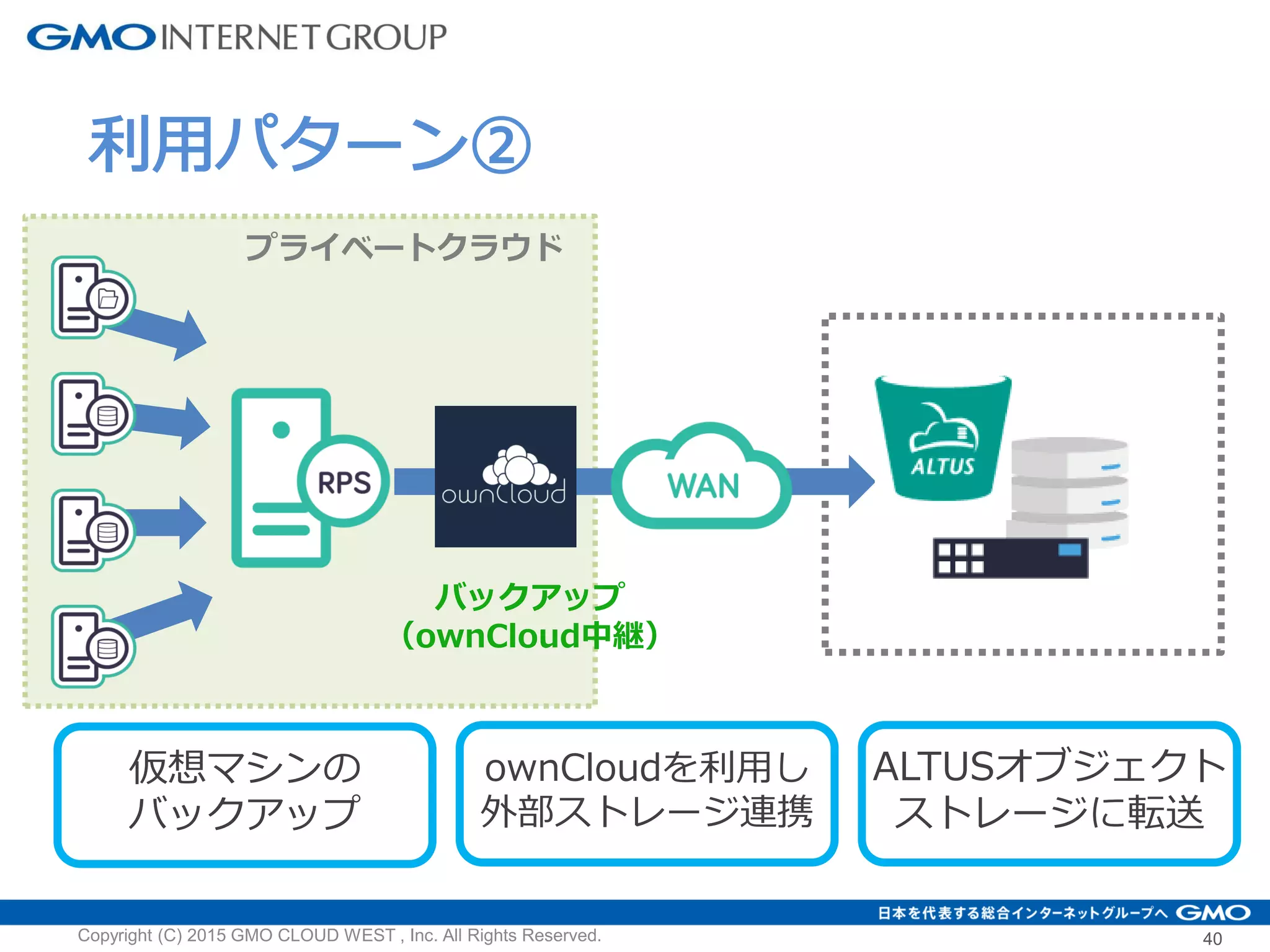

利用パターン②
バックアップ
（ownCloud中継）
仮想マシンの
バックアップ
ownCloudを利用し
外部ストレージ連携
ALTUSオブジェクト
ストレージに転送
プライベートクラウド

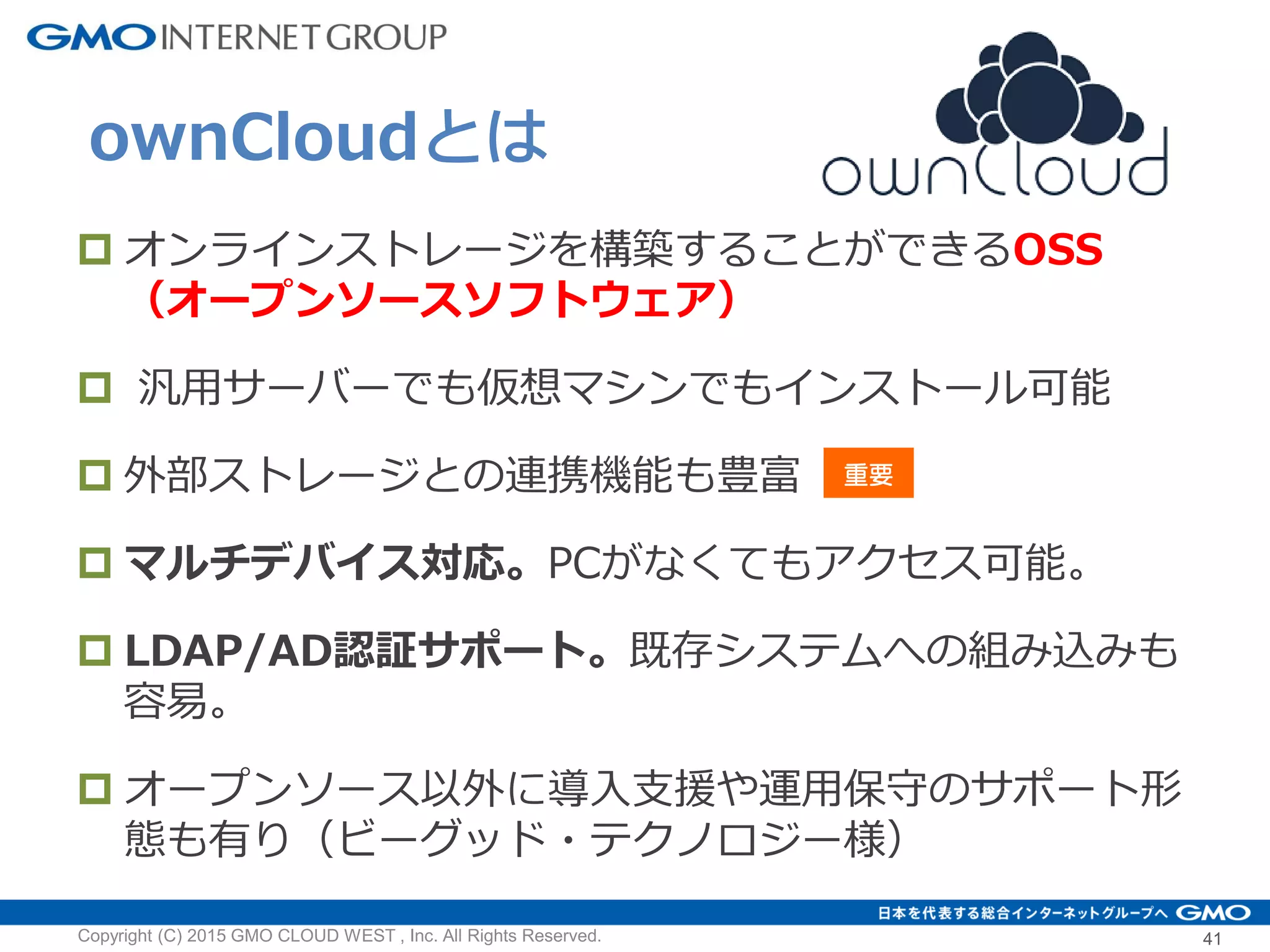

 オンラインストレージを構築することができるOSS
（オープンソースソフトウェア）
 汎用サーバーでも仮想マシンでもインストール可能
 外部ストレージとの連携機能も豊富
 マルチデバイス対応。PCがなくてもアクセス可能。
 LDAP/AD認証サポート。既存システムへの組み込みも
容易。
 オープンソース以外に導入支援や運用保守のサポート形
態も有り（ビーグッド・テクノロジー様）
ownCloudとは
重要

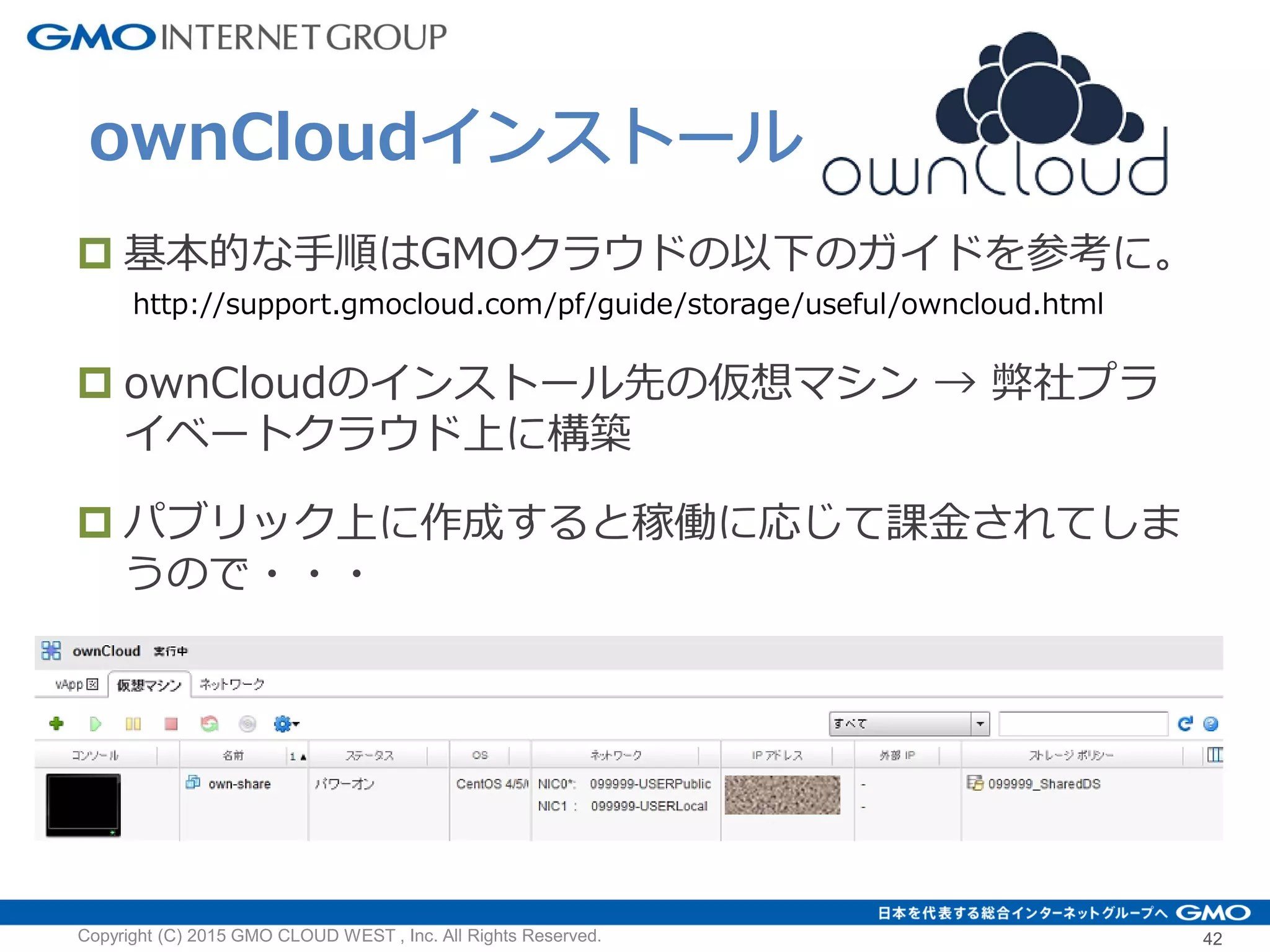

ownCloudインストール
 基本的な手順はGMOクラウドの以下のガイドを参考に。
http://support.gmocloud.com/pf/guide/storage/useful/owncloud.html
 ownCloudのインストール先の仮想マシン → 弊社プラ
イベートクラウド上に構築
 パブリック上に作成すると稼働に応じて課金されてしま
うので・・・

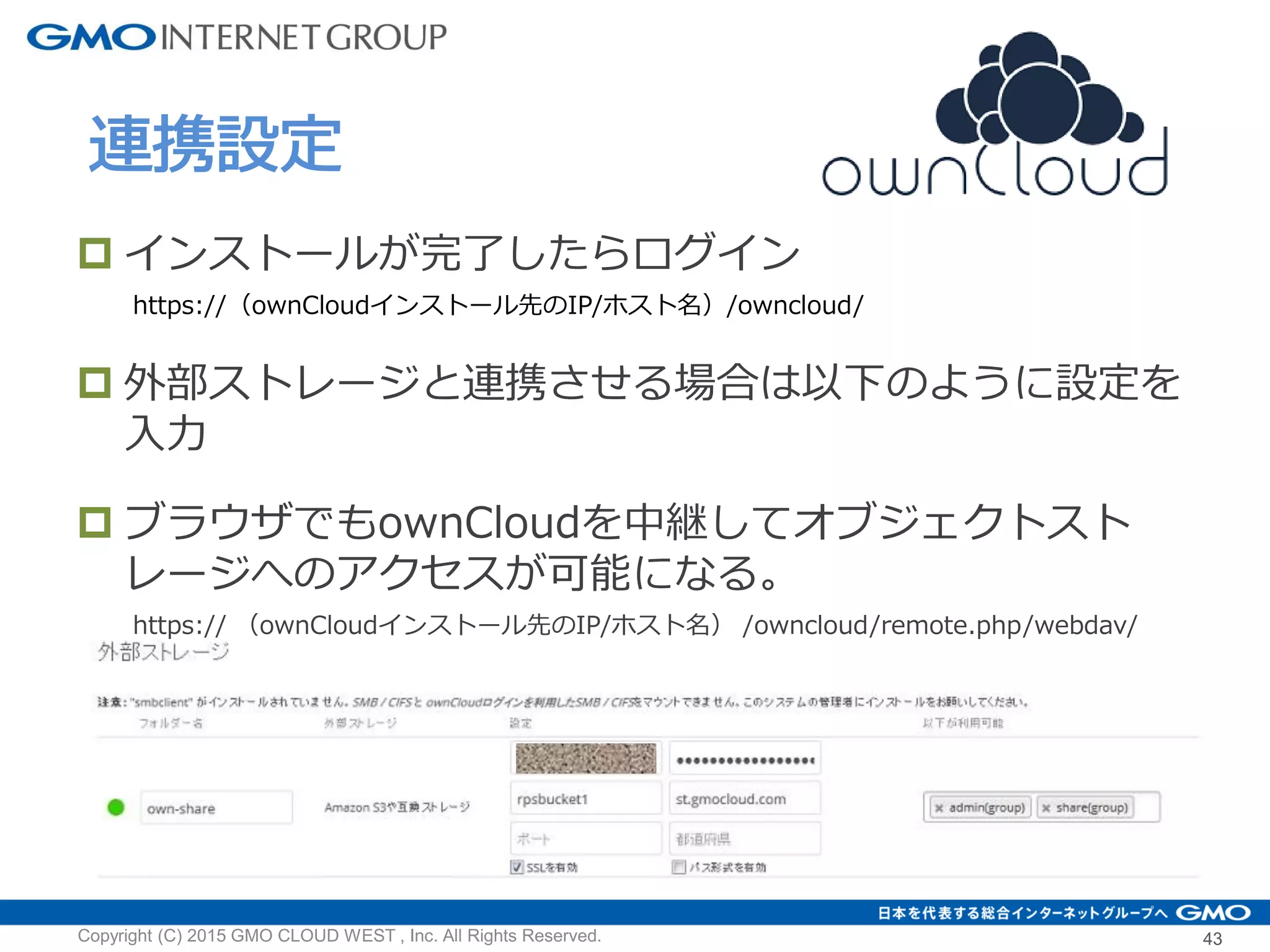

連携設定
 インストールが完了したらログイン
https://（ownCloudインストール先のIP/ホスト名）/owncloud/
 外部ストレージと連携させる場合は以下のように設定を
入力
 ブラウザでもownCloudを中継してオブジェクトスト
レージへのアクセスが可能になる。
https:// （ownCloudインストール先のIP/ホスト名） /owncloud/remote.php/webdav/

利用パターン②
バックアップ
（ownCloud中継）
仮想マシンの
バックアップ
ownCloudを利用し
外部ストレージ連携
ALTUSオブジェクト
ストレージに転送
プライベートクラウド

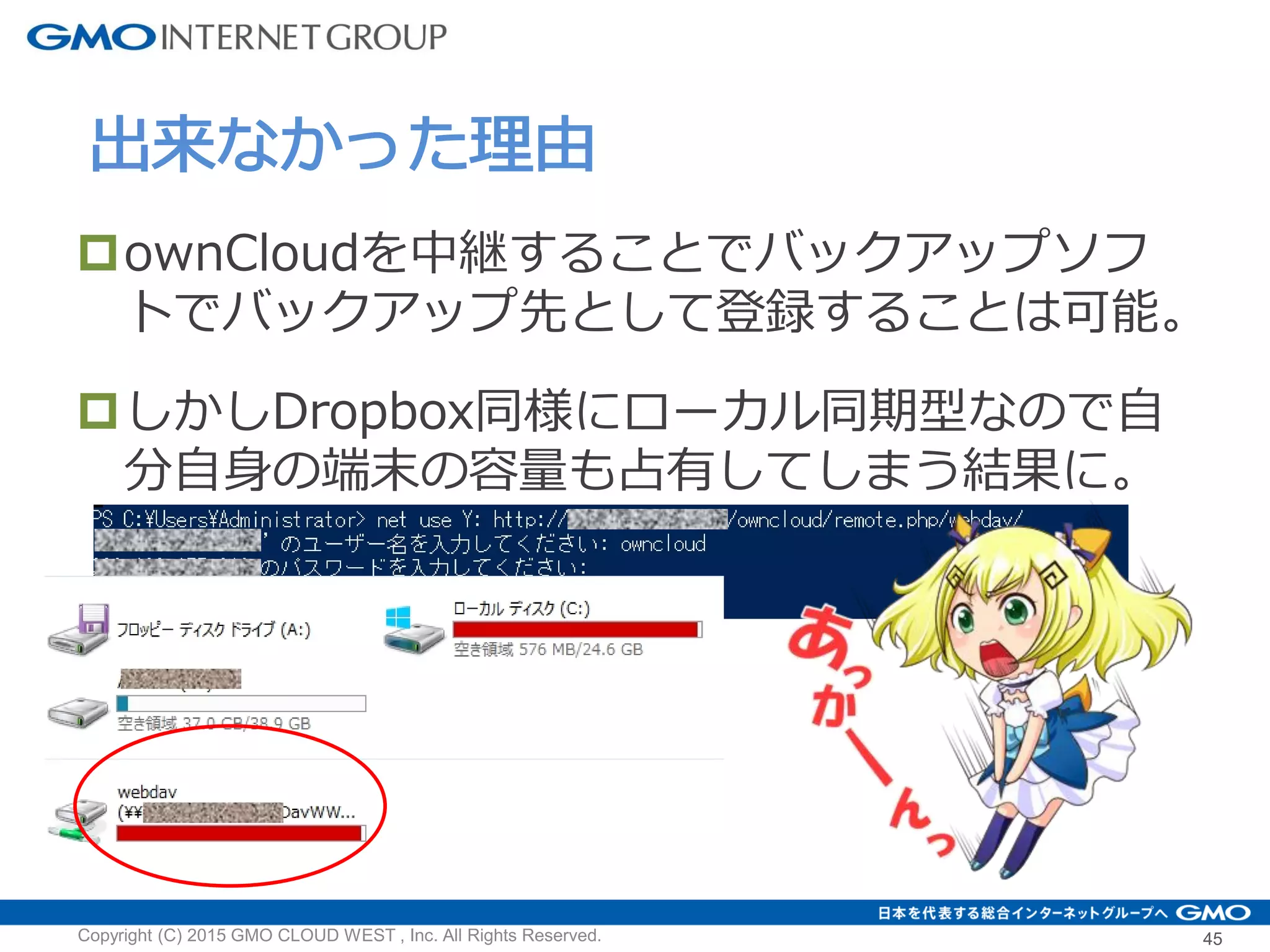

ownCloudを中継することでバックアップソフ
トでバックアップ先として登録することは可能。
しかしDropbox同様にローカル同期型なので自
分自身の端末の容量も占有してしまう結果に。
出来なかった理由

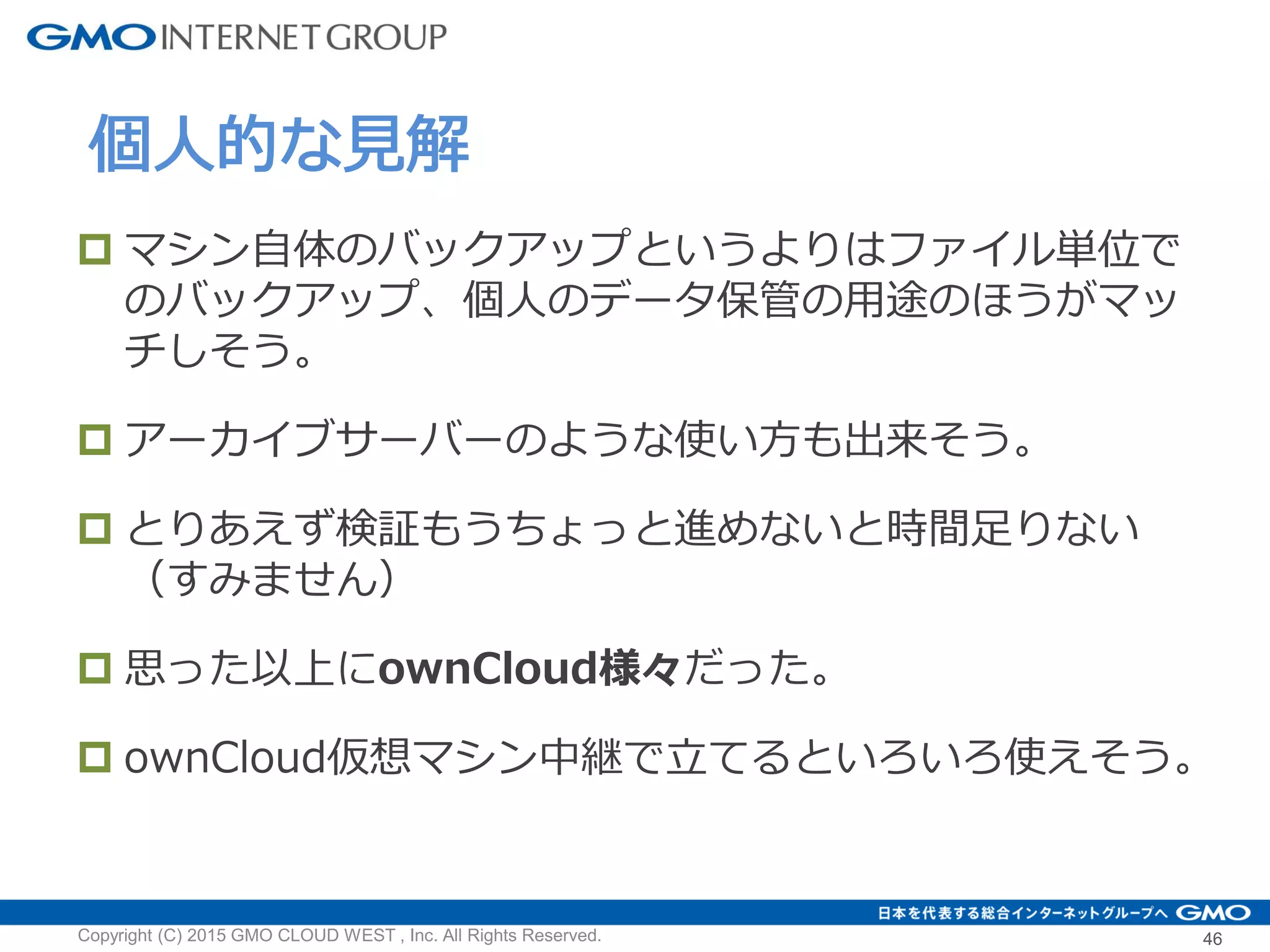

 マシン自体のバックアップというよりはファイル単位で
のバックアップ、個人のデータ保管の用途のほうがマッ
チしそう。
 アーカイブサーバーのような使い方も出来そう。
 とりあえず検証もうちょっと進めないと時間足りない
（すみません）
 思った以上にownCloud様々だった。
 ownCloud仮想マシン中継で立てるといろいろ使えそう。
個人的な見解

ＷＡＤＡＸプライベートクラウドと
ＡＬＴＵＳオブジェクトストレージの
連携を考えてみた

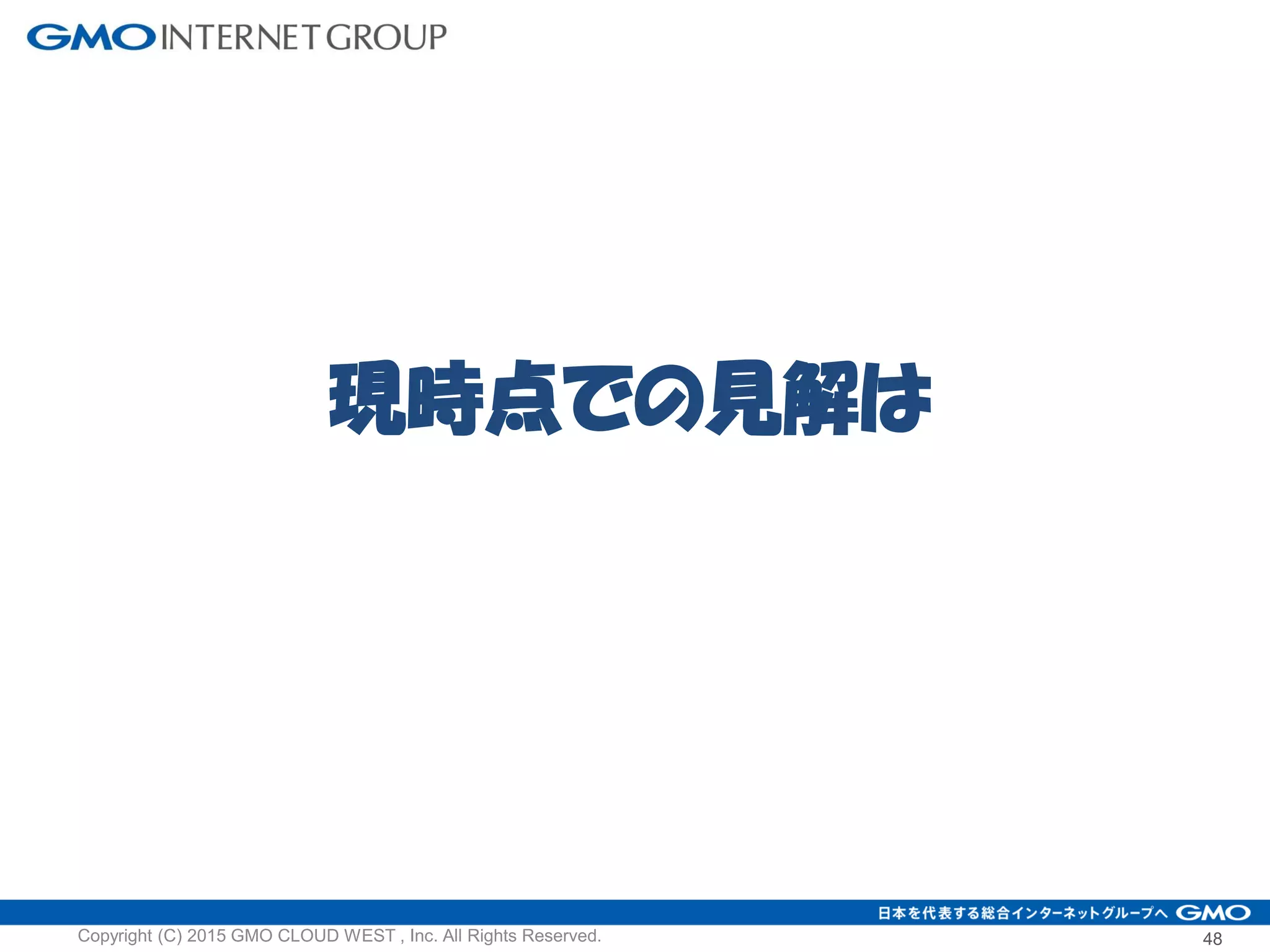

現時点での見解は

ownCloud経由だと
使える幅が広がる！
（え、そこ？）

ご清聴頂き
ありがとうございました！
