1. 마스터 제목 스타일 편집
(주)시그너스정보기술
RFID 와 센서 네트웍
RFID 와 센서 네트웍
을 이용한 농가 응용
2014. 07. 15
[ 농가 관리 응용편 관리방안 ]

2. 2

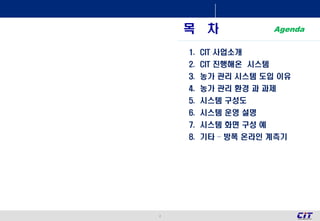

목 차
1. CIT 사업소개
2. CIT 진행해온 시스템
3. 농가 관리 시스템 도입 이유
4. 농가 관리 환경 과 과제
5. 시스템 구성도
6. 시스템 운영 설명
7. 시스템 화면 구성 예
8. 기타 – 방폭 온라인 계측기
Agenda

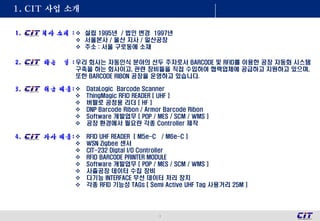

3. 1. CIT 사업 소개
3
2. 하는 일 :우리 회사는 자동인식 분야의 선두 주자로서 BARCODE 및 RFID를 이용한 공장 자동화 시스템
구축을 하는 회사이고, 관련 장비들을 직접 수입하여 협력업체에 공급하고 지원하고 있으며,
또한 BARCODE RIBON 공장을 운영하고 있습니다.
3. 취급 제품: DataLogic Barcode Scanner
 ThingMagic RFID READER [ UHF ]
 버팔로 공정용 리더 [ HF ]
 DNP Barcode Ribon / Armor Barcode Ribon
 Software 개발업무 [ POP / MES / SCM / WMS ]
 공장 환경에서 필요란 각종 Controller 제작
1. 회사 소개 : 설립 1995년 / 법인 변경 1997년
 서울본사 / 울산 지사 / 일산공장
 주소 : 서울 구로동에 소재
4. 자사 제품: RFID UHF READER [ M5e-C / M6e-C ]
 WSN Zigbee 센서
 CIT-232 Digtal I/O Controller
 RFID BARCODE PRINTER MODULE
 Software 개발업무 [ POP / MES / SCM / WMS ]
 사출공장 데이터 수집 장비
 다기능 INTERFACE 무선 데이터 처리 장치
 각종 RFID 기능성 TAGs [ Semi Active UHF Tag 사용거리 25M ]

4. 2. CIT 진행해온 시스템
4
수작업 입/출고관리의 작업능률을 RFID를 이용하여 신속, 정확한 물류 이동 관리를 개선함으로
1) 효율적인 업무수행
2) 실적정보의 집계, 분석 할 수 있는 시스템 구현.
=> 가지고 있는 데이터의 활용 방안 ??? ( 분석 / 환경 개선 / 변화 대응 ]
=> 품질에 대한 가치 부여 ??? [ 고 부가가치 / 대 고객 신뢰 ]
1 ) 신속,정확한 물류 실적정보 집계 및 투명한 관리 제공
2 ) 입/출고 오류 사전 예방
3 ) Paperless화 실현 및 수작업 최소화
4 ) 상위시스템 운영에 따른 정보 입력수단 제공 및 의사결정 제공
정보의
적시성
정보의
공유성
정보의
정확성
Paper-
less

5. 3. 농가 관리 시스템 도입 이유 ?
♦ 일정 기간에 어떤 작업자가 어떤 구간 작업을 했나 ?
♦ 일정 기간에 어떤 구간을 누가 작업을 했는가 ?
♦ 일정 기간에 해당 작업구간의 작업시간 ?
♦ 일정 기간에 해당 작업 시간의 작업자명 ?
♦ 일정 기간에 해당 작업 시간의 작업구간 ?
작업자 명 작업 명 작업 구간 작업 시간
농산물 생산에 들어간 총 비용 분석 => 투자 대비 효율

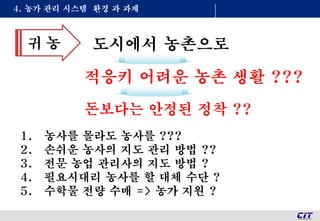

6. 4. 농가 관리 시스템 환경 과 과제
귀 농 도시에서 농촌으로
1. 농사를 몰라도 농사를 ???
2. 손쉬운 농사의 지도 관리 방법 ??
3. 전문 농업 관리사의 지도 방법 ?
4. 필요시대리 농사를 할 대체 수단 ?
5. 수학물 전량 수매 => 농가 지원 ?
적응키 어려운 농촌 생활 ???
돈보다는 안정된 정착 ??

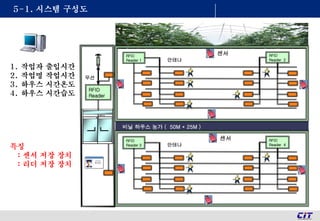

7. 5-1. 시스템 구성도
RFID
Reader
무선
비닐 하우스 농가 ( 50M * 25M )
RFID
Reader 3
RFID
Reader 4안테나
RFID
Reader 1
RFID
Reader 2안테나
1. 작업자 출입시간
2. 작업명 작업시간
3. 하우스 시간온도
4. 하우스 시간습도
특징
: 센서 저장 장치
: 리더 저장 장치
센서
센서

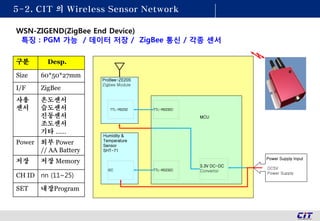

8. 5-2. CIT 의 Wireless Sensor Network
WSN-ZIGEND(ZigBee End Device)
특징 : PGM 가능 / 데이터 저장 / ZigBee 통신 / 각종 센서
ProBee-ZE20S
Zigbee Module
MCU
Power Supply Input
DC5V
Power Supply
Humidity &
Temperature
Sensor
SHT-71
3.3V DC-DC
Convertor
TTL-RS232CTTL-RS232
I2C TTL-RS232C
구분 Desp.
Size 60*50*27mm
I/F ZigBee
사용
센서
온도센서
습도센서
진동센서
조도센서
기타 ……
Power 외부 Power
// AA Battery
저장 저장 Memory
CH ID nn (11~25)
SET 내장Program

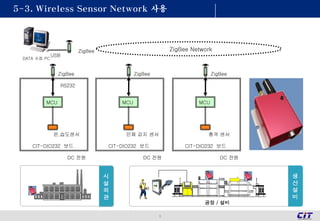

9. 5-3. Wireless Sensor Network 사용
9
DATA 수짐 PC
MCU
ZigBee
ZigBee
CIT-DIO232 보드
DC 전원
온,습도센서
MCU
ZigBee
CIT-DIO232 보드
DC 전원
인체 감지 센서
MCU
ZigBee
CIT-DIO232 보드
DC 전원
충격 센서
ZigBee Network
USB
RS232
공정 / 설비
생
산
설
비
시
설
외
관

10. 10

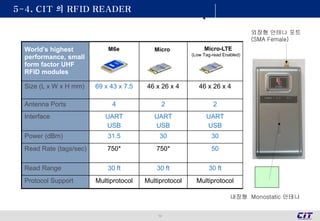

World’s highest
performance, small
form factor UHF
RFID modules
Size (L x W x H mm) 69 x 43 x 7.5 46 x 26 x 4 46 x 26 x 4
Antenna Ports 4 2 2
Interface UART
USB
UART
USB
UART
USB
Power (dBm) 31.5 30 30
Read Rate (tags/sec) 750* 750* 50
Read Range 30 ft 30 ft 30 ft
Protocol Support Multiprotocol Multiprotocol Multiprotocol
M6e Micro Micro-LTE
(Low Tag-read Enabled)
내장형 Monostatic 안테나
외장형 안테나 포트
(SMA Female)
5-4. CIT 의 RFID READER

11. 6-1. TO-Be Process [ 운영 ]
11
관리자
기준정보
Data Upload
조회
• 작업자 등록 – 작업자별
RFID No 매칭
• 작업공정 코드 등록
• 위치코드 등록
• RFID 리딩 데이터
-> DB Upload
• 기간별 / 작업자별 작업
공정별 / 라인별 조회
• 엑셀 파일 변환
• 작업자 RFID
• 작업공정 RFID
• 위치코드 RFID
작업장 입실
• 출입 RFID 리더기에
작업자 CARD Reading
작업장 퇴실
작업시작
작업종료
• 작업시작 ANT1 Reading
• 작업공정 ANT Reading
• 작업위치 ANT Reading
• 작업종료 ANT 1 Reading• 출입 RFID 리더기에
작업자 CARD Reading
작업장 입출 작업

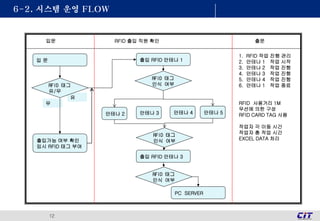

12. 6-2. 시스템 운영 FLOW
12
입 문 출입 RFID 안테나 1
입문 출문RFID 출입 직원 확인
출입가능 여부 확인
임시 RFID 태그 부여
PC SERVER
무
RFID 태그
인식 여부
유
RFID 태그
유/무
안테나 2
RFID 태그
인식 여부
출입 RFID 안테나 3
RFID 태그
인식 여부
1. RFID 작업 진행 관리
2. 안테나 1 작업 시작
3. 안테나 2 작업 진행
4. 안테나 3 작업 진행
5. 안테나 4 작업 진행
6. 안테나 1 작업 종료
RFID 사용거리 1M
무선에 의한 구성
RFID CARD TAG 사용
작업자 각 이동 시간
작업자 총 작업 시간
EXCEL DATA 처리
안테나 3 안테나 4 안테나 5

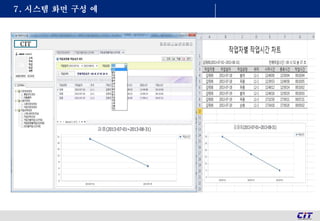

13. 7. 시스템 화면 구성 예
CIT

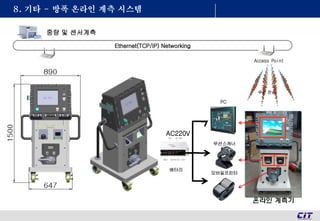

14. 8. 기타 - 방폭 온라인 계측 시스템
Ethernet(TCP/IP) Networking
PC
모바일프린터
무선스캐너
Access Point
무선 전송
온라인 계측기
AC220V
배터리
중량 및 센서계측

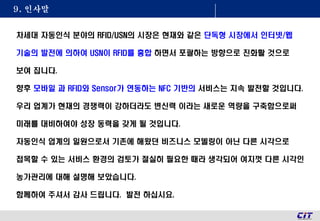

15. 9. 인사말
차세대 자동인식 분야의 RFID/USN의 시장은 현재와 같은 단독형 시장에서 인터넷/웹
기술의 발전에 의하여 USN이 RFID를 흉합 하면서 포괄하는 방향으로 진화활 것으로
보여 집니다.
향후 모바일 과 RFID와 Sensor가 연동하는 NFC 기반의 서비스는 지속 발전할 것입니다.
우리 업계가 현재의 경쟁력이 강하더라도 변신력 이라는 새로운 역량을 구축함으로써
미래를 대비하여야 성장 동력을 갖게 될 것입니다.
자동인식 업계의 일원으로서 기존에 해왔던 비즈니스 모델링이 아닌 다른 시각으로
접목할 수 있는 서비스 환경의 검토가 절실히 필요한 때라 생각되어 여지껏 다른 시각인
농가관리에 대해 설명해 보았습니다.
함께하여 주셔서 감사 드립니다. 발전 하십시요.

16. Copyright ⓒ 2010 CYGNUSIN Co., Ltd. All rights reserved | Confidential
(주)시그너스정보기술
