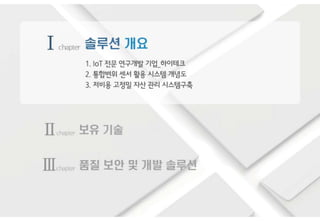

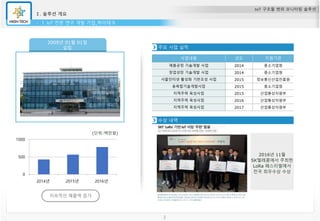

3. IoT 구조물 변위 모니터링 솔루션
Ⅰ. 솔루션 개요
1. IoT 전문 연구 개발 기업_하이테크
2009년 01월 01일
설립
사업내용 년도 지원기관
제품공정 기술개발 사업 2014 중소기업청
창업성장 기술개발 사업 2014 중소기업청
사물인터넷 활성화 기반조성 사업 2015 정보통신산업진흥원
융복합기술개발사업 2015 중소기업청
지역주력 육성사업 2015 산업통상자원부
지역주력 육성사업 2016 산업통상자원부
지역주력 육성사업 2017 산업통상자원부
(단위:백만원)
0
500
1000
2014년 2015년 2016년
주요 사업 실적
수상 내역
2016년 11월
SK텔레콤에서 주최한
LoRa 페스티벌에서
전국 최우수상 수상
3

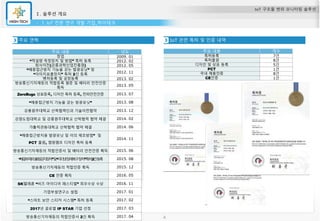

4. IoT 구조물 변위 모니터링 솔루션
Ⅰ. 솔루션 개요
1. IoT 전문 연구 개발 기업_하이테크
주요 내용 년도
창업 2009. 01
“적설량 측정장치 및 방법” 특허 등록 2012. 02
회사이전(강릉과학산업진흥원) 2012. 05
“해충접근방지 기능을 갖는 발광유닛” 및
“이미지표출장치” 특허 2건 등록
2012. 11
벤처등록 및 공장등록 2013. 02
방송통신기자재등의 적합등록 필증 및 배터리 안전인증
획득
2013. 05
ZeroBugs 상표등록, 디자인 특허 등록, 전파안전인증 2013. 07
“해충접근방지 기능을 갖는 방광유닛” 2013. 08
강릉원주대학교 산학협력단과 기술이전협약 2013. 12
강원도립대학교 및 강릉원주대학교 산학협력 협약 체결 2014. 02
가톨릭관동대학교 산학협력 협약 체결 2014. 06
“해충접근방지용 발광유닛 및 이의 제조방법” 및
PCT 출원, 캠핑램프 디자인 특허 등록
2014. 11
방송통신기자재등의 적합인증서 및 배터리 안전인증 획득 2015. 06
“체결부재의풀림감지장치”및“이더넷장애복구장치”특허2건등록 2015. 08
방송통신기자재등의 적합인증 획득 2015. 12
CE 인증 획득 2016. 05
SK텔레콤 “비즈 아이디어 페스티벌” 최우수상 수상 2016. 11
기업부설연구소 설립 2017. 01
“스마트 보안 스티커 시스템” 특허 등록 2017. 02
2017년 글로벌 IP STAR 기업 선정 2017. 03
방송통신기자재등의 적합인증서 2건 획득 2017. 04
주요 연혁
4
IoT 관련 특허 및 인증 내역
주요 내용 개수
특허등록 7건
특허출원 8건
디자인 및 상표 등록 5건
PCT 1건
국내 제품인증 8건
CE인증 1건
5. IoT 구조물 변위 모니터링 솔루션
Ⅰ. 솔루션 개요
2. 통합변위 센서 활용 시스템 개념도
기존 건축물 안전 점검 방식 제안사의 통합 변위 센서 방식
점검 주기 점검 필요 시 현장 방문 실시간 모니터링
정확도 중간 수준 마이크로 단위 정밀
접근성 직접 현장 방문 필요 원거리 검침 가능
비용 고가, 각종 계측 장비 필요 통합 변위 센서로 비용 절감
전력소모 전력 소모 많음 저 전력
장비 크기 대형 소형화
5

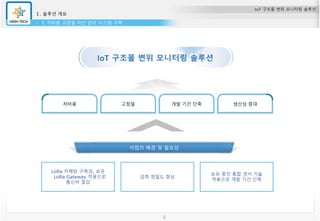

6. IoT 구조물 변위 모니터링 솔루션
Ⅰ. 솔루션 개요
3. 저비용 고정밀 자산 관리 시스템 구축
사업의 배경 및 필요성
고정밀 생산성 증대저비용 개발 기간 단축
6

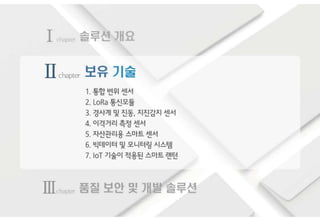

IoT 구조물 변위 모니터링 솔루션
7.

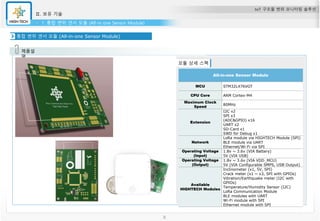

8. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
제품설
명
모듈 상세 스펙
통합 변위 센서 모듈 (All-in-one Sensor Module)
1. 통합 변위 센서 모듈 (All-in one Sensor Module)
All-in-one Sensor Module
MCU STM32L476VGT
CPU Core ARM Cortex-M4
Maximum Clock
Speed
80MHz
Extension
I2C x2
SPI x3
(ADC&GPIO) x16
UART x2
SD-Card x1
SWD for Debug x1
Network
LoRa module via HIGHTECH Module (SPI)
BLE module via UART
Ethernet/Wi-Fi via SPI
Operating Voltage
(Input)
1.8v ~ 3.6v (VIA Battery)
5V (VIA USB)
Operating Voltage
(Output)
1.8v ~ 3.6v (VIA VDD_MCU)
5V (VIA Configurable SMPS, USB Output)
Available
HIGHTECH Modules
Inclinometer (x1, 5V, SPI)
Crack meter (x1 ~ x3, SPI with GPIOs)
Vibration/Earthquake meter (I2C with
GPIOs)
Temperature/Humidity Sensor (I2C)
LoRa Communication Module
BLE modules with UART
Wi-Fi module with SPI
Ethernet module with SPI
8
9. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
제품설
명
모듈 상세 스펙
특징
Model : HT-M-LW002 (Rev.2 or later)
SX1276 기반
지역별로 다양한 Bandwidth 지원
(433/868~915)
LoRa Class 1~3 Device 用 통신 모듈
2. LoRa Class 1~3 Device 用 통신 모듈
LoRa communication module
Transiever Semtech SX1276
Frequency 433MHz (Low), 816 ~ 920MHz (High)
Communication
SPI
5GPIO Interrupts
2 Direction pin
1State pin
Operating
Voltage
1.8 ~ 3.3v
Network
LoRa module via HIGHTECH Module (SPI)
BLE module via UART
Ethernet/WiFi via SPI
9
▲ Gateway용 LoRa 통신 모듈
◀ Sensor용 LoRa 통신 모듈

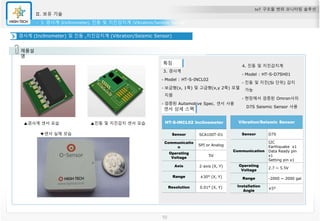

10. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
제품설
명
센서 상세 스펙
특징
3. 경사계
Model : HT-S-INCL02
보급형(x, 1축) 및 고급형(x,y 2축) 모델
지원
검증된 Automotive Spec. 센서 사용
경사계 (Inclinometer) 및 진동 ,지진감지계 (Vibration/Seismic Sensor)
3. 경사계 (Inclinometer), 진동 및 지진감지계 (Vibration/Seismic Sensor)
HT-S-INCL02 Inclinometer
Sensor SCA100T-D1
Communicatio
n
SPI or Analog
Operating
Voltage
5V
Axis 2-axis (X, Y)
Range ±30° (X, Y)
Resolution 0.01° (X, Y)
10
4. 진동 및 지진감지계
Model : HT-S-D7SH01
진동 및 지진(Si 단위) 감지
가능
현장에서 검증된 Omron사의
D7S Seismic Sensor 사용
Vibration/Seismic Sensor
Sensor D7S
Communication
I2C
Earthquake x1
Data Ready pin
x1
Setting pin x1
Operating
Voltage
2.7 ~ 5.5V
Range -2000 ~ 2000 gal
Installation
Angle
±5°
▲경사계 센서 모습 ▲진동 및 지진감지 센서 모습
▼센서 실제 모습

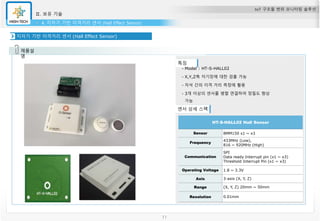

11. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
제품설
명
센서 상세 스펙
특징
Model : HT-S-HALL02
X,Y,Z축 자기장에 대한 검출 가능
자석 간의 이격 거리 측정에 활용
3개 이상의 센서를 병렬 연결하여 정밀도 향상
가능
지자기 기반 이격거리 센서 (Hall Effect Sensor)
4. 지자기 기반 이격거리 센서 (Hall Effect Sensor)
HT-S-HALL02 Hall Sensor
Sensor BMM150 x1 ~ x3
Frequency
433MHz (Low),
816 ~ 920MHz (High)
Communication
SPI
Data ready Interrupt pin (x1 ~ x3)
Threshold Interrupt Pin (x1 ~ x3)
Operating Voltage 1.8 ~ 3.3V
Axis 3-axis (X, Y, Z)
Range (X, Y, Z) 20mm ~ 50mm
Resolution 0.01mm
11
12. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
5. 자산 관리용 스마트 센서 기술 보유
12
IoT 센서를 이용한 자산 관리

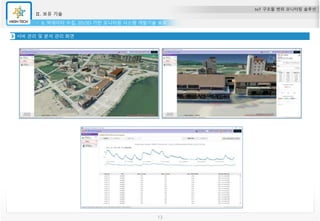

13. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
6. 빅데이터 수집, 2D/3D 기반 모니터링 시스템 개발기술 보유
13
서버 관리 및 분석 관리 화면

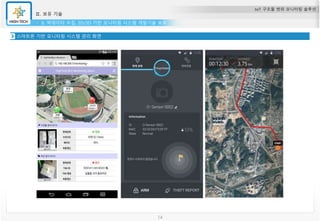

14. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술
6. 빅데이터 수집, 2D/3D 기반 모니터링 시스템 개발기술 보유
서버 관리 및 분석 관리 화면
14
스마트폰 기반 모니터링 시스템 관리 화면
15. IoT 구조물 변위 모니터링 솔루션
Ⅱ. 보유 기술

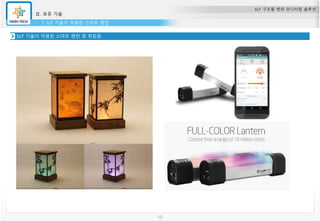

7. IoT 기술이 적용된 스마트 랜턴
15
IoT 기술이 적용된 스마트 랜턴 및 취침등
16.

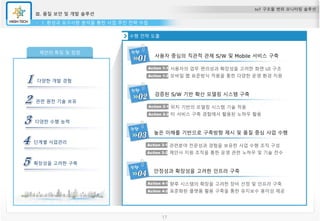

17. IoT 구조물 변위 모니터링 솔루션
Ⅲ. 품질 보안 및 개발 솔루션
17
제안의 특징 및 장점
수행 전략 도출
사용자 중심의 직관적 관제 S/W 및 Mobile 서비스 구축
사용자의 업무 편의성과 확장성을 고려한 화면 UI 구조
모바일 웹 표준방식 적용을 통한 다양한 운영 환경 지원
Action 1-1
Action 1-2
검증된 S/W 기반 확산 모델링 시스템 구축
위치 기반의 모델링 시스템 기술 적용
타 서비스 구축 경험에서 활용된 노하우 활용
Action 2-1
Action 2-2
높은 이해를 기반으로 구축방향 제시 및 품질 중심 사업 수행
관련분야 전문성과 경험을 보유한 사업 수행 조직 구성
제안사 지원 조직을 통한 운영 관련 노하우 및 기술 전수
Action 3-1
Action 3-2
안정성과 확장성을 고려한 인프라 구축
향후 시스템의 확장을 고려한 장비 선정 및 인프라 구축
표준화된 플랫폼 활용 구축을 통한 유지보수 용이성 제공
Action 4-1
Action 4-2
1. 환경과 요구사항 분석을 통한 사업 추진 전략 수립
다양한 개발 경험
관련 원천 기술 보유
다양한 수행 능력
단계별 사업관리
확장성을 고려한 구축
18. IoT 구조물 변위 모니터링 솔루션
Ⅲ. 품질 보안 및 개발 솔루션
18
상시 예방활동
상시 보안교육
체계적 보안 관리 활동
자체 보안 계획 수립 시행
보안 전임 담당자 선임
전원 보안 서약서 및 신원 진술서
제출
전자 파일에 대한 암호화
사업수행 장소
시건장치 등
도입 IT 시스템
패스워드,패치 등
인터넷/통신망
필요 포트만 개방
인원 보안
보안 교육,
서약서 집행
사업수행간
보안활동
보안
점검활동
바이러스
백신점검
저장장치
통제(USB)
사업수행 전원 보안 교육
보안 캠페인 활동 실시(1인1담당)
발주처 보안교육 이수
개발 S/W 보안 정책 적용
각종 보안 표준 준수
문서보안
관리
S/W
보안관리
인적
보안관리
개인정보
보호
입력값 검증, 출력값 인코딩, 인증
패스워드 관리, 세션관리 등 Guide
준수 개발(자동 점검 도구 활용)
프로그램 코딩 단계에서
발생할 수 있는 보안위험
방지
Secure
Coding
SQL Server Injection 대비 및
Web Session 관리 권고안 중점
적용 개발
모바일 웹 분야 10가지
항목 분야 보안 권고안
적용 개발
OWASP
권고안
준수
웹 서버 취약점 점검 및 Open
Source 기반 Lib/Board등 활용에
따른 보안사항 점검
서버 시스템/모니터링
시스템 분야 보안 취약점
확인 및 테스트
국정원
보안절차
준수
3. 보안 표준 준수 및 체계적 보안 활동으로 개발 진행
