20121124 青平台od#2 當地圖不再只是地圖時

OpenData 講座

「開放資料」與「開放街圖」
當地圖不再只是地圖時

OpenStreetMap (OSM) Taiwan

鄧東波
於
CAFE PHILO 慕哲咖啡館地下沙龍

Monday, November 26, 2012

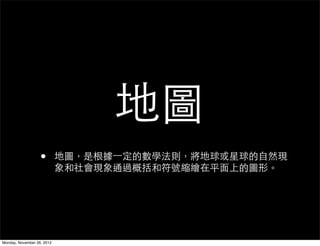

地圖


地圖
• 地圖，是根據一定的數學法則，將地球或星球的自然現
象和社會現象通過概括和符號縮繪在平面上的圖形。


http://imgur.com/r/MapPorn/i5j22

http://www.sonofthesouth.net/revolutionary-war/maps/world-map-1600s.htm

• 地圖，是根據一定的數學法則，將地球或星球的自
然現象和社會現象通過概括和符號縮繪在平面上的
圖形。

1418年「天下諸番識貢圖」摹本

Economist cover
[March 2009]

http://www.outnext.com/on/2009/03/how-chine-sees-the-world.html

有南海地圖的新版中國護照

http://www.cp24.com/world/china-s-neighbours-
enraged-by-map-in-new-passports-1.1050620 http://www.bbc.co.uk/news/world-asia-india-20459064


http://savageminds.org/2008/05/15/a-taiwanese-view-of-the-world/

http://interculturalmeanderings.wordpress.com/2011/07/18/why-americans-view-the-world-as-geography-cartoons-depict/

草根性地圖？

http://cdn.citytalk.net.tw/bbs/data/attachment/forum/201012/06

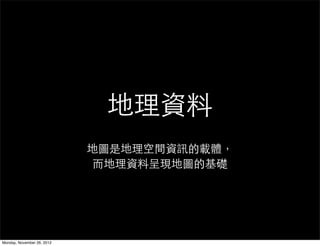

地理資料
地圖是地理空間資訊的載體，
而地理資料呈現地圖的基礎

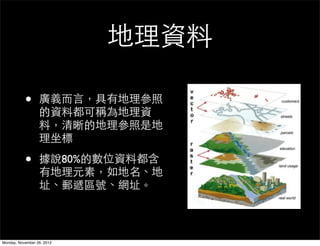

地理資料

• 廣義而言，具有地理參照
的資料都可稱為地理資
料，清晰的地理參照是地
理坐標

• 據說80%的數位資料都含
有地理元素，如地名、地
址、郵遞區號、網址。

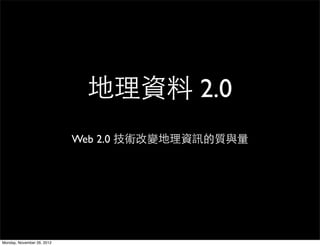

地理資料 2.0
Web 2.0 技術改變地理資訊的質與量

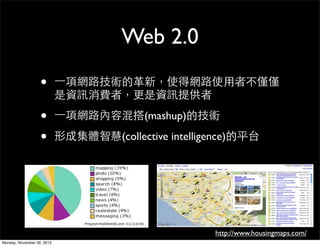

Web 2.0
• 一項網路技術的革新，使得網路使用者不僅僅
是資訊消費者，更是資訊提供者

• 一項網路內容混搭(mashup)的技術

• 形成集體智慧(collective intelligence)的平台

http://www.housingmaps.com/

線上製圖
• 線上製圖是指地圖製作、設計、和編修地圖的
操作在網路上執行

• 地圖不再是只有權威單位才可生產

• 網路上公開的地圖和地理資訊愈來愈多

• 逐漸邁向合作協同式的製圖方式


GPS
• 美國於2000年解除人為干擾 (SA, Selective
Availability)，民用的GPS提高定位精度

• 現今，GPS裝置是智慧型手機的基本配備

• 人人都可以生產地理資訊，成為「人體感測
器」(Human sensor)

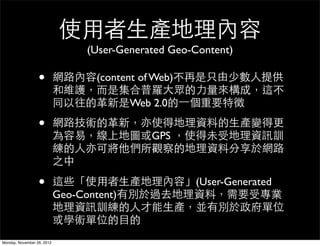

使用者生產地理內容
(User-Generated Geo-Content)

• 網路內容(content of Web)不再是只由少數人提供
和維護，而是集合普羅大眾的力量來構成，這不
同以往的革新是Web 2.0的一個重要特徵

• 網路技術的革新，亦使得地理資料的生產變得更
為容易，線上地圖或GPS ，使得未受地理資訊訓
練的人亦可將他們所觀察的地理資料分享於網路
之中

• 這些「使用者生產地理內容」(User-Generated
Geo-Content)有別於過去地理資料，需要受專業
地理資訊訓練的人才能生產，並有別於政府單位
或學術單位的目的

開放街圖
(OpenStreetMap)

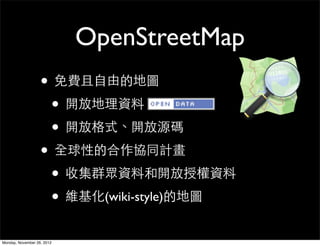

OpenStreetMap
• 免費且自由的地圖
• 開放地理資料
• 開放格式、開放源碼
• 全球性的合作協同計畫
• 收集群眾資料和開放授權資料
• 維基化(wiki-style)的地圖

The year edits of 2011

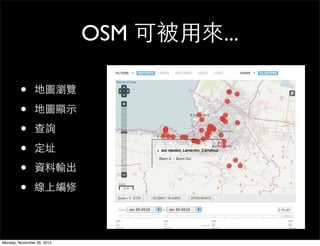

OSM 可被用來...

• 地圖瀏覽

• 地圖顯示

• 查詢

• 定址

• 資料輸出

• 線上編修

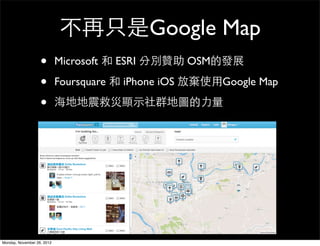

不再只是Google Map
• Microsoft 和 ESRI 分別贊助 OSM的發展

• Foursquare 和 iPhone iOS 放棄使用Google Map

• 海地地震救災顯示社群地圖的力量

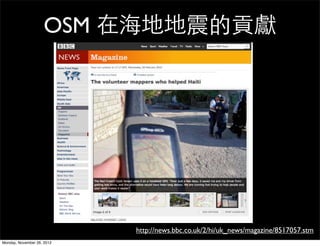

OSM 在海地地震的貢獻

http://news.bbc.co.uk/2/hi/uk_news/magazine/8517057.stm

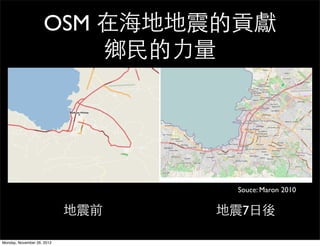

OSM 在海地地震的貢獻
鄉民的力量

Souce: Maron 2010

地震前地震7日後

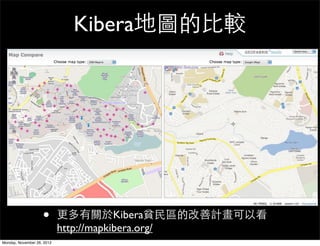

Kibera地圖的比較

• 更多有關於Kibera貧民區的改善計畫可以看
http://mapkibera.org/

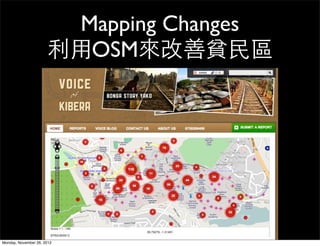

Mapping Changes
利用OSM來改善貧民區

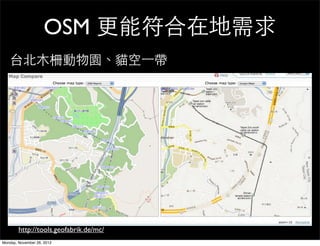

OSM 更能符合在地需求
台北木柵動物園、貓空一帶

http://tools.geofabrik.de/mc/

那我怎麼在OSM畫地
圖呢？


一個OSM的製圖者
• 上傳的GPS航跡和地理標籤照片

• 除了提供GPS航跡，也應參與繪圖

• 編輯地理物件的屬性

• 名稱，如街名、大樓名

• 型態，如道路等級

• POI

• 交通設施...等


收集資料

• GPS 航跡
• 地理標籤照片
• 紙筆
(walking-papers.org)
• 其它，如Mobile

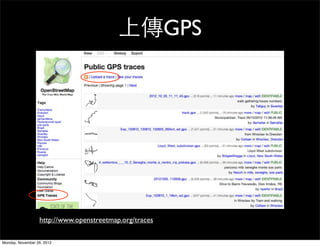

上傳GPS

http://www.openstreetmap.org/traces

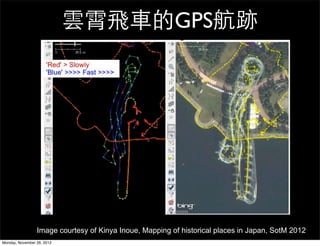

雲霄飛車的GPS航跡

Image courtesy of Kinya Inoue, Mapping of historical places in Japan, SotM 2012

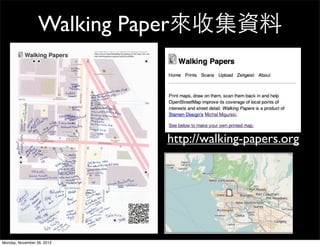

Walking Paper來收集資料

http://walking-papers.org

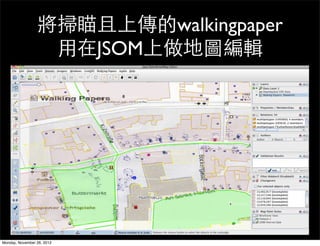

將掃瞄且上傳的walkingpaper
用在JSOM上做地圖編輯

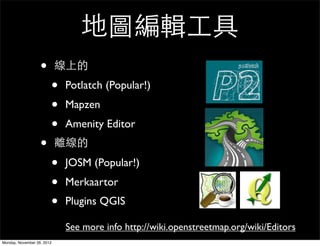

地圖編輯工具
• 線上的
• Potlatch (Popular!)
• Mapzen
• Amenity Editor
• 離線的
• JOSM (Popular!)
• Merkaartor
• Plugins QGIS

See more info http://wiki.openstreetmap.org/wiki/Editors

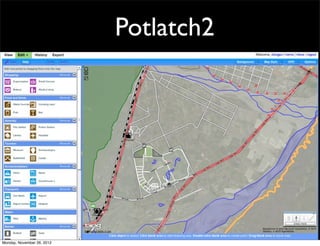

Potlatch2

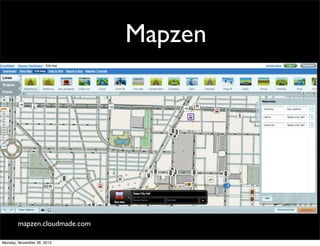

Mapzen

mapzen.cloudmade.com


Amenity Editor

http://ae.osmsurround.org/ae/index

JOSM


Merkaator

http://merkaartor.be/

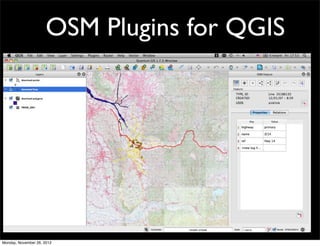

OSM Plugins for QGIS

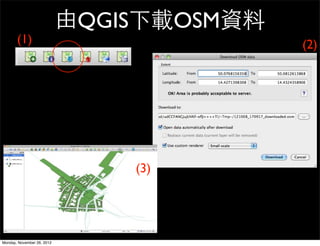

由QGIS下載OSM資料
(1) (2)

(3)

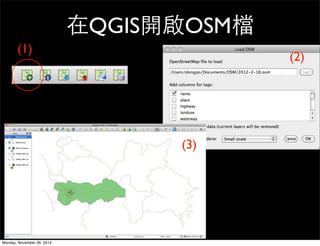

在QGIS開啟OSM檔
(1)
(2)

(3)

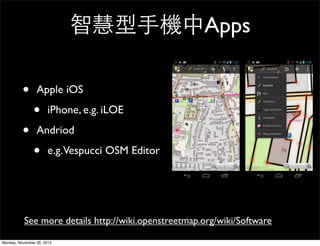

智慧型手機中Apps

• Apple iOS

• iPhone, e.g. iLOE

• Andriod

• e.g.Vespucci OSM Editor

See more details http://wiki.openstreetmap.org/wiki/Software


OSM的資料管理

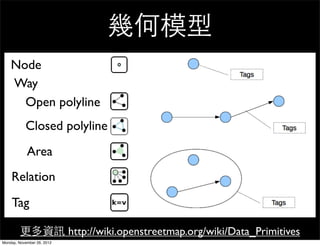

幾何模型
Node
Way
Open polyline
Closed polyline
Area
Relation
Tag

更多資訊 http://wiki.openstreetmap.org/wiki/Data_Primitives

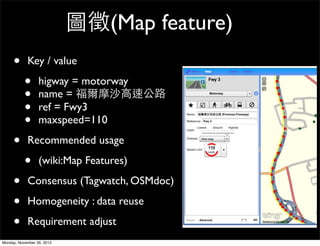

圖徵(Map feature)
• Key / value

• higway = motorway
• name = 福爾摩沙高速公路
• ref = Fwy3
• maxspeed=110

• Recommended usage

• (wiki:Map Features)

• Consensus (Tagwatch, OSMdoc)

• Homogeneity : data reuse

• Requirement adjust

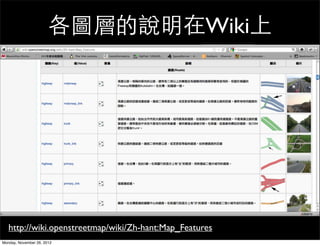

各圖層的說明在Wiki上

http://wiki.openstreetmap/wiki/Zh-hant:Map_Features

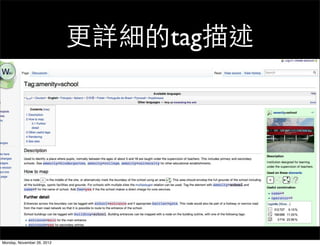

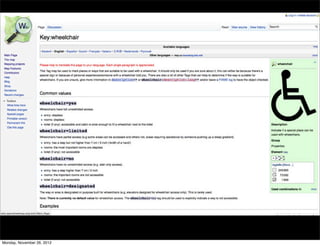

更詳細的tag描述

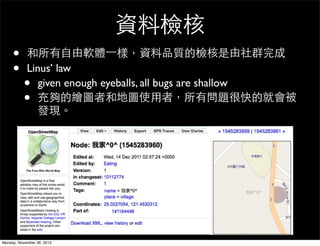

資料檢核
• 和所有自由軟體一樣，資料品質的檢核是由社群完成
• Linus’ law
• given enough eyeballs, all bugs are shallow
• 充夠的繪圖者和地圖使用者，所有問題很快的就會被
發現。

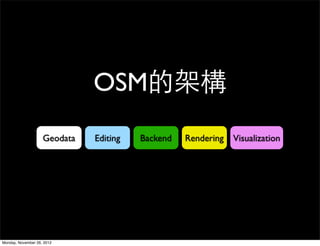

OSM的架構
Geodata Editing Backend Rendering Visualization


Backend

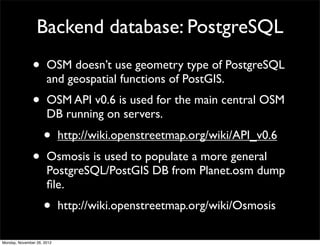

Backend database: PostgreSQL
• OSM doesn’t use geometry type of PostgreSQL
and geospatial functions of PostGIS.
• OSM API v0.6 is used for the main central OSM
DB running on servers.
• http://wiki.openstreetmap.org/wiki/API_v0.6
• Osmosis is used to populate a more general
PostgreSQL/PostGIS DB from Planet.osm dump
ﬁle.
• http://wiki.openstreetmap.org/wiki/Osmosis

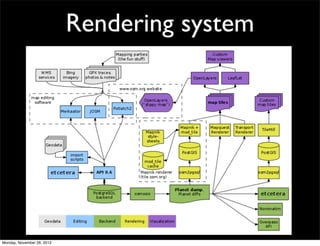

Rendering system

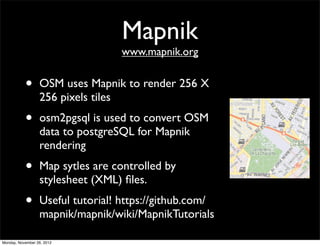

Mapnik
www.mapnik.org

• OSM uses Mapnik to render 256 X
256 pixels tiles
• osm2pgsql is used to convert OSM
data to postgreSQL for Mapnik
rendering
• Map sytles are controlled by
stylesheet (XML) ﬁles.
• Useful tutorial! https://github.com/
mapnik/mapnik/wiki/MapnikTutorials

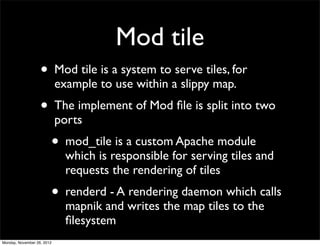

Mod tile
• Mod tile is a system to serve tiles, for
example to use within a slippy map.
• The implement of Mod ﬁle is split into two
ports
• mod_tile is a custom Apache module
which is responsible for serving tiles and
requests the rendering of tiles
• renderd - A rendering daemon which calls
mapnik and writes the map tiles to the
ﬁlesystem

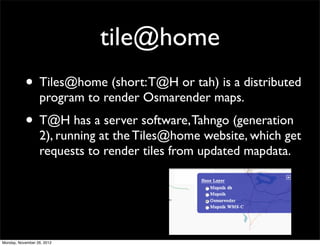

tile@home
• Tiles@home (short: T@H or tah) is a distributed
program to render Osmarender maps.
• T@H has a server software, Tahngo (generation
2), running at the Tiles@home website, which get
requests to render tiles from updated mapdata.

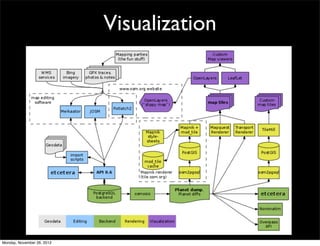

Visualization

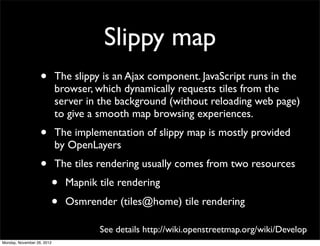

Slippy map
• The slippy is an Ajax component. JavaScript runs in the
browser, which dynamically requests tiles from the
server in the background (without reloading web page)
to give a smooth map browsing experiences.
• The implementation of slippy map is mostly provided
by OpenLayers
• The tiles rendering usually comes from two resources
• Mapnik tile rendering
• Osmrender (tiles@home) tile rendering

See details http://wiki.openstreetmap.org/wiki/Develop

OSM社群
wiki, mailing lists, mapping party

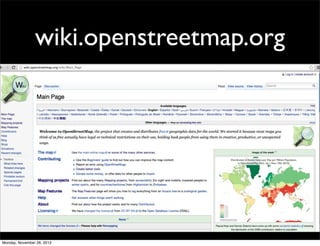

wiki.openstreetmap.org


OSM Mapping party

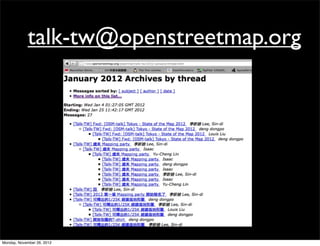

talk-tw@openstreetmap.org

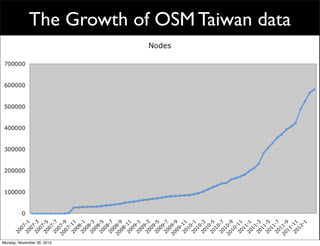

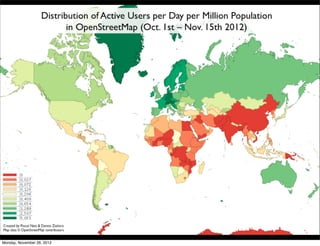

The Growth of OSM Taiwan data


台南活躍的mappers

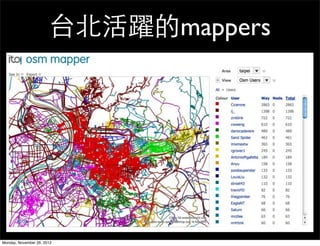

台北活躍的mappers

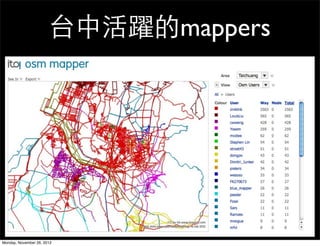

台中活躍的mappers


基於OSM的地圖服務

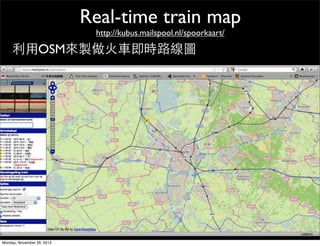

Real-time train map
http://kubus.mailspool.nl/spoorkaart/

利用OSM來製做火車即時路線圖

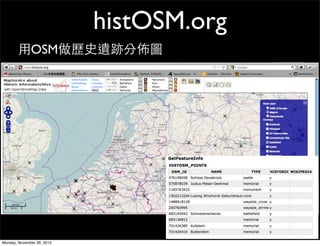

histOSM.org
用OSM做歷史遺跡分佈圖

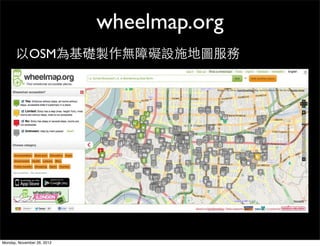

wheelmap.org
以OSM為基礎製作無障礙設施地圖服務

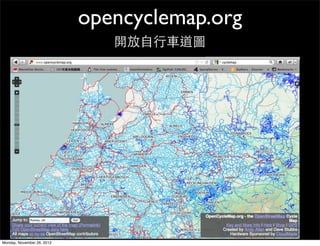

opencyclemap.org
開放自行車道圖


謝謝聆聽，敬請賜教！

本簡報內容皆採用創用CC 姓名標示-相同方式分享 3.0 台灣授權條款
