![OpenStreetMapデータの利用
OpenStreetMap API
OpenStreetMap API v0.6 (リクエスト例)
• リクエストURL
– http://api.openstreetmap.org/
• REST request
– GET , PUT , POST , DELETE 形式
• リクエスト例：
– 例：データ取得
• GET {URL}/api/0.6/map?bbox=left,bottom,right,top
– left = 左側(西端)の経度 - bottom = 下側(南端)の緯度
– right = 右側(東端)の経度 - top = 上側(北端)の緯度
• レスポンス
– Text/plain [ .osm形式（XML） ]](https://image.slidesharecdn.com/20120714osm-ws2-120715093406-phpapp02/85/2012-07-14_osm-ws_2-9-320.jpg)
![OpenStreetMapデータの利用
OpenStreetMap API
Overpass API (リクエスト例)
• リクエストURL
– http://overpass.osm.rambler.ru/cgi/xapi?
– http://www.overpass-api.de/api/xapi?
• リクエスト例
– 例：エリアの指定 (緯度経度を指定)
• GET {URL}map?*[bbox=7.1, 51.1, 7.2, 52.2]
– 例：建物(building)だけを取得
• GET {URL}map?way[building=yes]
– 例：バス停(bus_stop)、信号(traffic_signals)のノードのみ取得
• GET {URL}map?node[bbox=7.1,51.2,7.2,51.3][highway=bus_stop|traffic_signals]
– 例：特定のバス路線のみ取得
• GET {URL}map?relation[bbox=7.1,51.2,7.2,51.3][route=bus]
– 例：特定のユーザーの特定日時以降のデータだけ取得
• GET {URL}map?*[@user=Tom_G3X][@newer=2011-07-17T00:00:00Z]
• レスポンス
– Text/plain [ .osm形式（XML） ]](https://image.slidesharecdn.com/20120714osm-ws2-120715093406-phpapp02/85/2012-07-14_osm-ws_2-11-320.jpg)
![OpenStreetMapデータの利用
Overpass API を使ってみる (JOSM)
特定のデータだけをダウンロード可能
• Object type:
– オブジェクトを選択可能
• ＊ : 全て
• Node : ノードのみ
• Way :ウェイのみ
• Relation : リレーションのみ
• XAPI query:
– XAPI互換 (特定のデータを指定可能)
– http://wiki.openstreetmap.org/wiki/Xapi
– http://wiki.openstreetmap.org/wiki/Overpass_API
• 建物(building)のみ [building=*]
• xxxx病院(hospital)のみ [amenity=hospital][name=xxxx]
• Kasugai又はNagoya [name=Kasugai¦Nagoya]
• 指定日付より新しいデータ[@newer=2011-07-01T00:00:00Z]
• 特定ユーザーのみ [@user=Tom_G3X]](https://image.slidesharecdn.com/20120714osm-ws2-120715093406-phpapp02/85/2012-07-14_osm-ws_2-14-320.jpg)
2012 07 14_osm-ws_2
- 1. OpenStreetMap - API -JOSM - OpenStreetMap Foundation Japan OpenStreetMap TOKAI Center for GREEN COMPUTING, Nagoya Institute of Technology 早川知道 , Tom Hayakawa ( A.K.A Tom , @Tom_G3X )
- 2. OpenStreetMap 自己紹介 早川 知道（はやかわ ともみち） • OpenStreetMap Foundation Japan - 理事 • 名古屋工業大学グリーンコンピューティング研究所 • Malaika System ‒ CEO • FLOSSな活動 – OpenStreetMap東海 • - http://groups.google.co.jp/group/OSM-Tokai – XOOPS Cube Project ∼ XOOPS Cube 東海 – FLOSS桜山 ∼ DS-Tokai • 名古屋のメタ・コミュニティ • Twitter @Tom_G3X • うえこみ春日井小牧 – 地域情報サイト運営- http://www.kasugai-komaki.jp/ • その前は・・・ – 株式会社ザクロ ‒ 取締役 とか・・・・
- 3.

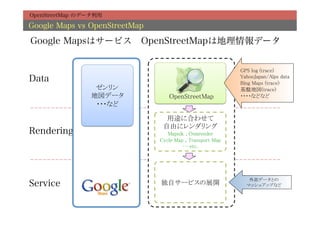

- 4. OpenStreetMap のデータ利用 Google Mapsvs OpenStreetMap Google Mapsはサービス OpenStreetMapは地理情報データ GPS log (trace) Data YahooJapan/Alps data Bing Maps (trace) ゼンリン 基盤地図(trace) 地図データ OpenStreetMap ・・・・などなど ・・・など 用途に合わせて 自由にレンダリング Rendering Mapnik , Osmrender Cycle Map , Transport Map … etc. 外部データとの Service 独自サービスの展開 マッシュアップなど
- 5. OpenStreetMapデータの利用 OpenStreetMapデータの利用イメージ • Map Data – Planet.osm • API – OSM API v0.6 – Overpass API OpenStreetMap MapData – (XAPI) Planet.osm OSM API v0.6 Overpass API • Edit Tools Download REST REST – JOSM – Potlatch2 Render & Tools ……etc. JOSM Mapnik • Render Potlatch2 – Mapnik – PostgreSQL+PostGIS Web ……etc. Service ( MashUp ) • MashUp GoogleMaps – OpenLayers(JavaScript) OpenLayers Bing Maps ・・・・など ……etc.

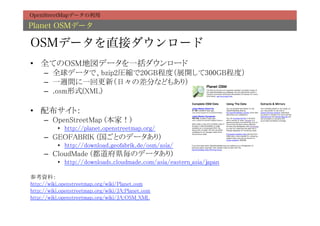

- 6. OpenStreetMapデータの利用 Planet OSMデータ OSMデータを直接ダウンロード • 全てのOSM地図データを一括ダウンロード – 全球データで、bzip2圧縮で20GB程度（展開して300GB程度） – 一週間に一回更新（日々の差分などもあり） – .osm形式(XML) • 配布サイト： – OpenStreetMap (本家！) • http://planet.openstreetmap.org/ – GEOFABRIK (国ごとのデータあり) • http://download.geofabrik.de/osm/asia/ – CloudMade (都道府県毎のデータあり) • http://downloads.cloudmade.com/asia/eastern_asia/japan 参考資料： http://wiki.openstreetmap.org/wiki/Planet.osm http://wiki.openstreetmap.org/wiki/JA:Planet.osm http://wiki.openstreetmap.org/wiki/JA:OSM_XML
- 7. OpenStreetMapデータの利用 OpenStreetMap API ２種類のAPIがある • OpenStreetMapAPI v0.6 – 通常、編集時などに使用しているAPI • 双方向通信(データ取得、データ編集) – あらゆる操作が可能 • リクエスト制限あり • 通信速度：遅い • Overpass API – 高速に大量データの取得が可能 • データ取得のみ – 特定のデータだけの取得も可能 • 通信速度：速い
- 8. OpenStreetMapデータの利用 OpenStretMap API OpenStreetMap APIv0.6 • 双方向通信 （OSMの全ての操作が可能） – データ・ダウンロード – データ新規登録、更新、削除（編集操作） – GPSログのアップロード/取得など • リクエスト制限あり – 最大ダウンロード領域：0.25平方度・・・など – 大量ダウンロードのペナルティがあったり 通常の操作には充分な機能 参考資料： http://wiki.openstreetmap.org/wiki/JA:API_v0.6

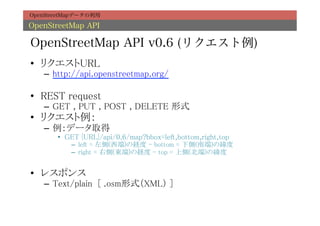

- 9. OpenStreetMapデータの利用 OpenStreetMap API OpenStreetMap APIv0.6 (リクエスト例) • リクエストURL – http://api.openstreetmap.org/ • REST request – GET , PUT , POST , DELETE 形式 • リクエスト例： – 例：データ取得 • GET {URL}/api/0.6/map?bbox=left,bottom,right,top – left = 左側(西端)の経度 - bottom = 下側(南端)の緯度 – right = 右側(東端)の経度 - top = 上側(北端)の緯度 • レスポンス – Text/plain [ .osm形式（XML） ]

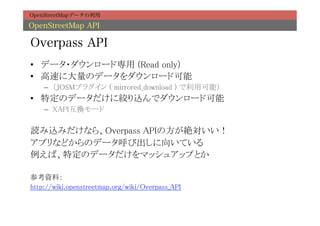

- 10. OpenStreetMapデータの利用 OpenStreetMap API Overpass API • データ・ダウンロード専用 (Read only) • 高速に大量のデータをダウンロード可能 – （JOSMプラグイン ( mirrored_download ) で利用可能） • 特定のデータだけに絞り込んでダウンロード可能 – XAPI互換モード 読み込みだけなら、Overpass APIの方が絶対いい！ アプリなどからのデータ呼び出しに向いている 例えば、特定のデータだけをマッシュアップとか 参考資料： http://wiki.openstreetmap.org/wiki/Overpass_API

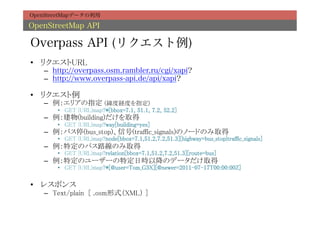

- 11. OpenStreetMapデータの利用 OpenStreetMap API Overpass API(リクエスト例) • リクエストURL – http://overpass.osm.rambler.ru/cgi/xapi? – http://www.overpass-api.de/api/xapi? • リクエスト例 – 例：エリアの指定 (緯度経度を指定) • GET {URL}map?*[bbox=7.1, 51.1, 7.2, 52.2] – 例：建物(building)だけを取得 • GET {URL}map?way[building=yes] – 例：バス停(bus_stop)、信号(traffic_signals)のノードのみ取得 • GET {URL}map?node[bbox=7.1,51.2,7.2,51.3][highway=bus_stop|traffic_signals] – 例：特定のバス路線のみ取得 • GET {URL}map?relation[bbox=7.1,51.2,7.2,51.3][route=bus] – 例：特定のユーザーの特定日時以降のデータだけ取得 • GET {URL}map?*[@user=Tom_G3X][@newer=2011-07-17T00:00:00Z] • レスポンス – Text/plain [ .osm形式（XML） ]

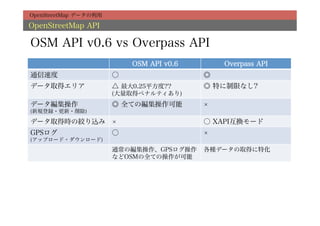

- 12. OpenStreetMap データの利用 OpenStreetMap API OSMAPI v0.6 vs Overpass API OSM API v0.6 Overpass API 通信速度 ○ ◎ データ取得エリア △ 最大0.25平方度?? ◎ 特に制限なし? (大量取得ペナルティあり) データ編集操作 ◎ 全ての編集操作可能 (新規登録・更新・削除) データ取得時の絞り込み ○ XAPI互換モード GPSログ ○ (アップロード・ダウンロード) 通常の編集操作、GPSログ操作 各種データの取得に特化 などOSMの全ての操作が可能

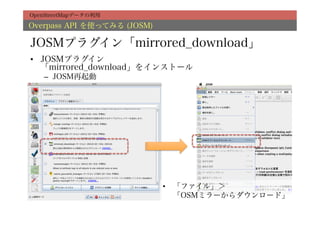

- 13. OpenStreetMapデータの利用 Overpass API を使ってみる(JOSM) JOSMプラグイン「mirrored_download」 • JOSMプラグイン 「mirrored_download」をインストール – JOSM再起動 • 「ファイル」＞ 「OSMミラーからダウンロード」

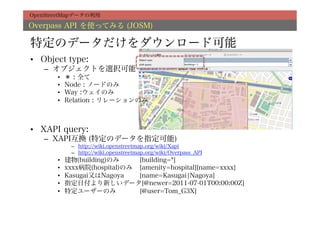

- 14. OpenStreetMapデータの利用 Overpass API を使ってみる(JOSM) 特定のデータだけをダウンロード可能 • Object type: – オブジェクトを選択可能 • ＊ : 全て • Node : ノードのみ • Way :ウェイのみ • Relation : リレーションのみ • XAPI query: – XAPI互換 (特定のデータを指定可能) – http://wiki.openstreetmap.org/wiki/Xapi – http://wiki.openstreetmap.org/wiki/Overpass_API • 建物(building)のみ [building=*] • xxxx病院(hospital)のみ [amenity=hospital][name=xxxx] • Kasugai又はNagoya [name=Kasugai¦Nagoya] • 指定日付より新しいデータ[@newer=2011-07-01T00:00:00Z] • 特定ユーザーのみ [@user=Tom_G3X]

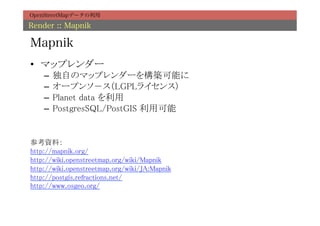

- 15. OpenStreetMapデータの利用 Render :: Mapnik Mapnik • マップレンダー – 独自のマップレンダーを構築可能に – オープンソ－ス（LGPLライセンス） – Planet data を利用 – PostgresSQL/PostGIS 利用可能 参考資料： http://mapnik.org/ http://wiki.openstreetmap.org/wiki/Mapnik http://wiki.openstreetmap.org/wiki/JA:Mapnik http://postgis.refractions.net/ http://www.osgeo.org/

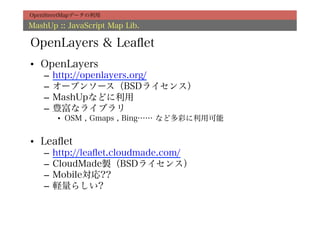

- 16. OpenStreetMapデータの利用 MashUp :: JavaScriptMap Lib. OpenLayers & Leaflet • OpenLayers – http://openlayers.org/ – オープンソース（BSDライセンス） – MashUpなどに利用 – 豊富なライブラリ • OSM , Gmaps , Bing…… など多彩に利用可能 • Leaflet – http://leaflet.cloudmade.com/ – CloudMade製（BSDライセンス） – Mobile対応?? – 軽量らしい?

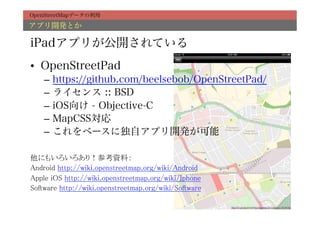

- 17. OpenStreetMapデータの利用 アプリ開発とか iPadアプリが公開されている • OpenStreetPad – https://github.com/beelsebob/OpenStreetPad/ – ライセンス :: BSD – iOS向け - Objective-C – MapCSS対応 – これをベースに独自アプリ開発が可能 他にもいろいろあり！参考資料： Android http://wiki.openstreetmap.org/wiki/Android Apple iOS http://wiki.openstreetmap.org/wiki/Iphone Software http://wiki.openstreetmap.org/wiki/Software
- 18.

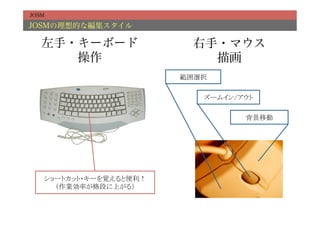

- 19. JOSM JOSMの理想的な編集スタイル 左手・キーボード 右手・マウス 操作 描画 範囲選択 ズームイン/アウト 背景移動 ショートカット・キーを覚えると便利！ （作業効率が格段に上がる）

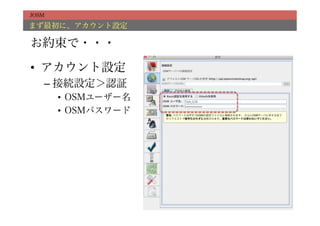

- 20. JOSM まず最初に、アカウント設定 お約束で・・・ • アカウント設定 – 接続設定＞認証 • OSMユーザー名 • OSMパスワード

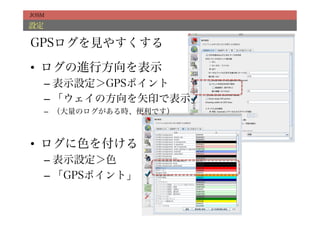

- 21. JOSM 設定 GPSログを見やすくする • ログの進行方向を表示 – 表示設定＞GPSポイント – 「ウェイの方向を矢印で表示」 – （大量のログがある時、便利です） • ログに色を付ける – 表示設定＞色 – 「GPSポイント」

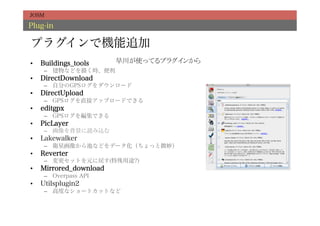

- 22. JOSM Plug-in プラグインで機能追加 • Buildings_tools 早川が使ってるプラグインから – 建物などを描く時、便利 • DirectDownload – 自分のGPSログをダウンロード • DirectUpload – GPSログを直接アップロードできる • editgpx – GPSログを編集できる • PicLayer – 画像を背景に読み込む • Lakewalker – 衛星画像から池などをデータ化（ちょっと微妙） • Reverter – 変更セットを元に戻す(特殊用途?) • Mirrored_download – Overpass API • Utilsplugin2 – 高度なショートカットなど

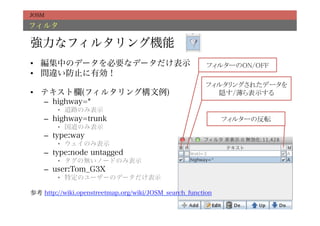

- 23. JOSM フィルタ 強力なフィルタリング機能 • 編集中のデータを必要なデータだけ表示 フィルターのON/OFF • 間違い防止に有効！ フィルタリングされたデータを • テキスト欄(フィルタリング構文例) 隠す/薄ら表示する – highway=* • 道路のみ表示 – highway=trunk フィルターの反転 • 国道のみ表示 – type:way • ウェイのみ表示 – type:node untagged • タグの無いノードのみ表示 – user:Tom_G3X • 特定のユーザーのデータだけ表示 参考 http://wiki.openstreetmap.org/wiki/JOSM_search_function

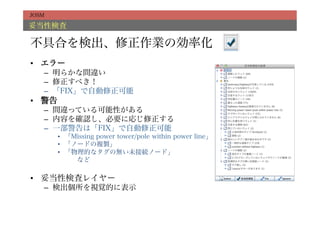

- 24. JOSM 妥当性検査 不具合を検出、修正作業の効率化 • エラー – 明らかな間違い – 修正すべき！ – 「FIX」で自動修正可能 • 警告 – 間違っている可能性がある – 内容を確認し、必要に応じ修正する – 一部警告は「FIX」で自動修正可能 • 「Missing power tower/pole within power line」 • 「ノードの複製」 • 「物理的なタグの無い未接続ノード」 など • 妥当性検査レイヤー – 検出個所を視覚的に表示

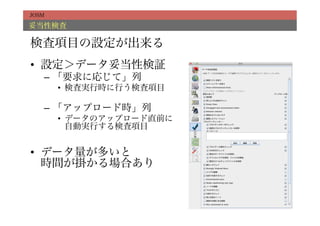

- 25. JOSM 妥当性検査 検査項目の設定が出来る • 設定＞データ妥当性検証 – 「要求に応じて」列 • 検査実行時に行う検査項目 – 「アップロード時」列 • データのアップロード直前に 自動実行する検査項目 • データ量が多いと 時間が掛かる場合あり

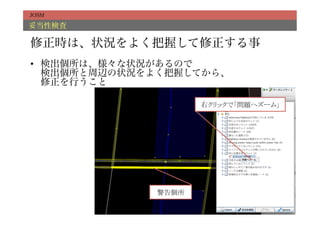

- 26. JOSM 妥当性検査 修正時は、状況をよく把握して修正する事 • 検出個所は、様々な状況があるので 検出個所と周辺の状況をよく把握してから、 修正を行うこと 右クリックで「問題へズーム」 警告個所
- 27.
- 28. JOSM 編集 :: ショートカットキー コピー・ペースト・タグだけコピー • コピー – コピーするオブジェクトを選択して・・ – Ctrl + C (Win) – Command + C (Mac) • ペースト – ペーストするオブジェクトを選択して・・ – Ctrl + V (Win) – Command + V (Mac) – マウスの位置にペーストされる • タグだけペースト – タグだけ貼付けるオブジェクトを選択して・・ – Ctrl + Shift + V (Win) – Option + Command + V (Mac) – コピーしたオブジェクトのタグだけペーストされる

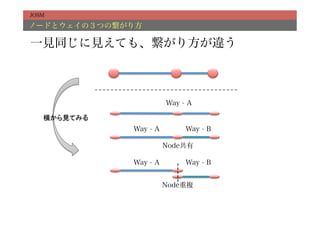

- 29. JOSM ノードとウェイの３つの繋がり方 一見同じに見えても、繋がり方が違う Way - A 横から見てみる Way - A Way - B Node共有 Way - A Way - B Node重複
- 30. JOSM ツール :: ショートカットキー ウェイの分割・結合 (ノードとウェイの３つの形態) • ウェイの分割 – ウェイを構成するノードを１つ選択 Way - A – P (Win & Mac) – 選択したノードより２つのウェイに分割 • ウェイの結合 Way - A Way - B – ノードを共有する２つのウェイを選択 – C (Win & Mac) Node共有 – １つのウェイに結合される • ウェイを引き離す Way - A Way - B – ２つのウェイの共有ノードを選択 – G (Win & Mac) – ノードが複製される Node重複

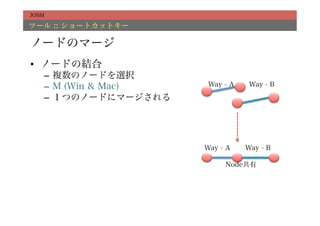

- 31. JOSM ツール :: ショートカットキー ノードのマージ • ノードの結合 – 複数のノードを選択 – M (Win & Mac) Way - A Way - B – １つのノードにマージされる Way - A Way - B Node共有

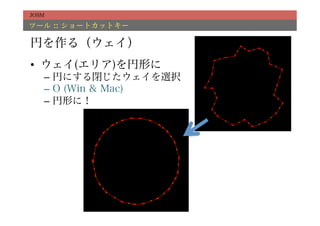

- 32. JOSM ツール :: ショートカットキー 円を作る（ウェイ） • ウェイ(エリア)を円形に – 円にする閉じたウェイを選択 – O (Win & Mac) – 円形に！

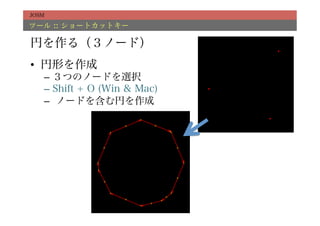

- 33. JOSM ツール :: ショートカットキー 円を作る（３ノード） • 円形を作成 – ３つのノードを選択 – Shift + O (Win & Mac) – ノードを含む円を作成

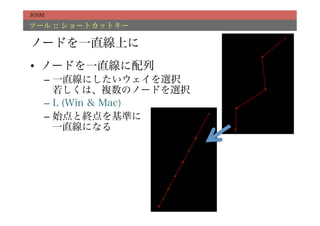

- 34. JOSM ツール :: ショートカットキー ノードを一直線上に • ノードを一直線に配列 – 一直線にしたいウェイを選択 若しくは、複数のノードを選択 – L (Win & Mac) – 始点と終点を基準に 一直線になる
- 35. JOSM ツール :: ショートカットキー ノードを等間隔に • ノードを等間隔にする – ウェイを選択 若しくは、複数のノードを選択 – Shift + B (Win & Mac) – 等間隔に

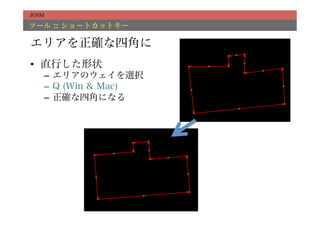

- 36. JOSM ツール :: ショートカットキー エリアを正確な四角に • 直行した形状 – エリアのウェイを選択 – Q (Win & Mac) – 正確な四角になる

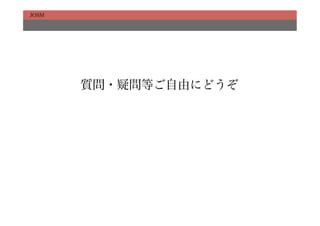

- 37. JOSM 質問・疑問等ご自由にどうぞ
