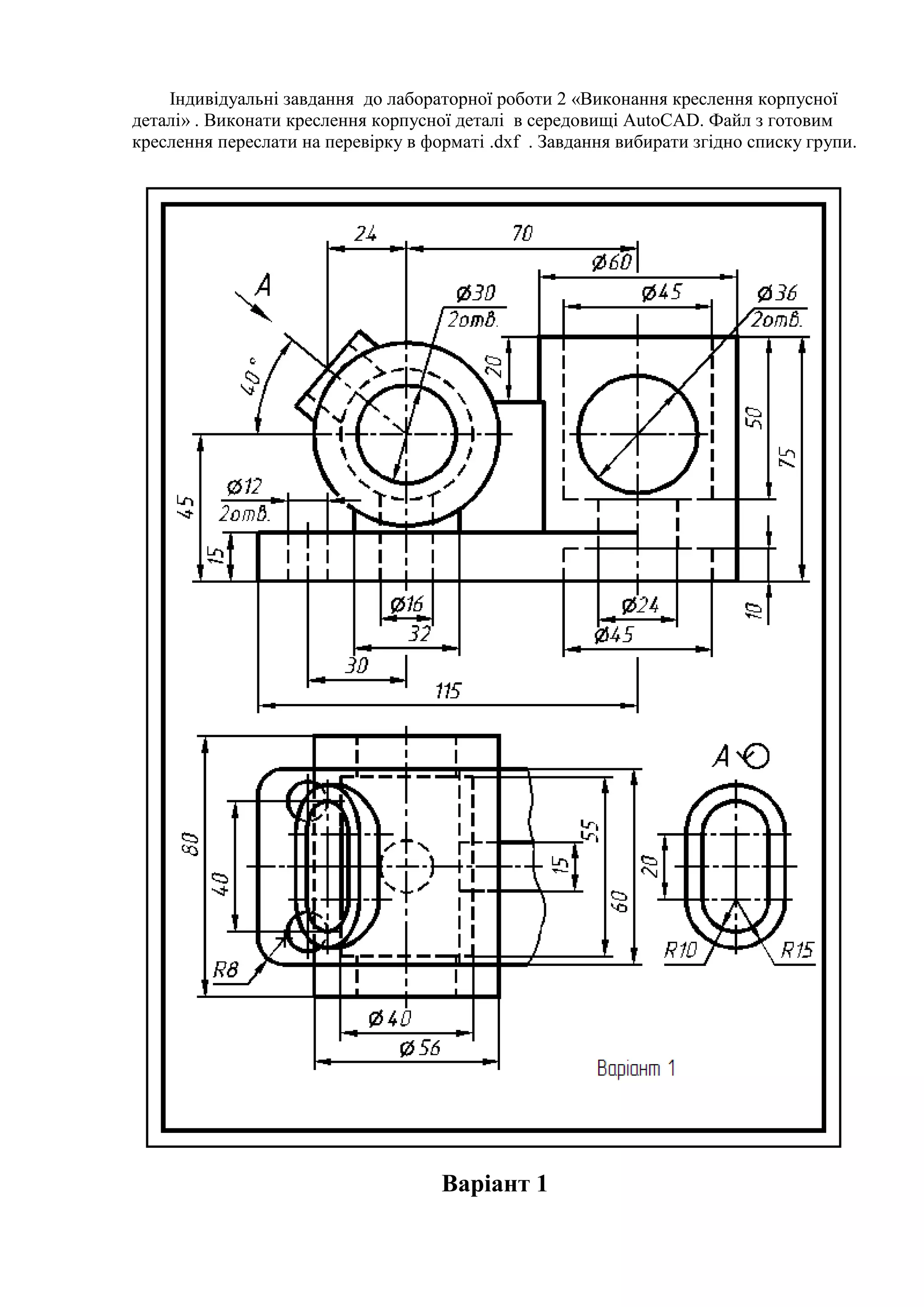

1. Індивідуальні завдання до лабораторної роботи 2 «Виконання креслення корпусної
деталі» . Виконати креслення корпусної деталі в середовищі AutoCAD. Файл з готовим
креслення переслати на перевірку в форматі .dxf . Завдання вибирати згідно списку групи.
Варіант 1

2. Варіант 2

3. Варіант 3

4. Варіант 4

5. Варіант 5

6. Варіант 6

7. Варіант 7

8. Варіант 8

9. Варіант 9

10. Варіант 10

11. Варіант 11

12. Варіант 12

13. Варіант 13

14. Варіант 14

15. Варіант 15

16. Варіант 16

17. Варіант 17

18. Варіант 18

19. Варіант 19

20. Варіант 20

21. Варіант 21

22. Варіант 22

23. Варіант 23

24. Варіант 24

25. Варіант 25

26. Варіант 26

27. Варіант 27

28. Варіант 28

29. Варіант 29

30. Варіант 30

31. Варіант 31

32. Варіант 32
