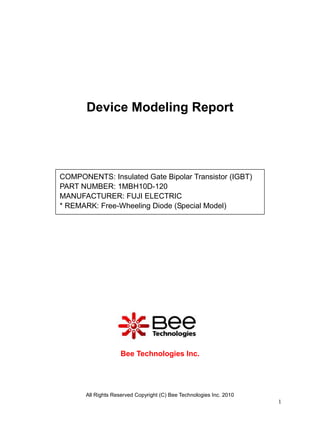

Device Modeling Report




COMPONENTS: Insulated Gate Bipolar Transistor (IGBT)
PART NUMBER: 1MBH10D-120
MANUFACTURER: FUJI ELECTRIC
* REMARK: Free-Wheeling Diode (Special Model)




                     Bee Technologies Inc.




       All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                      1

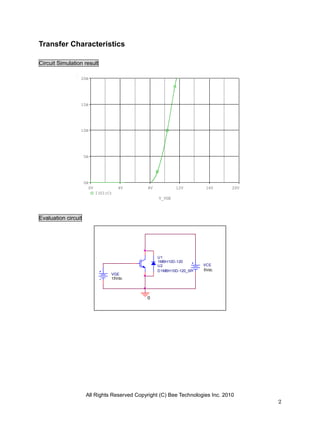

Transfer Characteristics

Circuit Simulation result

                 20A




                 15A




                 10A




                     5A




                     0A
                       0V             4V       8V           12V        16V       20V
                            I(U1:C)
                                                    V_VGE



Evaluation circuit




                                                    U1
                                                    1MBH10D-120
                                                    U2                VCE
                                                    D1MBH10D-120_SP   5Vdc
                                  VGE
                                  15Vdc




                                              0




                      All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                       2

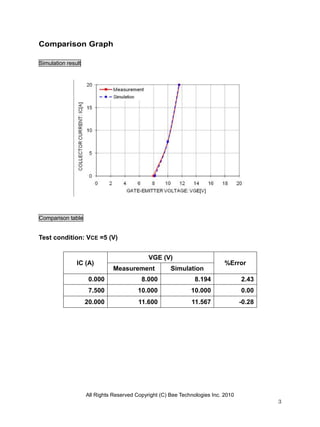

Comparison Graph

Simulation result




Comparison table


Test condition: VCE =5 (V)


                                             VGE (V)
               IC (A)                                                       %Error
                               Measurement            Simulation
                     0.000                8.000                 8.194              2.43
                     7.500               10.000               10.000               0.00
                    20.000               11.600               11.567               -0.28




                    All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                           3

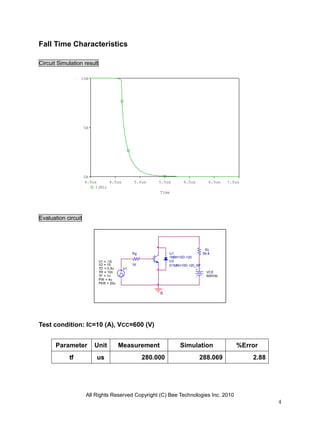

Fall Time Characteristics

Circuit Simulation result

                 10A




                     5A




                     0A
                     4.0us     4.5us           5.0us    5.5us       6.0us       6.5us   7.0us
                         I(RL)
                                                        Time




Evaluation circuit




                                                                              RL
                                              Rg             U1              59.8
                                                             1MBH10D-120
                            V1 = -15                         U2
                            V2 = 15           16             D1MBH10D-120_SP
                            TD = 0.5u    V1
                            TR = 10n                                           VCE
                            TF = 1n                                            600Vdc
                            PW = 4u
                            PER = 20u

                                                        0




Test condition: IC=10 (A), VCC=600 (V)


       Parameter          Unit          Measurement               Simulation               %Error
            tf            us                       280.000                  288.069             2.88




                      All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                                       4

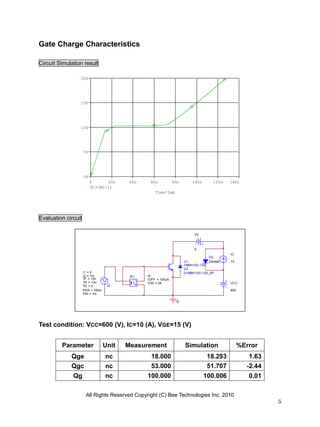

Gate Charge Characteristics

Circuit Simulation result

                 20V




                 15V




                 10V




                     5V




                     0V
                          0        20n    40n    60n           80n       100n      120n   140n
                              V(W1:1)
                                                    Time*1mA




Evaluation circuit

                                                                          V2



                                                                          0
                                                                                          IC
                                                                                 D2
                                                                     U1          Dbreak   10
                                                                     1MBH10D-120
                                                                     U2
                     I1 = 0                                          D1MBH10D-120_SP
                     I2 = 1m              W1    W
                     TF = 10n              +    IOFF = 100uA
                     TR = 10n                   ION = 0A                                  VCC
                     TD = 0        I2       -
                     PER = 700m                                                           600
                     PW = 7m

                                                                0




Test condition: VCC=600 (V), IC=10 (A), VGE=15 (V)


         Parameter                Unit   Measurement                 Simulation                 %Error
             Qge                  nc             18.000                          18.293            1.63
             Qgc                  nc             53.000                          51.707           -2.44
              Qg                  nc            100.000                         100.006            0.01

                      All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                                          5

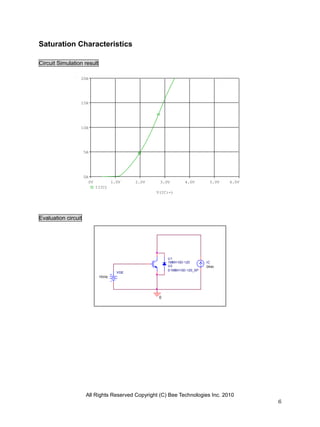

Saturation Characteristics

Circuit Simulation result

                 20A




                 15A




                 10A




                     5A




                     0A
                       0V            1.0V    2.0V    3.0V        4.0V       5.0V   6.0V
                            I(IC)
                                                    V(IC:-)




Evaluation circuit




                                                         U1
                                                         1MBH10D-120       IC
                                                         U2                0Adc
                                                         D1MBH10D-120_SP
                                       VGE
                             15Vdc




                                                     0




                      All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                          6

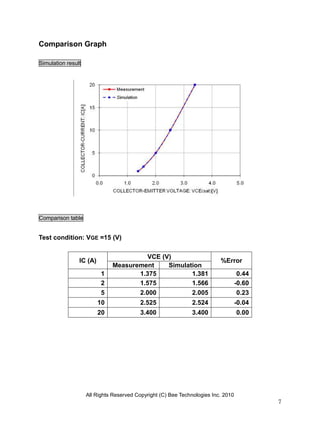

Comparison Graph

Simulation result




Comparison table


Test condition: VGE =15 (V)

                                       VCE (V)
                IC (A)                                                    %Error
                              Measurement    Simulation
                          1          1.375          1.381                           0.44
                          2          1.575          1.566                          -0.60
                          5          2.000          2.005                           0.23
                         10               2.525                2.524               -0.04
                         20               3.400                3.400               0.00




                    All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                           7

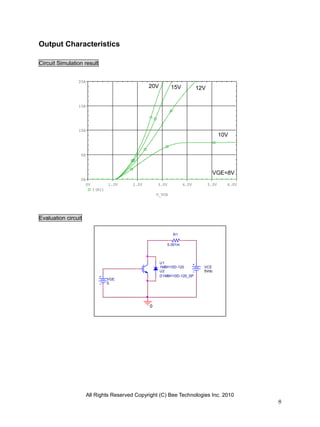

Output Characteristics

Circuit Simulation result


                20A
                                                20V         15V            12V


                15A




                10A
                                                                                        10V


                 5A



                                                                                   VGE=8V
                 0A
                   0V           1.0V     2.0V       3.0V            4.0V         5.0V     6.0V
                        I(R1)
                                                    V_VCE




Evaluation circuit

                                                             R1

                                                           0.001m




                                                      U1
                                                      1MBH10D-120            VCE
                                                      U2                     5Vdc
                                                      D1MBH10D-120_SP
                                VGE
                                0




                                                0




                      All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                                 8

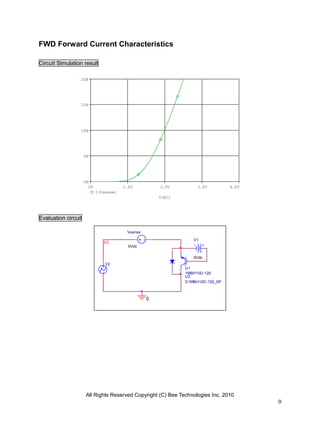

FWD Forward Current Characteristics

Circuit Simulation result

                 20A




                 15A




                 10A




                     5A




                     0A
                       0V               1.0V          2.0V         3.0V         4.0V
                            I(Vsense)
                                                      V(EC)




Evaluation circuit

                                         Vsense
                                                                 V1
                               EC
                                          0Vdc

                                                                 0Vdc
                                V2
                                                              U1
                                                              1MBH10D-120
                                                              U2
                                                              D1MBH10D-120_SP



                                                  0




                      All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                       9

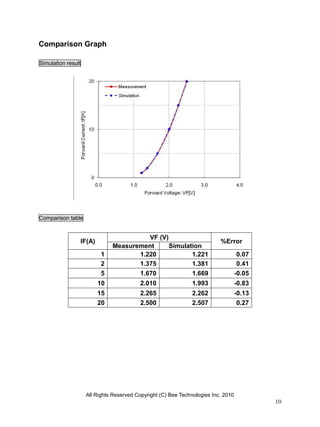

Comparison Graph

Simulation result




Comparison table


                                        VF (V)
                IF(A)                                                     %Error
                              Measurement      Simulation
                          1          1.220            1.221                         0.07
                          2          1.375            1.381                         0.41
                          5          1.670            1.669                        -0.05
                        10                2.010                1.993               -0.83
                        15                2.265                2.262               -0.13
                        20                2.500                2.507                0.27




                    All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                           10

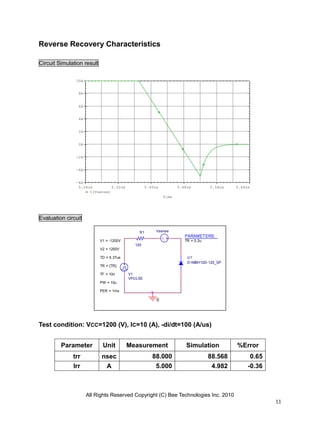

Reverse Recovery Characteristics

Circuit Simulation result

               10A


                8A


                6A


                4A


                2A


                0A


               -2A


               -4A


               -6A
                5.24us         5.32us              5.40us          5.48us         5.56us   5.64us
                     I(Vsense)
                                                            Time




Evaluation circuit

                                              R1        Vsense
                                                                      PARAMETERS:
                            V1 = -1200V                               TR = 0.2u
                                            120
                            V2 = 1200V

                            TD = 5.37us                                U1
                                                                       D1MBH10D-120_SP
                            TR = {TR}

                            TF = 10n      V1
                                          VPULSE
                            PW = 10u

                            PER = 1ms

                                                        0




Test condition: VCC=1200 (V), IC=10 (A), -di/dt=100 (A/us)


         Parameter           Unit         Measurement                 Simulation           %Error
              trr           nsec                      88.000                      88.568         0.65
              Irr            A                         5.000                       4.982        -0.36



                     All Rights Reserved Copyright (C) Bee Technologies Inc. 2010
                                                                                                        11
