【13-C-4】　「もう業務はとまらない！オフライン機能を使った業務アプリケーションの実例と最新 Curl 情報」

もう業務はとまらない！
オフライン機能を使った業務アプリ
ケーションの実例と最新Curl情報
NEXT GENERATION INTERACTIVE WEB
Rich Client Web Contents Language

株式会社カール
三野凡希

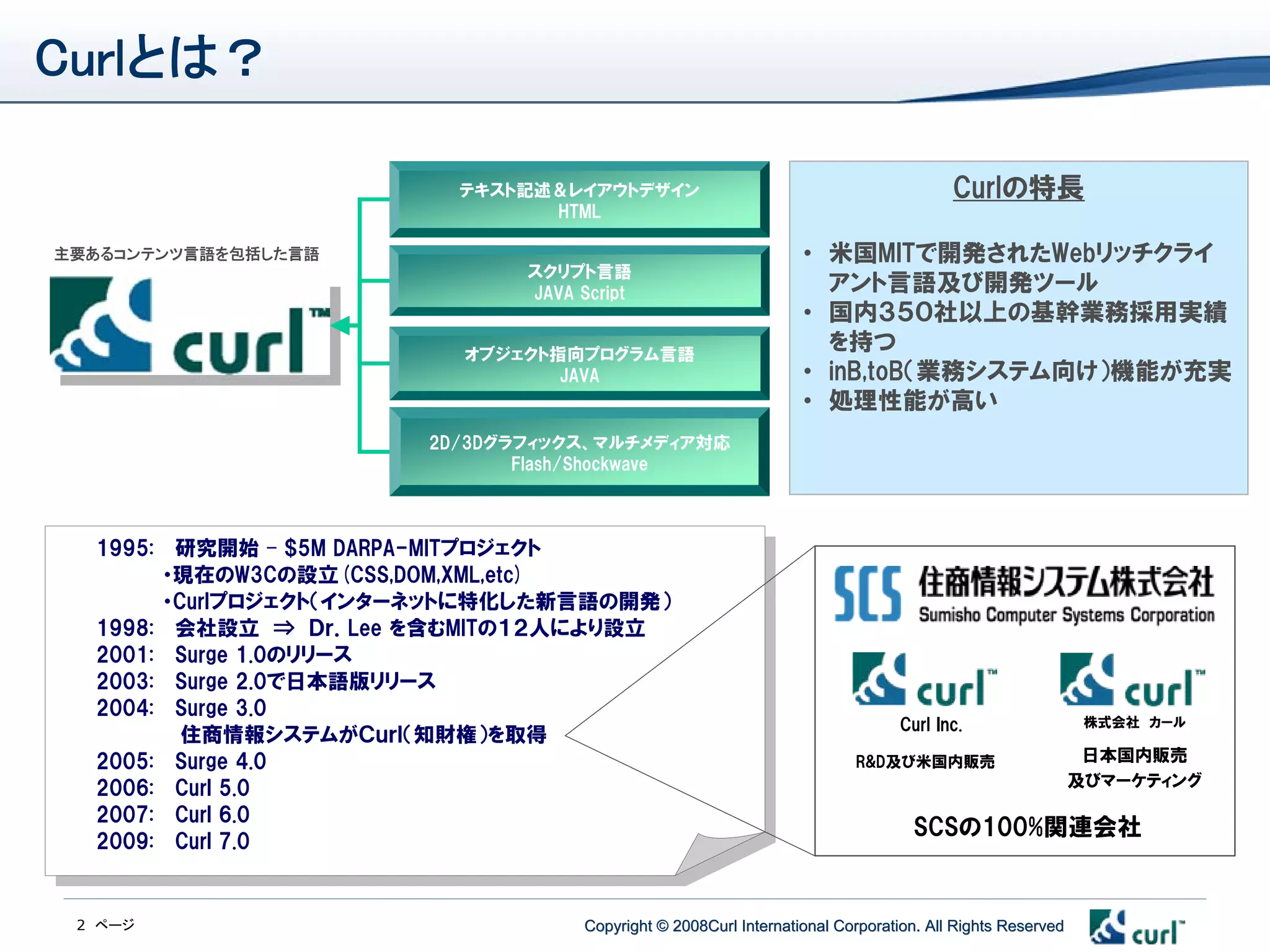

Curlとは？

Curlの特長
テキスト記述＆レイアウトデザイン
HTML

• 米国MITで開発されたWebリッチクライ
主要あるコンテンツ言語を包括した言語
スクリプト言語
アント言語及び開発ツール
JAVA Script
• 国内３５０社以上の基幹業務採用実績
を持つ
オブジェクト指向プログラム言語
• inB,toB（業務システム向け）機能が充実
JAVA
• 処理性能が高い
2D/3Dグラフィックス、マルチメディア対応
Flash/Shockwave

1995: 研究開始 ––$5M DARPA-MITプロジェクト
1995: 研究開始 $5M DARPA-MITプロジェクト
・現在のW3Cの設立(CSS,DOM,XML,etc)
・現在のW3Cの設立(CSS,DOM,XML,etc)
・Curlプロジェクト（インターネットに特化した新言語の開発）
・Curlプロジェクト（インターネットに特化した新言語の開発）
1998: 会社設立 ⇒ Ｄｒ．Lee を含むMITの１２人により設立
1998: 会社設立 ⇒ Ｄｒ．Lee を含むMITの１２人により設立
2001: Surge 1.0のリリース
2001: Surge 1.0のリリース
2003: Surge 2.0で日本語版リリース
2003: Surge 2.0で日本語版リリース
2004: Surge 3.0
2004: Surge 3.0 株式会社カール
Curl Inc.
住商情報システムがＣｕｒｌ（知財権）を取得
住商情報システムがＣｕｒｌ（知財権）を取得日本国内販売
2005: Surge 4.0 R&D及び米国内販売
2005: Surge 4.0 及びマーケティング
2006: Curl 5.0
2006: Curl 5.0
2007: Curl 6.0
SCSの100%関連会社
2007: Curl 6.0
2009: Curl 7.0
2009: Curl 7.0

2 ページ Copyright © 2008Curl International Corporation. All Rights Reserved

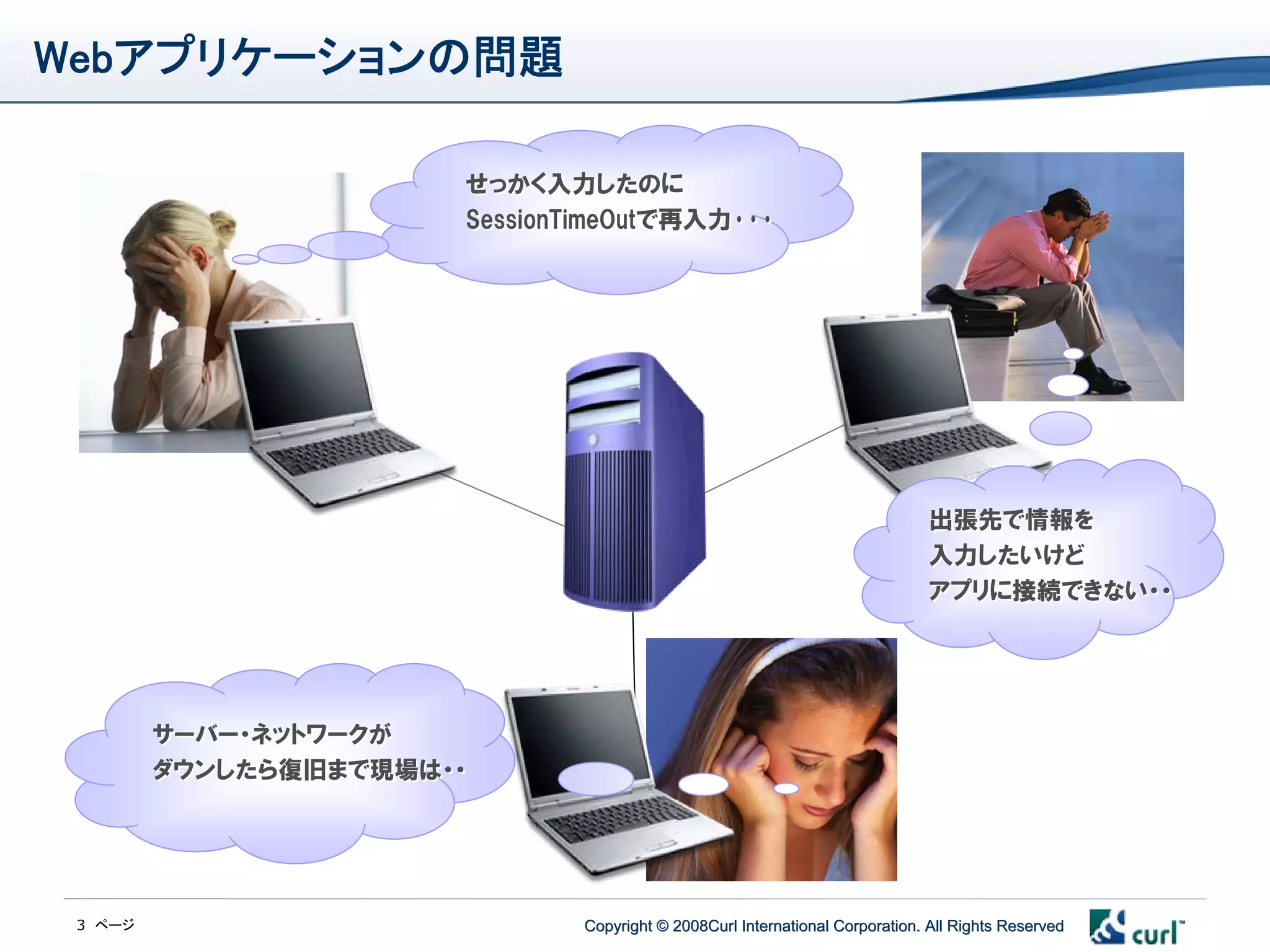

Webアプリケーションの問題

せっかく入力したのに
SessionTimeOutで再入力･･･

出張先で情報を
入力したいけど
アプリに接続できない・・

サーバー・ネットワークが
ダウンしたら復旧まで現場は・・

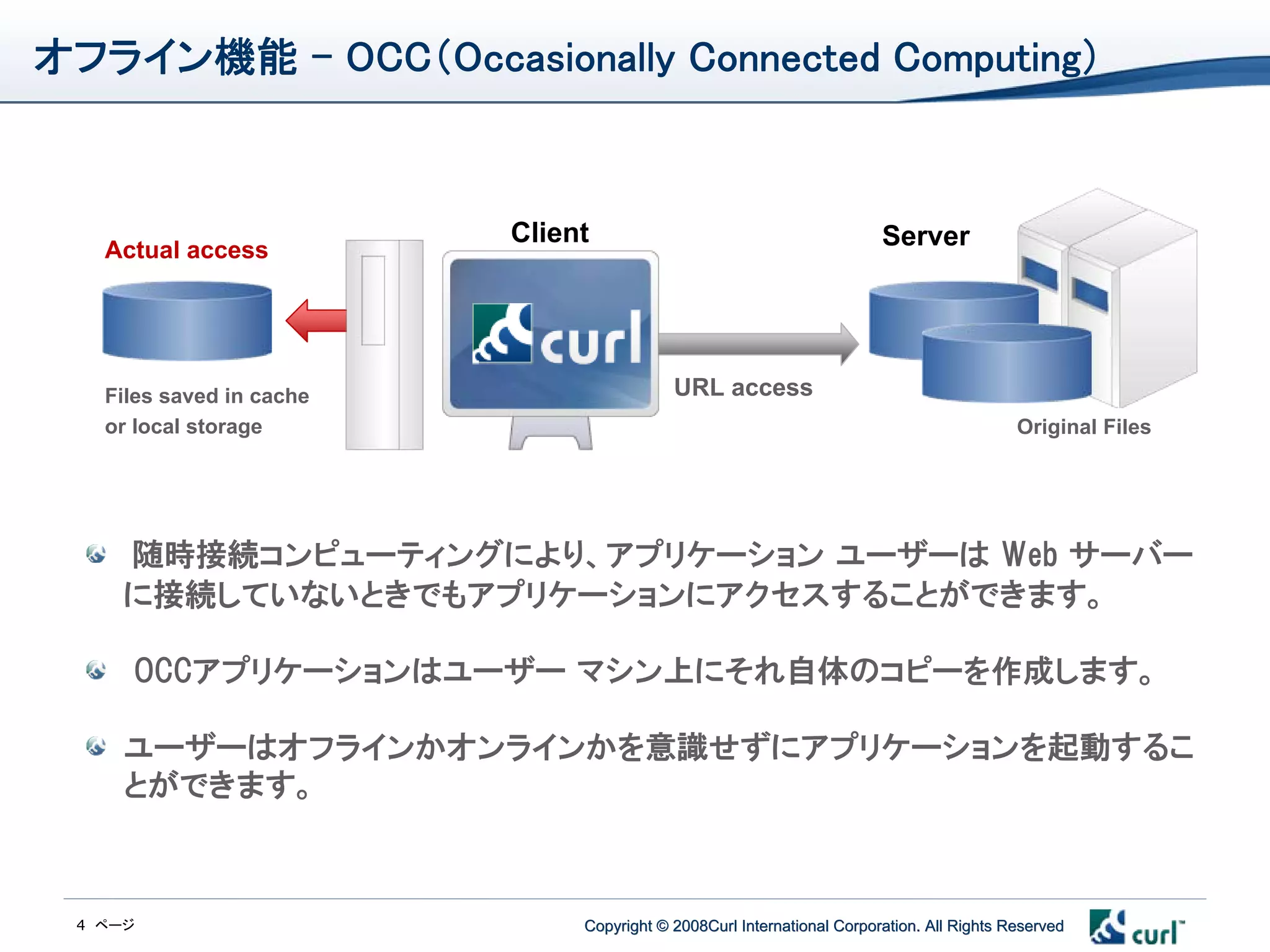

オフライン機能 - OCC（Occasionally Connected Computing）

Client Server
Actual access

URL access
Files saved in cache
or local storage Original Files

随時接続コンピューティングにより、アプリケーションユーザーは Web サーバー
に接続していないときでもアプリケーションにアクセスすることができます。

OCCアプリケーションはユーザーマシン上にそれ自体のコピーを作成します。

ユーザーはオフラインかオンラインかを意識せずにアプリケーションを起動するこ
とができます。

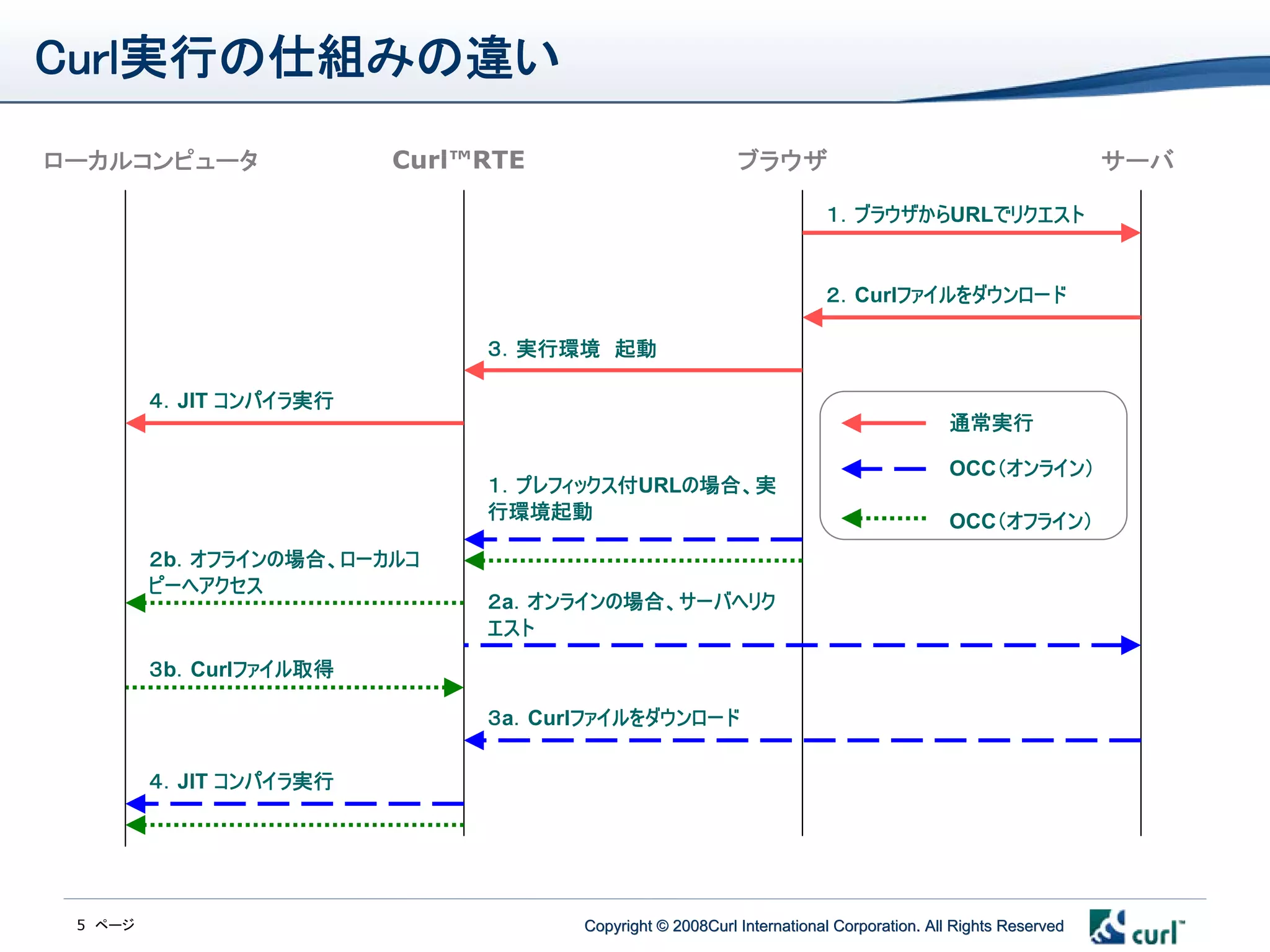

Curl実行の仕組みの違い
Curl™RTE
ローカルコンピュータブラウザサーバ

１．ブラウザからURLでリクエスト

２．Curlファイルをダウンロード

３．実行環境起動

４．JIT コンパイラ実行
通常実行

OCC（オンライン）
１．プレフィックス付URLの場合、実
行環境起動 OCC（オフライン）
２b．オフラインの場合、ローカルコ
ピーへアクセス
２a．オンラインの場合、サーバへリク
エスト
３b．Curlファイル取得

３a．Curlファイルをダウンロード

４．JIT コンパイラ実行

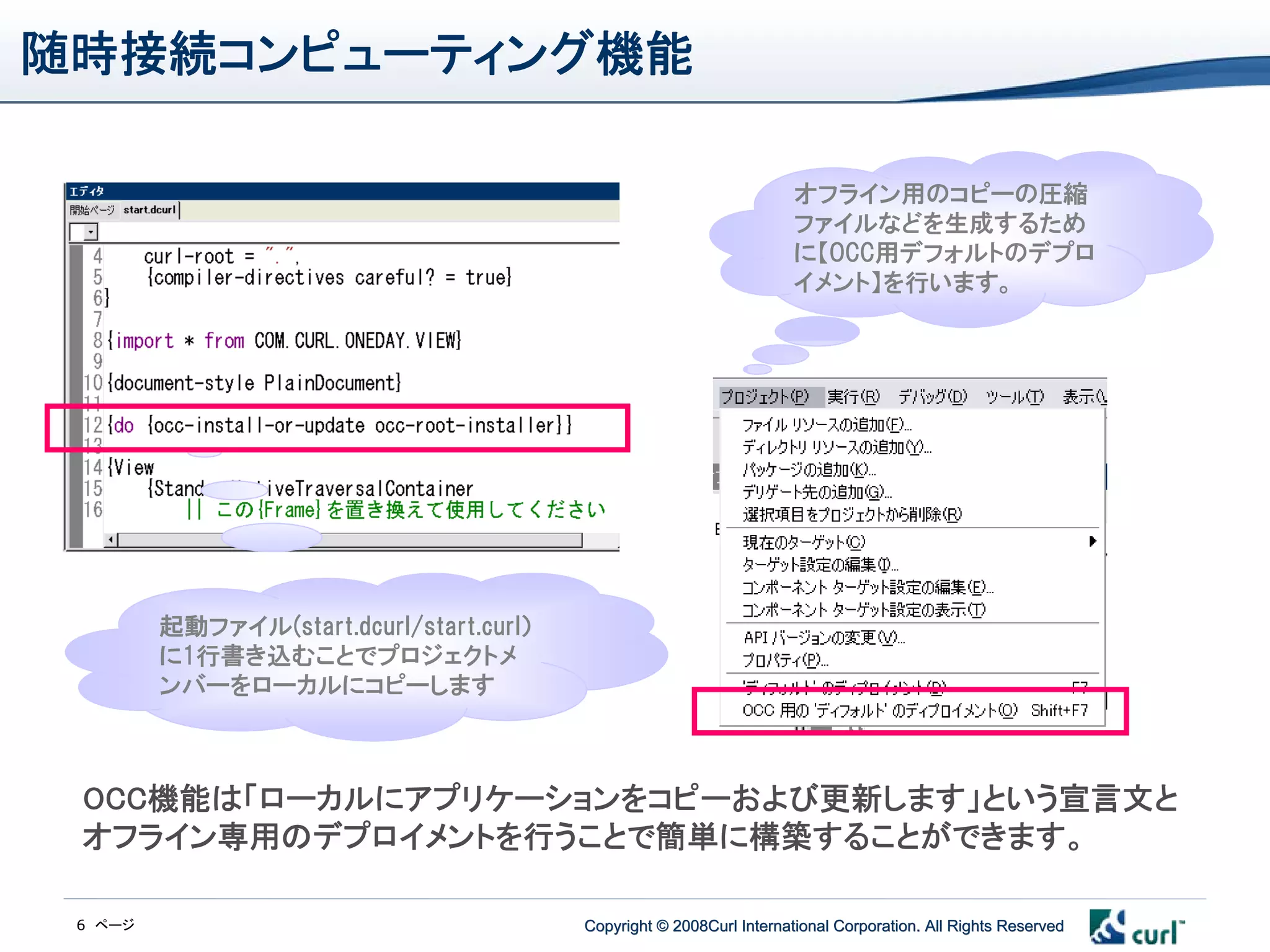

随時接続コンピューティング機能

オフライン用のコピーの圧縮
ファイルなどを生成するため
に【OCC用デフォルトのデプロ
イメント】を行います。

起動ファイル(start.dcurl/start.curl）
に1行書き込むことでプロジェクトメ
ンバーをローカルにコピーします

OCC機能は「ローカルにアプリケーションをコピーおよび更新します」という宣言文と
オフライン専用のデプロイメントを行うことで簡単に構築することができます。

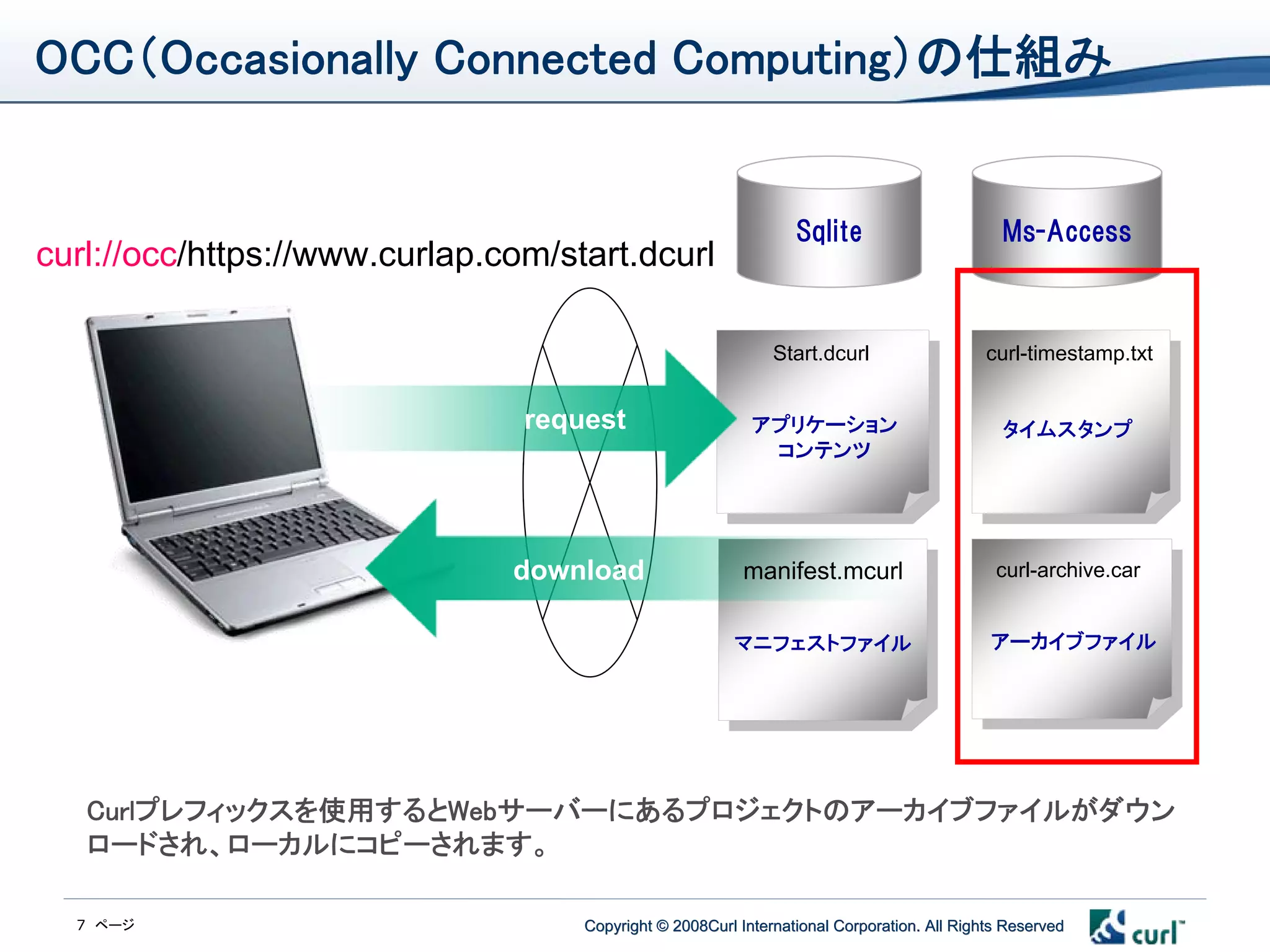

OCC（Occasionally Connected Computing）の仕組み

Sqlite Ms-Access
curl://occ/https://www.curlap.com/start.dcurl

Start.dcurl curl-timestamp.txt

request アプリケーションタイムスタンプ
コンテンツ

download manifest.mcurl curl-archive.car

アーカイブファイル
マニフェストファイル

Curlプレフィックスを使用するとWebサーバーにあるプロジェクトのアーカイブファイルがダウン
ロードされ、ローカルにコピーされます。

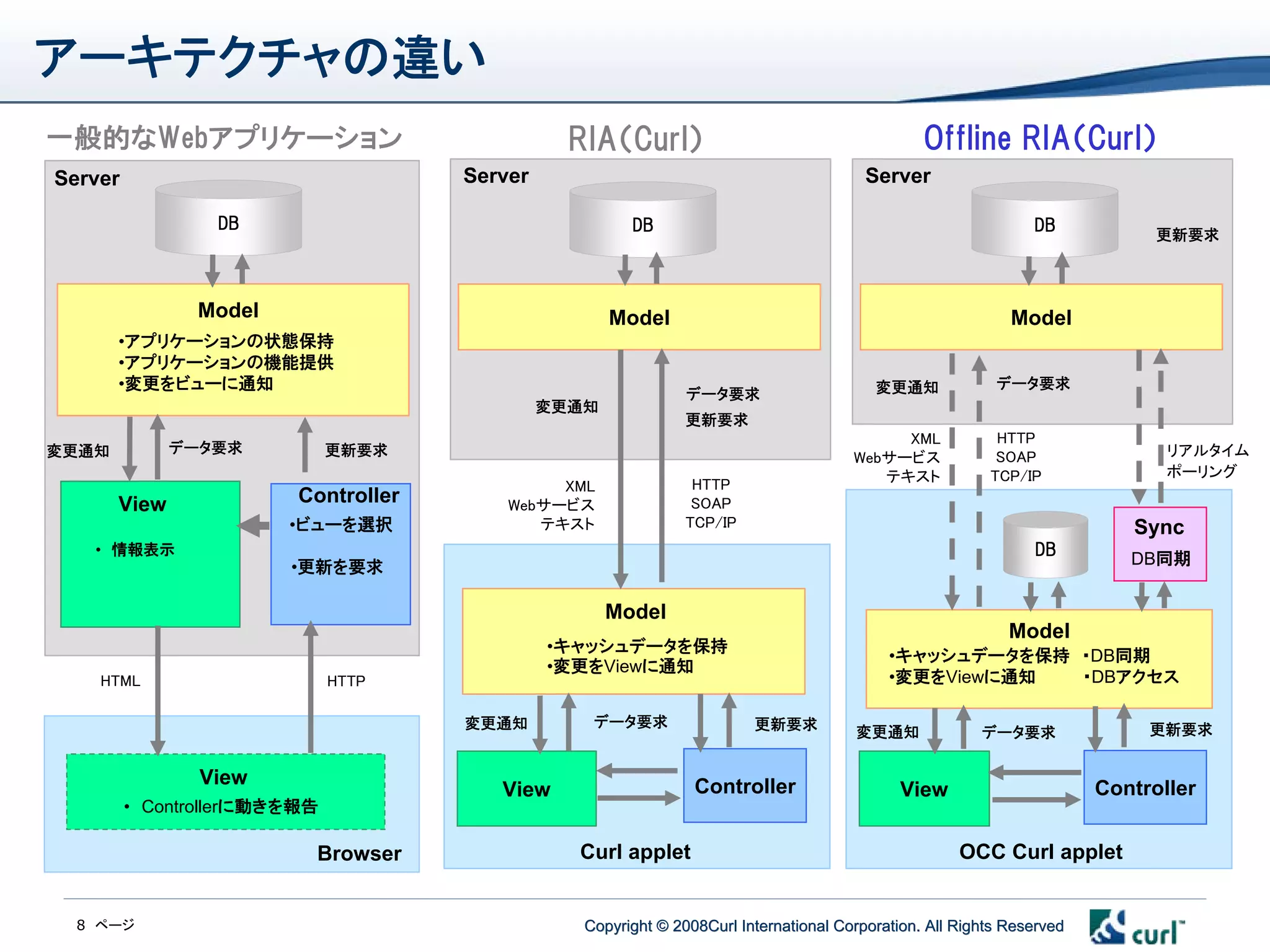

アーキテクチャの違い
Offline RIA（Curl）
RIA（Curl）
一般的なWebアプリケーション
Server Server
Server

DB DB DB
更新要求

Model Model Model
•アプリケーションの状態保持
•アプリケーションの機能提供
データ要求
•変更をビューに通知変更通知
データ要求
変更通知
更新要求
HTTP
XML
データ要求更新要求リアルタイム
変更通知 SOAP
Webサービス
ポーリング
TCP/IP
テキスト
HTTP
XML
Controller SOAP
View Webサービス
TCP/IP
テキスト
•ビューを選択 Sync
DB
• 情報表示
DB同期
•更新を要求

Model
Model
•キャッシュデータを保持
•キャッシュデータを保持・DB同期
•変更をViewに通知
・DBアクセス
•変更をViewに通知
HTML HTTP

データ要求
変更通知更新要求更新要求
変更通知データ要求

View Controller Controller
View View
• Controllerに動きを報告

Curl applet OCC Curl applet
Browser

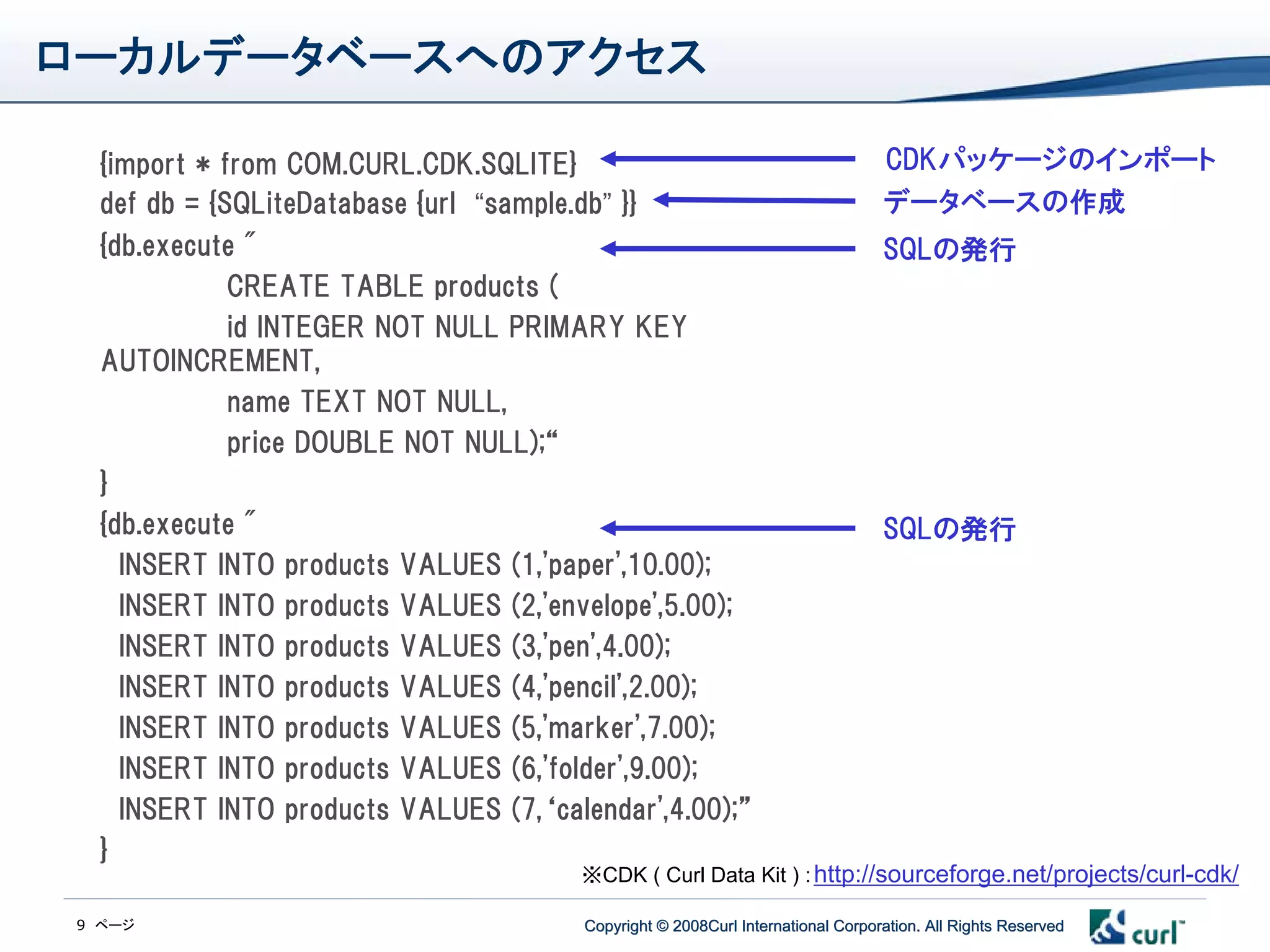

ローカルデータベースへのアクセス

CDKパッケージのインポート
{import * from COM.CURL.CDK.SQLITE}
データベースの作成
def db = {SQLiteDatabase {url “sample.db” }}
{db.execute quot; SQLの発行
CREATE TABLE products (
id INTEGER NOT NULL PRIMARY KEY
AUTOINCREMENT,
name TEXT NOT NULL,
price DOUBLE NOT NULL);“
}
{db.execute quot; SQLの発行
INSERT INTO products VALUES (1,'paper',10.00);
INSERT INTO products VALUES (2,'envelope',5.00);
INSERT INTO products VALUES (3,'pen',4.00);
INSERT INTO products VALUES (4,'pencil',2.00);
INSERT INTO products VALUES (5,'marker',7.00);
INSERT INTO products VALUES (6,'folder',9.00);
INSERT INTO products VALUES (7,‘calendar',4.00);”
}
※CDK ( Curl Data Kit ) : http://sourceforge.net/projects/curl-cdk/

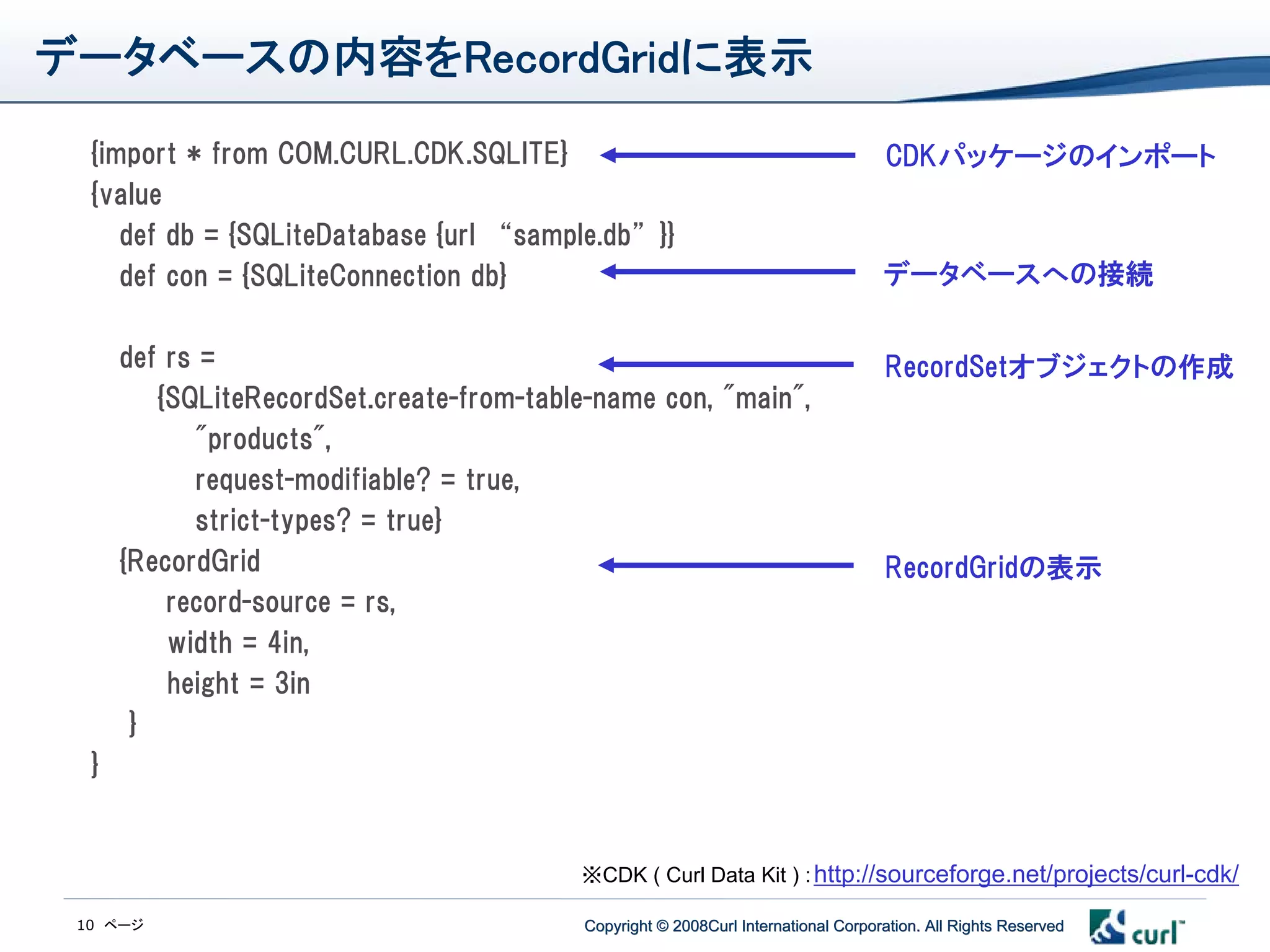

データベースの内容をRecordGridに表示
{import * from COM.CURL.CDK.SQLITE} CDKパッケージのインポート
{value
def db = {SQLiteDatabase {url “sample.db”}}
データベースへの接続
def con = {SQLiteConnection db}

def rs = RecordSetオブジェクトの作成
{SQLiteRecordSet.create-from-table-name con, quot;mainquot;,
quot;productsquot;,
request-modifiable? = true,
strict-types? = true}
{RecordGrid RecordGridの表示
record-source = rs,
width = 4in,
height = 3in
}
}

※CDK ( Curl Data Kit ) : http://sourceforge.net/projects/curl-cdk/

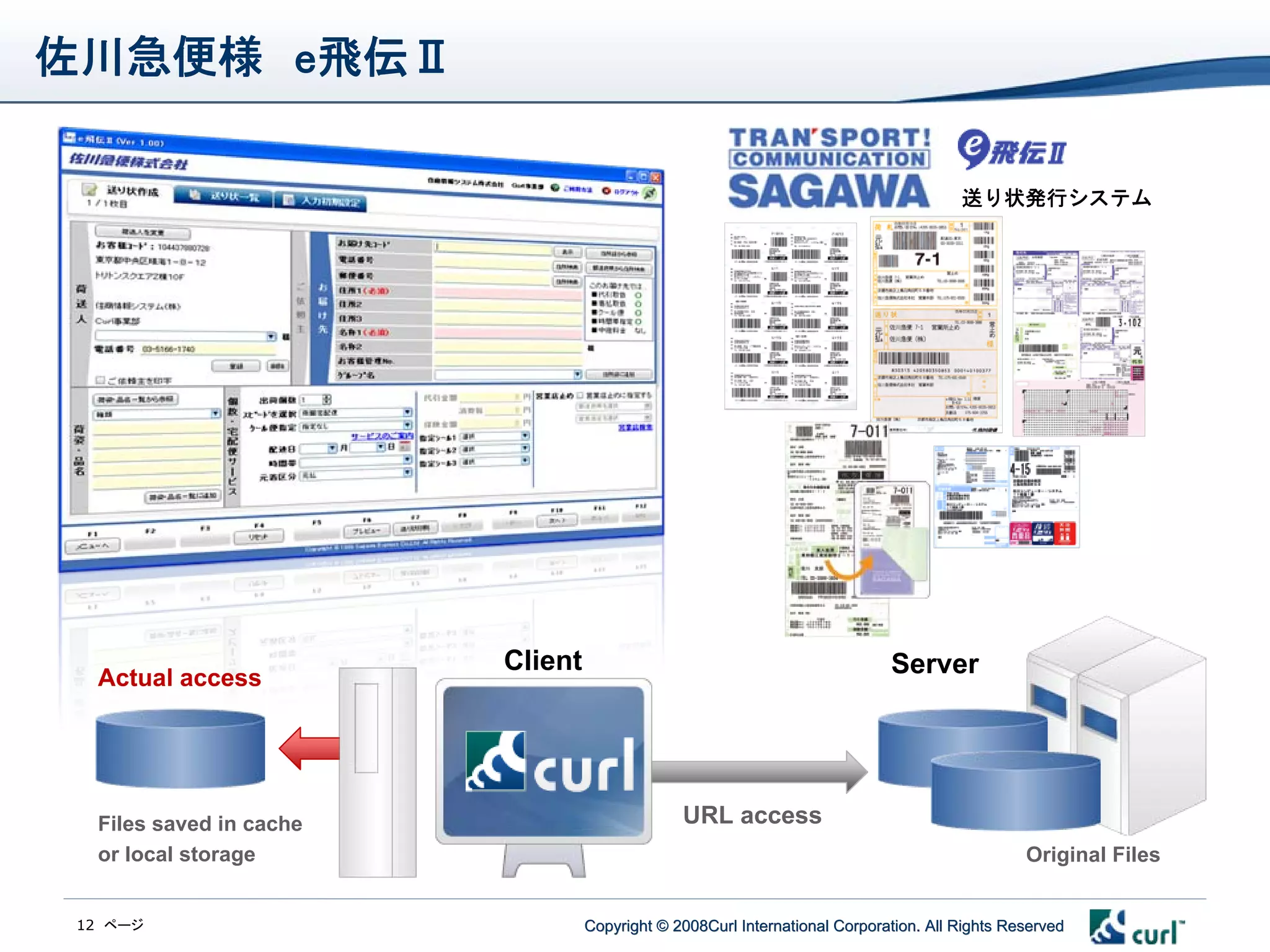

佐川急便様 e飛伝Ⅱ

http://www.sagawa-exp.co.jp/business/service/other/e-hiden.html



送り状発行システム

Client Server
Actual access

URL access
Files saved in cache
or local storage Original Files



インターネットに接続しているパソコンとプリンタさえあれば、送り状や飛脚メール便
ラベルをラクラク発行できます。送り状を記入する手間が省けるだけでなく、お届け
先の住所録機能や出荷データの取り込みなど、便利な機能が盛りだくさんです。

主な機能
カンタンに送り状を作成
お届け先の住所を入力するだけのカンタン操作で送り状を作成いただけます。

便利な送り状
送り状はシールタイプでお荷物へラクラク貼付け。お手持ちのプリンターでご利用
いただけます。
また、貴重品などの指定シールを送り状へ印刷することもできます。

お届け先の住所録
お届け先を住所録として保存いただけます。保存したお届け先を呼び出すだけの
カンタン操作で、送り状を作成いただけます。

出荷データの取り込み
出荷データをＣＳＶ形式で取り込めば、複数の送り状を一括で作成できます。

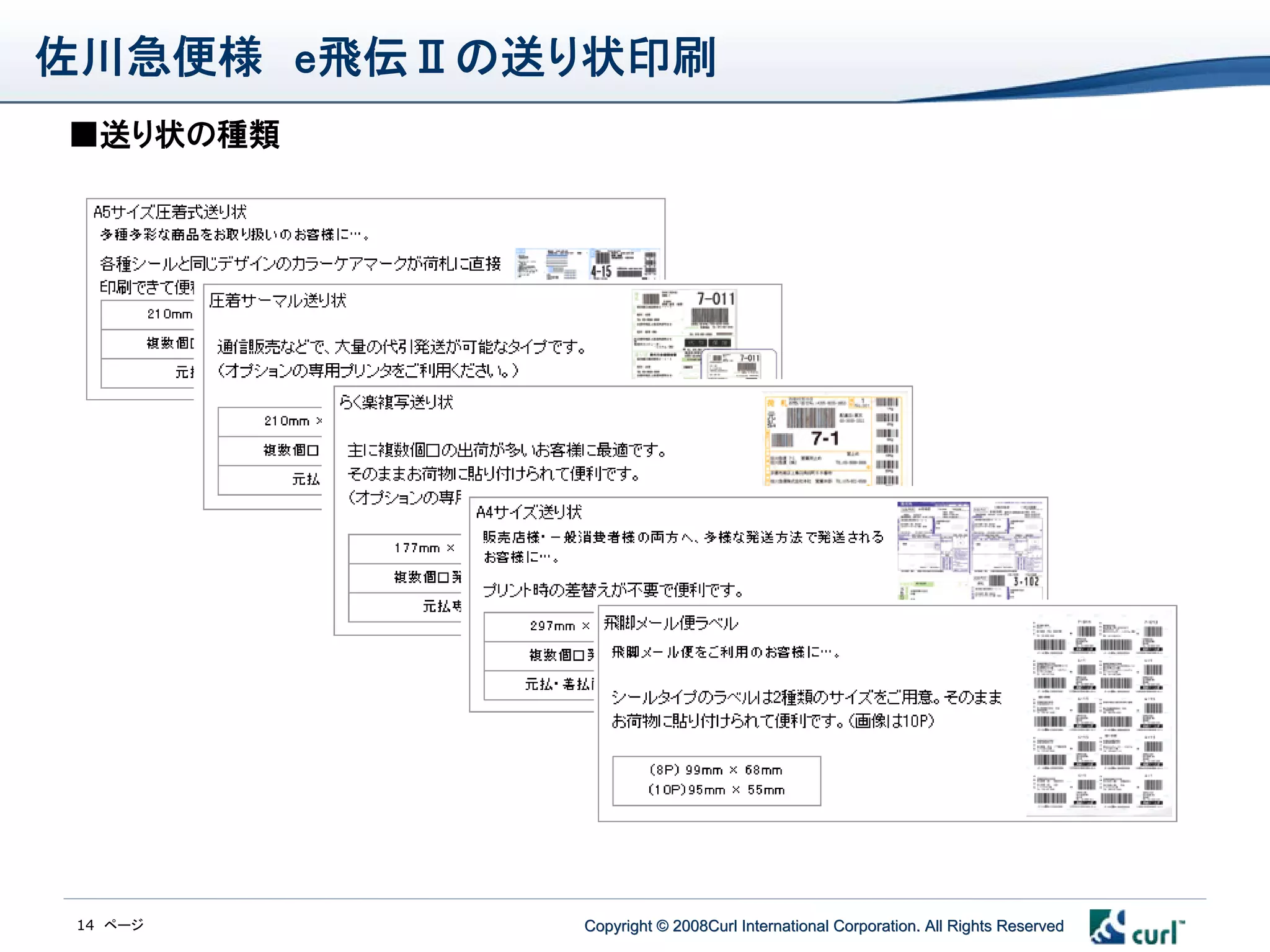

佐川急便様 e飛伝Ⅱの送り状印刷
■送り状の種類


システム概念図
（詳細情報削除）
システム概要図を表示


オフライン時の課題とポイント

ローカルDBとサーバーDBとの同期は？
明細情報（問合せ番号）のコードの採番は？
送り状の作成および印刷は？
ローカルＤＢやアプリケーションの破損障害への対応は？


ローカルDBとサーバーDBの同期
全件同期と差分同期を使い分けており、同期のタイミングはログイン時とポーリング方式
ユーザが任意に同期処理を行うことも可能！

クライアントDBとサーバーDBの簡略フローを表示


ユーザーデータを複数端末にてデータ共有する仕組み

同じユーザーＩＤが複数端末で使用でき、かつ端末間のデータを同期する仕組みを実現！

同一ユーザーで複数端末を使用する場合の端末間ＤＢ同期の図を表示


クライアント端末にのみ管理されるデータ

プリンタの設定や端末に依存する情報はサーバーに持たず、クライアントのみに持つことで
運用面でのメリットを実現！
クライアント端末のみに持つテープルの図を表示

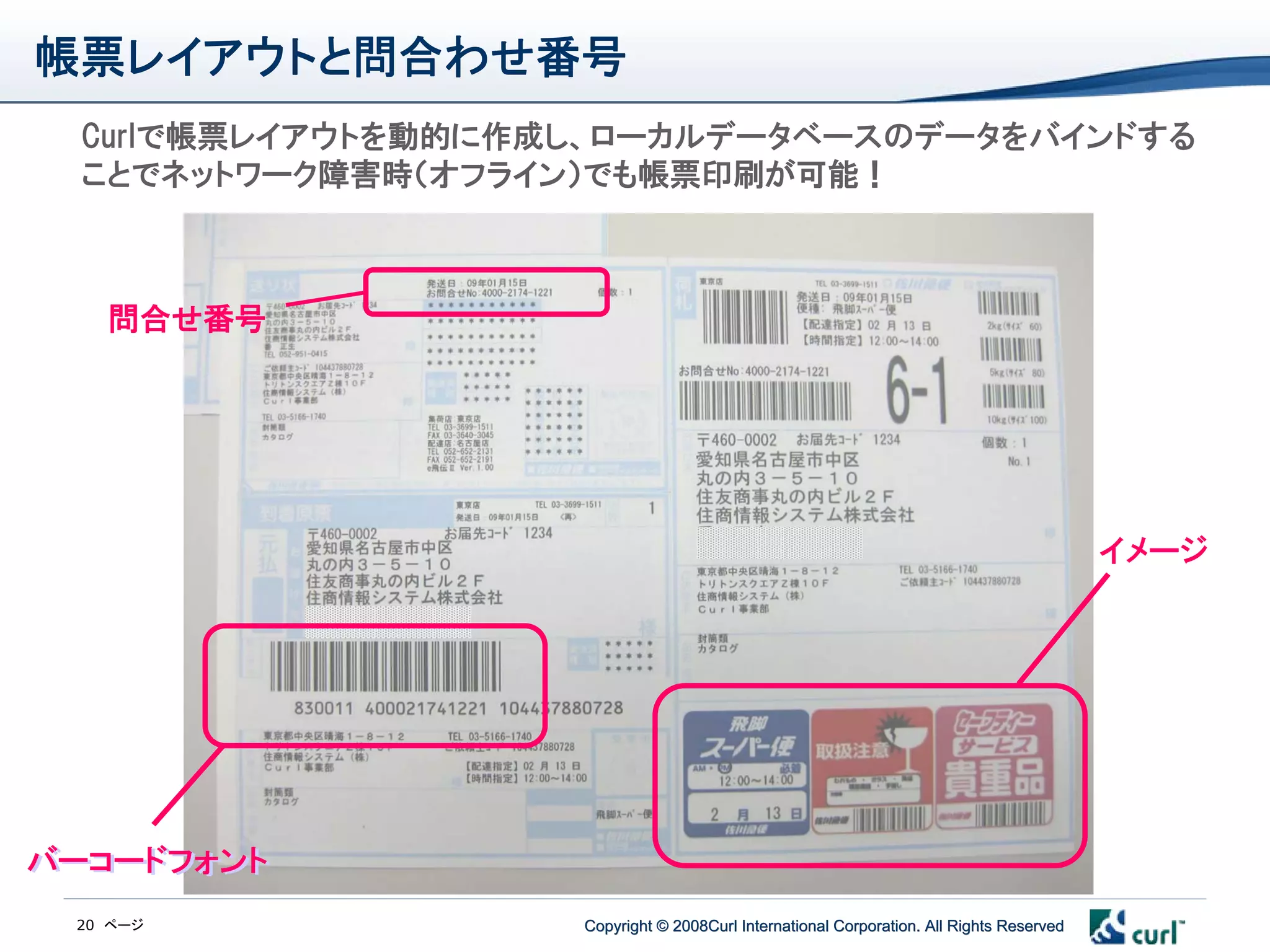

帳票レイアウトと問合わせ番号
Curlで帳票レイアウトを動的に作成し、ローカルデータベースのデータをバインドする
ことでネットワーク障害時（オフライン）でも帳票印刷が可能！

問合せ番号

イメージ

バーコードフォント
バーコードフォント

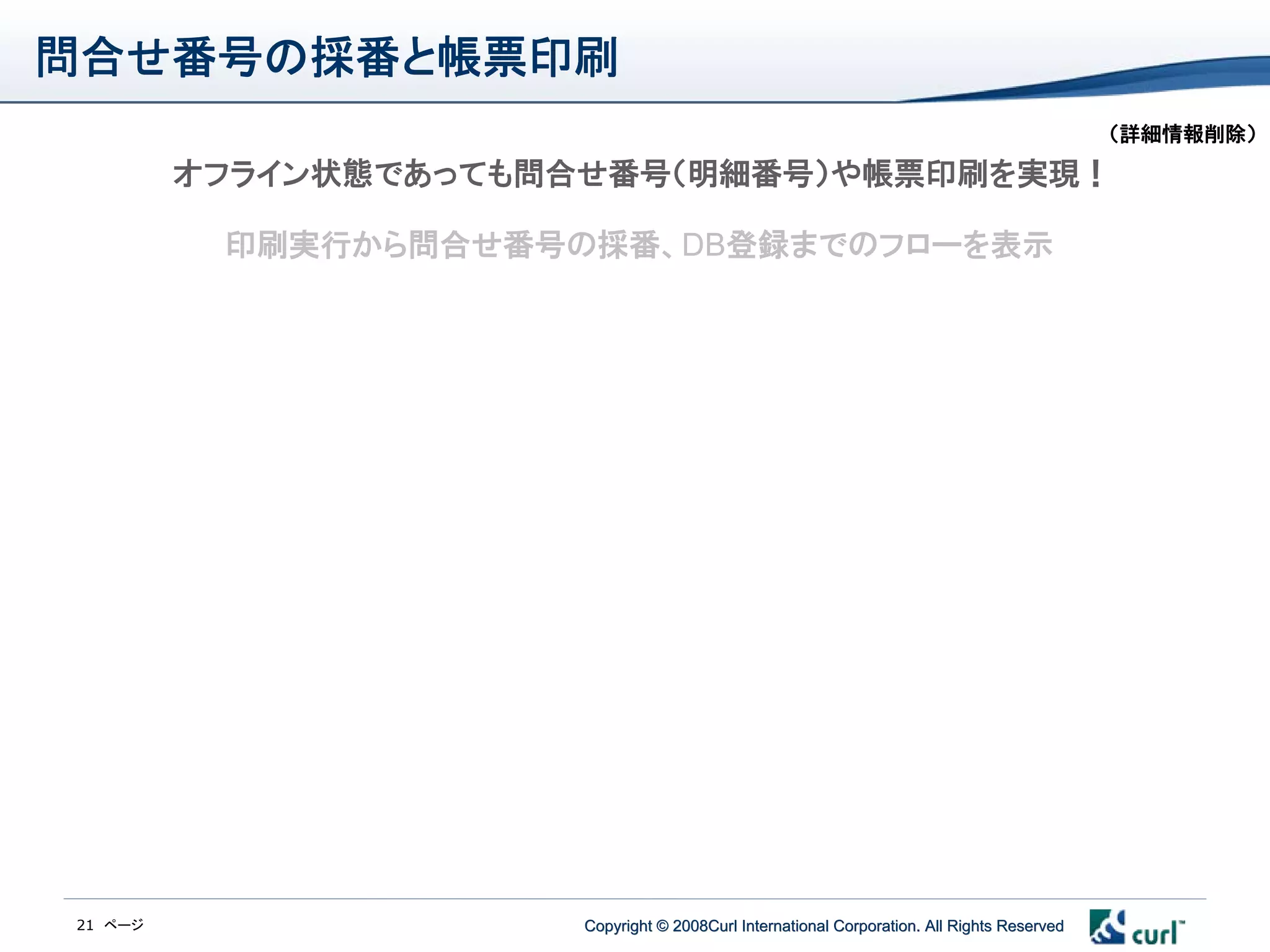

問合せ番号の採番と帳票印刷

オフライン状態であっても問合せ番号（明細番号）や帳票印刷を実現！

印刷実行から問合せ番号の採番、DB登録までのフローを表示

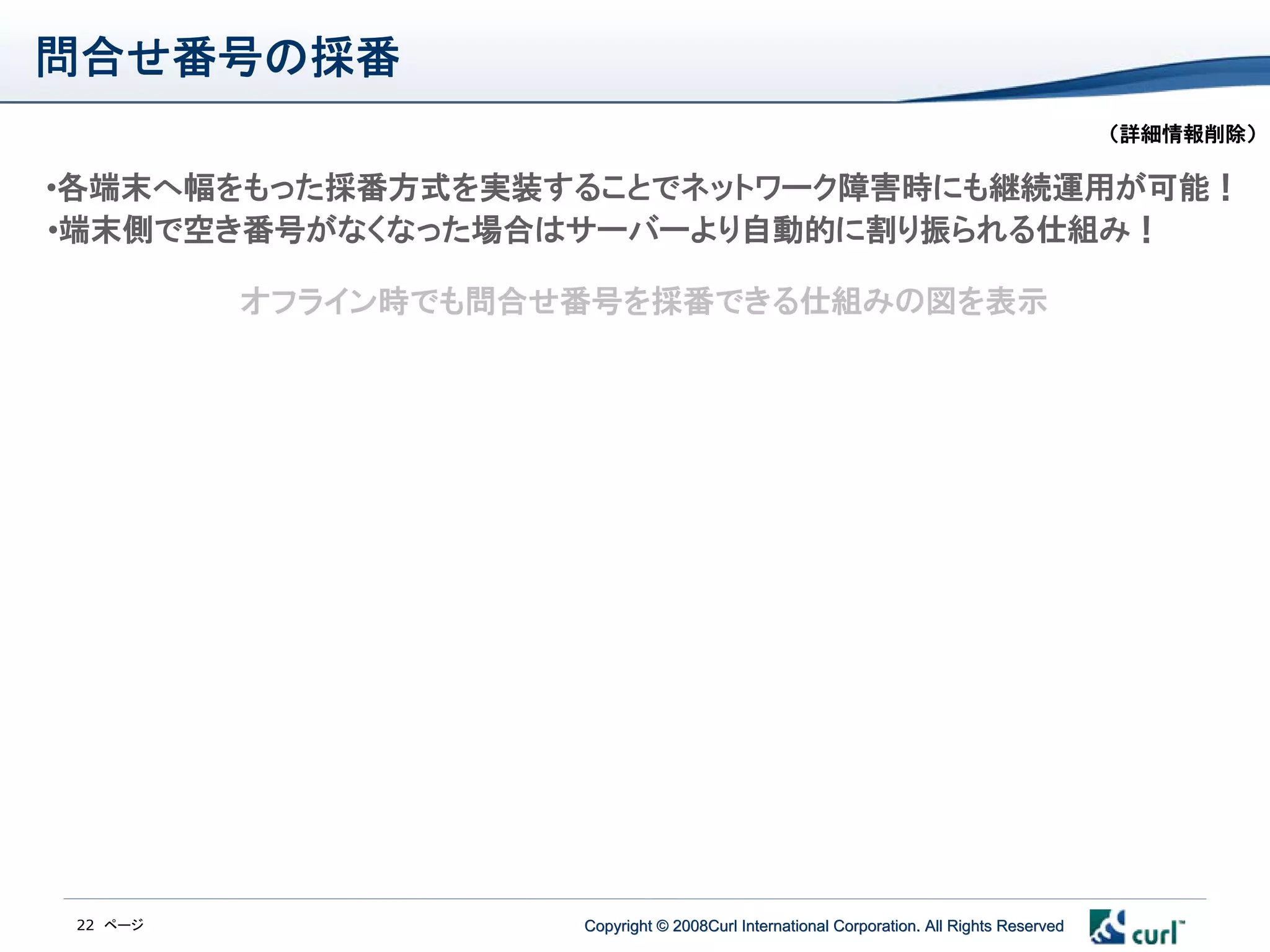

問合せ番号の採番

•各端末へ幅をもった採番方式を実装することでネットワーク障害時にも継続運用が可能！
•端末側で空き番号がなくなった場合はサーバーより自動的に割り振られる仕組み！

オフライン時でも問合せ番号を採番できる仕組みの図を表示

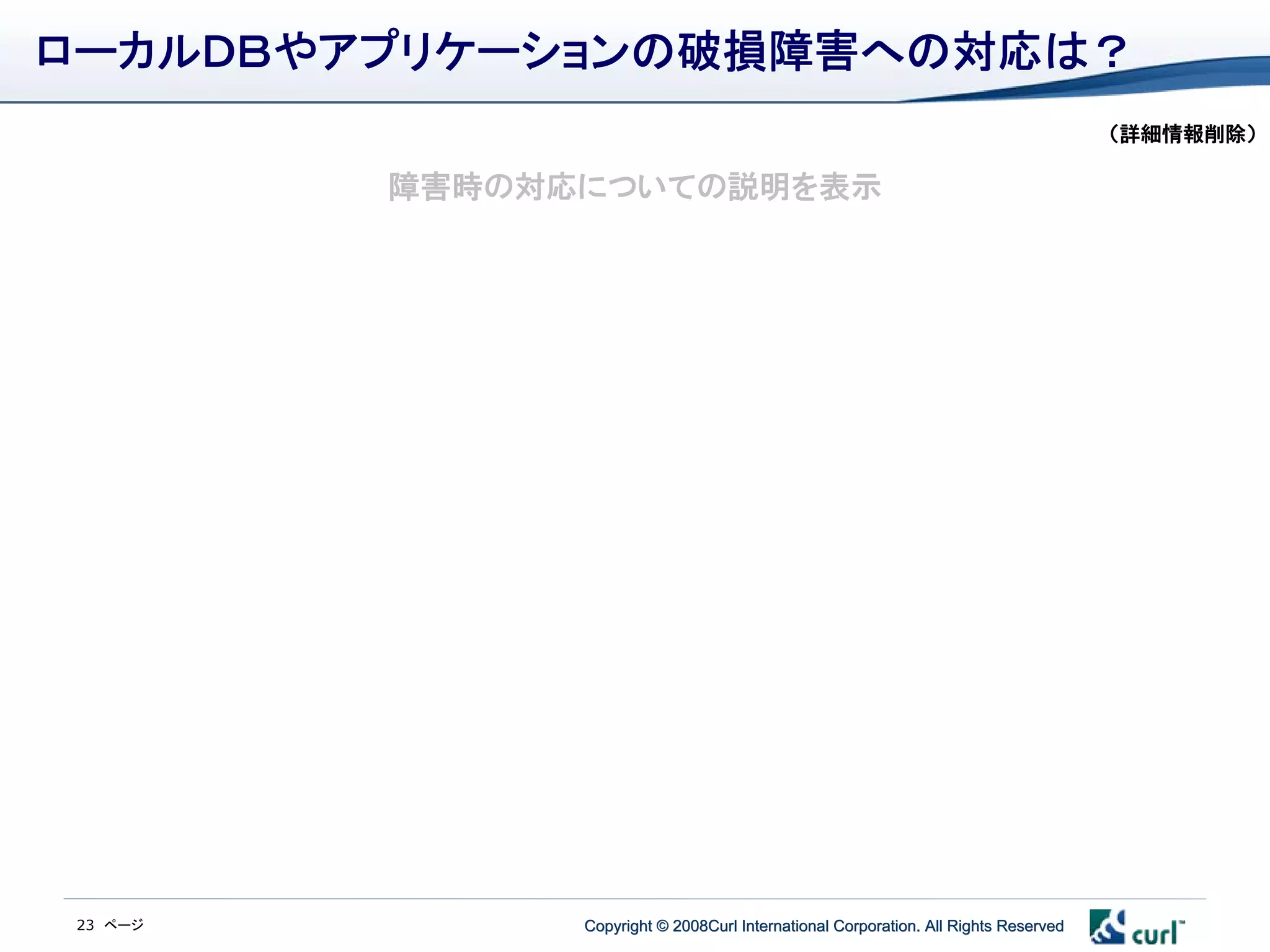

ローカルＤＢやアプリケーションの破損障害への対応は？

障害時の対応についての説明を表示

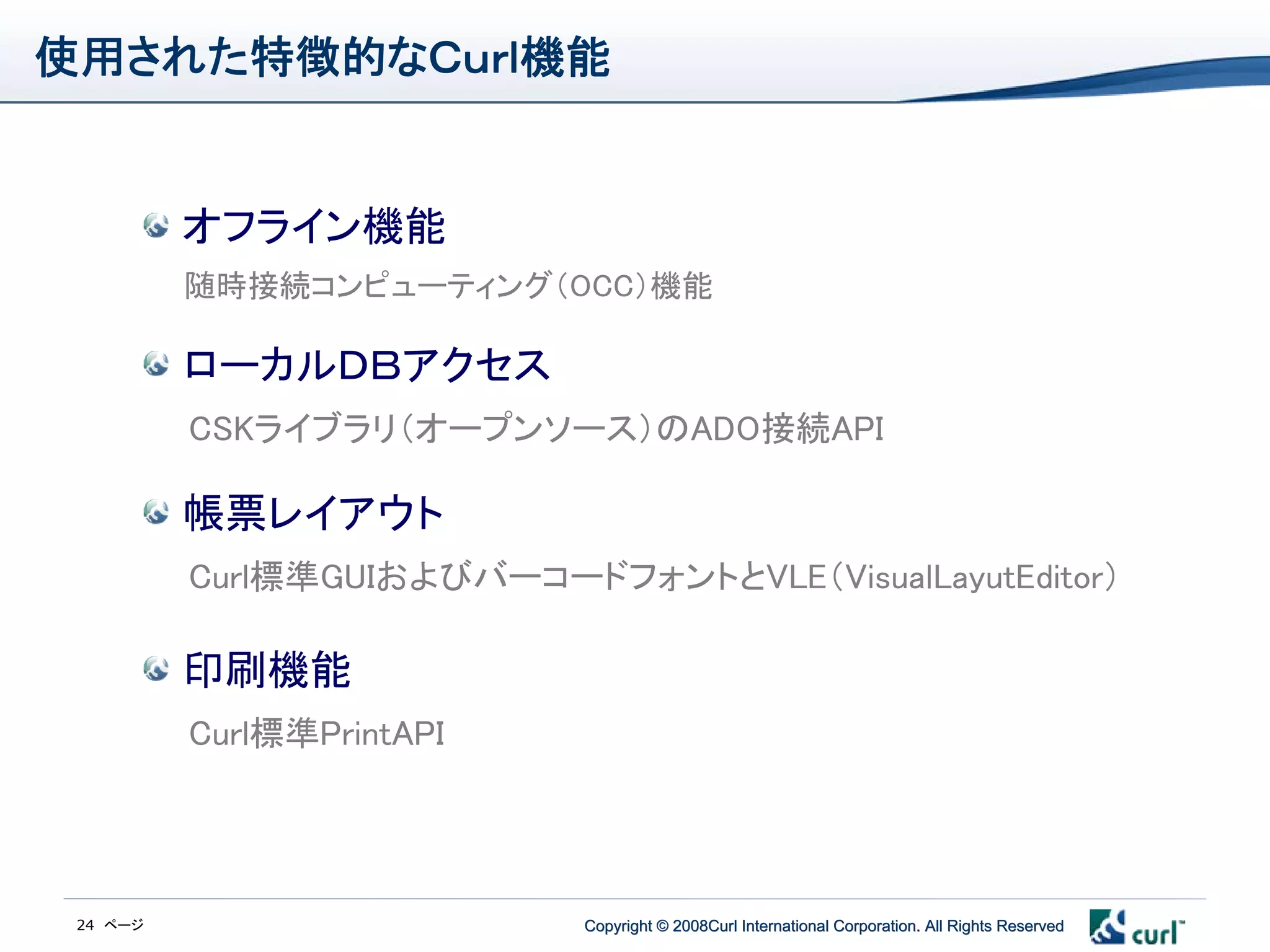

使用された特徴的なＣｕｒｌ機能

オフライン機能
随時接続コンピューティング（OCC）機能

ローカルＤＢアクセス
CSKライブラリ（オープンソース）のADO接続API

帳票レイアウト
Curl標準GUIおよびバーコードフォントとVLE（VisualLayutEditor）

印刷機能
Curl標準PrintAPI

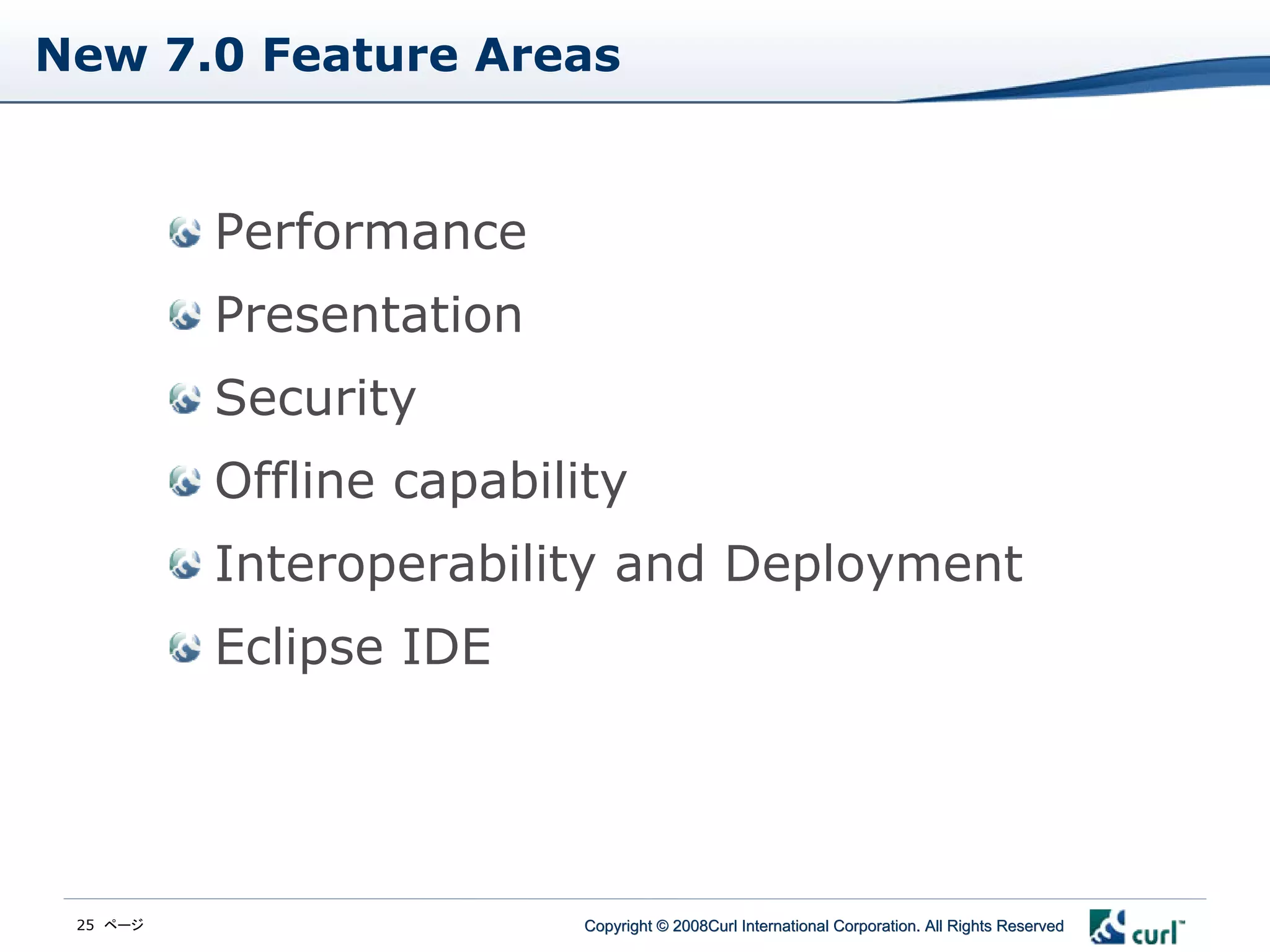

New 7.0 Feature Areas

Performance
Presentation
Security
Offline capability
Interoperability and Deployment

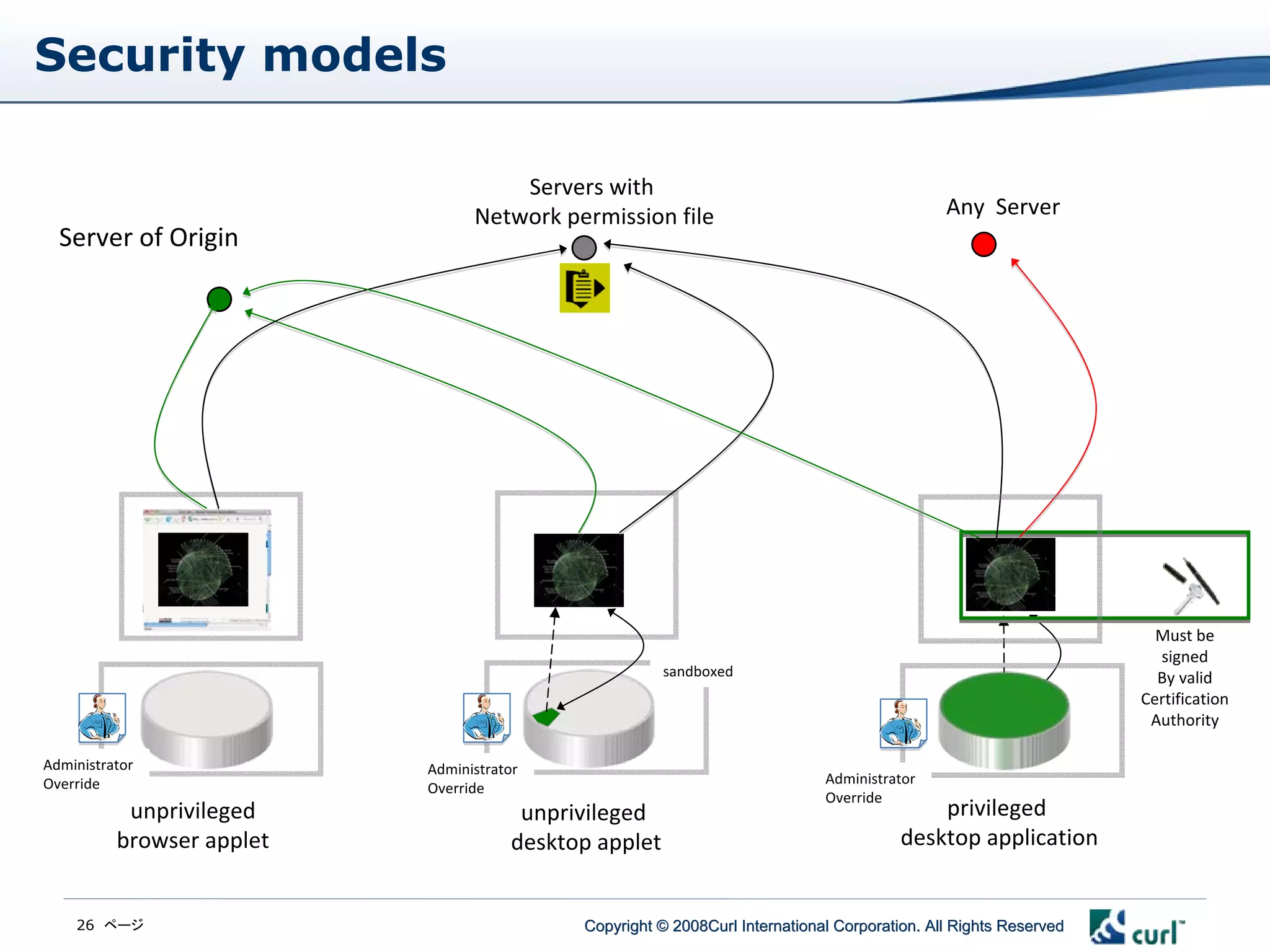

Eclipse IDE


Security models

Servers with
Any Server
Network permission file
Server of Origin

Must be
signed
sandboxed By valid
Certification
Authority

Administrator Administrator
Administrator
Override Override
Override
privileged
unprivileged unprivileged
desktop application
browser applet desktop applet

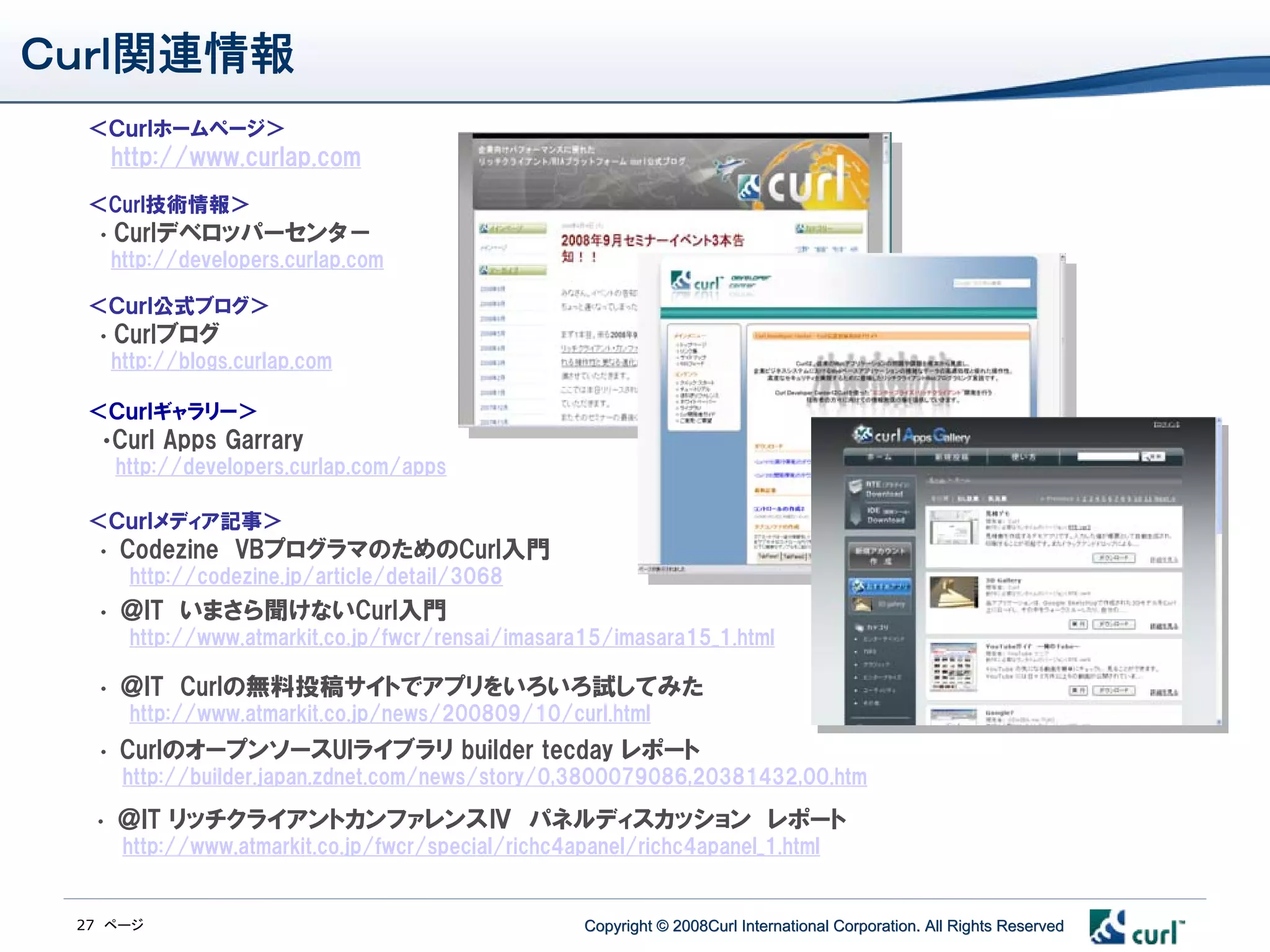

Ｃｕｒｌ関連情報
＜Ｃｕｒｌホームページ＞
http://www.curlap.com
＜Curl技術情報＞
Curlデベロッパーセンタ－
・
http://developers.curlap.com

＜Ｃｕｒｌ公式ブログ＞
Curlブログ
・
http://blogs.curlap.com

＜Ｃｕｒｌギャラリー＞
・Curl Apps Garrary
http://developers.curlap.com/apps

＜Ｃｕｒｌメディア記事＞
Codezine VBプログラマのためのCurl入門
・
http://codezine.jp/article/detail/3068
＠IT いまさら聞けないCurl入門
・
http://www.atmarkit.co.jp/fwcr/rensai/imasara15/imasara15_1.html

＠IT Curlの無料投稿サイトでアプリをいろいろ試してみた
・
http://www.atmarkit.co.jp/news/200809/10/curl.html
CurlのオープンソースUIライブラリ builder tecday レポート
・
http://builder.japan.zdnet.com/news/story/0,3800079086,20381432,00.htm

＠IT リッチクライアントカンファレンスⅣ パネルディスカッションレポート
・
http://www.atmarkit.co.jp/fwcr/special/richc4apanel/richc4apanel_1.html


株式会社カールへお問合せ下さい。

E-Mail info@curlap.com
URL http://www. curlap.com
Blog http://blogs.curlap.com
