123D Design 을 이용한 3D 모델링 기초를 실습합니다.

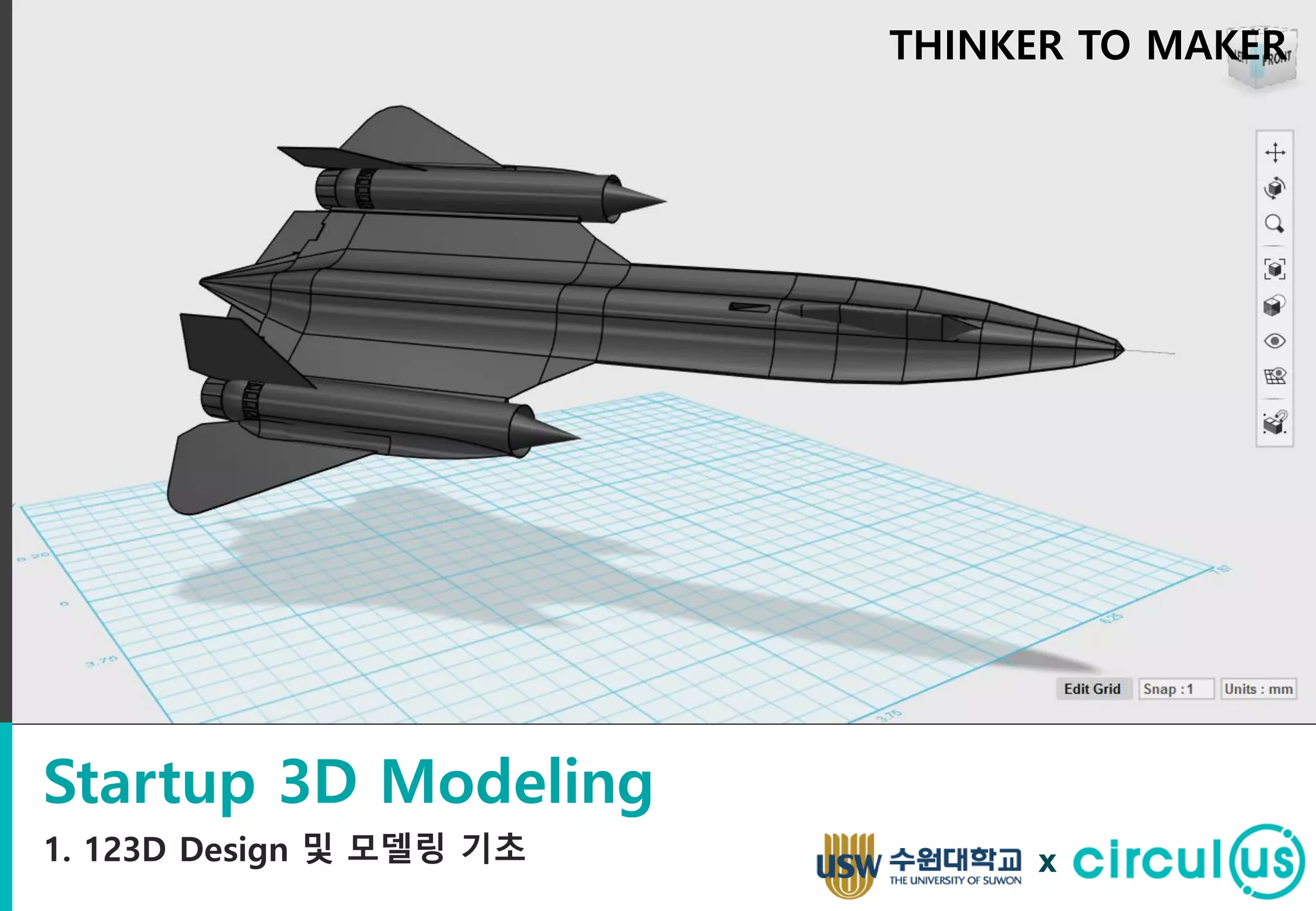

1. Startup 3D Modeling
1. 123D Design 및 모델링 기초
THINKER TO MAKER
x

2. 123D Design
THINKER TO MAKER

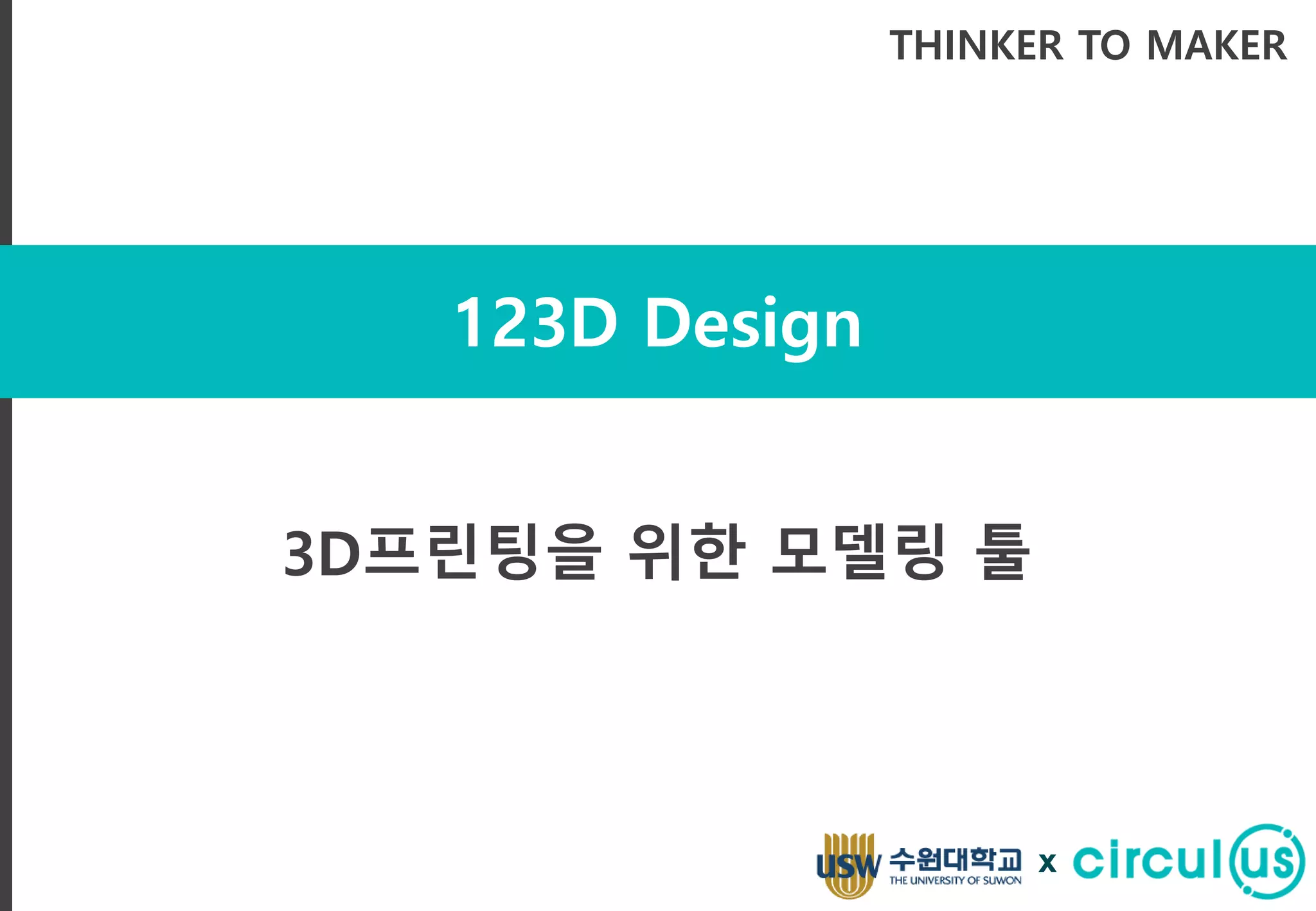

3D프린팅을 위한 모델링 툴
x

3. 3D 프린터

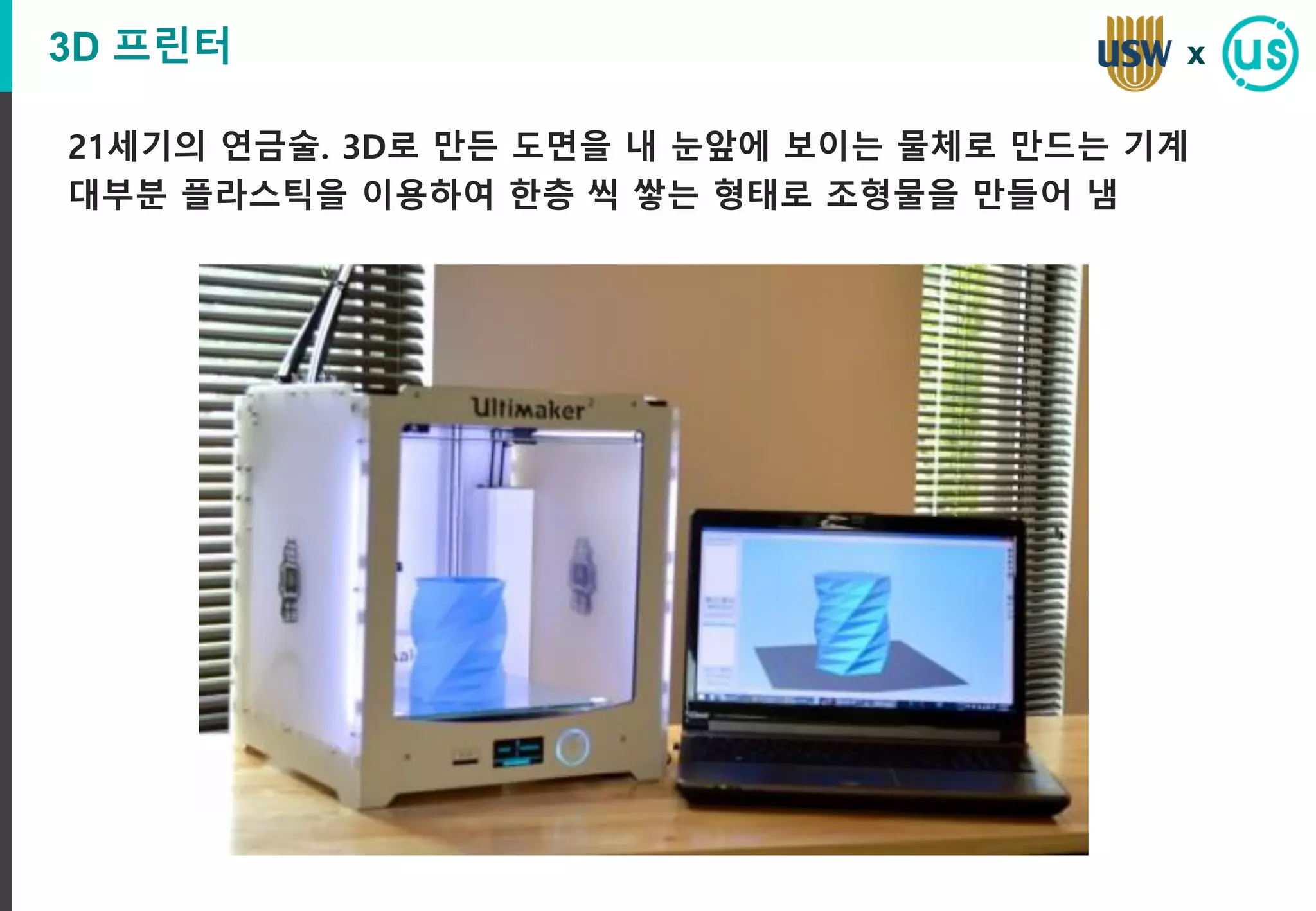

21세기의 연금술. 3D로 만든 도면을 내 눈앞에 보이는 물체로 만드는 기계
대부분 플라스틱을 이용하여 한층 씩 쌓는 형태로 조형물을 만들어 냄
x

4. 재료 선정

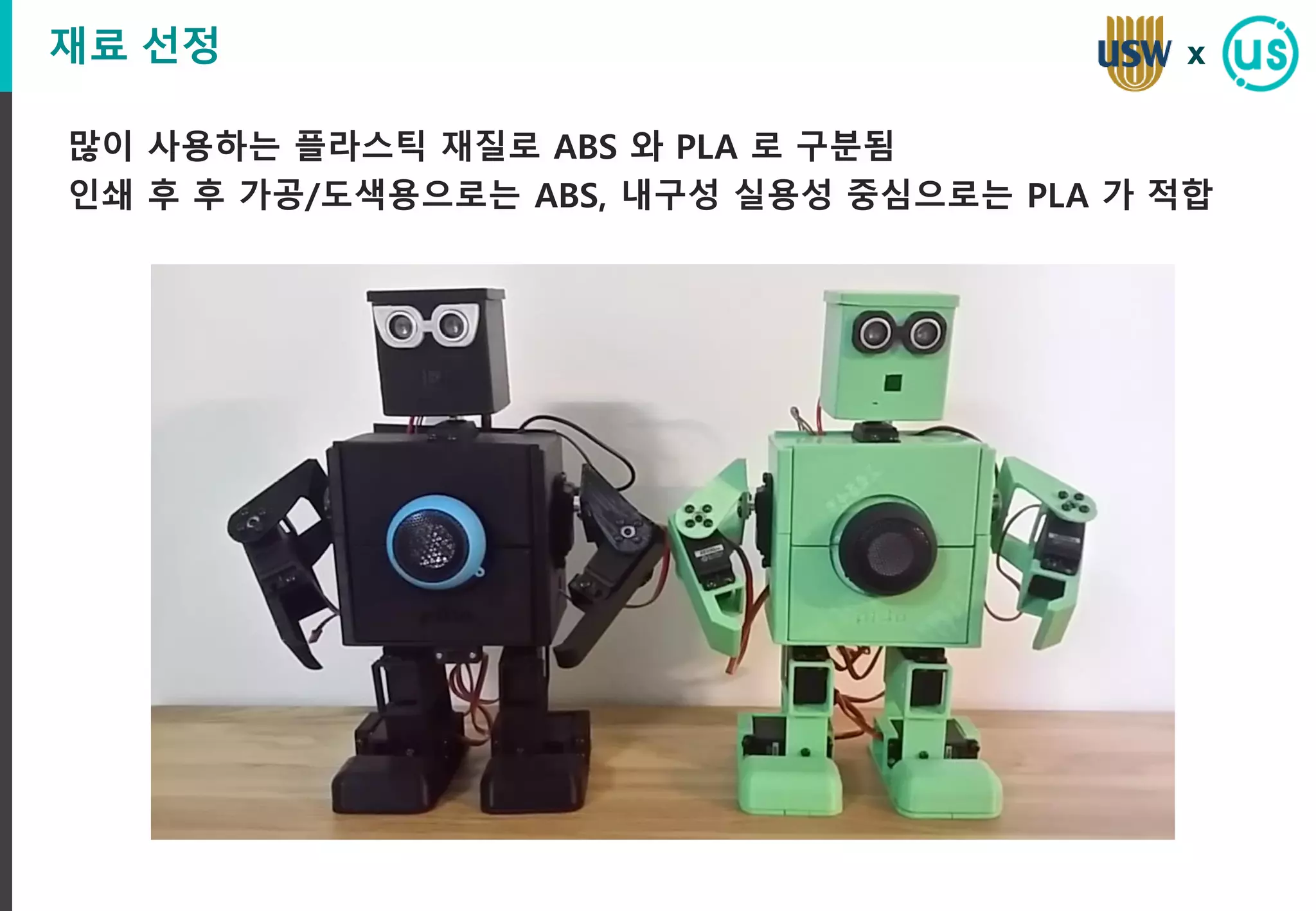

많이 사용하는 플라스틱 재질로 ABS 와 PLA 로 구분됨
인쇄 후 후 가공/도색용으로는 ABS, 내구성 실용성 중심으로는 PLA 가 적합
x

5. 재료 선정
많이 사용하는 플라스틱 재질로 ABS 와 PLA 로 구분됨
인쇄 후 후 가공/도색용으로는 ABS, 내구성 실용성 중심으로는 PLA 가 적합
x

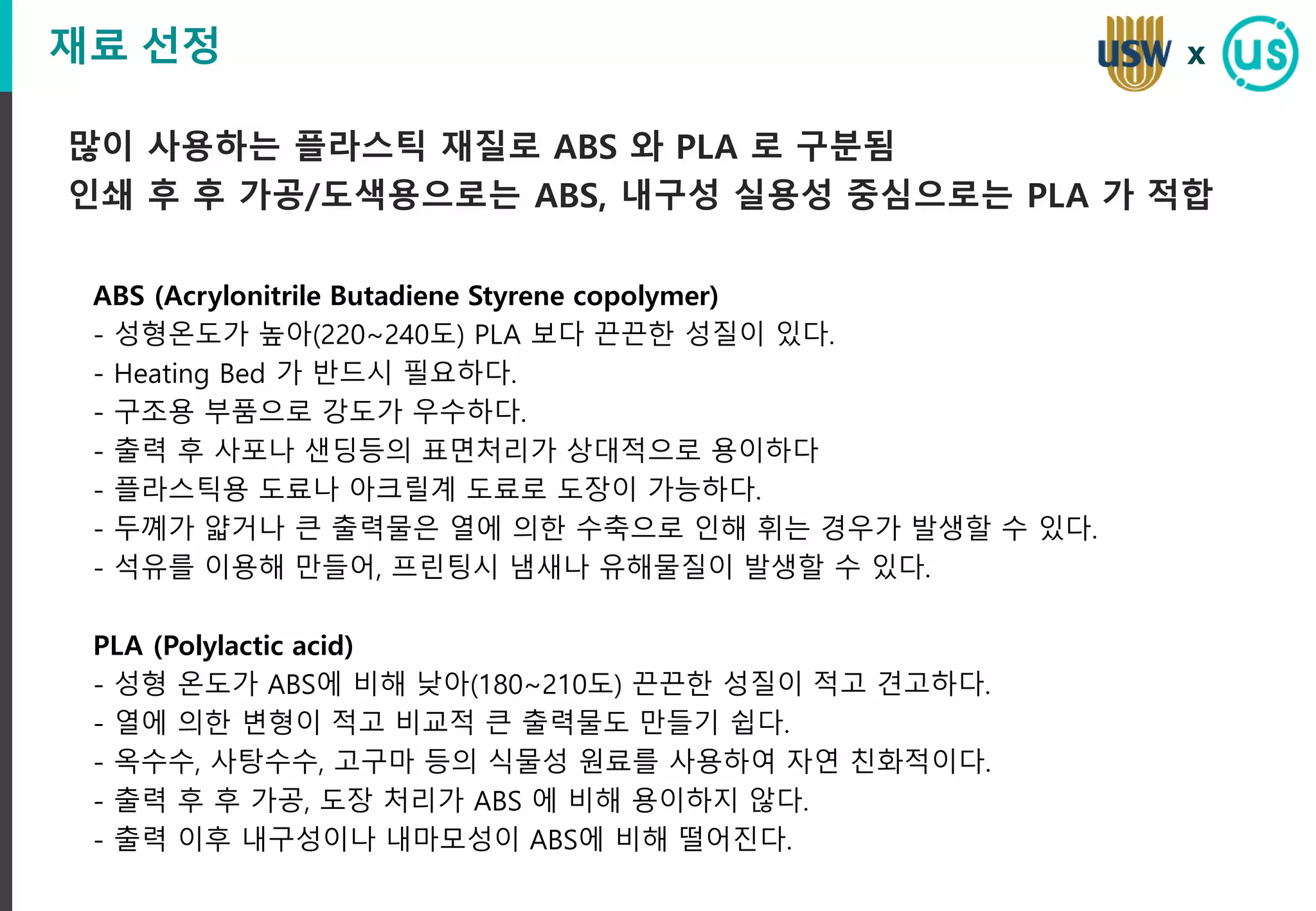

ABS (Acrylonitrile Butadiene Styrene copolymer)
- 성형온도가 높아(220~240도) PLA 보다 끈끈한 성질이 있다.
- Heating Bed 가 반드시 필요하다.
- 구조용 부품으로 강도가 우수하다.
- 출력 후 사포나 샌딩등의 표면처리가 상대적으로 용이하다
- 플라스틱용 도료나 아크릴계 도료로 도장이 가능하다.
- 두꼐가 얇거나 큰 출력물은 열에 의한 수축으로 인해 휘는 경우가 발생할 수 있다.
- 석유를 이용해 만들어, 프린팅시 냄새나 유해물질이 발생할 수 있다.
PLA (Polylactic acid)
- 성형 온도가 ABS에 비해 낮아(180~210도) 끈끈한 성질이 적고 견고하다.
- 열에 의한 변형이 적고 비교적 큰 출력물도 만들기 쉽다.
- 옥수수, 사탕수수, 고구마 등의 식물성 원료를 사용하여 자연 친화적이다.
- 출력 후 후 가공, 도장 처리가 ABS 에 비해 용이하지 않다.
- 출력 이후 내구성이나 내마모성이 ABS에 비해 떨어진다.

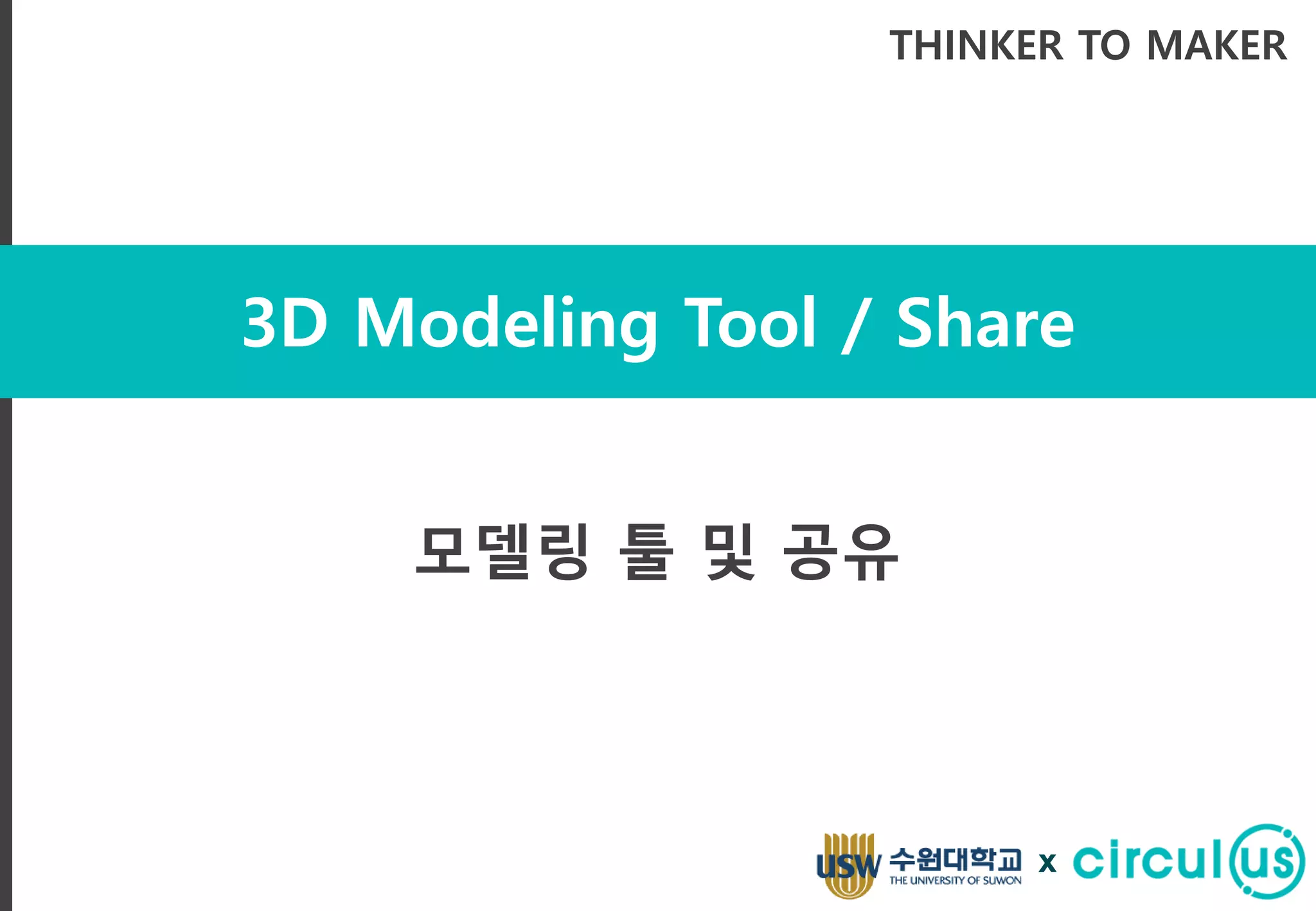

6. 3D Modeling Tool / Share
THINKER TO MAKER
모델링 툴 및 공유
x

7. Autodesk 123D Design
3D MAX 로 유명한 Autodesk 사의 3D프린팅을 위한 대표 프로그램
3D MAX 가 비싼 전문가 용이라면, 123D Design 은 무료로 쉽게 사용
x

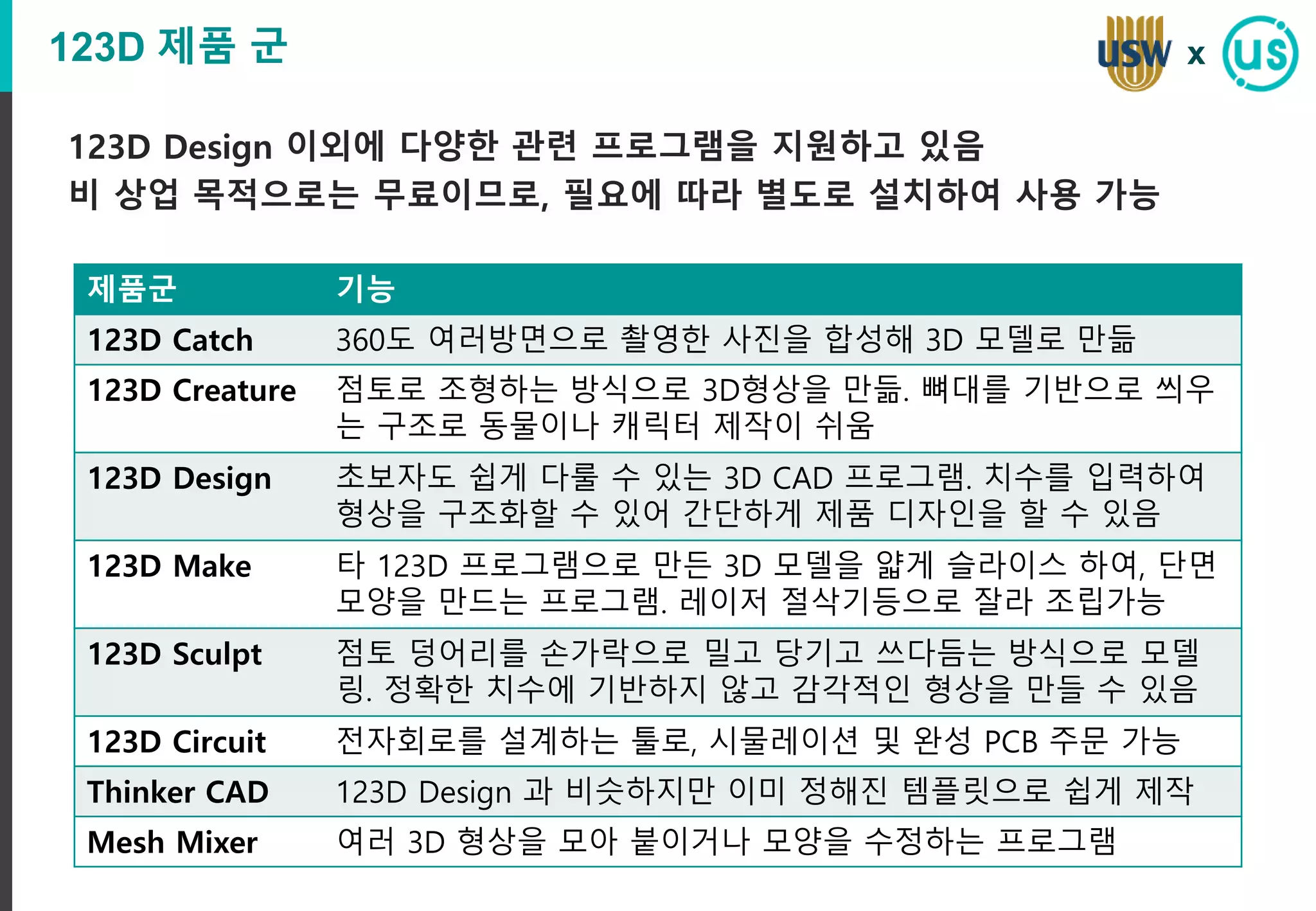

8. 123D 제품 군
123D Design 이외에 다양한 관련 프로그램을 지원하고 있음
비 상업 목적으로는 무료이므로, 필요에 따라 별도로 설치하여 사용 가능
x
제품군 기능
123D Catch 360도 여러방면으로 촬영한 사진을 합성해 3D 모델로 만듦
123D Creature 점토로 조형하는 방식으로 3D형상을 만듦. 뼈대를 기반으로 씌우
는 구조로 동물이나 캐릭터 제작이 쉬움
123D Design 초보자도 쉽게 다룰 수 있는 3D CAD 프로그램. 치수를 입력하여
형상을 구조화할 수 있어 간단하게 제품 디자인을 할 수 있음
123D Make 타 123D 프로그램으로 만든 3D 모델을 얇게 슬라이스 하여, 단면
모양을 만드는 프로그램. 레이저 절삭기등으로 잘라 조립가능
123D Sculpt 점토 덩어리를 손가락으로 밀고 당기고 쓰다듬는 방식으로 모델
링. 정확한 치수에 기반하지 않고 감각적인 형상을 만들 수 있음
123D Circuit 전자회로를 설계하는 툴로, 시물레이션 및 완성 PCB 주문 가능
Thinker CAD 123D Design 과 비슷하지만 이미 정해진 템플릿으로 쉽게 제작
Mesh Mixer 여러 3D 형상을 모아 붙이거나 모양을 수정하는 프로그램

9. Sketchup Make

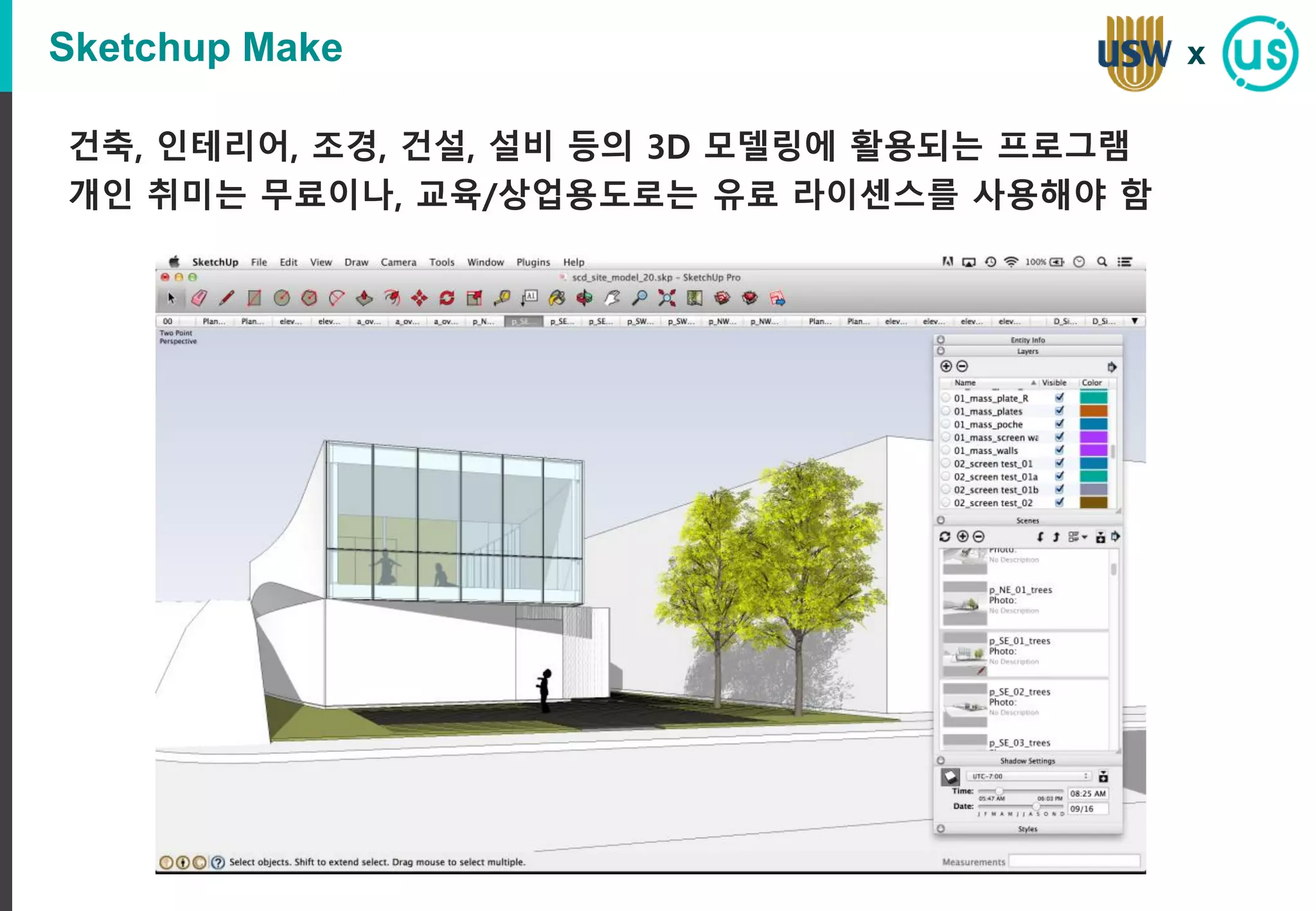

건축, 인테리어, 조경, 건설, 설비 등의 3D 모델링에 활용되는 프로그램
개인 취미는 무료이나, 교육/상업용도로는 유료 라이센스를 사용해야 함
x

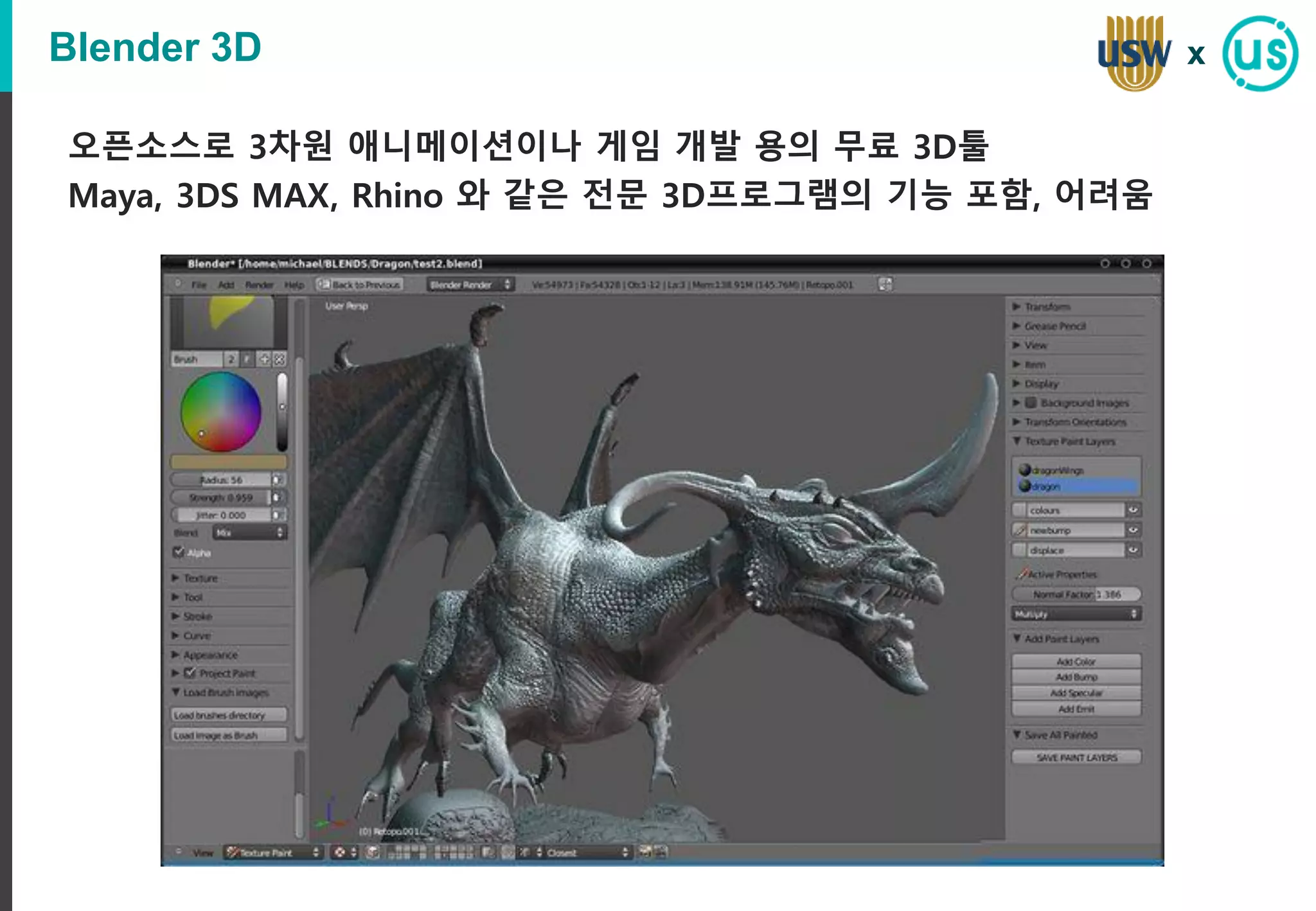

10. Blender 3D
오픈소스로 3차원 애니메이션이나 게임 개발 용의 무료 3D툴
Maya, 3DS MAX, Rhino 와 같은 전문 3D프로그램의 기능 포함, 어려움
x

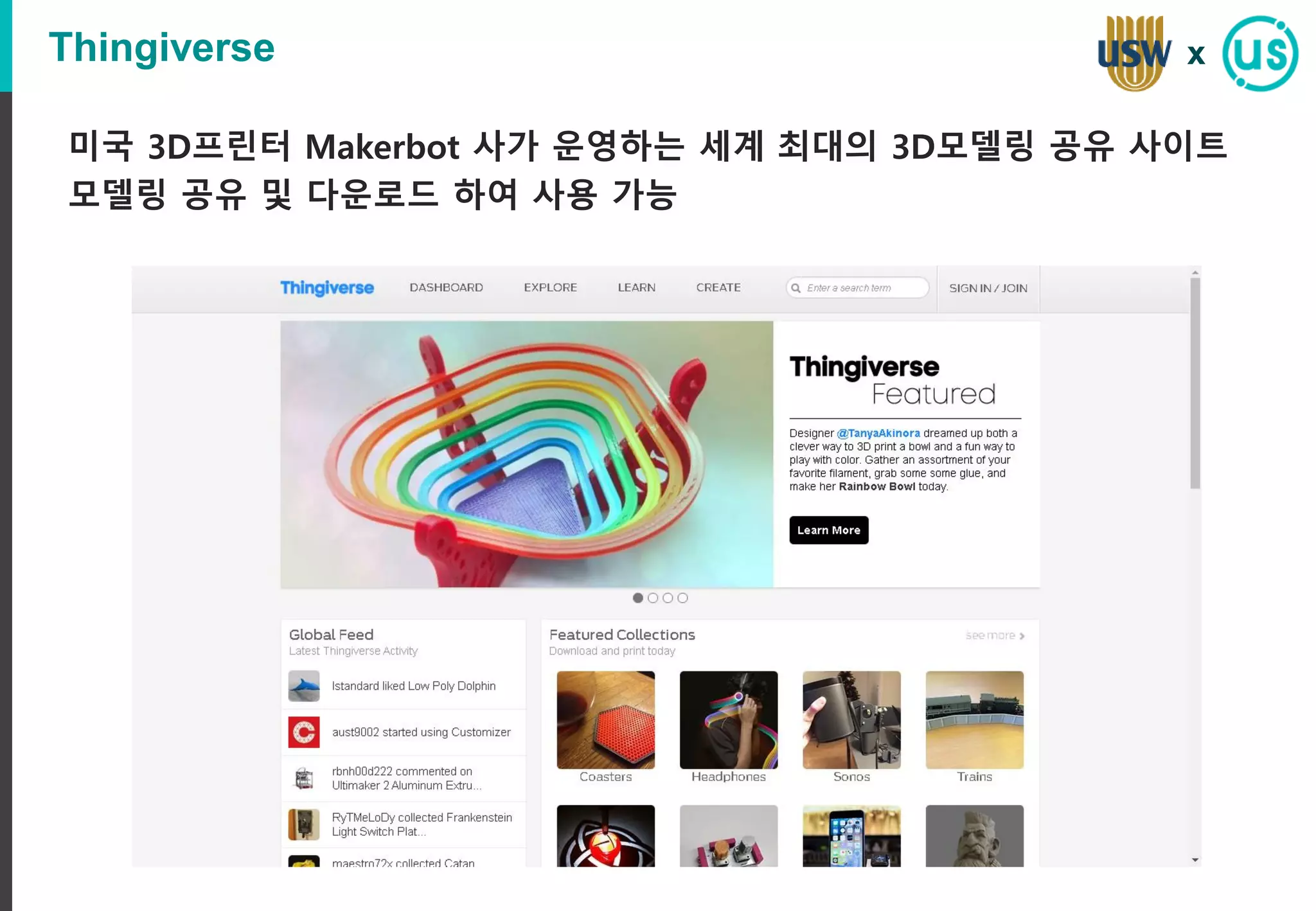

11. Thingiverse
미국 3D프린터 Makerbot 사가 운영하는 세계 최대의 3D모델링 공유 사이트
모델링 공유 및 다운로드 하여 사용 가능
x

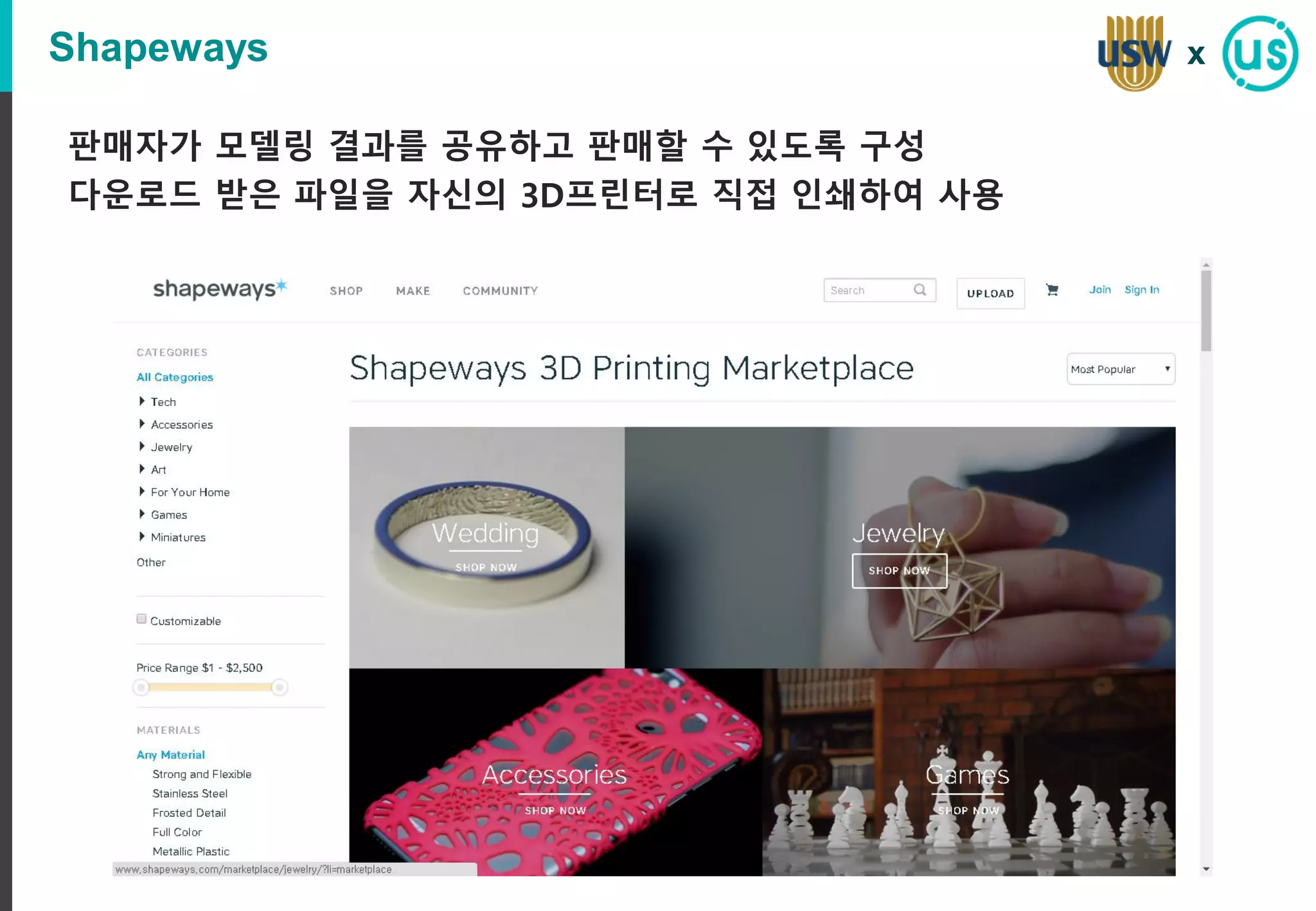

12. Shapeways
판매자가 모델링 결과를 공유하고 판매할 수 있도록 구성
다운로드 받은 파일을 자신의 3D프린터로 직접 인쇄하여 사용
x

13. 123D Design 기초
THINKER TO MAKER
모델링 툴 선정
x

14. 123D Design 다운로드/설치
http://www.123dapp.com/design
PC, MAC, iPad 용으로 사용 가능. 다운로드 후 PC에 설치
x

15. 123D 시작하기

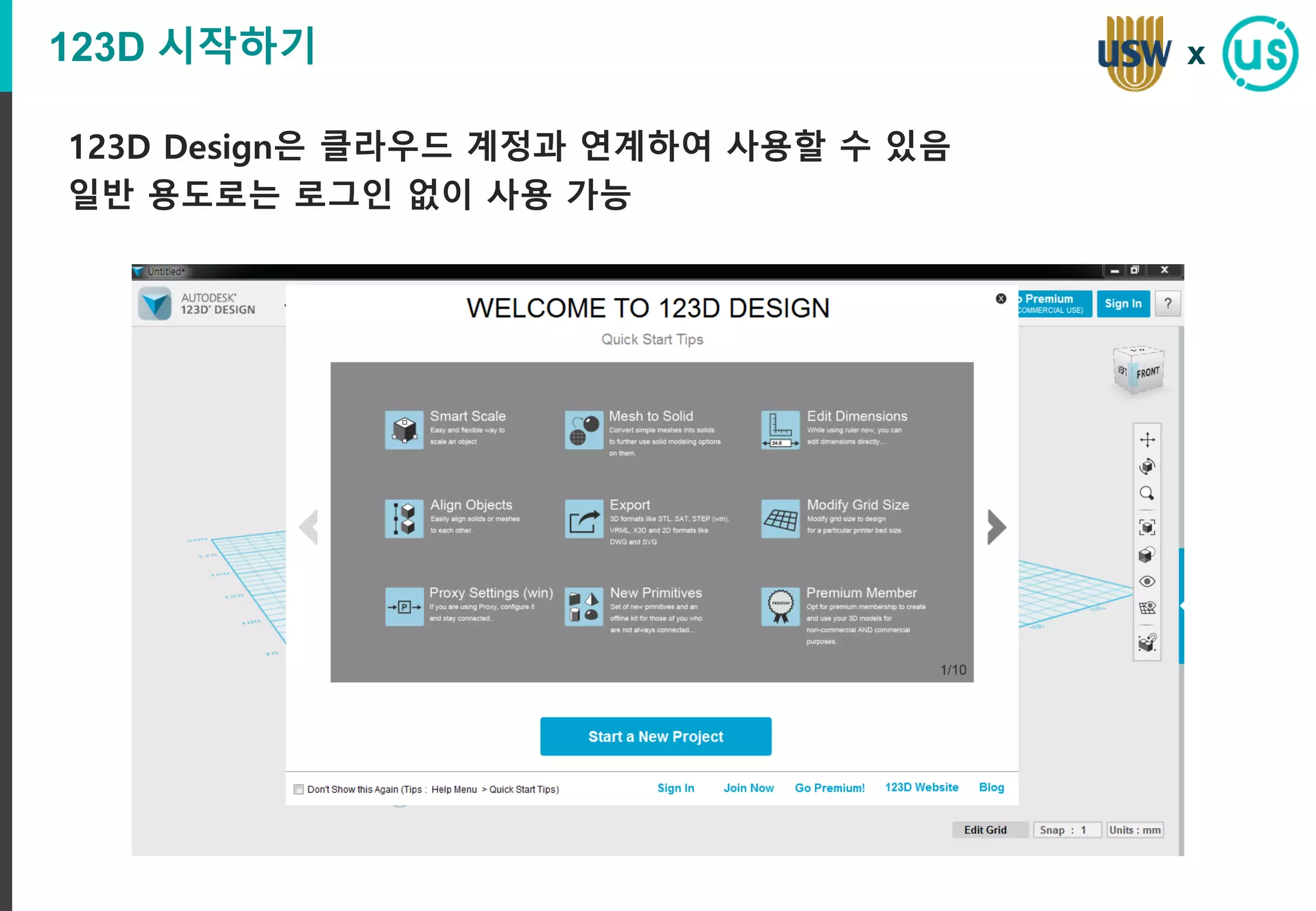

123D Design은 클라우드 계정과 연계하여 사용할 수 있음
일반 용도로는 로그인 없이 사용 가능
x

16. 기본 도형 – Primitives

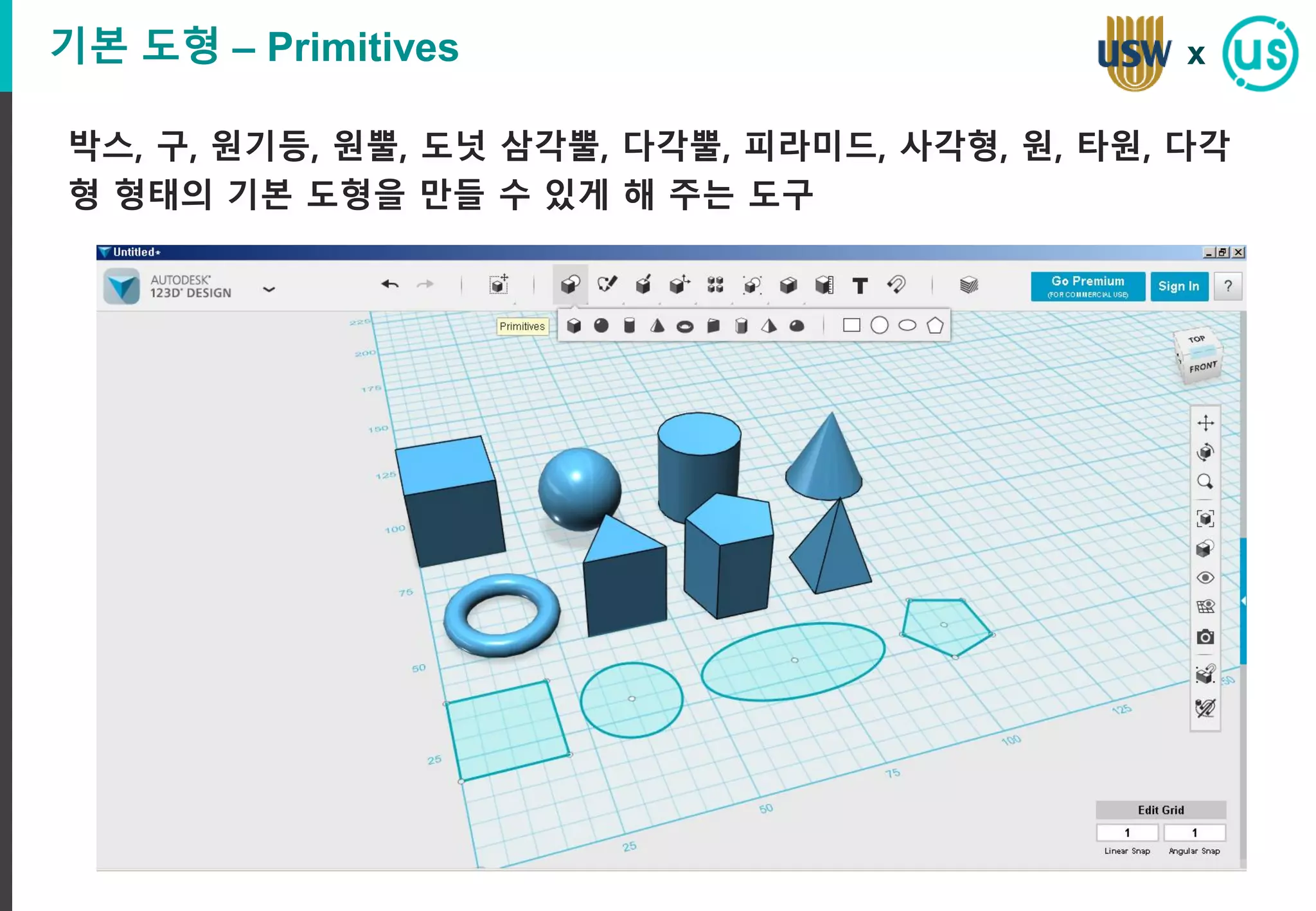

박스, 구, 원기등, 원뿔, 도넛 삼각뿔, 다각뿔, 피라미드, 사각형, 원, 타원, 다각
형 형태의 기본 도형을 만들 수 있게 해 주는 도구
x

17. 스케치 – Scatch
사각형, 원, 타원, 다각형, 폴리선, 곡선, 중심점 호, 3점 호, 스케치 모깍기, 잘
라내기, 연장, 간격 띄우기 형상 투영 등의 기능을 제공 함
x

18. 작도 – Construct
돌출, 스윕, 회전, 로프트를 통해 형상을 만들어 낼 수 있음
x

19. 편집 - Modify
밀고 당기기, 비틀기, 면 분할, 모깍기, 모따기, 솔리드 분할, 쉘 등의 기능을
지원함
x

20. 문자 - Text
문자 설정 창이 표시되면 원하는 글꼴 형식과 텍스트를 입력할 수 있음
x

21. 스냅 - Snap
문자 설정 창이 표시되면 원하는 글꼴 형식과 텍스트를 입력할 수 있음
x
