123D Design - 정리함 만들기
- 1. Startup 3D Modeling 4-2정리함 모델링 THINKER TO MAKER x
- 2. 기본 정리함 구성 THINKERTO MAKER Rectangle, Shell, Extrude x

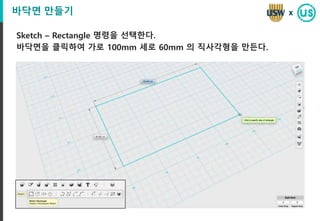

- 3. 바닥면 만들기 Sketch –Rectangle 명령을 선택한다. 바닥면을 클릭하여 가로 100mm 세로 60mm 의 직사각형을 만든다. x

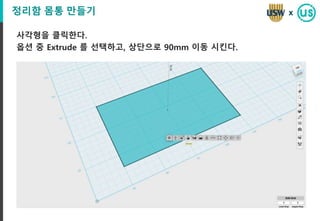

- 4. 정리함 몸통 만들기 사각형을클릭한다. 옵션 중 Extrude 를 선택하고, 상단으로 90mm 이동 시킨다. x

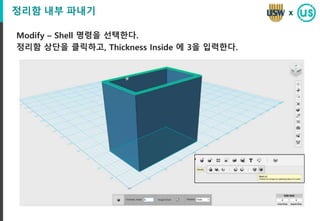

- 5. 정리함 내부 파내기 Modify– Shell 명령을 선택한다. 정리함 상단을 클릭하고, Thickness Inside 에 3을 입력한다. x

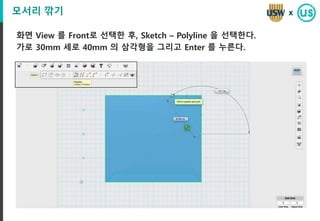

- 6. 모서리 깎기 화면 View를 Front로 선택한 후, Sketch – Polyline 을 선택한다. 가로 30mm 세로 40mm 의 삼각형을 그리고 Enter 를 누른다. x

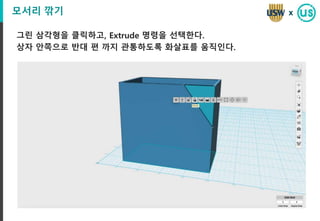

- 7. 모서리 깎기 그린 삼각형을클릭하고, Extrude 명령을 선택한다. 상자 안쪽으로 반대 편 까지 관통하도록 화살표를 움직인다. x

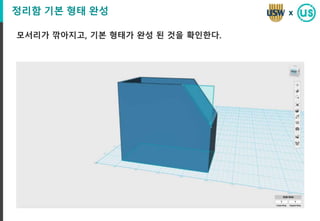

- 8. 정리함 기본 형태완성 모서리가 깎아지고, 기본 형태가 완성 된 것을 확인한다. x
- 9. 칸막이 및 다듬기 THINKERTO MAKER Project, Extrude, Fillet x

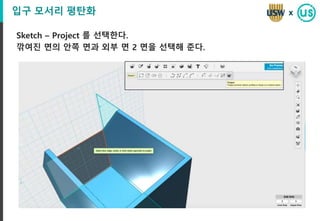

- 10. 입구 모서리 평탄화 Sketch– Project 를 선택한다. 깎여진 면의 안쪽 면과 외부 면 2 면을 선택해 준다. x

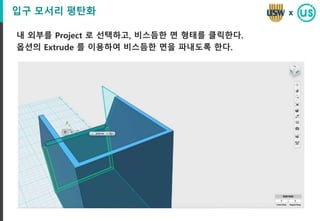

- 11. 입구 모서리 평탄화 내외부를 Project 로 선택하고, 비스듬한 면 형태를 클릭한다. 옵션의 Extrude 를 이용하여 비스듬한 면을 파내도록 한다. x
- 12. 칸막이 만들기 화면 View를 Right 로 선택한다. Sketch – Rectangle 을 선택한다. 정리함 앞 부분에 가로 65mm 세로 65mm 의 사각형을 그린다. x
- 13. 칸막이 스케치 이동 그려진사각형을 선택하고, 옵션의 Move 를 클릭한다. 보관함 내부로 -30mm 만큼 이동 시킨다. x

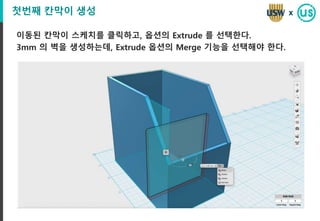

- 14. 첫번째 칸막이 생성 이동된칸막이 스케치를 클릭하고, 옵션의 Extrude 를 선택한다. 3mm 의 벽을 생성하는데, Extrude 옵션의 Merge 기능을 선택해야 한다. x

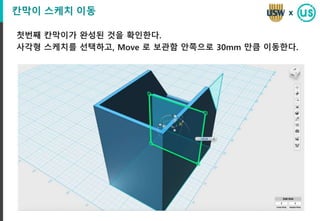

- 15. 칸막이 스케치 이동 첫번째칸막이가 완성된 것을 확인한다. 사각형 스케치를 선택하고, Move 로 보관함 안쪽으로 30mm 만큼 이동한다. x

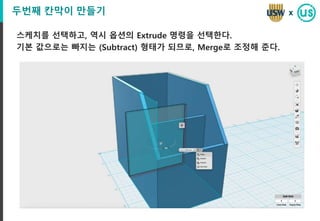

- 16. 두번째 칸막이 만들기 스케치를선택하고, 역시 옵션의 Extrude 명령을 선택한다. 기본 값으로는 빠지는 (Subtract) 형태가 되므로, Merge로 조정해 준다. x

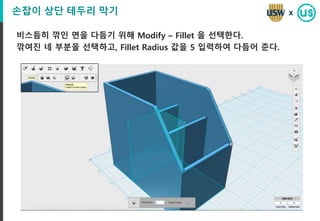

- 17. 손잡이 상단 테두리막기 비스듬히 깎인 면을 다듬기 위해 Modify – Fillet 을 선택한다. 깎여진 네 부분을 선택하고, Fillet Radius 값을 5 입력하여 다듬어 준다. x
- 18. 최종 다듬기 THINKER TOMAKER Mission x

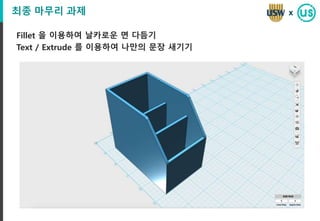

- 19. 최종 마무리 과제 Fillet을 이용하여 날카로운 면 다듬기 Text / Extrude 를 이용하여 나만의 문장 새기기 x
