RST2014_Petrozavodsk_ElectromechanicalReactivePowerCompensator

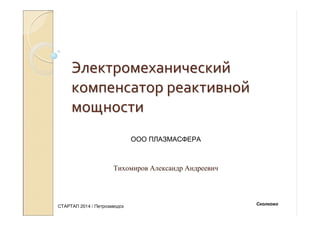

- 1. ЭлектромеханическийЭлектромеханический компенсаторкомпенсатор реактивнойреактивной мощностимощности Тихомиров АлександрАндреевич СТАРТАП 2014 / Петрозаводск Сколково ООО ПЛАЗМАСФЕРА
- 2.

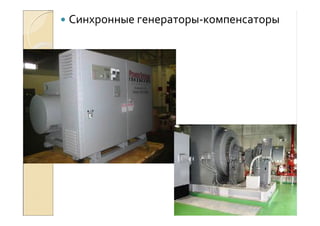

- 3.

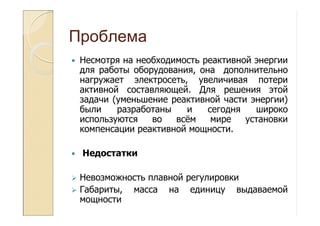

- 4. Проблема Несмотря на необходимостьреактивной энергии для работы оборудования, она дополнительно нагружает электросеть, увеличивая потери активной составляющей. Для решения этой задачи (уменьшение реактивной части энергии) были разработаны и сегодня широко используются во всём мире установки компенсации реактивной мощности. Недостатки Невозможность плавной регулировки Габариты, масса на единицу выдаваемой мощности

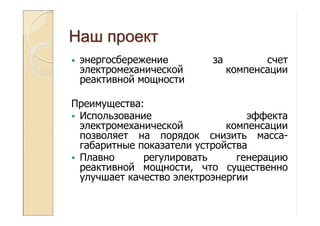

- 5. НашНаш проектпроект • энергосбережениеза счет электромеханической компенсации реактивной мощности Преимущества: Использование эффекта электромеханической компенсации позволяет на порядок снизить масса- габаритные показатели устройства Плавно регулировать генерацию реактивной мощности, что существенно улучшает качество электроэнергии

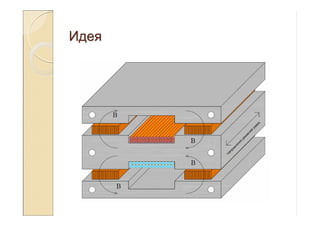

- 6.

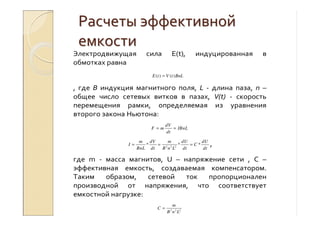

- 7. РасчетыРасчеты эффективнойэффективной емкостиемкости Электродвижущая силаE(t), индуцированная в обмотках равна BnLtVtE )()( = , где B индукция магнитного поля, L - длина паза, n – общее число сетевых витков в пазах, V(t) - скорость перемещения рамки, определяемая из уравнения второго закона Ньютона: dV F m IBnL dt = = 2 2 2 * * * m dV m dU dU I C BnL dt B n L dt dt = = = , где m - масса магнитов, U – напряжение сети , С – эффективная емкость, создаваемая компенсатором. Таким образом, сетевой ток пропорционален производной от напряжения, что соответствует емкостной нагрузке: 2 2 2 m C B n L =

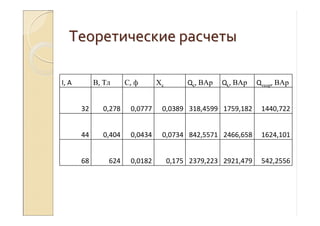

- 8. ТеоретическиеТеоретические расчетырасчеты I, AВ, Тл С, ф Хс Qc, ВАр QL, ВАр Qтеор, ВАр 32 0,278 0,0777 0,0389 318,4599 1759,182 1440,722 44 0,404 0,0434 0,0734 842,5571 2466,658 1624,101 68 624 0,0182 0,175 2379,223 2921,479 542,2556

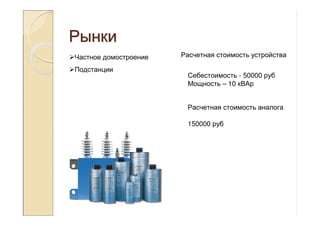

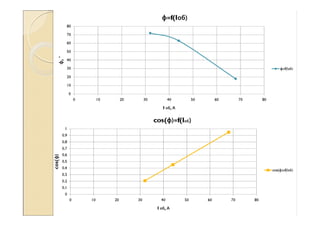

- 10. РынкиРынки Частное домостроение Подстанции Расчетная стоимостьустройства Себестоимость - 50000 руб Мощность – 10 кВАр Расчетная стоимость аналога 150000 руб

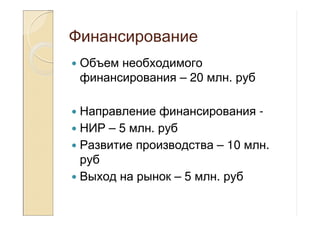

- 11. Финансирование Объем необходимого финансирования –20 млн. руб Направление финансирования - НИР – 5 млн. руб Развитие производства – 10 млн. руб Выход на рынок – 5 млн. руб

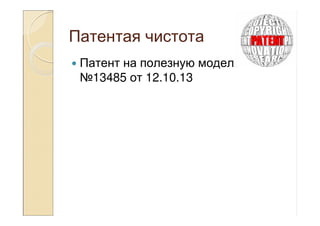

- 12. Патентая чистота Патент наполезную модель №13485 от 12.10.13

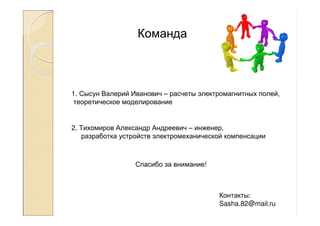

- 13. Команда 2. Тихомиров АлександрАндреевич – инженер, разработка устройств электромеханической компенсации 1. Сысун Валерий Иванович – расчеты электромагнитных полей, теоретическое моделирование Контакты: Sasha.82@mail.ru Спасибо за внимание!
