Доклад посвящен комбинированным цифровым трансформаторам тока и напряжения для цифровых подстанций в рамках интеллектуальной энергетической системы. Рассматриваются проблемы традиционных трансформаторов и предлагаются решения, включая создание прототипов цифровых трансформаторов с высокой точностью и низкими массогабаритными показателями. Доклад также включает бизнес-модель, конкурентный анализ и планы по дальнейшему развитию проекта.

1. Комбинированные цифровые
трансформаторы тока и напряжения для
цифровых подстанций интеллектуальной
энергетической системы с активно-
адаптивной сетью
[Измерение токов и напряжений
для управления «умными» сетями]
Докладчик: Яблоков Андрей Анатольевич
E-mail: AndrewYablokov@yandex.ru
Тел.: +7-920-362-79-78

2. 00Проблемы отрасли
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Проблемы
1. Неверная работа устройств РЗА и ПА.
2. Недостаточная точность традиционных
трансформаторов тока (ТТ) и напряжения (ТН)
3. Проблемы с высоковольтной изоляцией.
4. Взрыво- и пожароопасность существующих
конструкций ТТ и ТН.
5. Феррорезонансные явления.
6. Моральный и физический износ ТТ и ТН на
существующих подстанциях.
7. Аналоговые ТТ и ТН не соответствуют
инновационной концепции развития
электроэнергетики Smart GRID.

3. 00Решение
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Решение
Прототипы цифрового
трансформатора тока и
напряжения (ЦТТН)
Блок преобразования
в цифровой код
Л1 Л2
Терминал ЦТТН
,,,,,,,,,,,,
Блокпитания
Управление
ЦТТН(3фазы)
Стандартные
интерфейсы
Информация(дуплекс)
пооптоволокну Терминал
АИИС КУЭ
Терминал
РЗА
Терминал
Регистратора
110 кВ (220-750)
ТТ МТ ПР
СН380ВОП220В
Цифровой ТТ и ТН
(три фазы) с
терминалом на ЩУ
во взаимодействии с
терминалами МП
РЗА, АИИС КУЭ и
др. вторичными
системами
ДН
Изолятор110кВ(220-750)
Другие терминалы
IEC61850

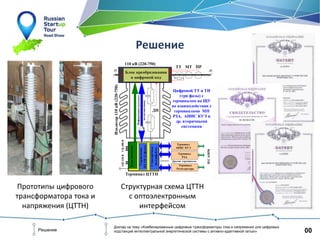

Структурная схема ЦТТН
с оптоэлектронным
интерфейсом

4. 00Решение
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Решение
1.320796 10
4
7.641751 10
3
A81
j 6
A04
j 6
0.1998050 j T1
0 0.02 0.04 0.06 0.08 0.1 0.12 0.14 0.16 0.18 0.2
1 10
4
5000
0
5000
1 10
4
1.5 10
4 Осциллограмма тока короткого замыкания
Время, С
Токобразцовогоирелейногоканала,А
Отсутствие искажений формы тока

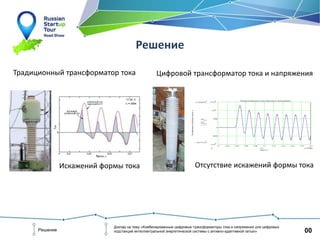

Традиционный трансформатор тока Цифровой трансформатор тока и напряжения
Искажений формы тока

5. 00Решение
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Решение

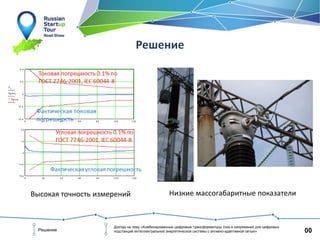

Низкие массогабаритные показателиВысокая точность измерений

6. 00Бизнес-модель
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Бизнес-модель: серийное производство
ЦТТНЛинейка моделей и модификаций ЦТТН:
1) по номинальным параметрам;
2) для новых цифровых и реконструируемых подстанций;
3) по типу исполнения (наружное и встроенное в электрооборудование);
4) по целевым группам потребителей;
5) с совмещением с функциями устройств РЗиА, РАС, АИИС КУЭ и др.
Целевые потребители:
• ОАО «Российские сети»;
• генерирующие компании (ОГК, ТГК, ОАО Русгидро);
• предприятия ТЭК (ОАО Газпром, ОАО Лукойл, ОАО ТНК и др.)
• ОАО «РЖД»;
• крупные промышленные предприятия, в хозяйстве которых имеются
электросетевые объекты (металлургия, машиностроение и др.);
• зарубежные энергетические компании.

7. 00Бизнес-модель
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»

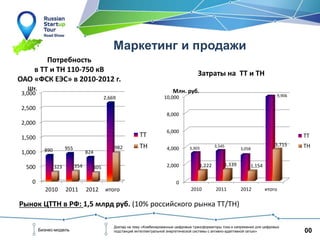

Маркетинг и продажи
Рынок ЦТТН в РФ: 1,5 млрд руб. (10% российского рынка ТТ/ТН)
Потребность
в ТТ и ТН 110-750 кВ
ОАО «ФСК ЕЭС» в 2010-2012 г.
0
500
1,000
1,500
2,000
2,500
3,000
2010 2011 2012 итого
890 955
824
2,669
323 354 305
982
Шт.
ТТ
ТН
Затраты на ТТ и ТН
0
2,000
4,000
6,000
8,000
10,000
2010 2011 2012 итого
3,303 3,545
3,058
9,906
1,222 1,339 1,154
3,715
Млн. руб.
ТТ
ТН

8. 00Конкуренты
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Конкуренты
NxtPhase (Alstom GRID)
― Работает в области разработки оптических трансформаторов с 1980 года;
― Выпускают оптические трансформаторы тока различных модификаций;
― Инсталляций по данным компании «Пролайн»: Россия – 5; Другие страны – 504.
ABB
― Оптические трансформаторы сертифицированы;
― 7 мая 2013 компания ABB заключила контракт с Jiangsu Jingke Smart Electric Company
по совместному производству оптических трансформаторов
ОАО «Профотек»
― Разработаны оптические трансформаторы тока.
― 2013 г. – установка оптических трансформаторов на нескольких объектах
― ЗАО «Профотек» осуществляет индивидуальное (штучное) производство волоконно-
оптических трансформаторов для применения в электроэнергетике, металлургии, РЖД.
Даже с учетом введения отечественных производств и роста импорта
зарубежных оптических ТТ для ЦТТН останется существенная рыночная ниша

9. 00
Конкурентные
преимущества
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»

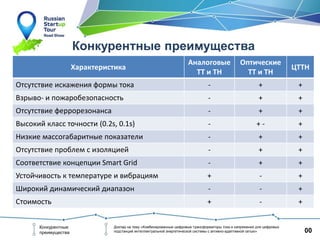

Конкурентные преимущества
Характеристика
Аналоговые
ТТ и ТН
Оптические
ТТ и ТН
ЦТТН
Отсутствие искажения формы тока - + +
Взрыво- и пожаробезопасность - + +
Отсутствие феррорезонанса - + +
Высокий класс точности (0.2s, 0.1s) - + - +
Низкие массогабаритные показатели - + +
Отсутствие проблем с изоляцией - + +
Соответствие концепции Smart Grid - + +
Устойчивость к температуре и вибрациям + - +
Широкий динамический диапазон - - +
Стоимость + - +

10. 00Команда проекта
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Команда проекта
Руководитель проекта: Лебедев Владимир
Команда сформирована и устойчиво работает на протяжении 20 лет в области
исследований измерительных преобразователей тока и напряжения.
Имеется существенный опыт выполнения НИОКР, в том числе коммерческих, и
внедрения итогов работ.
Ключевые участники проекта:
• Лебедев Дмитрий, главный конструктор
• Наумов Алексей, главный программист
• Марков Михаил, метролог
• Баженов Олег, специалист по
высоковольтной части
• Слышалов Владимир, специалист
теории электромагнитного поля
• Можжухина Виктория, менеджер
проекта
Ключевые участники проекта:
• Зайцев Евгений, инженер-проектировщик
• Яблоков Андрей, инженер-
проектировщик, программист
• Канакина Татьяна, инженер-разработчик
• Лебедева Наталия, инженер-разработчик
• Нестерихин Александр, инженер-
электронщик
• Меркулов Александр, инженер-
электронщик

11. 00Команда проекта
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Финансовые прогнозы
Год 1 2 3
Доходы, млн.руб. 4,95 8,025 20,608
Затраты, млн. руб. 3,366 5,457 14,014
IRR= 38,02%
NPV=3,333 млн. руб.

12. 00Статус проекта
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Текущий статус проекта
 выполнены теоретические исследования;
 созданы макетные и экспериментальные образцы измерительных
преобразователей тока и напряжения различных типов;
 проведены лабораторные испытания созданных образцов;
 первичные преобразователи тока прошли государственную поверку в
Центре стандартизации и сертификации;
 проект ЦТТН подан на рассмотрение Фонда Сколково;
 получено экспертное заключение от НИЦ ФСК ЕЭС, в котором проект
рекомендуется к реализации;
 проект включен в список рекомендованных тематик в программу
НИОКР ОАО «Российские сети»

13. 00Статус проекта
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»

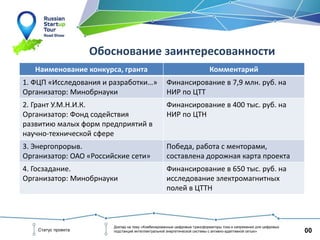

Обоснование заинтересованности
Наименование конкурса, гранта Комментарий
1. ФЦП «Исследования и разработки…»
Организатор: Минобрнауки
Финансирование в 7,9 млн. руб. на
НИР по ЦТТ
2. Грант У.М.Н.И.К.
Организатор: Фонд содействия
развитию малых форм предприятий в
научно-технической сфере
Финансирование в 400 тыс. руб. на
НИР по ЦТН
3. Энергопрорыв.
Организатор: ОАО «Российские сети»
Победа, работа с менторами,
составлена дорожная карта проекта
4. Госзадание.
Организатор: Минобрнауки
Финансирование в 650 тыс. руб. на
исследование электромагнитных
полей в ЦТТН

14. 00Статус проекта
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Дальнейшие планы
Этап 1. Доработка проектного решения
Результат: испытание опытного образца
Срок реализации: 1 год
Источники финансирования: грант, субсидии, привлеченные инвестиции
Этап 2. Производство и опытная эксплуатация партии ЦТТН
Результат: готовое к серийному производству и тиражированию решение
Срок реализации: 1,5 года
Источники финансирования: грант, субсидии, привлеченные инвестиции,
кредитные и лизинговые средства
Этап 3. Организация промышленного выпуска ЦТТН; проведение работ по
созданию модификаций ЦТТН
Результат: серийное производство линейки ЦТТН
Срок реализации: 1 год до выхода на производственную мощность
Источники финансирования: инвестиции, кредит, лизинг, полученная прибыль
(самофинансирование проекта)

15. 00Спасибо за внимание
Доклад на тему «Комбинированные цифровые трансформаторы тока и напряжения для цифровых
подстанций интеллектуальной энергетической системы с активно-адаптивной сетью»
Научный руководитель проекта:
Лебедев Владимир Дмитриевич, к.т.н., зав. каф. АУЭС ИГЭУ
E-mail: vd_lebedev@mail.ru
Тел. +7-910-691-97-76,
Докладчик:
Яблоков Андрей Анатольевич
E-mail: AndrewYablokov@yandex.ru
Тел. +7-920-362-79-78
Спасибо за внимание!
