μάθημα1.1 - Βασικές έννοιες σημάτων
- 1.
- 2. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΗΜΑΤΩΝ 1.1.1 Κύμα:κάθε διαταραχή η οποία μεταδίδεται από σημείο σε σημείο μέσα σε κάποιο ελαστικό μέσο

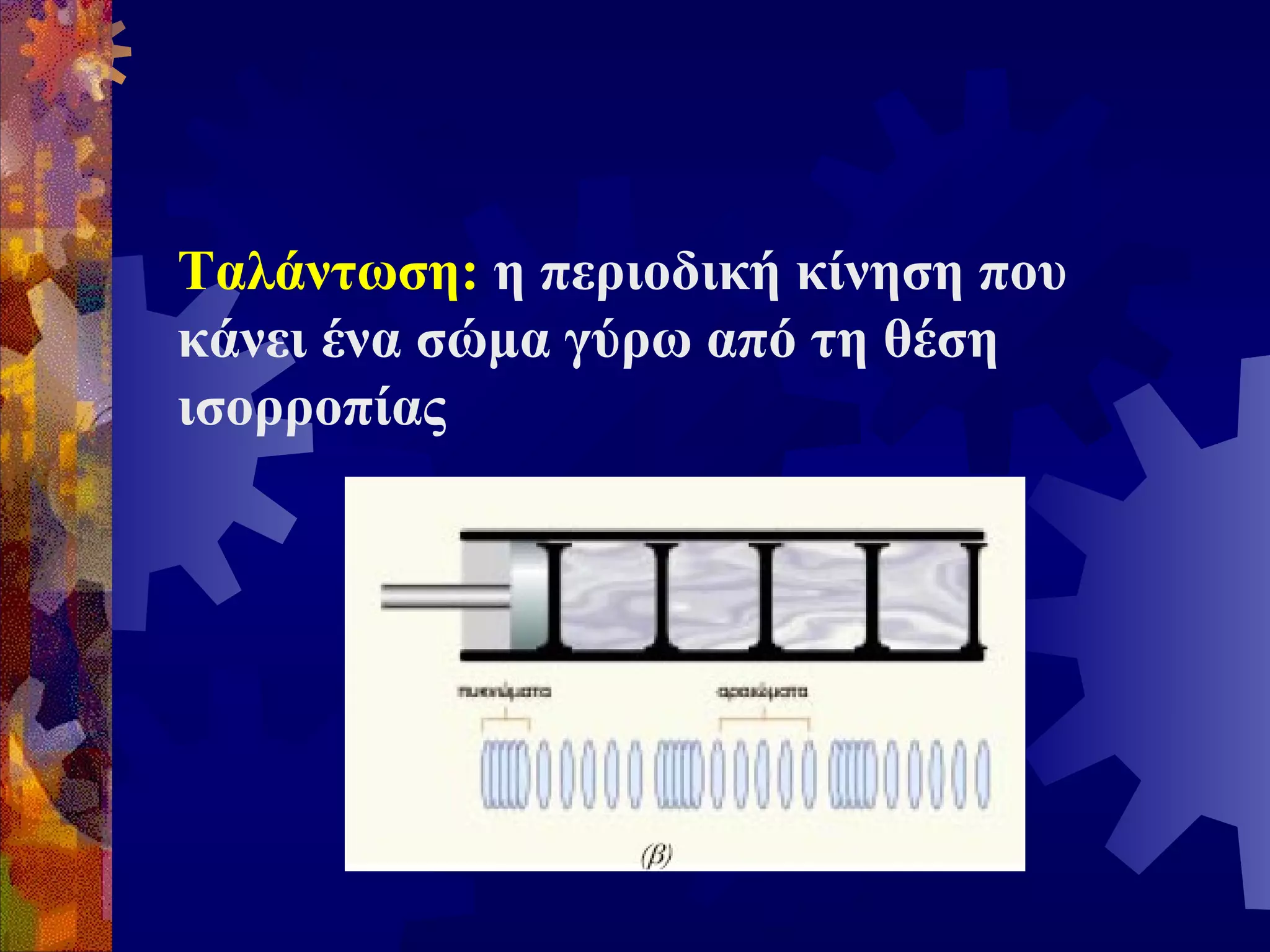

- 3. Ταλάντωση: η περιοδικήκίνηση που κάνει ένα σώμα γύρω από τη θέση ισορροπίας
- 4. Περιοδική κίνηση: ηκίνηση που επαναλαμβάνεται πανομοιότυπα μετά από κάποιο χρονικό διάστημα

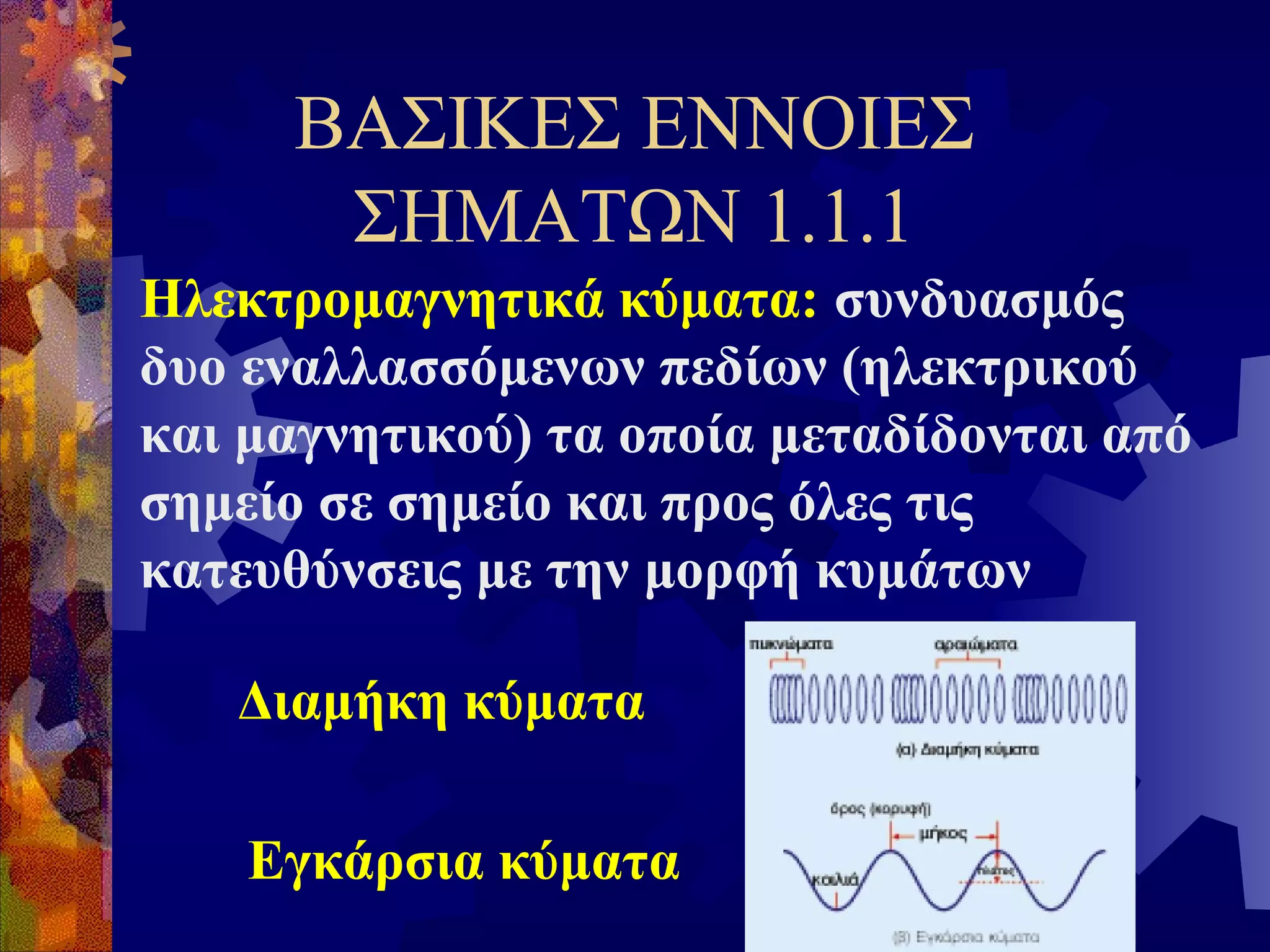

- 5. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΗΜΑΤΩΝ 1.1.1 Ηλεκτρομαγνητικάκύματα: συνδυασμός δυο εναλλασσόμενων πεδίων (ηλεκτρικού και μαγνητικού) τα οποία μεταδίδονται από σημείο σε σημείο και προς όλες τις κατευθύνσεις με την μορφή κυμάτων Διαμήκη κύματα Εγκάρσια κύματα

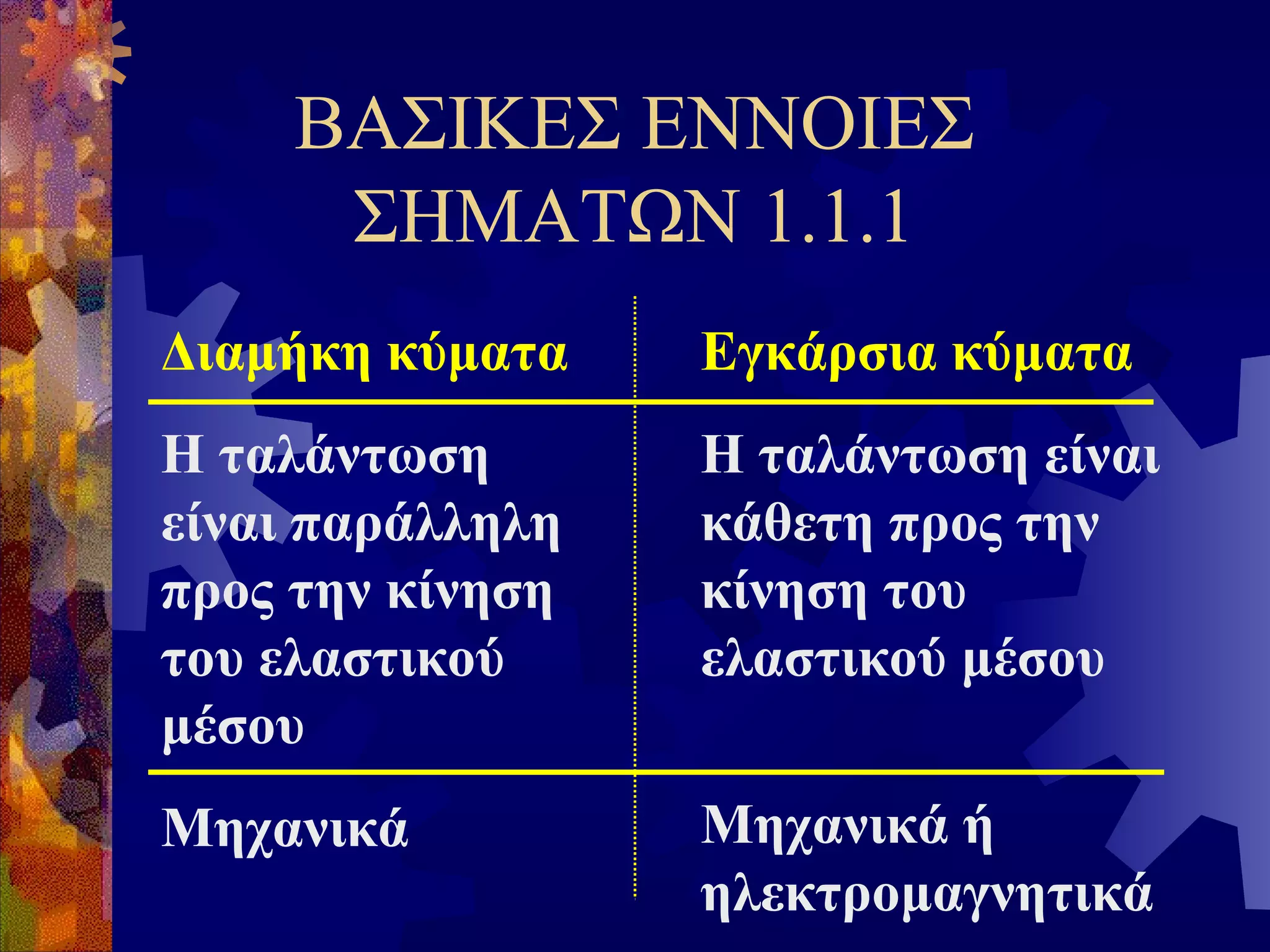

- 6. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΗΜΑΤΩΝ 1.1.1 Διαμήκηκύματα Εγκάρσια κύματα Η ταλάντωση είναι παράλληλη προς την κίνηση του ελαστικού μέσου Η ταλάντωση είναι κάθετη προς την κίνηση του ελαστικού μέσου Μηχανικά Μηχανικά ή ηλεκτρομαγνητικά

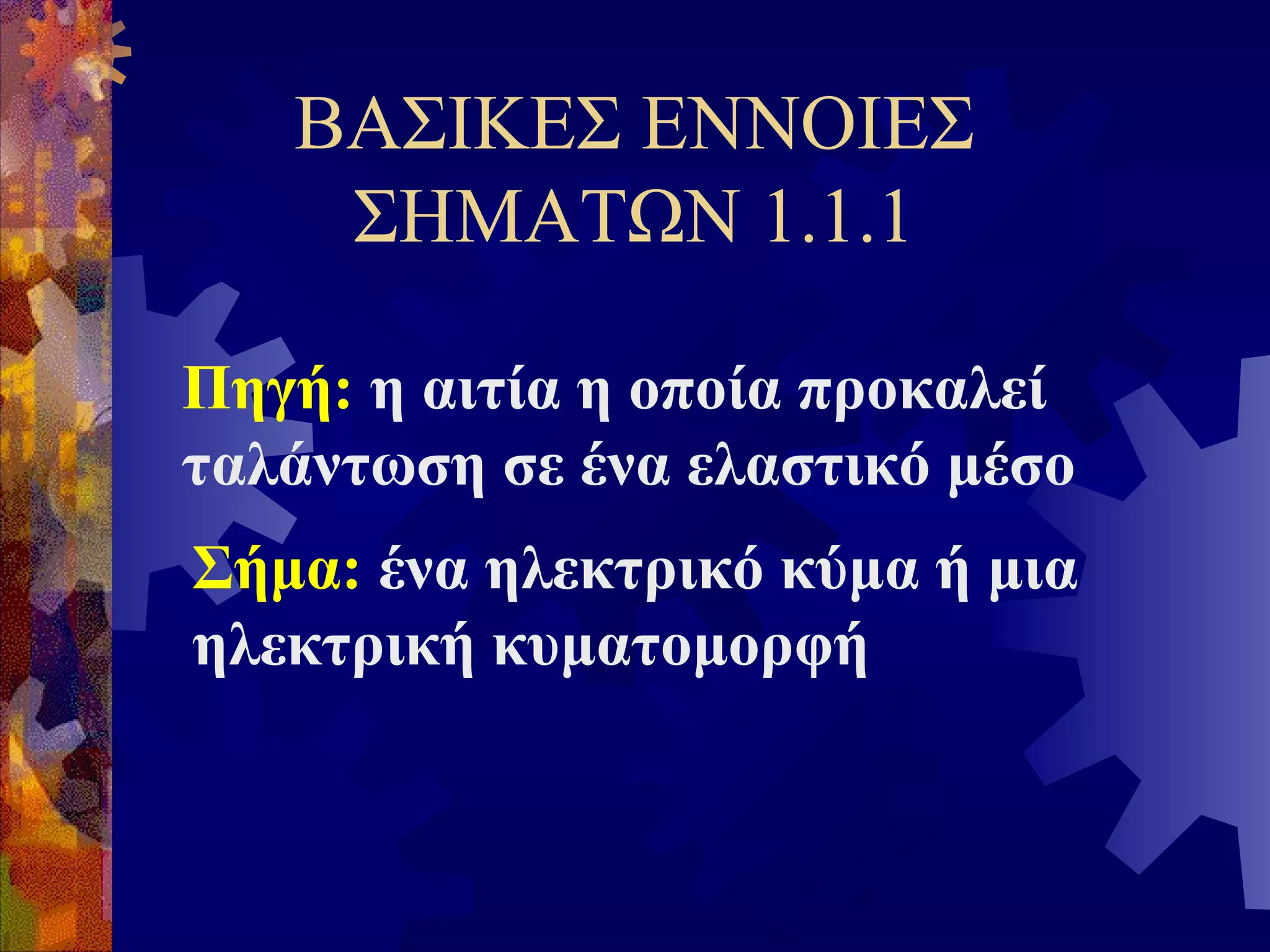

- 7. ΒΑΣΙΚΕΣ ΕΝΝΟΙΕΣ ΣΗΜΑΤΩΝ 1.1.1 Πηγή:η αιτία η οποία προκαλεί ταλάντωση σε ένα ελαστικό μέσο Σήμα: ένα ηλεκτρικό κύμα ή μια ηλεκτρική κυματομορφή

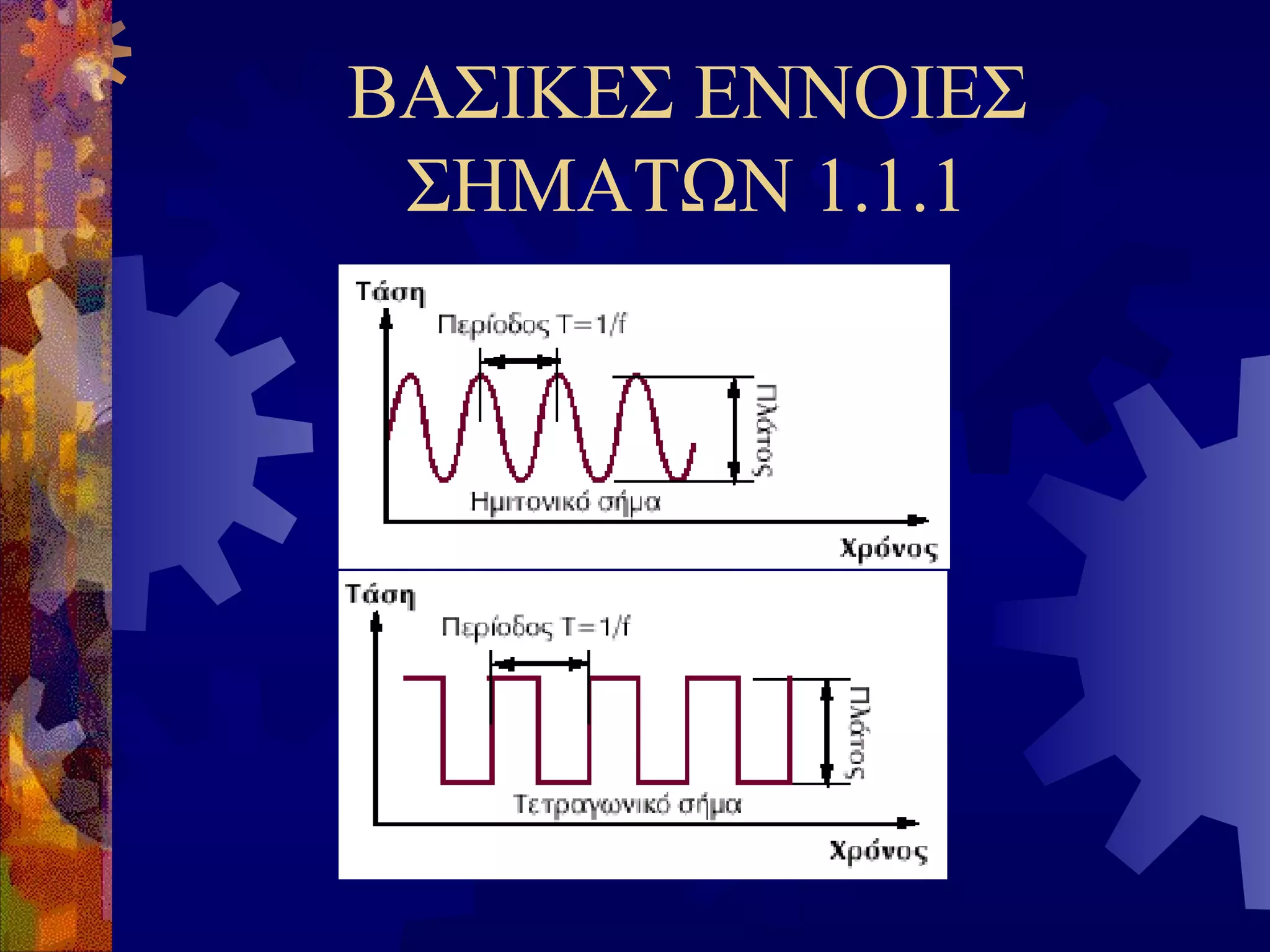

- 8.

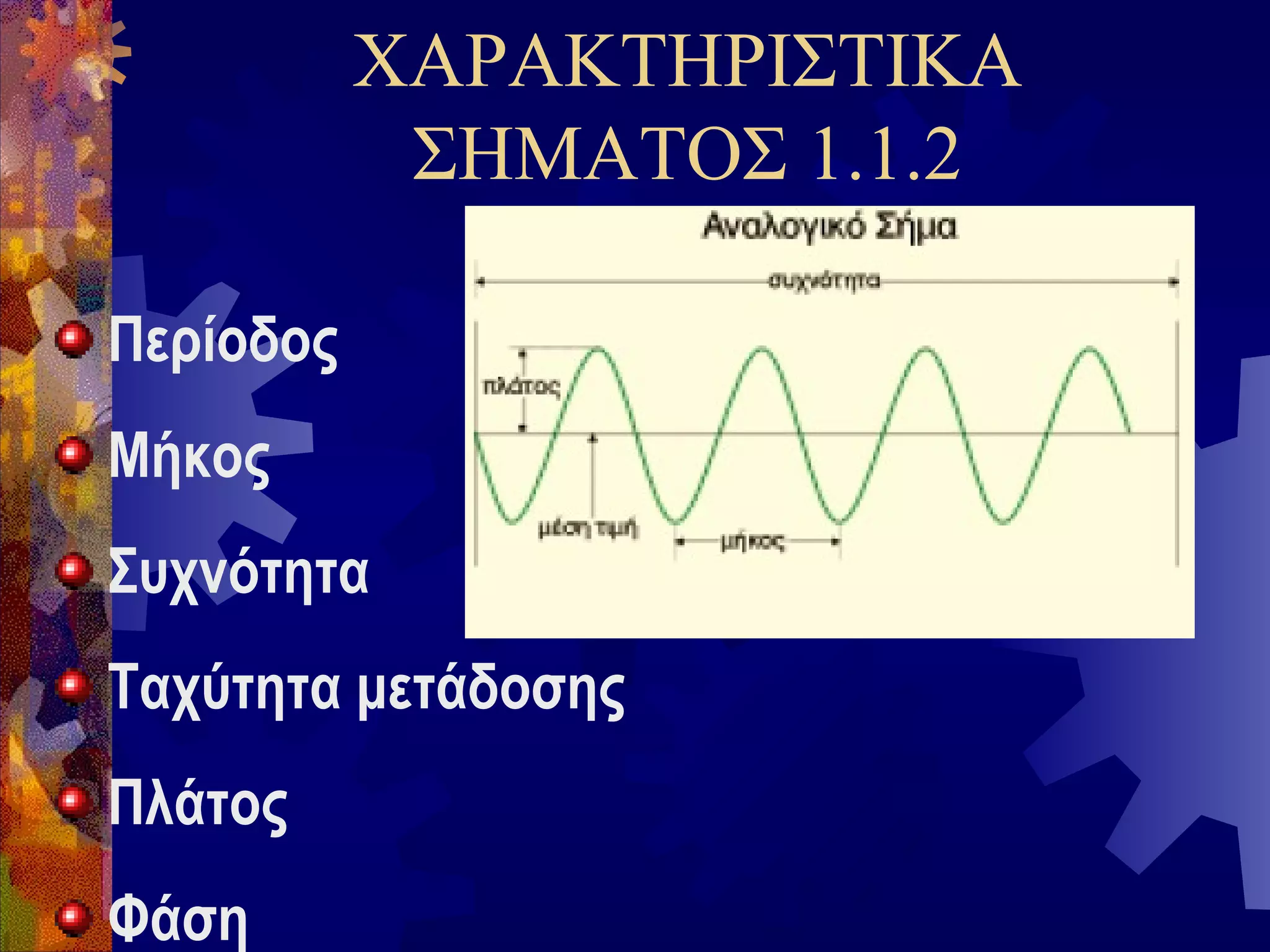

- 9.

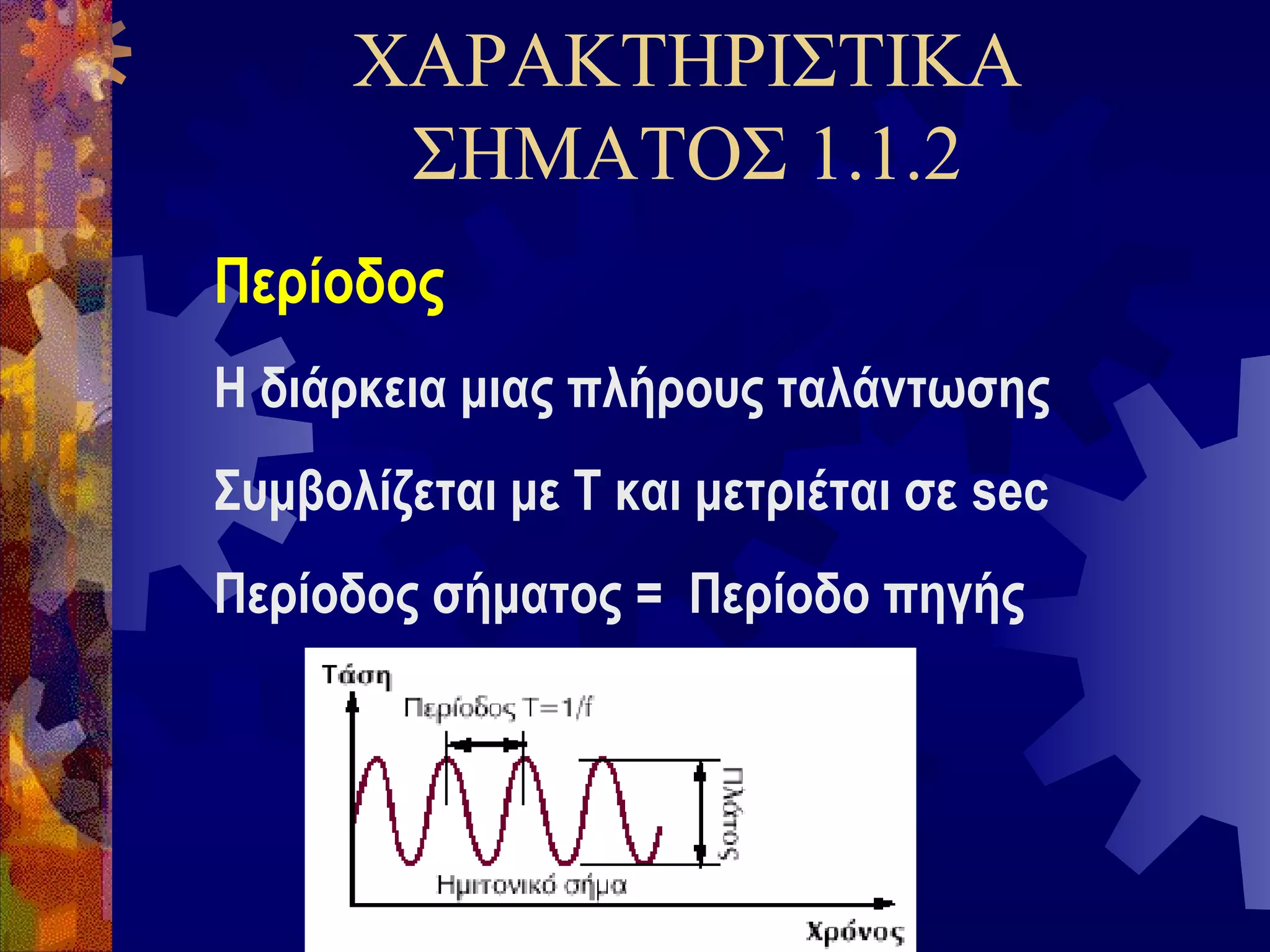

- 10. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 1.1.2 Περίοδος Η διάρκειαμιας πλήρους ταλάντωσης Συμβολίζεται με Τ και μετριέται σε sec Περίοδος σήματος = Περίοδο πηγής

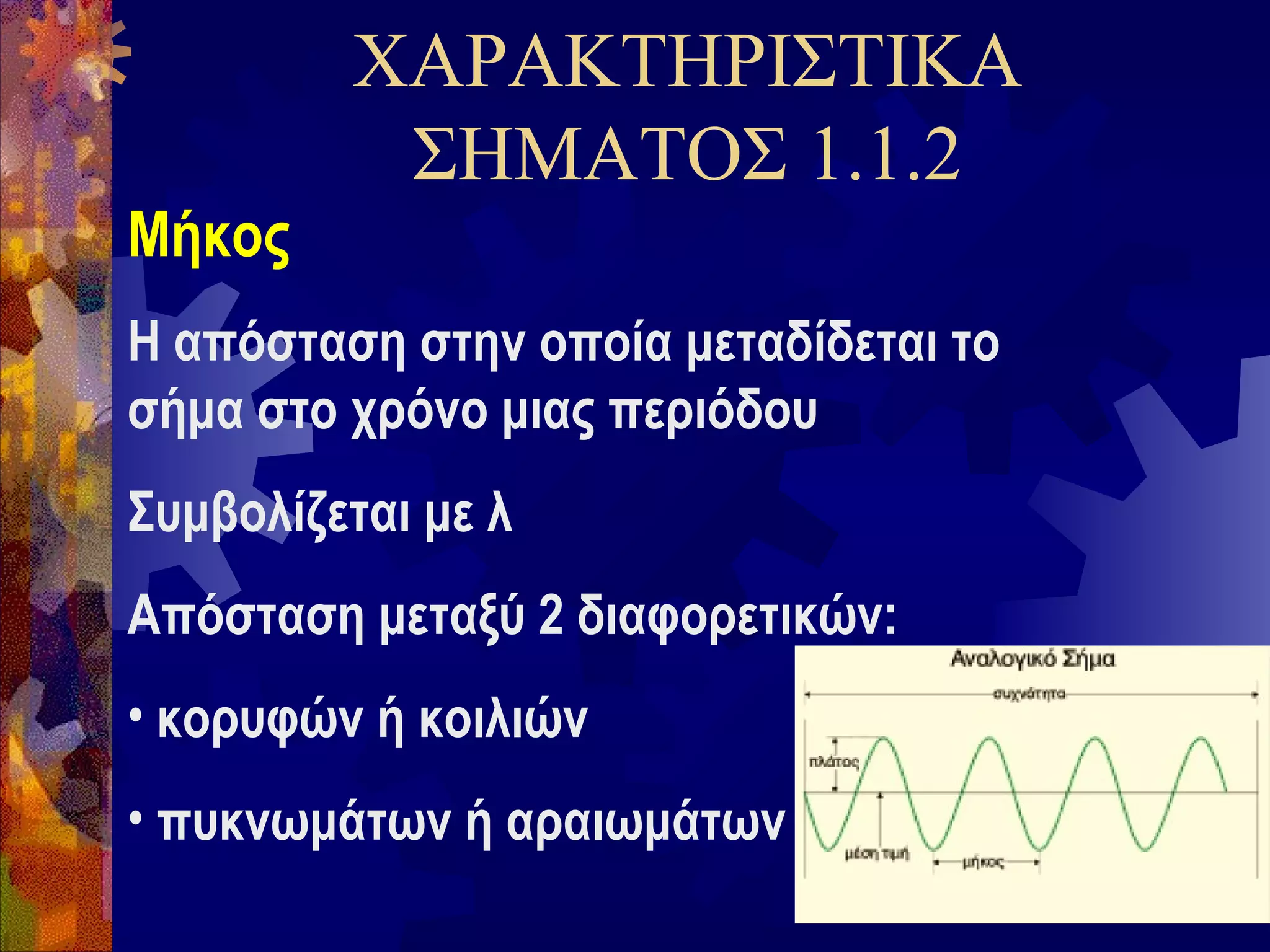

- 11. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 1.1.2 Μήκος Η απόστασηστην οποία μεταδίδεται το σήμα στο χρόνο μιας περιόδου Συμβολίζεται με λ Απόσταση μεταξύ 2 διαφορετικών: • κορυφών ή κοιλιών • πυκνωμάτων ή αραιωμάτων

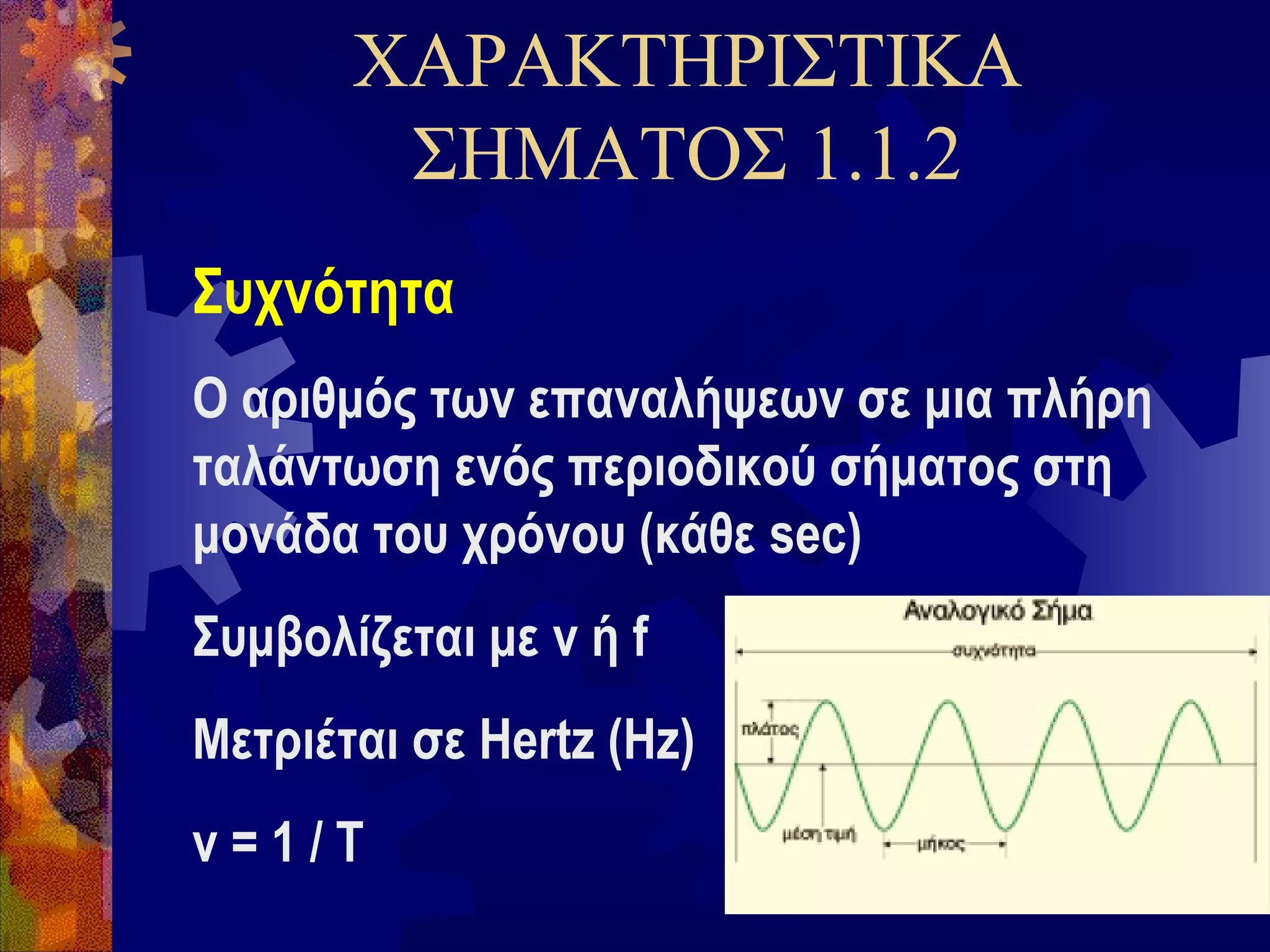

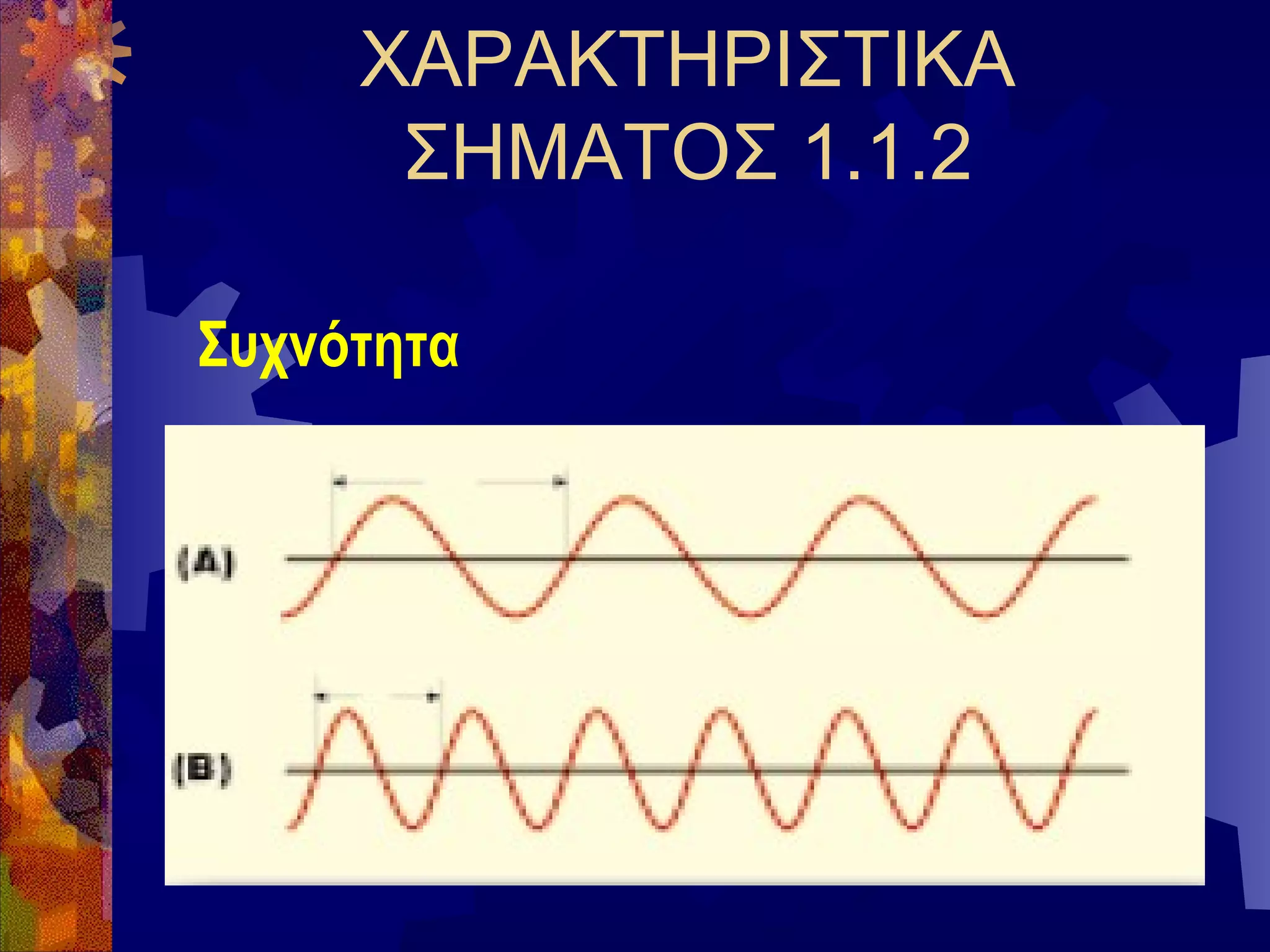

- 12. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 1.1.2 Συχνότητα Ο αριθμόςτων επαναλήψεων σε μια πλήρη ταλάντωση ενός περιοδικού σήματος στη μονάδα του χρόνου (κάθε sec) Συμβολίζεται με v ή f Μετριέται σε Hertz (Hz) ν=1/T
- 13.

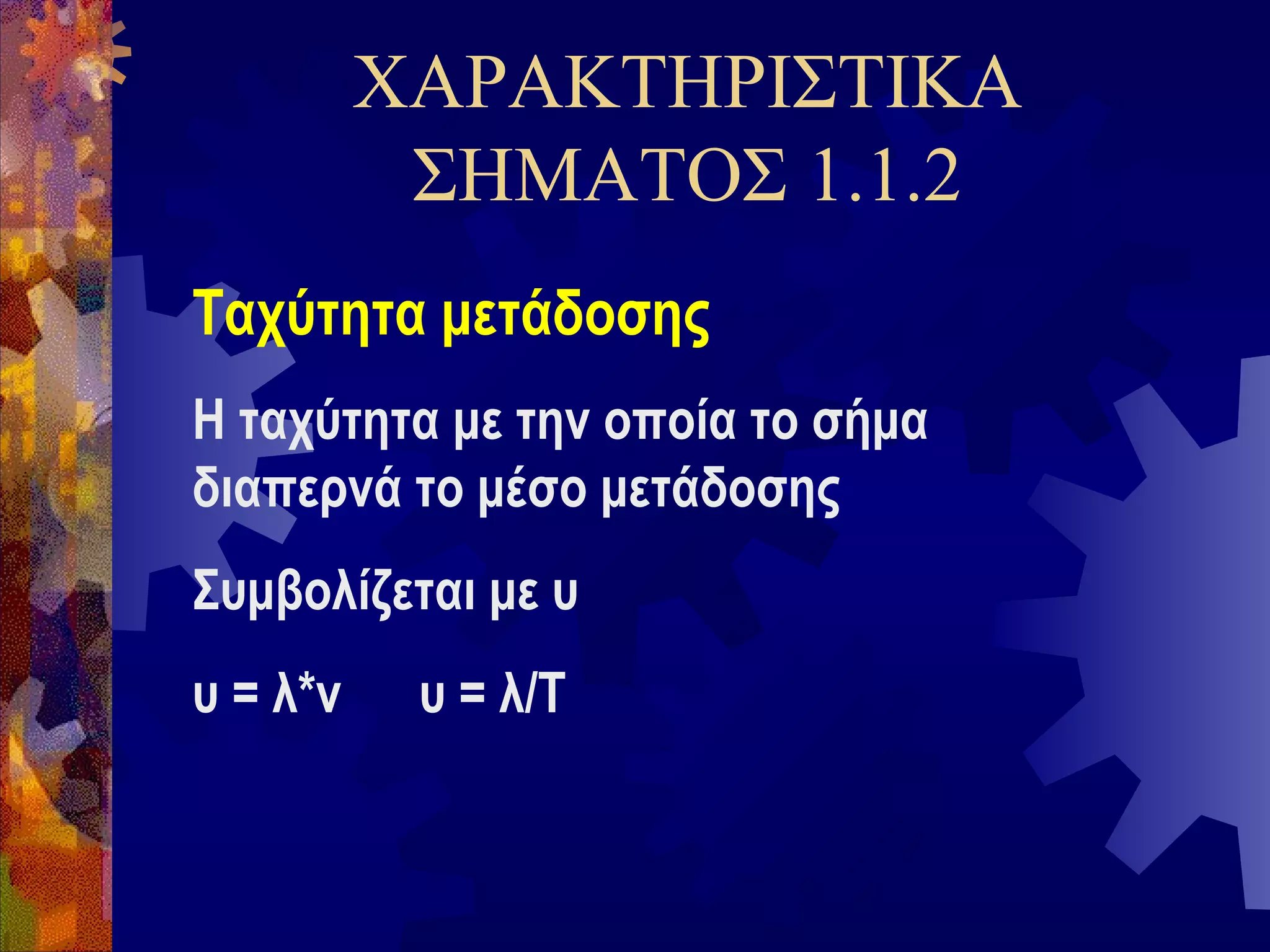

- 14. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 1.1.2 Ταχύτητα μετάδοσης Ηταχύτητα με την οποία το σήμα διαπερνά το μέσο μετάδοσης Συμβολίζεται με υ υ = λ*ν υ = λ/Τ

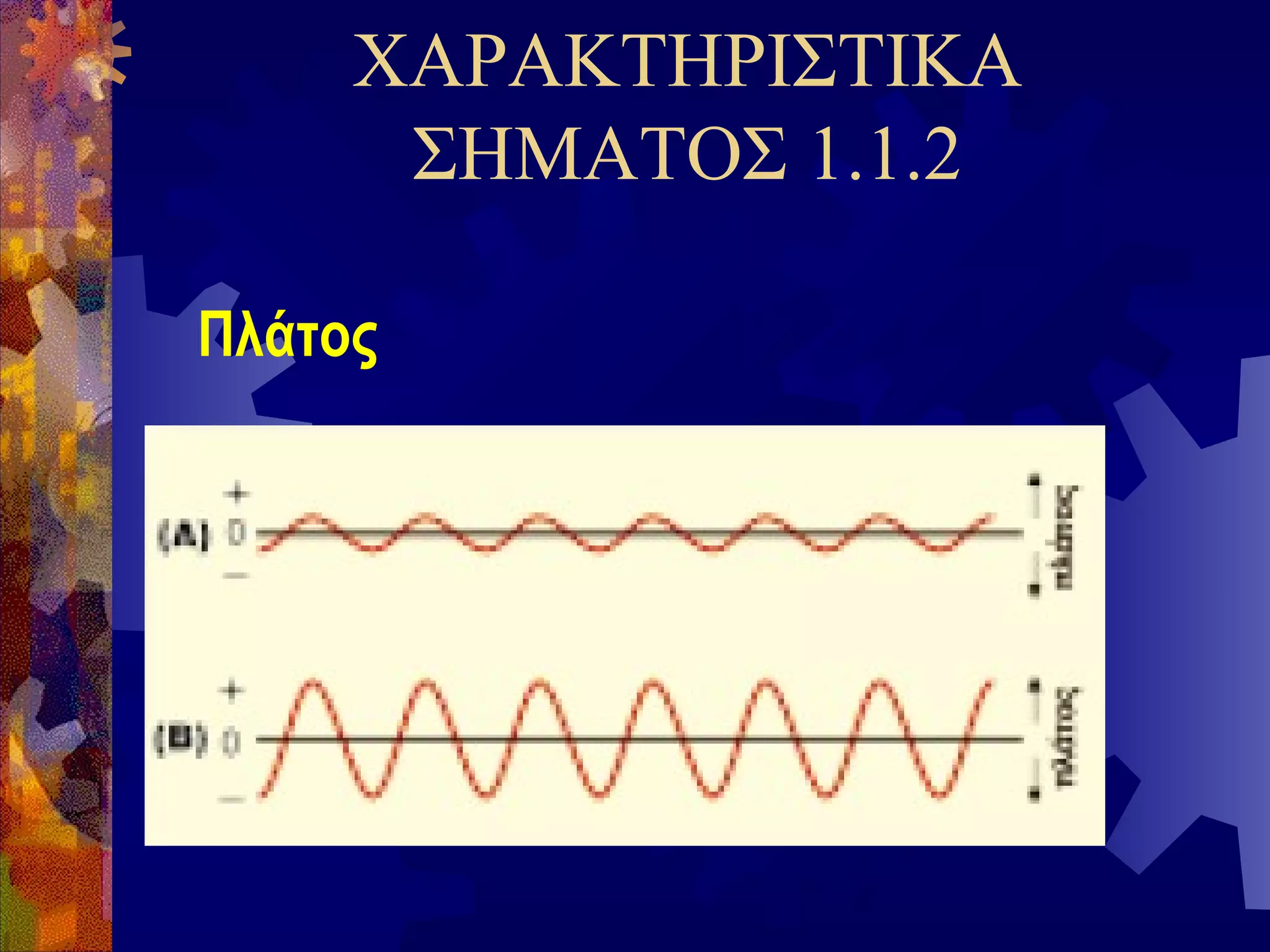

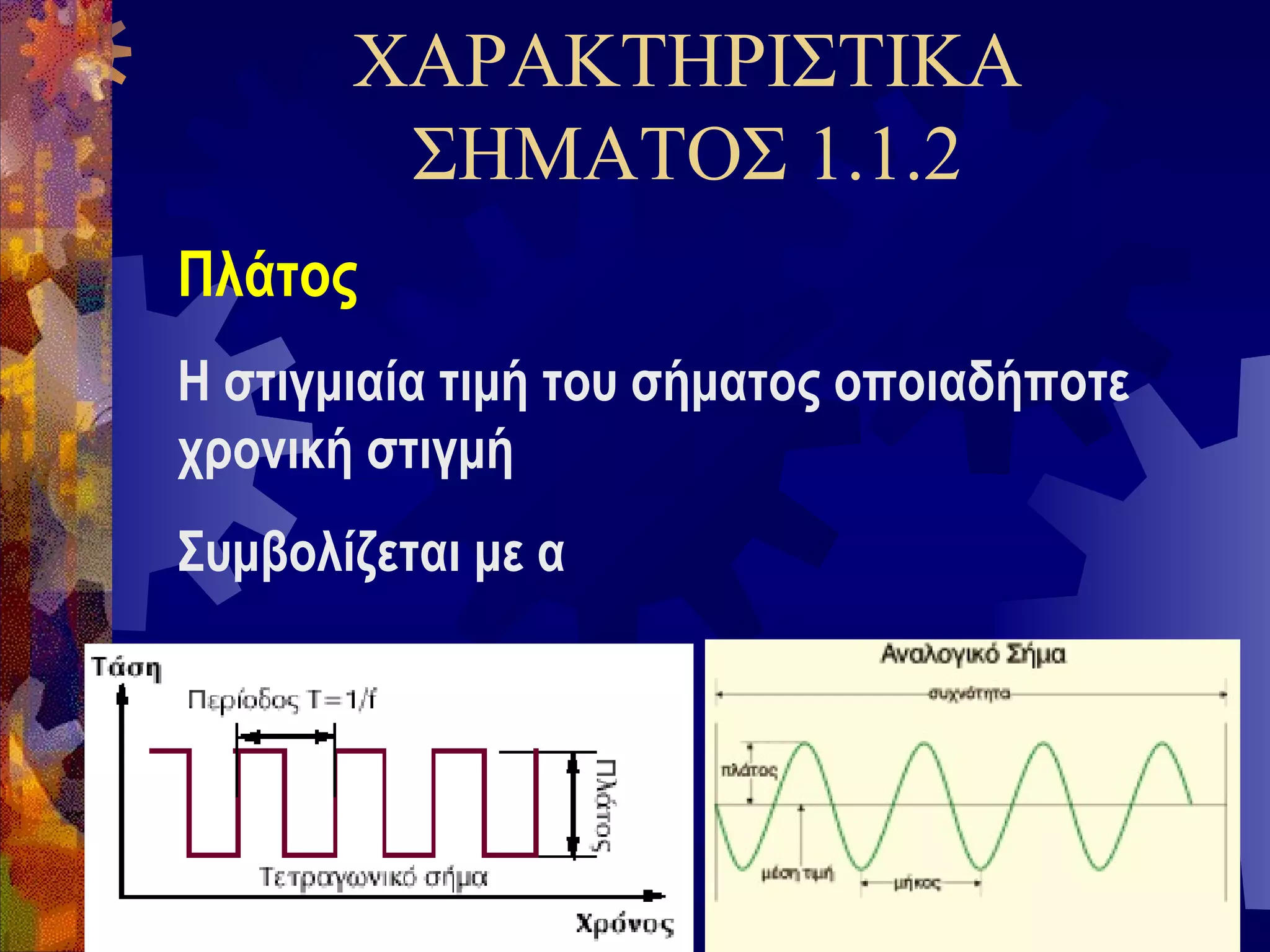

- 15. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 1.1.2 Πλάτος Η στιγμιαίατιμή του σήματος οποιαδήποτε χρονική στιγμή Συμβολίζεται με α
- 16.

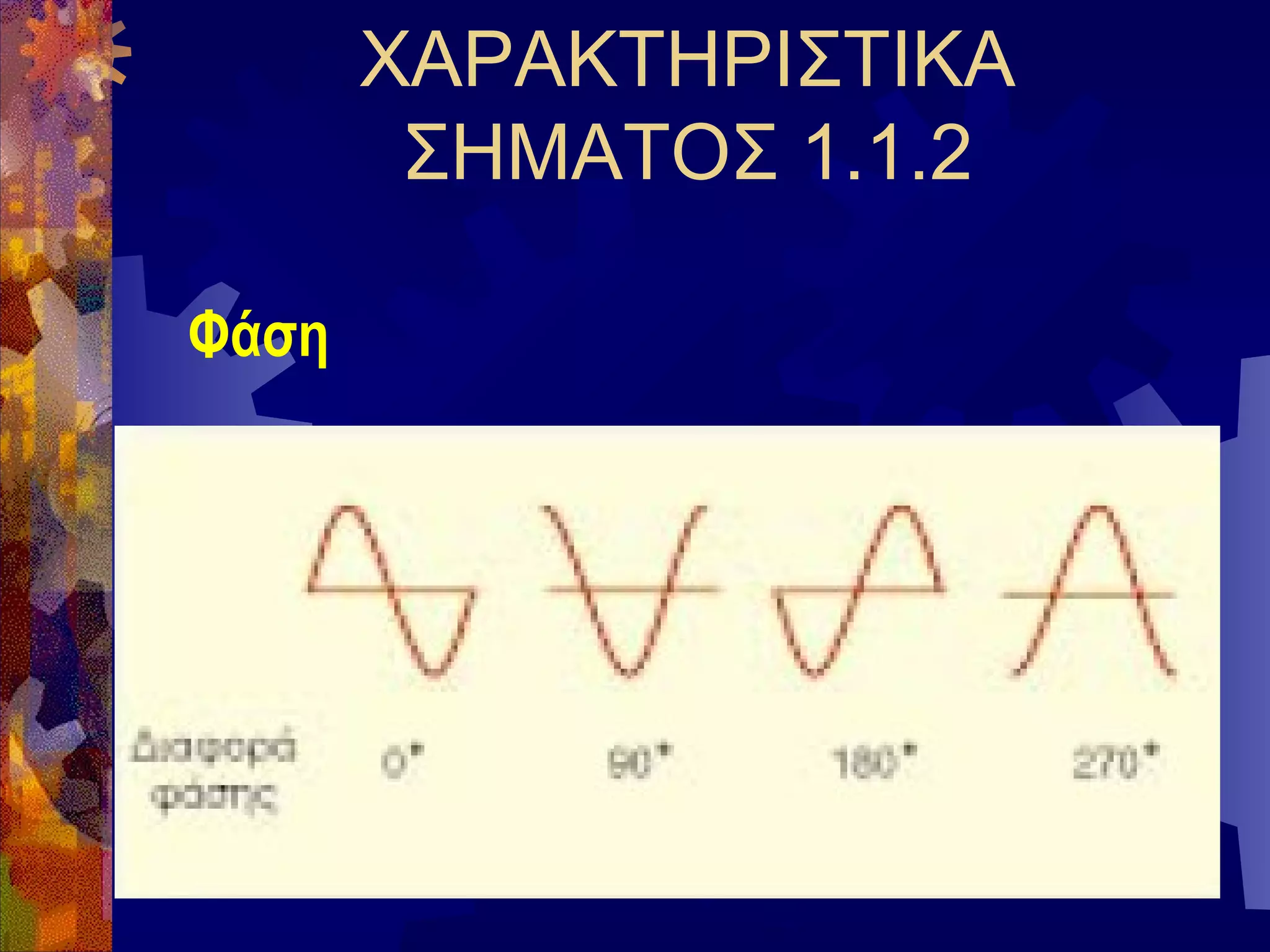

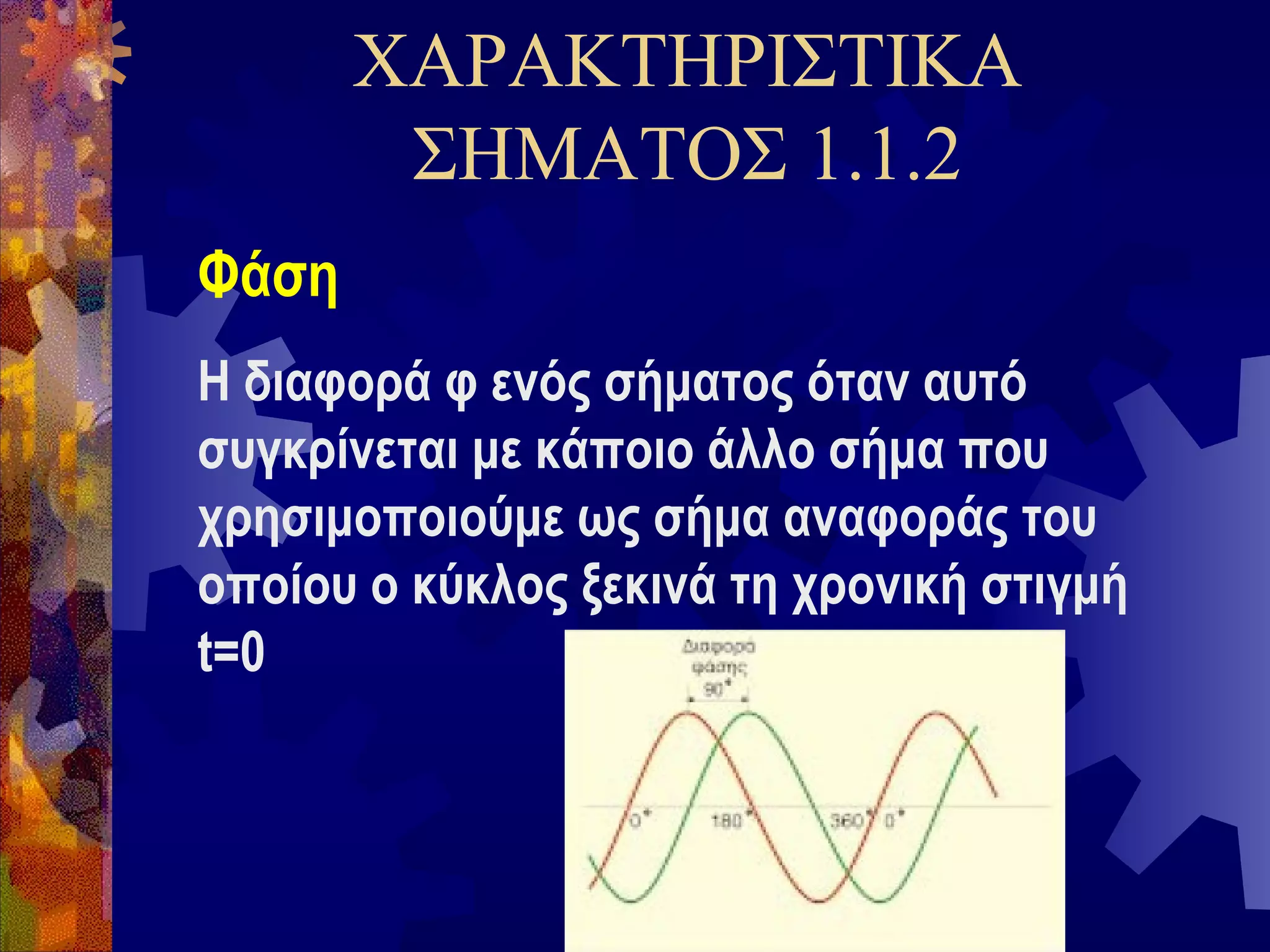

- 17. ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΗΜΑΤΟΣ 1.1.2 Φάση Η διαφοράφ ενός σήματος όταν αυτό συγκρίνεται με κάποιο άλλο σήμα που χρησιμοποιούμε ως σήμα αναφοράς του οποίου ο κύκλος ξεκινά τη χρονική στιγμή t=0
- 18.

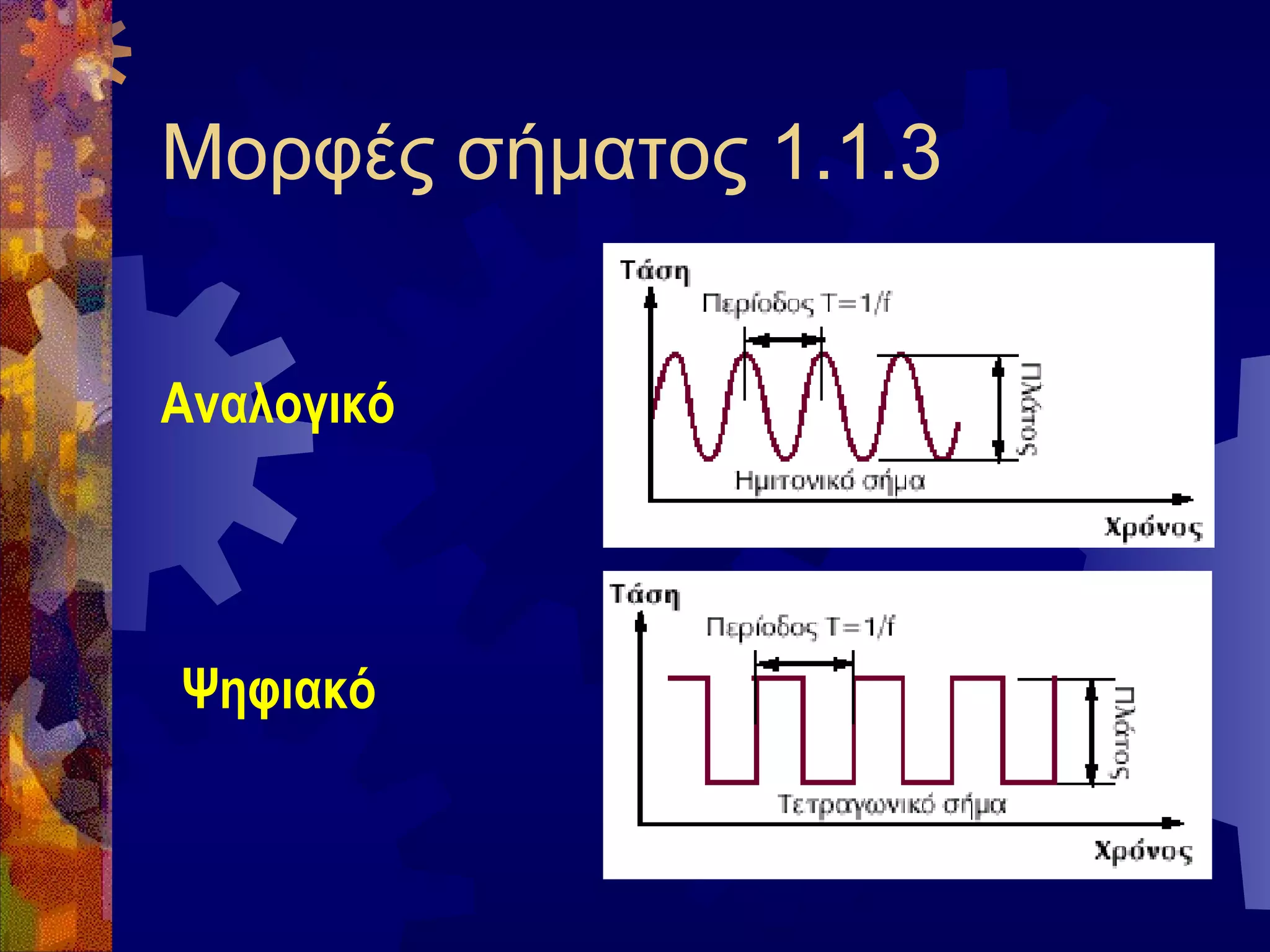

- 19.

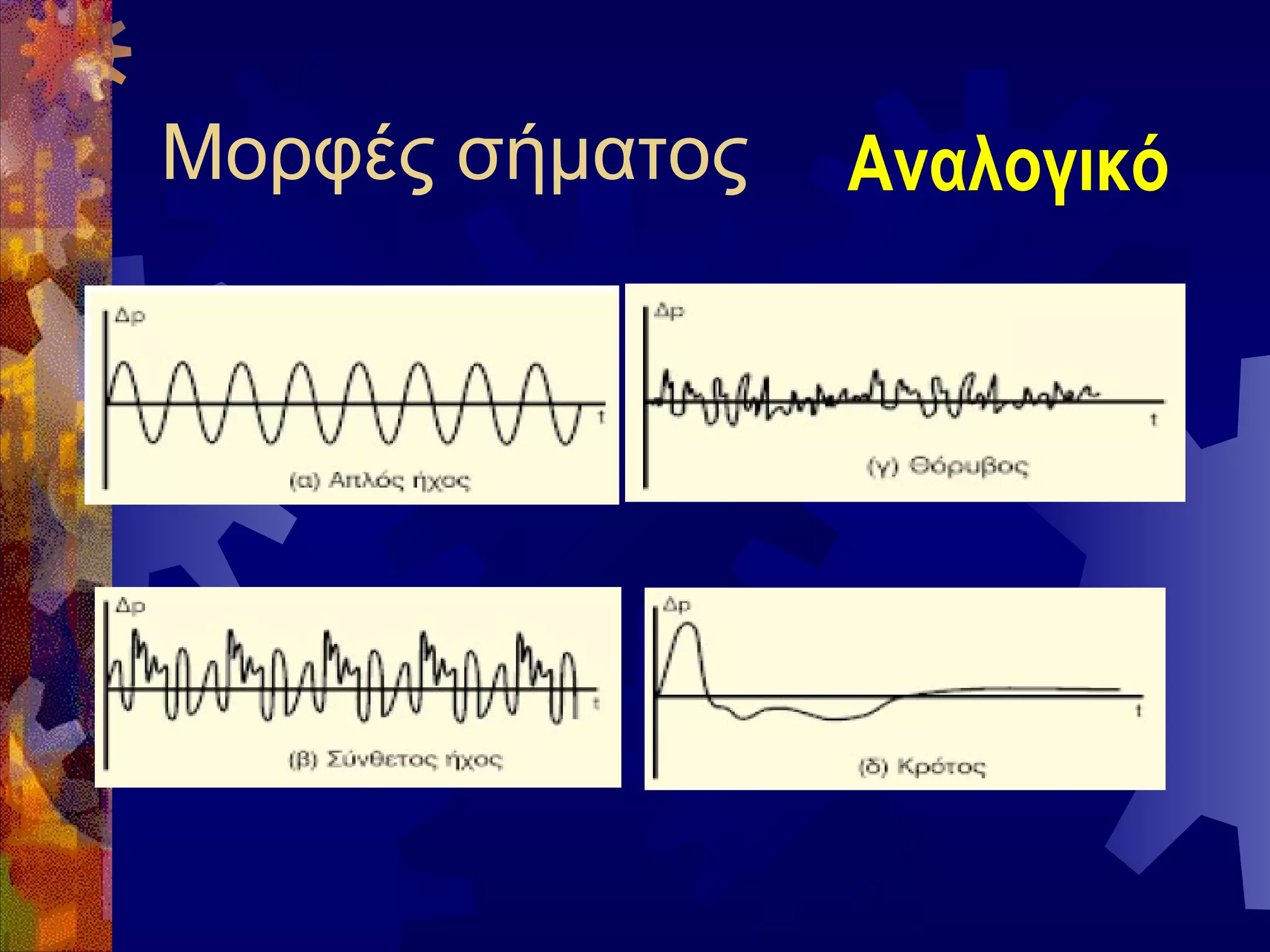

- 20.
- 21.
