二点透視図法
対角消失点法

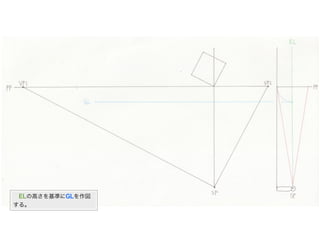

ELの高さを基準にGLを作図
する。

平面図のSPと正方形の各頂点
を視線で繋ぐ。

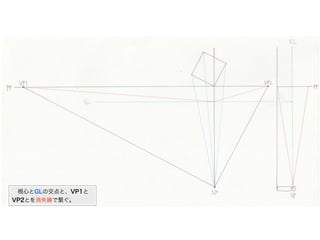

視心とGLの交点と、VP1と
VP2とを消失線で繋ぐ。

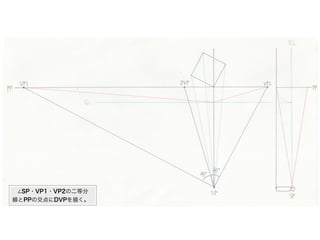

SP・VP1・VP2の二等分
線とPPの交点にDVPを描く。

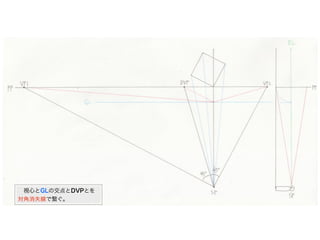

視心とGLの交点とDVPとを
対角消失線で繋ぐ。

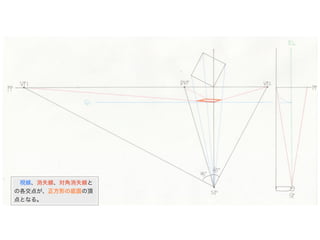

視線、消失線、対角消失線と
の各交点が、正方形の底面の頂
点となる。
