1. 一点透視図法
M点法

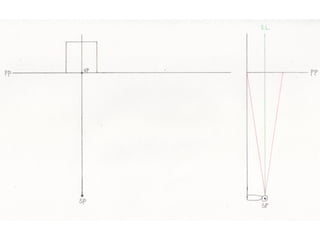

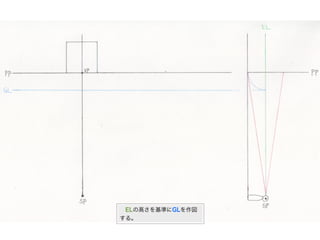

3. ELの高さを基準にGLを作図
する。

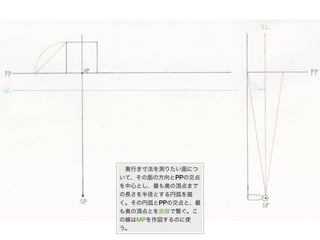

4. 奥行き寸法を測りたい面につ
いて、その面の方向とPPの交点
を中心とし、最も奥の頂点まで
の長さを半径とする円弧を描
く。その円弧とPPの交点と、最
も奥の頂点とを直線で繋ぐ。こ
の線はMPを作図するのに使
う。

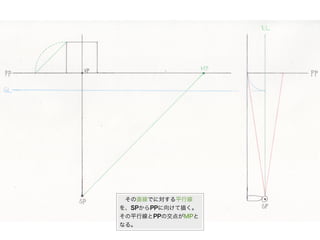

5. その直線でに対する平行線
を、SPからPPに向けて描く。
その平行線とPPの交点がMPと
なる。

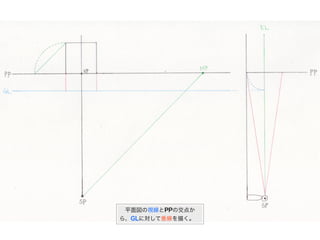

6. 平面図の視線とPPの交点か
ら、GLに対して垂線を描く。

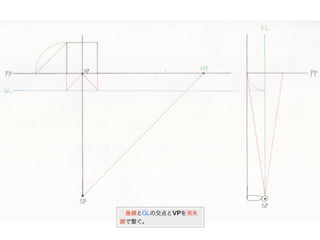

7. 垂線とGLの交点とVPを消失
線で繋ぐ。

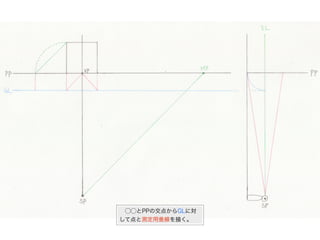

8. ⃝⃝とPPの交点からGLに対
して点と測定用垂線を描く。

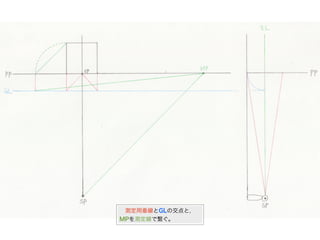

9. 測定用垂線とGLの交点と,
MPを測定線で繋ぐ。

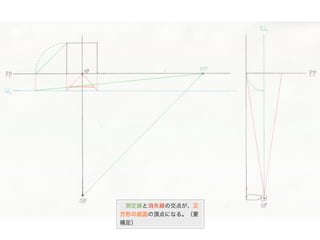

10. 測定線と消失線の交点が、正
方形の底面の頂点になる。（要
補足）

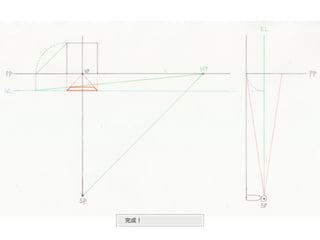

11. 完成！
