002 2 1-04
1.
一点透視図法 対角消失点法
2.
3.

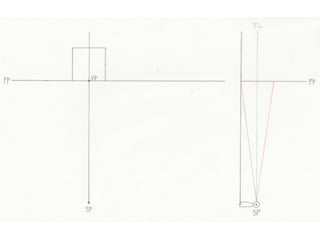

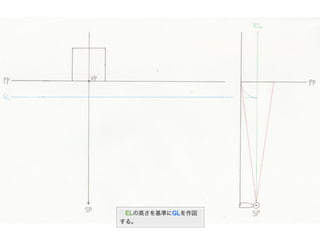

ELの高さを基準にGLを作図 する。
4.
SPとVPを繋ぐ視心に対して 45 方向にDVPを描く。
5.

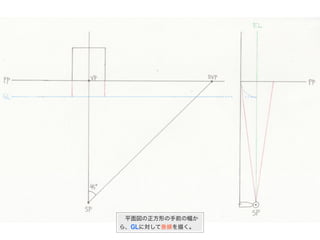

平面図の正方形の手前の幅か ら、GLに対して垂線を描く。
6.

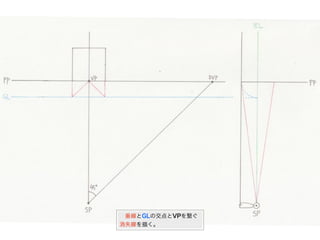

垂線とGLの交点とVPを繋ぐ 消失線を描く。
7.

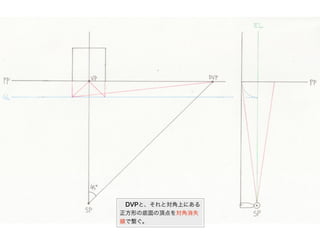

DVPと、それと対角上にある 正方形の底面の頂点を対角消失 線で繋ぐ。
8.

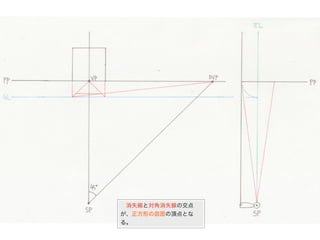

消失線と対角消失線の交点 が、正方形の底面の頂点とな る。
9.

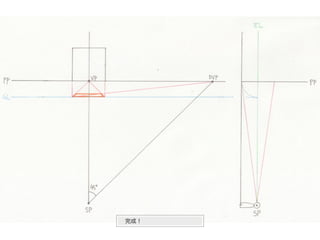

完成!
