焊接技术主要分为熔焊、压焊和釺焊，采用不同的方法如气体焊接和电弧焊接，适用于多种金属材料。各种焊接类型的特点包括熔焊易受氧化影响，而压焊具有较低的加热温度和短加热时间，减少热影响。特种焊接技术如气护钨极焊和二氧化碳半自动焊等，已广泛应用于多个工业领域。

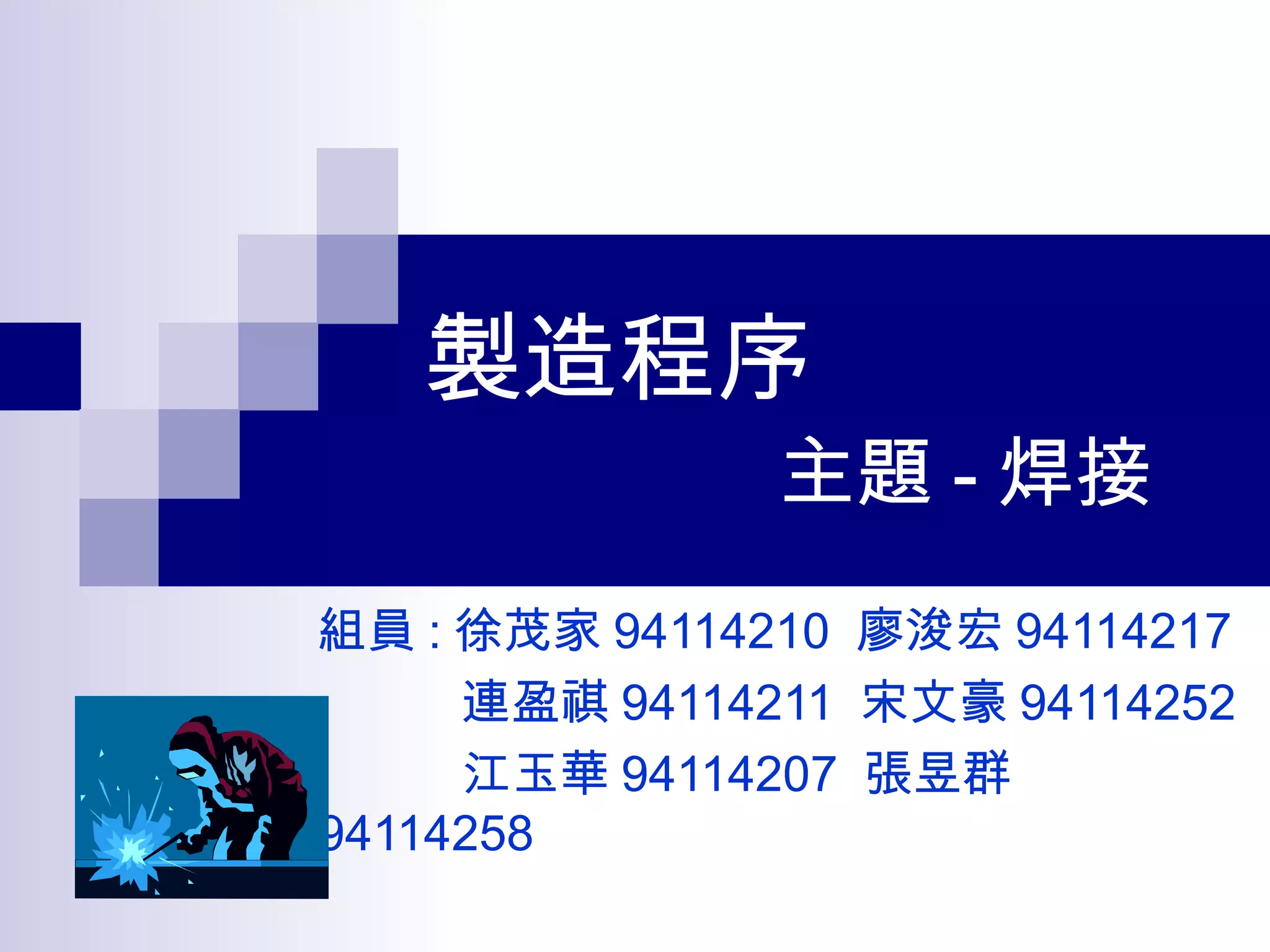

1. 製造程序 主題 - 焊接 組員 : 徐茂家 94114210 廖浚宏 94114217 連盈祺 94114211 宋文豪 94114252 江玉華 94114207 張昱群 94114258

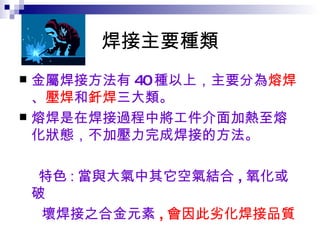

2. 焊接主要種類 金屬焊接方法有 40 種以上，主要分為 熔焊 、 壓焊 和 釺焊 三大類。 熔焊是在焊接過程中將工件介面加熱至熔化狀態，不加壓力完成焊接的方法。 特色 : 當與大氣中其它空氣結合 , 氧化或破 壞焊接之合金元素 , 會因此劣化焊接品質

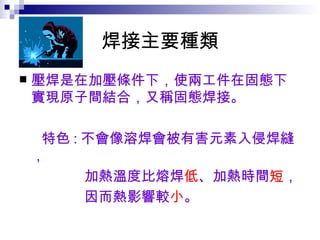

3. 焊接主要種類 壓焊是在加壓條件下，使兩工件在固態下實現原子間結合，又稱固態焊接。 特色 : 不會像溶焊會被有害元素入侵焊縫， 加熱溫度比熔焊 低 、加熱時間 短 ， 因而熱影響較 小 。

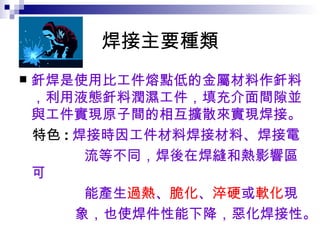

4. 焊接主要種類 釺焊是使用比工件熔點低的金屬材料作釺料，利用液態釺料潤濕工件，填充介面間隙並與工件實現原子間的相互擴散來實現焊接。 特色 : 焊接時因工件材料焊接材料、焊接電 流等不同，焊後在焊縫和熱影響區可 能產生 過熱 、 脆化 、 淬硬 或 軟化 現 象，也使焊件性能下降，惡化焊接性。

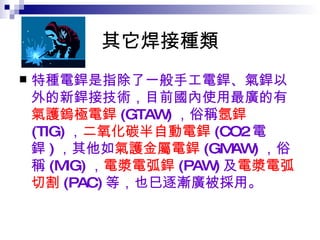

5. 其它焊接種類 特種電銲是指除了一般手工電銲、氣銲以外的新銲接技術，目前國內使用最廣的有 氣護鎢極電銲 (GTAW) ，俗稱 氬銲 (TIG) ， 二氧化碳半自動電銲 (CO2 電銲 ) ，其他如 氣護金屬電銲 (GMAW) ，俗稱 (MIG) ， 電漿電弧銲 (PAW) 及 電漿電弧切割 (PAC) 等，也巳逐漸廣被採用。

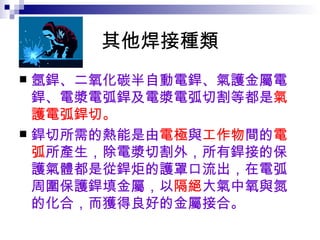

6. 其他焊接種類 氬銲、二氧化碳半自動電銲、氣護金屬電銲、電漿電弧銲及電漿電弧切割等都是 氣護電弧銲切。 銲切所需的熱能是由 電極 與 工作物 間的 電弧 所產生，除電漿切割外，所有銲接的保護氣體都是從銲炬的護罩口流出，在電弧周圍保護銲填金屬，以 隔絕 大氣中氧與氮的化合，而獲得良好的金屬接合。

7. 電弧 電弧是在公元 1801 年為韓褔瑞 . 戴威爵士 (Sir Humphrey Davy) 所發現，歷經百餘年發展與改良，新的銲接技術及設備也就逐漸推出 大量用於 造船工業 、 石化工業 、 核電工業 、 航空 及 國防工業 、 汽車工業 、 金屬加工 及 製造業 、 橋樑 、 建築 、 鋼樑架構 的銲接。

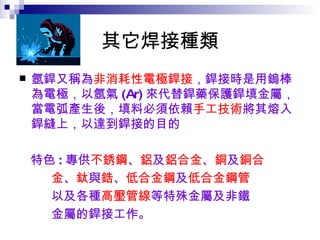

8. 其它焊接種類 氬銲又稱為 非消耗性電極銲接 ，銲接時是用鎢棒為電極，以氬氣 (Ar) 來代替銲藥保護銲填金屬，當電弧產生後，填料必須依賴 手工技術 將其熔入銲縫上，以達到銲接的目的 特色 : 專供 不銹鋼 、 鋁 及 鋁合金 、 銅 及 銅合 金 、 鈦 與 鋯 、 低合金鋼 及 低合金鋼管 以及各種 高壓管線 等特殊金屬及非鐵 金屬的銲接工作。

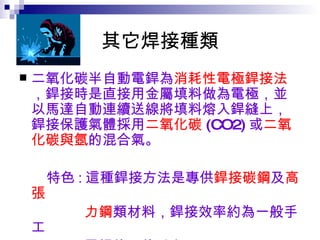

9. 其它焊接種類 二氧化碳半自動電銲為 消耗性電極銲接法 ，銲接時是直接用金屬填料做為電極，並以馬達自動連續送線將填料熔入銲縫上，銲接保護氣體採用 二氧化碳 (CO2) 或 二氧化碳與氬 的混合氣。 特色 : 這種銲接方法是專供 銲接碳鋼 及 高張 力鋼 類材料，銲接效率約為一般手工 電銲的三倍以上。

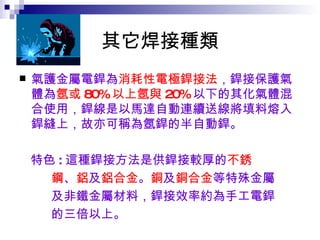

10. 其它焊接種類 氣護金屬電銲為 消耗性電極銲接法 ，銲接保護氣體為 氬或 80% 以上氬與 20% 以下的其化氣體混合使用，銲線是以馬達自動連續送線將填料熔入銲縫上，故亦可稱為氬銲的半自動銲。 特色 : 這種銲接方法是供銲接較厚的 不銹 鋼 、 鋁 及 鋁合金 。 銅 及 銅合金 等特殊金屬 及非鐵金屬材料，銲接效率約為手工電銲 的三倍以上。

11. 其它焊接種類 電漿電弧銲電漿銲接原理是於公元 1950 年由德國 (H.Kocher) 所發明，電漿係指氣體原子與電子接觸而離子化後，所產生的一束原子離子現象，電漿銲切使用溫度約為 3,300℃ ～ 12,000℃ 之間。 特色 : 適合銲接 高張力鋼 、 鈦 及 鋯 等金屬，如 用 氬 混合少量的 氫 ，刖應用於 不銹鋼 、 英高鎳 (INCONEL) 、 鎳鋼 及 銅鎳合金 的銲接非常理想，對於超薄金屬的銲接則可配合 NC 設備使用，銲接效果優異。

12. 其它焊接種類 電漿電弧切割切割用電漿型式為傳遞式電漿電弧，傳遞式電弧鎢棒為 陰極 ，工件為 陽極 ，而在鎢棒與工作物間設有噴嘴，使氣體從噴嘴進入電弧中形成電漿。 氣體在離子化後立即接觸到銲件，再復合成很高溫度的中性電漿電弧來熔割金屬材枓，目前用於電漿切割的氣體有氬、氧、氮及壓縮空氣等。 特色 : 切割精度優異，可供切割 氧 、 乙炔無法切割 的材料。

13. 其它焊接種類 電銲係利用電流兩極接觸產生的電弧高熱，使母材與銲條間，因高熱同時自固體熔化成液體，待其冷卻而凝固成為一體的技術。這種銲接方法稱為「 電弧銲 」，俗稱「 電銲 」。

14. 焊接分類 一 . 氣體焊接： 1. 氧乙炔氣焊法 (OAW) 2. 氫氧氣焊法 (OHW) 3. 空氣乙炔氣焊法 (AAW) 4. 氧燃料氣焊法 (OFW)

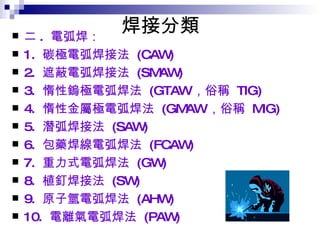

15. 焊接分類 二 . 電弧焊： 1. 碳極電弧焊接法 (CAW) 2. 遮蔽電弧焊接法 (SMAW) 3. 惰性鎢極電弧焊法 (GTAW ，俗稱 TIG) 4. 惰性金屬極電弧焊法 (GMAW ，俗稱 MIG) 5. 潛弧焊接法 (SAW) 6. 包藥焊線電弧焊法 (FCAW) 7. 重力式電弧焊法 (GW) 8. 植釘焊接法 (SW) 9. 原子氫電弧焊法 (AHW) 10. 電離氣電弧焊法 (PAW)

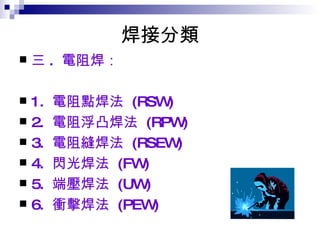

16. 焊接分類 三 . 電阻焊： 1. 電阻點焊法 (RSW) 2. 電阻浮凸焊法 (RPW) 3. 電阻縫焊法 (RSEW) 4. 閃光焊法 (FW) 5. 端壓焊法 (UW) 6. 衝擊焊法 (PEW)

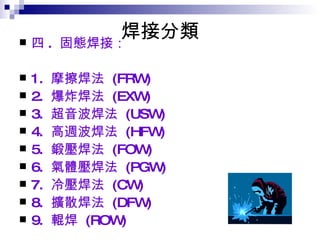

17. 焊接分類 四 . 固態焊接： 1. 摩擦焊法 (FRW) 2. 爆炸焊法 (EXW) 3. 超音波焊法 (USW) 4. 高週波焊法 (HFW) 5. 鍛壓焊法 (FOW) 6. 氣體壓焊法 (PGW) 7. 冷壓焊法 (CW) 8. 擴散焊法 (DFW) 9. 輥焊 (ROW)

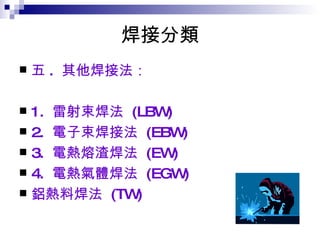

18. 焊接分類 五 . 其他焊接法： 1. 雷射束焊法 (LBW) 2. 電子束焊接法 (EBW) 3. 電熱熔渣焊法 (EW) 4. 電熱氣體焊法 (EGW) 鋁熱料焊法 (TW)
