Week 9 hp.pptx hidro power energy engineering

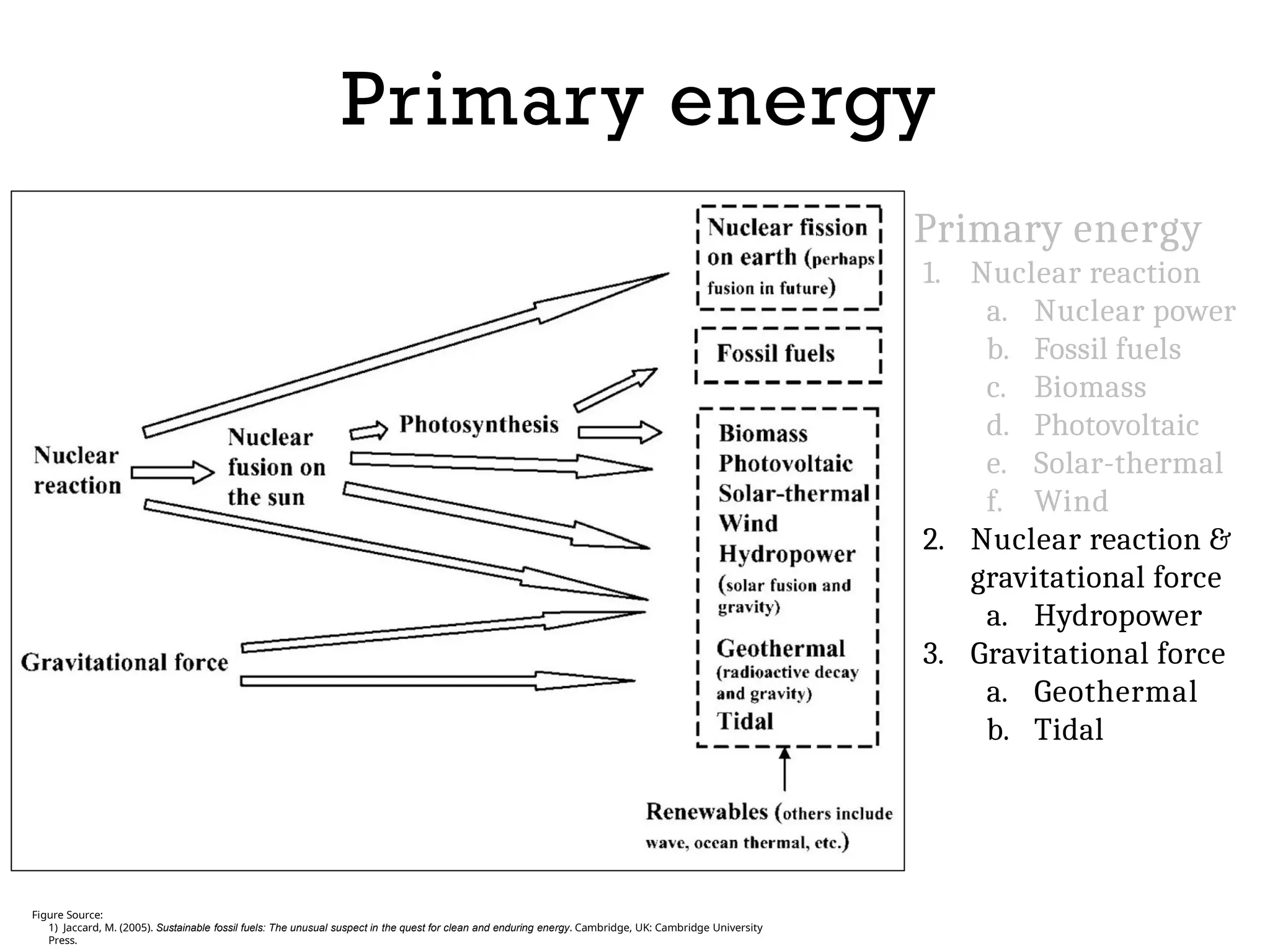

- 1. Primary energy Primary energy 1.Nuclear reaction a. Nuclear power b. Fossil fuels c. Biomass d. Photovoltaic e. Solar-thermal f. Wind 2. Nuclear reaction & gravitational force a. Hydropower 3. Gravitational force a. Geothermal b. Tidal Figure Source: 1) Jaccard, M. (2005). Sustainable fossil fuels: The unusual suspect in the quest for clean and enduring energy. Cambridge, UK: Cambridge University Press.

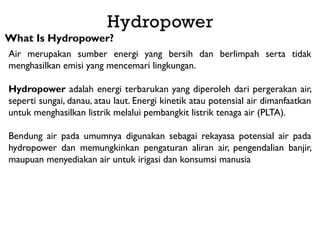

- 2. Hydropower What Is Hydropower? Airmerupakan sumber energi yang bersih dan berlimpah serta tidak menghasilkan emisi yang mencemari lingkungan. Hydropower adalah energi terbarukan yang diperoleh dari pergerakan air, seperti sungai, danau, atau laut. Energi kinetik atau potensial air dimanfaatkan untuk menghasilkan listrik melalui pembangkit listrik tenaga air (PLTA). Bendung air pada umumnya digunakan sebagai rekayasa potensial air pada hydropower dan memungkinkan pengaturan aliran air, pengendalian banjir, maupuan menyediakan air untuk irigasi dan konsumsi manusia

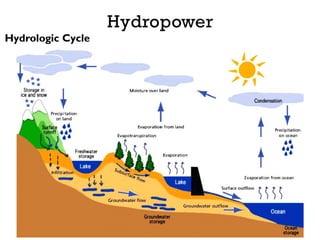

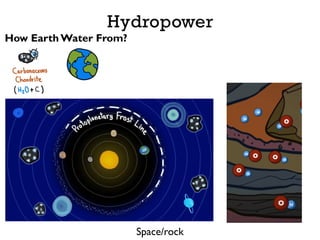

- 3. How Earth WaterFrom? Hydropower Space/rock
- 4.

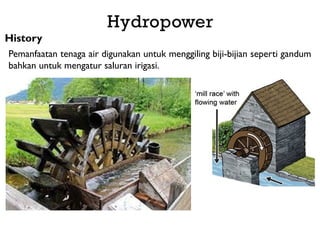

- 5. History Pemanfaatan tenaga airdigunakan untuk menggiling biji-bijian seperti gandum bahkan untuk mengatur saluran irigasi. Hydropower

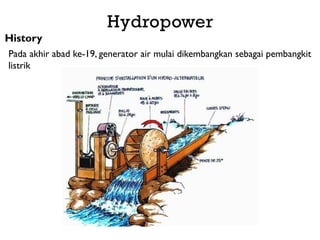

- 6. History Pada akhir abadke-19, generator air mulai dikembangkan sebagai pembangkit listrik Hydropower

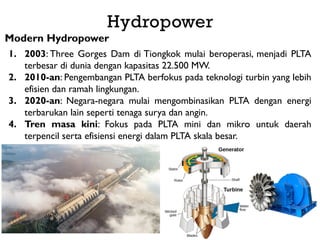

- 7. Modern Hydropower 1. 2003:Three Gorges Dam di Tiongkok mulai beroperasi, menjadi PLTA terbesar di dunia dengan kapasitas 22.500 MW. 2. 2010-an: Pengembangan PLTA berfokus pada teknologi turbin yang lebih efisien dan ramah lingkungan. 3. 2020-an: Negara-negara mulai mengombinasikan PLTA dengan energi terbarukan lain seperti tenaga surya dan angin. 4. Tren masa kini: Fokus pada PLTA mini dan mikro untuk daerah terpencil serta efisiensi energi dalam PLTA skala besar. Hydropower

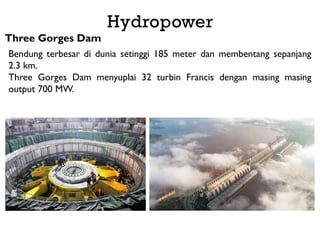

- 8. Three Gorges Dam Bendungterbesar di dunia setinggi 185 meter dan membentang sepanjang 2.3 km. Three Gorges Dam menyuplai 32 turbin Francis dengan masing masing output 700 MW. Hydropower

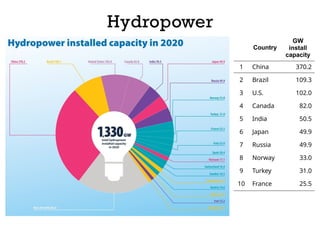

- 9. Hydropower Country GW install capacity 1 China 370.2 2Brazil 109.3 3 U.S. 102.0 4 Canada 82.0 5 India 50.5 6 Japan 49.9 7 Russia 49.9 8 Norway 33.0 9 Turkey 31.0 10 France 25.5

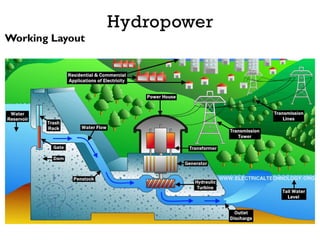

- 10.

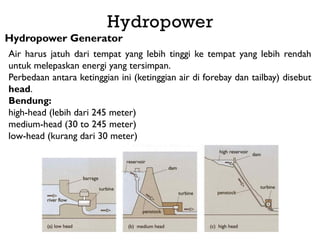

- 11. Hydropower Hydropower Generator Air harusjatuh dari tempat yang lebih tinggi ke tempat yang lebih rendah untuk melepaskan energi yang tersimpan. Perbedaan antara ketinggian ini (ketinggian air di forebay dan tailbay) disebut head. Bendung: high-head (lebih dari 245 meter) medium-head (30 to 245 meter) low-head (kurang dari 30 meter)

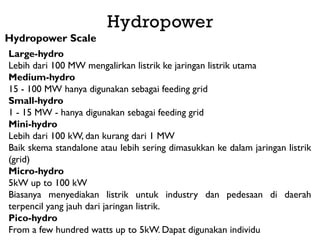

- 12. Hydropower Hydropower Scale Large-hydro Lebih dari100 MW mengalirkan listrik ke jaringan listrik utama Medium-hydro 15 - 100 MW hanya digunakan sebagai feeding grid Small-hydro 1 - 15 MW - hanya digunakan sebagai feeding grid Mini-hydro Lebih dari 100 kW, dan kurang dari 1 MW Baik skema standalone atau lebih sering dimasukkan ke dalam jaringan listrik (grid) Micro-hydro 5kW up to 100 kW Biasanya menyediakan listrik untuk industry dan pedesaan di daerah terpencil yang jauh dari jaringan listrik. Pico-hydro From a few hundred watts up to 5kW. Dapat digunakan individu
- 13.

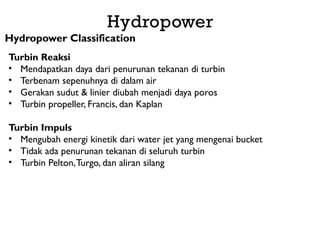

- 14. Hydropower Hydropower Classification Turbin Reaksi •Mendapatkan daya dari penurunan tekanan di turbin • Terbenam sepenuhnya di dalam air • Gerakan sudut & linier diubah menjadi daya poros • Turbin propeller, Francis, dan Kaplan Turbin Impuls • Mengubah energi kinetik dari water jet yang mengenai bucket • Tidak ada penurunan tekanan di seluruh turbin • Turbin Pelton,Turgo, dan aliran silang

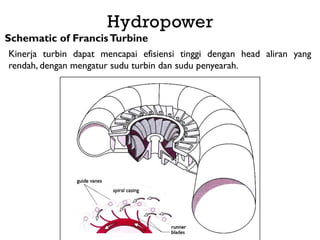

- 15. Hydropower Schematic of FrancisTurbine Kinerjaturbin dapat mencapai efisiensi tinggi dengan head aliran yang rendah, dengan mengatur sudu turbin dan sudu penyearah.

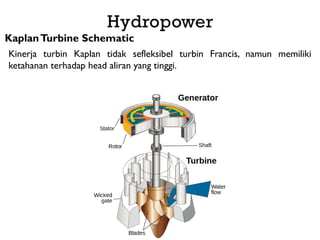

- 16. Hydropower KaplanTurbine Schematic Kinerja turbinKaplan tidak sefleksibel turbin Francis, namun memiliki ketahanan terhadap head aliran yang tinggi.
- 17.
- 18.
- 19.
- 20.

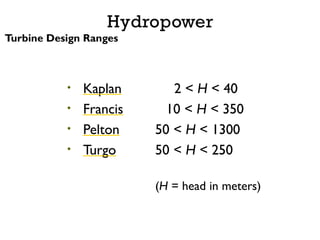

- 21. Hydropower Turbine Design Ranges 2< H < 40 10 < H < 350 50 < H < 1300 50 < H < 250 (H = head in meters) • Kaplan • Francis • Pelton • Turgo

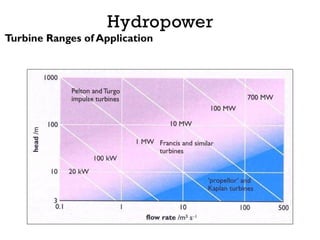

- 22. Hydropower Turbine Ranges ofApplication

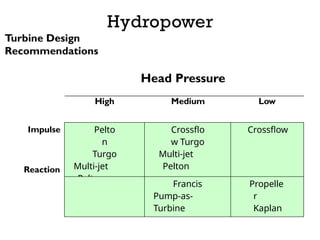

- 23. Hydropower Turbine Design Recommendations Pelto n Turgo Multi-jet Pelton Crossflo w Turgo Multi-jet Pelton Crossflow Francis Pump-as- Turbine Propelle r Kaplan HeadPressure High Medium Low Impulse Reaction
- 24. Hydropower Hydropower Calculations P g Q H P = power in kilowatts (kW) g = gravitational acceleration (9.81 m/s2) = turbo-generator efficiency (0<n<1) Q = quantity of water
- 25.

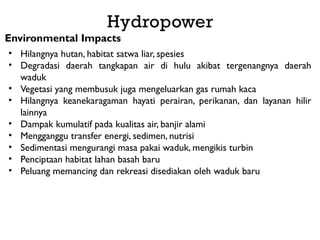

- 26. Hydropower Environmental Impacts • Hilangnyahutan, habitat satwa liar, spesies • Degradasi daerah tangkapan air di hulu akibat tergenangnya daerah waduk • Vegetasi yang membusuk juga mengeluarkan gas rumah kaca • Hilangnya keanekaragaman hayati perairan, perikanan, dan layanan hilir lainnya • Dampak kumulatif pada kualitas air, banjir alami • Mengganggu transfer energi, sedimen, nutrisi • Sedimentasi mengurangi masa pakai waduk, mengikis turbin • Penciptaan habitat lahan basah baru • Peluang memancing dan rekreasi disediakan oleh waduk baru
- 27.
- 28.
