将桌面级 VR 通过 Vulkan 和 UE4 移植到移动平台

2. 将桌面级VR通过Vulkan和
UE4移植到移动平台

3. 总概
• 项目目的
• 平台差距
• 测试Vulkan
• 介绍Vulkan
• 准备工作
• 执行优化
• 遇到的困难

4. 项目目的
• 探索移动平台VR效果的极限
• 探索UE4下移动端，Vulkan+VR流程/当前问题

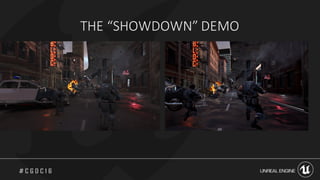

5. THE “SHOWDOWN” DEMO

6. 平台的差距
3840 x 2160? (1920 x 1080)
60 fps
Adreno 530
Multi-view?
Mobile Forward Renderer
Vulkan?
2160 x 1200
90 fps
GTX 970
Instanced Stereo
Deferred Renderer
DX11

7. 关于Vulkan
• Vulkan是用来替代OpenGL和OpenGL ES的下一代图形API
• 由Khronos领头，整个行业共同参与打造
• 开放，跨平台，支持PC、主机和移动设备
• 提供更底层轻度的，更高效的接口
• 考虑了现代图形硬件而设计
• 以SPIR-V格式作为shader预编译的中间格式

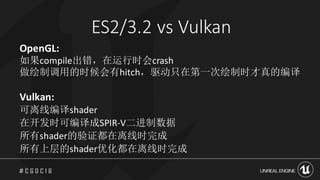

8. ES2/3.2 vs Vulkan
OpenGL:
如果compile出错，在运行时会crash
做绘制调用的时候会有hitch，驱动只在第一次绘制时才真的编译
Vulkan:
可离线编译shader
在开发时可编译成SPIR-V二进制数据
所有shader的验证都在离线时完成
所有上层的shader优化都在离线时完成

9. ES2/3.2 vs Vulkan
OpenGL:
Set vertex and pixel shaders
Shaderuniform parameters
Bound textures
Set blending states
Set depth states
Set rasterizer states
Etc…
Vulkan:
把这些属性和状态都封装在一个对象中
切换不同的状态相当高效!

10. ES2/3.2 vs Vulkan
Vulkan有显式的RenderPass
vkBeginRenderPass(...)
vkEndRenderPass(...)
每个render pass可以指定哪些数据需要load到tile
memory里，哪些数据需要存回framebuffer

12. 准备工作
硬件：Galaxy S7(latest rom), Nexus 6P(Android N)?
SDK：Vulkan, ndk
UE4: 4.13
当前数据：
800+ drawcall
120w+ triangles

13. 准备工作
简单定位瓶颈：
1. stat unit – gpu
降低渲染分辨率：MobileContentScaleFactor= 1.0 (1080p) / 0.8 (720p)
快速用工具减面做测试
用mip setting降低贴图尺寸，降低gpu带宽占用
2. stat dumpave –ms=1 || stat startfile/stop file
发现game线程时间过长，profile确定render thread没开
3. RenderThread瓶颈
合并和简化场景mesh

14. 执行优化

15. 内容优化
• 面数太多；
• 物件太多；
• 材质太多；
• 材质太复杂；
• 贴图太大，
• 渲染品质参数太高

16. Statistics

18. 烘培合并材质

19. 烘培合并材质

20. 烘培合并材质

21. 减面Simplygon

22. Instancing Staticmeshes(Batch Staticmeshes)

23. 选择需要合并的Actors

24. 优化材质/大范围

25. 优化材质/复杂

26. 优化材质/删除不必要的视觉元素

27. 材质优化/透明

28. 材质优化/粒子特效

29. 减少贴图sampler

30. 去除后期材质和灯光function
使用简单方式替代

31. 检查清理地图警告

32. 设置合理目标平台Profile，记得保存！
• 调整合理的渲染品质参数
• 合理的贴图大小
• 分辨率

33. 三角面
Drawcall

34. 遇到的困难
