1. VIRTAA, VOIMAA, VAUHTIA IHMINEN JA TEKNOLOGIA –aihekokonaisuuden tehtäväkortti 6. -luokkalaiselle

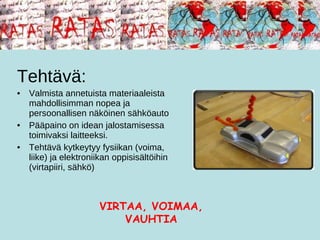

2. Tehtävä: Valmista annetuista materiaaleista mahdollisimman nopea ja persoonallisen näköinen sähköauto Pääpaino on idean jalostamisessa toimivaksi laitteeksi. Tehtävä kytkeytyy fysiikan (voima, liike) ja elektroniikan oppisisältöihin (virtapiiri, sähkö) VIRTAA, VOIMAA, VAUHTIA

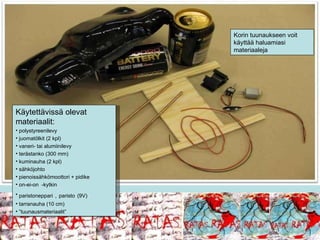

3. Käytettävissä olevat materiaalit: polystyreenilevy juomatölkit (2 kpl) vaneri- tai alumiinilevy terästanko (300 mm) kuminauha (2 kpl) sähköjohto pienoissähkömoottori + pidike on-ei-on -kytkin paristoneppari , paristo (9V) tarranauha (10 cm) ” tuunausmateriaalit” Korin tuunaukseen voit käyttää haluamiasi materiaaleja

4. KORIN VALMISTAMINEN Kuplan kori muovataan polystyreenistä (paksuus 1 -1,5 mm) halutunlaisen muotin päälle tyhjiömuovaimella. Polystyreeniä voi leikata normaaleilla saksilla. Huom! Jätä koriin astinlaudat alustaan kiinnitystä varten. Reunat hiotaan hiomapaperilla. Käytä silikonia muotin pinnassa korin irtoamisen helpottamiseksi

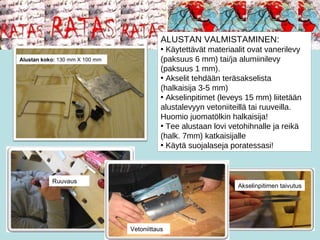

5. Alustan koko: 130 mm X 100 mm Vetoniittaus Ruuvaus ALUSTAN VALMISTAMINEN: Käytettävät materiaalit ovat vanerilevy (paksuus 6 mm) tai/ja alumiinilevy (paksuus 1 mm). Akselit tehdään teräsakselista (halkaisija 3-5 mm) Akselinpitimet (leveys 15 mm) liitetään alustalevyyn vetoniiteillä tai ruuveilla. Huomio juomatölkin halkaisija! Tee alustaan lovi vetohihnalle ja reikä (halk. 7mm) katkaisijalle Käytä suojalaseja poratessasi! Akselinpitimen taivutus

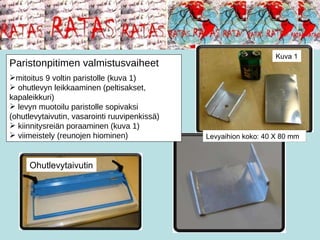

6. Ohutlevytaivutin Paristonpitimen valmistusvaiheet mitoitus 9 voltin paristolle (kuva 1) ohutlevyn leikkaaminen (peltisakset, kapaleikkuri) levyn muotoilu paristolle sopivaksi (ohutlevytaivutin, vasarointi ruuvipenkissä) kiinnitysreiän poraaminen (kuva 1) viimeistely (reunojen hiominen) Kuva 1 Levyaihion koko: 40 X 80 mm

7. Renkaiden ”tuunaus” Kiinnitä alumiininen tai muovinen paikkauskiekko juomatölkkien yläpäähän liimaamalla tai niittaamalla Poraa puoli millimetriä akselin halkaisijaa suuremmat reiät tölkin molempiin päihin akselin läpimenoa varten. Huomio tasapainon merkitys! Renkaita voi koristella esim. maalaamalla tai teippaamalla Käytä suojalaseja ja tukevaa kiinnitystä reikiä poratessasi!!!!!

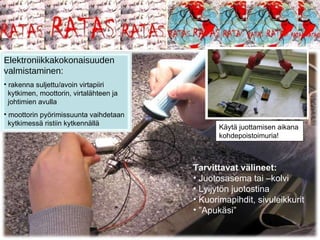

8. Tarvittavat välineet: Juotosasema tai –kolvi Lyijytön juotostina Kuorimapihdit, sivuleikkurit ” Apukäsi” Elektroniikkakokonaisuuden valmistaminen: rakenna suljettu/avoin virtapiiri kytkimen, moottorin, virtalähteen ja johtimien avulla moottorin pyörimissuunta vaihdetaan kytkimessä ristiin kytkennällä Käytä juottamisen aikana kohdepoistoimuria!

9. Suljettu virtapiiri on johtimien, pariston ja moottorin tai muiden sähkölaitteiden muodostama sähkövirran kulkureitti Suljettu virtapiiri. Lamppu hehkuu Avoin virtapiiri. Lamppu ei hehku Pohdi ja kokeile, kuinka saat moottorin pyörimissuunnan muutettua

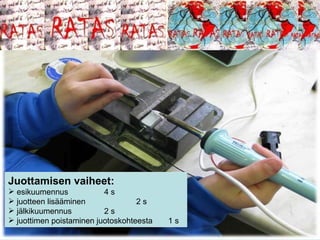

10. Juottamisen vaiheet: esikuumennus 4 s juotteen lisääminen 2 s jälkikuumennus 2 s juottimen poistaminen juotoskohteesta 1 s

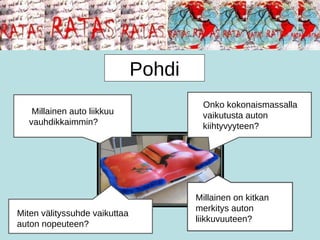

11. Millainen auto liikkuu vauhdikkaimmin? Onko kokonaismassalla vaikutusta auton kiihtyvyyteen? Miten välityssuhde vaikuttaa auton nopeuteen? Millainen on kitkan merkitys auton liikkuvuuteen? Pohdi

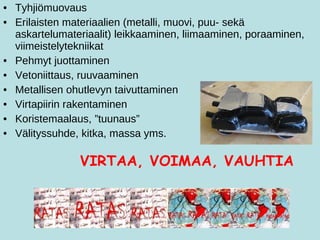

12. Tyhjiömuovaus Erilaisten materiaalien (metalli, muovi, puu- sekä askartelumateriaalit) leikkaaminen, liimaaminen, poraaminen, viimeistelytekniikat Pehmyt juottaminen Vetoniittaus, ruuvaaminen Metallisen ohutlevyn taivuttaminen Virtapiirin rakentaminen Koristemaalaus, ”tuunaus” Välityssuhde, kitka, massa yms. VIRTAA, VOIMAA, VAUHTIA

13. Kokonaisuuden kasaaminen Huomioi seuraavat seikat: Elektroniikkaosien sijoittelu alustan ja korin suhteen Kiinnitystarrojen sijoittelu Pyörien rullaavuus Kumilenkkien paikat Esteettisyys ja toimivuus

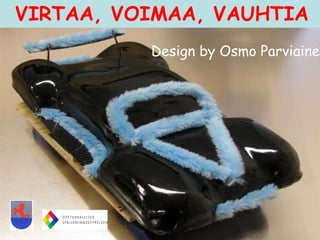

14. VIRTAA, VOIMAA, VAUHTIA Design by Osmo Parviainen
