VẼ COLUMN STRIPS HAY MIDDLE STRIPS TRONG SAFE

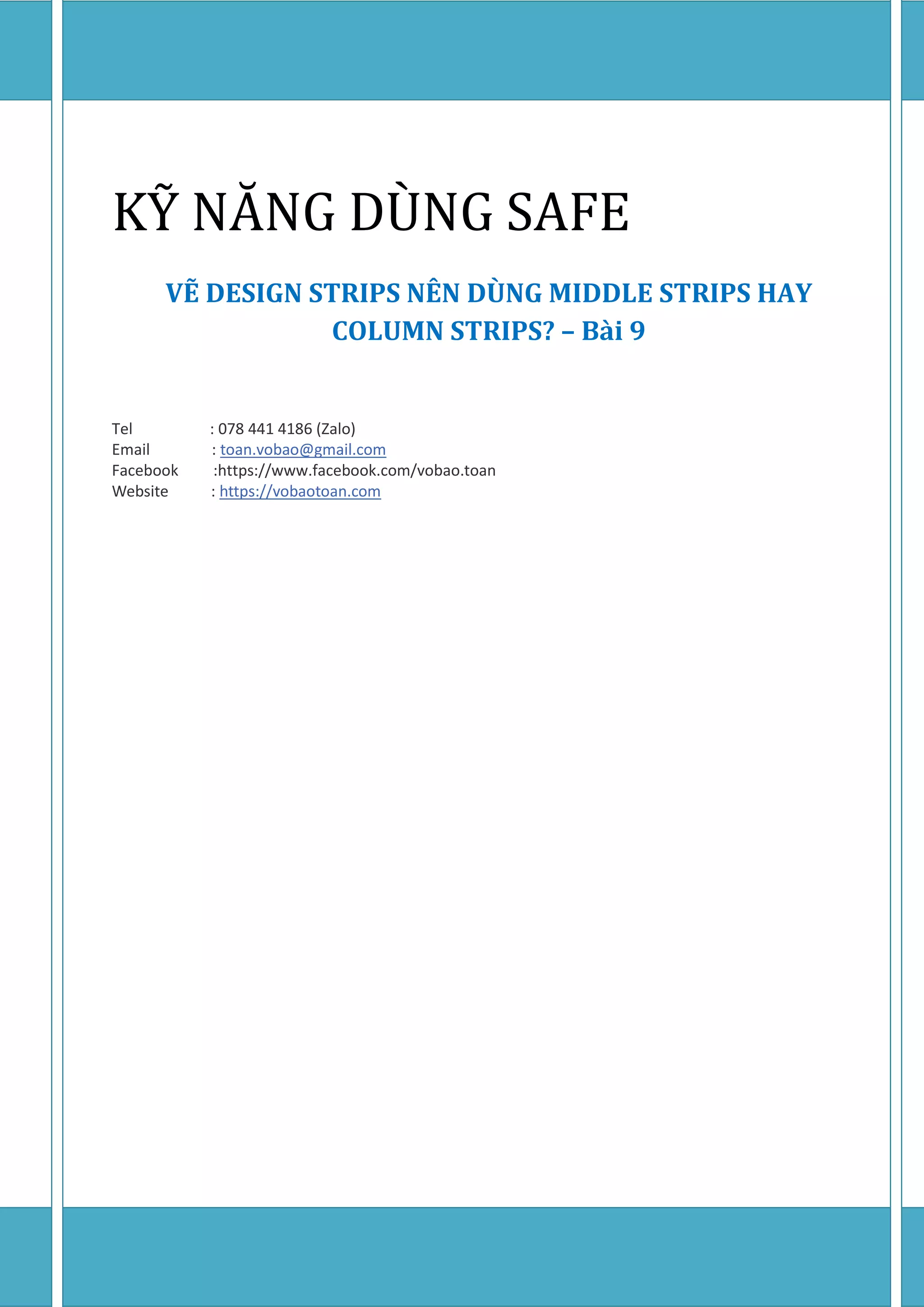

- 1. KỸ NĂNG DÙNGSAFE VẼ DESIGN STRIPS NÊN DÙNG MIDDLE STRIPS HAY COLUMN STRIPS? – Bài 9 Tel : 078 441 4186 (Zalo) Email : toan.vobao@gmail.com Facebook :https://www.facebook.com/vobao.toan Website : https://vobaotoan.com

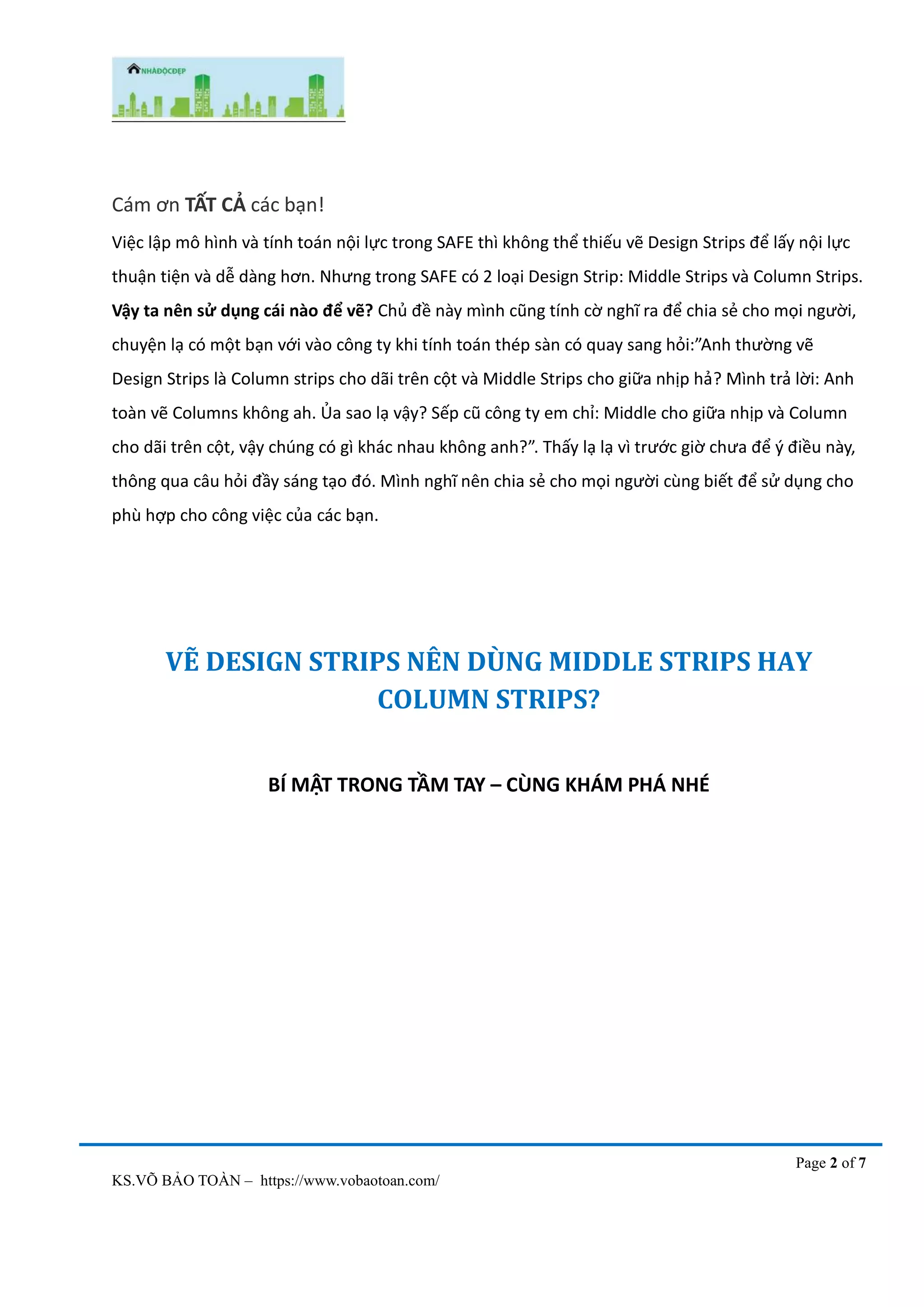

- 2. Page 2 of7 KS.VÕ BẢO TOÀN – https://www.vobaotoan.com/ Cám ơn TẤT CẢ các bạn! Việc lập mô hình và tính toán nội lực trong SAFE thì không thể thiếu vẽ Design Strips để lấy nội lực thuận tiện và dễ dàng hơn. Nhưng trong SAFE có 2 loại Design Strip: Middle Strips và Column Strips. Vậy ta nên sử dụng cái nào để vẽ? Chủ đề này mình cũng tính cờ nghĩ ra để chia sẻ cho mọi người, chuyện lạ có một bạn với vào công ty khi tính toán thép sàn có quay sang hỏi:”Anh thường vẽ Design Strips là Column strips cho dãi trên cột và Middle Strips cho giữa nhịp hả? Mình trả lời: Anh toàn vẽ Columns không ah. Ủa sao lạ vậy? Sếp cũ công ty em chỉ: Middle cho giữa nhịp và Column cho dãi trên cột, vậy chúng có gì khác nhau không anh?”. Thấy lạ lạ vì trước giờ chưa để ý điều này, thông qua câu hỏi đầy sáng tạo đó. Mình nghĩ nên chia sẻ cho mọi người cùng biết để sử dụng cho phù hợp cho công việc của các bạn. VẼ DESIGN STRIPS NÊN DÙNG MIDDLE STRIPS HAY COLUMN STRIPS? BÍ MẬT TRONG TẦM TAY – CÙNG KHÁM PHÁ NHÉ
- 3. Page 3 of7 KS.VÕ BẢO TOÀN – https://www.vobaotoan.com/ Để cho các bạn tiện theo dõi mình sẽ lấy một ví dụ minh họa như sau: Middle Strip cho giữa nhịp Column Strips cho giữa nhịp

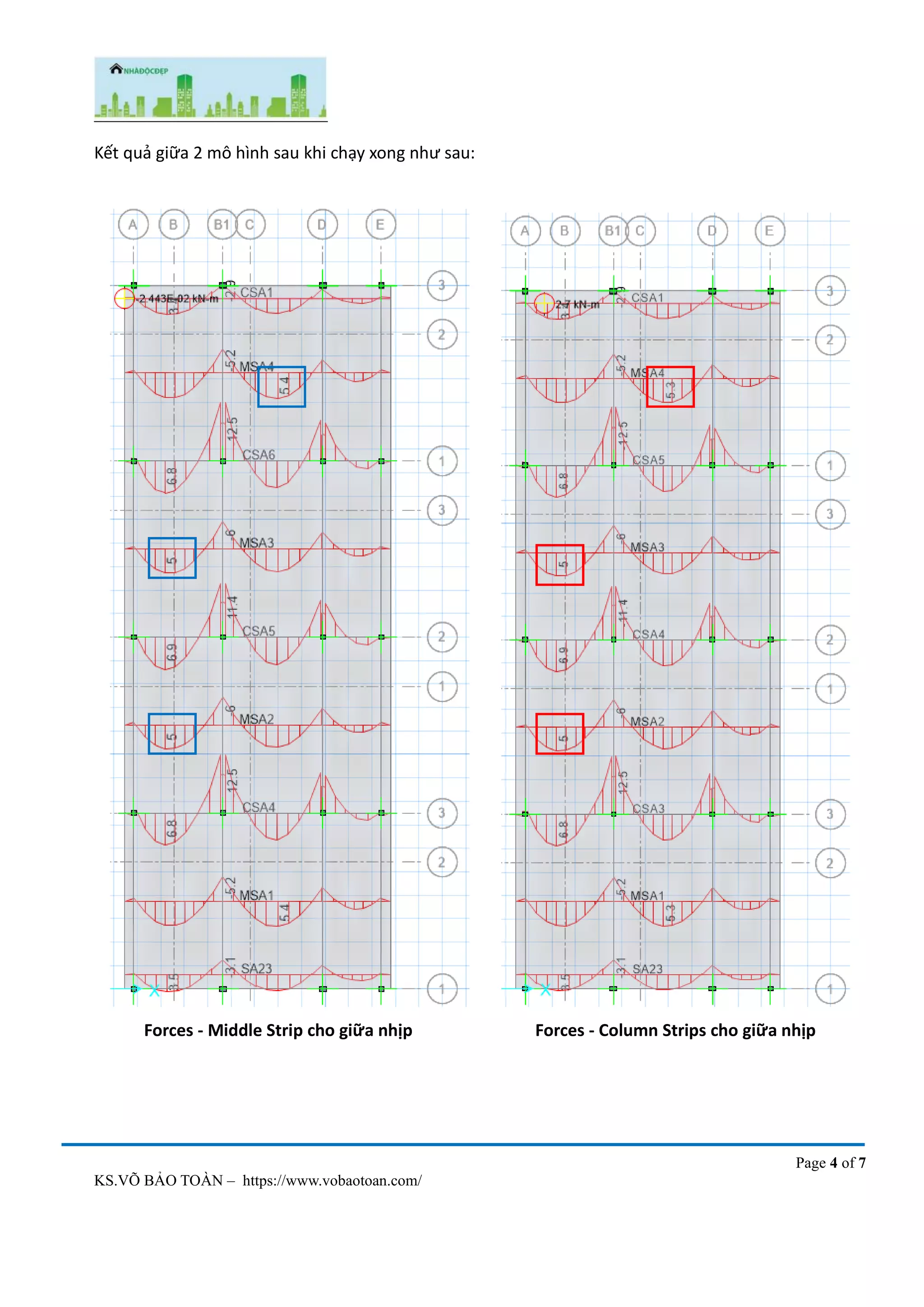

- 4. Page 4 of7 KS.VÕ BẢO TOÀN – https://www.vobaotoan.com/ Kết quả giữa 2 mô hình sau khi chạy xong như sau: Forces - Middle Strip cho giữa nhịp Forces - Column Strips cho giữa nhịp

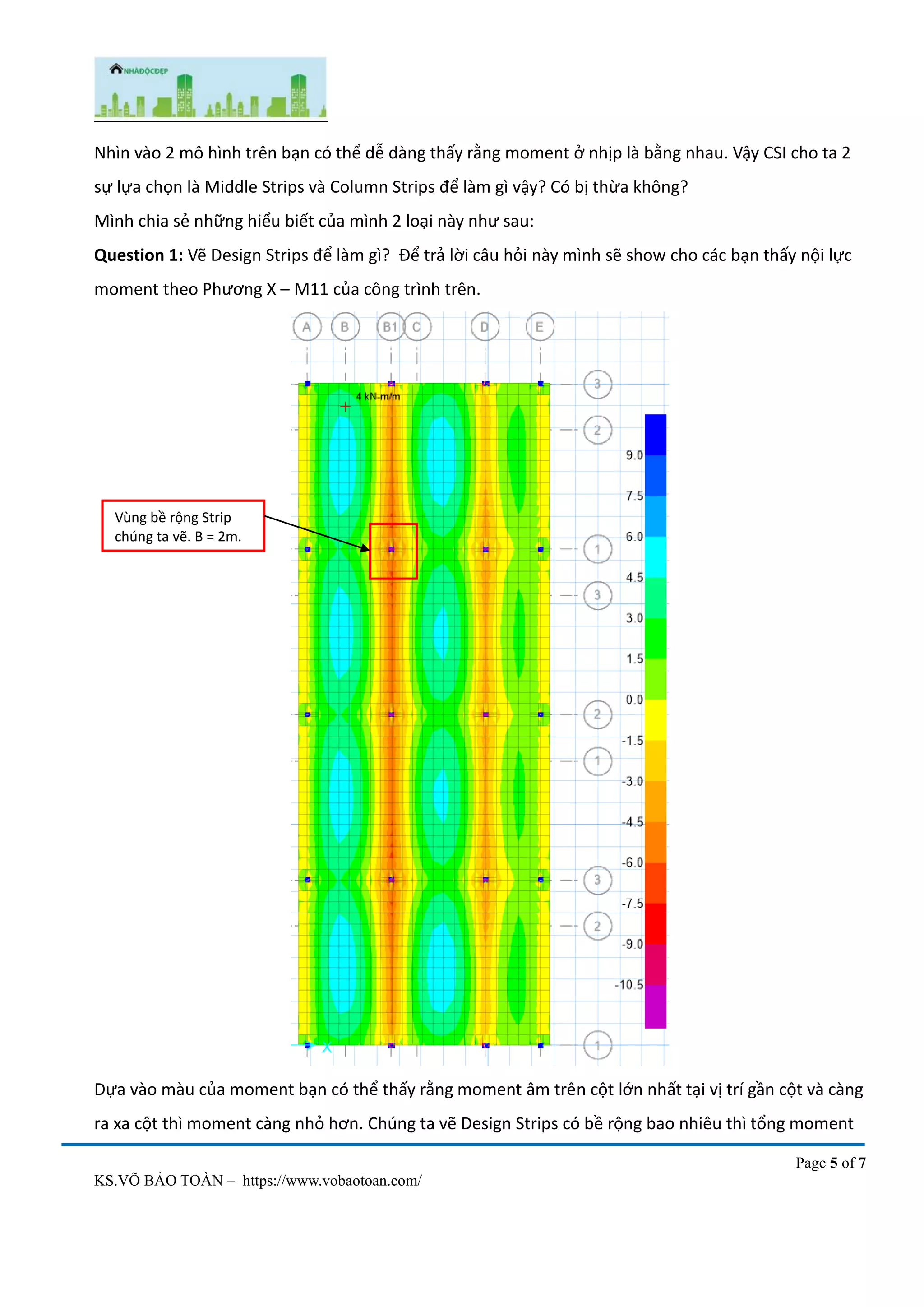

- 5. Page 5 of7 KS.VÕ BẢO TOÀN – https://www.vobaotoan.com/ Nhìn vào 2 mô hình trên bạn có thể dễ dàng thấy rằng moment ở nhịp là bằng nhau. Vậy CSI cho ta 2 sự lựa chọn là Middle Strips và Column Strips để làm gì vậy? Có bị thừa không? Mình chia sẻ những hiểu biết của mình 2 loại này như sau: Question 1: Vẽ Design Strips để làm gì? Để trả lời câu hỏi này mình sẽ show cho các bạn thấy nội lực moment theo Phương X – M11 của công trình trên. Dựa vào màu của moment bạn có thể thấy rằng moment âm trên cột lớn nhất tại vị trí gần cột và càng ra xa cột thì moment càng nhỏ hơn. Chúng ta vẽ Design Strips có bề rộng bao nhiêu thì tổng moment Vùng bề rộng Strip chúng ta vẽ. B = 2m.

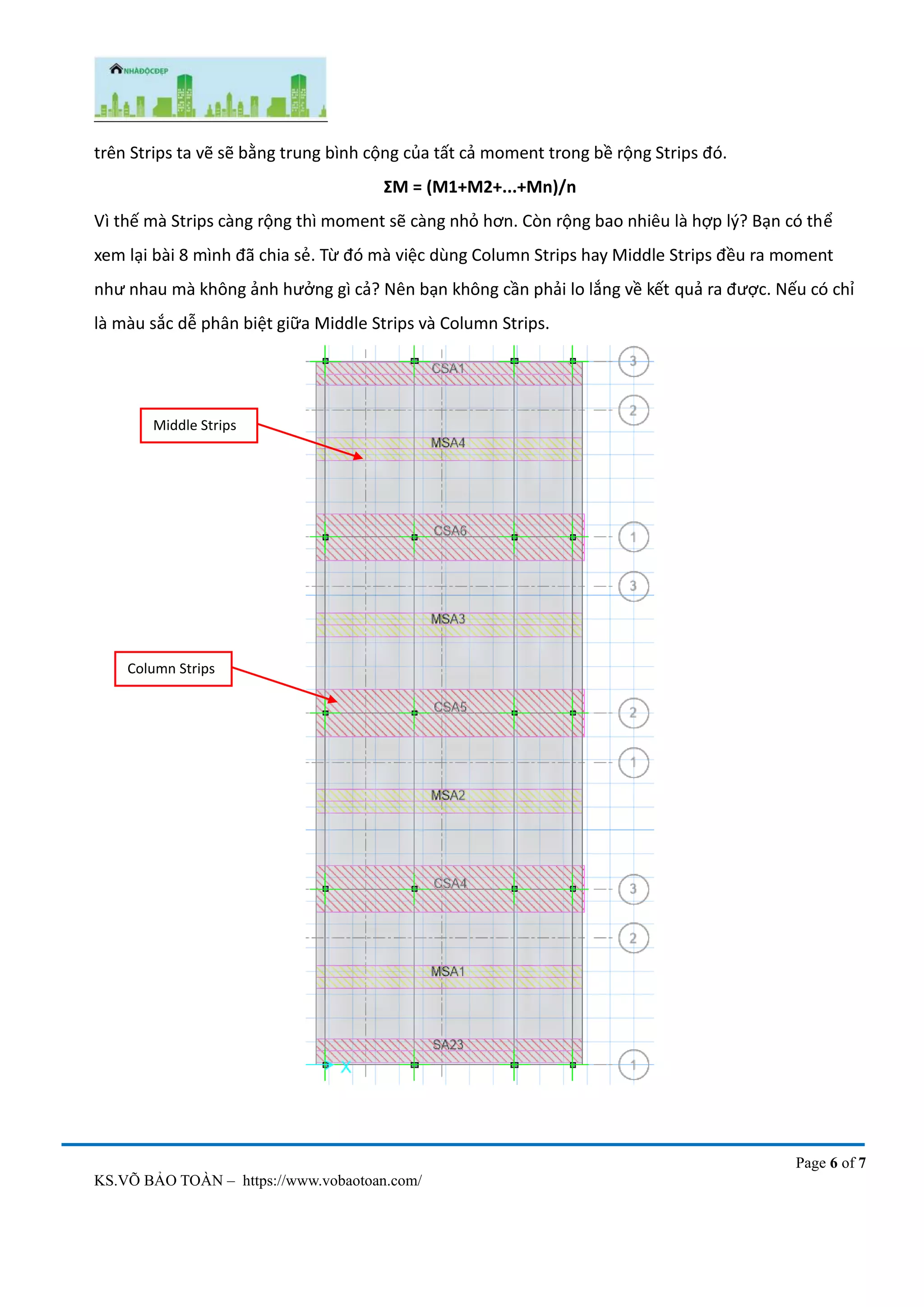

- 6. Page 6 of7 KS.VÕ BẢO TOÀN – https://www.vobaotoan.com/ trên Strips ta vẽ sẽ bằng trung bình cộng của tất cả moment trong bề rộng Strips đó. ΣM = (M1+M2+...+Mn)/n Vì thế mà Strips càng rộng thì moment sẽ càng nhỏ hơn. Còn rộng bao nhiêu là hợp lý? Bạn có thể xem lại bài 8 mình đã chia sẻ. Từ đó mà việc dùng Column Strips hay Middle Strips đều ra moment như nhau mà không ảnh hưởng gì cả? Nên bạn không cần phải lo lắng về kết quả ra được. Nếu có chỉ là màu sắc dễ phân biệt giữa Middle Strips và Column Strips. Middle Strips Column Strips

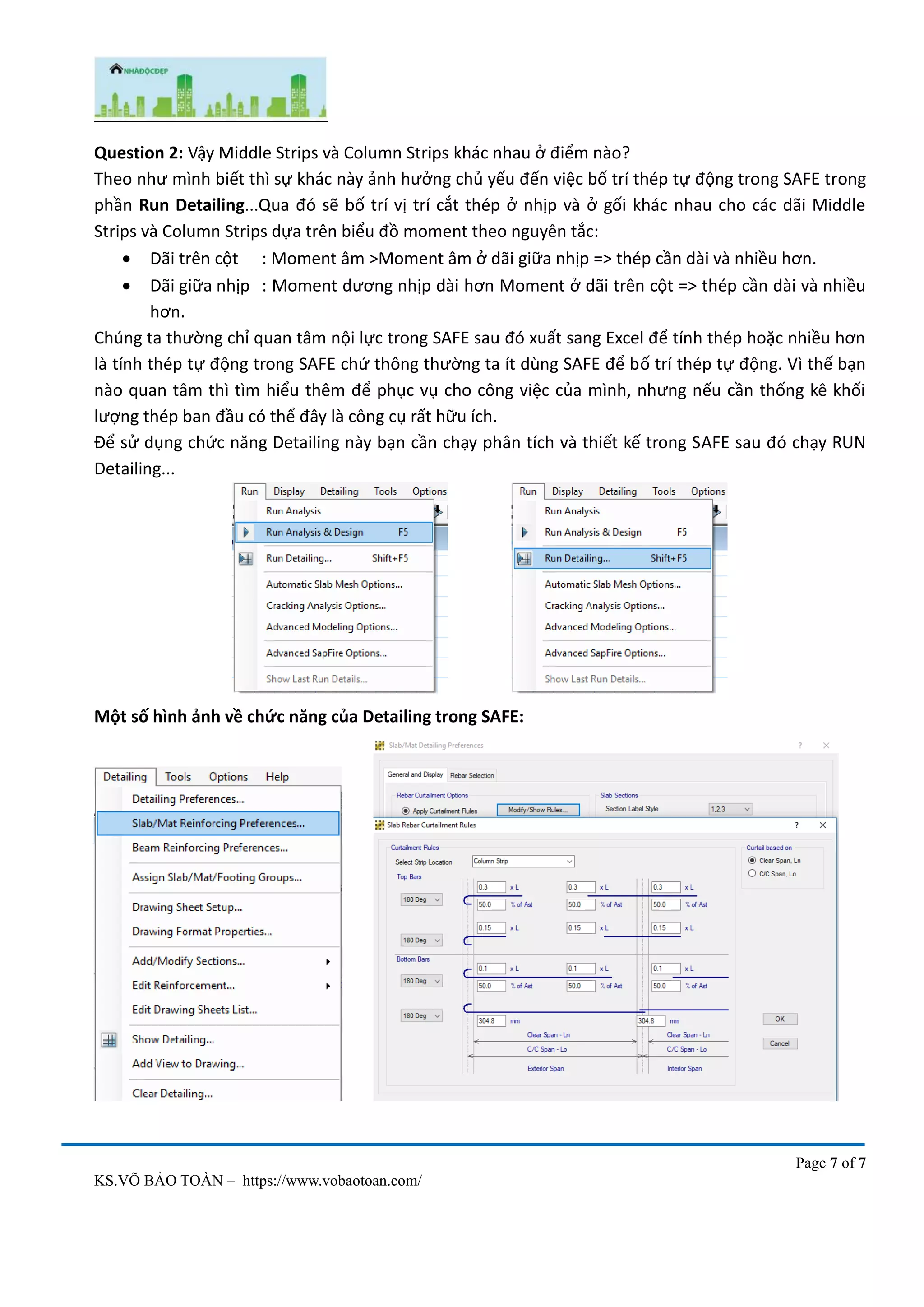

- 7. Page 7 of7 KS.VÕ BẢO TOÀN – https://www.vobaotoan.com/ Question 2: Vậy Middle Strips và Column Strips khác nhau ở điểm nào? Theo như mình biết thì sự khác này ảnh hưởng chủ yếu đến việc bố trí thép tự động trong SAFE trong phần Run Detailing...Qua đó sẽ bố trí vị trí cắt thép ở nhịp và ở gối khác nhau cho các dãi Middle Strips và Column Strips dựa trên biểu đồ moment theo nguyên tắc: • Dãi trên cột : Moment âm >Moment âm ở dãi giữa nhịp => thép cần dài và nhiều hơn. • Dãi giữa nhịp : Moment dương nhịp dài hơn Moment ở dãi trên cột => thép cần dài và nhiều hơn. Chúng ta thường chỉ quan tâm nội lực trong SAFE sau đó xuất sang Excel để tính thép hoặc nhiều hơn là tính thép tự động trong SAFE chứ thông thường ta ít dùng SAFE để bố trí thép tự động. Vì thế bạn nào quan tâm thì tìm hiểu thêm để phục vụ cho công việc của mình, nhưng nếu cần thống kê khối lượng thép ban đầu có thể đây là công cụ rất hữu ích. Để sử dụng chức năng Detailing này bạn cần chạy phân tích và thiết kế trong SAFE sau đó chạy RUN Detailing... Một số hình ảnh về chức năng của Detailing trong SAFE:
