![ポイント：NDEFデータの生成
android.nfc.NdefMessage
◦ NdefRecordの集合からなる
android.nfc.NdefRecord
◦ NdefRecord(short tnf, byte[] type, byte[] id,
byte[] payload)
tnf …… TNF
type …… Type
id …… 通常new byte[0]
payload …… 実際のデータなど
◦ TNFとTypeでpayloadの解釈方法が決まる！](https://image.slidesharecdn.com/fukuokaandroidhackathon-120701045252-phpapp02/85/URI-TEXT-BEAM-9-320.jpg)
![URIのNDEF Record生成コー
ド
public NdefRecord createUriRecord(byte identifier,
String uri) {
byte[] uriByte = uri.getBytes();
byte[] payload = new byte[uriByte.length + 1];
payload[0] = identifier;
System.arraycopy(uriByte, 0, payload, 1,
uriByte.length);
NdefRecord uriRecord = new NdefRecord(
NdefRecord.TNF_WELL_KNOWN,
NdefRecord.RTD_URI,
new byte[0], payload);
return uriRecord;
}](https://image.slidesharecdn.com/fukuokaandroidhackathon-120701045252-phpapp02/85/URI-TEXT-BEAM-12-320.jpg)
![TEXTのNDEF Record生成コー
ド
public NdefRecord createTextRecord(boolean isUtf8,
String language, String text) {
byte[] textByte = text.getBytes();
byte[] langByte = language.getBytes();
byte[] payload = new byte[textByte.length +
langByte.length + 1];
if(!isUtf8) payload[0] = (byte) 0x80;
payload[0] += langByte.length;
System.arraycopy(langByte, 0,
payload, 1, langByte.length);
System.arraycopy(textByte, 0,
payload, 1 + langByte.length, textByte.length);
！
NdefRecord textRecord = new NdefRecord(NdefRecord.TNF_WELL_KNOWN,
NdefRecord.RTD_TEXT, new byte[0], payload);
return textRecord;
}](https://image.slidesharecdn.com/fukuokaandroidhackathon-120701045252-phpapp02/85/URI-TEXT-BEAM-14-320.jpg)
URIやTEXTをBEAMするアプリを作ったよ！
- 1. URIやテキストをBEAMする アプリをつくったよ！ 2012/7/1 Android Hackathon@Fukuoka @treby006

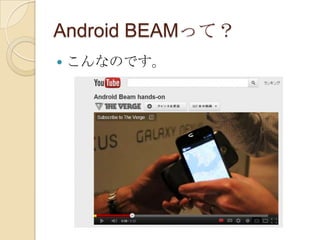

- 2. Android BEAMって？ こんなのです。

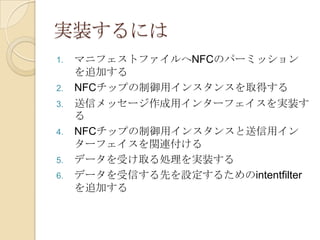

- 3. 実装するには 1. マニフェストファイルへNFCのパーミッション を追加する 2. NFCチップの制御用インスタンスを取得する 3. 送信メッセージ作成用インターフェイスを実装す る 4. NFCチップの制御用インスタンスと送信用イン ターフェイスを関連付ける 5. データを受け取る処理を実装する 6. データを受信する先を設定するためのintentfilter を追加する

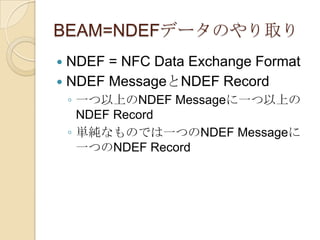

- 4. BEAM=NDEFデータのやり取り NDEF =NFC Data Exchange Format NDEF MessageとNDEF Record ◦ 一つ以上のNDEF Messageに一つ以上の NDEF Record ◦ 単純なものでは一つのNDEF Messageに 一つのNDEF Record

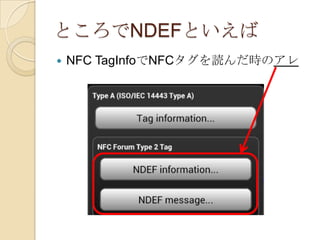

- 5. ところでNDEFといえば NFC TagInfoでNFCタグを読んだ時のアレ

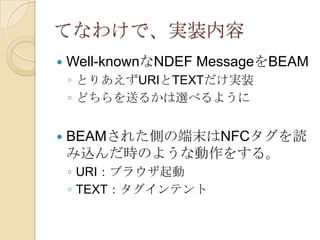

- 6. てなわけで、実装内容 Well-knownなNDEF MessageをBEAM ◦ とりあえずURIとTEXTだけ実装 ◦ どちらを送るかは選べるように BEAMされた側の端末はNFCタグを読 み込んだ時のような動作をする。 ◦ URI：ブラウザ起動 ◦ TEXT：タグインテント

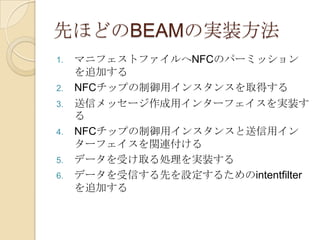

- 7. 先ほどのBEAMの実装方法 1. マニフェストファイルへNFCのパーミッション を追加する 2. NFCチップの制御用インスタンスを取得する 3. 送信メッセージ作成用インターフェイスを実装す る 4. NFCチップの制御用インスタンスと送信用イン ターフェイスを関連付ける 5. データを受け取る処理を実装する 6. データを受信する先を設定するためのintentfilter を追加する

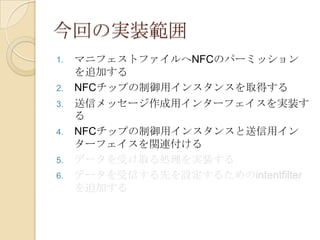

- 8. 今回の実装範囲 1. マニフェストファイルへNFCのパーミッション を追加する 2. NFCチップの制御用インスタンスを取得する 3. 送信メッセージ作成用インターフェイスを実装す る 4. NFCチップの制御用インスタンスと送信用イン ターフェイスを関連付ける 5. データを受け取る処理を実装する 6. データを受信する先を設定するためのintentfilter を追加する

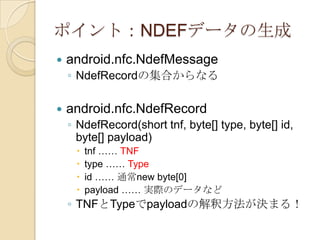

- 9. ポイント：NDEFデータの生成 android.nfc.NdefMessage ◦ NdefRecordの集合からなる android.nfc.NdefRecord ◦ NdefRecord(short tnf, byte[] type, byte[] id, byte[] payload) tnf …… TNF type …… Type id …… 通常new byte[0] payload …… 実際のデータなど ◦ TNFとTypeでpayloadの解釈方法が決まる！

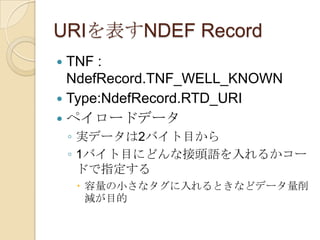

- 10. URIを表すNDEF Record TNF: NdefRecord.TNF_WELL_KNOWN Type:NdefRecord.RTD_URI ペイロードデータ ◦ 実データは2バイト目から ◦ 1バイト目にどんな接頭語を入れるかコー ドで指定する 容量の小さなタグに入れるときなどデータ量削 減が目的

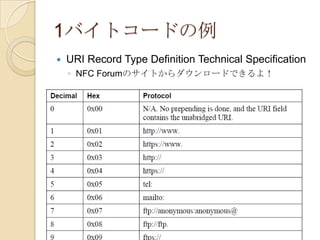

- 11. 1バイトコードの例 URI Record Type Definition Technical Specification ◦ NFC Forumのサイトからダウンロードできるよ！

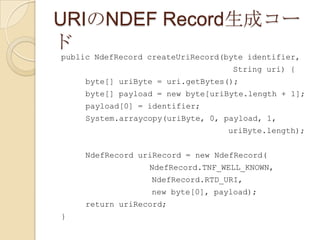

- 12. URIのNDEF Record生成コー ド public NdefRecordcreateUriRecord(byte identifier, String uri) { byte[] uriByte = uri.getBytes(); byte[] payload = new byte[uriByte.length + 1]; payload[0] = identifier; System.arraycopy(uriByte, 0, payload, 1, uriByte.length); NdefRecord uriRecord = new NdefRecord( NdefRecord.TNF_WELL_KNOWN, NdefRecord.RTD_URI, new byte[0], payload); return uriRecord; }

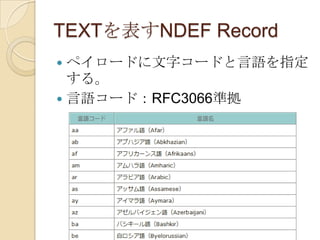

- 13. TEXTを表すNDEF Record ペイロードに文字コードと言語を指定 する。 言語コード：RFC3066準拠

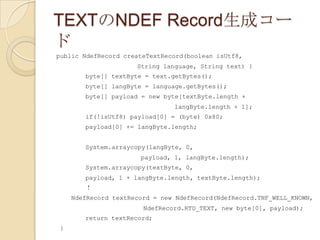

- 14. TEXTのNDEF Record生成コー ド public NdefRecordcreateTextRecord(boolean isUtf8, String language, String text) { byte[] textByte = text.getBytes(); byte[] langByte = language.getBytes(); byte[] payload = new byte[textByte.length + langByte.length + 1]; if(!isUtf8) payload[0] = (byte) 0x80; payload[0] += langByte.length; System.arraycopy(langByte, 0, payload, 1, langByte.length); System.arraycopy(textByte, 0, payload, 1 + langByte.length, textByte.length); ！ NdefRecord textRecord = new NdefRecord(NdefRecord.TNF_WELL_KNOWN, NdefRecord.RTD_TEXT, new byte[0], payload); return textRecord; }

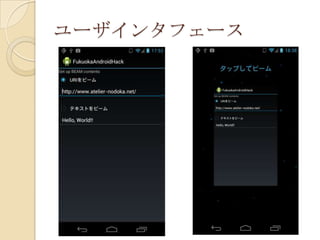

- 15.
- 16.
- 17. 参考文献 http://developer.android.com/intl/ja/gui de/topics/connectivity/nfc/nfc.html#p2p http://techbooster.org/android/device/1 0979/
