1. UNE-EN ISO 16283-1
Eduard Puig Solé, epuigs@gencat.cat
Servei de Prevenció i Control de la Contaminació Acústica i Lumínica
Direcció General de Qualitat Ambiental
Barcelona, 4 d’abril de 2016
2. UNE-EN ISO 16283-1
2

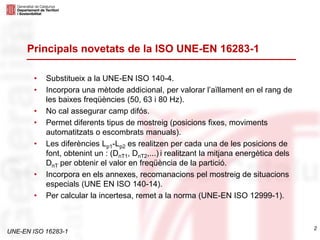

Principals novetats de la ISO UNE-EN 16283-1
• Substitueix a la UNE-EN ISO 140-4.
• Incorpora una mètode addicional, per valorar l’aïllament en el rang de
les baixes freqüències (50, 63 i 80 Hz).
• No cal assegurar camp difós.
• Permet diferents tipus de mostreig (posicions fixes, moviments
automatitzats o escombrats manuals).
• Les diferències Lp1-Lp2 es realitzen per cada una de les posicions de
font, obtenint un : (DnT1, DnT2,...) i realitzant la mitjana energètica dels
DnT per obtenir el valor en freqüència de la partició.
• Incorpora en els annexes, recomanacions pel mostreig de situacions
especials (UNE EN ISO 140-14).
• Per calcular la incertesa, remet a la norma (UNE-EN ISO 12999-1).
3. UNE-EN ISO 16283-1
No sempre caldrà mesurar BF !! 3

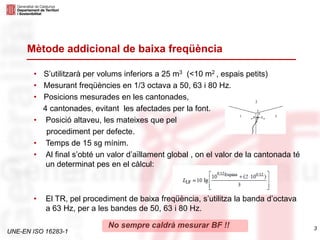

Mètode addicional de baixa freqüència
• S’utilitzarà per volums inferiors a 25 m3 (<10 m2 , espais petits)
• Mesurant freqüències en 1/3 octava a 50, 63 i 80 Hz.
• Posicions mesurades en les cantonades,
4 cantonades, evitant les afectades per la font.
• Posició altaveu, les mateixes que pel
procediment per defecte.
• Temps de 15 sg mínim.
• Al final s’obté un valor d’aïllament global , on el valor de la cantonada té
un determinat pes en el càlcul:
• El TR, pel procediment de baixa freqüència, s’utilitza la banda d’octava
a 63 Hz, per a les bandes de 50, 63 i 80 Hz.
4. UNE-EN ISO 16283-1
EFECTES
4
Quina norma utilitzar 140 – 16283 ?
La UNE-EN ISO 16283 anul.la i substitueix la UNE-EN ISO 140.
Es pot entendre, jurídicament, que la ISO-140-4 tot i que figuri als
documents legislatius /normatius, ja no pot ser utilitzat, ja que aquesta
norma (140-4) de fet ja no existeix !!

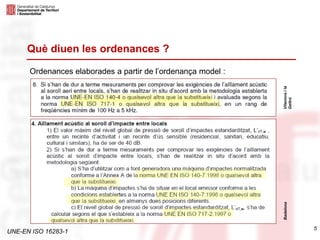

5. UNE-EN ISO 16283-1
5
Què diuen les ordenances ?
Ordenances elaborades a partir de l’ordenança model :
Vilanovaila
Geltrú
Badalona

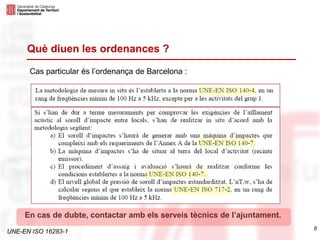

6. UNE-EN ISO 16283-1
6
Què diuen les ordenances ?
Cas particular és l’ordenança de Barcelona :
En cas de dubte, contactar amb els serveis tècnics de l’ajuntament.
7. UNE-EN ISO 16283-1

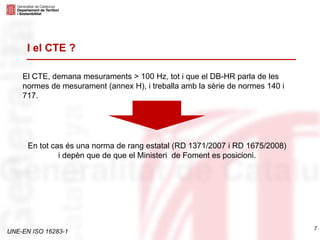

El CTE, demana mesuraments > 100 Hz, tot i que el DB-HR parla de les
normes de mesurament (annex H), i treballa amb la sèrie de normes 140 i
717.
7
I el CTE ?
En tot cas és una norma de rang estatal (RD 1371/2007 i RD 1675/2008)
i depèn que de que el Ministeri de Foment es posicioni.
8. UNE-EN ISO 16283-1

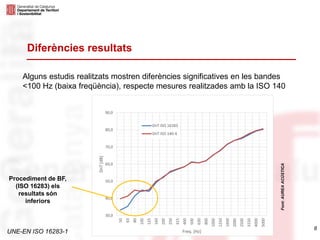

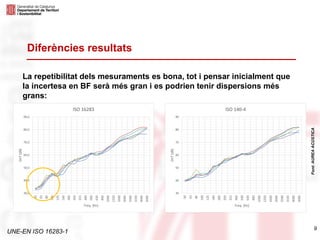

Alguns estudis realitzats mostren diferències significatives en les bandes
<100 Hz (baixa freqüència), respecte mesures realitzades amb la ISO 140
8
Diferències resultats
30,0
40,0
50,0
60,0
70,0
80,0
90,0
50
63
80
100
125
160
200
250
315
400
500
630
800
1000
1250
1600
2000
2500
3150
4000
5000
DnT[dB]
Freq. [Hz]
DnT ISO 16283
DnT ISO 140-4
Procediment de BF,
(ISO 16283) els
resultats són
inferiors
Font:AUREAACÚSTICA
10. UNE-EN ISO 16283-1
En general els valors globals amb les correccions son lleugerament inferiors
entre les dues normes:
10
Diferències resultats
Font:AUREAACÚSTICA
Aquest fet serà més evident en sales petites i on hi hagin model propis
(diferències entre 1 i 4 dB) i pels globals (BF) amb la correcció Ctr.
11. UNE-EN ISO 16283-1

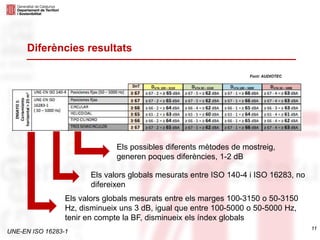

11
Diferències resultats
Font: AUDIOTEC
Els possibles diferents mètodes de mostreig,
generen poques diferències, 1-2 dB
Els valors globals mesurats entre ISO 140-4 i ISO 16283, no
difereixen
Els valors globals mesurats entre els marges 100-3150 o 50-3150
Hz, disminueix uns 3 dB, igual que entre 100-5000 o 50-5000 Hz,
tenir en compte la BF, disminueix els índex globals

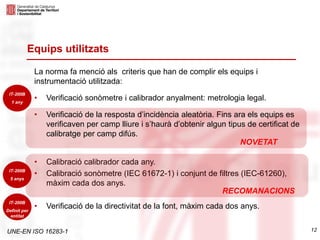

12. UNE-EN ISO 16283-1 12
Equips utilitzats
La norma fa menció als criteris que han de complir els equips i
instrumentació utilitzada:
• Verificació sonòmetre i calibrador anyalment: metrologia legal.
• Verificació de la resposta d’incidència aleatòria. Fins ara els equips es
verificaven per camp lliure i s’haurà d’obtenir algun tipus de certificat de
calibratge per camp difús.
• Calibració calibrador cada any.
• Calibració sonòmetre (IEC 61672-1) i conjunt de filtres (IEC-61260),
màxim cada dos anys.
• Verificació de la directivitat de la font, màxim cada dos anys.
RECOMANACIONS
NOVETAT
IT-200B
5 anys
IT-200B
Definit per
entitat
IT-200B
1 any

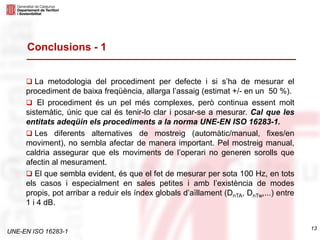

13. UNE-EN ISO 16283-1
La metodologia del procediment per defecte i si s’ha de mesurar el
procediment de baixa freqüència, allarga l’assaig (estimat +/- en un 50 %).
El procediment és un pel més complexes, però continua essent molt
sistemàtic, únic que cal és tenir-lo clar i posar-se a mesurar. Cal que les
entitats adeqüin els procediments a la norma UNE-EN ISO 16283-1.
Les diferents alternatives de mostreig (automàtic/manual, fixes/en
moviment), no sembla afectar de manera important. Pel mostreig manual,
caldria assegurar que els moviments de l’operari no generen sorolls que
afectin al mesurament.
El que sembla evident, és que el fet de mesurar per sota 100 Hz, en tots
els casos i especialment en sales petites i amb l’existència de modes
propis, pot arribar a reduir els índex globals d’aïllament (DnTA, DnTw,...) entre
1 i 4 dB.
Conclusions - 1
13
14. UNE-EN ISO 16283-1
El fet de mesurar en la zona de baixa freqüència, on la incertesa és més
gran, afectarà a la incertesa global dels resultats i pot arribar a ser superior
a les incerteses actuals calculades a partir de la ISO 140-4.
La norma 12999-1, és la referència per la determinació de la incertesa
en les mesures d’aïllament acústic. La norma estableix incerteses típiques,
però recomana el càlcul d’aquesta a partir de l’obtenció de dades de
reproducibilitat entre laboratoris.
Pel que fa als equips, hi ha nous requisits que s'hauran de complir.
Caldrà modificar la IT-200-B.
El problema principal, és el fet que hi ha valors límit d’aïllament (aeri,
impacte, façana), calculats a partir de la sèrie ISO 140 i que es demostra
que si es prenen valors de BF, els nivells d’aïllament global poden reduir-
se, essent més probable l'incompliment tot i els 3 dB de tolerància.
Conclusions - 2
14
15. Eduard Puig Solé, epuigs@gencat.cat
Servei de Prevenció i Control de la Contaminació Acústica i Lumínica
Direcció General de Qualitat Ambiental
Gràcies per la vostra atenció
