Resultats i conclusions de l'exercici d'intercomparació entre enginyeries/consultories i EPCA's, realitzat durant el 2013, en el camp de l'aïllament acústic: aïllament acústic al soroll aeri (UNE-EN ISO 140-4 i 717-1) i aïllament acústic al soroll d'impacte (UNE-EN ISO 140-7 i 717-2)

1. Presentació Final
12 de desembre de 2013
EXERCICI D’APTITUD I INTERCOMPARACIÓ
PER MESURES “IN SITU” D’AÏLLAMENT :
SOROLL AERI I SOROLL D’IMPACTES
------------------------EDICIÓ 2013-----------------------
1

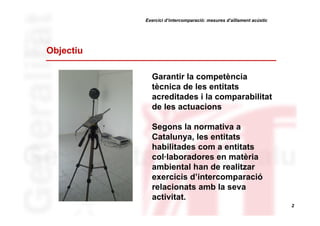

2. Exercici d’intercomparació: mesures d’aïllament acústic
Objectiu
Garantir la competència
tècnica de les entitats
acreditades i la comparabilitat
de les actuacions
Segons la normativa a
Catalunya, les entitats
habilitades com a entitats
col·laboradores en matèria
ambiental han de realitzar
exercicis d’intercomparació
relacionats amb la seva
activitat.
2

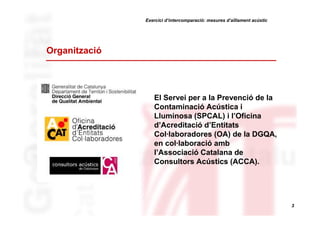

3. Exercici d’intercomparació: mesures d’aïllament acústic
Organització
El Servei per a la Prevenció de la
Contaminació Acústica i
Lluminosa (SPCAL) i l’Oficina
d’Acreditació d’Entitats
Col·laboradores (OA) de la DGQA,
en col·laboració amb
l’Associació Catalana de
Consultors Acústics (ACCA).
3

4. Exercici d’intercomparació: mesures d’aïllament acústic
Abast
Mesura ‘in situ’ de l’aïllament
al soroll aeri entre locals.
Mesura ‘in situ’ de l’aïllament
acústic de forjats al soroll
d’impacte.
4

5. Exercici d’intercomparació: mesures d’aïllament acústic

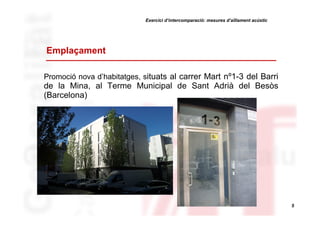

Emplaçament
Promoció nova d’habitatges, situats al carrer Mart nº1-3 del Barri
de la Mina, al Terme Municipal de Sant Adrià del Besòs
(Barcelona)
5

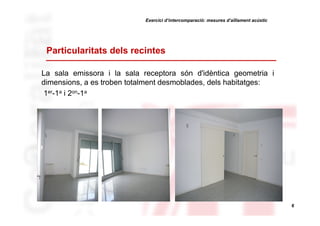

6. Exercici d’intercomparació: mesures d’aïllament acústic
Particularitats dels recintes
La sala emissora i la sala receptora són d'idèntica geometria i
dimensions, a es troben totalment desmoblades, dels habitatges:
1er-1a i 2on-1a
6

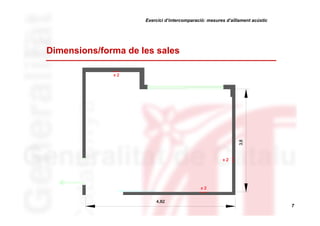

7. Exercici d’intercomparació: mesures d’aïllament acústic
Dimensions/forma de les sales
7

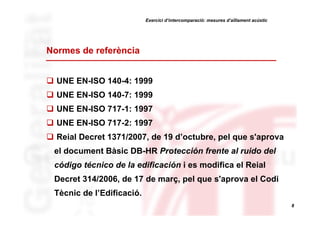

8. Exercici d’intercomparació: mesures d’aïllament acústic
Normes de referència
UNE EN-ISO 140-4: 1999
UNE EN-ISO 140-7: 1999
UNE EN-ISO 717-1: 1997
UNE EN-ISO 717-2: 1997
Reial Decret 1371/2007, de 19 d’octubre, pel que s'aprova
el document Bàsic DB-HR Protección frente al ruido del
código técnico de la edificación i es modifica el Reial
Decret 314/2006, de 17 de març, pel que s'aprova el Codi
Tècnic de l’Edificació.
8

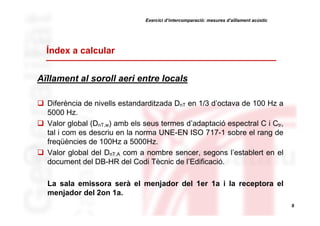

9. Exercici d’intercomparació: mesures d’aïllament acústic
Índex a calcular
Aïllament al soroll aeri entre locals
Diferència de nivells estandarditzada DnT en 1/3 d’octava de 100 Hz a
5000 Hz.
Valor global (DnT,w) amb els seus termes d’adaptació espectral C i Ctr,
tal i com es descriu en la norma UNE-EN ISO 717-1 sobre el rang de
freqüències de 100Hz a 5000Hz.
Valor global del DnT,A com a nombre sencer, segons l’establert en el
document del DB-HR del Codi Tècnic de l’Edificació.
La sala emissora serà el menjador del 1er 1a i la receptora el
menjador del 2on 1a.
9

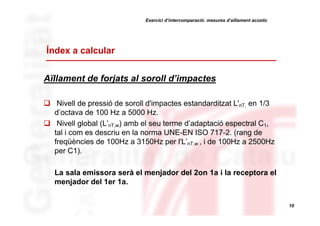

10. Exercici d’intercomparació: mesures d’aïllament acústic
Índex a calcular
Aïllament de forjats al soroll d’impactes
Nivell de pressió de soroll d'impactes estandarditzat L'nT, en 1/3
d’octava de 100 Hz a 5000 Hz.
Nivell global (L’nT,w) amb el seu terme d’adaptació espectral C1,
tal i com es descriu en la norma UNE-EN ISO 717-2. (rang de
freqüències de 100Hz a 3150Hz per l'L’nT,w , i de 100Hz a 2500Hz
per C1).
La sala emissora serà el menjador del 2on 1a i la receptora el
menjador del 1er 1a.
10

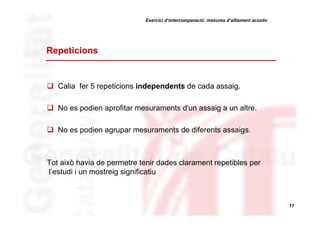

11. Exercici d’intercomparació: mesures d’aïllament acústic
Repeticions
Calia fer 5 repeticions independents de cada assaig.
No es podien aprofitar mesuraments d'un assaig a un altre.
No es podien agrupar mesuraments de diferents assaigs.
Tot això havia de permetre tenir dades clarament repetibles per
l’estudi i un mostreig significatiu
11

12. Exercici d’intercomparació: mesures d’aïllament acústic
Documentació a lliurar
La informació que s’haurà de fer arribar al Departament és:
Fulls EXCEL (codificats)
XXX_aeri.XLX
XXX_impactes.XLS
Full de seguiment o full de ruta (de cada entitat)
Registres primaris equips (amb un arxiu comprimit)
12

13. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Les dades de cada laboratori participant s’han facilitat a
l’Associació Catalana de Consultors Acústics, que n’ha fet
l’anàlisi estadístic.
Les dades s’han lliurat en fulls de càlcul estandarditzats i
codificats.
ACCA no :
Ha tingut accés als registres primaris.
Ha tingut accés als càlculs de post-processat, només
resultats.
S’han realitzat correccions ni comprovacions manuals.
13

14. Exercici d’intercomparació: mesures d’aïllament acústic
21 Entitats participants
Administracions
EPCA
Consultors
acústics
Enginyeries
14

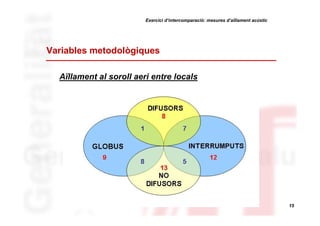

15. Exercici d’intercomparació: mesures d’aïllament acústic
Variables metodològiques
Aïllament al soroll aeri entre locals
15

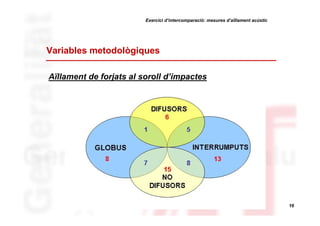

16. Exercici d’intercomparació: mesures d’aïllament acústic
Variables metodològiques
Aïllament de forjats al soroll d’impactes
16

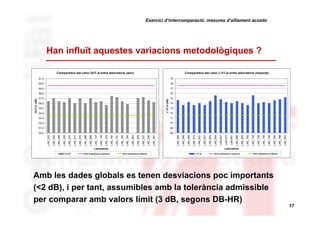

17. Exercici d’intercomparació: mesures d’aïllament acústic
Han influït aquestes variacions metodològiques ?
Comparativa del valor L'nT,w entre laboratoris (impacte)
Comparativa del valor DnT,A entre laboratoris (aeri)
78
59,0
77
58,0
76
57,0
75
L'nT,w (dB)
79
60,0
56,0
55,0
54,0
74
73
72
límit tolerància superior
LAB_970
LAB_798
LAB_780
LAB_748
LAB_730
LAB_726
LAB_722
LAB_705
LAB_693
LAB_686
LaB-681
LAB-672
LAB-657
LAB_654
LAB_644
Laboratoris
Laboratoris
DnTA
LAB_627
LAB_621
LAB_615
LAB_595
LAB_590
LAB_281
LAB_236
LAB_227
LAB_208
LAB_203
LAB_194
LAB_184
LAB_181
LAB_160
LAB_153
LAB_136
LAB_127
LAB_099
LAB_088
LAB_078
LAB_077
68
LAB_070
50,0
LAB_055
69
LAB_049
70
51,0
LAB_042
71
52,0
LAB_022
53,0
LAB_585
DnT,A (dB)
61,0
límit tolerància inferior
LnT,w
límit tolerància superior
límit tolerància inferior
Amb les dades globals es tenen desviacions poc importants
(<2 dB), i per tant, assumibles amb la tolerància admissible
per comparar amb valors límit (3 dB, segons DB-HR)
17

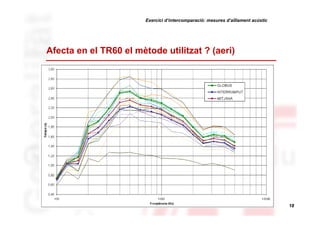

18. Exercici d’intercomparació: mesures d’aïllament acústic
Afecta en el TR60 el mètode utilitzat ? (aeri)
18

19. Exercici d’intercomparació: mesures d’aïllament acústic
Afecta en el TR60 el mètode utilitzat ? (impacte)
19

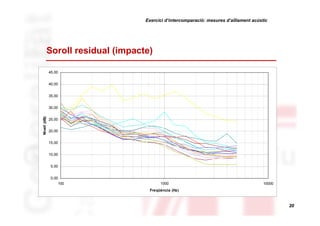

20. Exercici d’intercomparació: mesures d’aïllament acústic
Soroll residual (impacte)
45,00
40,00
35,00
Nivell (dB)
30,00
25,00
20,00
15,00
10,00
5,00
0,00
100
1000
10000
Freqüència (Hz)
20

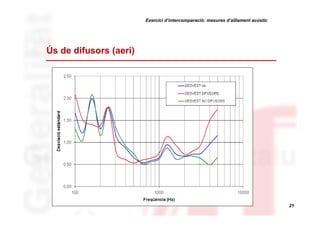

21. Exercici d’intercomparació: mesures d’aïllament acústic
Ús de difusors (aeri)
21

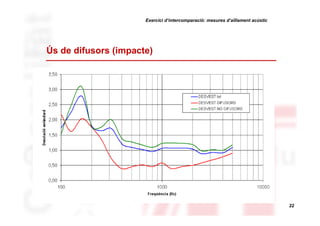

22. Exercici d’intercomparació: mesures d’aïllament acústic
Ús de difusors (impacte)
22

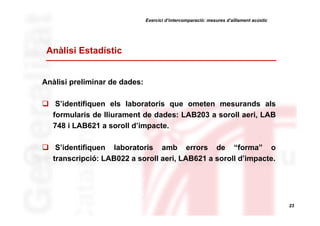

23. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Anàlisi preliminar de dades:
S’identifiquen els laboratoris que ometen mesurands als
formularis de lliurament de dades: LAB203 a soroll aeri, LAB
748 i LAB621 a soroll d’impacte.
S’identifiquen laboratoris amb errors de “forma” o
transcripció: LAB022 a soroll aeri, LAB621 a soroll d’impacte.
23

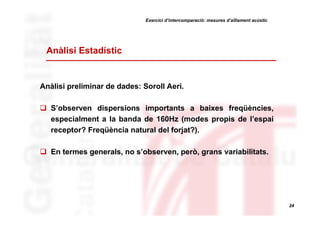

24. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Anàlisi preliminar de dades: Soroll Aeri.
S’observen dispersions importants a baixes freqüències,
especialment a la banda de 160Hz (modes propis de l’espai
receptor? Freqüència natural del forjat?).
En termes generals, no s’observen, però, grans variabilitats.
24

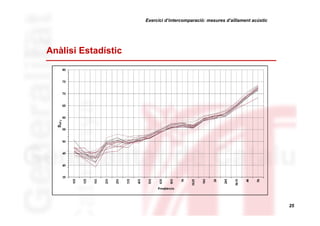

25. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
25

26. Exercici d’intercomparació: mesures d’aïllament acústic

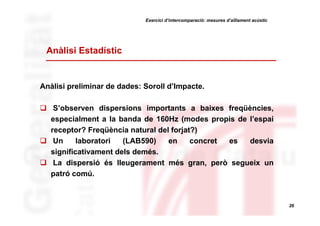

Anàlisi Estadístic
Anàlisi preliminar de dades: Soroll d’Impacte.
S’observen dispersions importants a baixes freqüències,
especialment a la banda de 160Hz (modes propis de l’espai
receptor? Freqüència natural del forjat?)
Un
laboratori
(LAB590)
en
concret
es
desvia
significativament dels demés.
La dispersió és lleugerament més gran, però segueix un
patró comú.
26

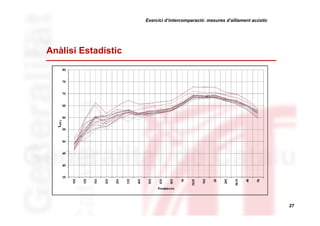

27. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
27

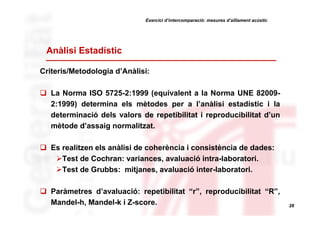

28. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Criteris/Metodologia d’Anàlisi:
La Norma ISO 5725-2:1999 (equivalent a la Norma UNE 820092:1999) determina els mètodes per a l’anàlisi estadístic i la
determinació dels valors de repetibilitat i reproducibilitat d’un
mètode d’assaig normalitzat.
Es realitzen els anàlisi de coherència i consistència de dades:
Test de Cochran: variances, avaluació intra-laboratori.
Test de Grubbs: mitjanes, avaluació inter-laboratori.
Paràmetres d’avaluació: repetibilitat “r”, reproducibilitat “R”,
Mandel-h, Mandel-k i Z-score.
28

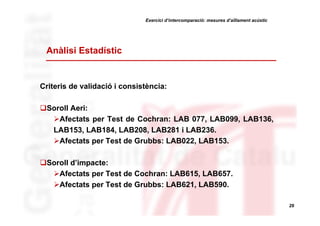

29. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Criteris de validació i consistència:
Soroll Aeri:
Afectats per Test de Cochran: LAB 077, LAB099, LAB136,
LAB153, LAB184, LAB208, LAB281 i LAB236.
Afectats per Test de Grubbs: LAB022, LAB153.
Soroll d’impacte:
Afectats per Test de Cochran: LAB615, LAB657.
Afectats per Test de Grubbs: LAB621, LAB590.
29

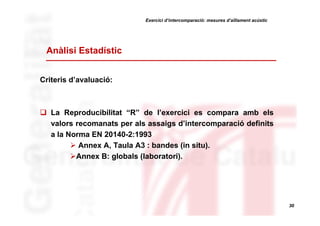

30. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Criteris d’avaluació:
La Reproducibilitat “R” de l’exercici es compara amb els
valors recomanats per als assaigs d’intercomparació definits
a la Norma EN 20140-2:1993
Annex A, Taula A3 : bandes (in situ).
Annex B: globals (laboratori).
30

31. Exercici d’intercomparació: mesures d’aïllament acústic

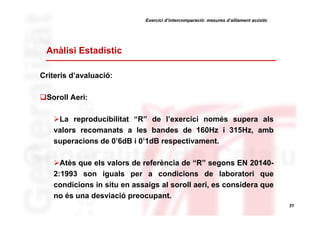

Anàlisi Estadístic
Criteris d’avaluació:
Soroll Aeri:
La reproducibilitat “R” de l’exercici només supera als
valors recomanats a les bandes de 160Hz i 315Hz, amb
superacions de 0’6dB i 0’1dB respectivament.
Atès que els valors de referència de “R” segons EN 201402:1993 son iguals per a condicions de laboratori que
condicions in situ en assaigs al soroll aeri, es considera que
no és una desviació preocupant.
31

32. Exercici d’intercomparació: mesures d’aïllament acústic

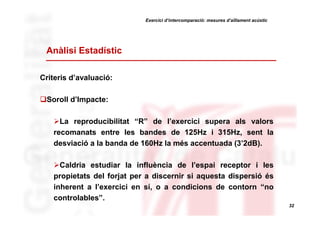

Anàlisi Estadístic
Criteris d’avaluació:
Soroll d’Impacte:
La reproducibilitat “R” de l’exercici supera als valors
recomanats entre les bandes de 125Hz i 315Hz, sent la
desviació a la banda de 160Hz la més accentuada (3’2dB).
Caldria estudiar la influència de l’espai receptor i les
propietats del forjat per a discernir si aquesta dispersió és
inherent a l’exercici en sí, o a condicions de contorn “no
controlables”.
32

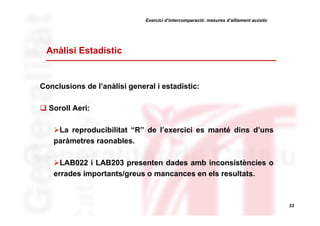

33. Exercici d’intercomparació: mesures d’aïllament acústic
Anàlisi Estadístic
Conclusions de l’anàlisi general i estadístic:
Soroll Aeri:
La reproducibilitat “R” de l’exercici es manté dins d’uns
paràmetres raonables.
LAB022 i LAB203 presenten dades amb inconsistències o
errades importants/greus o mancances en els resultats.
33

34. Exercici d’intercomparació: mesures d’aïllament acústic

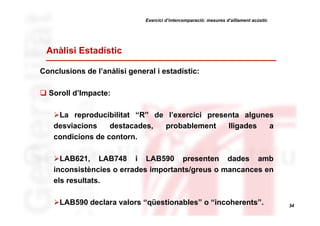

Anàlisi Estadístic
Conclusions de l’anàlisi general i estadístic:
Soroll d’Impacte:
La reproducibilitat “R” de l’exercici presenta algunes
desviacions
destacades,
probablement
lligades
a
condicions de contorn.
LAB621, LAB748 i LAB590 presenten dades amb
inconsistències o errades importants/greus o mancances en
els resultats.
LAB590 declara valors “qüestionables” o “incoherents”.
34

35. Exercici d’intercomparació: mesures d’aïllament acústic
Gràcies per la vostra atenció
Direcció General de Qualitat Ambiental
Departament de Territori i Sostenibilitat
Més informació a www.gencat.cat/mediamb
35
