Uml diagram type

• UML DIAGRAM TYPE

INFO@CONGTHOIDAI.COM 1

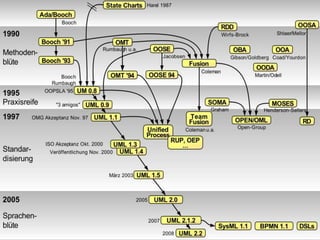

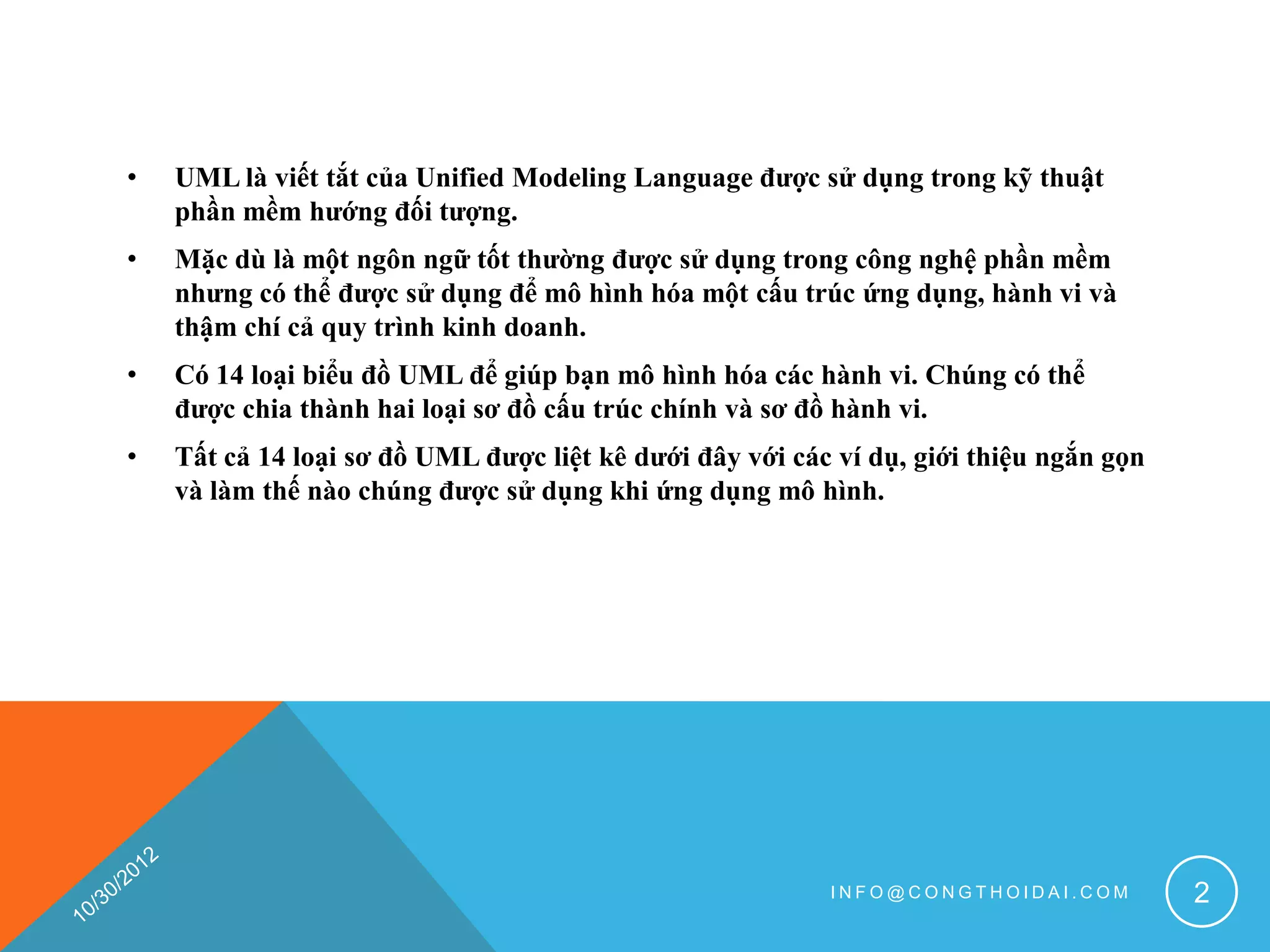

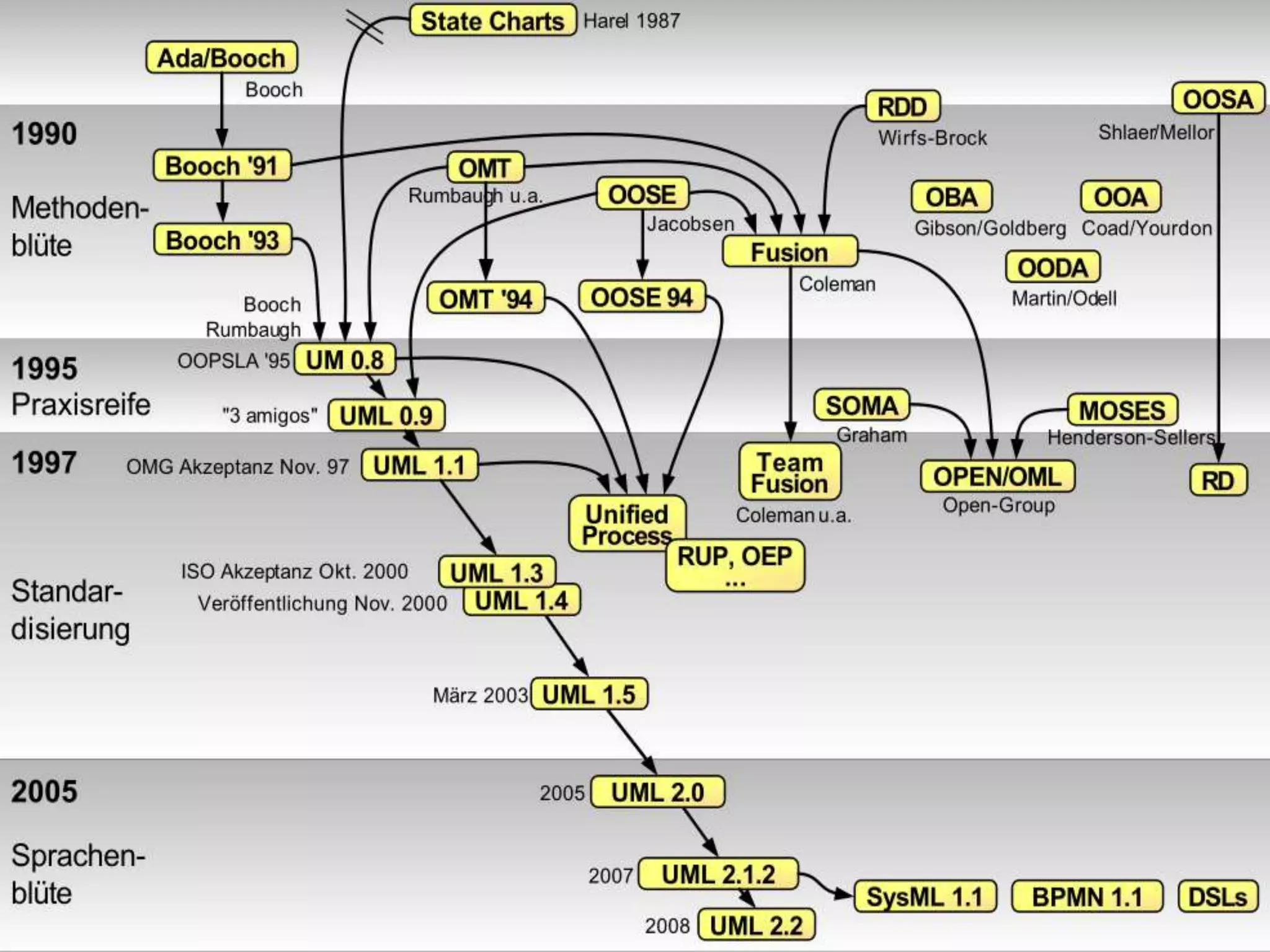

• UML là viết tắt của Unified Modeling Language được sử dụng trong kỹ thuật
phần mềm hướng đối tượng.
• Mặc dù là một ngôn ngữ tốt thường được sử dụng trong công nghệ phần mềm
nhưng có thể được sử dụng để mô hình hóa một cấu trúc ứng dụng, hành vi và
thậm chí cả quy trình kinh doanh.
• Có 14 loại biểu đồ UML để giúp bạn mô hình hóa các hành vi. Chúng có thể
được chia thành hai loại sơ đồ cấu trúc chính và sơ đồ hành vi.
• Tất cả 14 loại sơ đồ UML được liệt kê dưới đây với các ví dụ, giới thiệu ngắn gọn
và làm thế nào chúng được sử dụng khi ứng dụng mô hình.

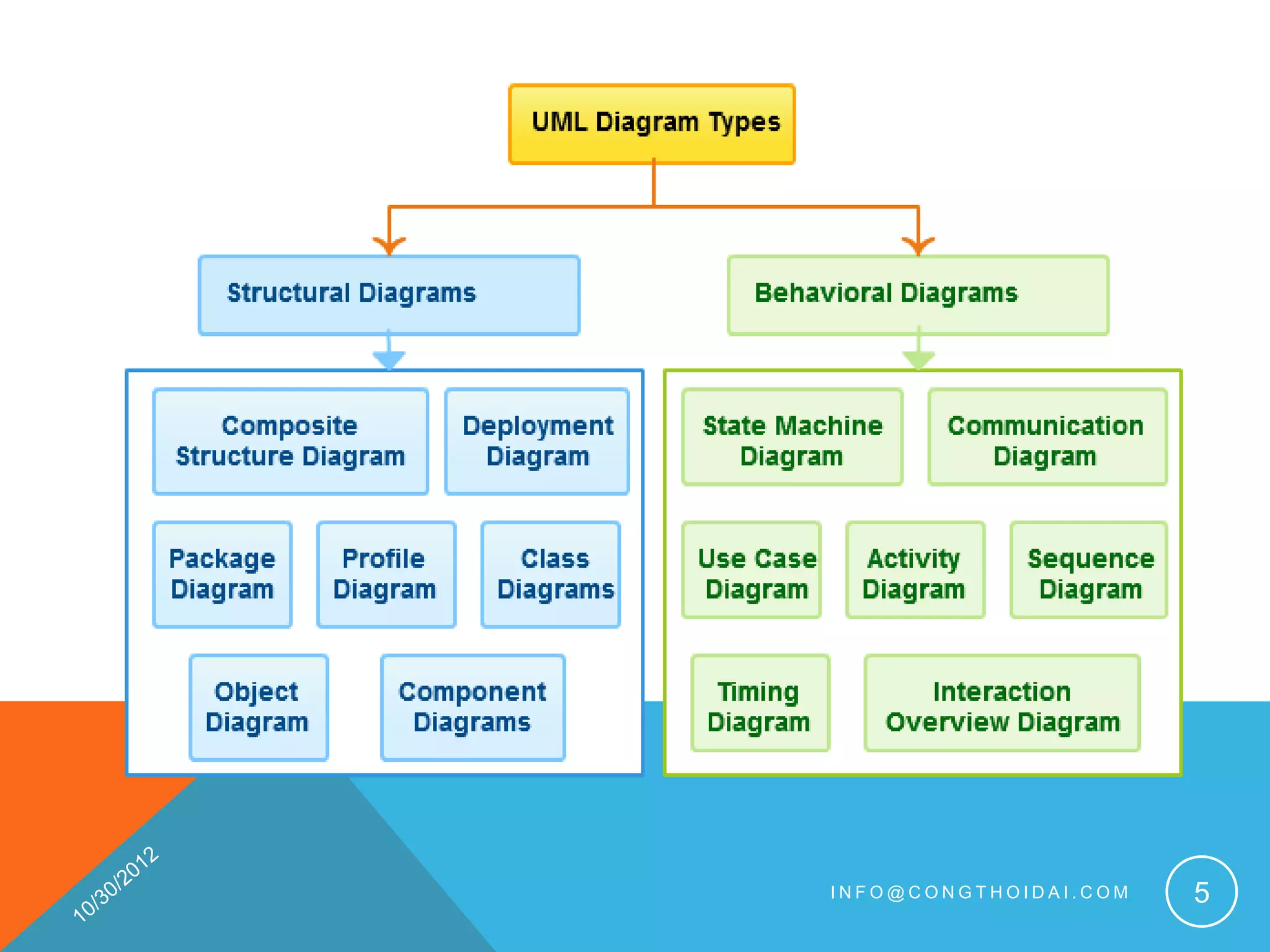

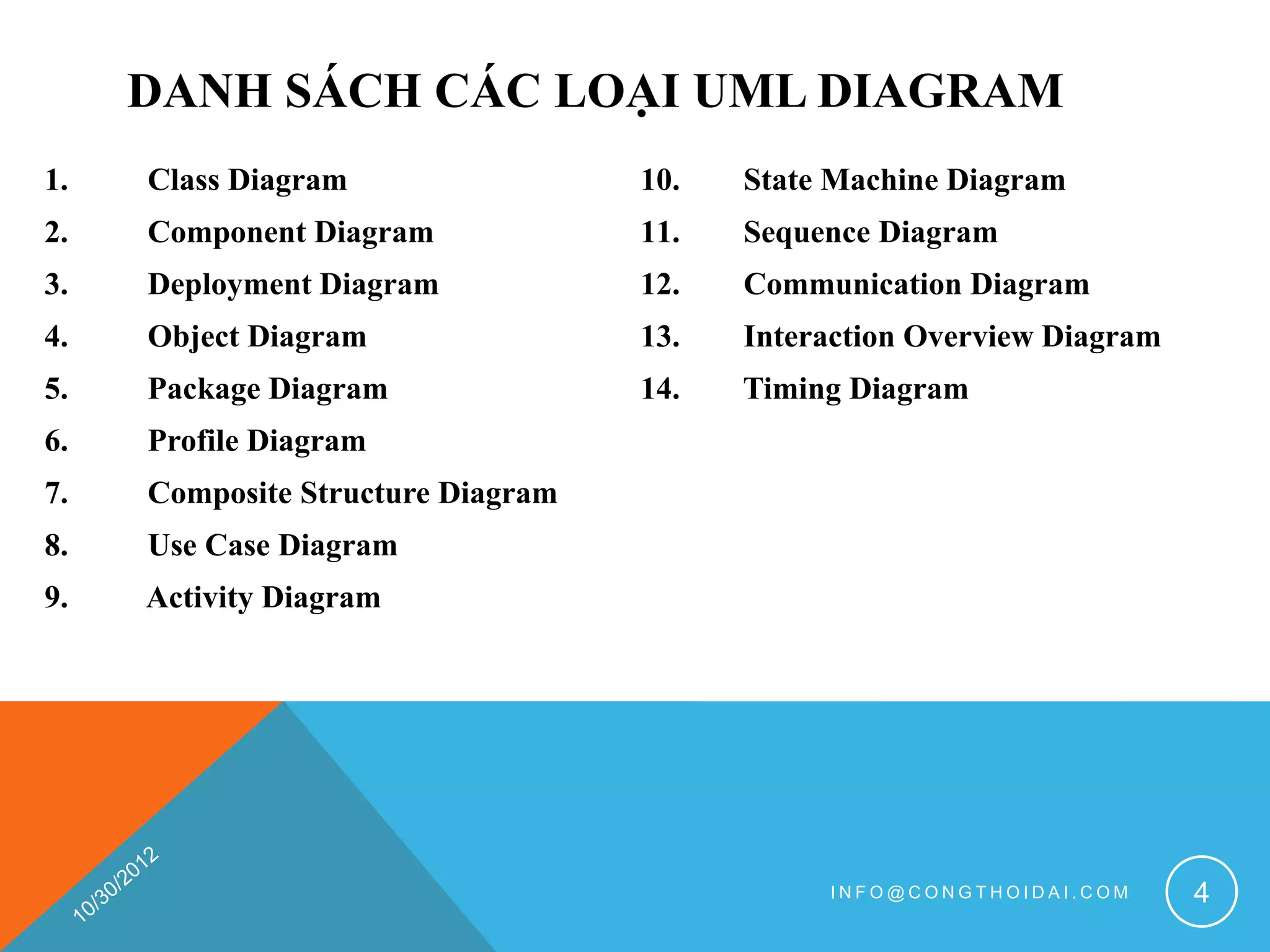

DANH SÁCH CÁC LOẠI UML DIAGRAM
1. Class Diagram 10. State Machine Diagram
2. Component Diagram 11. Sequence Diagram
3. Deployment Diagram 12. Communication Diagram
4. Object Diagram 13. Interaction Overview Diagram
5. Package Diagram 14. Timing Diagram
6. Profile Diagram
7. Composite Structure Diagram
8. Use Case Diagram
9. Activity Diagram

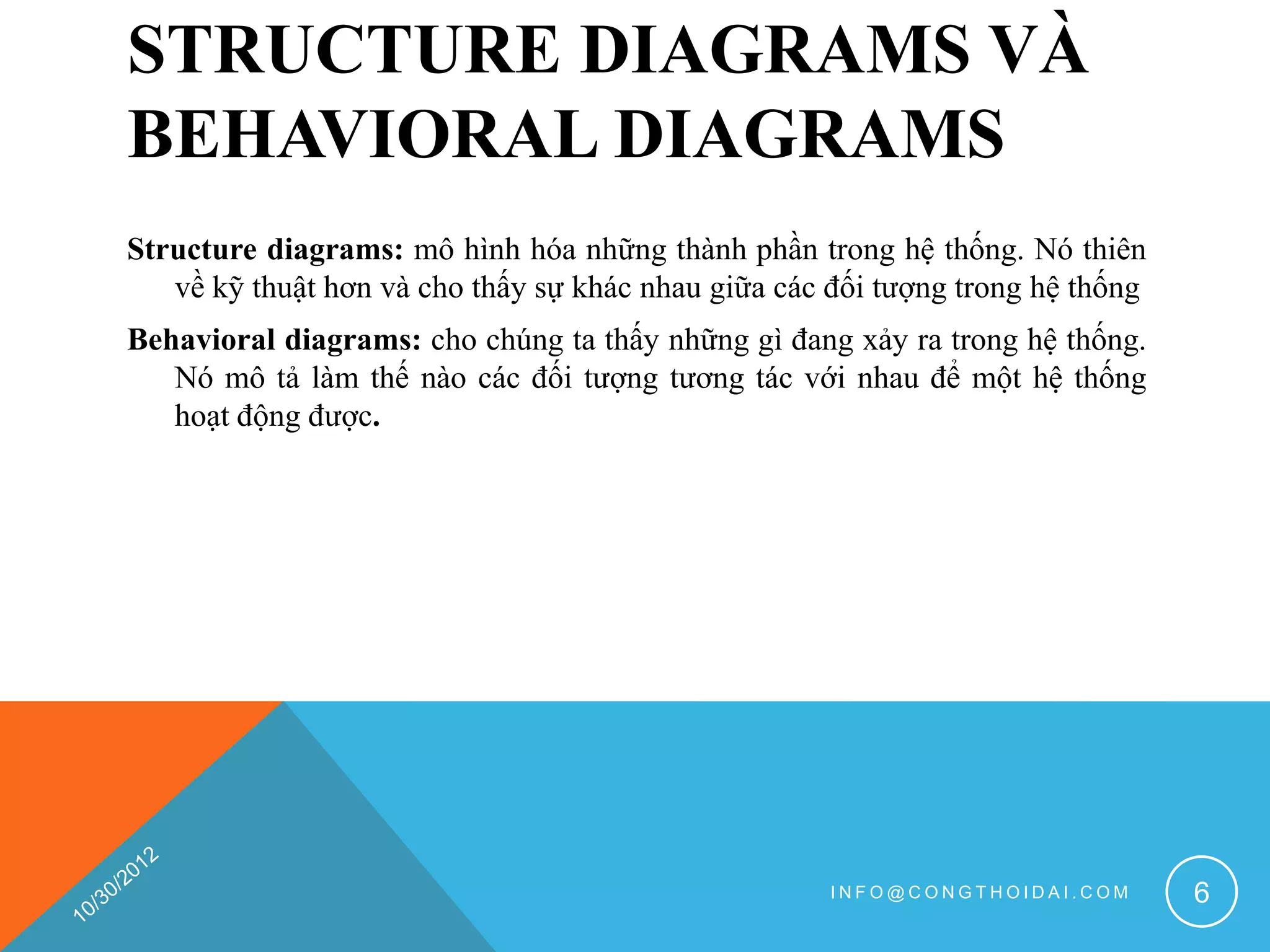

STRUCTURE DIAGRAMS VÀ
BEHAVIORAL DIAGRAMS
Structure diagrams: mô hình hóa những thành phần trong hệ thống. Nó thiên
về kỹ thuật hơn và cho thấy sự khác nhau giữa các đối tượng trong hệ thống
Behavioral diagrams: cho chúng ta thấy những gì đang xảy ra trong hệ thống.
Nó mô tả làm thế nào các đối tượng tương tác với nhau để một hệ thống
hoạt động được.

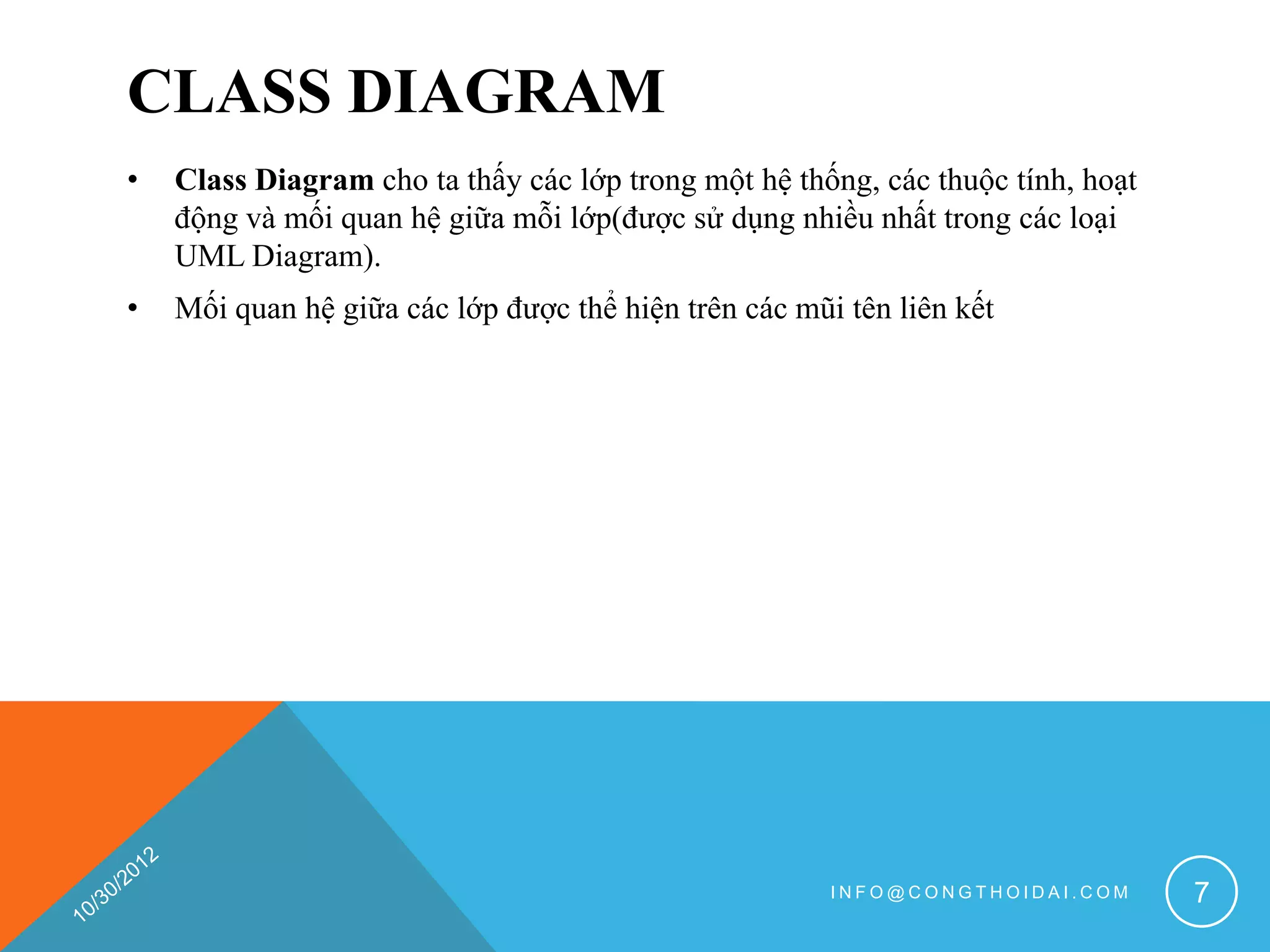

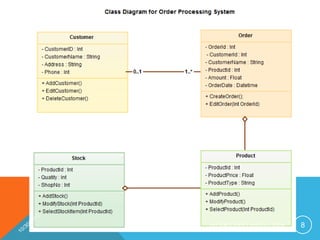

CLASS DIAGRAM
• Class Diagram cho ta thấy các lớp trong một hệ thống, các thuộc tính, hoạt
động và mối quan hệ giữa mỗi lớp(được sử dụng nhiều nhất trong các loại
UML Diagram).
• Mối quan hệ giữa các lớp được thể hiện trên các mũi tên liên kết

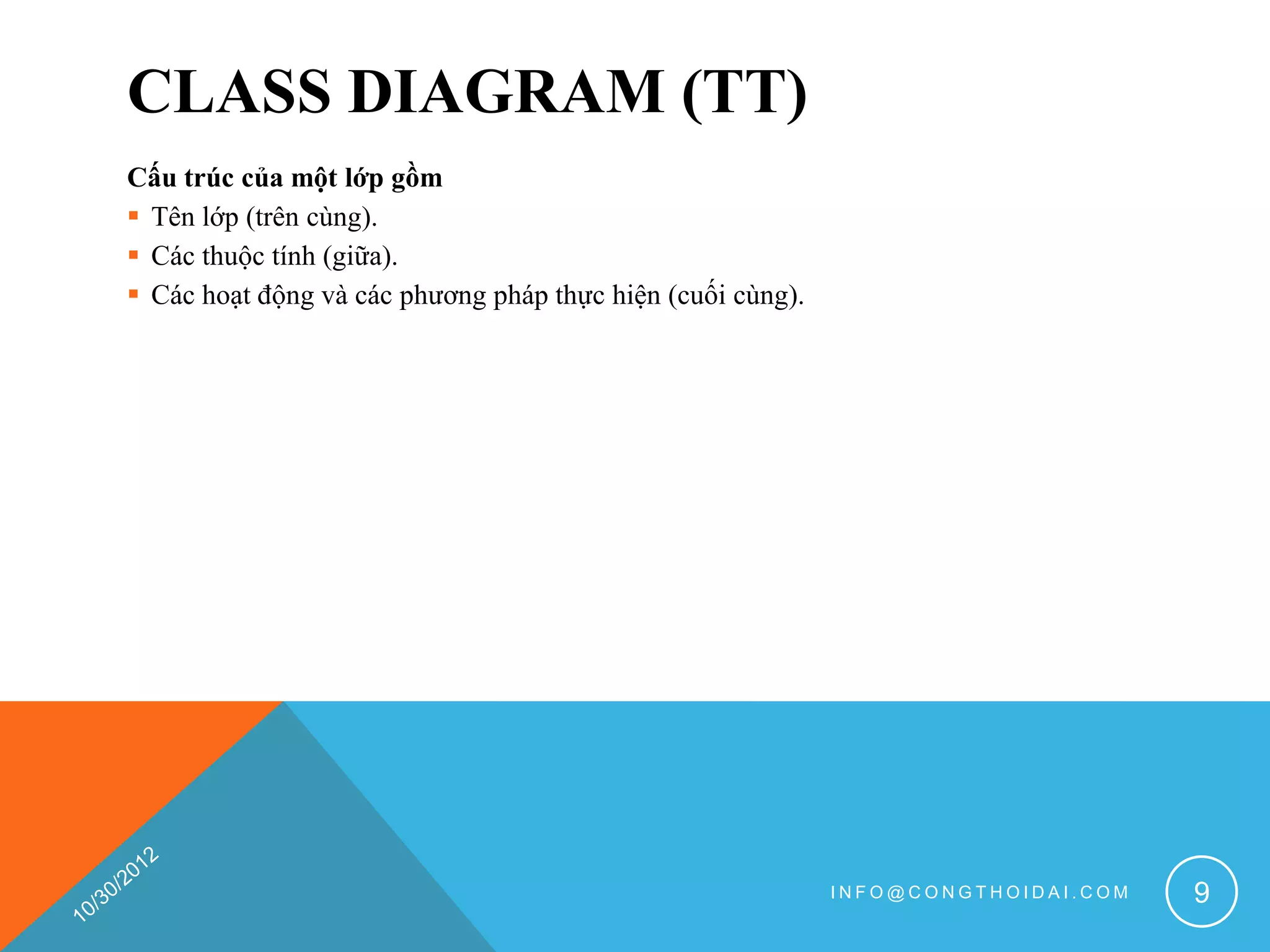

CLASS DIAGRAM (TT)
Cấu trúc của một lớp gồm
 Tên lớp (trên cùng).
 Các thuộc tính (giữa).
 Các hoạt động và các phương pháp thực hiện (cuối cùng).

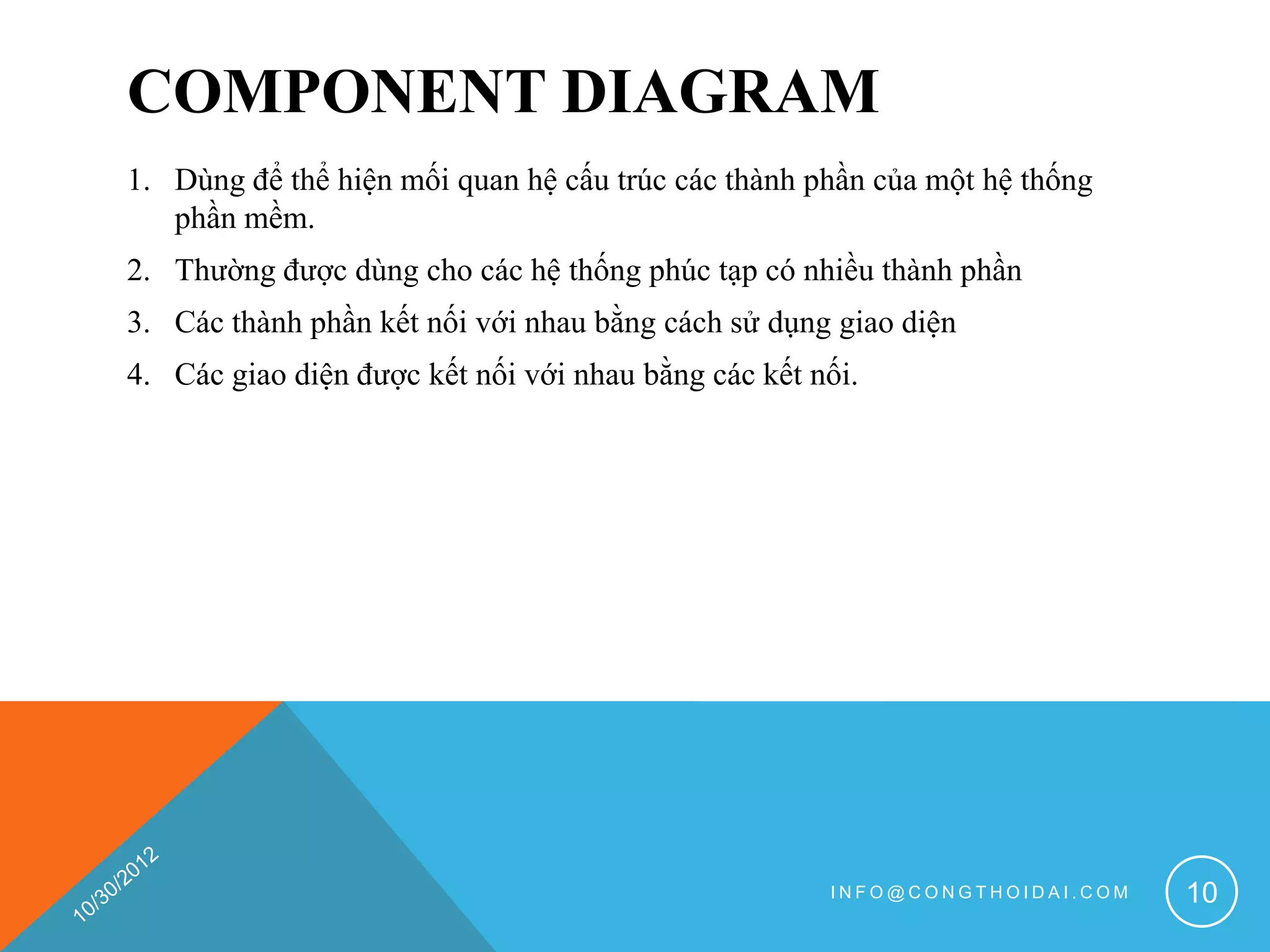

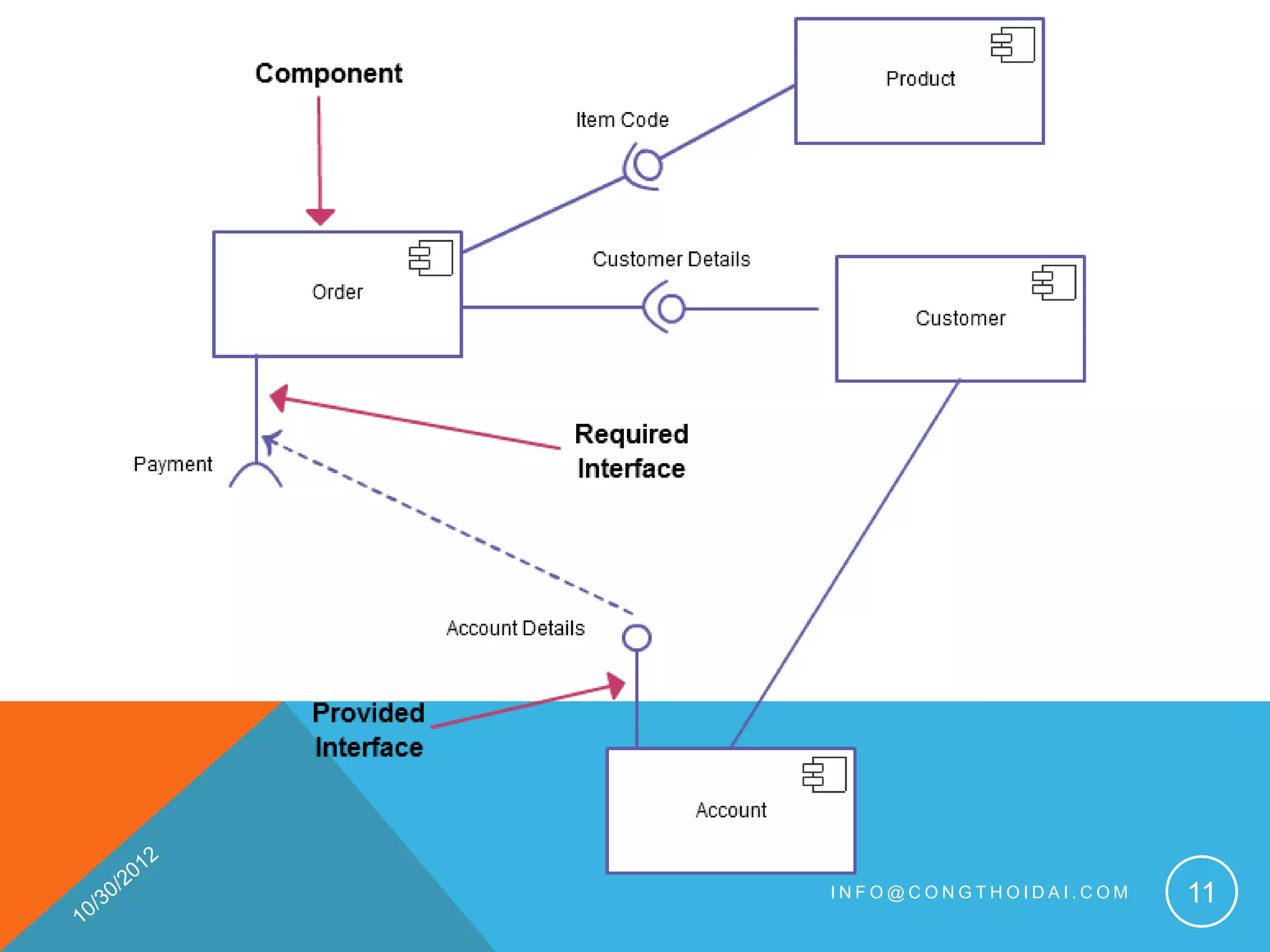

COMPONENT DIAGRAM
1. Dùng để thể hiện mối quan hệ cấu trúc các thành phần của một hệ thống
phần mềm.
2. Thường được dùng cho các hệ thống phúc tạp có nhiều thành phần
3. Các thành phần kết nối với nhau bằng cách sử dụng giao diện
4. Các giao diện được kết nối với nhau bằng các kết nối.

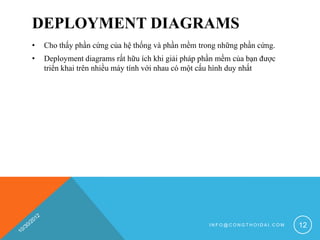

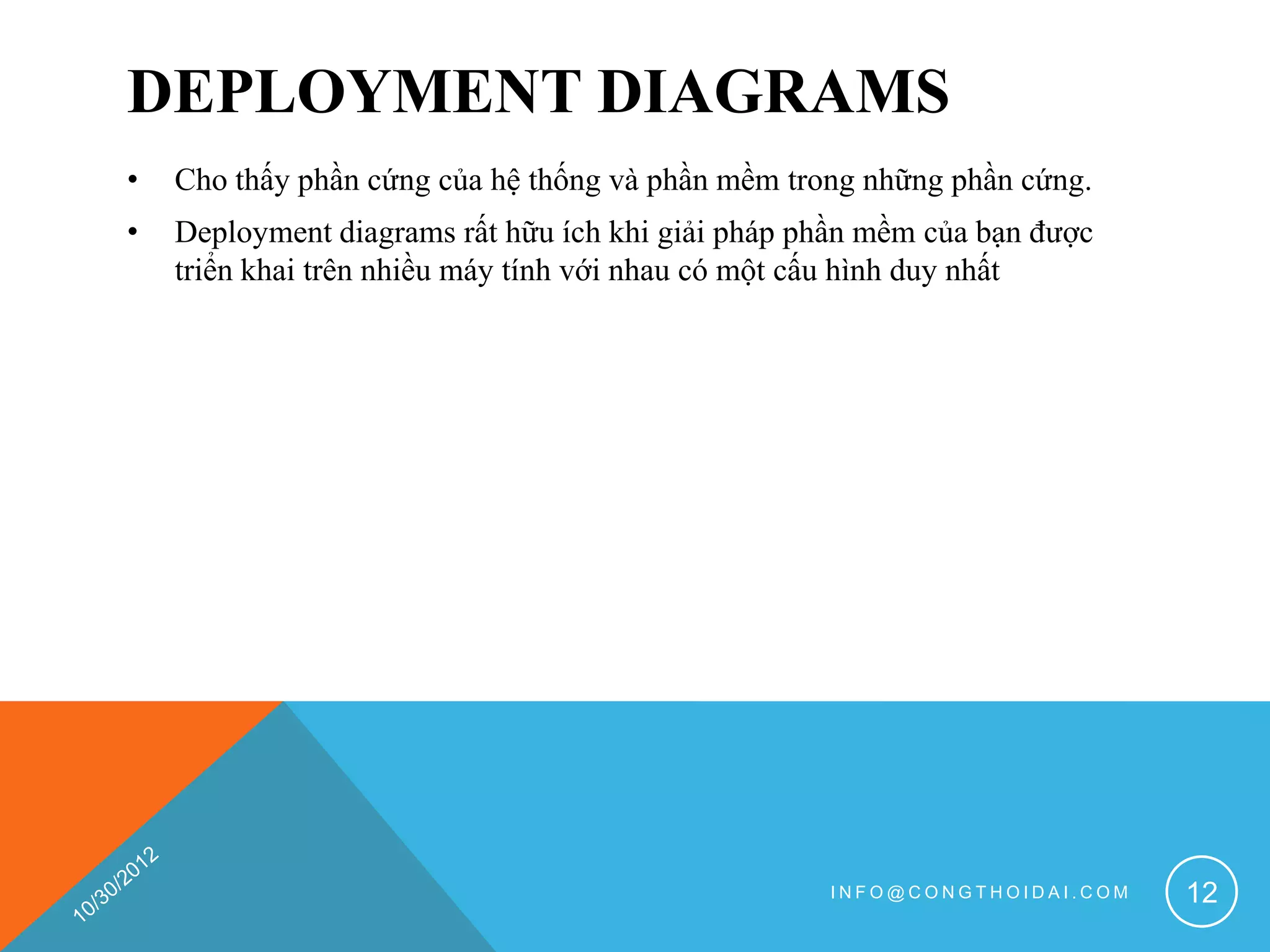

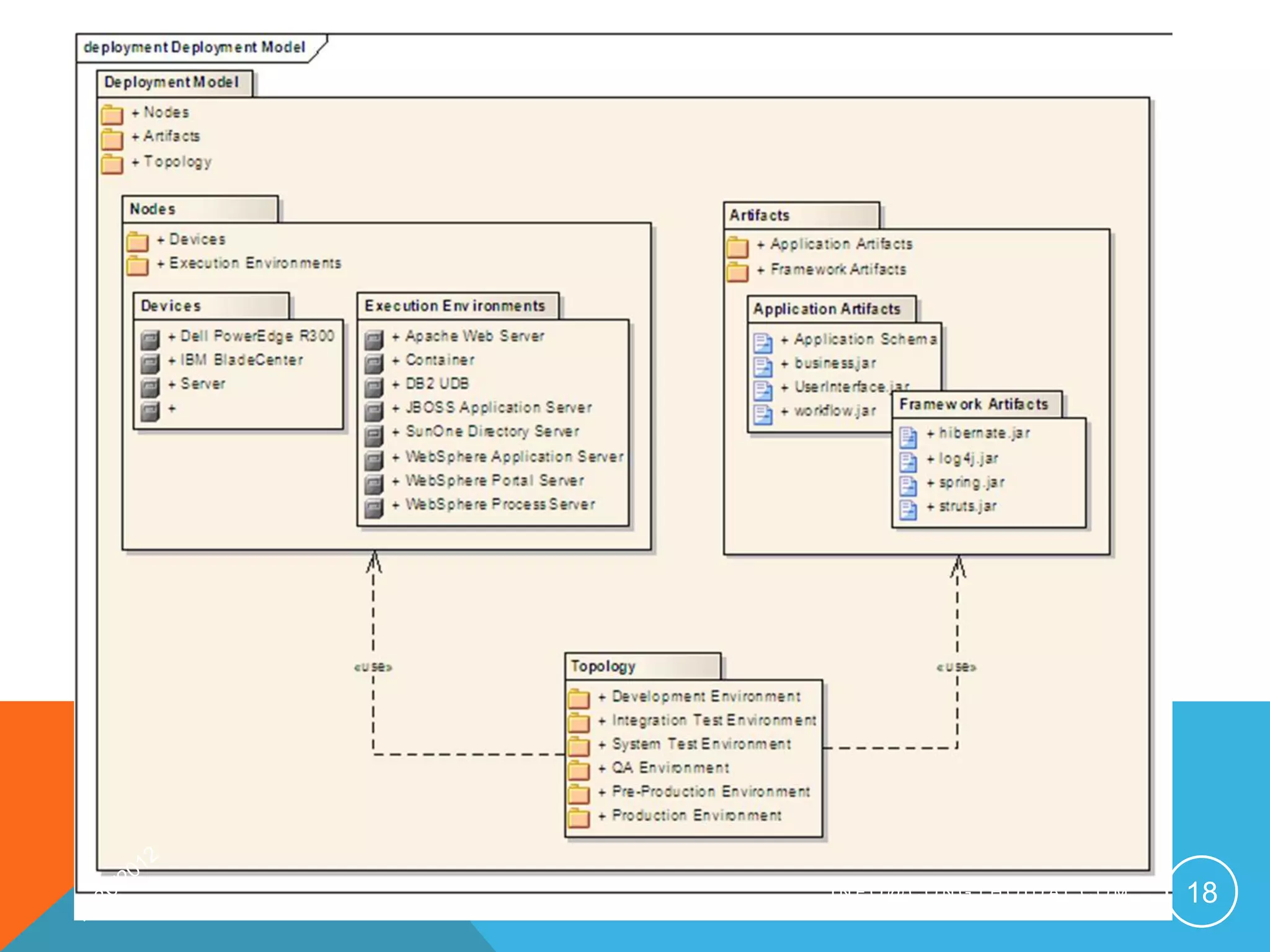

DEPLOYMENT DIAGRAMS
• Cho thấy phần cứng của hệ thống và phần mềm trong những phần cứng.
• Deployment diagrams rất hữu ích khi giải pháp phần mềm của bạn được
triển khai trên nhiều máy tính với nhau có một cấu hình duy nhất

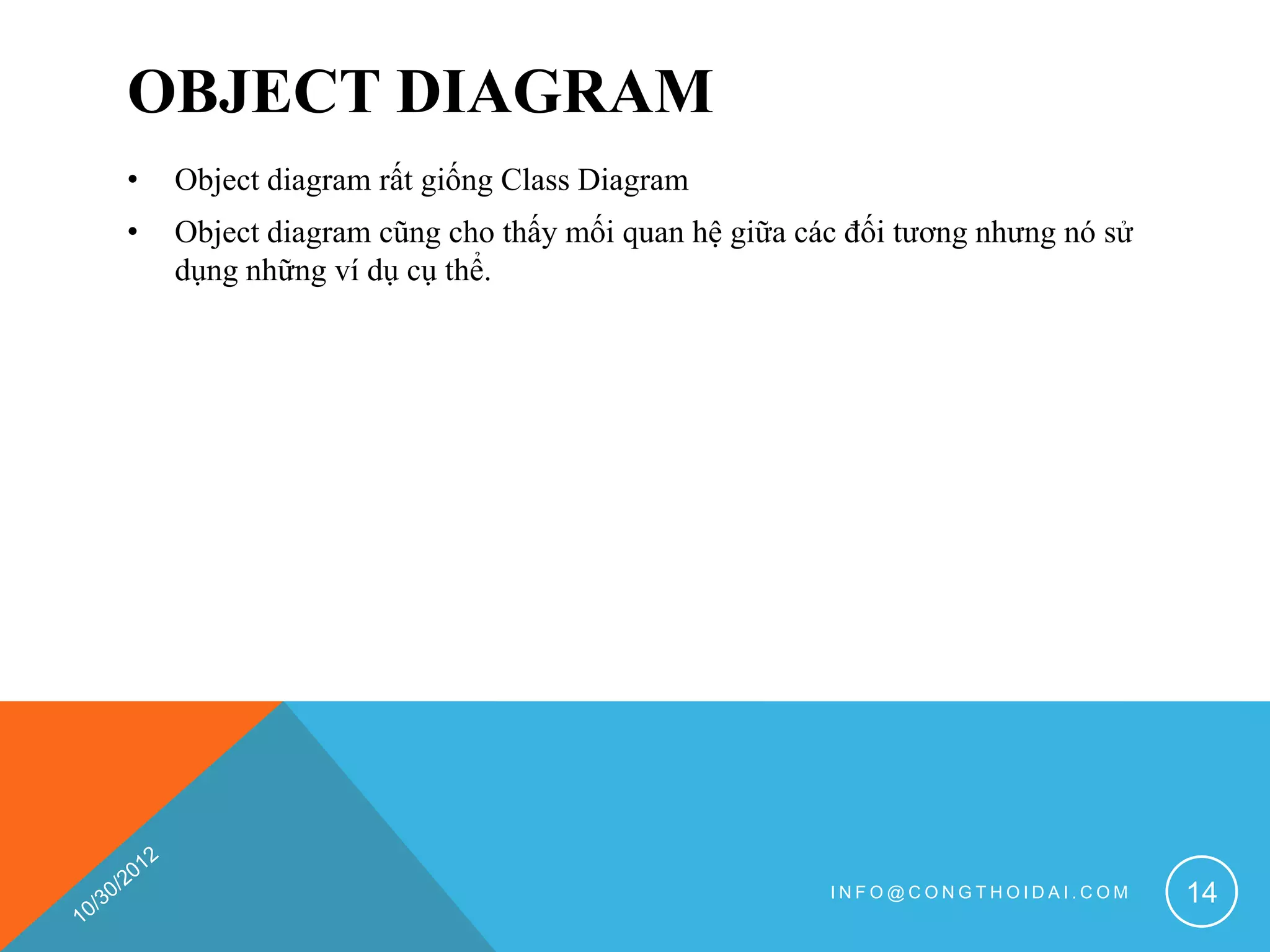

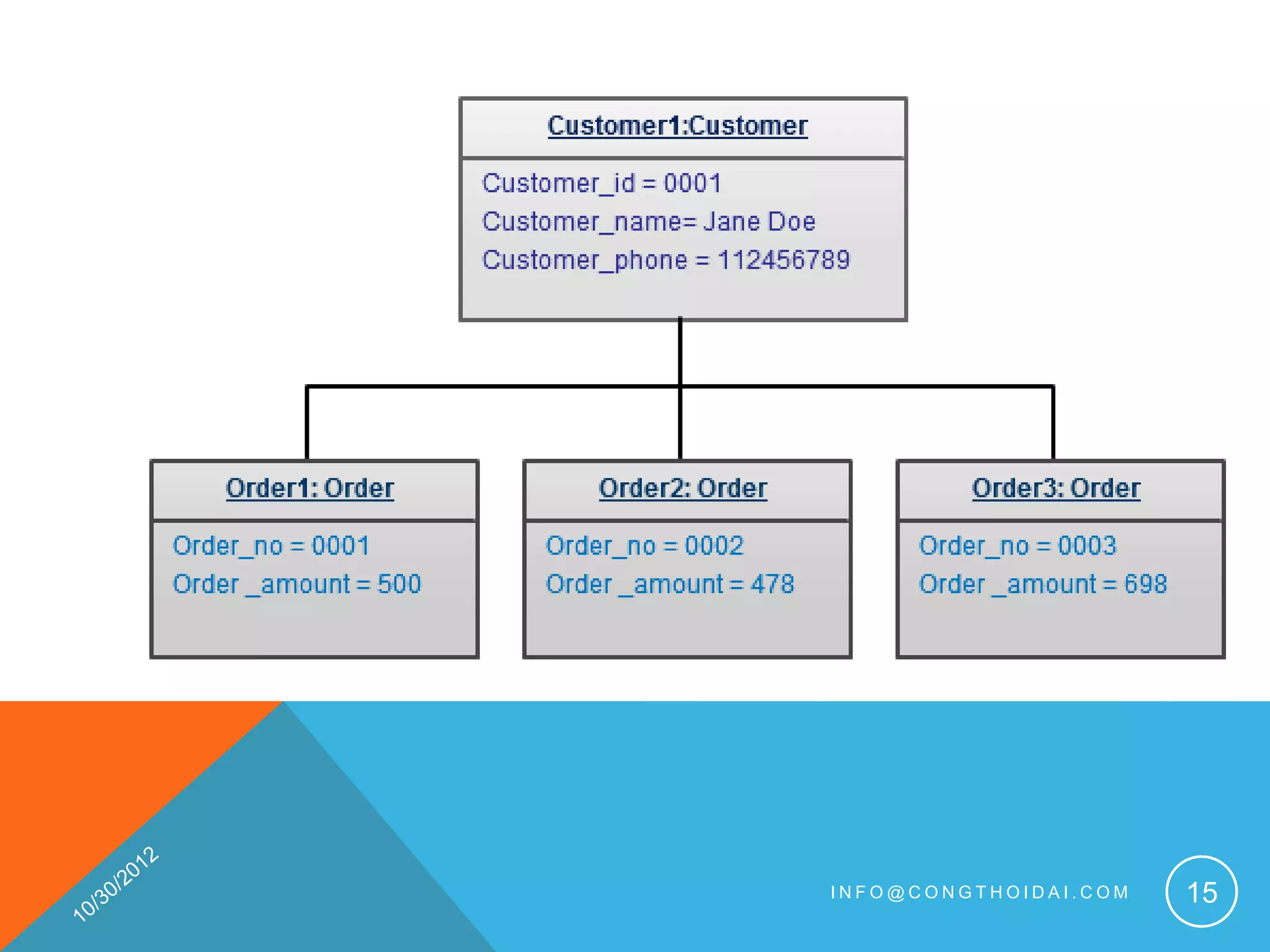

OBJECT DIAGRAM
• Object diagram rất giống Class Diagram
• Object diagram cũng cho thấy mối quan hệ giữa các đối tương nhưng nó sử
dụng những ví dụ cụ thể.

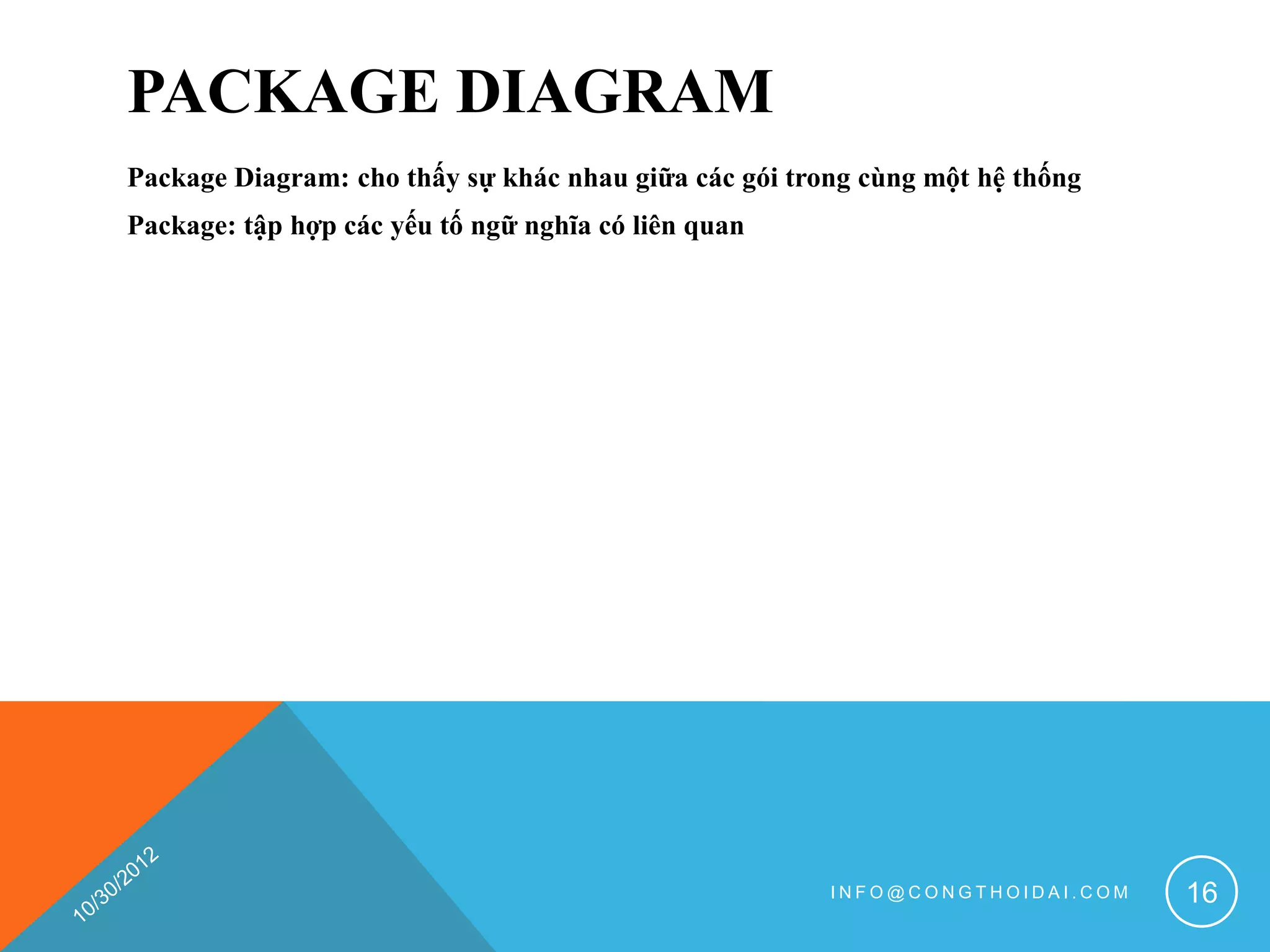

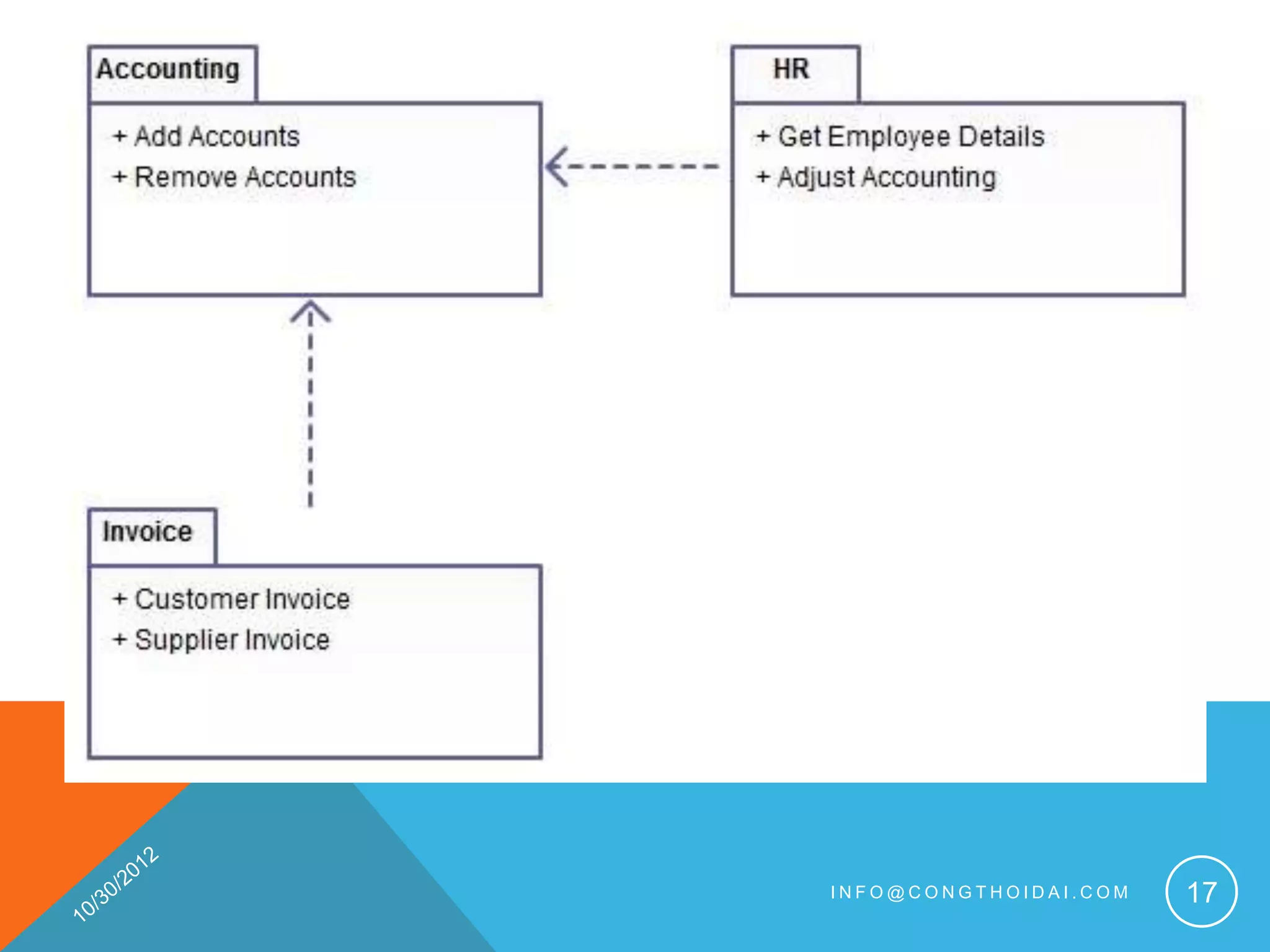

PACKAGE DIAGRAM
Package Diagram: cho thấy sự khác nhau giữa các gói trong cùng một hệ thống
Package: tập hợp các yếu tố ngữ nghĩa có liên quan

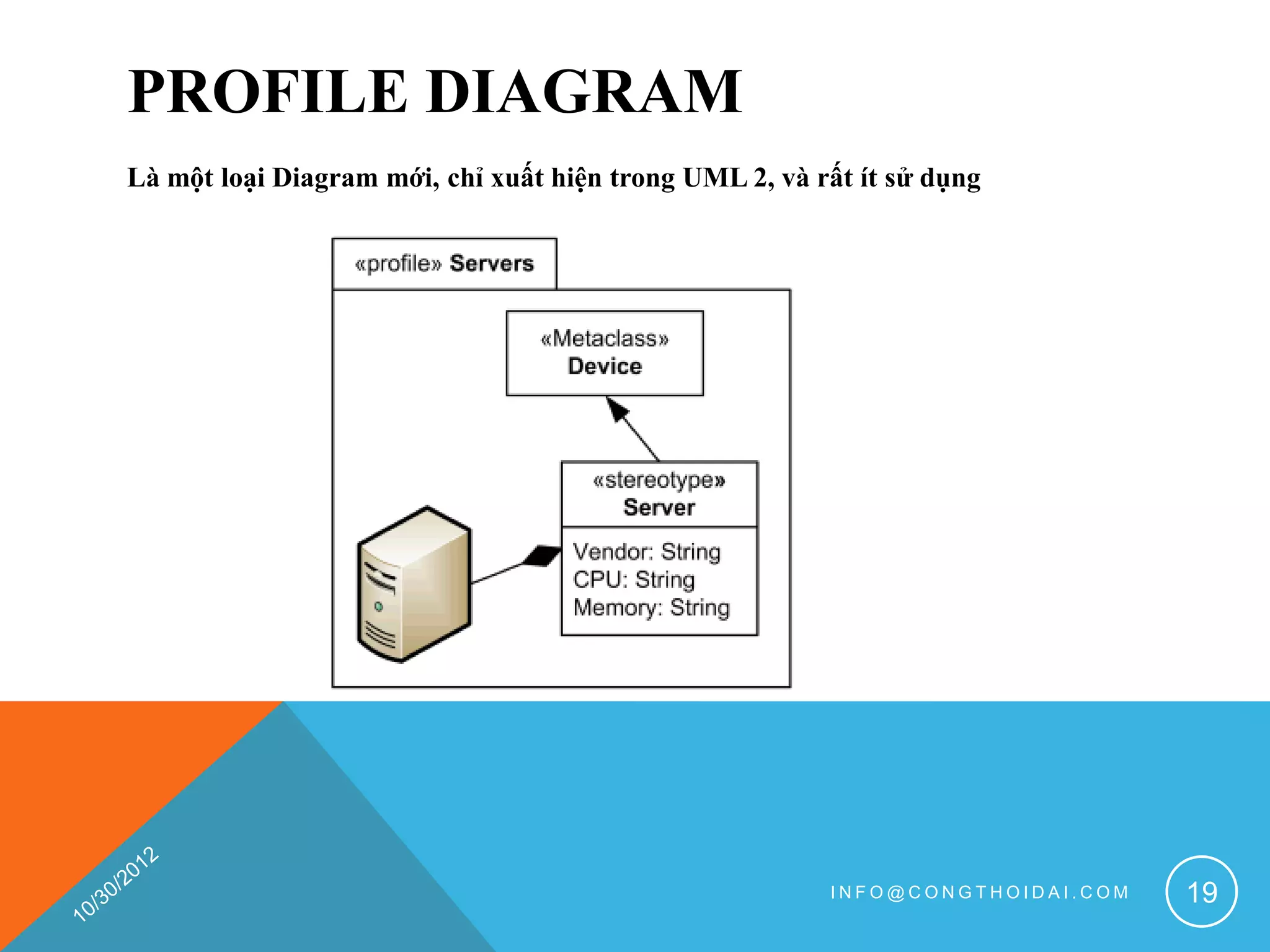

PROFILE DIAGRAM
Là một loại Diagram mới, chỉ xuất hiện trong UML 2, và rất ít sử dụng

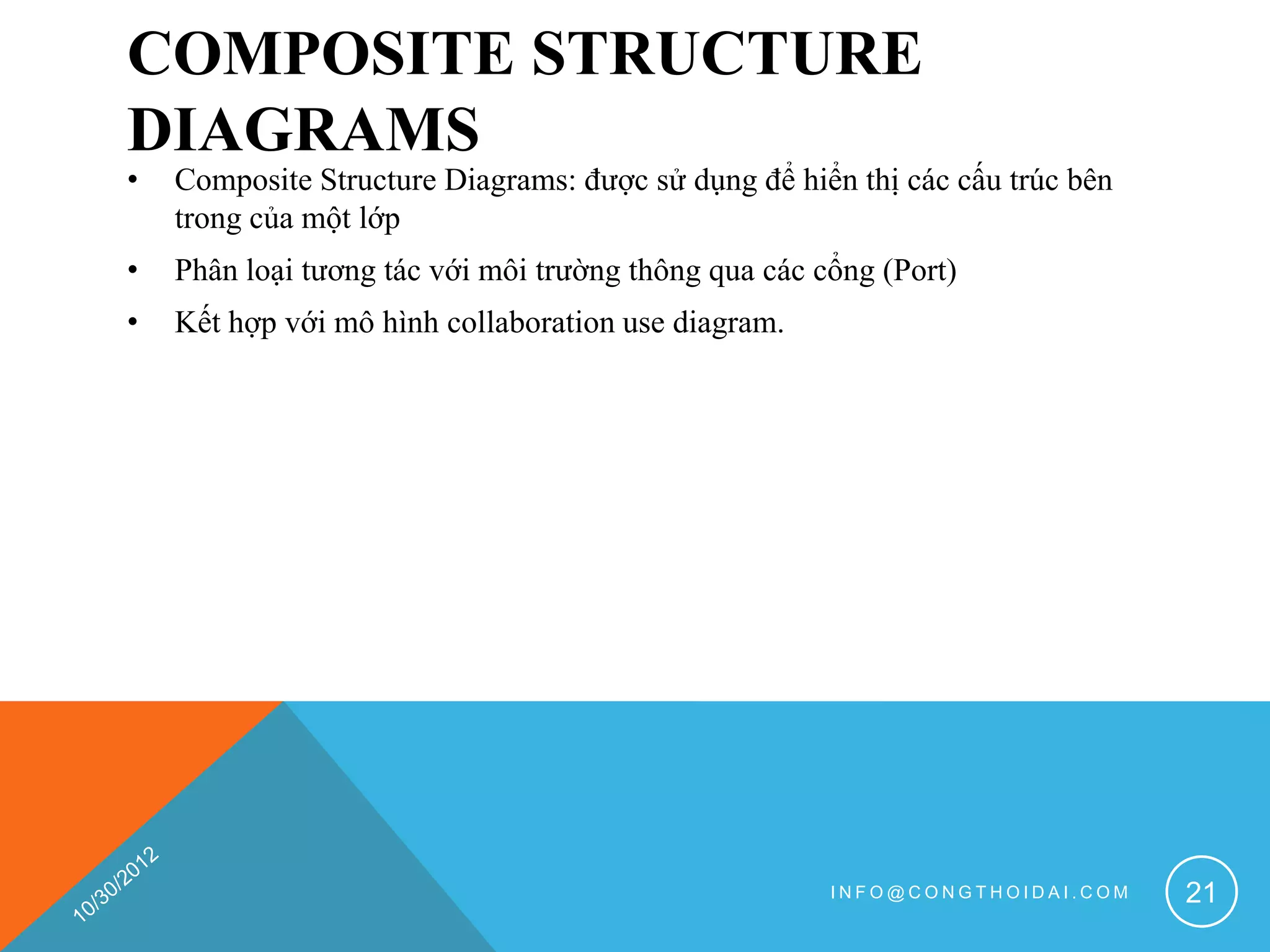

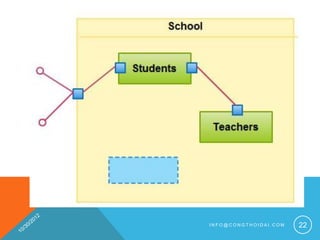

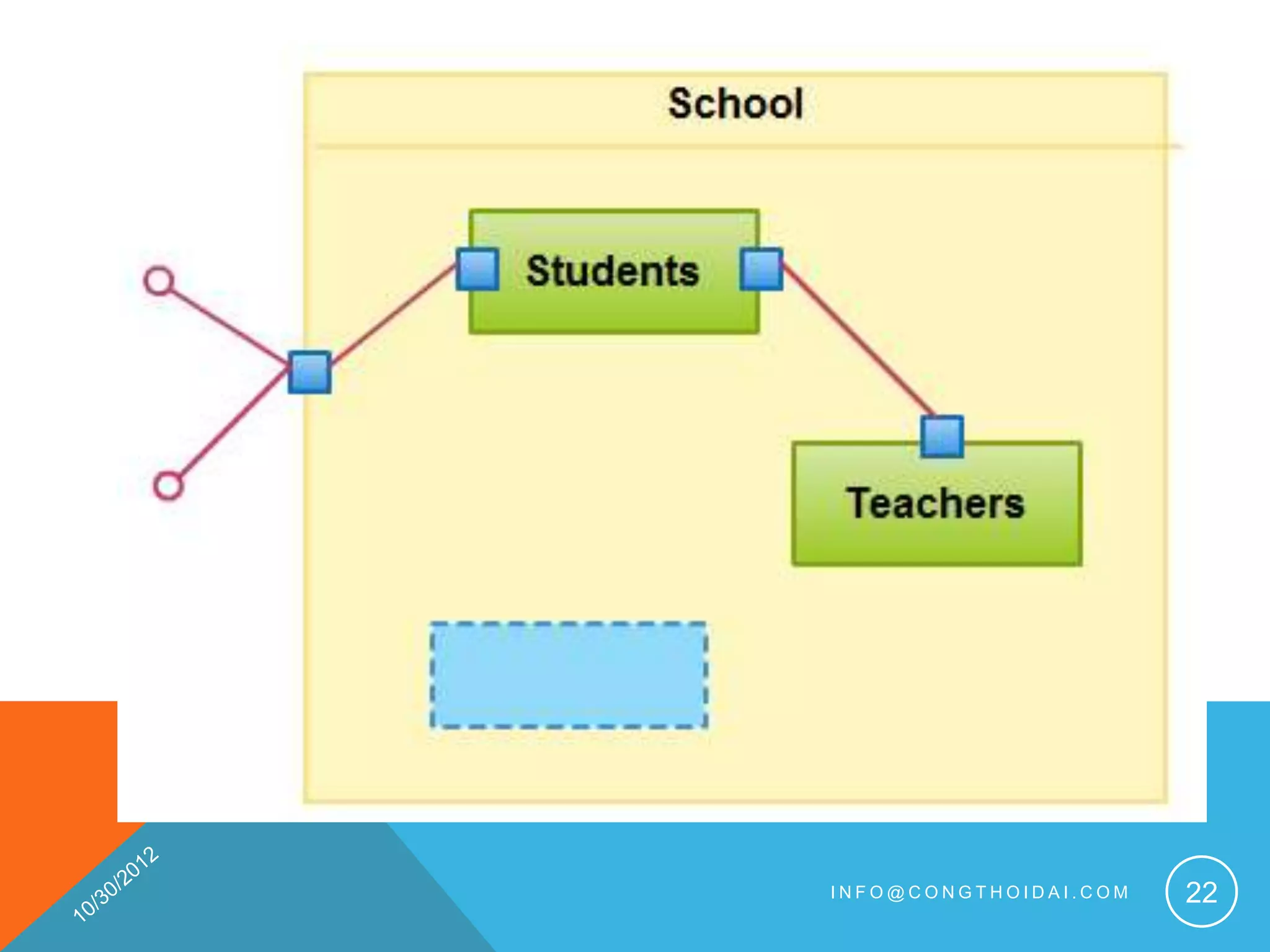

COMPOSITE STRUCTURE
DIAGRAMS
• Composite Structure Diagrams: được sử dụng để hiển thị các cấu trúc bên
trong của một lớp
• Phân loại tương tác với môi trường thông qua các cổng (Port)
• Kết hợp với mô hình collaboration use diagram.

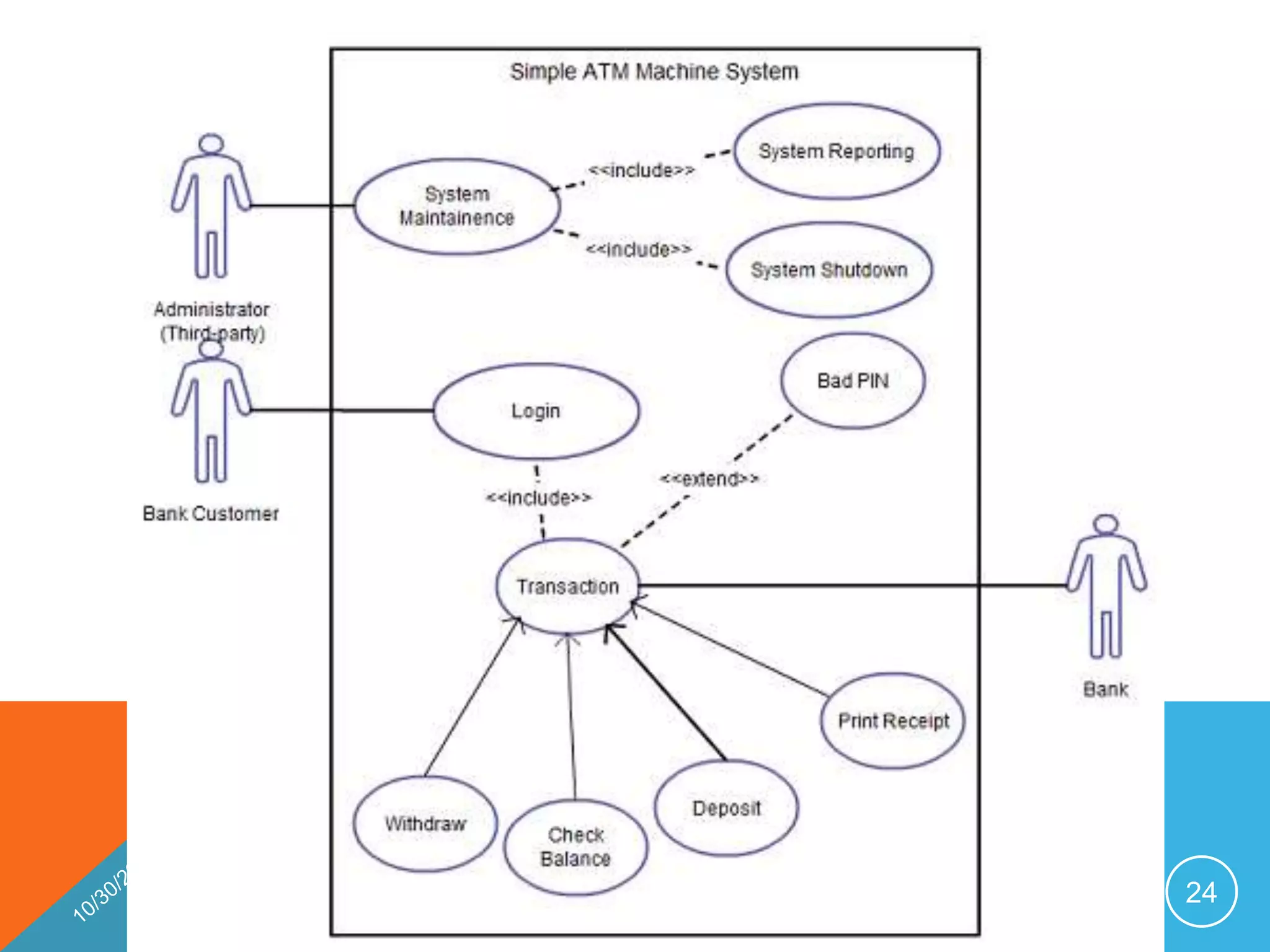

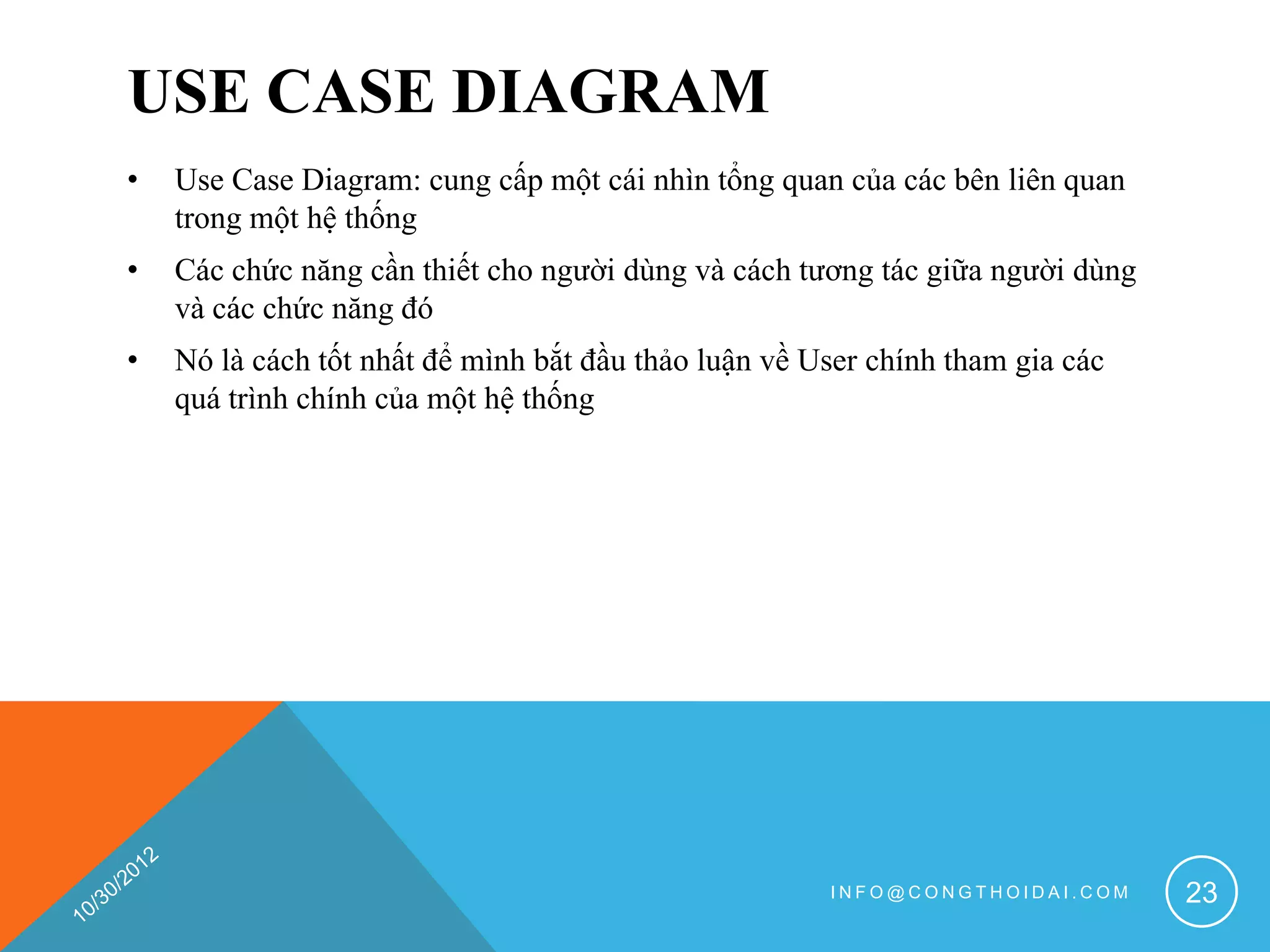

USE CASE DIAGRAM
• Use Case Diagram: cung cấp một cái nhìn tổng quan của các bên liên quan
trong một hệ thống
• Các chức năng cần thiết cho người dùng và cách tương tác giữa người dùng
và các chức năng đó
• Nó là cách tốt nhất để mình bắt đầu thảo luận về User chính tham gia các
quá trình chính của một hệ thống

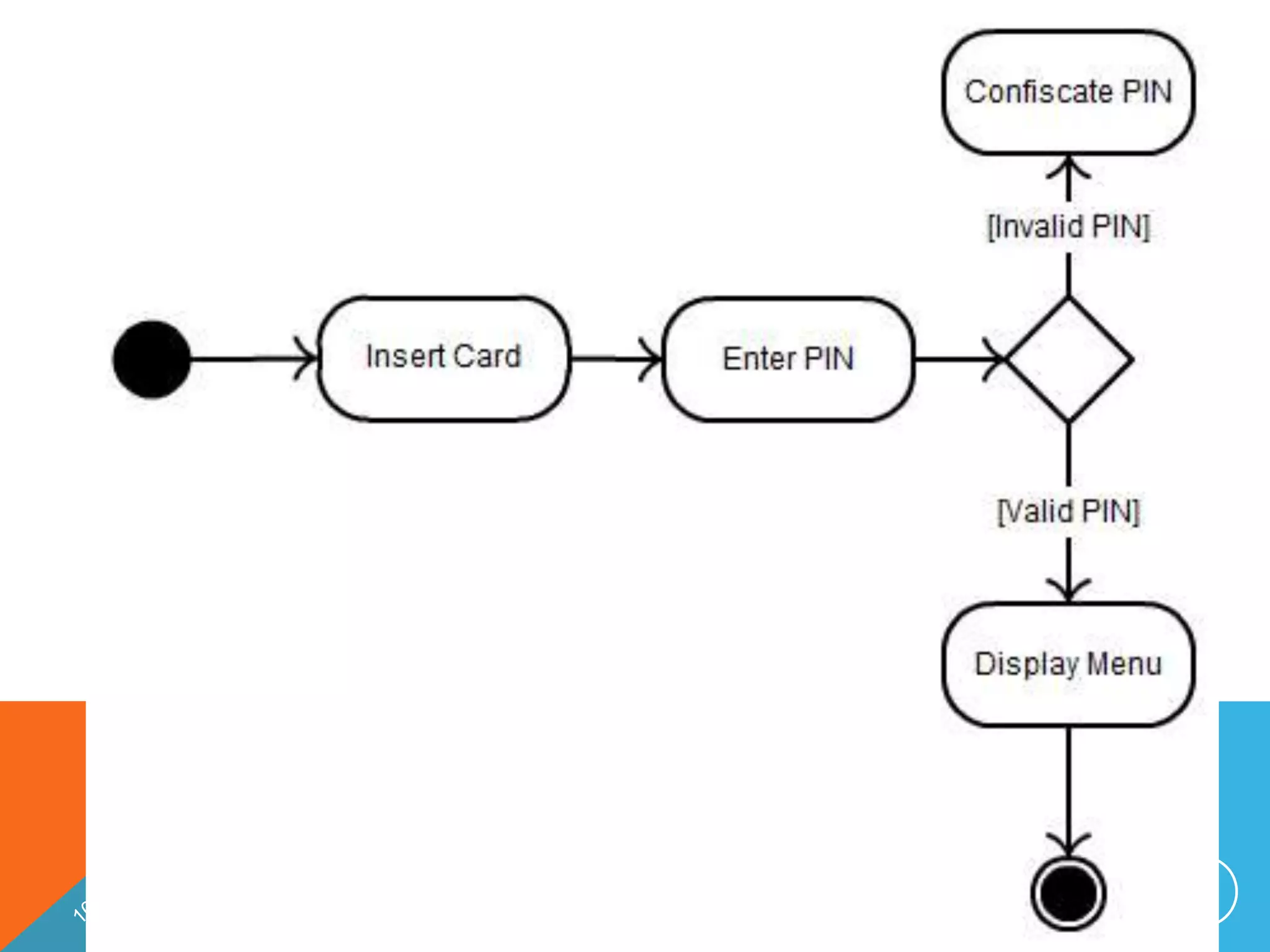

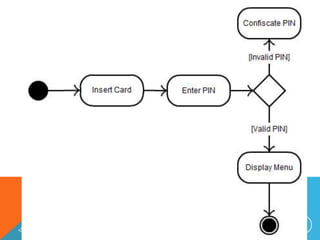

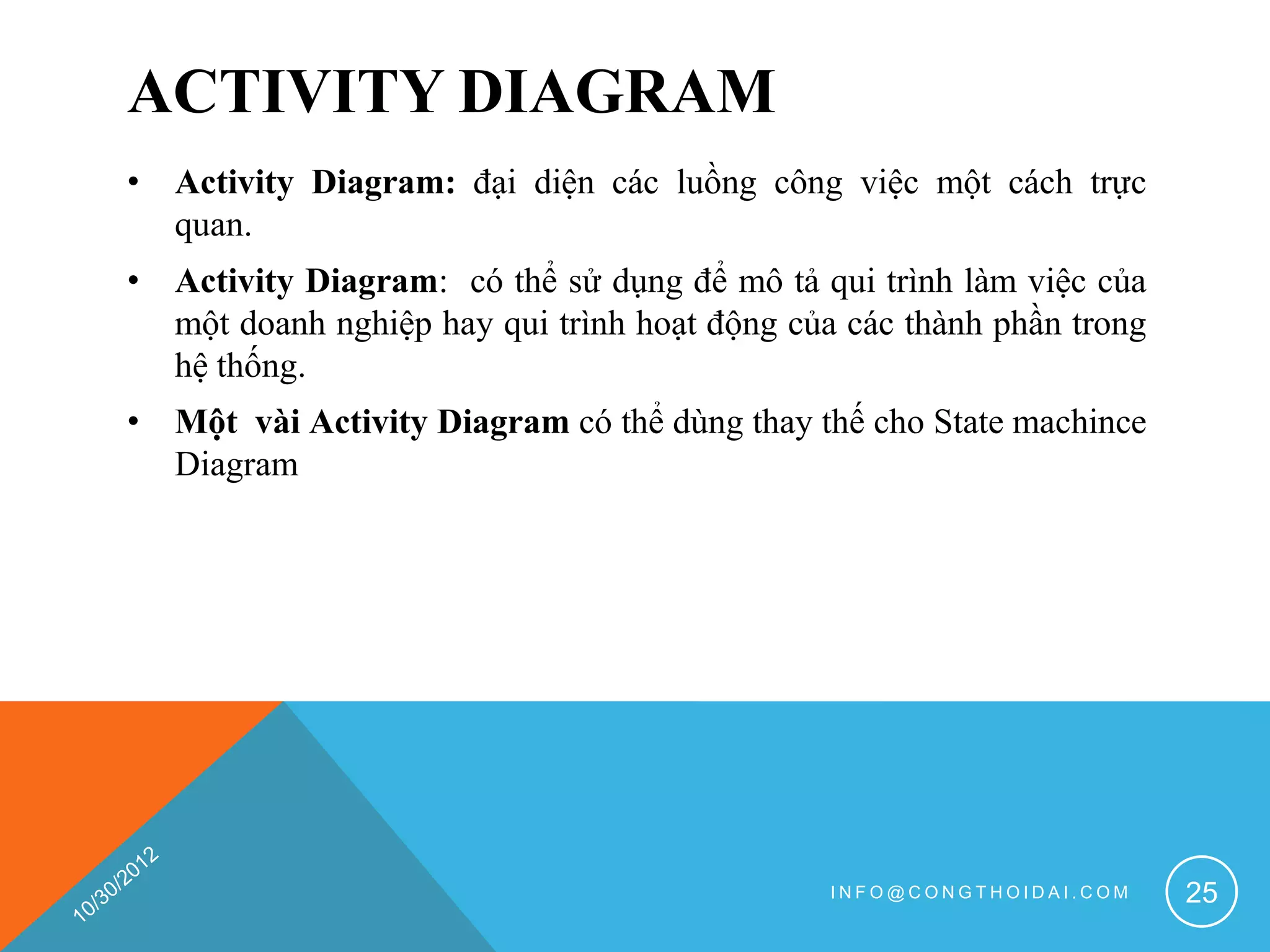

ACTIVITY DIAGRAM
• Activity Diagram: đại diện các luồng công việc một cách trực
quan.
• Activity Diagram: có thể sử dụng để mô tả qui trình làm việc của
một doanh nghiệp hay qui trình hoạt động của các thành phần trong
hệ thống.
• Một vài Activity Diagram có thể dùng thay thế cho State machince
Diagram

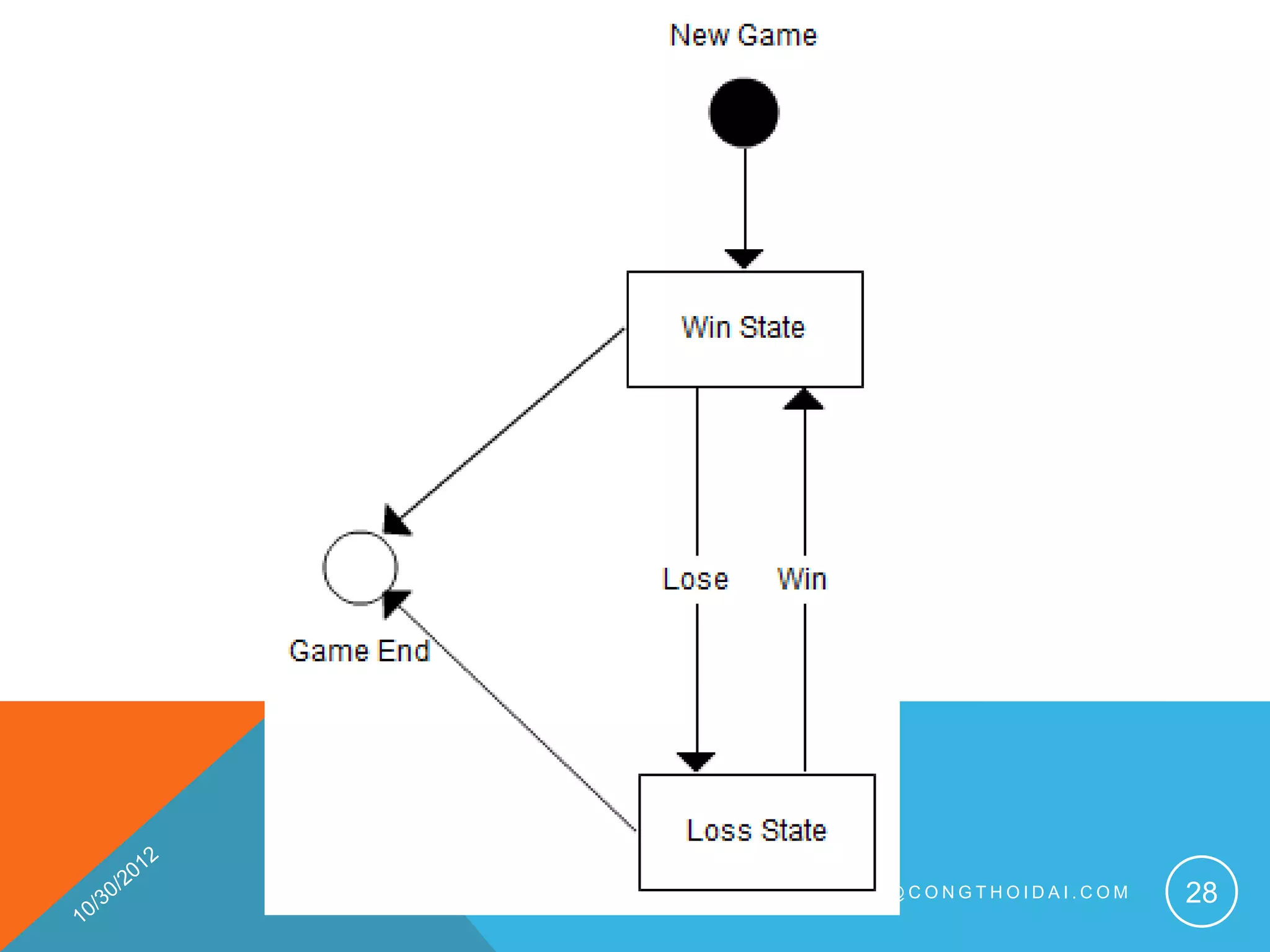

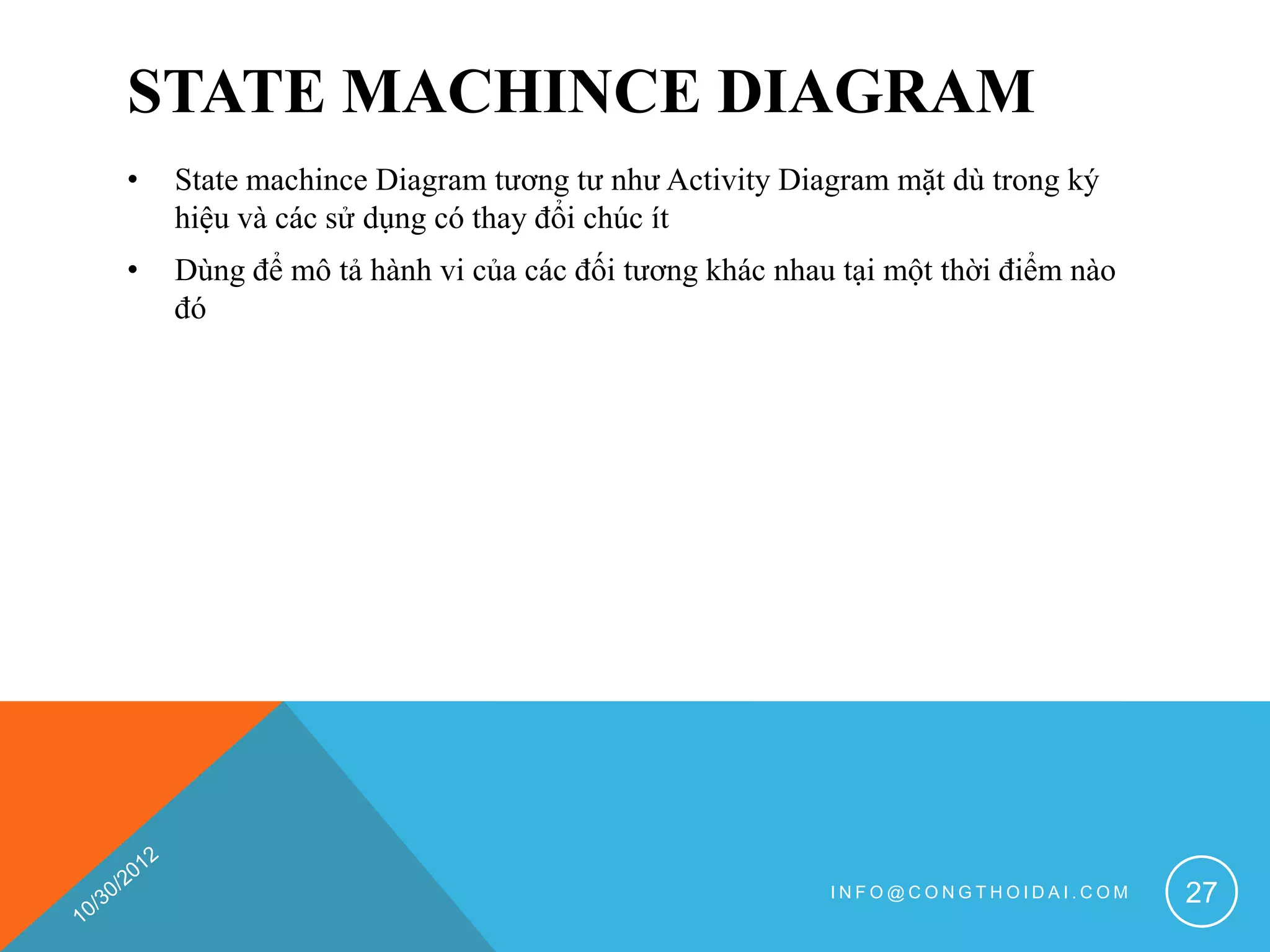

STATE MACHINCE DIAGRAM
• State machince Diagram tương tư như Activity Diagram mặt dù trong ký
hiệu và các sử dụng có thay đổi chúc ít
• Dùng để mô tả hành vi của các đối tương khác nhau tại một thời điểm nào
đó

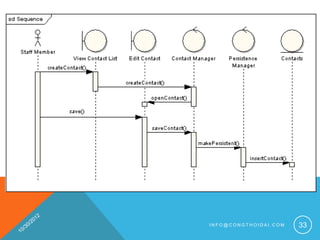

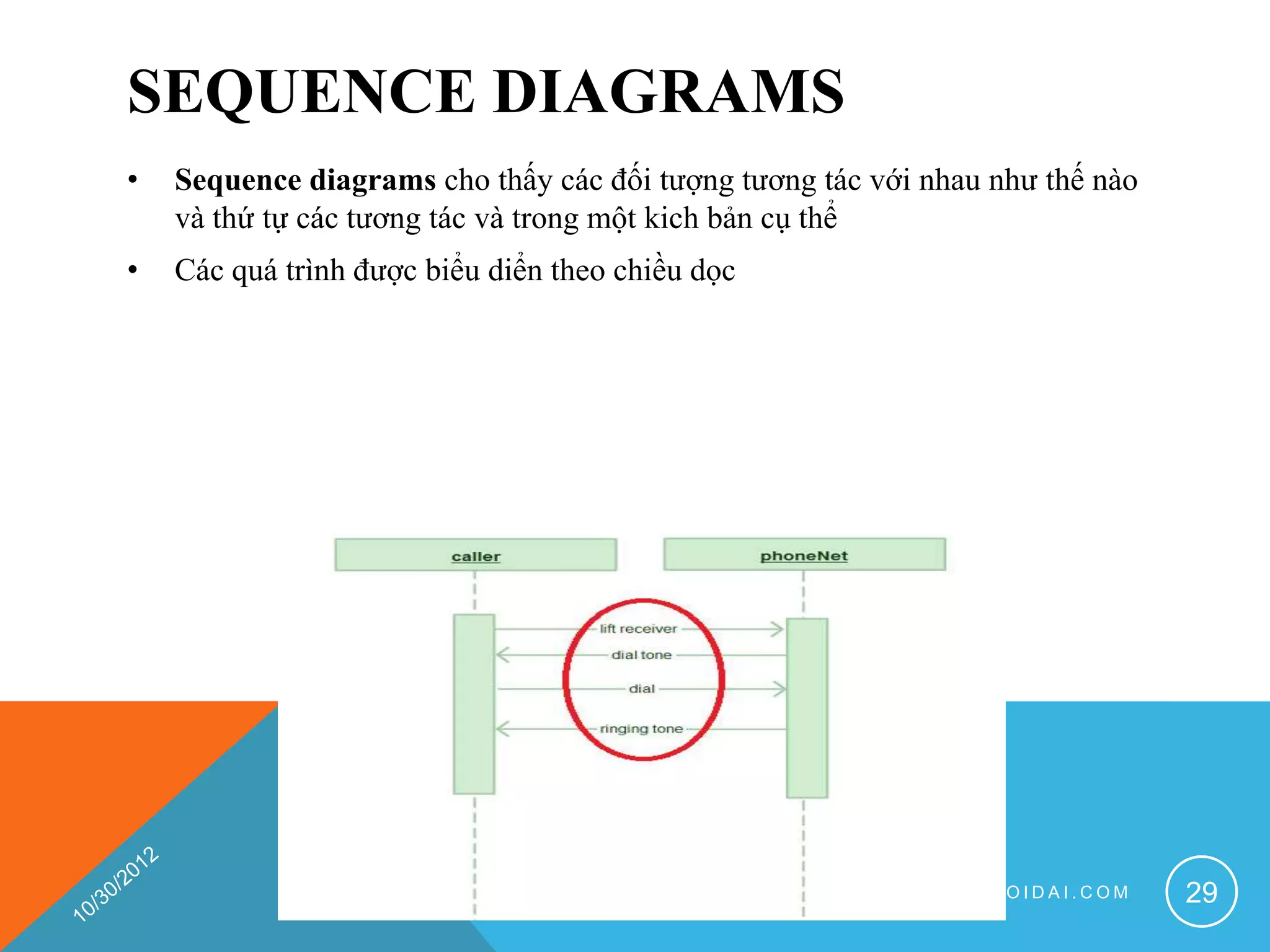

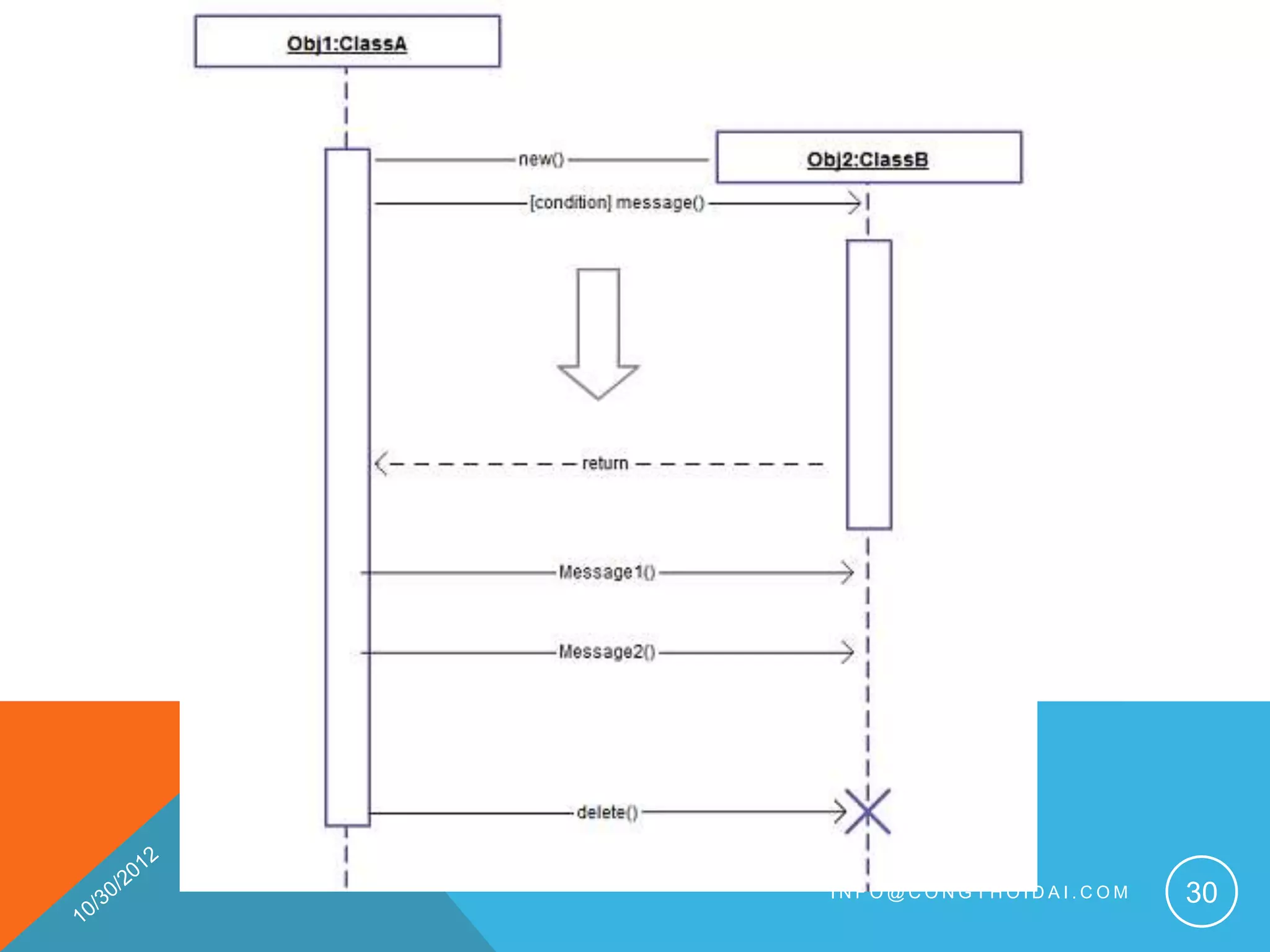

SEQUENCE DIAGRAMS
• Sequence diagrams cho thấy các đối tượng tương tác với nhau như thế nào
và thứ tự các tương tác và trong một kich bản cụ thể
• Các quá trình được biểu diển theo chiều dọc

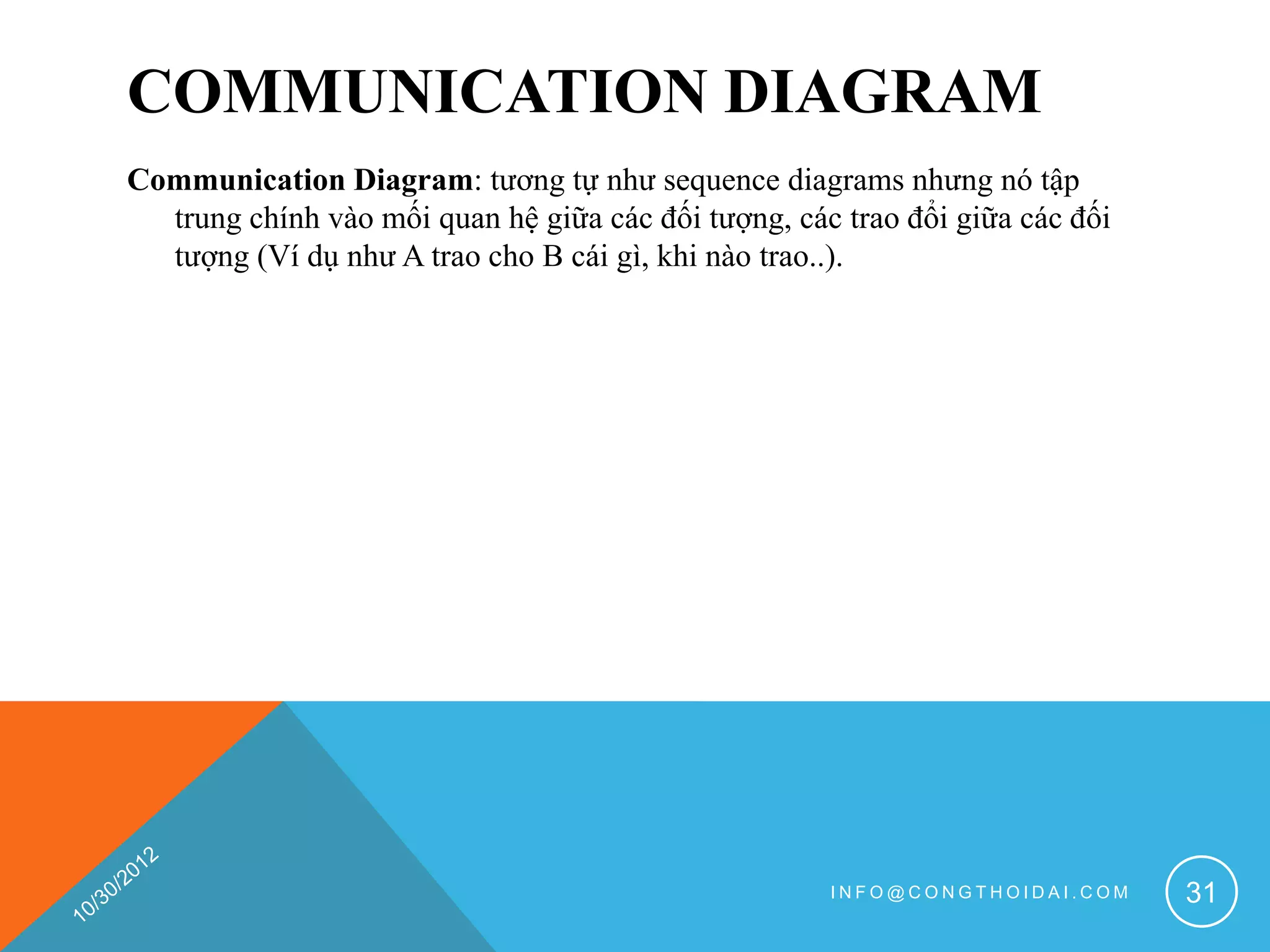

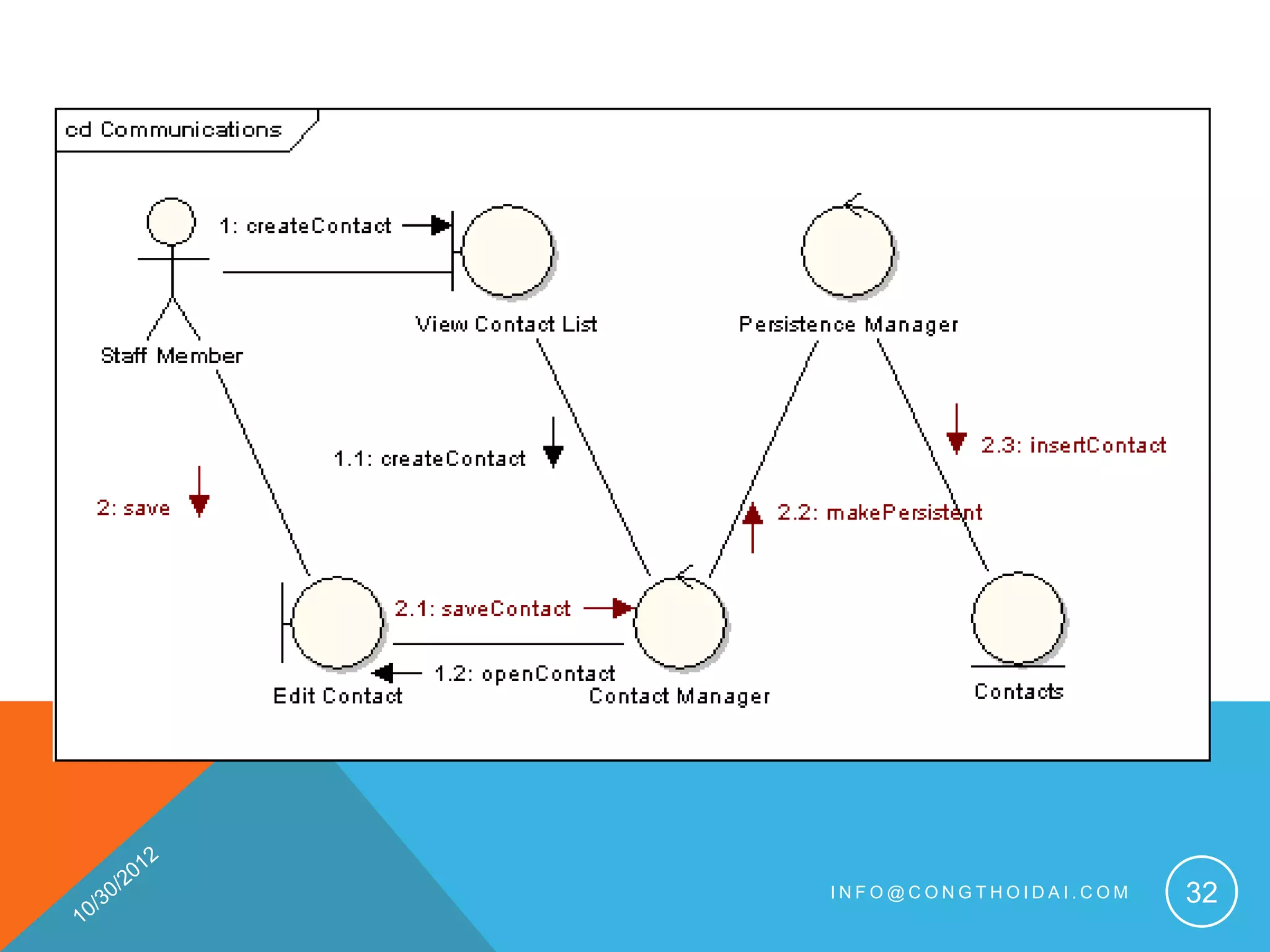

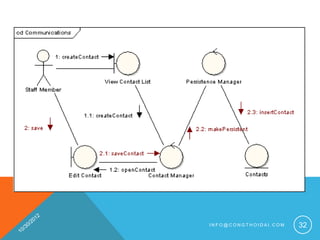

COMMUNICATION DIAGRAM
Communication Diagram: tương tự như sequence diagrams nhưng nó tập
trung chính vào mối quan hệ giữa các đối tượng, các trao đổi giữa các đối
tượng (Ví dụ như A trao cho B cái gì, khi nào trao..).

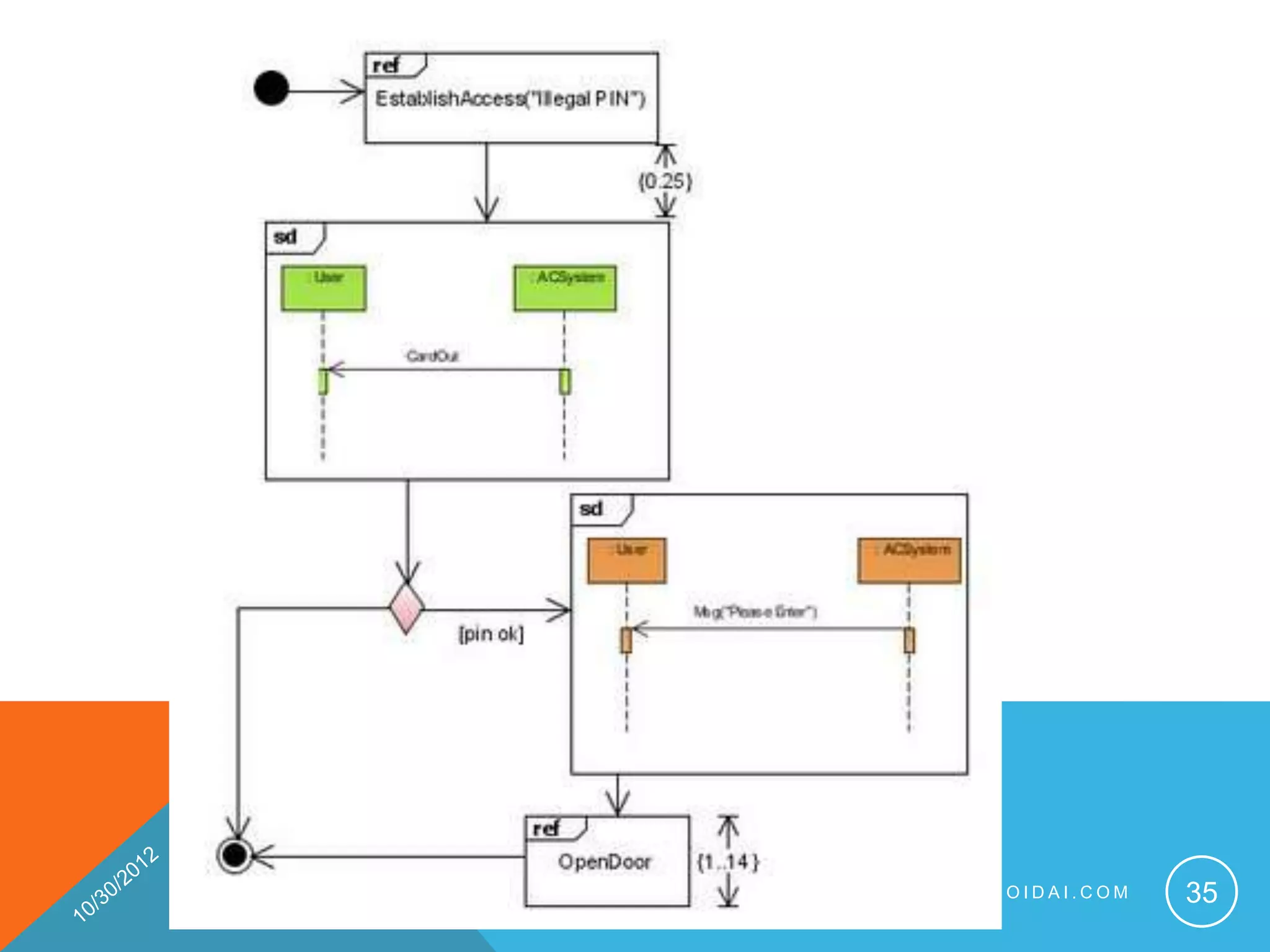

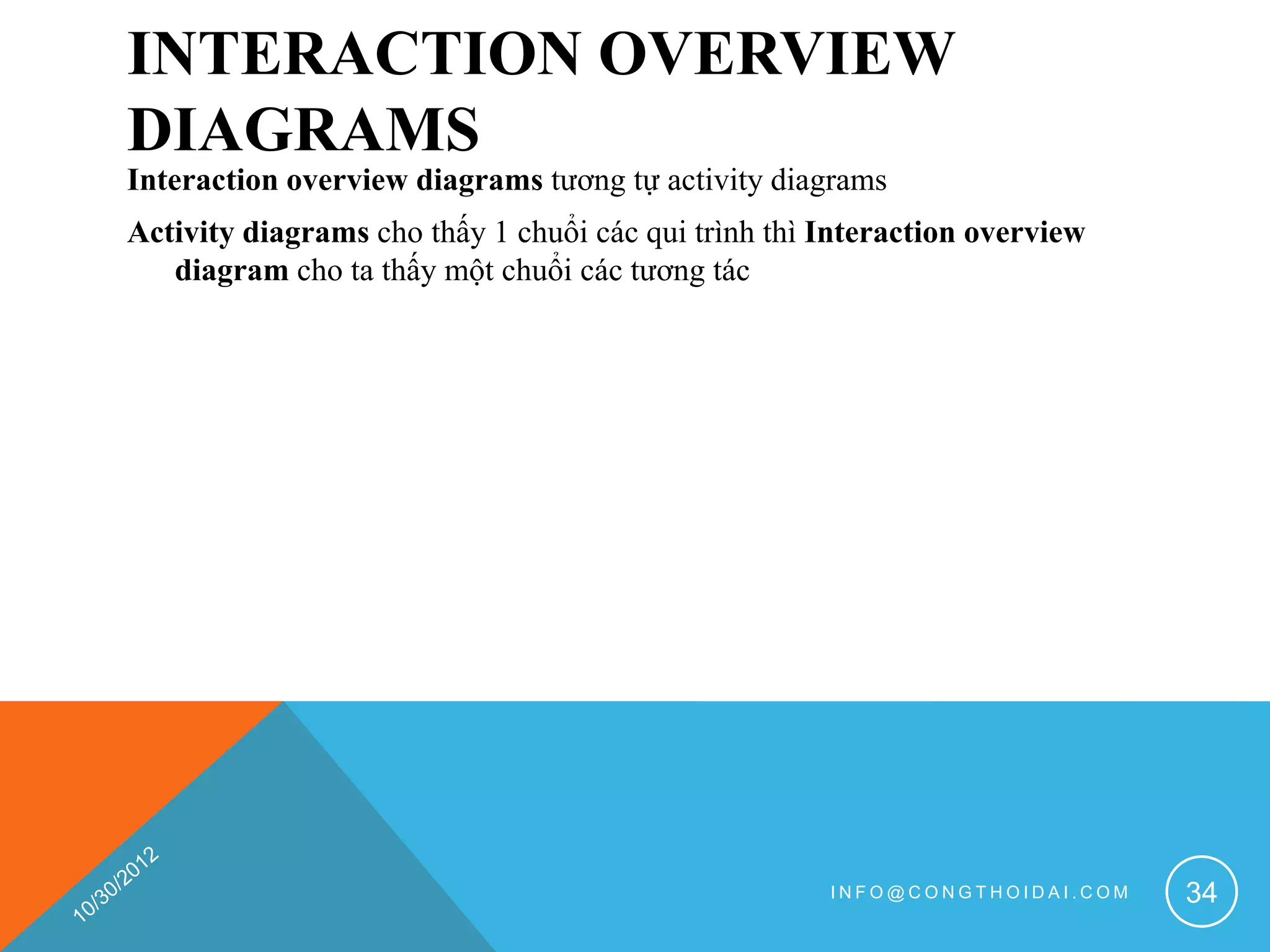

INTERACTION OVERVIEW
DIAGRAMS
Interaction overview diagrams tương tự activity diagrams
Activity diagrams cho thấy 1 chuổi các qui trình thì Interaction overview
diagram cho ta thấy một chuổi các tương tác

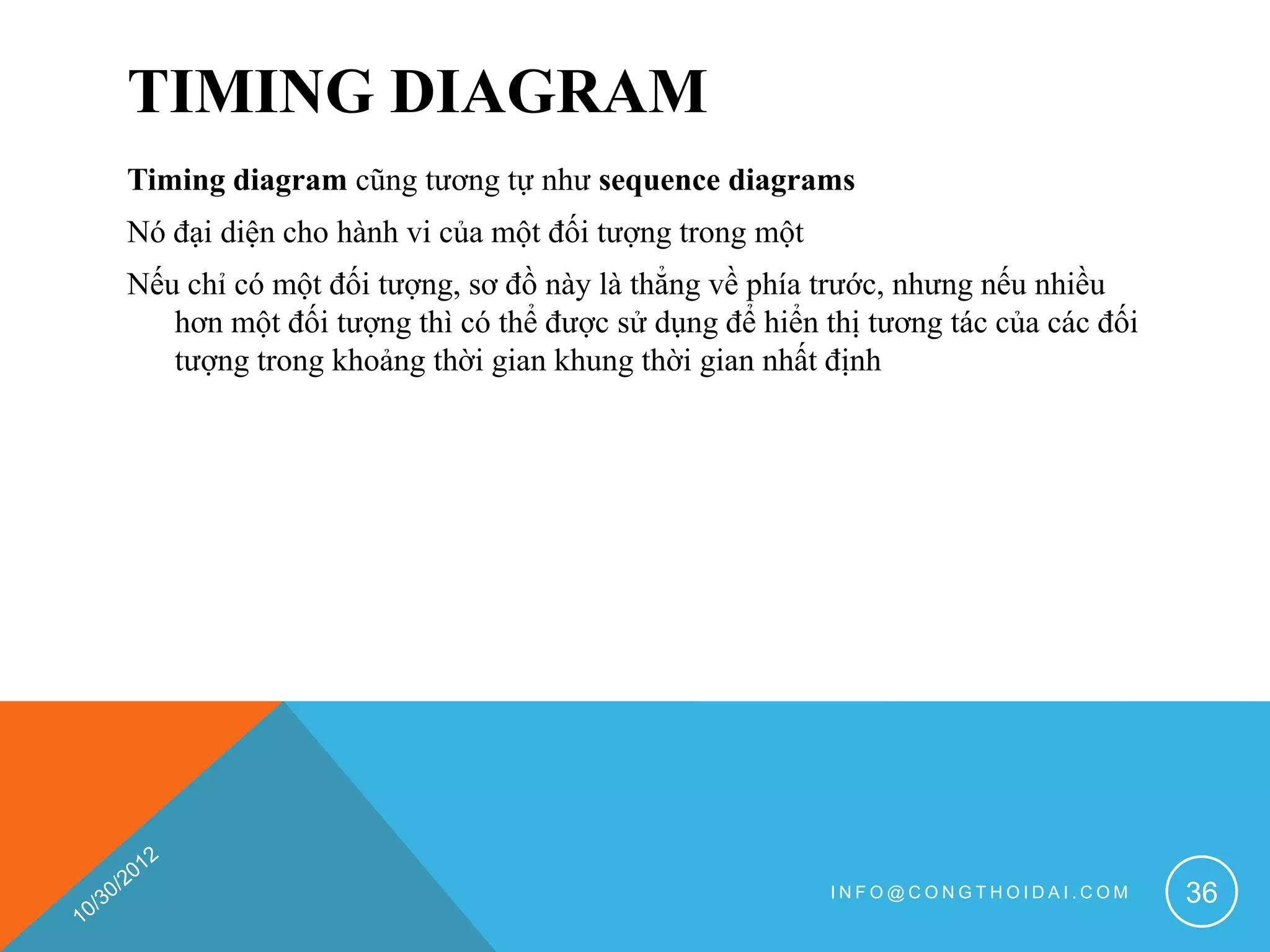

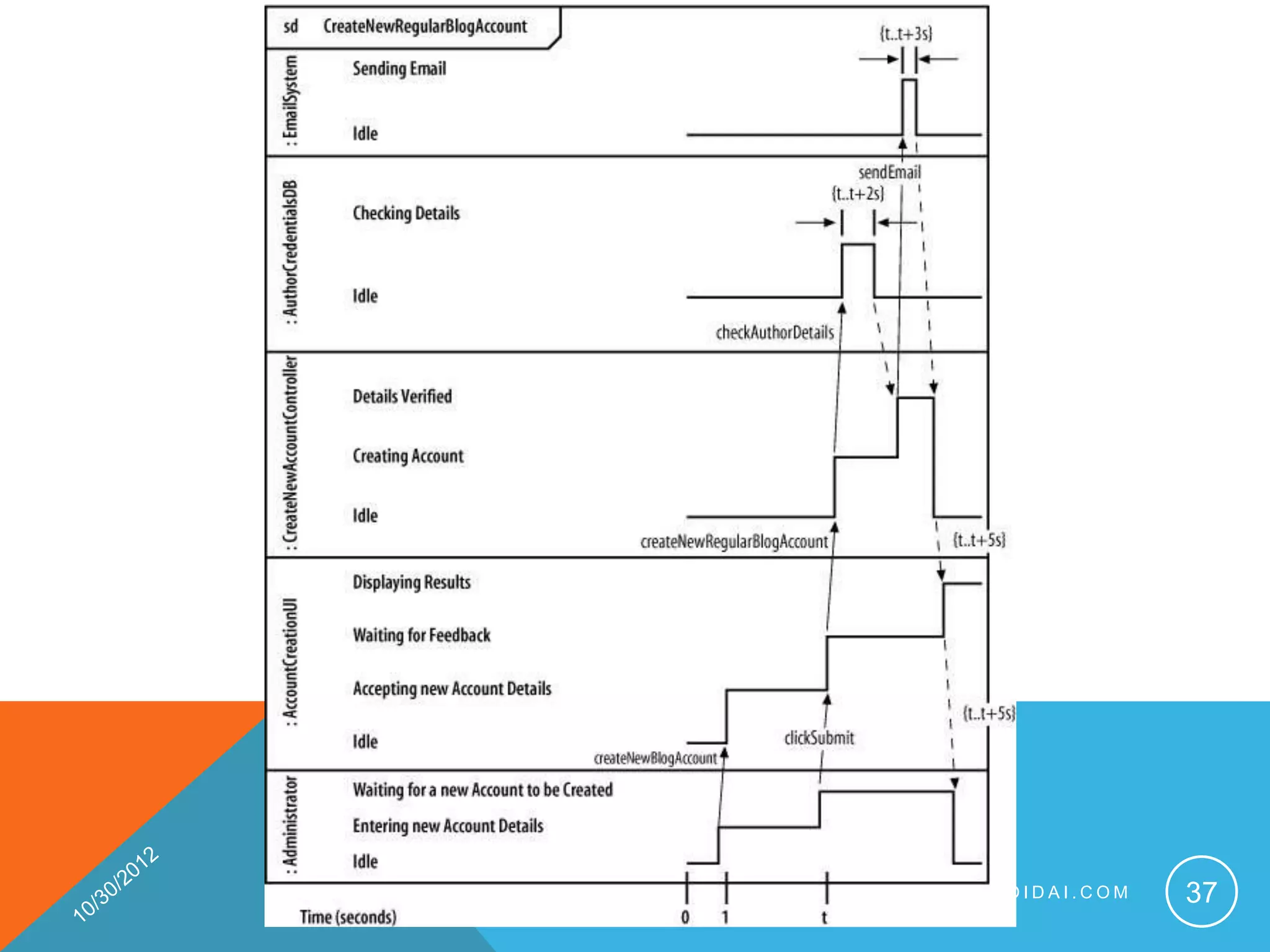

TIMING DIAGRAM
Timing diagram cũng tương tự như sequence diagrams
Nó đại diện cho hành vi của một đối tượng trong một
Nếu chỉ có một đối tượng, sơ đồ này là thẳng về phía trước, nhưng nếu nhiều
hơn một đối tượng thì có thể được sử dụng để hiển thị tương tác của các đối
tượng trong khoảng thời gian khung thời gian nhất định
