1. Aplicacions amb relés. Introducció a l'automatització programada Unitat didàctica 4

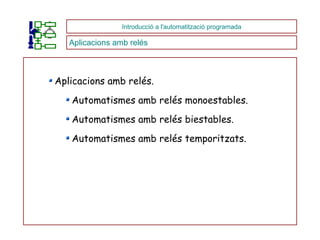

2. Aplicacions amb relés. Automatismes amb relés monoestables. Automatismes amb relés biestables. Automatismes amb relés temporitzats. Introducció a l'automatització programada Aplicacions amb relés

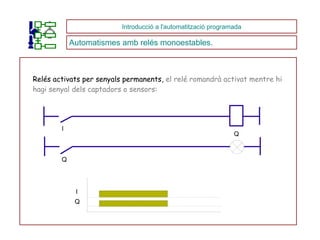

3. Relés activats per senyals permanents, el relé romandrà activat mentre hi hagi senyal dels captadors o sensors: Introducció a l'automatització programada Automatismes amb relés monoestables. I Q I Q Q

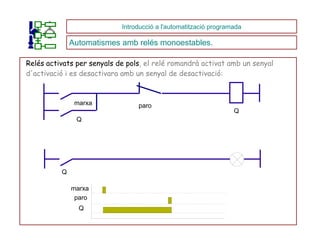

4. Relés activats per senyals de pols , el relé romandrà activat amb un senyal d'activació i es desactivara amb un senyal de desactivació: Introducció a l'automatització programada Automatismes amb relés monoestables. Q Q marxa paro Q marxa Q paro

5. Relés activats per senyals de pols , el relé romandrà activat amb un senyal d'activació i es desactivara amb un senyal de desactivació: A) Relés set/reset Introducció a l'automatització programada Automatismes amb relés biestables. S R marxa paro Q marxa paro Q Q

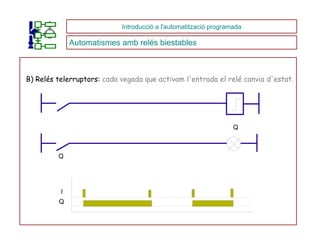

6. B) Relés telerruptors: cada vegada que activam l'entrada el relé canvia d'estat. Introducció a l'automatització programada Automatismes amb relés biestables Q I Q Q

7. El relé temporitzat nos realitza la maniobra segons la funció i el temps programat. Hi ha molts tipus de funcions, segons el fabricant i el propòsit; però podem dir que hi ha tres funcions bàsiques: Temporitzats a la connexió. Temporitzats a la desconnexió. Temporitzats a un impuls. Introducció a l'automatització programada Automatismes amb relés temporitzat.

8. Temporitzats a la connexió. Introducció a l'automatització programada Automatismes amb relés temporitzat. Q Q ( sensor Q t

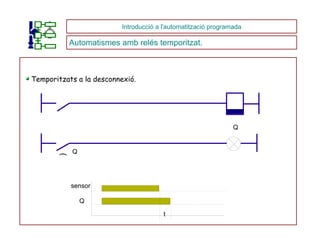

9. Temporitzats a la desconnexió. Introducció a l'automatització programada Automatismes amb relés temporitzat. Q Q ( sensor Q t

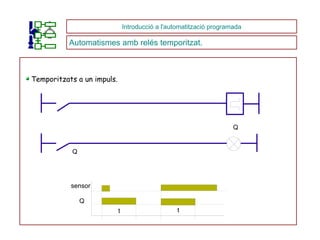

10. Temporitzats a un impuls. Introducció a l'automatització programada Automatismes amb relés temporitzat. Q Q sensor Q t t
