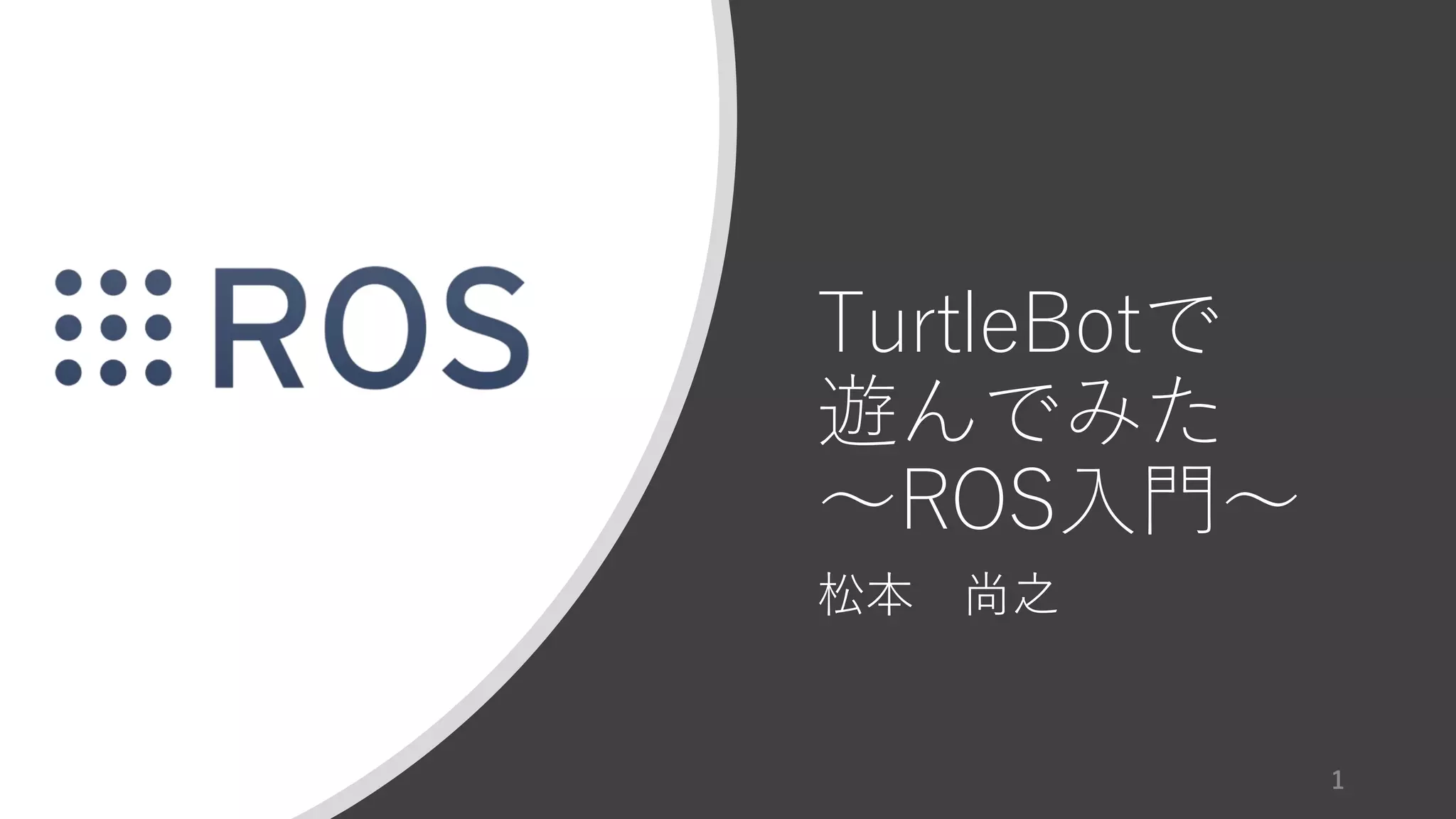

梅キャン勉強会のやつ

1. TurtleBotで
遊んでみた
～ROS入門～
松本 尚之
1

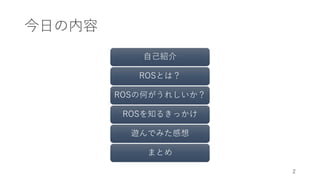

2. 今日の内容
自己紹介
ROSとは？
ROSの何がうれしいか？
ROSを知るきっかけ
遊んでみた感想
まとめ
2

3. 自己紹介
3

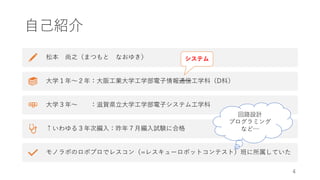

4. 自己紹介
松本 尚之（まつもと なおゆき）
大学１年〜２年：大阪工業大学工学部電子情報通信工学科（D科）
大学３年〜 ：滋賀県立大学工学部電子システム工学科
↑いわゆる３年次編入：昨年７月編入試験に合格
モノラボのロボプロでレスコン（=レスキューロボットコンテスト）班に所属していた
4
システム
回路設計
プログラミング
など…

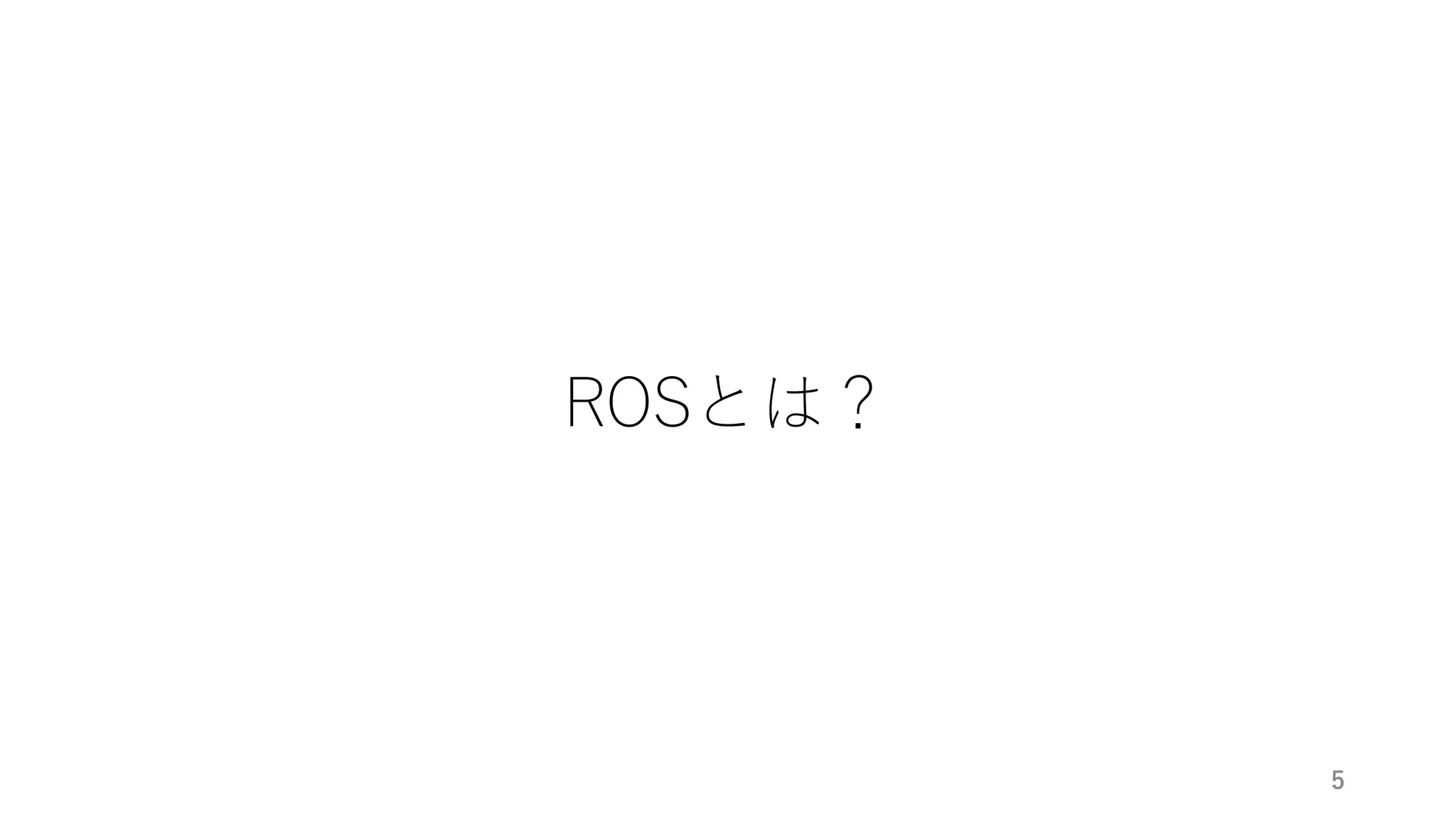

5. ROSとは？
5

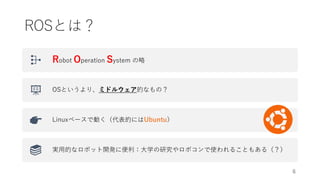

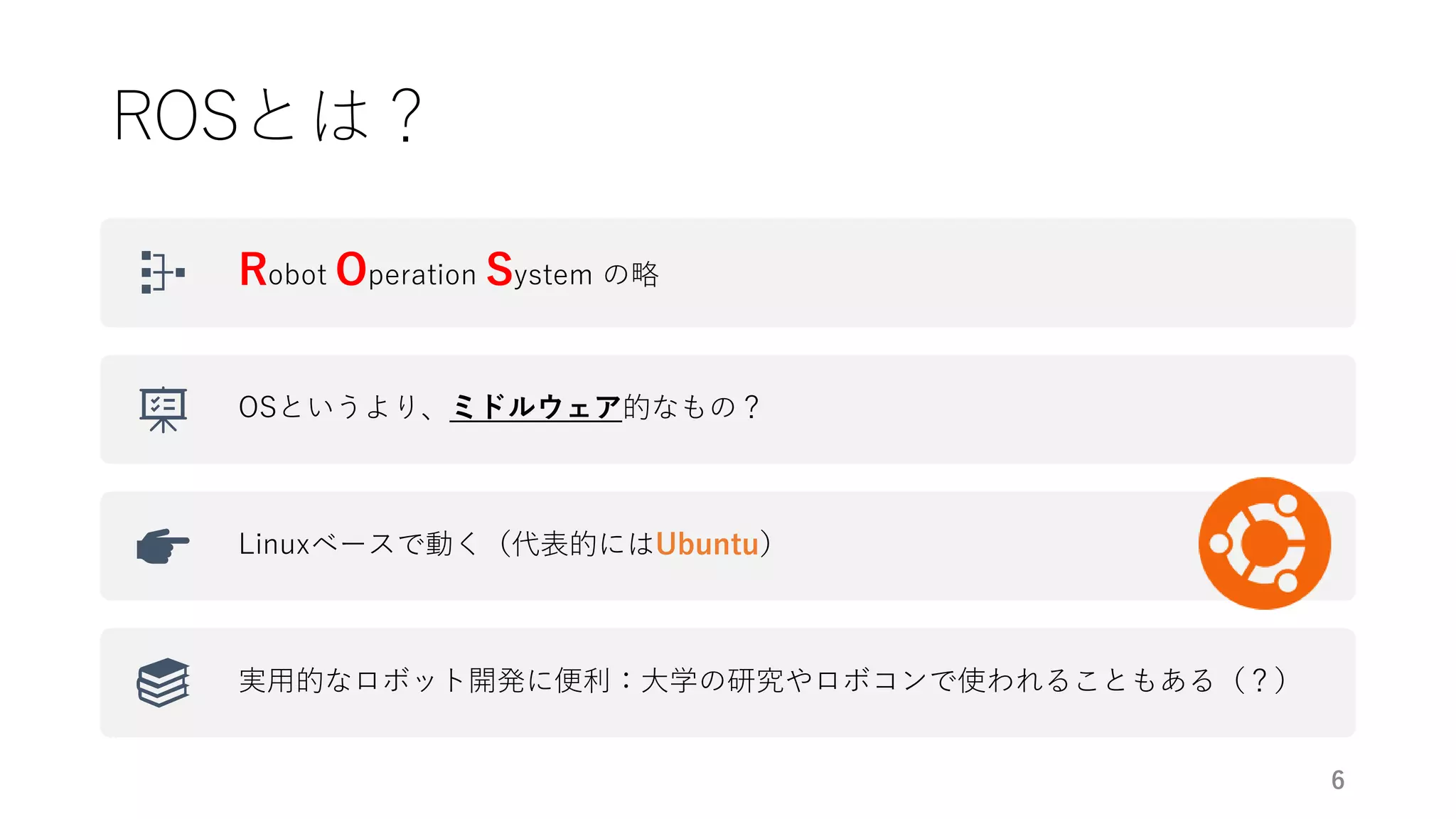

6. ROSとは？
Robot Operation System の略
OSというより、ミドルウェア的なもの？
Linuxベースで動く（代表的にはUbuntu）
実用的なロボット開発に便利：大学の研究やロボコンで使われることもある（？）
6

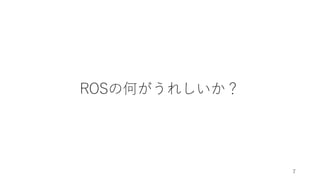

7. ROSの何がうれしいか？
7

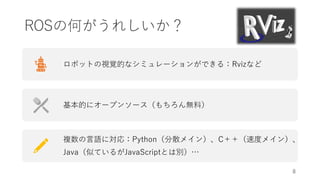

8. ROSの何がうれしいか？
ロボットの視覚的なシミュレーションができる：Rvizなど
基本的にオープンソース（もちろん無料）
複数の言語に対応：Python（分散メイン）、C＋＋（速度メイン）、
Java（似ているがJavaScriptとは別）…
8

9. ROSを知るきっかけ
9

10. ROSを知るきっかけ
• 大工大ロボプロの先輩など
• レスコン本選出場時にチームの副賞として
もらったTurtleBot3 Burger→
• WaffleだとIntel RealSense R200がつい
ててステレオカメラも使える
• LiDAR=レーザー測域センサ？回転する！
• OpenCRについては次のスライドにて
LiDAR
OpenCR
DYNAMIXELサーボ
Raspberry Pi
10
¥60,000
Waffle

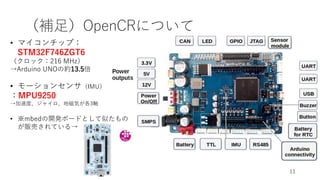

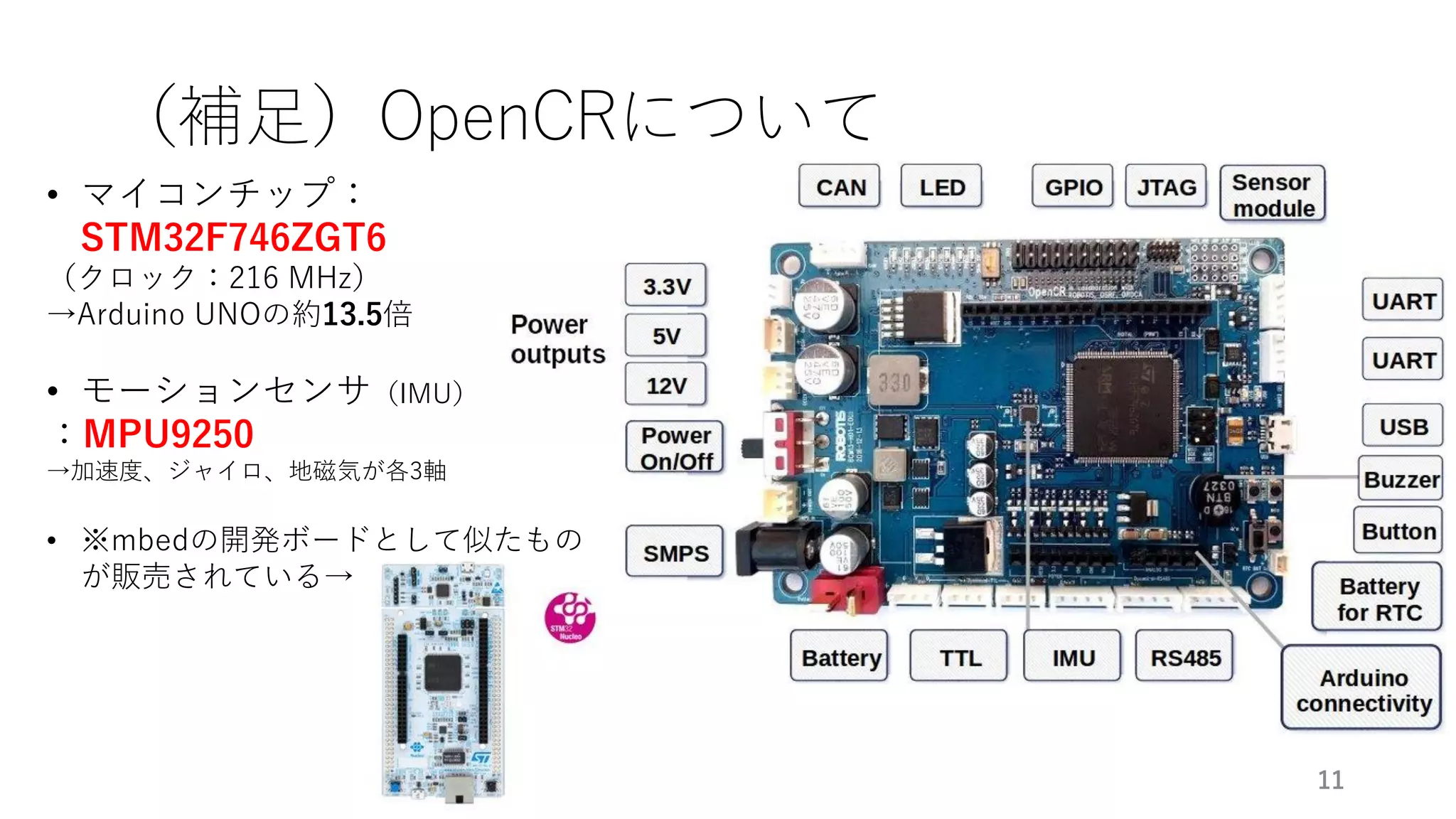

11. （補足）OpenCRについて
11
• マイコンチップ：
STM32F746ZGT6
（クロック：216 MHz）
→Arduino UNOの約13.5倍
• モーションセンサ（IMU）
：MPU9250
→加速度、ジャイロ、地磁気が各3軸
• ※mbedの開発ボードとして似たもの
が販売されている→

12. 遊んでみた感想
12

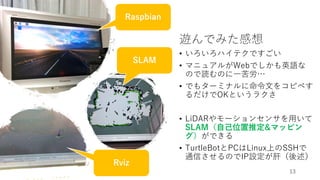

13. 遊んでみた感想
• いろいろハイテクですごい
• マニュアルがWebでしかも英語な
ので読むのに一苦労…
• でもターミナルに命令文をコピペす
るだけでOKというラクさ
• LiDARやモーションセンサを用いて
SLAM（自己位置推定&マッピン
グ）ができる
• TurtleBotとPCはLinux上のSSHで
通信させるのでIP設定が肝（後述）
13
SLAM
Rviz
Raspbian

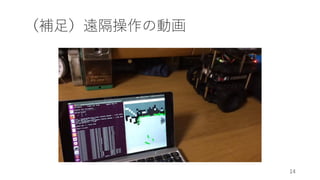

14. （補足）遠隔操作の動画
14

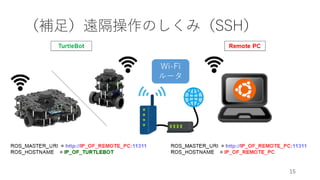

15. （補足）遠隔操作のしくみ（SSH）
15
Wi-Fi
ルータ

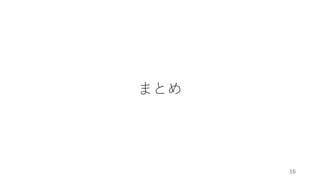

16. まとめ
16

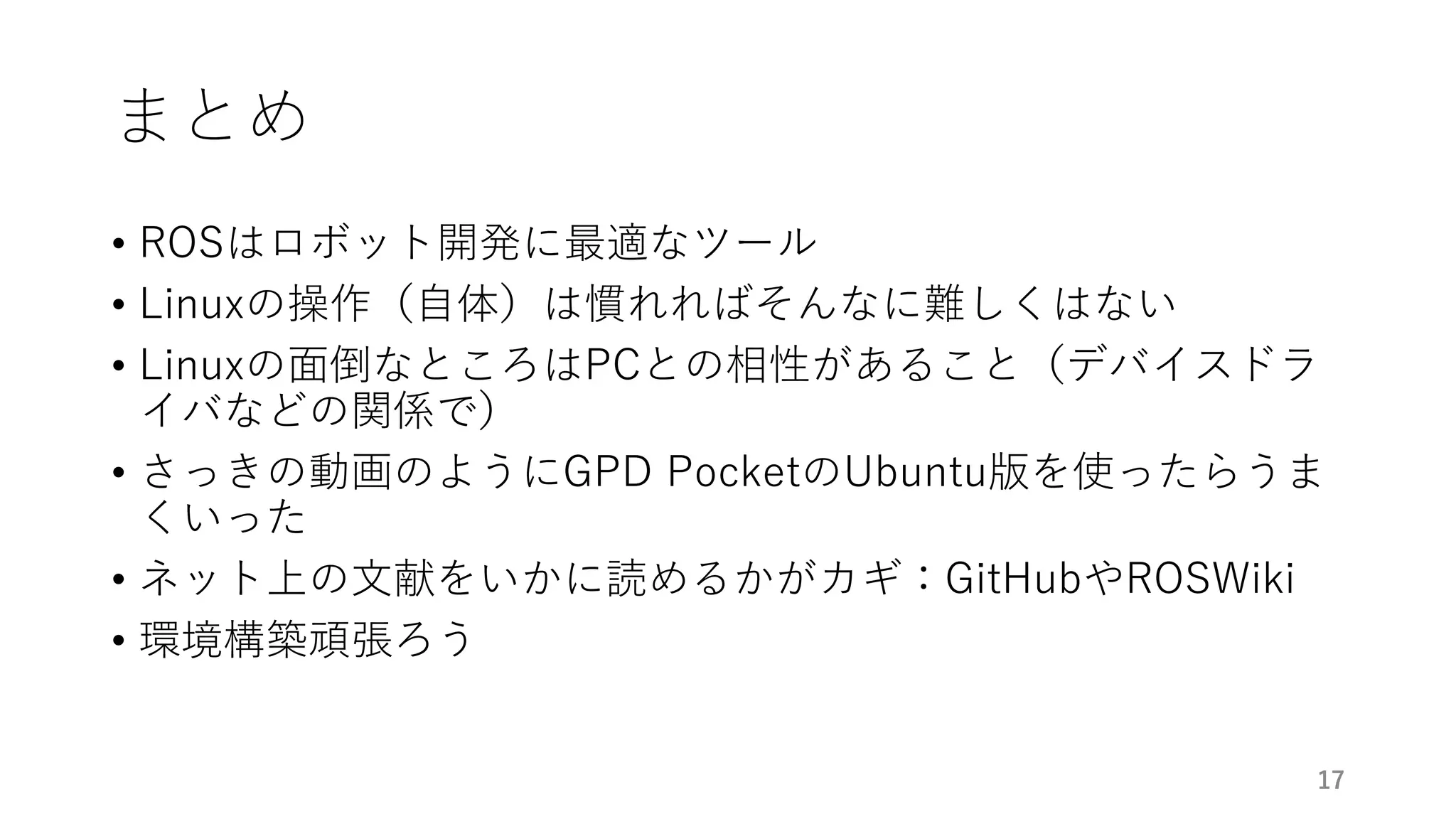

17. まとめ
• ROSはロボット開発に最適なツール
• Linuxの操作（自体）は慣れればそんなに難しくはない
• Linuxの面倒なところはPCとの相性があること（デバイスドラ
イバなどの関係で）
• さっきの動画のようにGPD PocketのUbuntu版を使ったらうま
くいった
• ネット上の文献をいかに読めるかがカギ：GitHubやROSWiki
• 環境構築頑張ろう
17

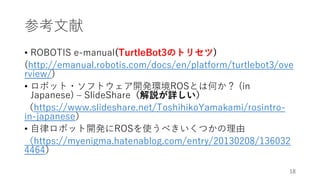

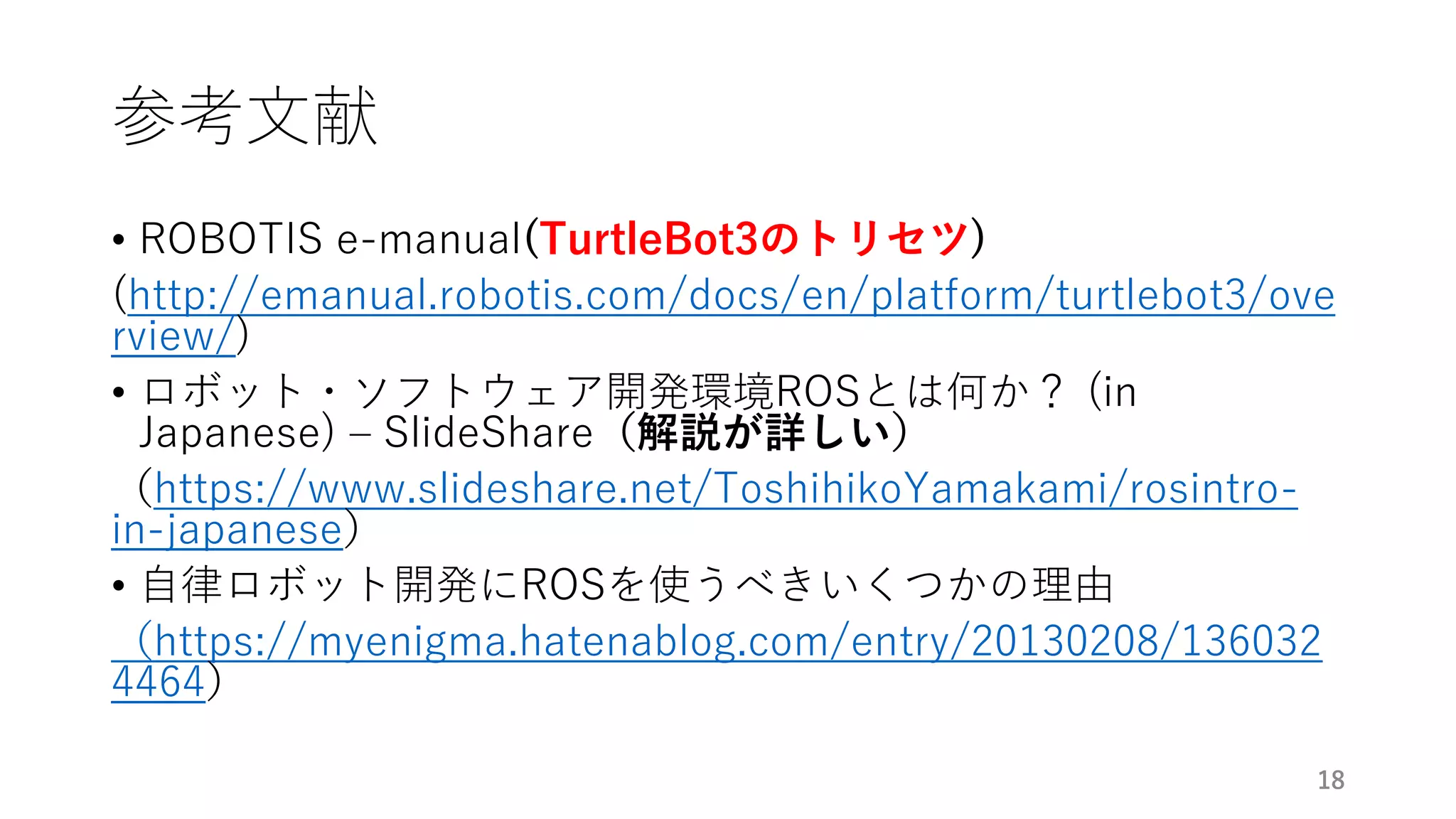

18. 参考文献
• ROBOTIS e-manual(TurtleBot3のトリセツ)
(http://emanual.robotis.com/docs/en/platform/turtlebot3/ove
rview/)
• ロボット・ソフトウェア開発環境ROSとは何か？ (in
Japanese) – SlideShare（解説が詳しい）
（https://www.slideshare.net/ToshihikoYamakami/rosintro-
in-japanese）
• 自律ロボット開発にROSを使うべきいくつかの理由
（https://myenigma.hatenablog.com/entry/20130208/136032
4464）
18

19. 発表は以上です。
ご清聴ありがとうございました。
19
