オラクルとJPOUG共催のOracle Database Connect 2016 のライトニングトークでの資料です。

1. Tuning Tips
セントラル短資ＦＸ株式会社
清水 純

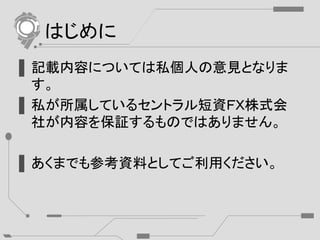

2. はじめに
▌記載内容については私個人の意見となりま
す。
▌私が所属しているセントラル短資ＦＸ株式会
社が内容を保証するものではありません。
▌あくまでも参考資料としてご利用ください。

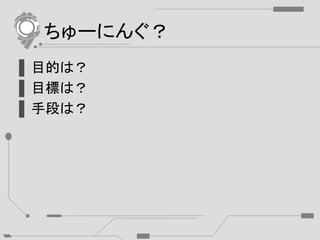

3. ちゅーにんぐ？
▌目的は？
▌目標は？
▌手段は？

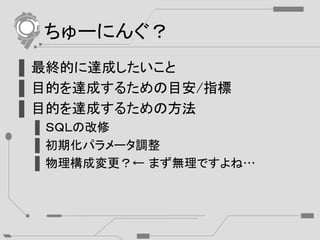

4. ちゅーにんぐ？
▌最終的に達成したいこと
▌目的を達成するための目安/指標
▌目的を達成するための方法
▌ＳＱＬの改修
▌初期化パラメータ調整
▌物理構成変更？← まず無理ですよね…

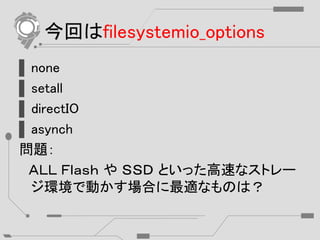

5. 今回はfilesystemio_options
▌none
▌setall
▌directIO
▌asynch
問題：
ＡＬＬ Ｆｌａｓｈ や ＳＳＤ といった高速なストレー
ジ環境で動かす場合に最適なものは？

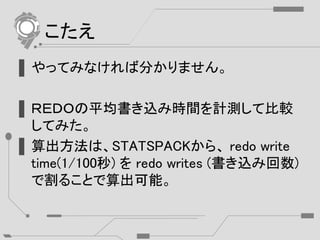

6. こたえ
▌やってみなければ分かりません。
▌ＲＥＤＯの平均書き込み時間を計測して比較
してみた。
▌算出方法は、STATSPACKから、 redo write
time(1/100秒) を redo writes (書き込み回数)
で割ることで算出可能。

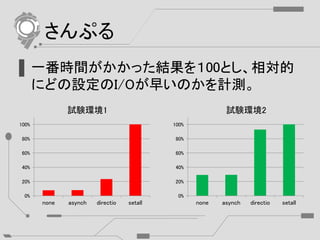

7. さんぷる
▌一番時間がかかった結果を１00とし、相対的
にどの設定のI/Oが早いのかを計測。
0%
20%
40%
60%
80%
100%
none asynch directio setall
試験環境1
0%
20%
40%
60%
80%
100%
none asynch directio setall
試験環境2

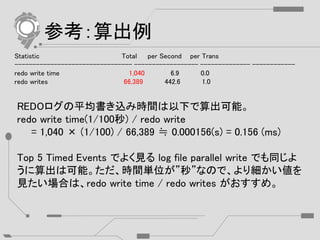

8. 参考：算出例
Statistic Total per Second per Trans
--------------------------------- ------------------ -------------- ------------
redo write time 1,040 6.9 0.0
redo writes 66,389 442.6 1.0
REDOログの平均書き込み時間は以下で算出可能。
redo write time(1/100秒) / redo write
= 1,040 × (1/100) / 66,389 ≒ 0.000156(s) = 0.156 (ms)
Top 5 Timed Events でよく見る log file parallel write でも同じよ
うに算出は可能。ただ、時間単位が”秒”なので、より細かい値を
見たい場合は、redo write time / redo writes がおすすめ。

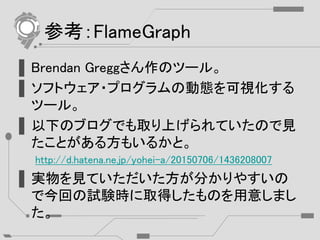

9. 参考：FlameGraph
▌Brendan Greggさん作のツール。
▌ソフトウェア・プログラムの動態を可視化する
ツール。
▌以下のブログでも取り上げられていたので見
たことがある方もいるかと。
http://d.hatena.ne.jp/yohei-a/20150706/1436208007
▌実物を見ていただいた方が分かりやすいの
で今回の試験時に取得したものを用意しまし
た。

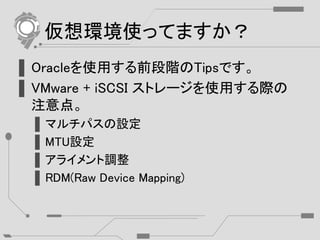

10. 仮想環境使ってますか？
▌Oracleを使用する前段階のTipsです。
▌VMware + iSCSI ストレージを使用する際の
注意点。
▌マルチパスの設定
▌MTU設定
▌アライメント調整
▌RDM(Raw Device Mapping)

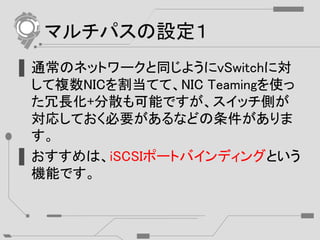

11. マルチパスの設定１
▌通常のネットワークと同じようにvSwitchに対
して複数NICを割当てて、NIC Teamingを使っ
た冗長化+分散も可能ですが、スイッチ側が
対応しておく必要があるなどの条件がありま
す。
▌おすすめは、iSCSIポートバインディングという
機能です。

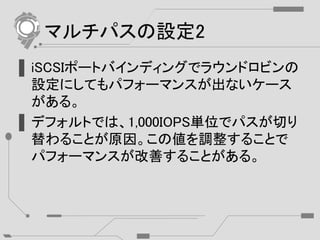

12. マルチパスの設定2
▌iSCSIポートバインディングでラウンドロビンの
設定にしてもパフォーマンスが出ないケース
がある。
▌デフォルトでは、1,000IOPS単位でパスが切り
替わることが原因。この値を調整することで
パフォーマンスが改善することがある。

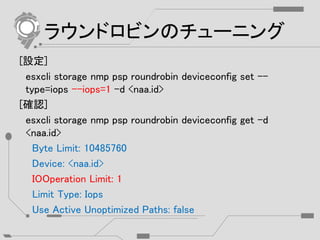

13. ラウンドロビンのチューニング
[設定]
esxcli storage nmp psp roundrobin deviceconfig set --
type=iops --iops=1 -d <naa.id>
[確認]
esxcli storage nmp psp roundrobin deviceconfig get –d
<naa.id>
Byte Limit: 10485760
Device: <naa.id>
IOOperation Limit: 1
Limit Type: Iops
Use Active Unoptimized Paths: false

14. MTU
▌Jumbo Frame に対応しているストレージであ
れば調整しましょう。
▌採用するストレージによっては微妙なサイズ
を指定されることがありますので、必ず適用
可能なサイズの確認をおこなってください。
▌ストレージ/スイッチ/サーバー全てで対応さ
せないと効果は無いので注意が必要。

15. アライメント調整
▌忘れがちですが重要です。
▌最近のLinuxではちゃんと調整してくれますが、
OSインストール時に指定された領域だけが
対象です。
▌OS環境を作って、領域を割当てて・・・といっ
た場合には調整されませんので意識して設
定する必要があります。

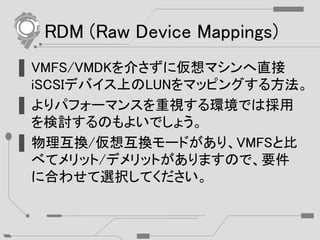

16. RDM (Raw Device Mappings)
▌VMFS/VMDKを介さずに仮想マシンへ直接
iSCSIデバイス上のLUNをマッピングする方法。
▌よりパフォーマンスを重視する環境では採用
を検討するのもよいでしょう。
▌物理互換/仮想互換モードがあり、VMFSと比
べてメリット/デメリットがありますので、要件
に合わせて選択してください。
