1. TEKNOLOGI LAYANAN JARINGAN
KOMUNIKASI DATA
KELAS XI FASE F
Rini Sumarni Koswara, S.ST
SMKN 3 GARUT 2023

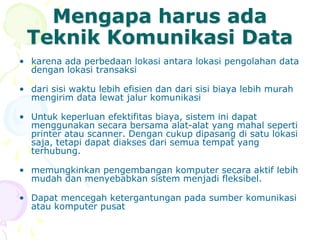

2. Mengapa harus ada
Teknik Komunikasi Data
• karena ada perbedaan lokasi antara lokasi pengolahan data
dengan lokasi transaksi
• dari sisi waktu lebih efisien dan dari sisi biaya lebih murah
mengirim data lewat jalur komunikasi
• Untuk keperluan efektifitas biaya, sistem ini dapat
menggunakan secara bersama alat-alat yang mahal seperti
printer atau scanner. Dengan cukup dipasang di satu lokasi
saja, tetapi dapat diakses dari semua tempat yang
terhubung.
• memungkinkan pengembangan komputer secara aktif lebih
mudah dan menyebabkan sistem menjadi fleksibel.
• Dapat mencegah ketergantungan pada sumber komunikasi
atau komputer pusat

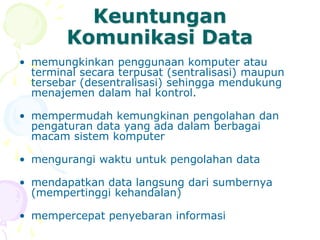

3. Keuntungan
Komunikasi Data
• memungkinkan penggunaan komputer atau
terminal secara terpusat (sentralisasi) maupun
tersebar (desentralisasi) sehingga mendukung
menajemen dalam hal kontrol.
• mempermudah kemungkinan pengolahan dan
pengaturan data yang ada dalam berbagai
macam sistem komputer
• mengurangi waktu untuk pengolahan data
• mendapatkan data langsung dari sumbernya
(mempertinggi kehandalan)
• mempercepat penyebaran informasi

4. Tugas Sistem Komunikasi Data
• Penggunaan sistem/fasilitas transmisi secara
efisien, agar dapat terjadi sharing antara
sejumlah perangkat
• Sinkronisasi : pihak penerima harus bisa
menentukan kapan suatu elemen sinyal dimulai
dan kapan sinyal tersebut berakhir
• Manajemen pertukaran : source dan
destination harus bekerja sama berdasarkan
konvensi tertentu
• Deteksi dan koreksi kesalahan : proses ini
diperlukan pada keadaan di mana error tidak bisa
ditoleransi

5. Tugas Sistem Komunikasi Data
• Flow control : memastikan bahwa source tidak
membanjiri destination dengan mengirim data
lebih cepat daripada waktu pemrosesan data
tersebut di sisi destination
• Recovery : diperlukan jika terjadi kegagalan
dalam sistem yang menyebabkan terputusnya
proses pertukaran informasi
• Message formatting : perjanjian antara kedua
user mengenai format data, misalnya
penggunaan kode biner yang sama untuk tiap
karakter

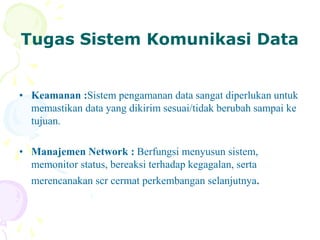

6. Tugas Sistem Komunikasi Data
• Keamanan :Sistem pengamanan data sangat diperlukan untuk
memastikan data yang dikirim sesuai/tidak berubah sampai ke
tujuan.
• Manajemen Network : Berfungsi menyusun sistem,
memonitor status, bereaksi terhadap kegagalan, serta
merencanakan scr cermat perkembangan selanjutnya.

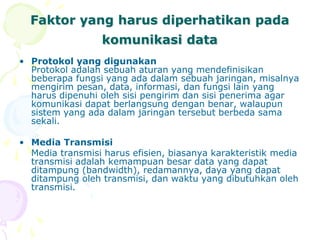

7. Faktor yang harus diperhatikan pada
komunikasi data
• Protokol yang digunakan
Protokol adalah sebuah aturan yang mendefinisikan
beberapa fungsi yang ada dalam sebuah jaringan, misalnya
mengirim pesan, data, informasi, dan fungsi lain yang
harus dipenuhi oleh sisi pengirim dan sisi penerima agar
komunikasi dapat berlangsung dengan benar, walaupun
sistem yang ada dalam jaringan tersebut berbeda sama
sekali.
• Media Transmisi
Media transmisi harus efisien, biasanya karakteristik media
transmisi adalah kemampuan besar data yang dapat
ditampung (bandwidth), redamannya, daya yang dapat
ditampung oleh transmisi, dan waktu yang dibutuhkan oleh
transmisi.

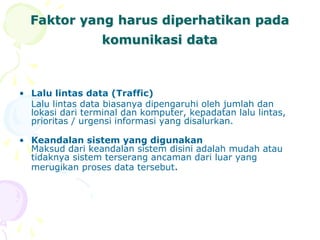

8. Faktor yang harus diperhatikan pada
komunikasi data
• Lalu lintas data (Traffic)
Lalu lintas data biasanya dipengaruhi oleh jumlah dan
lokasi dari terminal dan komputer, kepadatan lalu lintas,
prioritas / urgensi informasi yang disalurkan.
• Keandalan sistem yang digunakan
Maksud dari keandalan sistem disini adalah mudah atau
tidaknya sistem terserang ancaman dari luar yang
merugikan proses data tersebut.

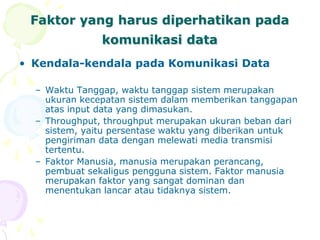

9. Faktor yang harus diperhatikan pada
komunikasi data
• Kendala-kendala pada Komunikasi Data
– Waktu Tanggap, waktu tanggap sistem merupakan
ukuran kecepatan sistem dalam memberikan tanggapan
atas input data yang dimasukan.
– Throughput, throughput merupakan ukuran beban dari
sistem, yaitu persentase waktu yang diberikan untuk
pengiriman data dengan melewati media transmisi
tertentu.
– Faktor Manusia, manusia merupakan perancang,
pembuat sekaligus pengguna sistem. Faktor manusia
merupakan faktor yang sangat dominan dan
menentukan lancar atau tidaknya sistem.

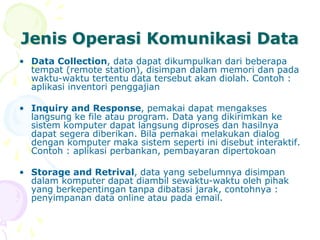

10. Jenis Operasi Komunikasi Data
• Data Collection, data dapat dikumpulkan dari beberapa
tempat (remote station), disimpan dalam memori dan pada
waktu-waktu tertentu data tersebut akan diolah. Contoh :
aplikasi inventori penggajian
• Inquiry and Response, pemakai dapat mengakses
langsung ke file atau program. Data yang dikirimkan ke
sistem komputer dapat langsung diproses dan hasilnya
dapat segera diberikan. Bila pemakai melakukan dialog
dengan komputer maka sistem seperti ini disebut interaktif.
Contoh : aplikasi perbankan, pembayaran dipertokoan
• Storage and Retrival, data yang sebelumnya disimpan
dalam komputer dapat diambil sewaktu-waktu oleh pihak
yang berkepentingan tanpa dibatasi jarak, contohnya :
penyimpanan data online atau pada email.

11. Jenis Operasi Komunikasi Data
• Time Sharing, sejumlah pemakai dapat mengerjakan
programnya secara bersama-sama. Setiap pemakai diberikan
kesempatan untuk bekerja selama jangka waktu tertentu yang
tetap besarnya, setelah itu pemakai lain diberikan kesempatan
untuk mengerjakan. Contoh : aplikasi pemakai sistem komputer
secara bersama untuk pengembangan perangkat lunak.
• Remote Jon Entry, Remote Job Terminal mengirimkan program
atau data (text) untuk disimpan ke komputer pusat tempat data
diproses. Program tersebut dikerjakan secara batch, yaitu diolah
setelah gilirannya tiba. Contoh : web application
• Real Time Data Processing and Process Control, Hasil proses
dikehendaki dalam waktu yang sesuai dengan kepentingan proses
tersebut (real time). Contohnya : Google Maps
Data Exchange Among Computers, pertukaran data berupa
program, file dan sebagainya antar sistem komputer.

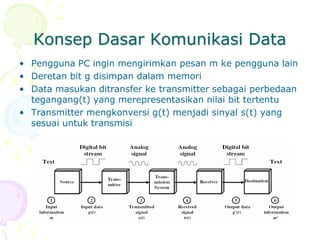

12. Konsep Dasar Komunikasi Data
• Pengguna PC ingin mengirimkan pesan m ke pengguna lain
• Deretan bit g disimpan dalam memori
• Data masukan ditransfer ke transmitter sebagai perbedaan
tegangang(t) yang merepresentasikan nilai bit tertentu
• Transmitter mengkonversi g(t) menjadi sinyal s(t) yang
sesuai untuk transmisi

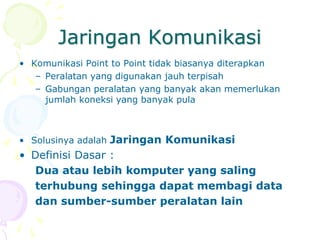

13. Jaringan Komunikasi
• Komunikasi Point to Point tidak biasanya diterapkan
– Peralatan yang digunakan jauh terpisah
– Gabungan peralatan yang banyak akan memerlukan
jumlah koneksi yang banyak pula
• Solusinya adalah Jaringan Komunikasi
• Definisi Dasar :
Dua atau lebih komputer yang saling
terhubung sehingga dapat membagi data
dan sumber-sumber peralatan lain

14. Jaringan Komunikasi
• Lokal Area Network
merupakan jaringan komputer yang memiliki
wilayah geografis paling kecil, meliputi gedung,
antar gedung mencapai sekitar 1 -10 km
• Metropolitan Area Network
Merupakan jaringan komputer yang wilayahnya
lebih besar dari LAN jangkauannya mencapai 10
km-50 km
• Wide Area Network
Merupakan Jaringan komputer yang wilayahnya
mencapai 1000 km

15. Jaringan Komunikasi

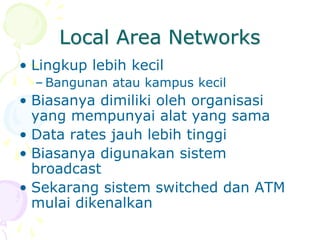

16. Local Area Networks
• Lingkup lebih kecil
– Bangunan atau kampus kecil
• Biasanya dimiliki oleh organisasi
yang mempunyai alat yang sama
• Data rates jauh lebih tinggi
• Biasanya digunakan sistem
broadcast
• Sekarang sistem switched dan ATM
mulai dikenalkan

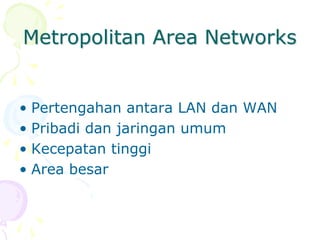

17. Metropolitan Area Networks
• Pertengahan antara LAN dan WAN
• Pribadi dan jaringan umum
• Kecepatan tinggi
• Area besar

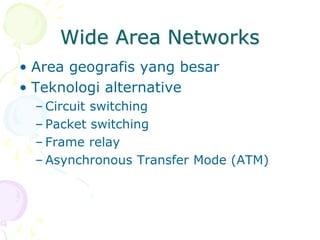

18. Wide Area Networks
• Area geografis yang besar
• Teknologi alternative
– Circuit switching
– Packet switching
– Frame relay
– Asynchronous Transfer Mode (ATM)

19. • Circuit Switching
– Komunikasi dipersembahkan selama
dalam percakapan
– Suatu rangkaian jaringan fisik yang
terhubung diantara node
misalnya jaringan telephone

20. • Packet Switching
– Data dikirim sesuai urutan
– Data dikirim keluar dengan menggunakan rangkaian
potongan-potongan kecil secara berurutan yang disebut
paket.
– Paket data secara serentak
– Paket melewati dari titik ke titik antara sumber dan
tujuan
– Pada setiap titik seluruh paket diterima, disimpan
dengan cepat dan ditransmisikan ke titik berikutnya.
Digunakan untuk komunikasi dari terminal ke
komputer dan komputer ke komputer

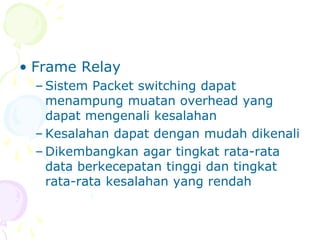

21. • Frame Relay
– Sistem Packet switching dapat
menampung muatan overhead yang
dapat mengenali kesalahan
– Kesalahan dapat dengan mudah dikenali
– Dikembangkan agar tingkat rata-rata
data berkecepatan tinggi dan tingkat
rata-rata kesalahan yang rendah

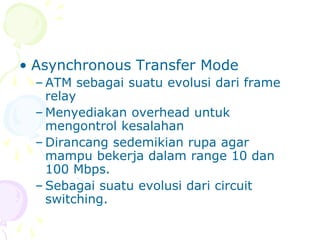

22. • Asynchronous Transfer Mode
– ATM sebagai suatu evolusi dari frame
relay
– Menyediakan overhead untuk
mengontrol kesalahan
– Dirancang sedemikian rupa agar
mampu bekerja dalam range 10 dan
100 Mbps.
– Sebagai suatu evolusi dari circuit
switching.

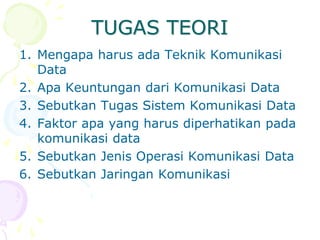

23. TUGAS TEORI
1. Mengapa harus ada Teknik Komunikasi
Data
2. Apa Keuntungan dari Komunikasi Data
3. Sebutkan Tugas Sistem Komunikasi Data
4. Faktor apa yang harus diperhatikan pada
komunikasi data
5. Sebutkan Jenis Operasi Komunikasi Data
6. Sebutkan Jaringan Komunikasi
