A. JARINGAN KOMPUTER
1. INTERNET
 Pengertian internet
Internet adalah suatu jaringan komputer
yang satu dengan yang lain saling
terhubung untuk keperluan komunikasi
dan informasi.

11. Keuntungan internet
a. komunikasi
Kita dapat berkomunikasi dengan fraksi yang kedua
dengan orang yang duduk di bagian lain dunia.
b. Informasi
Internet adalah harta karun virtual informasi. Setiap
jenis informasi pada setiap topik di bawah matahari
tersedia di Internet.

12.  Kerugian internet
a. Pencurian informasi pribadi
Anda mungkin akan menghadapi bahaya besar
sebagai informasi pribadi Anda.
b. Ancaman virus
Komputer terpasang ke internet lebih rentan
terhadap serangan virus.

13. 2. INTRANET
 Pengertian Intranet
Intarnet adalah jaringan komputer
yang saling tersambung digunakan
suatu sistem organisasi.
Intranet berfungsi
mengkomunikasikan komputer
satu dengan yang lain.

14.  Keuntungan Intranet
a. Produktivitas kerja
Intranet membantu pengguna untuk menemukan
informasi secara cepat, menggunakan aplikasi yang
sesuai dengan pekerjaan dan tanggung jawabnya.
b. Efesiensi Waktu
Dengan Intranet, perusahaan dapat memberikan
informasi yang lebih lengkap kepada para karyawan.

15.  Kerugian Intranet
a. Informasi yang salah dapat juga beredar melalui
intranet.
b. Dalam perkembangan interaksi di intranet ada juga
kemungkinan untuk mengirimkan hal-hal yang
kurang sesuai.
c. Diperlukan tenaga ahli untuk mengembangkan
intranet.

16. B. SISTEM JARINGAN INTERNET & INTRANET
1. Jaringan Komputer
Jaringan Komputer merupakan kumpulan dari
komputer, serta perangkat lainnya yang saling
terhubung satu sama lain.

17. 2. Sejarah jaringan komputer
Pada tahun 1940 di Amerika ada sebuah penelitian
yang ingin memanfaatkan sebuah perangkat komputer
secara bersama.
Ditahun 1950 jenis komputer mulai membesar,
karena mahalnya harga perangkat komputer maka ada
tuntutan sebuah komputer melayani beberapa
terminal. Dari sinilah maka muncul bentuk pertama
kali jaringan (network).

18. 3. Macam-macam jaringan komputer
I. Local Area Network (LAN)
Local Area Network (LAN), merupakan
jaringan milik pribadi di dalam sebuah gedung yang
berukuran sampai beberapa kilometer.

19. Gambar LAN

20. II. Metropolitan Area Network ( MAN )
Metropolitan Area Network (MAN), dapat
mencakup kantor yang letaknya berdekatan. MAN
mampu menunjang data dan suara, bahkan dapat
berhubungan dengan jaringan televisi kabel.

21. Gambar MAN

22. III. Wide Area Network ( WAN )
Wide Area Network (WAN), jangkauannya
mencakup daerah geografis yang luas, seringkali
mencakup sebuah negara bahkan benua.

23. 4. Jaringan komputer berdasarkan Wilayah
Geografis
a. LAN (Local Area Network)
Jaringan milik pribadi di dalam sebuah
tempat yang berukuran 1 - 10 kilometer.
Seringkali digunakan untuk menghubungkan
komputer pribadi dan stasiun kerja
dalam kantor.

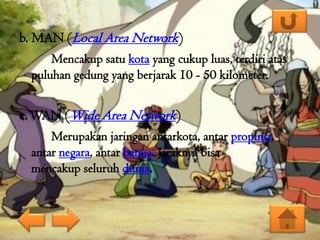

24. b. MAN (Local Area Network)
Mencakup satu kota yang cukup luas, terdiri atas
puluhan gedung yang berjarak 10 - 50 kilometer.
c. WAN (Wide Area Network)
Merupakan jaringan antarkota, antar propinsi,
antar negara, antar benua. Jaraknya bisa
mencakup seluruh dunia.

25. 5. Jaringan komputer berdasarkan peranan
a. Jaringan klien-server
Pada dasarnya ada satu komputer yang disiapkan
menjadi server dari komputer lainnya yang
sebagai klien. Semua permintaan layanan dari komputer
klien harus ke komputer server.

26. b. Jaringan ujung ke ujung
Komputer saling mendukung, sehingga setiap
komputer dapat meminta pemakaian bersama
sumberdaya dari komputer lainnya.

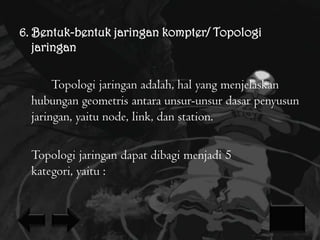

27. 6. Bentuk-bentuk jaringan kompter/ Topologi
jaringan
Topologi jaringan adalah, hal yang menjelaskan
hubungan geometris antara unsur-unsur dasar penyusun
jaringan, yaitu node, link, dan station.
Topologi jaringan dapat dibagi menjadi 5
kategori, yaitu :

28. Topologi Bintang ( Star )
Karakteristik Topologi Bintang
a. Setiap node berkomunikasi
langsung dengan konsentrator.
b. Sangat mudah dikembangkan.
c. Tipe kabel yang digunakan
biasanya jenis UTP.

29. Gambar Topologi Bintang

30.  Kekurangan Topologi Bintang
Jumlah terminal terbatas, tergantung dari port yang
ada pada hub.
 Kelebihan Topologi Bintang
Mudah untuk mengubah dan menambah
komputer ke dalam jaringan tanpa
mengganggu aktvitas jaringan yang sedang
berlangsung.

31. Topologi Cincin ( Ring )
 Karakteristik Topologi Ring
a. Node dihubungkan secara serial di sepanjang kabel.
b. Sangat sederhana dalam layout seperti jenis topologi
bus.
c. Paket-paket data dapat mengalir dalam satu arah.
d. Tipe kabel yang digunakan biasanya kabel UTP.

32.  Keuntungan Topologi Ring
Dapat melayani aliran lalulintas data yang
padat, karena data dapat bergerak kekiri atau
kekanan.
 Kerugian Topologi Ring
Menambah atau mengurangi komputer
akan mengacaukan jaringan.

33. Topologi Mesh
Karakteristik Topologi Mesh
a. Topologi mesh memiliki hubungan yang berlebihan
antara peralatan-peralatan yang ada.
b. Susunannya pada setiap peralatan yang ada didalam
jaringan saling terhubung satu sama lain.

34. Gambar Topologi Mesh

35. Keuntungan Topologi Mesh
Terjaminnya kapasitas channel komunikasi,
karena memiliki hubungan yang berlebih.
 Kerugian Topologi Mesh
Sulitnya pada saat melakukan instalasi dan
melakukan konfigurasi ulang saat jumlah komputer
dan peralatan yang terhubung semakin meningkat.

36. Topologi Pohon ( Tree )
Pada tipologi pohon, terdapat beberapa tingkatan
simpul. Pusat yang lebih tinggi tingkatannya, dapat
mengatur simpul lain yang lebih rendah tingkatannya.

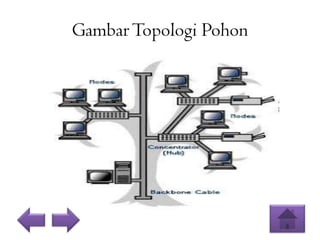

37. Gambar Topologi Pohon

38. Topologi Bus
 Karakteristik Topologi Bus
a. Node dihubungkan secara serial sepanjang kabel, dan
pada kedua ujung kabel ditutup dengan
terminator.
b. Sangat sederhana dalam instalasi.
c. Sangat ekonomis dalam biaya.
d. Paket-paket data saling bersimpangan
pada suatu kabel.

39. Gambar Topologi Bus

40.  Keuntungan Topologi Bus
Kabel yang digunakan sedikit untuk
menghubungkan komputer
 Kerugian Topologi Bus
Sangat sulit untuk melakukan
troubleshoot pada bus.

41. UJI KOMPETENSI

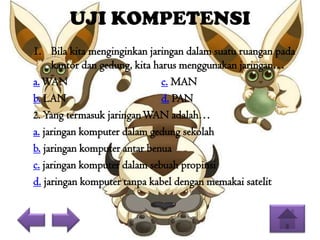

1. Bila kita menginginkan jaringan dalam suatu ruangan pada
kantor dan gedung, kita harus menggunakan jaringan…
a. WAN
c. MAN
b. LAN
d. PAN
2. Yang termasuk jaringan WAN adalah…
a. jaringan komputer dalam gedung sekolah
b. jaringan komputer antar benua
c. jaringan komputer dalam sebuah propinsi
d. jaringan komputer tanpa kabel dengan memakai satelit

42. 3. Yang termasuk kedalam keunggulan Internet ialah….
a. Kecepatan
b. Ancaman
c. Ketergantungan
d. Akses Terbatas
4. Salah satu kelemahan Internet ialah….
a.
b.
c.
d.
Akses Terbatas
Ancaman Virus
Akses Cepat
Lebih Fleksibel

43. 5. (LAN) adalah jaringan komputer yang memiliki ciri jaraknya
dekat, kepanjangan LAN adalah …
a. Long Area Network
c. Long Area Netlink
b. Local Area Netlink
d. Local Area Network
6.
Topologi di samping adalah :
a. Bus
c. Line
b. Star
d. Ring
7. Topologi yang berbentuk seperti cabang pohon adalah ciri dari
topologi…
a. Ring
c. Tree
b. Star
d. Line

44. 8 Dibawah ini pernyataan yang benar adalah....
a. MAN lebih luas daripada WAN
b. WAN adalah jaringan komputer yang bersifat lokal (jarak dekat)
c. LAN luas wilayahnya menjangkau suatu negara
d. LAN dapat menjadi bagian dari Internet
9.Topologi jaringan komputer apakah gambar di samping..?
a. bus
b. star
c. mesh
d. ring

45. 10. Topologi jaringan komputer apakah gambar berikut ini...?
a. Bus
c. nir kabel
b. ring
d. tree
Essay:
1. Jaringan komputer yang memiliki jangkauan antara 10 sampai 50
kilometer adalah.....
2. Jaringan komputer yang terhubung antar benua menggunakan
jaringan ...
3. Sebutkan 3 komponen yang terdapat dalam sebuah lokasi hotspot?
4. Apa yang dimaksud GPRS?
5. Apa kelemahan dari teknologi ADSL?

46. KUNCI
1.
2.
3.
4.
5.
C
B
A
B
D
1.
2.
3.
4.
MAN
WAN
access point, access controller, internet link
Teknologi pengirim data dalam bentuk paker dengan memanfaatkan
gelombong rasio
Harga modem yang relatif lebih mahal dibandingkan dengan modem
untuk dial-up
5.
6. D
7. C
8. B
9. C
10. D
