本文档介绍了git和beyond compare的基本原理及其三路合并的操作，包括two-way merge和three-way merge的机制及冲突解决方法，操作示例包括fetch、rebase、merge等命令。文档详细讲解了git的数据模型和ref的类型，并提供了练习题以增强理解和应用。通过使用beyond compare，可以更直观地进行版本比较和冲突处理。

1. GIT & BEYOND
COMPARE 介绍
张旭 2017-6-29

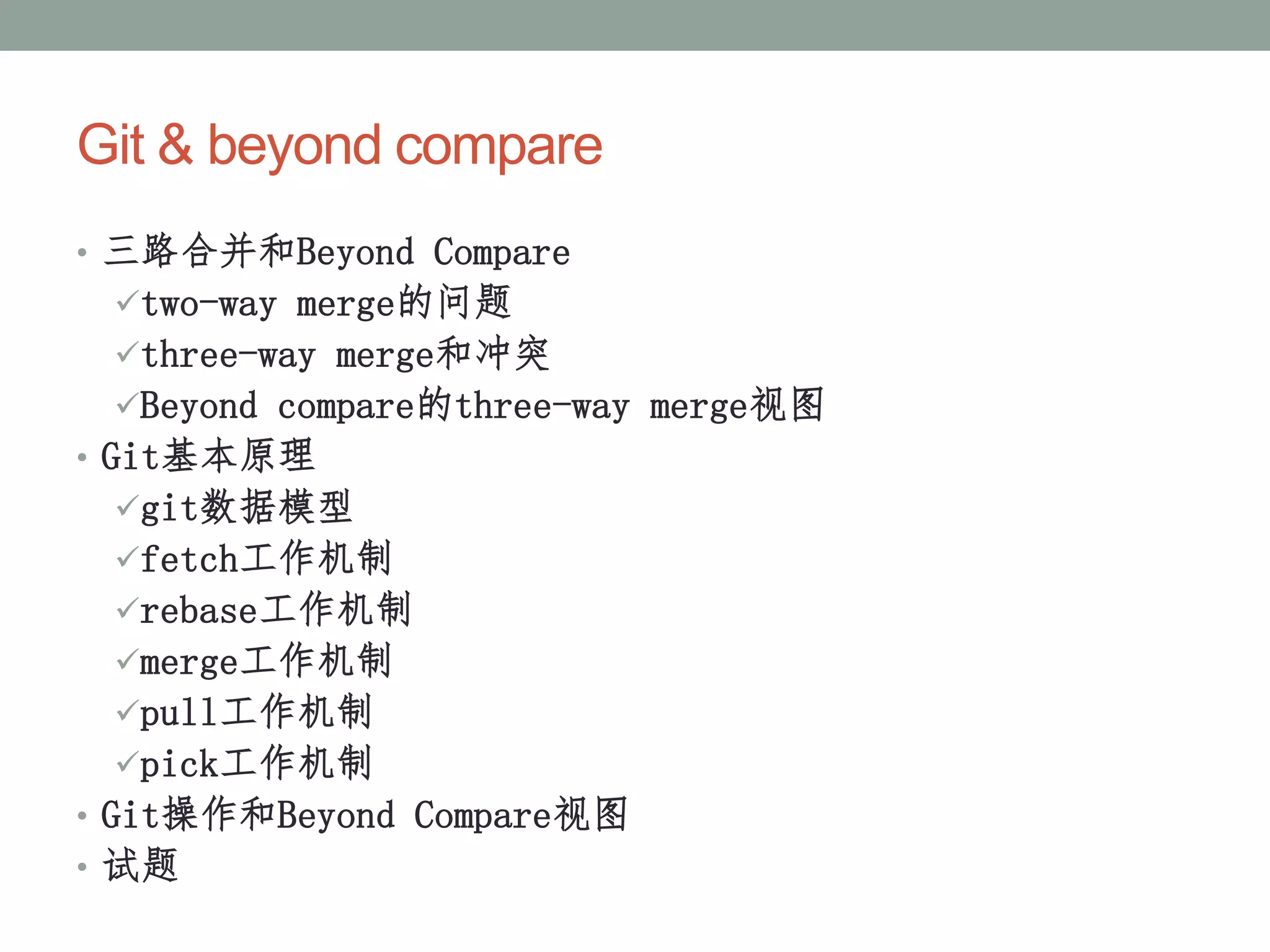

2. Git & beyond compare
• 三路合并和Beyond Compare
two-way merge的问题
three-way merge和冲突
Beyond compare的three-way merge视图
• Git基本原理
git数据模型
fetch工作机制
rebase工作机制
merge工作机制
pull工作机制
pick工作机制
• Git操作和Beyond Compare视图
• 试题

3. 三路合并和Beyond Compare

4. two-way merge的问题
Two-way merge
• 直接比较待merge的两个版本
• Two-way merge无法分辨如下情况：
• Mine和Yours是子孙关系，如Mine为4， Yours为3
• Mine和Yours是兄弟关系，如Mine为4， Your为6

5. Three-way merge和冲突
• 先找到两个待合并版本的最近祖
先nearest common
ancestor
对于每行，有两种情况：
• 自动合并：一个版本和NCA一样，
另一个版本不一样：取不一样的
版本
• 手工合并：两个版本都和NCA不
一样
需要到手工合并的文件，就是有冲
突

6. 在TortoiseGit设置Beyond Compare

7. BC的Three-Way merge视图
(3) (1) (2)
(4)
一般的Three-way merge工具都有四个视图
• Mine（Local）：合并的目标版本
• Theirs（Remote）：合并的源版本
• Base：Nearest Common Ancesstor。
• Result：合并结果
只有Result被commit后，才
会变成右图的（4）
“找到Base”一般是VCS（如git）的功能

8. BC的Three-Way merge视图(需演示)
• Result面板：
• 白底：来自base
• 浅绿底：来自Left
• 粉红底：来自Right
• 网格分红底：冲突未解决
• 浅黄底：手工修改
• 操作
• 其他功能：
• Left面板：Left和
Base的区别
• Right面板：Right和
Base的区别
• Base面板：Left或
Right里删掉的内容

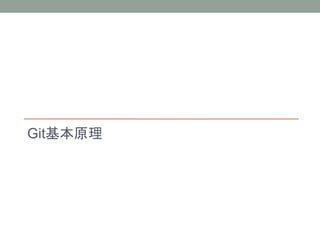

9. Git基本原理

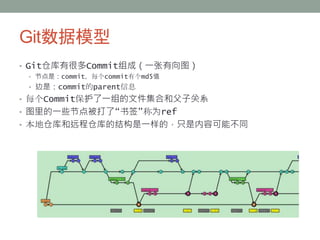

10. Git数据模型
• Git仓库有很多Commit组成（一张有向图）
• 节点是：commit，每个commit有个md5值
• 边是：commit的parent信息
• 每个Commit保护了一组的文件集合和父子关系
• 图里的一些节点被打了“书签”称为ref
• 本地仓库和远程仓库的结构是一样的，只是内容可能不同

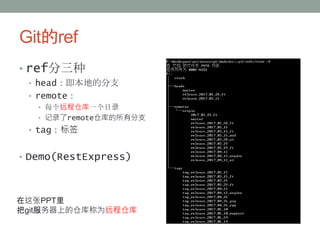

11. Git的ref
• ref分三种
• head：即本地的分支
• remote：
• 每个远程仓库一个目录
• 记录了remote仓库的所有分支
• tag：标签
• Demo(RestExpress)
在这张PPT里
把git服务器上的仓库称为远程仓库

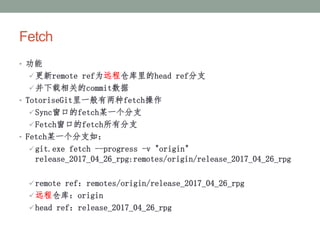

12. Fetch
• 功能
更新remote ref为远程仓库里的head ref分支
并下载相关的commit数据
• TotoriseGit里一般有两种fetch操作
Sync窗口的fetch某一个分支
Fetch窗口的fetch所有分支
• Fetch某一个分支如：
git.exe fetch --progress -v "origin"
release_2017_04_26_rpg:remotes/origin/release_2017_04_26_rpg
remote ref：remotes/origin/release_2017_04_26_rpg
远程仓库：origin
head ref：release_2017_04_26_rpg

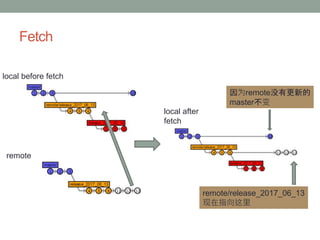

13. Fetch
local before fetch
remote
local after
fetch
remote/release_2017_06_13
现在指向这里
因为remote没有更新的
master不变

14. Rebase
local before rebase
local after rebase
• 功能
• 将包含在当前分支且不包含在
remote分支的commit保存到临
时空间
• 将当前分支reset到remote分支
• 将被保存的commit应用到当前分
支

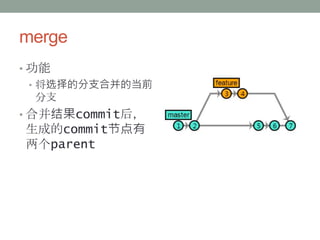

15. merge
• 功能
• 将选择的分支合并的当前
分支
• 合并结果commit后，
生成的commit节点有
两个parent

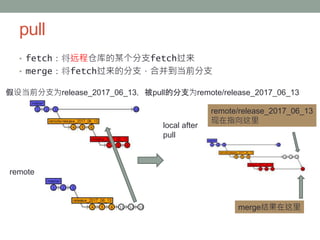

16. pull
• fetch：将远程仓库的某个分支fetch过来
• merge：将fetch过来的分支，合并到当前分支
假设当前分支为release_2017_06_13，被pull的分支为remote/release_2017_06_13
remote
local after
pull
remote/release_2017_06_13
现在指向这里
merge结果在这里

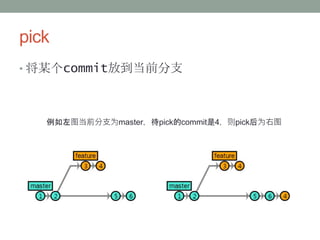

17. pick
• 将某个commit放到当前分支
例如左图当前分支为master，待pick的commit是4，则pick后为右图

18. TortoiseGit各功能与BC的视图
功能 左边（mine） 右边（theirs）
merge 当前分支 待合并进来的分支
Pull 当前分支 待Fetch且合并进来的
分支
Rebase 当前分支 远程的
diff(选中两个版本) 下面的（跟排序有关） 上面的
diff(查看commit内容） 未更改前 更改后的
pick 当前分支 被pick的commit

19. 参考资料
• Beyond Compare Text Merge
• 在TortoiseGit中设置Beyond Compare
• git fetch
• git merge
• git rebase
• git pull
• git internals
• git merge vs git rebase

20. 习题

21. 习题1
• 要求
安装beyond compare
在TortoiseGit中设置beyond compare
想办法（比如通过merge）打开Beyond Compare的Three-
Way merge视图
• 作业提交内容
Beyond Compare的Three-Way merge视图截图: exercise1.png

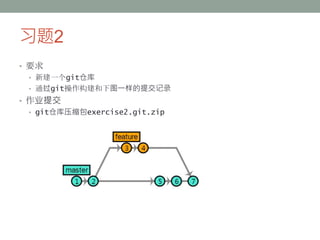

22. 习题2
• 要求
• 新建一个git仓库
• 通过git操作构建和下图一样的提交记录
• 作业提交
• git仓库压缩包exercise2.git.zip

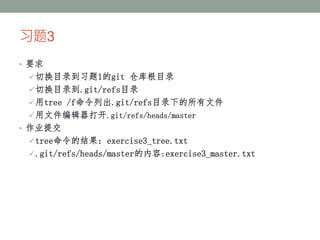

23. 习题3
• 要求
切换目录到习题1的git 仓库根目录
切换目录到.git/refs目录
用tree /f命令列出.git/refs目录下的所有文件
用文件编辑器打开.git/refs/heads/master
• 作业提交
tree命令的结果：exercise3_tree.txt
.git/refs/heads/master的内容:exercise3_master.txt

24. 习题4
• 问题
• 假设只有一个文件README.txt
• 1节点时，该文件只有一行，为
• init line
• 2节点时，该文件只有两行，为
• init line
• add line by feature
• 3节点时，该文件只有两行，为
• init line
• add line by master
• 假设当前分支为master
• 要求
• 当从feature merge到master时，beyond compare的Mine/Theirs/Base面
板内容分别是什么？请提交文件：exercise4_mine.txt,
exercise4_base.txt exercise4_theirs.txt
• 在右上角图的基础上，画出合并以后的图：exercise4.png
• 作业需要提交合并后的git仓库：exercise4.git.zip

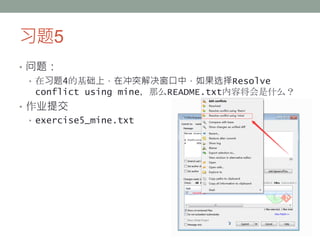

25. 习题5
• 问题：
• 在习题4的基础上，在冲突解决窗口中，如果选择Resolve
conflict using mine，那么README.txt内容将会是什么？
• 作业提交
• exercise5_mine.txt

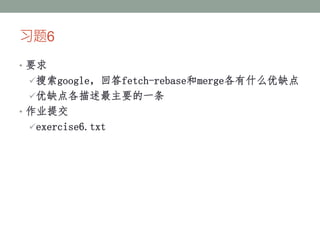

26. 习题6
• 要求
搜索google，回答fetch-rebase和merge各有什么优缺点
优缺点各描述最主要的一条
• 作业提交
exercise6.txt
