arch の輪講会です

2. トリビアル

3. トリビアル

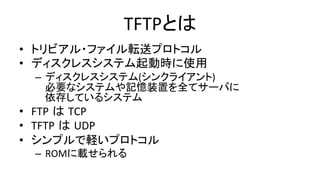

4. TFTPとは
• トリビアル・ファイル転送プロトコル
• ディスクレスシステム起動時に使用
– ディスクレスシステム(シンクライアント)
必要なシステムや記憶装置を全てサーバに
依存しているシステム
• FTP は TCP
• TFTP は UDP
• シンプルで軽いプロトコル
– ROMに載せられる

5. プロトコル
RRQ
WRQ

6. TFTP 読出/書込要求メッセージ
• モードには
“netascii”
か
“octet” か “mail”
が ASCII コードで入る
– netascii
:
FTP でいう ASCII モード 受信側が文字コードを変換する
– octet
:
FTP でいう Binary モード 送信元のフォーマットで転送される
– mail
: ファイル名にメール受信者名を使用 書込要求で転送開始
OPCODE
1
=
RRQ
2
=
WRQ
ファイル名
0
モード
0
(2バイト)
(可変長)
(1バイト)
(可変長)
(1バイト)

7. TFTP データ転送メッセージ
• TFTP で転送されるデータは512バイトごとの
ブロックに分割される
• 分割されたブロックはブロック番号と共に
転送される
OPCODE
3
= データ
ブロック番号
データ
(2バイト)
(2バイト)
(0-­‐512バイト)

8. TFTP 確認応答メッセージ
• 受信側は受信したデータのブロック番号を返す
• 1つ送られてきたら1つ返す
– ウィンドウ制御は行わない
OPCODE
4
=
ACK
ブロック番号
(2バイト)
(2バイト)

9. ストップ・アンド・ウェイト・プロトコル
RRQ

10. ストップ・アンド・ウェイト・プロトコル
Data1

11. ストップ・アンド・ウェイト・プロトコル
ACK1

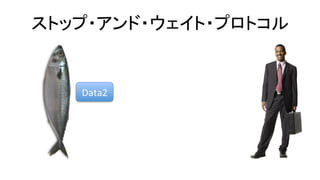

12. ストップ・アンド・ウェイト・プロトコル
Data2

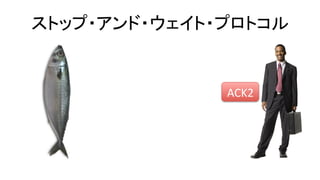

13. ストップ・アンド・ウェイト・プロトコル
ACK2

14. ストップ・アンド・ウェイト・プロトコル
Data
n
512バイト未満
終わった

15. ストップ・アンド・ウェイト・プロトコル
ACK
n

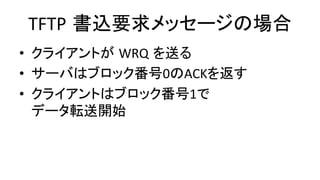

16. TFTP 書込要求メッセージの場合
• クライアントが WRQ を送る
• サーバはブロック番号0のACKを返す
• クライアントはブロック番号1で
データ転送開始

17. ポート
69番
開けてます
69宛:データくれよ
4001番です
データあげる
4001宛:ありがと
69宛:データくれよ
4002宛:ありがと
4002番です
データあげる

18. 例
bsdi % ftfp svr4
tftp> get test1.c
Received 962 bytes int 0.3 seconds
tftp> quit
bsdi % ls –l test1.c
-rw-r—r– 1 rstevens staff 914 Mar 20 11:41 test1.c
bsdi % wc –l test1.c
48 test1.c

19. セキュリティ
• セキュリティに関する仕様はない
• 特定のディレクトリだけにアクセス許可したり

20. まとめ
• ROM にフィットするシンプルなプロトコル
