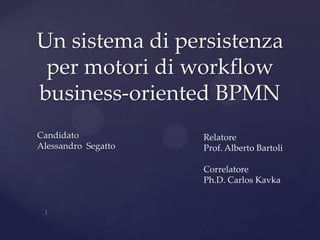

- 1. Un sistema dipersistenza per motori di workflow business-oriented BPMN Candidato Relatore Alessandro Segatto Prof. Alberto Bartoli Correlatore Ph.D. Carlos Kavka

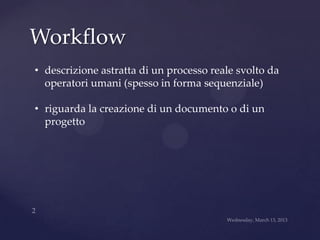

- 2. Workflow • Descrizione astrattadi un processo reale svolto da operatori umani (spesso in forma sequenziale) • riguarda la creazione di un documento o di un progetto

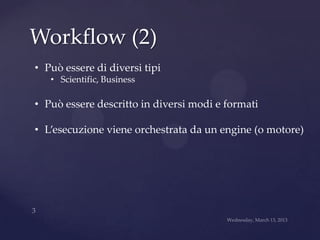

- 3. Workflow (2) • Puòessere di diversi tipi • Scientific, Business • Può essere descritto in diversi modi e formati • L’esecuzione viene orchestrata da un engine (o motore)
- 4. Obiettivo Tesi • Estenderele funzionalità di un engine, consentendo di salvare il suo stato e ripristinarlo in seguito. Engine ESTECO attuale Engine ESTECO esteso
- 5. Obiettivo Tesi (2) Errori Vari Soluzione comune Ripristinare lo stato dell'engine precedente al fallimento

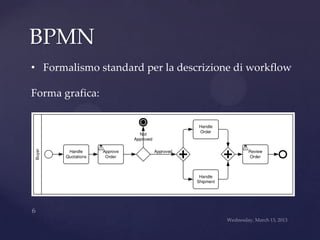

- 6. BPMN • Formalismo standardper la descrizione di workflow Forma grafica:

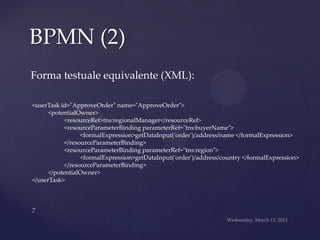

- 7. BPMN (2) Forma testualeequivalente (XML): <userTask id="ApproveOrder" name="ApproveOrder"> <potentialOwner> <resourceRef>tns:regionalManager</resourceRef> <resourceParameterBinding parameterRef="tns:buyerName"> <formalExpression>getDataInput('order')/address/name </formalExpression> </resourceParameterBinding> <resourceParameterBinding parameterRef="tns:region"> <formalExpression>getDataInput('order')/address/coun try </formalExpression> </resourceParameterBinding> </potentialOwner> </userTask>
- 8. Scientific Workflow • Èuna specializzazione di workflow • Descrive un processo computazionale • Usato per modellare ed automatizzare un processo di calcolo ingegneristico
- 9. Requisiti • Scalabilità • Gestione di grandi quantità di dati • Gestione degli errori

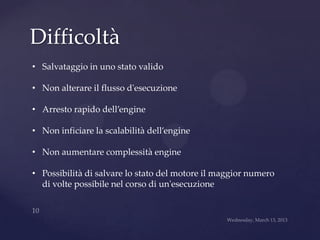

- 10. Difficoltà • Salvataggio inuno stato valido • Non alterare il flusso d'esecuzione • Arresto rapido dell’engine • Non inficiare la scalabilità dell’engine • Non aumentare complessità engine • Possibilità di salvare lo stato del motore il maggior numero di volte possibile nel corso di un'esecuzione

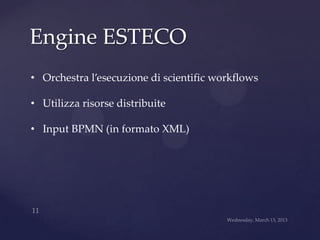

- 11. Engine ESTECO • Orchestral’esecuzione di scientific workflows • Utilizza risorse distribuite • Input BPMN (in formato XML)

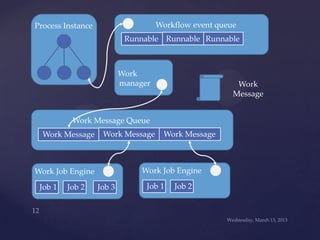

- 12. Process Instance Workflow event queue Runnable Runnable Runnable Work manager Work Message Work Message Queue Work Message Work Message Work Message Work Job Engine Work Job Engine Job 1 Job 2 Job 3 Job 1 Job 2
- 13. Progettazione - Interfaccia •Pause – Resume • Save – Load • Start - Shutdown • Forced Shutdown

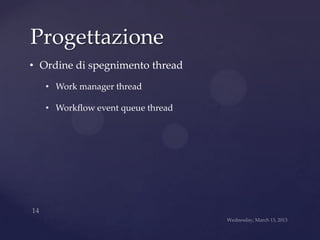

- 14. Progettazione • Ordine dispegnimento thread • Work manager thread • Workflow event queue thread

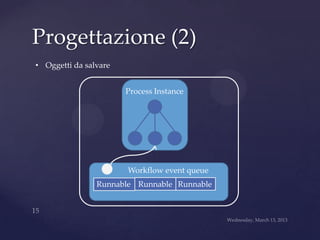

- 15. Progettazione (2) • Oggettida salvare Process Instance Workflow event queue Runnable Runnable Runnable

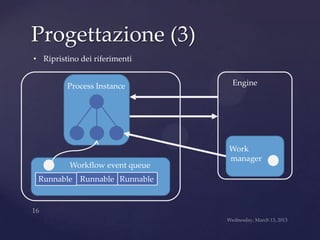

- 16. Progettazione (3) • Ripristinodei riferimenti Process Instance Engine Work manager Workflow event queue Runnable Runnable Runnable

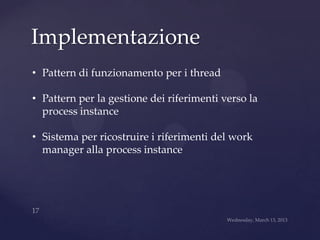

- 17. Implementazione • Pattern difunzionamento per i thread • Pattern per la gestione dei riferimenti verso la process instance • Sistema per ricostruire i riferimenti del work manager alla process instance
- 18. Conclusioni • L’engine èin grado si fermarsi e salvare il suo stato • L’engine è in grado di ripristinare il suo stato e riprendere l’esecuzione • Sviluppi futuri • Utilizzo di quanto prodotto per aumentare la robustezza dell’engine • Valutazione della bontà delle soluzioni trovate introducendo nuovi servizi
