Dokumen ini membahas implementasi test case dengan data flow dan berorientasi objek untuk menguji sistem. Path testing digunakan untuk memastikan semua jalur dalam program diuji setidaknya sekali, menggunakan program flow graphs dan cyclomatic complexity. Contoh pengujian juga diberikan, termasuk pembuatan test case dari flowchart menu utama.

1. Tes case
Implementasi
Membandingkan Menggunakan
Data Flow Dengan Berorientasi
Objek ( Activity )

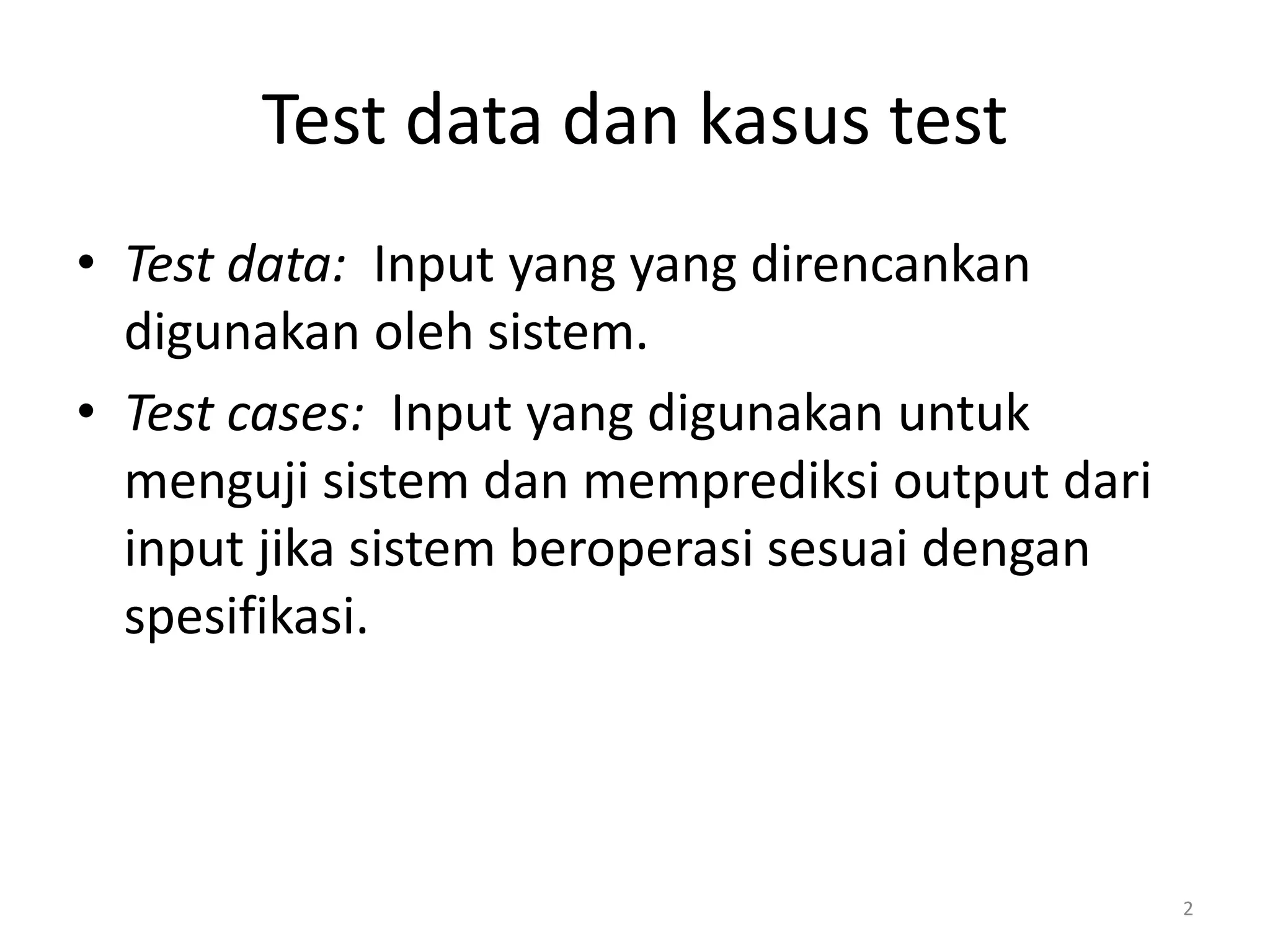

2. Test data dan kasus test
• Test data: Input yang yang direncankan
digunakan oleh sistem.
• Test cases: Input yang digunakan untuk
menguji sistem dan memprediksi output dari
input jika sistem beroperasi sesuai dengan
spesifikasi.
2

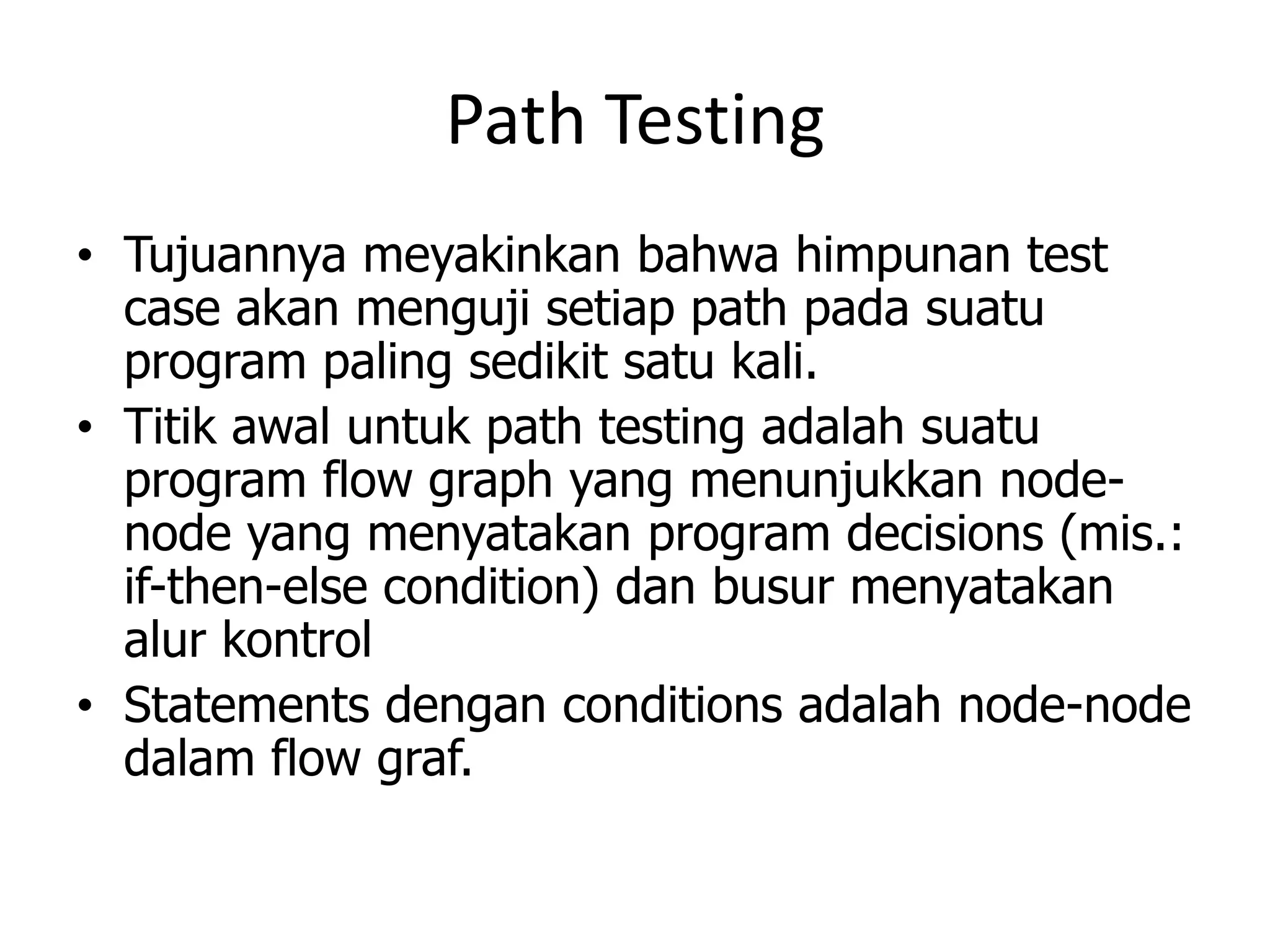

3. Path Testing
• Tujuannya meyakinkan bahwa himpunan test
case akan menguji setiap path pada suatu
program paling sedikit satu kali.
• Titik awal untuk path testing adalah suatu
program flow graph yang menunjukkan node-
node yang menyatakan program decisions (mis.:
if-then-else condition) dan busur menyatakan
alur kontrol
• Statements dengan conditions adalah node-node
dalam flow graf.

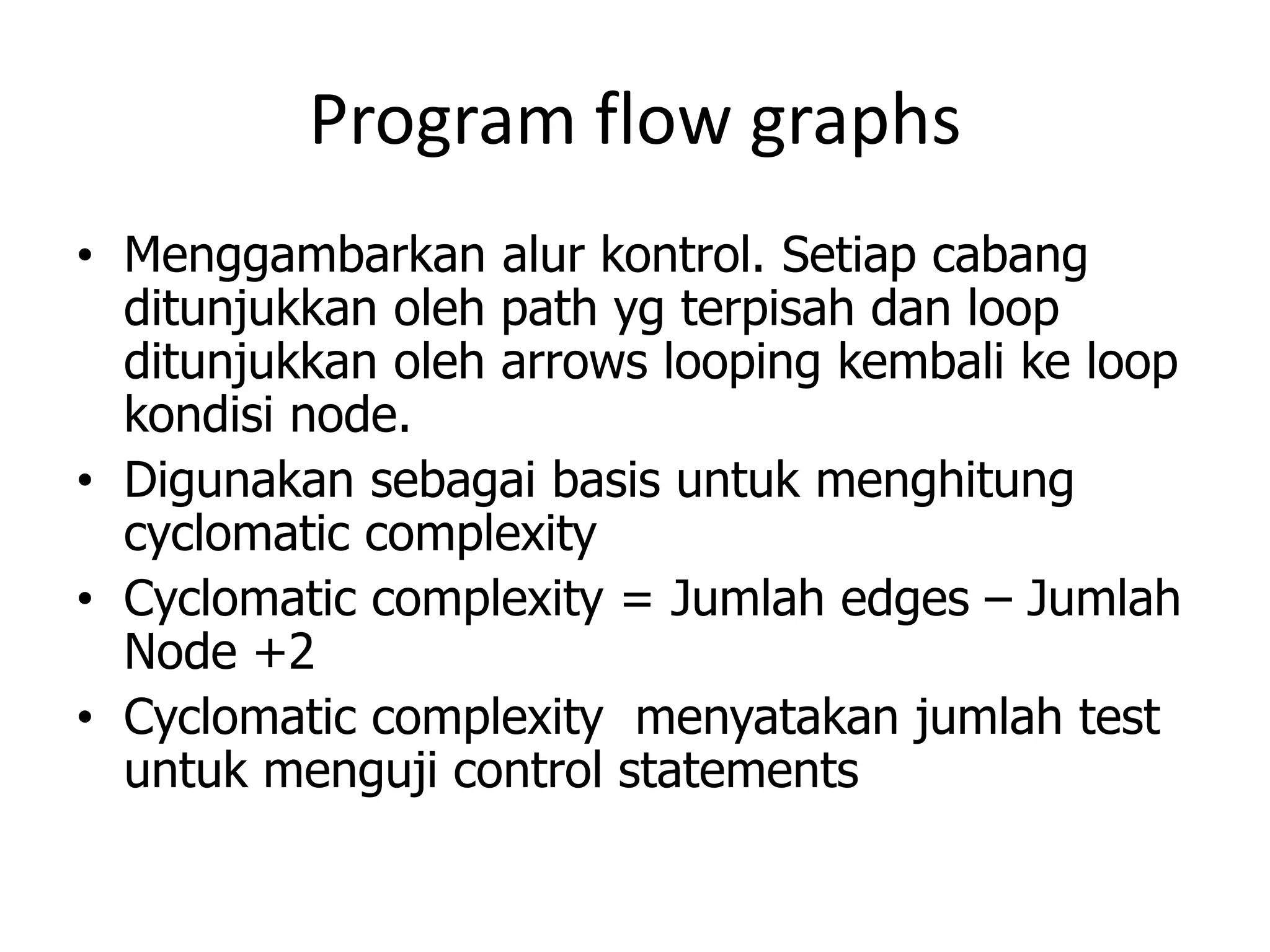

4. Program flow graphs
• Menggambarkan alur kontrol. Setiap cabang
ditunjukkan oleh path yg terpisah dan loop
ditunjukkan oleh arrows looping kembali ke loop
kondisi node.
• Digunakan sebagai basis untuk menghitung
cyclomatic complexity
• Cyclomatic complexity = Jumlah edges – Jumlah
Node +2
• Cyclomatic complexity menyatakan jumlah test
untuk menguji control statements

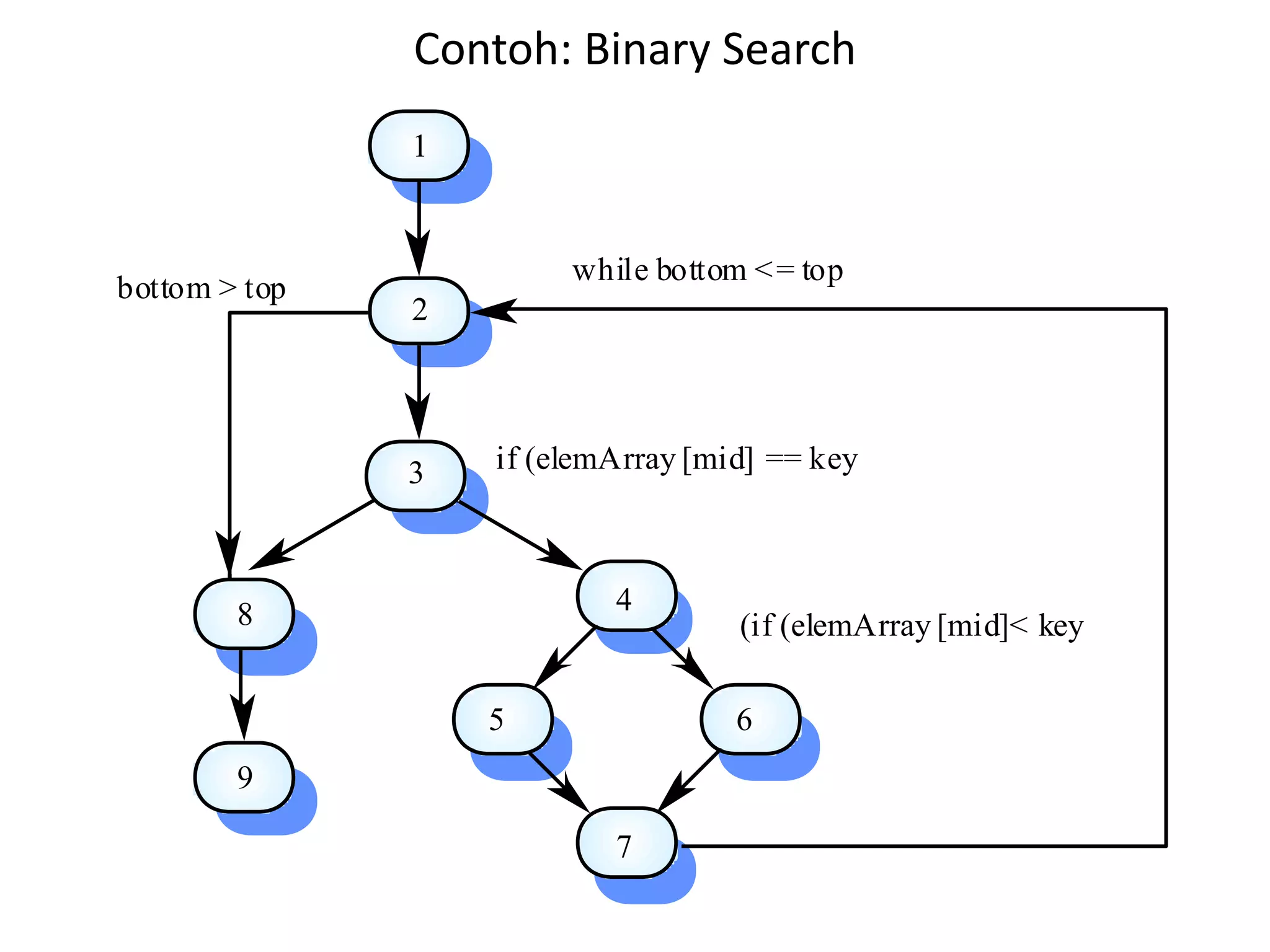

5. Contoh: Binary Search
1
while bottom < = top
bottom > top
2
3 if (elemArray [mid] == key
8 4
(if (elemArray [mid]< key
5 6
9
7

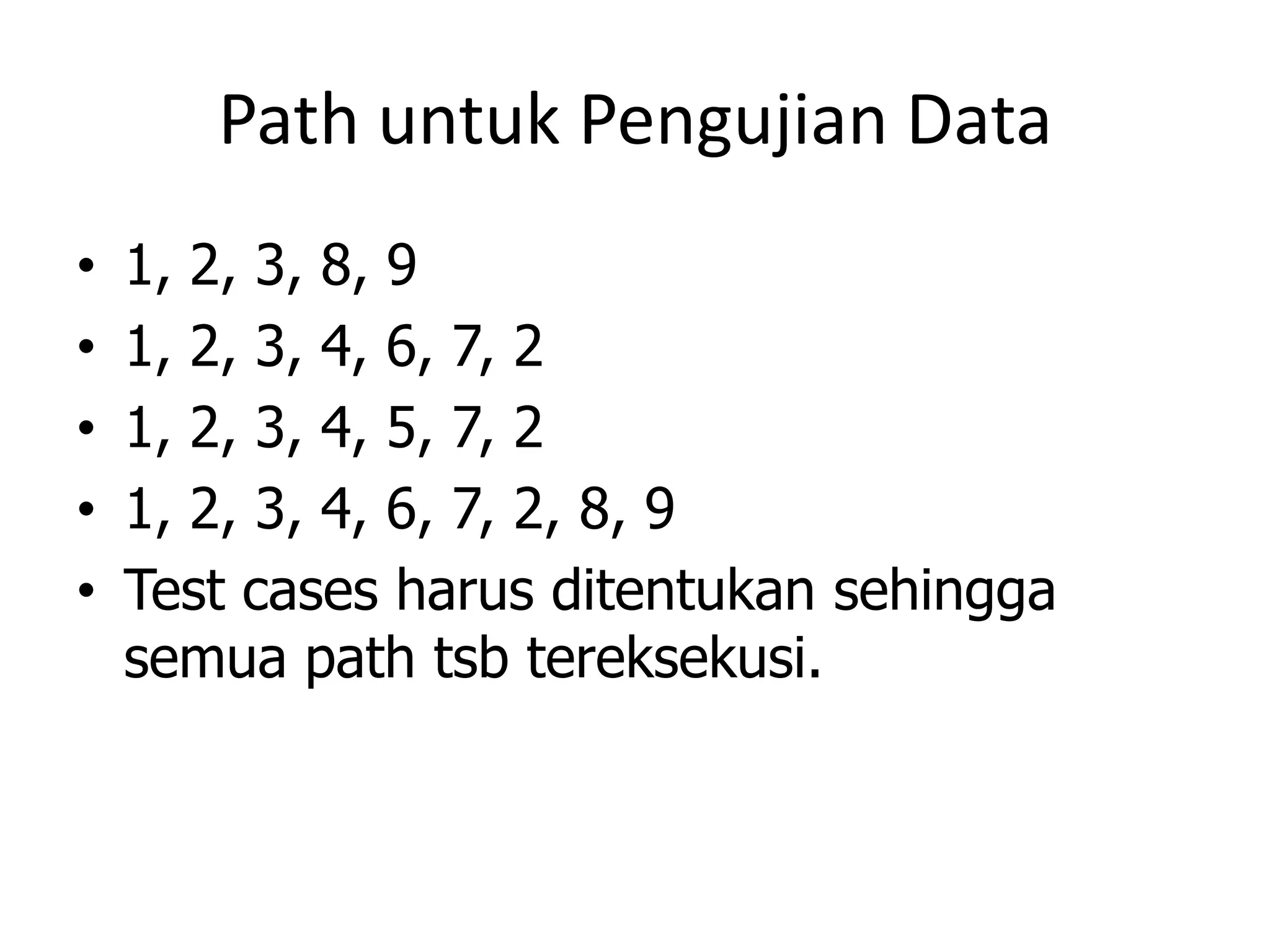

6. Path untuk Pengujian Data
• 1, 2, 3, 8, 9
• 1, 2, 3, 4, 6, 7, 2
• 1, 2, 3, 4, 5, 7, 2
• 1, 2, 3, 4, 6, 7, 2, 8, 9
• Test cases harus ditentukan sehingga
semua path tsb tereksekusi.

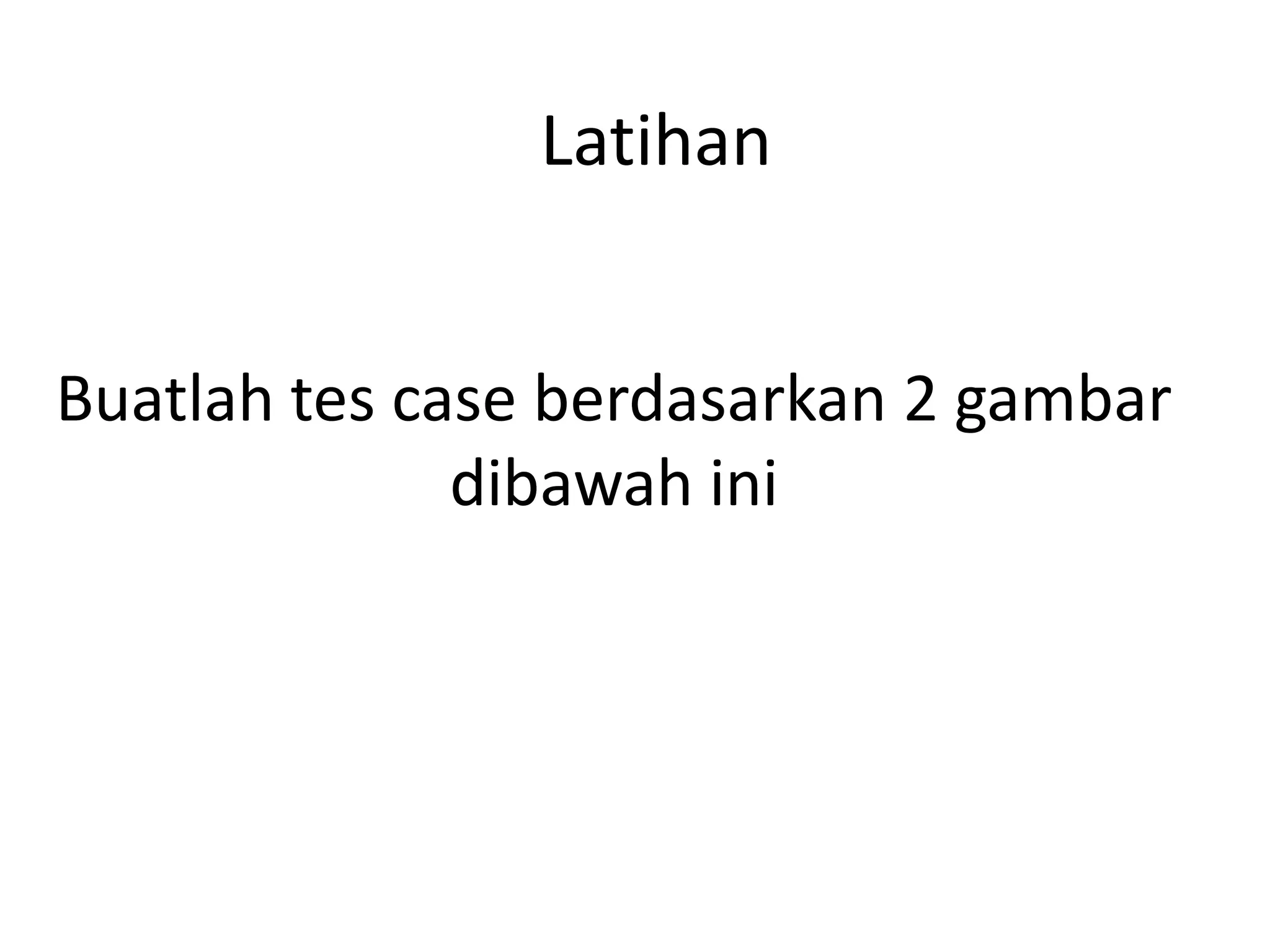

7. Latihan
Buatlah tes case berdasarkan 2 gambar
dibawah ini

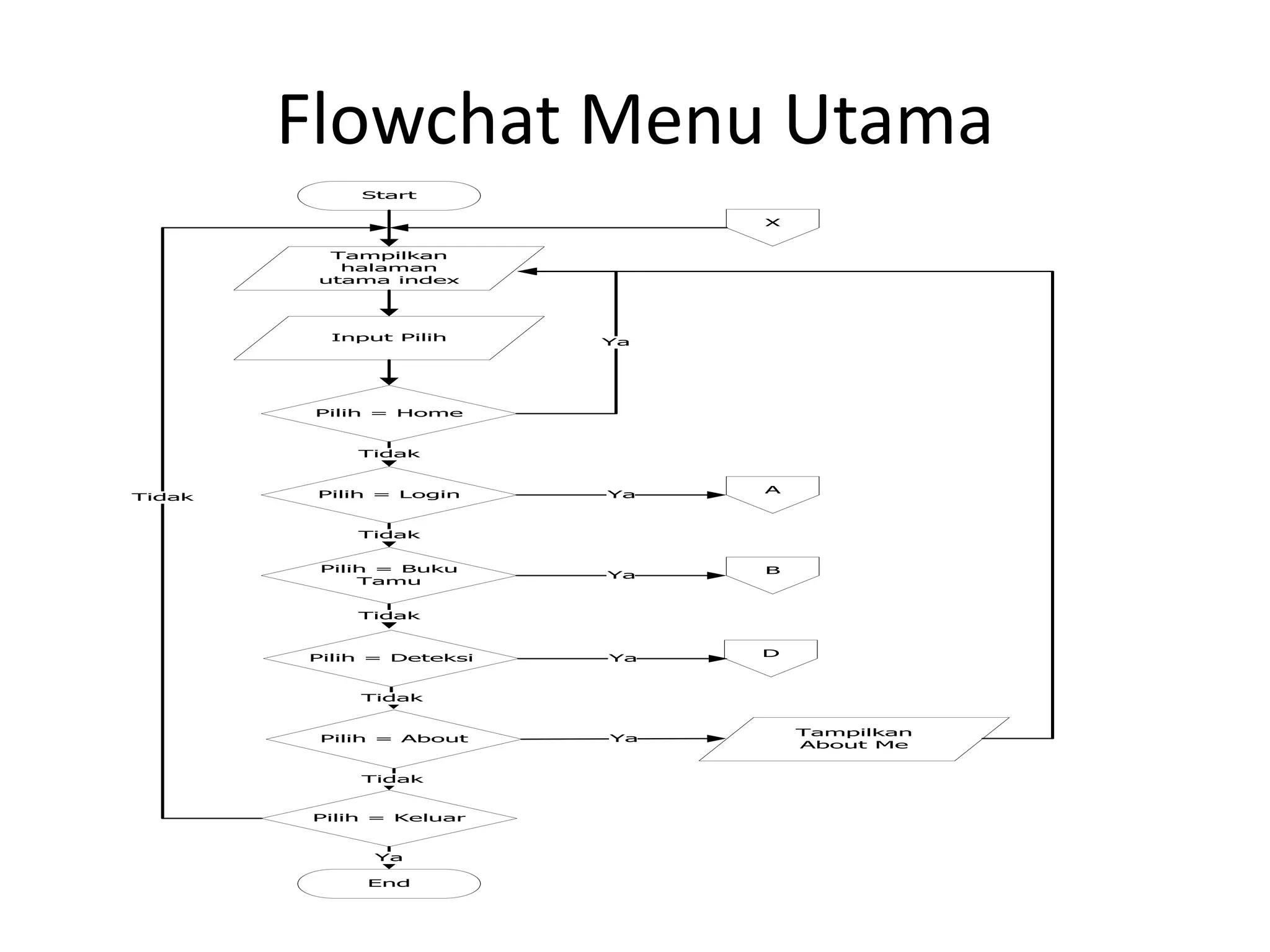

8. Flowchat Menu Utama
Start
X
Tampilkan
halaman
utama index
Input Pilih Ya
Pilih = Home
Tidak
Pilih = Login Ya A
Tidak
Tidak
Pilih = Buku B
Ya
Tamu
Tidak
Pilih = Deteksi Ya D
Tidak
Tampilkan
Pilih = About Ya
About Me
Tidak
Pilih = Keluar
Ya
End

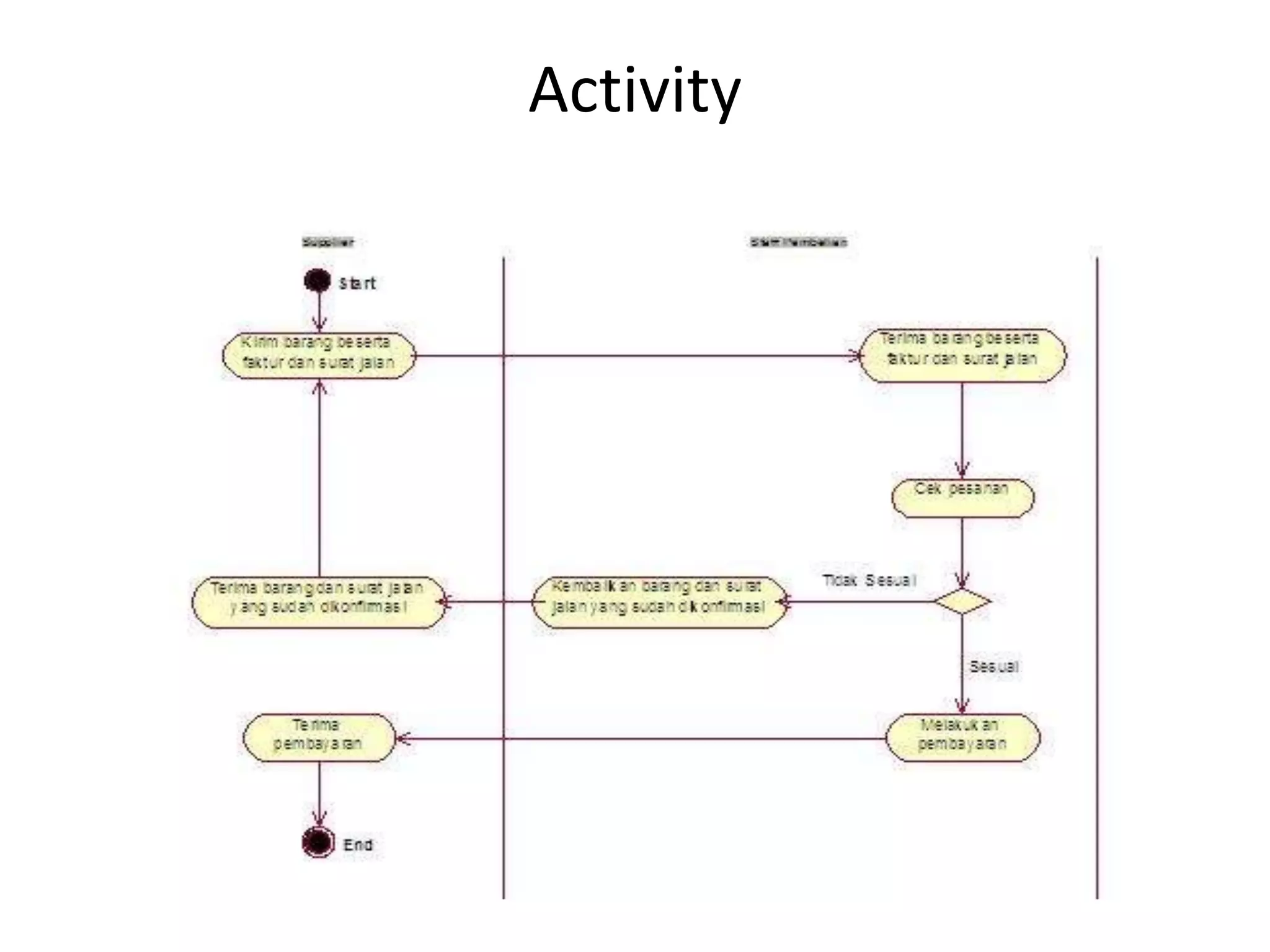

9. Activity
