1. 03.2015
Группа СГМ Группа компаний Бинар Ко ООО «Синтезин-В»
Использование микро-GTL-установок
«Синтезин» в нефтегазовой отрасли

2. 2

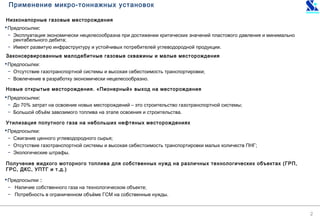

Низконапорные газовые месторождения
Предпосылки:
− Эксплуатация экономически нецелесообразна при достижении критических значений пластового давления и минимально
рентабельного дебита;
− Имеют развитую инфраструктуру и устойчивых потребителей углеводородной продукции.
Законсервированные малодебитные газовые скважины и малые месторождения
Предпосылки:
− Отсутствие газотранспортной системы и высокая себестоимость транспортировки;
− Вовлечение в разработку экономически нецелесообразно.
Новые открытые месторождения. «Пионерный» выход на месторождения
Предпосылки:
− До 70% затрат на освоение новых месторождений – это строительство газотранспортной системы;
− Большой объём завозимого топлива на этапе освоения и строительства.
Утилизация попутного газа на небольших нефтяных месторождениях
Предпосылки:
− Сжигание ценного углеводородного сырья;
− Отсутствие газотранспортной системы и высокая себестоимость транспортировки малых количеств ПНГ;
− Экологические штрафы.
Получение жидкого моторного топлива для собственных нужд на различных технологических объектах (ГРП,
ГРС, ДКС, УПТГ и т.д.)
Предпосылки :
− Наличие собственного газа на технологическом объекте;
− Потребность в ограниченном объёме ГСМ на собственные нужды.
Применение микро-тоннажных установок

3. 3
Позиционирование разработчиков GTL-технологий по входной
производительности
Компания
Производительность коммерческих установок по входному сырью
Микро
1 -10 млн м3
в год
Малые
10 –100 млн м3
в год
Большие
100 -1000 млн м3
в год
Сверхкрупные
> 1000 млн м3
в год
Shell
Sasol
Petro SA
Chevron
1st
RESOURCE
OBERON FUELS
R3SCIENCES
VERDIS
CARBON SCIENCES
"Газохим Техно"
Syntroleum
VELOCYS
COMPACTGTL
Rentech
Mobil(Baton Rouge)
BP
Итера (Роснефть)
ЯТЭК
ОАО «GTL»
ЗАО «РНТ»
«Энергосинтоп»
ИНФРА Технологии

4. 4
Сравнение технико-экономических характеристик микро-GTL-установок
Компания
Производительн
ость по сырью,
млн м3
год
Выходной продукт
Производи
-тельность по
продукту,
т/сутки
Себестоимо
сть
продукта,
тыс.руб/т
Стоимость
установки,
млн руб
Текущее состояние
Коммерческая
перспектива
СИНТЕЗИН –В
2/10
Диз.топливо (2-3)/(10-15) 11,6-20,6
50
Подготовка к
испытаниям опытного
образца
Рентабельна для
коммерческого
использования
Срок окупаемости 2-5 лет
Бензин (2-3)/(10-15) 11,6-20,6
Син. Нефть 4/20 6-10
Метанол (6-8)/(30-40) 3-7
«Энергосинтоп»
1/55 Метанол
Бензин
2,5/28
1/11
н/д 30/240
опытно-промышленная
установка.
Рентабельны от 20 т/сут
VELOCYS
1,5 Син.нефть,
дизтопливо
0,8
н/д н/д демо-установка Рентабельны от 50 т/сут
COMPACT GTL
3 Син. Нефть -25%
Диз.топливо -75%
2,7
н/д $ 45 млн. Опытная установка
Планируют заводы 135/270
т/сутки
Rentech
1,5/33 Дизтопливо
бензин, керосин
1,2/33
н/д н/д
Опытно промышленная
на 1,2 т/сутки
Завод 33 т/сутки . Закрыт по
экономическим причинам
Syntroleum
До 10
бензин
1,5
н/д
н/д Демонстрационная
установка
планируется строительство
крупного завода
R3 SCIENCES
До 10
метанол
До 25
н/д н/д н/д
Малотоннажное пр-во
метанола
VERDIS До 10 СЖТ До 10 н/д н/д н/д н/д
"Газохим Техно"
10-13
Син. нефть
13-17
н/д н/д
Демонстрационная
установка
Планируется завод от 40
т/сутки
OBERON
FUELS
5-50 Метанол,
ДМЭ
12-120
н/д н/д
Опытно-промышленная
установка ДМЭ
Малые и средние заводы по
пр-ву ДМЭ

5. 5

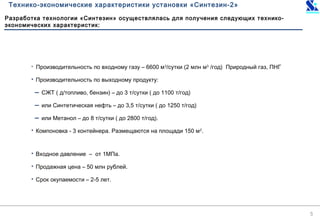

Технико-экономические характеристики установки «Синтезин-2»
 Производительность по входному газу – 6600 м3
/сутки (2 млн м3
/год) Природный газ, ПНГ
 Производительность по выходному продукту:
− СЖТ ( д/топливо, бензин) – до 3 т/сутки ( до 1100 т/год)
− или Синтетическая нефть – до 3,5 т/сутки ( до 1250 т/год)
− или Метанол – до 8 т/сутки ( до 2800 т/год).
 Компоновка - 3 контейнера. Размещаются на площади 150 м2
.
 Входное давление – от 1МПа.
 Продажная цена – 50 млн рублей.
 Срок окупаемости – 2-5 лет.
Разработка технологии «Синтезин» осуществлялась для получения следующих технико-
экономических характеристик:

6. 6

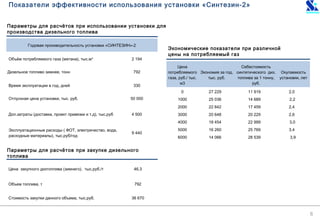

Показатели эффективности использования установки «Синтезин-2»
Экономические показатели при различной
цены на потребляемый газ
Годовая производительность установки «СИНТЕЗИН»-2
Объём потребляемого газа (метана), тыс.м3
2 194
Дизельное топливо зимнее, тонн 792
Время эксплуатации в год, дней 330
Отпускная цена установки, тыс. руб. 50 000
Доп.затраты (доставка, проект привязки и т.д), тыс.руб 4 500
Эксплуатационные расходы ( ФОТ, электричество, вода,
расходные материалы), тыс.руб/год
9 440
Цена закупного дизтоплива (зимнего), тыс.руб./т 46,3
Объем топлива, т 792
Стоимость закупки данного объема, тыс.руб. 36 670
Цена
потребляемого
газа, руб./ тыс.
м3
Экономия за год,
тыс. руб.
Себестоимость
синтетического диз.
топлива за 1 тонну,
руб.
Окупаемость
установки, лет
0 27 229 11 919 2,0
1000 25 036 14 689 2,2
2000 22 842 17 459 2,4
3000 20 648 20 229 2,6
4000 18 454 22 999 3,0
5000 16 260 25 769 3,4
6000 14 066 28 539 3,9
Параметры для расчётов при использовании установки для
производства дизельного топлива
Параметры для расчётов при закупке дизельного
топлива

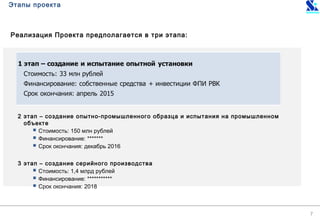

7. Этапы проекта
2 этап – создание опытно-промышленного образца и испытания на промышленном
объекте
 Стоимость: 150 млн рублей
 Финансирование: *******
 Срок окончания: декабрь 2016
3 этап – создание серийного производства
 Стоимость: 1,4 млрд рублей
 Финансирование: ***********
 Срок окончания: 2018
Реализация Проекта предполагается в три этапа:
7

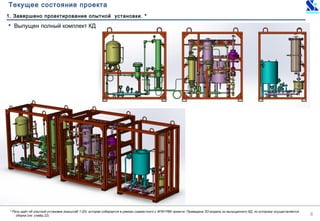

8. Текущее состояние проекта
1. Завершено проектирование опытной установки. *
8
 Выпущен полный комплект КД
* Речь идёт об опытной установке (масштаб 1:20), которая собирается в рамках совместного с ФПИ РВК проекта. Приведена 3D-модель из выпущенного КД, по которому осуществляется
сборка (см. слайд 22).

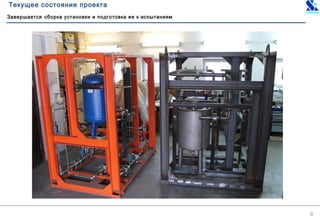

9. Текущее состояние проекта
9
Завершается сборка установки и подготовка ее к испытаниям

10. Группа компаний Бинар Ко ООО «Синтезин-В»
Спасибо за внимание!
Контакты:
Чуканин Михаил Геннадьевич
+7 910 879 4227
mgchukanin@gmail.com
