Teoria De Teixits

Urdimbre : Es la serie longitudinal de hilos y cada uno de los elementos que la constituyen se denomina hilo. Trama: Es la serie transversal de hilos y cada uno de los elementos que la constituyen se denomina pasada.

REPRESENTACION DE LOS LIGAMENTOS Se representan en una superficie Cuadriculada Cada fila de estos cuadraditos representa una pasada o hilo de trama Cada columna representa un hilo o urdimbre

REPRESENTACION DE LOS LIGAMENTOS Los hilos se cuentan de izquierda a derecha Las pasadas de encuentra de abajo a arriba

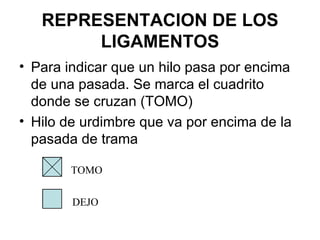

REPRESENTACION DE LOS LIGAMENTOS Para indicar que un hilo pasa por encima de una pasada. Se marca el cuadrito donde se cruzan (TOMO) Hilo de urdimbre que va por encima de la pasada de trama TOMO DEJO

REPRESENTACION DE LOS LIGAMENTOS Para indicar que hilo pasa por debajo de una pasada, se deja en blanco el cuadrito donde se cruzan (DEJO) Hilo de trama que pasa por encima del hilo de urdimbre, dejando la cuadricula en blanco

CURSO DEL LIGAMENTO Es el mínimo número de hilos y de pasadas necesarias para representar el ligamento. El curso del ligamento se repite en el tejido tanto en longitudinal como en transversal. Curso de 2 hilos y 2 pasadas Curso de 6 hilos y 6 pasadas

CURSO DEL LIGAMENTO El curso puede ser cuadrado o rectangular

BASTES Son porcions de fil flotant a la superficie del teixit Poden ser d’ordit o de trama Es consideren bastes quan tenim 2 o mes tomos seguits en sentit d’ordit Es consideren bastes de trama quan tenim 2 o mes dejo seguits en aquest sentit.

PUNTS DE LLIGADURA Són els punts d'inflexió produïts pels canvis de posició dels fils o de les passades, en passar d'un prenc (TOMO) a un deixo (DEJO), o d'un deixo a un prenc.

ESCALONAT És l’ordre que es segueix per a distribuir amb certa regularitat els punts de lligadura Els escalonats poden ser per Ordit i/o per trama, regulars i/o irregulars

ESCALONAT PER ORDIT REGULAR e2 e3

ESCALONAT REGULAR PER TRAMA et3 et4

ESCALONAT PER ORDIT IRREGULAR E 2,3,4,4,3,2 E 3,1 1 3 2 3 2 1 2 1 3 1 4 2 2 3 1 1 2 4 2 1 1 3 1 2 3 1 2 1 1 3

ESCALONAT L’escalonat d’un lligament es representa per un enunciat E 2 Et 4,2 E 2,3,4,4,3,2 Si l’escalonat és regular, aquest serà sempre de curs quadrat. En aquest cas es col·loca davant de la E el número que sumat a l’escalonat doni el número de passades del curs.

ESCALONAT Si l’escalonat és irregular, el lligament pot ser quadrat o rectangular i en el seu enunciat davant de les lletres e o et posarem el nombre de passades que té el curs 6 P, e 2,3,4,4,3,2 1 3 2 3 2 1 2 1 3 1 4 2 2 3 1 1 2 4

ESCALONAT Quan se’ns doni un enunciat irregular, anirem marcant els punts d’escalonat fins a que coincideixi la representació a la del començament. 6P, e 4,3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3

ESCALONAT Podem saber amb anticipació el nombre de fils del curs d’un teixit d’escalonat irregular, aplicant la següent formula: Nº de passades = nº de passades x nombre de xifres de l’escalonat m.c.d del nº de passades i la suma de l’escalonat

ESCALONAT 6 P, e 4,3 6 = 6 x 2 _ = 12 = 12 fils m.c.d de 6 i 7 1 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3 2 1 4 3 2 1 3

ESCALONAT AMB VALORS NEGATIUS Un escalonat iregular té valors negatius quan aquests es compten en sentit contrari de l'indicat fins ara, o sigui, en comptes de marcar el corresponent prenc, comptant de baix a dalt, es marca copmtant de dalt a baix.

ESCALONATS AMB VALORS NEGATIUS Exemple: 8P, e,3,1,-2 Nº de fils = 8 x 3 = 24 = 12 m.c.d (8,2) 2 1 2 -2 3 -1 1 1 2 -2 3 -1 1 1 2 -2 3 -1 1 2 -2 1 1 3 -1

ESCALONAT EN SENTIT DE TRAMA IRREGULAR L'escalonat de trama be indicat en l'anunciat per et seguit del seu escalonat. En aquest cas davant de et ens indicaran el número de fils del curs del lligament, i no el de passades. Amb la mateixa formula trobarem el número de passades del nostre curs. Només cal canviar a la formula el número de passades pel número de fils

ESCALONAT EN SENTIT DE TRAMA IRREGULAR 6 h, e t 1,1,1,-1 Nº de passades= 6 x 4 = 24 = 12 m.c.d (6 i 2) 2 -1 1 1 1 -1 1 1 1 -1 1 1 1

BASES D’EVOLUCIÓ Aquest números ens indiquen els prencs i deixos. En la majoria de lligaments no s’utilitza només l’escalonat, sinó que en un mateix fil, hi trobem 2 o més prencs. La BASE D’EVOLUCIÓ es representa amb una b, seguida de uns números, el 1º sempre fa referència al PRENC i el següent al DEIXO i en aquest ordre fins al final.

BASES D’EVOLUCIÓ 3 e 2 b, 2,3 X X X X X X X X X X X X X X

BASES D’EVOLUCIÓ 4 e 3 b, 2, 1, 2, 2 X X X X X X X X X X X X X X X X X X X X X X X X X X X X

EXERCICIS Primer marca l’escalonat i seguidament la base d’evolució 5 e 1 b, 3,3

5 e 1 b,3,3 X X X X X X X X X X X X X X X X X X

6 P, e 4,1 X X X X X X X X X X X X

6 P,e 4,1 b,4,2 X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X X
