統計・マーケ・機械学習 Meetup！ #4 @ ゴーリスト https://data-refinement.connpass.com/event/75337/ で発表した時の資料です。

1. 機械学習初学者が短期間で
TENSORFLOWで作ったMNISTモデル
をANDROIDアプリに組み込んだ話
2018/01/16
まえすとろ

2. WHO AM I?
• Name: まえすとろ
• Androidエンジニアとして働いています
• 過去にOR系の業務をしていましたが…
• 大学院では純粋数学で作用素環論という分野を専攻。
• Twitter: @maestro_L_jp

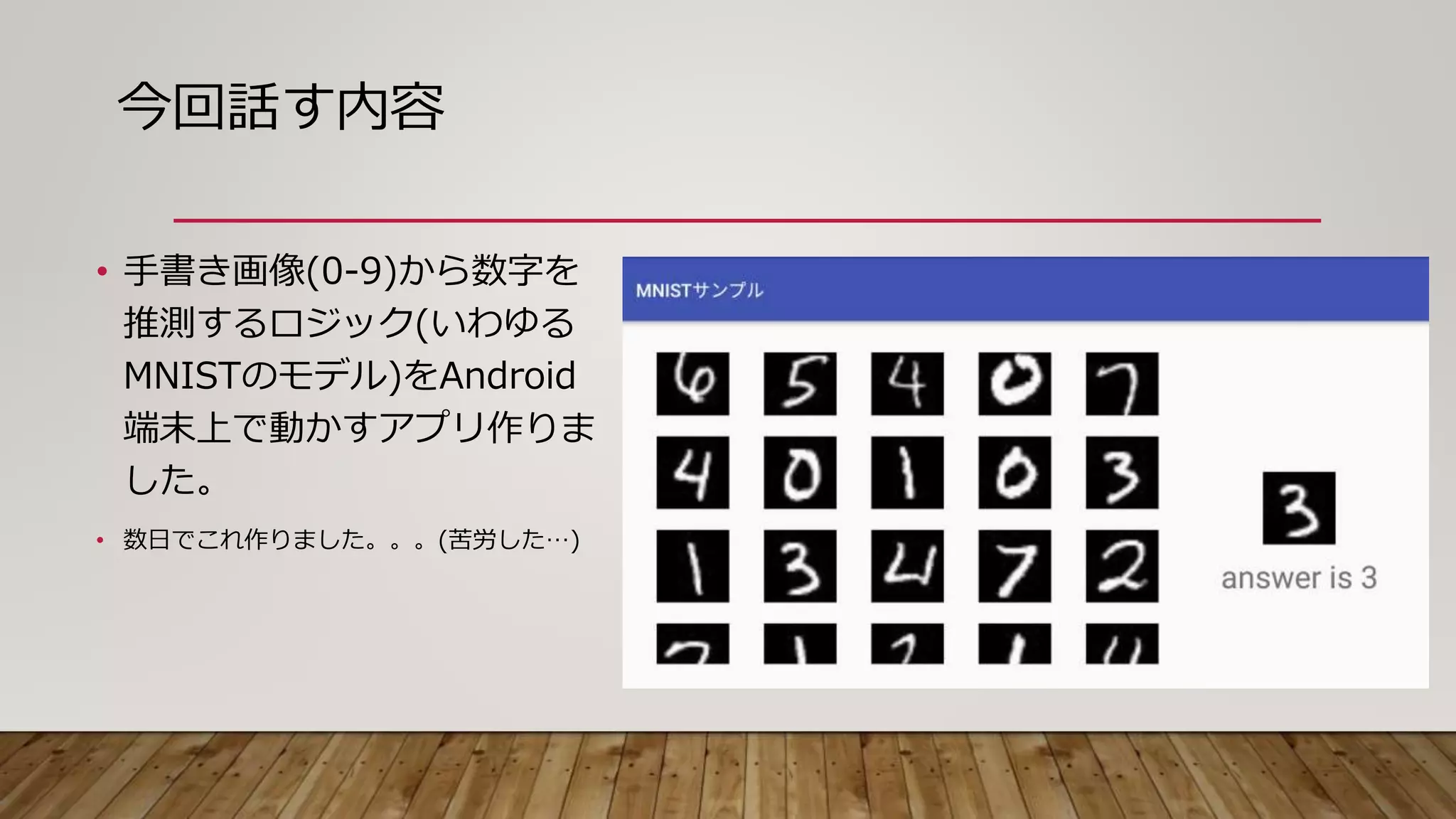

3. 今回話す内容
• 手書き画像(0-9)から数字を
推測するロジック(いわゆる
MNISTのモデル)をAndroid
端末上で動かすアプリ作りま
した。
• 数日でこれ作りました。。。(苦労した…)

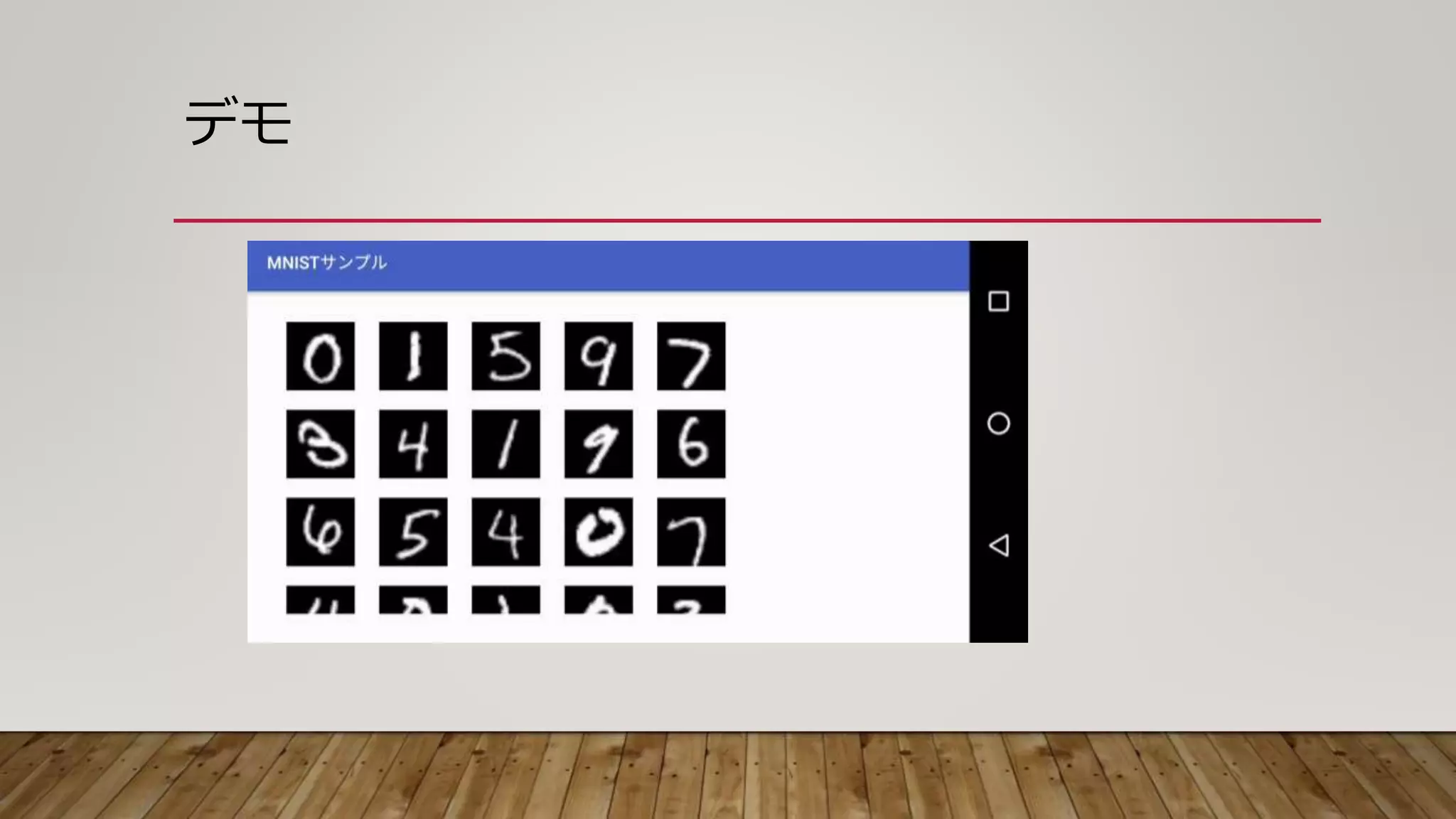

4. デモ

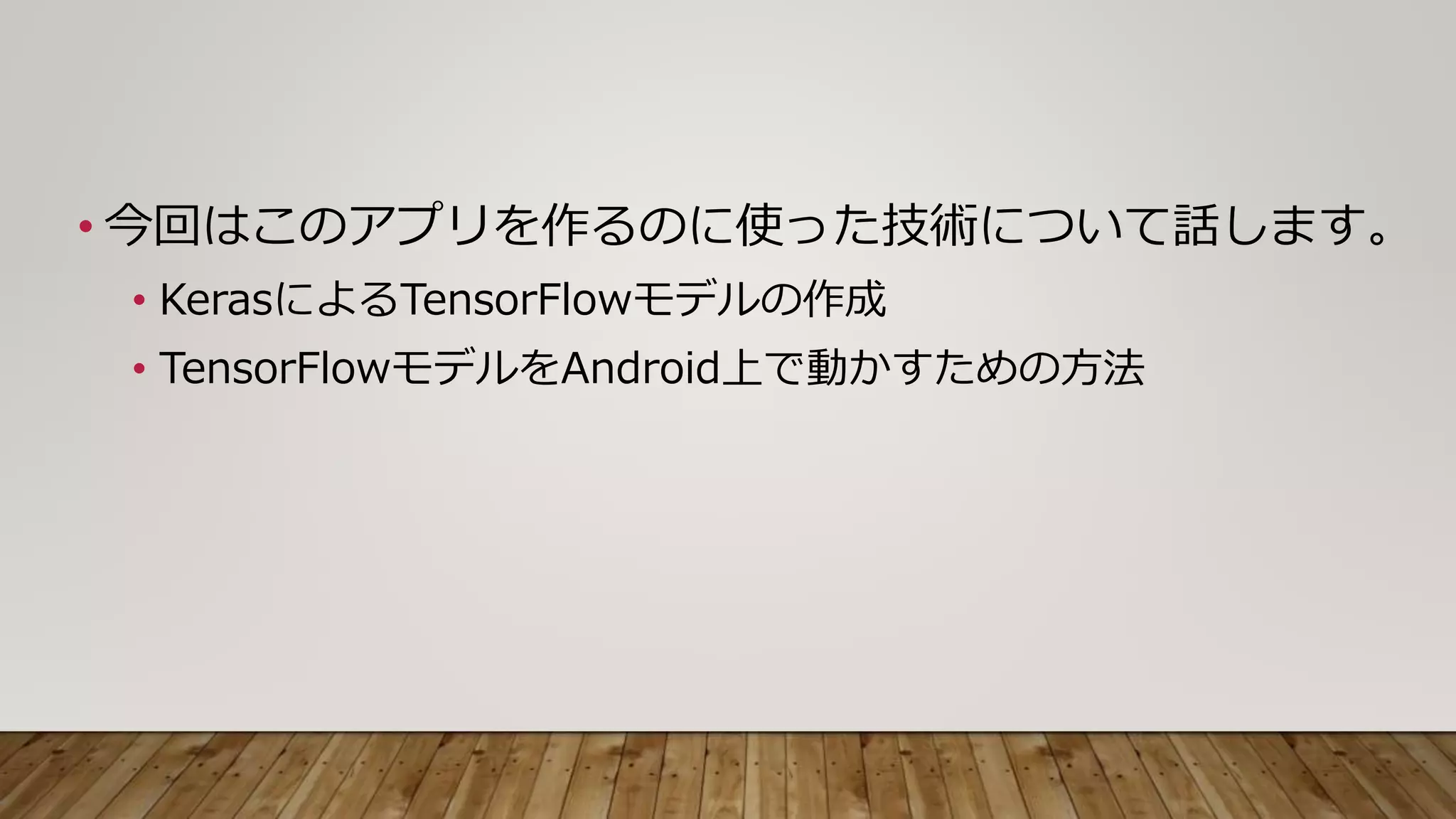

5. • 今回はこのアプリを作るのに使った技術について話します。
• KerasによるTensorFlowモデルの作成
• TensorFlowモデルをAndroid上で動かすための方法

6. KerasによるTensorFlowモデルの作成

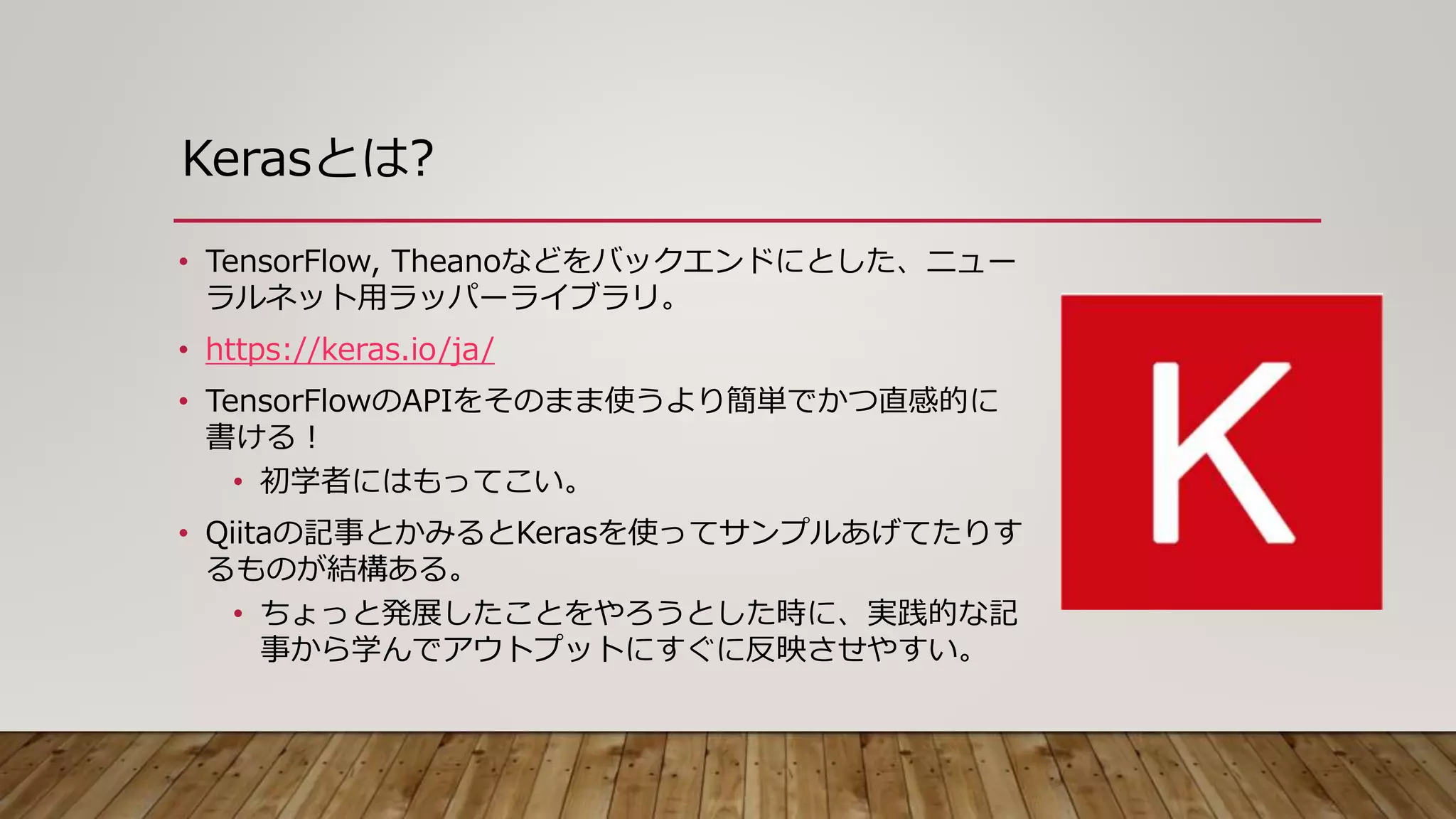

7. Kerasとは?
• TensorFlow, Theanoなどをバックエンドにとした、ニュー
ラルネット用ラッパーライブラリ。
• https://keras.io/ja/
• TensorFlowのAPIをそのまま使うより簡単でかつ直感的に
書ける！
• 初学者にはもってこい。
• Qiitaの記事とかみるとKerasを使ってサンプルあげてたりす
るものが結構ある。
• ちょっと発展したことをやろうとした時に、実践的な記
事から学んでアウトプットにすぐに反映させやすい。

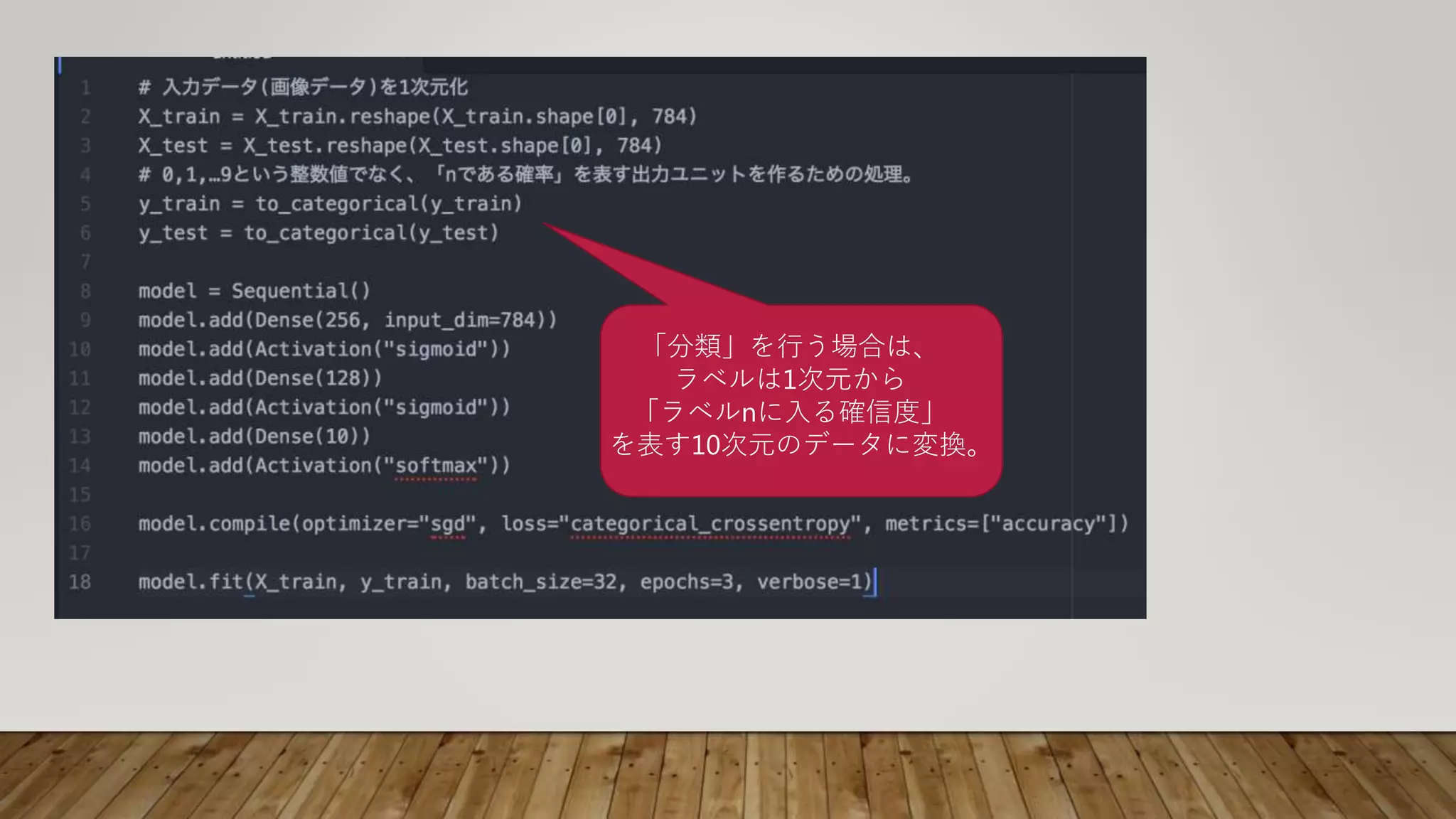

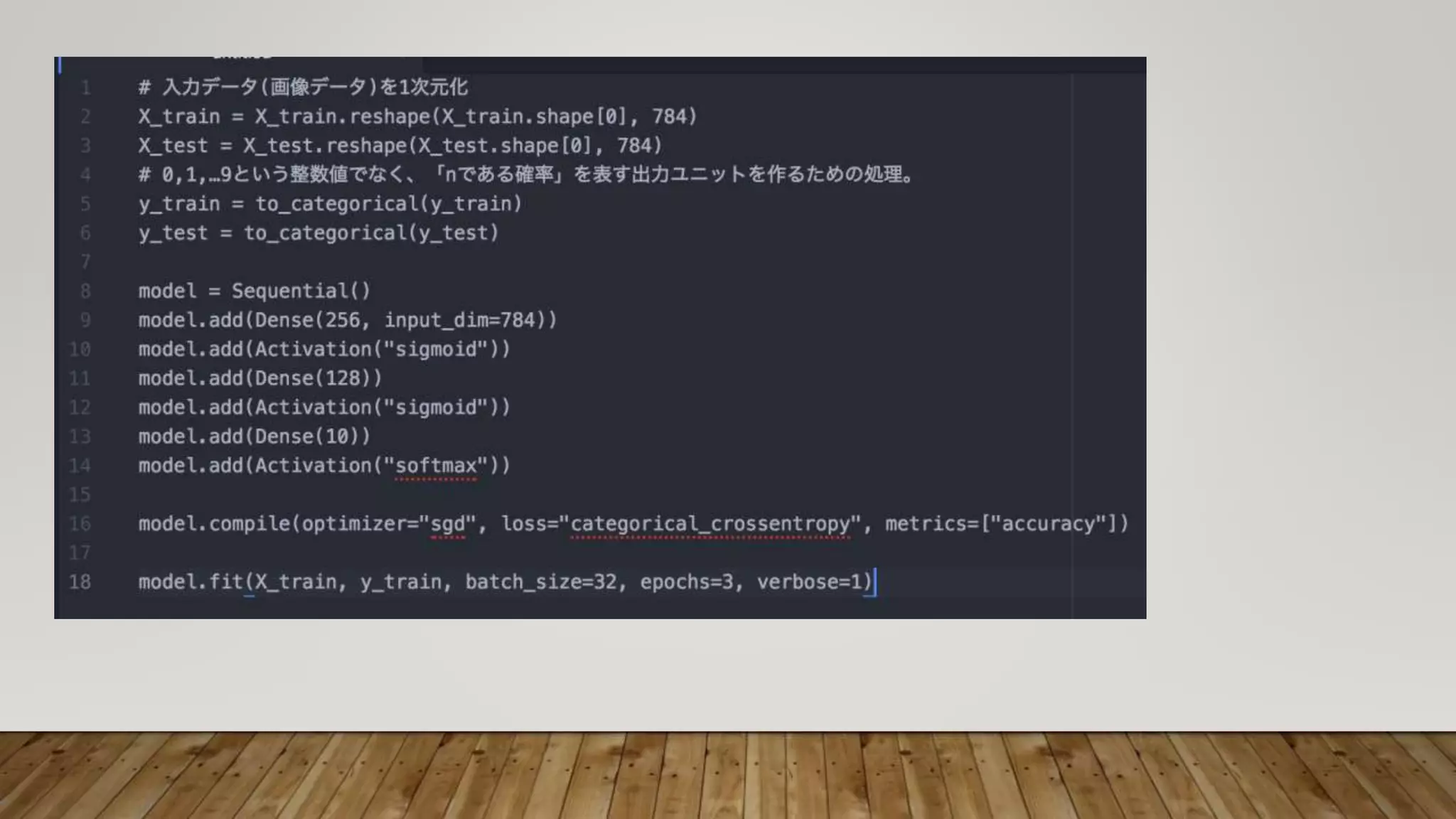

9. 「分類」を行う場合は、
ラベルは1次元から
「ラベルnに入る確信度」
を表す10次元のデータに変換。

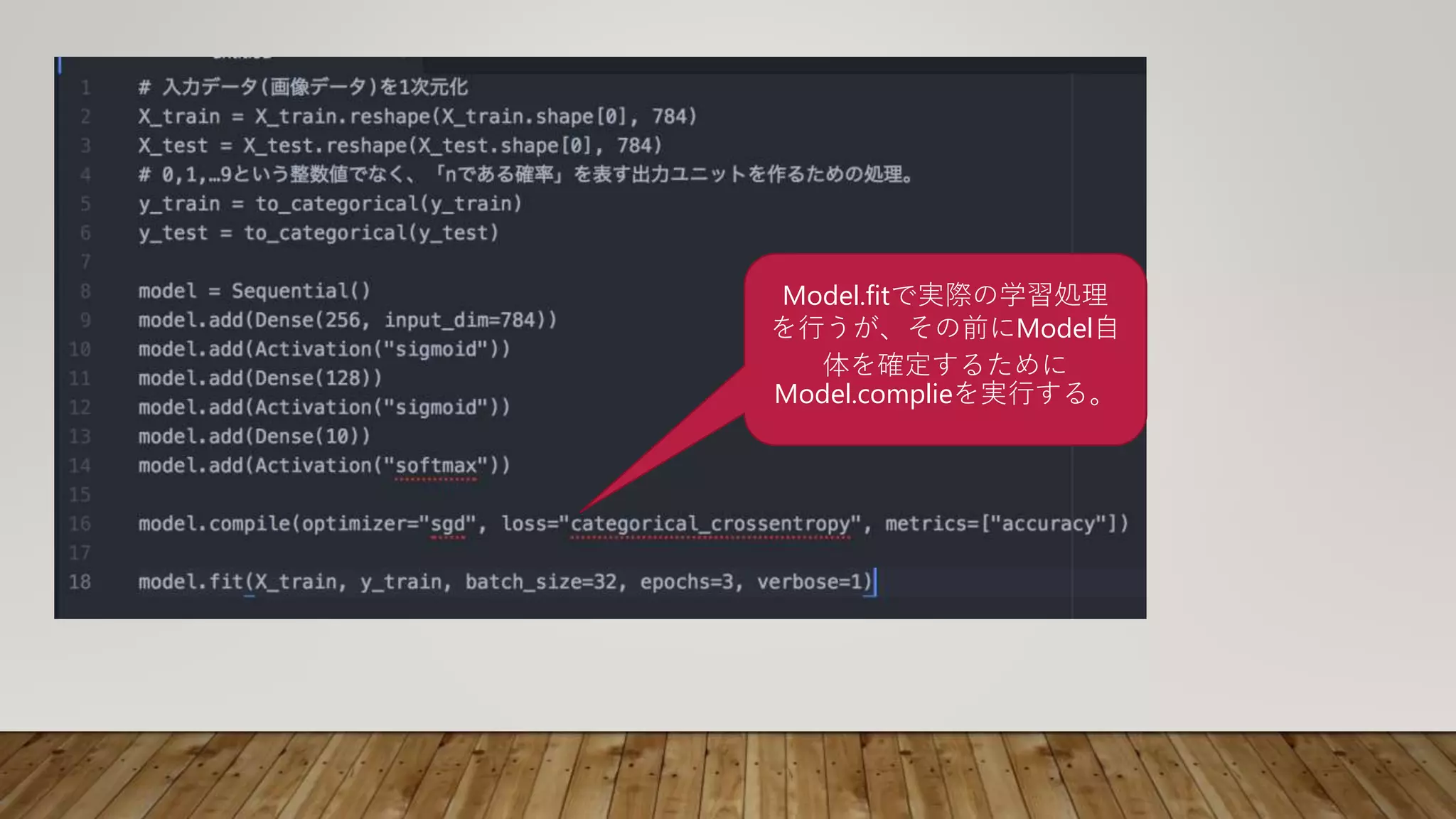

11. Model.fitで実際の学習処理
を行うが、その前にModel自
体を確定するために
Model.complieを実行する。

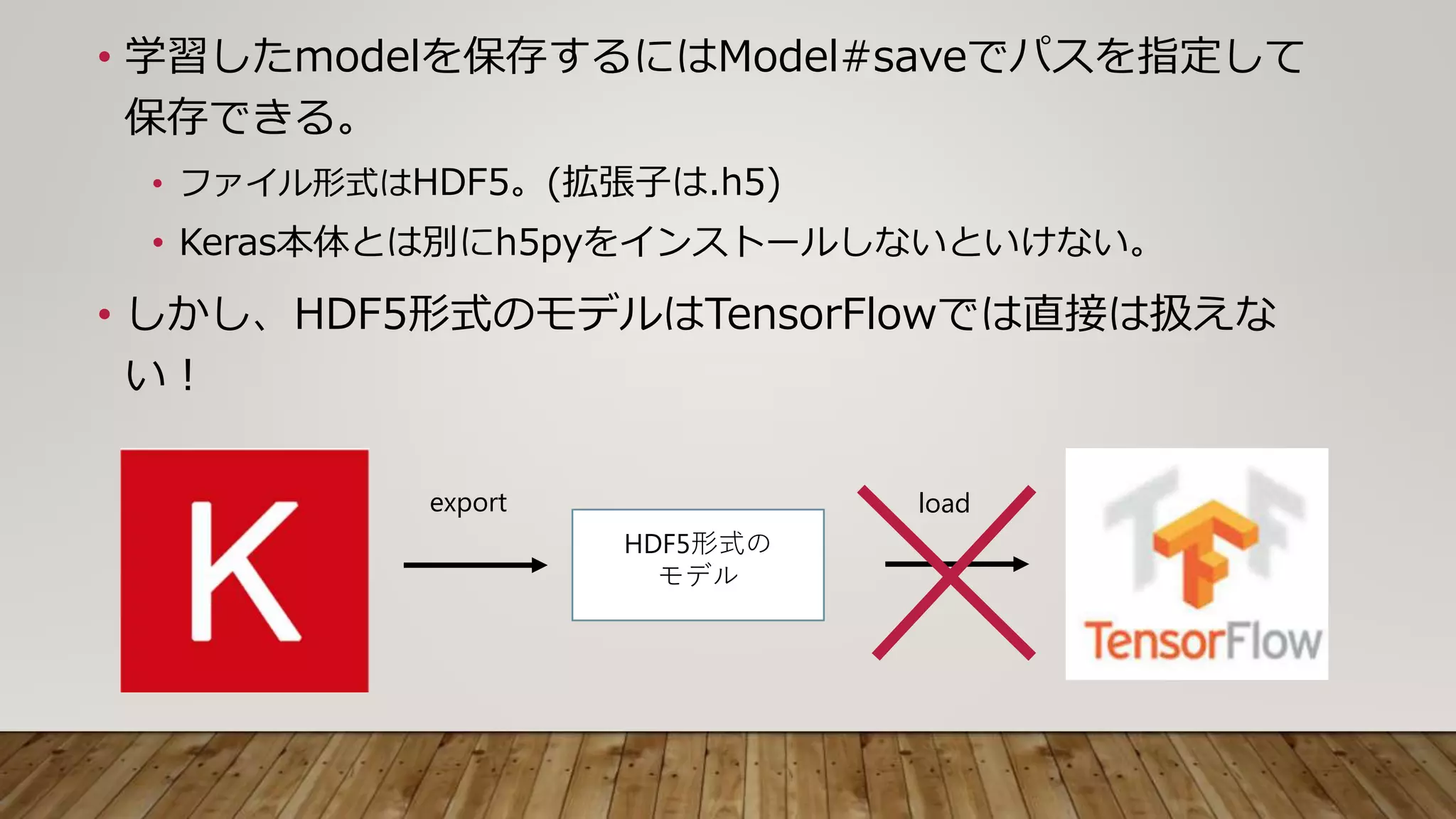

12. • 学習したmodelを保存するにはModel#saveでパスを指定して
保存できる。
• ファイル形式はHDF5。(拡張子は.h5)
• Keras本体とは別にh5pyをインストールしないといけない。
• しかし、HDF5形式のモデルはTensorFlowでは直接は扱えな
い！
HDF5形式の
モデル
export load

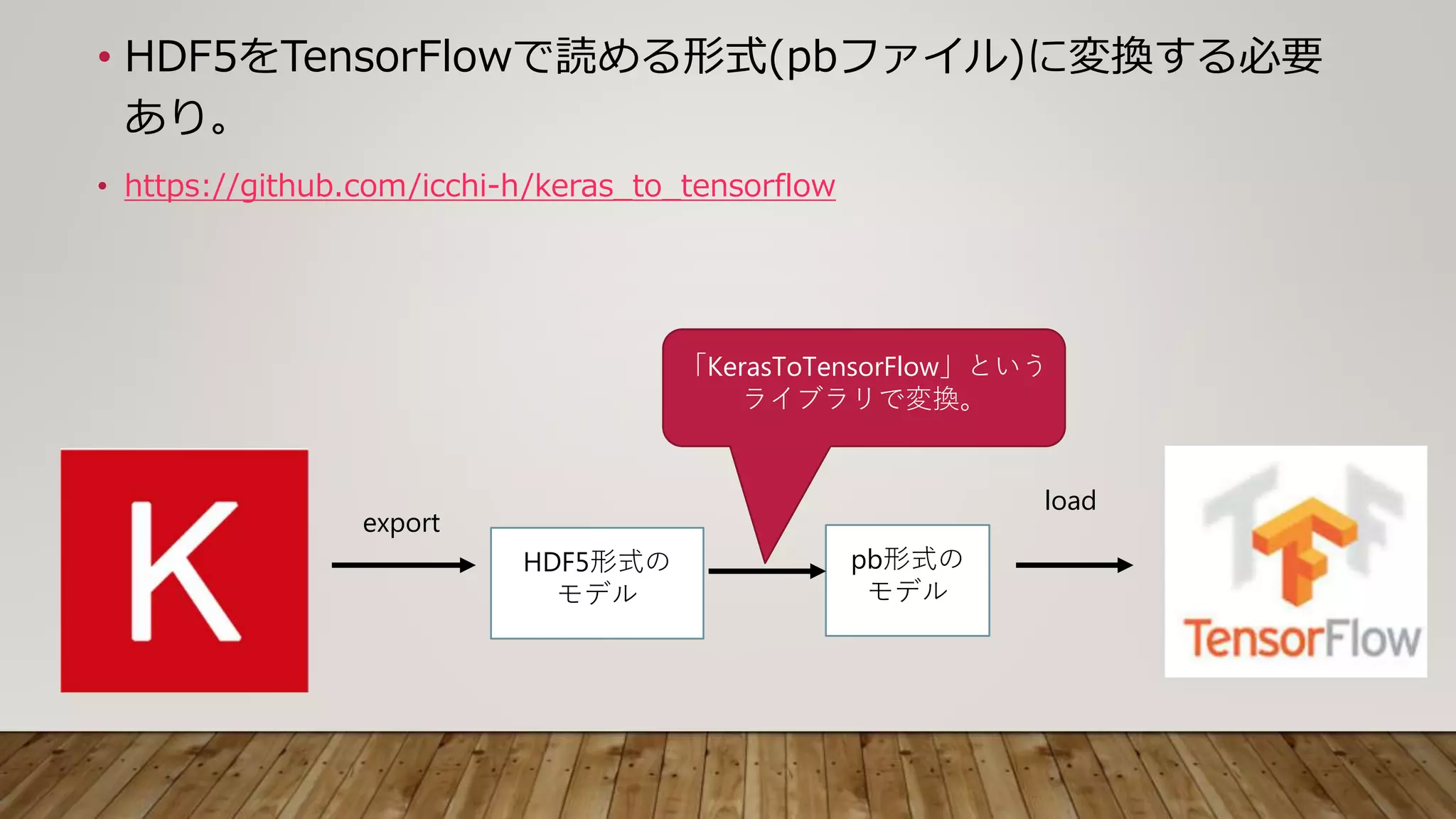

13. • HDF5をTensorFlowで読める形式(pbファイル)に変換する必要
あり。
• https://github.com/icchi-h/keras_to_tensorflow
HDF5形式の
モデル
export
load
pb形式の
モデル
「KerasToTensorFlow」という
ライブラリで変換。

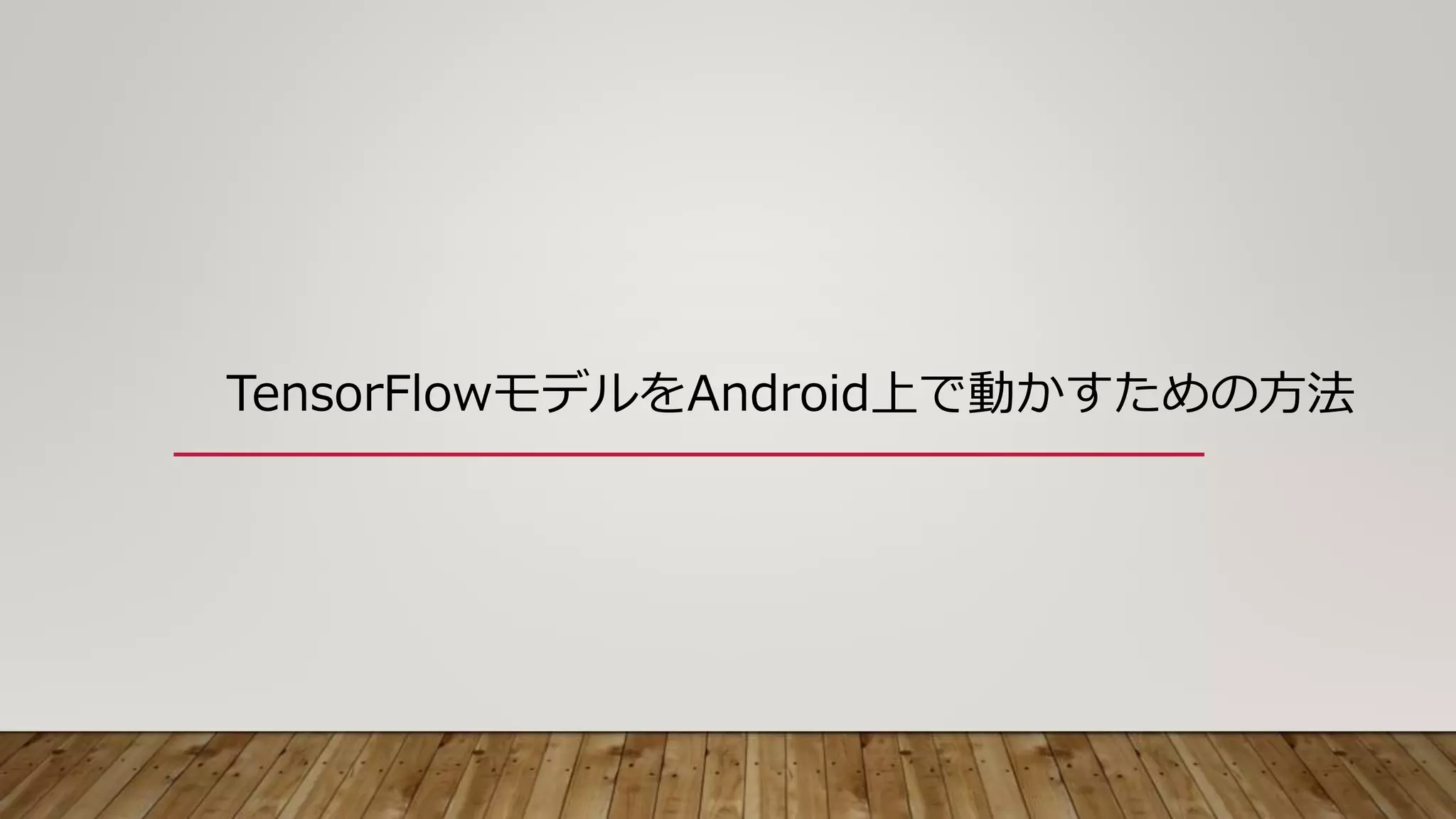

14. TensorFlowモデルをAndroid上で動かすための方法

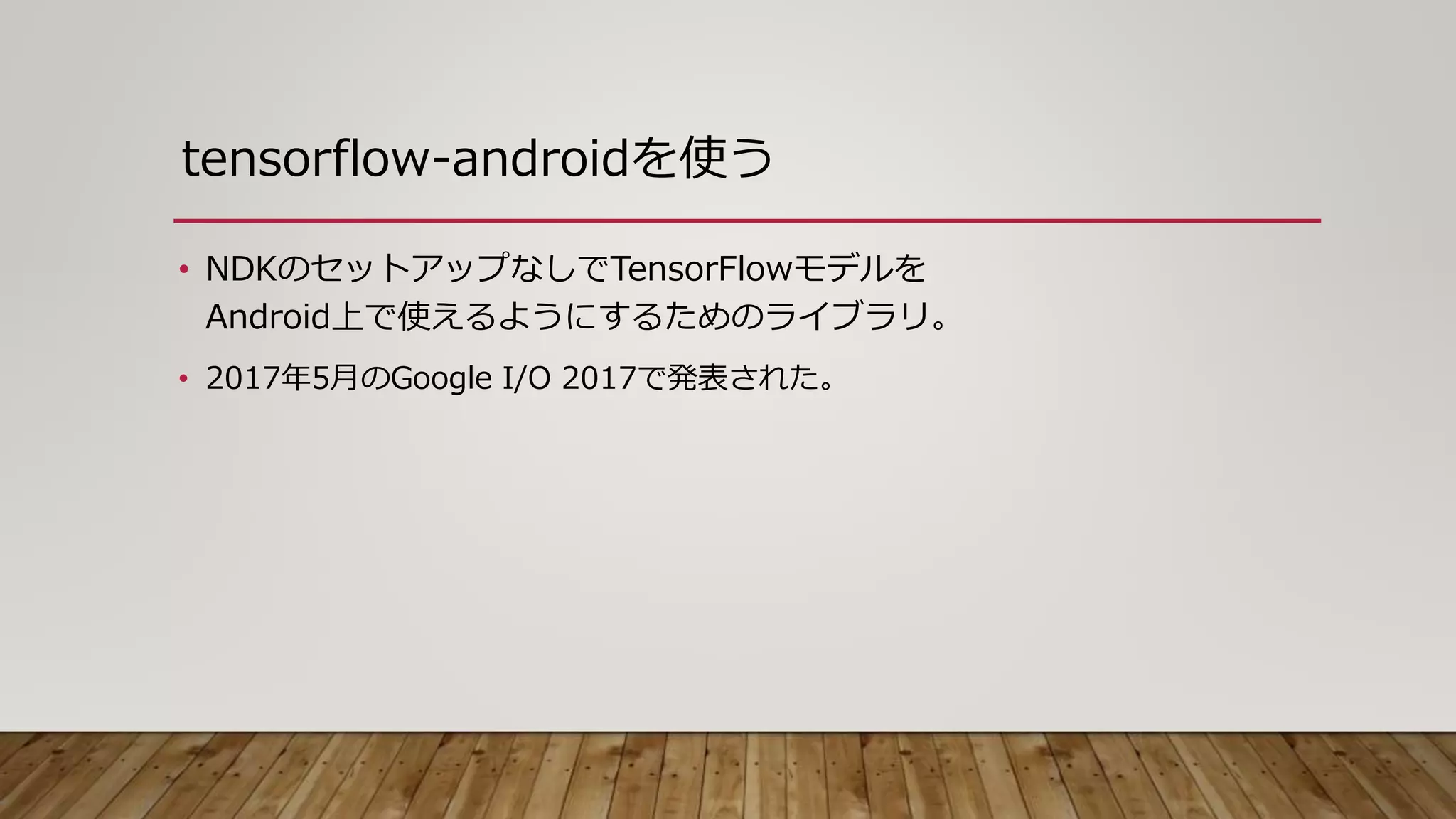

15. tensorflow-androidを使う
• NDKのセットアップなしでTensorFlowモデルを
Android上で使えるようにするためのライブラリ。
• 2017年5月のGoogle I/O 2017で発表された。

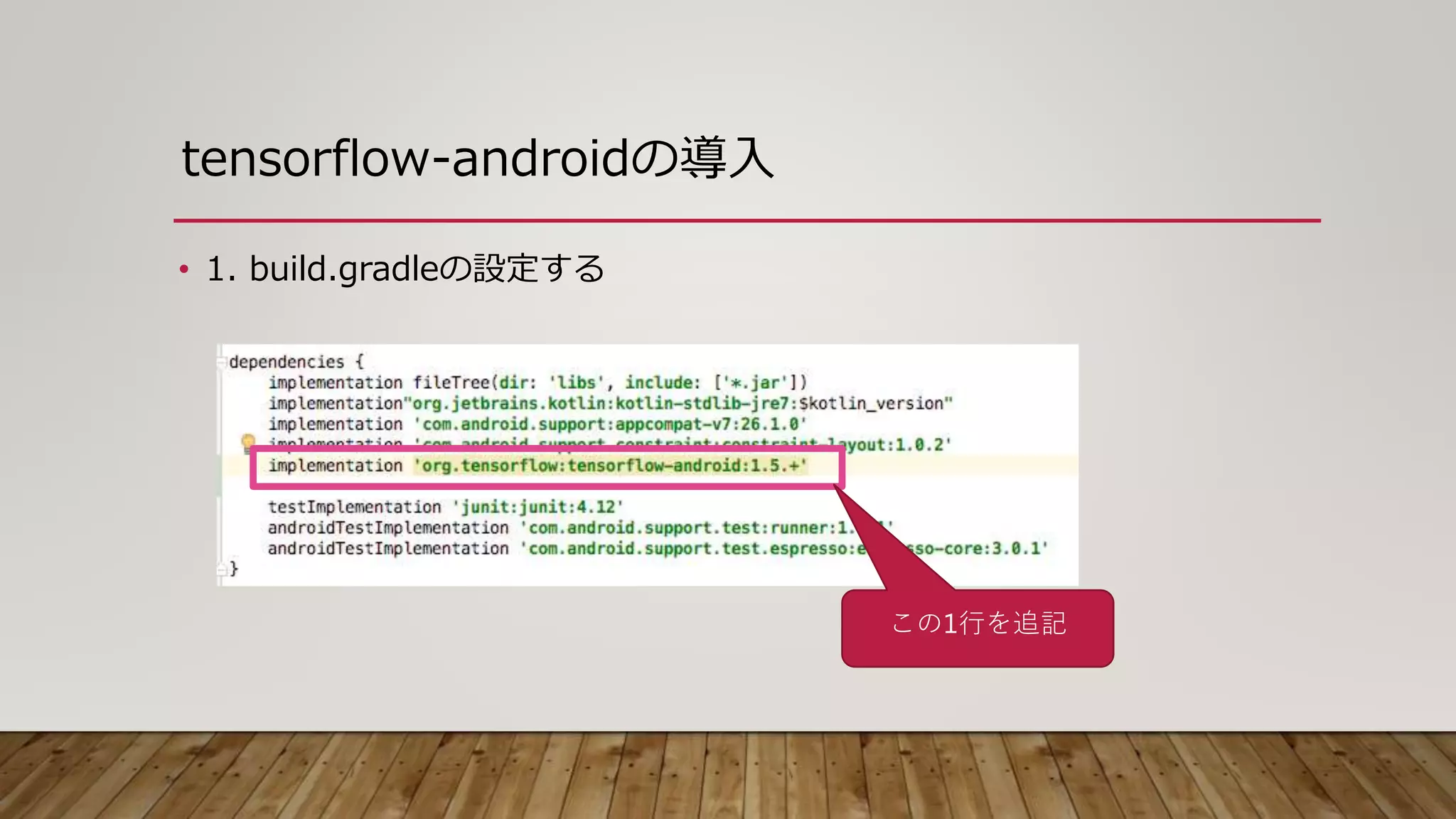

16. tensorflow-androidの導入
• 1. build.gradleの設定する
この1行を追記

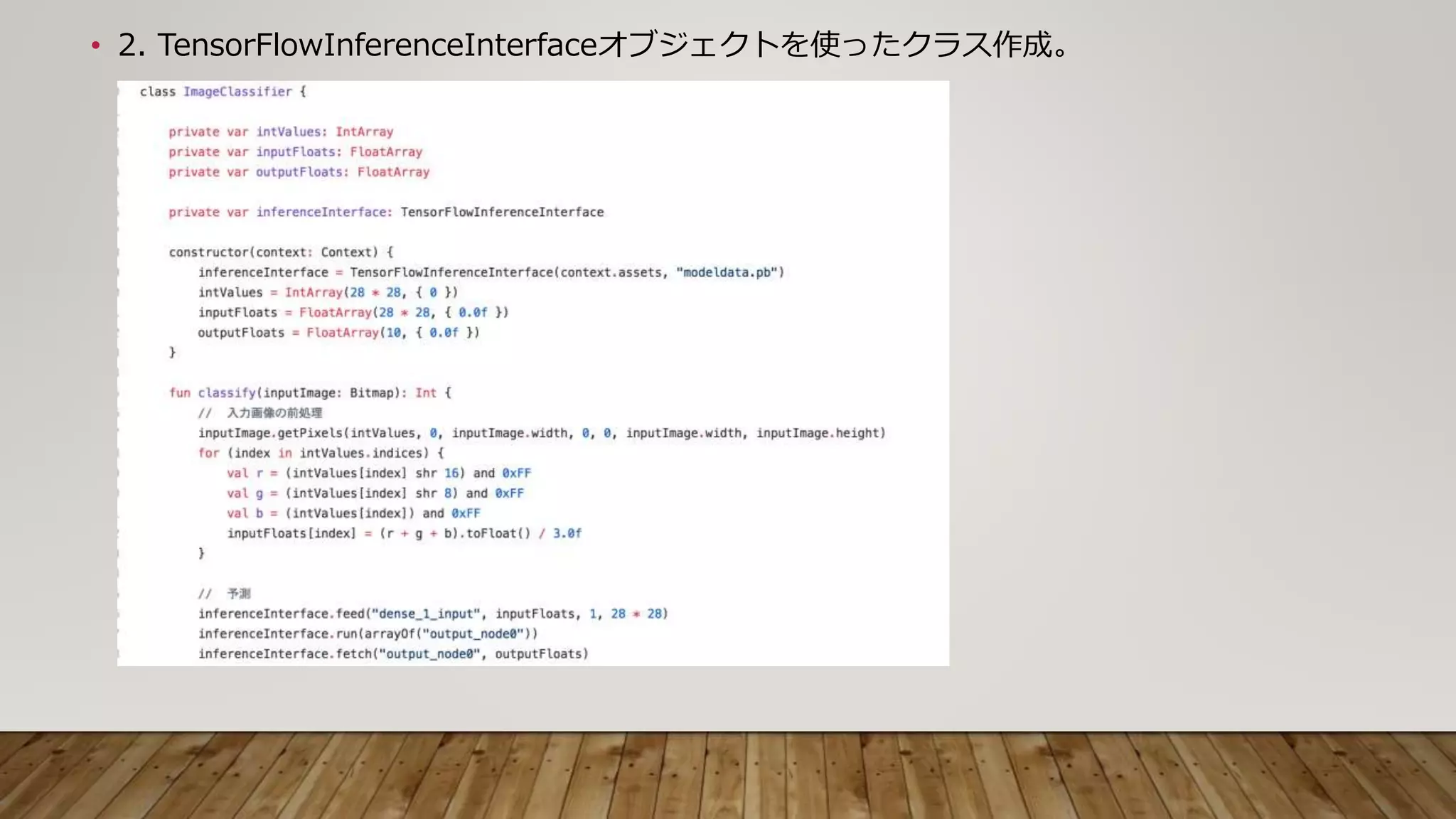

17. • 2. TensorFlowInferenceInterfaceオブジェクトを使ったクラス作成。

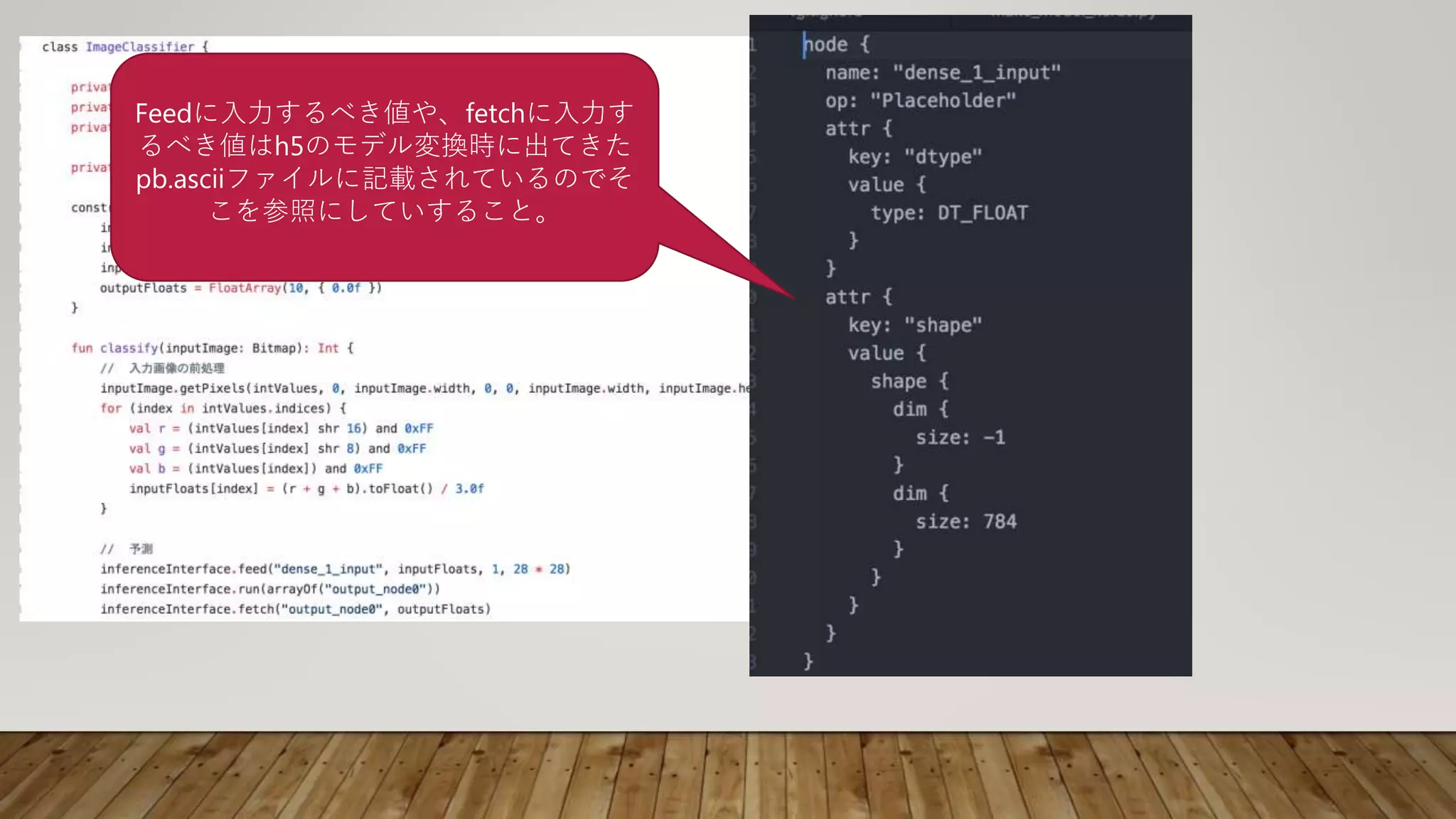

18. Feedに入力するべき値や、fetchに入力す
るべき値はh5のモデル変換時に出てきた
pb.asciiファイルに記載されているのでそ
こを参照にしていすること。

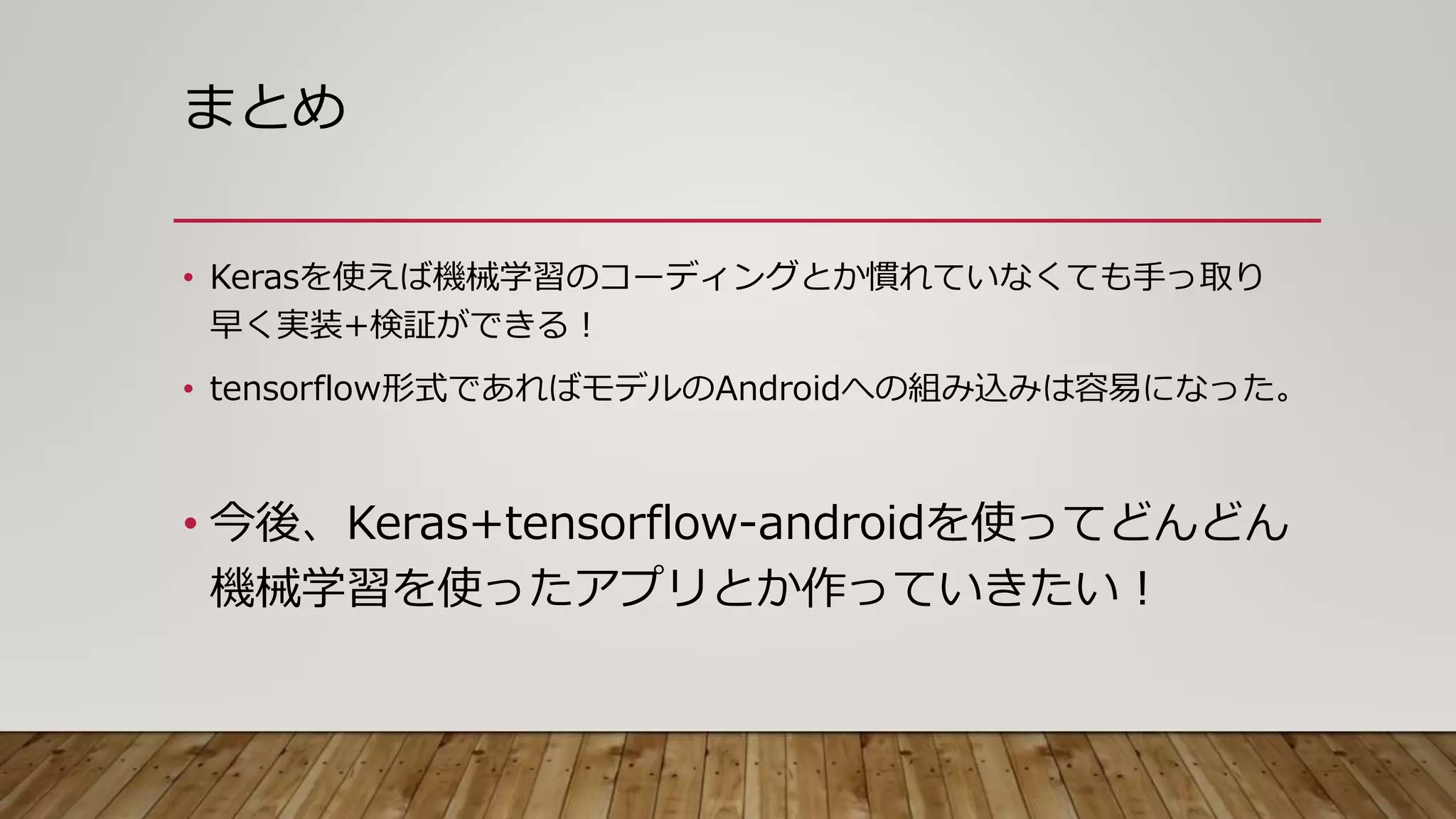

19. まとめ
• Kerasを使えば機械学習のコーディングとか慣れていなくても手っ取り
早く実装+検証ができる！
• tensorflow形式であればモデルのAndroidへの組み込みは容易になった。
• 今後、Keras+tensorflow-androidを使ってどんどん
機械学習を使ったアプリとか作っていきたい！

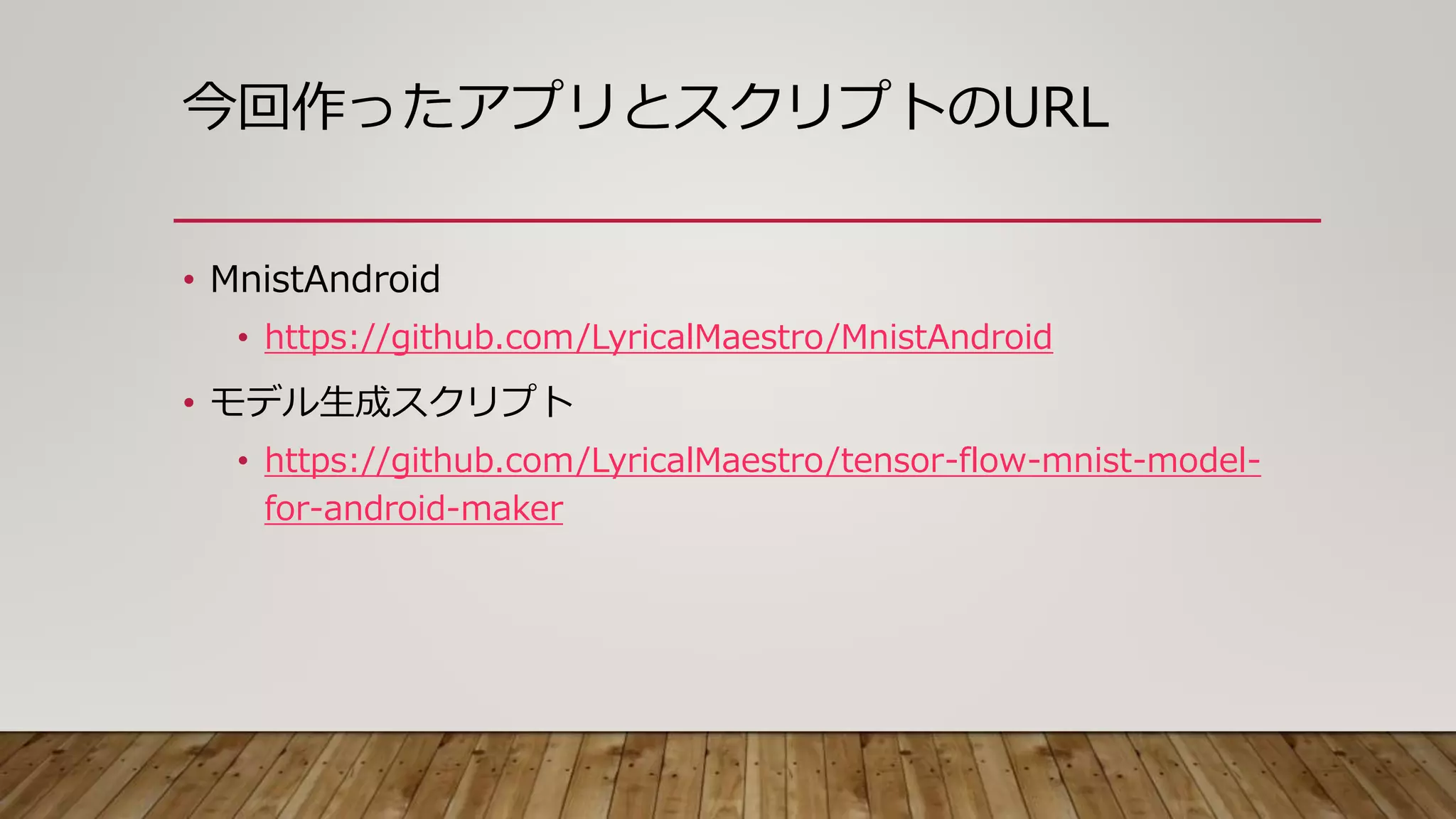

20. 今回作ったアプリとスクリプトのURL
• MnistAndroid
• https://github.com/LyricalMaestro/MnistAndroid
• モデル生成スクリプト
• https://github.com/LyricalMaestro/tensor-flow-mnist-model-
for-android-maker

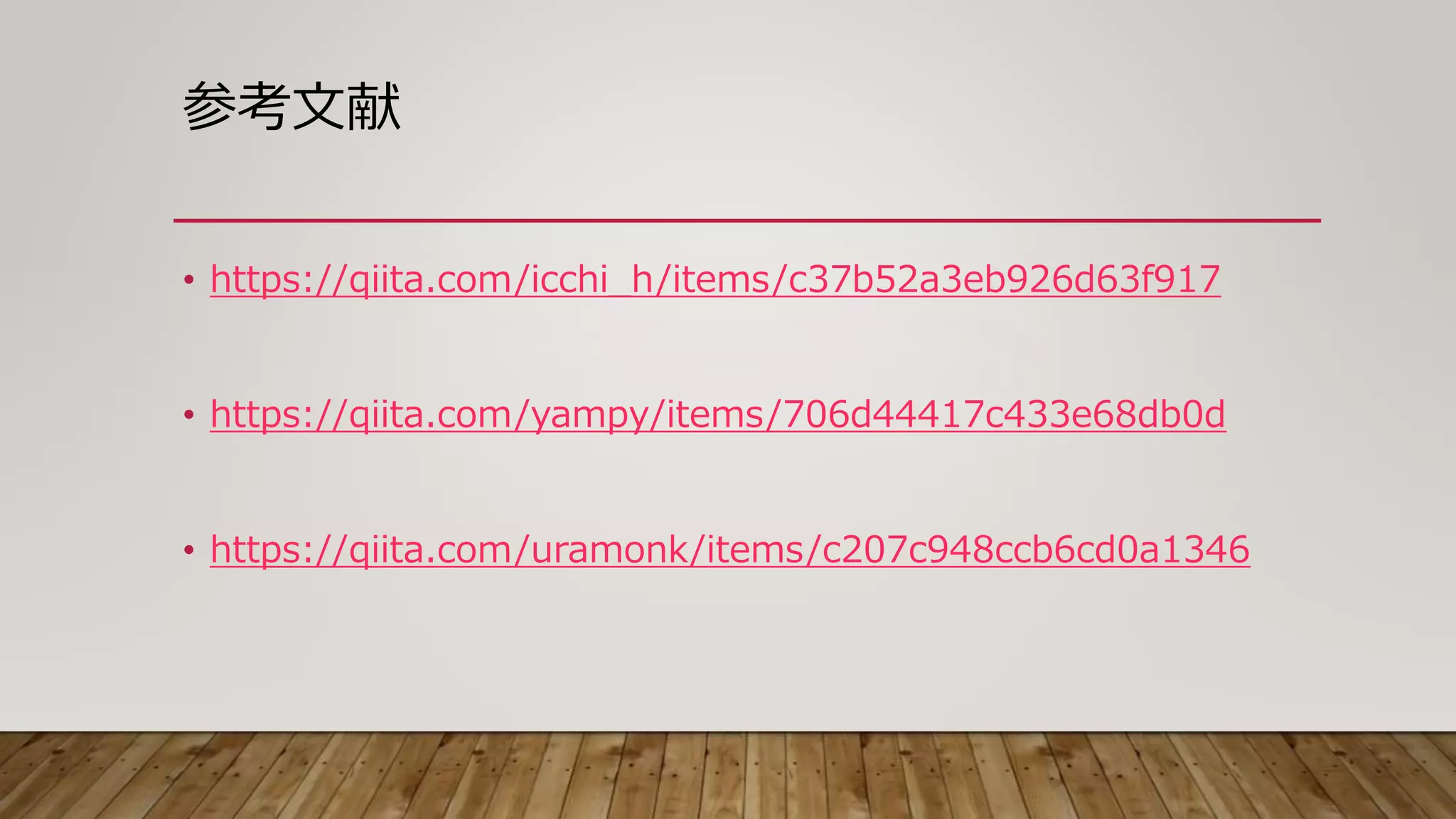

21. 参考文献
• https://qiita.com/icchi_h/items/c37b52a3eb926d63f917
• https://qiita.com/yampy/items/706d44417c433e68db0d
• https://qiita.com/uramonk/items/c207c948ccb6cd0a1346
