EFI System 8 “How To”   Field Specialist training

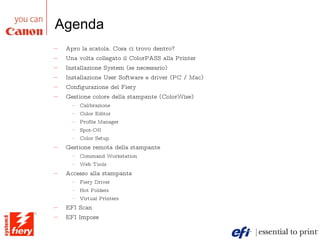

Agenda Apro la scatola. Cosa ci trovo dentro? Una volta collegato il ColorPASS alla Printer Installazione System (se necessario)  Installazione User Software e driver (PC / Mac) Configurazione del Fiery Gestione colore della stampante (ColorWise) Calibrazione Color Editor Profile Manager Spot-ON Color Setup Gestione remota della stampante Command Workstation Web Tools Accesso alla stampante Fiery Driver Hot Folders Virtual Printers EFI Scan EFI Impose

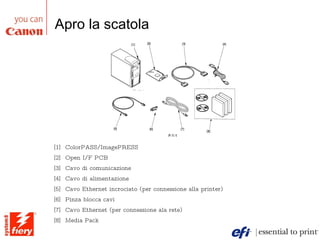

Apro la scatola [1]  ColorPASS/ImagePRESS [2]  Open I/F PCB [3]  Cavo di comunicazione  [4]  Cavo di alimentazione [5]  Cavo Ethernet incrociato (per connessione alla printer) [6]  Pinza blocca cavi [7]  Cavo Ethernet (per connessione ala rete) [8]  Media Pack

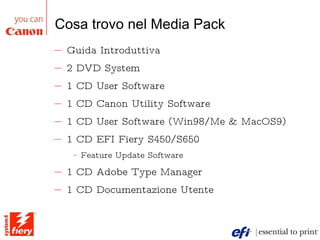

Cosa trovo nel Media Pack Guida Introduttiva 2 DVD System 1 CD User Software 1 CD Canon Utility Software 1 CD User Software (Win98/Me & MacOS9) 1 CD EFI Fiery S450/S650 Feature Update Software 1 CD Adobe Type Manager 1 CD Documentazione Utente

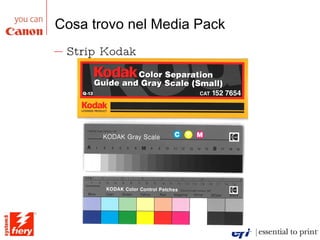

Cosa trovo nel Media Pack Strip Kodak
Una volta collegato il ColorPASS alla Printer Se il System Software non è già installato: Inserire il DVD 1 e riavviare il Controller Seguire le istruzioni a video per il completamento dell’istallazione Quando Richiesto inserire il DVD 2 Terminata l’installazione del System Se si dispone del ACI Kit procedere all’installazione dello User Software (utilizzare il DVD 2) per installare: Command Workstation  ColorWise Pro Tools Fiery Remote Scan Hot Folder ecc

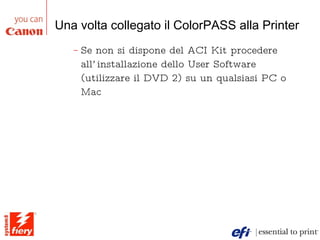

Una volta collegato il ColorPASS alla Printer Se non si dispone del ACI Kit procedere all’installazione dello User Software (utilizzare il DVD 2) su un qualsiasi PC o Mac

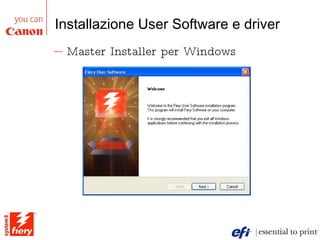

Installazione User Software e driver Master Installer per Windows

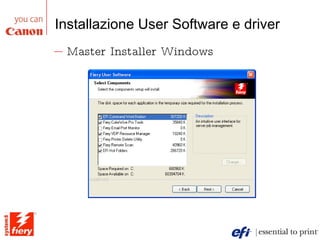

Installazione User Software e driver Master Installer Windows

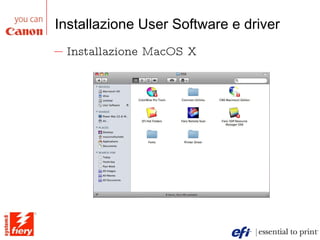

Installazione User Software e driver Installazione MacOS X

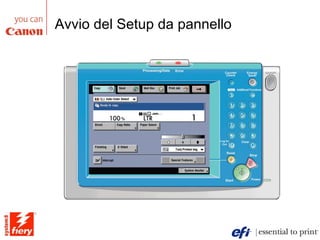

Avvio del Setup da pannello

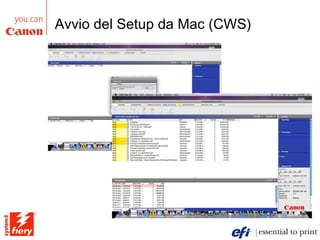

Avvio del Setup da Mac (CWS)

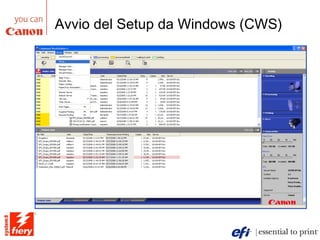

Avvio del Setup da Windows (CWS)

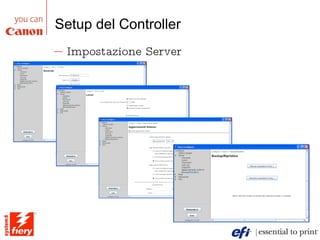

Setup del Controller Impostazione Server

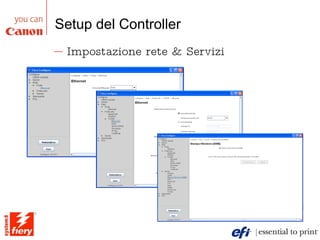

Setup del Controller Impostazione rete & Servizi

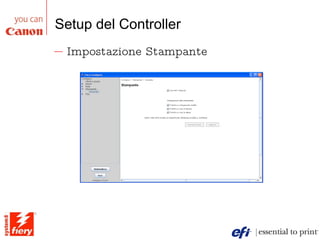

Setup del Controller Impostazione Stampante

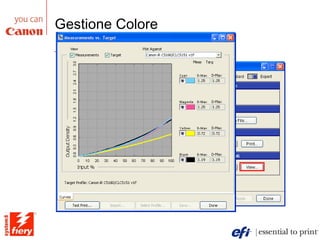

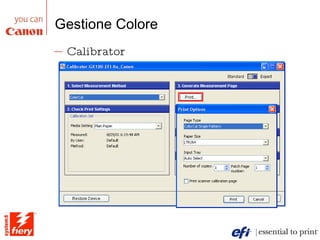

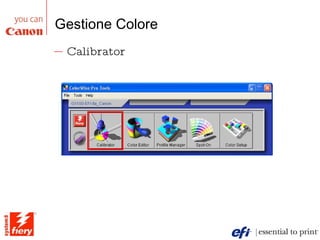

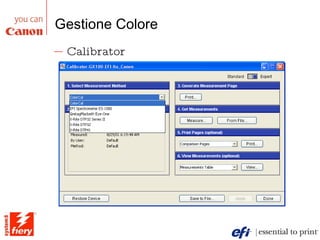

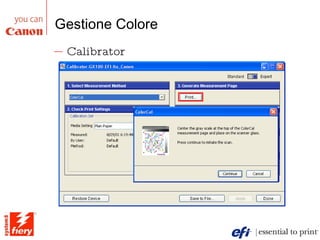

Gestione Colore Calibrator
Gestione Colore Calibrator
Gestione Colore Calibrator

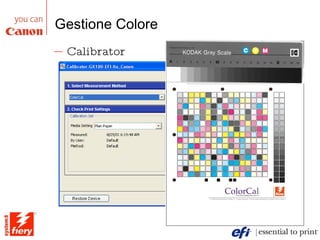

Gestione Colore Calibrator
Gestione Colore Calibrator
Gestione Colore Calibrator
Gestione Colore Calibrator

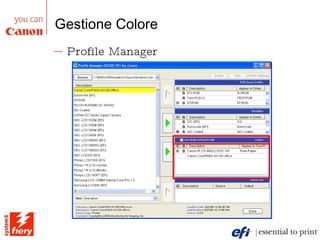

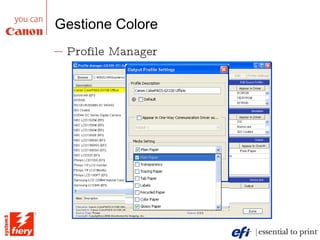

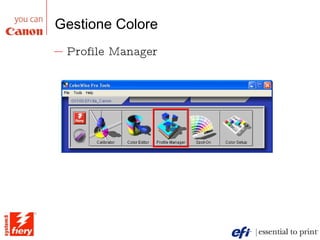

Gestione Colore Profile Manager
Gestione Colore Profile Manager
Gestione Colore Profile Manager

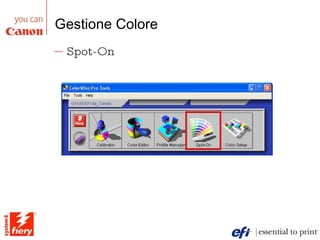

Gestione Colore Spot-On

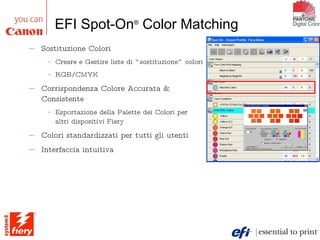

EFI Spot-On ®  Color Matching Sostituzione Colori Creare e Gestire liste di “sostituzione” colori RGB/CMYK Corrispondenza Colore Accurata & Consistente Esportazione della Palette dei Colori per altri dispositivi Fiery Colori standardizzati per tutti gli utenti Interfaccia intuitiva

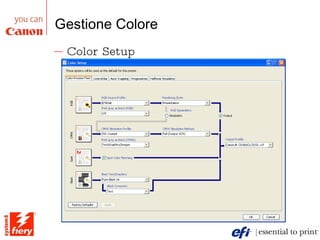

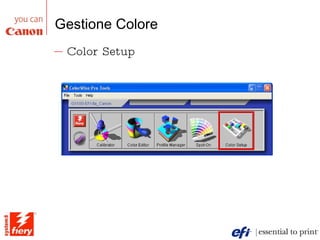

Gestione Colore Color Setup
Gestione Colore Color Setup

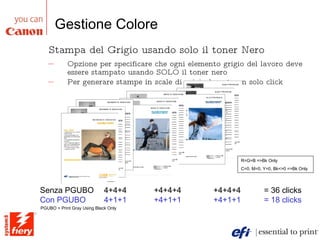

Gestione Colore  Stampa del Grigio usando solo il toner Nero Opzione per specificare che ogni elemento grigio del lavoro deve essere stampato usando SOLO il toner nero  Per generare stampe in scale di grigio è usato un solo click Senza PGUBO 4+4+4   +4+4+4   +4+4+4  = 36 clicks Con PGUBO 4+1+1   +4+1+1   +4+1+1 = 18 clicks Color Management PGUBO = Print Gray Using Black Only R=G=B =>Bk Only C=0, M=0, Y=0, Bk<>0 =>Bk Only
Gestione Colore Stampa il grigio usando solo il toner Nero Quale striscia di Grigio ritenete sia la migliore?

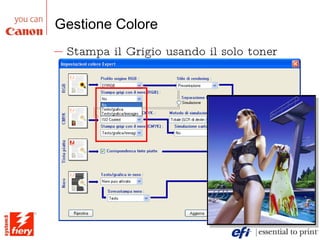

Gestione Colore Stampa il Grigio usando il solo toner Nero

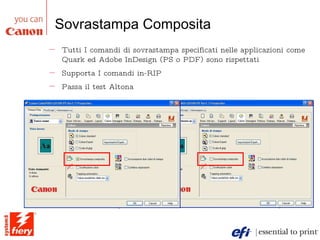

Sovrastampa Composita Tutti I comandi di sovrastampa specificati nelle applicazioni come Quark ed Adobe InDesign (PS o PDF) sono rispettati  Supporta I comandi in-RIP  Passa il test Altona

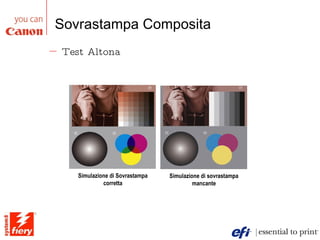

Sovrastampa Composita Test Altona Simulazione di Sovrastampa corretta Simulazione di sovrastampa mancante

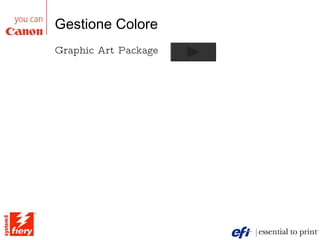

Gestione Colore Graphic Art Package

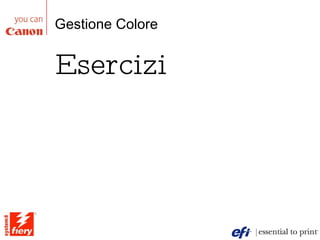

Gestione Colore Esercizi
Gestione Remota Command Workstation Web Tools

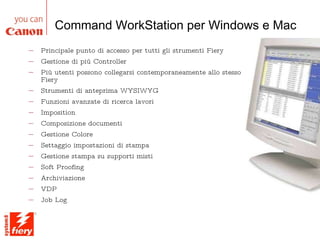

Principale punto di accesso per tutti gli strumenti Fiery Gestione di più Controller Più utenti possono collegarsi contemporaneamente allo stesso Fiery Strumenti di anteprima WYSIWYG Funzioni avanzate di ricerca lavori Imposition Composizione documenti Gestione Colore Settaggio impostazioni di stampa Gestione stampa su supporti misti Soft Proofing Archiviazione VDP Job Log Command WorkStation per Windows e Mac Gestione della stampa e accesso remoto

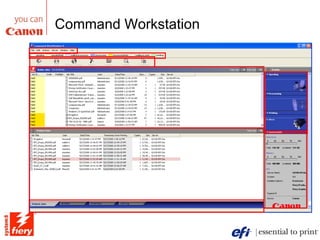

Command Workstation
Command Workstation Esercizio

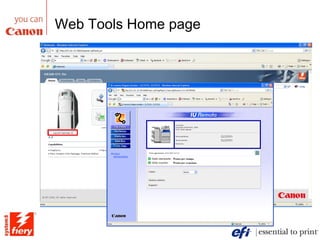

Web Tools Home page

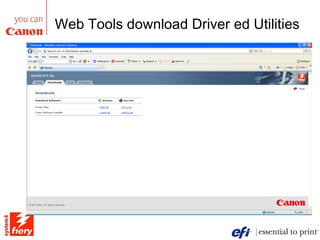

Web Tools download Driver ed Utilities

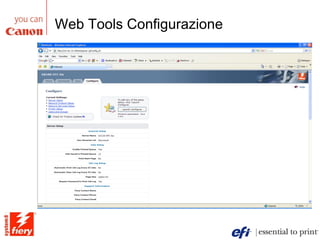

Web Tools Configurazione

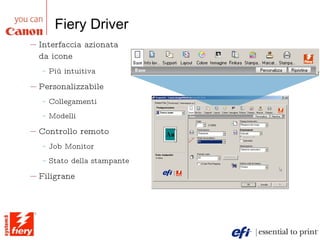

Fiery Driver Interfaccia azionata  da icone Più intuitiva Personalizzabile Collegamenti Modelli Controllo remoto Job Monitor Stato della stampante Filigrane Inoltro dei lavori e automazione

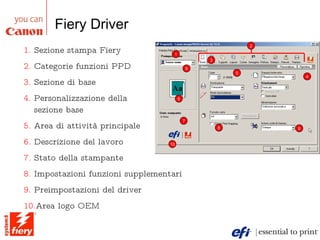

Fiery Driver Sezione stampa Fiery Categorie funzioni PPD Sezione di base Personalizzazione della  sezione base Area di attività principale Descrizione del lavoro Stato della stampante Impostazioni funzioni supplementari Preimpostazioni del driver Area logo OEM 1 3 4 5 6 7 8 9 10 8 2

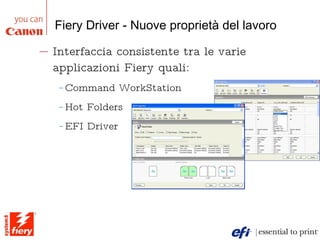

Fiery Driver - Nuove proprietà del lavoro Interfaccia consistente tra le varie applicazioni Fiery quali:  Command WorkStation Hot Folders EFI Driver Inoltro dei lavori e automazione
Fiery Driver - Nuove proprietà del lavoro Esercizio Inoltro dei lavori e automazione

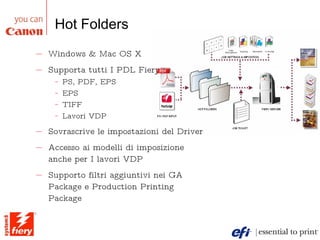

Hot Folders Windows & Mac OS X Supporta tutti I PDL Fiery :  PS, PDF, EPS  EPS  TIFF  Lavori VDP Sovrascrive le impostazioni del Driver Accesso ai modelli di imposizione anche per I lavori VDP  Supporto filtri aggiuntivi nei GA Package e Production Printing Package

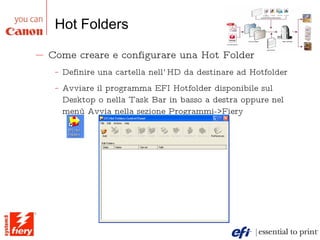

Hot Folders Come creare e configurare una Hot Folder Definire una cartella nell’HD da destinare ad Hotfolder Avviare il programma EFI Hotfolder disponibile sul Desktop o nella Task Bar in basso a destra oppure nel menù Avvia nella sezione Programmi->Fiery

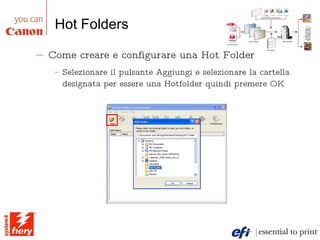

Hot Folders Come creare e configurare una Hot Folder Selezionare il pulsante Aggiungi e selezionare la cartella designata per essere una Hotfolder quindi premere OK

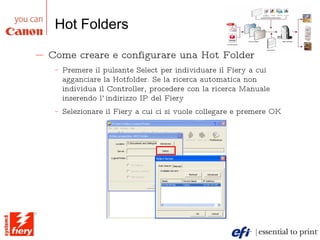

Hot Folders Come creare e configurare una Hot Folder Premere il pulsante Select per individuare il Fiery a cui agganciare la Hotfolder. Se la ricerca automatica non individua il Controller, procedere con la ricerca Manuale inserendo l’indirizzo IP del Fiery Selezionare il Fiery a cui ci si vuole collegare e premere OK

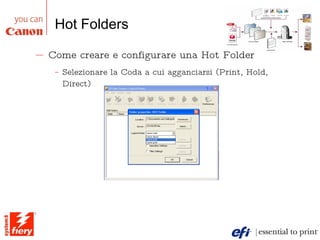

Hot Folders Come creare e configurare una Hot Folder Selezionare la Coda a cui agganciarsi (Print, Hold, Direct)

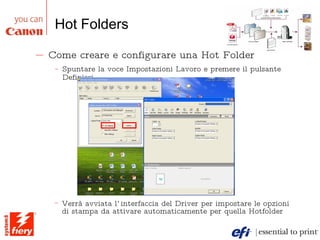

Hot Folders Come creare e configurare una Hot Folder Spuntare la voce Impostazioni Lavoro e premere il pulsante Definisci Verrà avviata l’interfaccia del Driver per impostare le opzioni di stampa da attivare automaticamente per quella Hotfolder

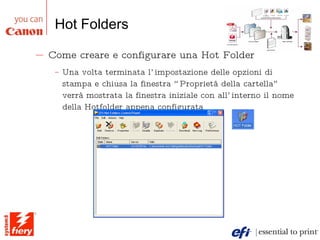

Hot Folders Come creare e configurare una Hot Folder Una volta terminata l’impostazione delle opzioni di stampa e chiusa la finestra “Proprietà della cartella” verrà mostrata la finestra iniziale con all’interno il nome della Hotfolder appena configurata

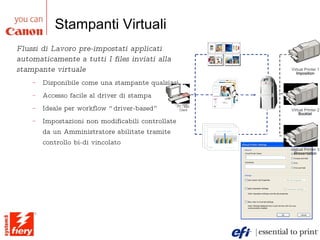

Stampanti Virtuali Flussi di Lavoro pre-impostati applicati automaticamente a tutti I files inviati alla stampante virtuale Disponibile come una stampante qualsiasi Accesso facile al driver di stampa Ideale per workflow “driver-based” Impostazioni non modificabili controllate da un Amministratore abilitate tramite controllo bi-di vincolato Electr onics Men’s  Fashio n Woman’ s  Fashion Virtual Printer 2 Booklet Virtual Printer 1 Imposition Virtual Printer 3 Presentation PC / Mac Client Electr onics Men’s  Fashio n Woman’ s  Fashion Electr onics Electr onics Men’s  Fashio n Men’s  Fashio n Woman’ s  Fashion Woman’ s  Fashion Virtual Printer 2 Booklet Virtual Printer 1 Imposition Virtual Printer 3 Presentation PC / Mac Client

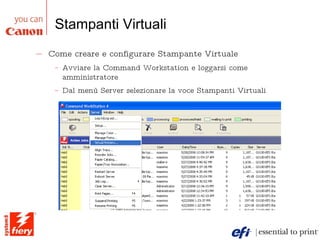

Stampanti Virtuali Come creare e configurare Stampante Virtuale Avviare la Command Workstation e loggarsi come amministratore Dal menù Server selezionare la voce Stampanti Virtuali

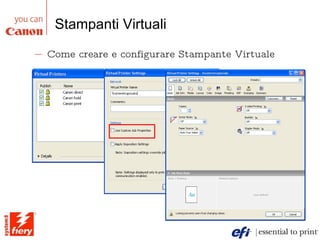

Stampanti Virtuali Come creare e configurare Stampante Virtuale

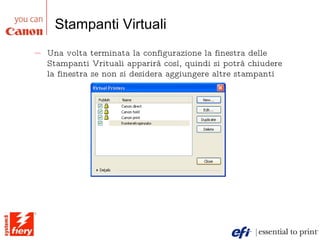

Stampanti Virtuali Una volta terminata la configurazione la finestra delle Stampanti Vrituali apparirà così, quindi si potrà chiudere la finestra se non si desidera aggiungere altre stampanti

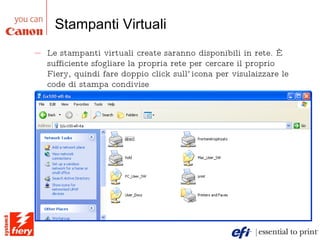

Stampanti Virtuali Le stampanti virtuali create saranno disponibili in rete. È sufficiente sfogliare la propria rete per cercare il proprio Fiery, quindi fare doppio click sull’icona per visulaizzare le code di stampa condivise

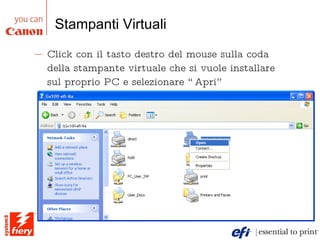

Stampanti Virtuali Click con il tasto destro del mouse sulla coda della stampante virtuale che si vuole installare sul proprio PC e selezionare “Apri”

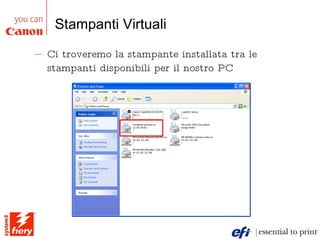

Stampanti Virtuali Ci troveremo la stampante installata tra le stampanti disponibili per il nostro PC

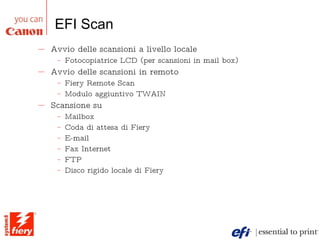

EFI Scan Avvio delle scansioni a livello locale Fotocopiatrice LCD (per scansioni in mail box) Avvio delle scansioni in remoto Fiery Remote Scan  Modulo aggiuntivo TWAIN Scansione su Mailbox Coda di attesa di Fiery E-mail Fax Internet FTP Disco rigido locale di Fiery

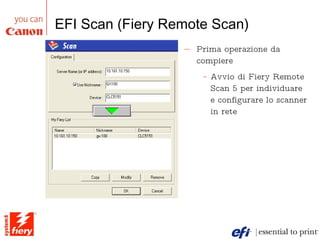

EFI Scan (Fiery Remote Scan) Prima operazione da compiere Avvio di Fiery Remote Scan 5 per individuare e configurare lo scanner in rete

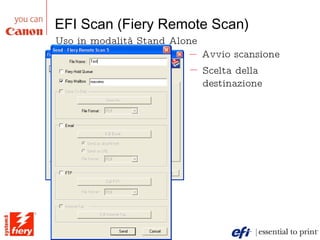

EFI Scan (Fiery Remote Scan) Avvio scansione Scelta della destinazione Uso in modalità Stand Alone

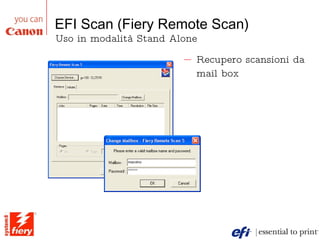

EFI Scan (Fiery Remote Scan) Recupero scansioni da mail box Uso in modalità Stand Alone

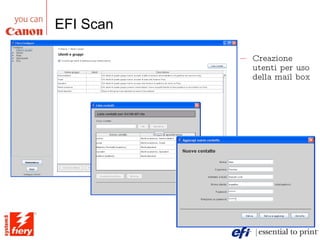

EFI Scan Creazione utenti per uso della mail box

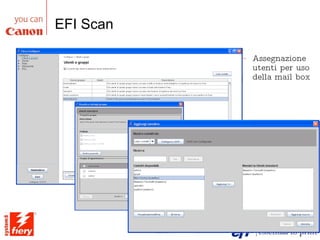

EFI Scan Assegnazione utenti per uso della mail box

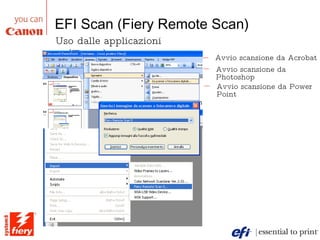

EFI Scan (Fiery Remote Scan) Avvio scansione da Acrobat Uso dalle applicazioni (Twain) Avvio scansione da Photoshop Avvio scansione da Power Point

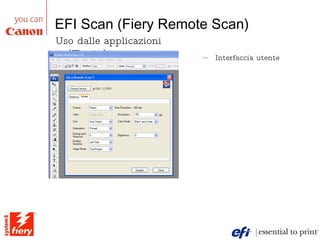

EFI Scan (Fiery Remote Scan) Interfaccia utente Uso dalle applicazioni (Twain)

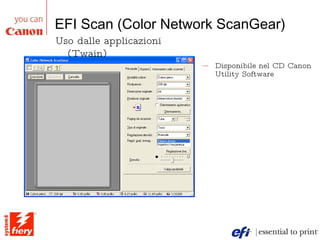

EFI Scan (Color Network ScanGear) Disponibile nel CD Canon Utility Software Uso dalle applicazioni (Twain)

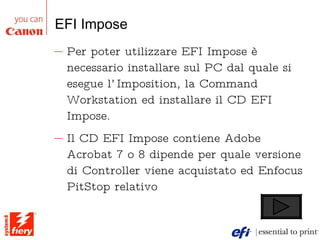

EFI Impose Per poter utilizzare EFI Impose è necessario installare sul PC dal quale si esegue l’Imposition, la Command Workstation ed installare il CD EFI Impose. Il CD EFI Impose contiene Adobe Acrobat 7 o 8 dipende per quale versione di Controller viene acquistato ed Enfocus PitStop relativo
TEST
Grazie per l’attenzione
