1. Perencanaan Tebal
Perkerasan
METODE ANALISA KOMPONEN
Oleh :
Alik Ansyori Alamsyah

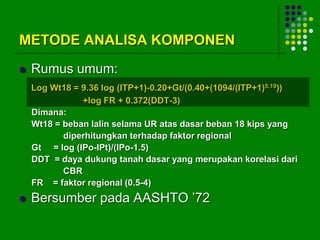

2. METODE ANALISA KOMPONEN
 Rumus umum:
Log Wt18 = 9.36 log (ITP+1)-0.20+Gt/(0.40+(1094/(ITP+1)5.19))
+log FR + 0.372(DDT-3)
Dimana:
Wt18 = beban lalin selama UR atas dasar beban 18 kips yang
diperhitungkan terhadap faktor regional
Gt = log (IPo-IPt)/(IPo-1.5)
DDT = daya dukung tanah dasar yang merupakan korelasi dari
CBR
FR = faktor regional (0.5-4)
 Bersumber pada AASHTO ’72

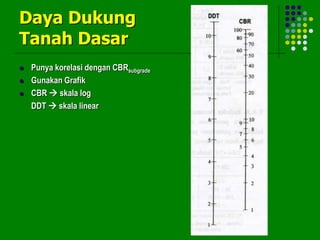

3. Daya Dukung
Tanah Dasar
 Punya korelasi dengan CBRsubgrade
 Gunakan Grafik
 CBR  skala log
DDT  skala linear

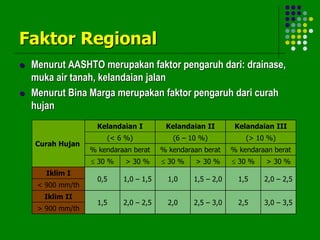

4. Faktor Regional
 Menurut AASHTO merupakan faktor pengaruh dari: drainase,
muka air tanah, kelandaian jalan
 Menurut Bina Marga merupakan faktor pengaruh dari curah
hujan
Curah Hujan
Kelandaian I Kelandaian II Kelandaian III
(< 6 %) (6 – 10 %) (> 10 %)
% kendaraan berat % kendaraan berat % kendaraan berat
 30 % > 30 %  30 % > 30 %  30 % > 30 %
Iklim I
0,5 1,0 – 1,5 1,0 1,5 – 2,0 1,5 2,0 – 2,5
< 900 mm/th
Iklim II
1,5 2,0 – 2,5 2,0 2,5 – 3,0 2,5 3,0 – 3,5
> 900 mm/th

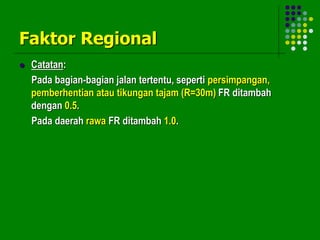

5. Faktor Regional
 Catatan:
Pada bagian-bagian jalan tertentu, seperti persimpangan,
pemberhentian atau tikungan tajam (R=30m) FR ditambah
dengan 0.5.
Pada daerah rawa FR ditambah 1.0.

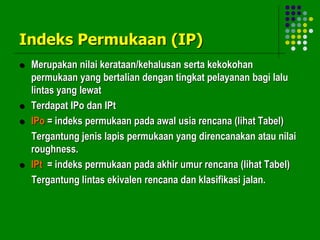

6. Indeks Permukaan (IP)
 Merupakan nilai kerataan/kehalusan serta kekokohan
permukaan yang bertalian dengan tingkat pelayanan bagi lalu
lintas yang lewat
 Terdapat IPo dan IPt
 IPo = indeks permukaan pada awal usia rencana (lihat Tabel)
Tergantung jenis lapis permukaan yang direncanakan atau nilai
roughness.
 IPt = indeks permukaan pada akhir umur rencana (lihat Tabel)
Tergantung lintas ekivalen rencana dan klasifikasi jalan.

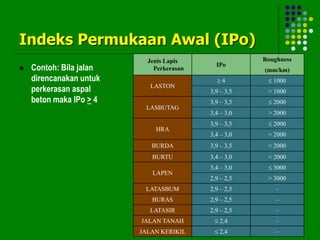

7. Indeks Permukaan Awal (IPo)
 Contoh: Bila jalan
direncanakan untuk
perkerasan aspal
beton maka IPo > 4
Jenis Lapis
Perkerasan
IPo
Roughness
(mm/km)
LASTON
 4  1000
3,9 – 3,5 > 1000
LASBUTAG
3,9 – 3,5  2000
3,4 – 3,0 > 2000
HRA
3,9 – 3,5  2000
3,4 – 3,0 > 2000
BURDA 3,9 – 3,5 < 2000
BURTU 3,4 – 3,0 < 2000
LAPEN
3,4 – 3,0  3000
2,9 – 2,5 > 3000
LATASBUM 2,9 – 2,5 –
BURAS 2,9 – 2,5 –
LATASIR 2,9 – 2,5 –
JALAN TANAH  2,4 –
JALAN KERIKIL  2,4 –

8. Indeks Permukaan Akhir (IPt)
 Pada proyek-proyek penunjang jalan, jalan murah atau jalan darurat maka
IP dapat diambil 1,0.
 LER merupakan ekivalen dari beban sumbu standar 8.16 ton
Lintas Ekivalen Rencana *) Klasifikasi Jalan
(LER) Lokal Kolektor Arteri Tol
< 10 1,0 – 1,5 1,5 1,5 – 2,0 –
10 – 100 1,5 1,5 – 2,0 2,0 –
100 – 1000 1,5 – 2,0 2,0 2,0 – 2,5 –
> 1000 – 2,0 – 2,5 2,5 2,5

9. Indeks Permukaan Akhir (IPt)
 IPt = 1.0  jalan rusak berat
 IPt = 1.5  jalan dengan tingkat pelayanan rendah
(jalan tidak terputus)
 IPt = 2.0  jalan dengan tingkat pelayanan rendah bagi jalan
yang masih mantap
 IPt = 2.5  jalan dengan kondisi permukaan masih cukup
baik
Contoh: Jalan tol IPt = 2.5 artinya pada perencanaan jalan tol
diharapkan pada akhir umur rencana kondisi jalan
masih cukup baik. Jalan tol tidak boleh IPt < 2.5, karena
jalan ini merupakan jalan bebas hambatan.

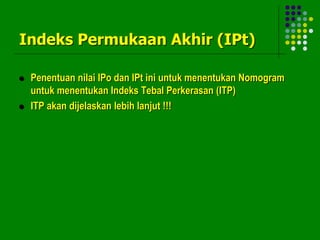

10. Indeks Permukaan Akhir (IPt)
 Penentuan nilai IPo dan IPt ini untuk menentukan Nomogram
untuk menentukan Indeks Tebal Perkerasan (ITP)
 ITP akan dijelaskan lebih lanjut !!!

11. Lintas Ekivalen Rencana (LER)
 LER = LET x FP
 FP = UR / 10
Contoh: umur rencana (UR) = 20 th  FP = 20 / 10 = 2
 LET = 0.5 (LEP + LEA)
 LEP = Σ LHR (1+i)n . C . E
 LEA = Σ LHR (1+i)UR . C . E

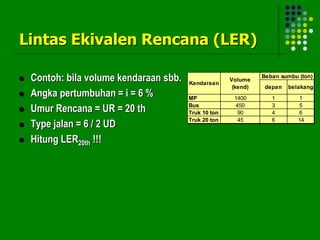

12. Lintas Ekivalen Rencana (LER)
 Contoh: bila volume kendaraan sbb.
 Angka pertumbuhan = i = 6 %
 Umur Rencana = UR = 20 th
 Type jalan = 6 / 2 UD
 Hitung LER20th !!!
depan belakang
MP 1400 1 1
Bus 450 3 5
Truk 10 ton 90 4 6
Truk 20 ton 45 6 14
Beban sumbu (ton)
Kendaraan
Volume
(kend)

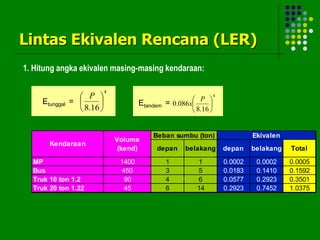

13. Lintas Ekivalen Rencana (LER)
depan belakang depan belakang Total
MP 1400 1 1 0.0002 0.0002 0.0005
Bus 450 3 5 0.0183 0.1410 0.1592
Truk 10 ton 1.2 90 4 6 0.0577 0.2923 0.3501
Truk 20 ton 1.22 45 6 14 0.2923 0.7452 1.0375
Beban sumbu (ton)
Kendaraan
Volume
(kend)
Ekivalen
4
16
.
8
086
.
0 




 P
x
4
16
.
8





 P
Etunggal = Etandem =
1. Hitung angka ekivalen masing-masing kendaraan:

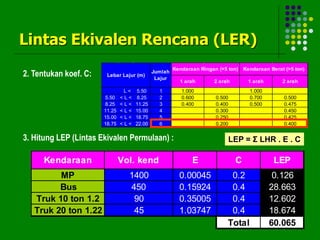

14. Lintas Ekivalen Rencana (LER)
1 arah 2 arah 1 arah 2 arah
L < 5.50 1 1.000 1.000
5.50 < L < 8.25 2 0.600 0.500 0.700 0.500
8.25 < L < 11.25 3 0.400 0.400 0.500 0.475
11.25 < L < 15.00 4 0.300 0.450
15.00 < L < 18.75 5 0.250 0.425
18.75 < L < 22.00 6 0.200 0.400
Kendaraan Ringan (<5 ton) Kendaraan Berat (>5 ton)
Lebar Lajur (m)
Jumlah
Lajur
3. Hitung LEP (Lintas Ekivalen Permulaan) : LEP = Σ LHR . E . C
2. Tentukan koef. C:
Kendaraan Vol. kend E C LEP
MP 1400 0.00045 0.2 0.126
Bus 450 0.15924 0.4 28.663
Truk 10 ton 1.2 90 0.35005 0.4 12.602
Truk 20 ton 1.22 45 1.03747 0.4 18.674
Total 60.065

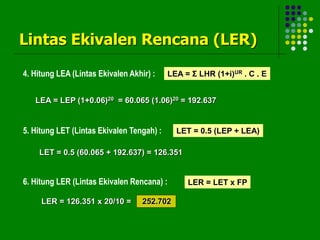

15. Lintas Ekivalen Rencana (LER)
4. Hitung LEA (Lintas Ekivalen Akhir) : LEA = Σ LHR (1+i)UR . C . E
LEA = LEP (1+0.06)20 = 60.065 (1.06)20 = 192.637
5. Hitung LET (Lintas Ekivalen Tengah) : LET = 0.5 (LEP + LEA)
LET = 0.5 (60.065 + 192.637) = 126.351
6. Hitung LER (Lintas Ekivalen Rencana) : LER = LET x FP
LER = 126.351 x 20/10 = 252.702

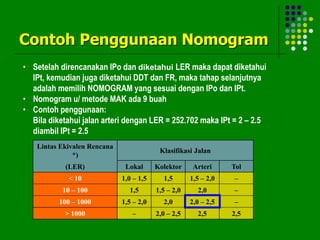

16. Contoh Penggunaan Nomogram
• Setelah direncanakan IPo dan diketahui LER maka dapat diketahui
IPt, kemudian juga diketahui DDT dan FR, maka tahap selanjutnya
adalah memilih NOMOGRAM yang sesuai dengan IPo dan IPt.
• Nomogram u/ metode MAK ada 9 buah
• Contoh penggunaan:
Bila diketahui jalan arteri dengan LER = 252.702 maka IPt = 2 – 2.5
diambil IPt = 2.5
Lintas Ekivalen Rencana
*)
Klasifikasi Jalan
(LER) Lokal Kolektor Arteri Tol
< 10 1,0 – 1,5 1,5 1,5 – 2,0 –
10 – 100 1,5 1,5 – 2,0 2,0 –
100 – 1000 1,5 – 2,0 2,0 2,0 – 2,5 –
> 1000 – 2,0 – 2,5 2,5 2,5

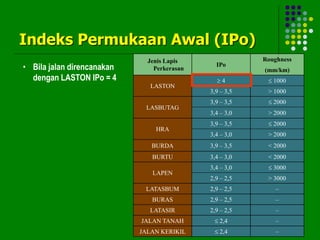

17. Indeks Permukaan Awal (IPo)
• Bila jalan direncanakan
dengan LASTON IPo = 4
Jenis Lapis
Perkerasan
IPo
Roughness
(mm/km)
LASTON
 4  1000
3,9 – 3,5 > 1000
LASBUTAG
3,9 – 3,5  2000
3,4 – 3,0 > 2000
HRA
3,9 – 3,5  2000
3,4 – 3,0 > 2000
BURDA 3,9 – 3,5 < 2000
BURTU 3,4 – 3,0 < 2000
LAPEN
3,4 – 3,0  3000
2,9 – 2,5 > 3000
LATASBUM 2,9 – 2,5 –
BURAS 2,9 – 2,5 –
LATASIR 2,9 – 2,5 –
JALAN TANAH  2,4 –
JALAN KERIKIL  2,4 –

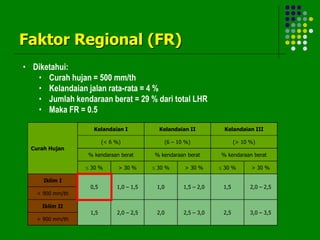

18. Faktor Regional (FR)
• Diketahui:
• Curah hujan = 500 mm/th
• Kelandaian jalan rata-rata = 4 %
• Jumlah kendaraan berat = 29 % dari total LHR
• Maka FR = 0.5
Curah Hujan
Kelandaian I Kelandaian II Kelandaian III
(< 6 %) (6 – 10 %) (> 10 %)
% kendaraan berat % kendaraan berat % kendaraan berat
 30 % > 30 %  30 % > 30 %  30 % > 30 %
Iklim I
0,5 1,0 – 1,5 1,0 1,5 – 2,0 1,5 2,0 – 2,5
< 900 mm/th
Iklim II
1,5 2,0 – 2,5 2,0 2,5 – 3,0 2,5 3,0 – 3,5
> 900 mm/th

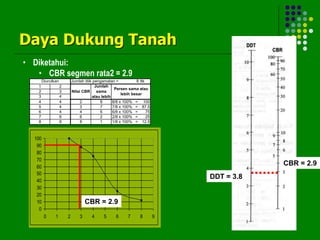

19. Daya Dukung Tanah
• Diketahui:
• CBR segmen rata2 = 2.9
Jumlah titik pengamatan = 8 ttk
1 2
2 3
3 4
4 4 2 8 8/8 x 100% = 100
5 4 3 7 7/8 x 100% = 87.5
6 4 4 6 6/8 x 100% = 75
7 6 6 2 2/8 x 100% = 25
8 8 8 1 1/8 x 100% = 12.5
Diurutkan
Nilai CBR
Jumlah
sama
atau lebih
Persen sama atau
lebih besar
0
10
20
30
40
50
60
70
80
90
100
0 1 2 3 4 5 6 7 8 9
CBR = 2.9
CBR = 2.9
DDT = 3.8

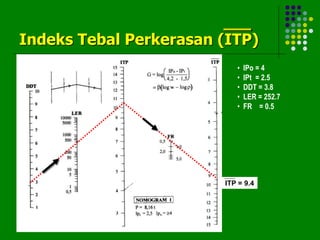

20. Indeks Tebal Perkerasan (ITP)
• IPo = 4
• IPt = 2.5
• DDT = 3.8
• LER = 252.7
• FR = 0.5
ITP = 9.4

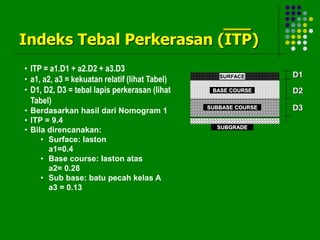

21. Indeks Tebal Perkerasan (ITP)
• ITP = a1.D1 + a2.D2 + a3.D3
• a1, a2, a3 = kekuatan relatif (lihat Tabel)
• D1, D2, D3 = tebal lapis perkerasan (lihat
Tabel)
• Berdasarkan hasil dari Nomogram 1
• ITP = 9.4
• Bila direncanakan:
• Surface: laston
a1=0.4
• Base course: laston atas
a2= 0.28
• Sub base: batu pecah kelas A
a3 = 0.13
SURFACE
BASE COURSE
SUBBASE COURSE
D1
D2
D3
SUBGRADE

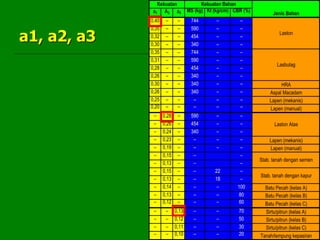

22. a1, a2, a3
a1 A2 a3 MS (kg) Kt (kg/cm) CBR (%)
0,40 – – 744 – –
0,35 – – 590 – –
0,32 – – 454 – –
0,30 – – 340 – –
0,35 – – 744 – –
0,31 – – 590 – –
0,28 – – 454 – –
0,26 – – 340 – –
0,30 – – 340 – – HRA
0,26 – – 340 – – Aspal Macadam
0,25 – – – – – Lapen (mekanis)
0,20 – – – – – Lapen (manual)
– 0,28 – 590 – –
– 0,26 – 454 – –
– 0,24 – 340 – –
– 0,23 – – – – Lapen (mekanis)
– 0,19 – – – – Lapen (manual)
– 0,15 – – –
– 0,13 – – –
– 0,15 – – 22 –
– 0,13 – – 18 –
– 0,14 – – – 100 Batu Pecah (kelas A)
– 0,13 – – – 80 Batu Pecah (kelas B)
– 0,12 – – – 60 Batu Pecah (kelas C)
– – 0,13 – – 70 Sirtu/pitrun (kelas A)
– – 0,12 – – 50 Sirtu/pitrun (kelas B)
– – 0,11 – – 30 Sirtu/pitrun (kelas C)
– – 0,10 – – 20 Tanah/lempung kepasiran
Lasbutag
Laston Atas
Stab. tanah dengan semen
Stab. tanah dengan kapur
Kekuatan Kekuatan Bahan
Jenis Bahan
Laston

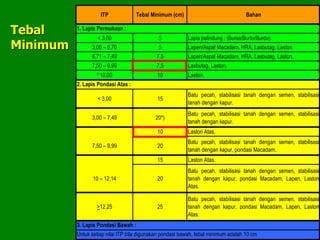

23. ITP Tebal Minimum (cm) Bahan
< 3,00 5 Lapis pelindung : (Buras/Burtu/Burda)
3,00 – 6,70 5 Lapen/Aspal Macadam, HRA, Lasbutag, Laston.
6,71 – 7,49 7,5 Lapen/Aspal Macadam, HRA, Lasbutag, Laston.
7,50 – 9,99 7,5 Lasbutag, Laston.
³ 10,00 10 Laston.
< 3,00 15
Batu pecah, stabilisasi tanah dengan semen, stabilisasi
tanah dengan kapur.
3,00 – 7,49 20*)
Batu pecah, stabilisasi tanah dengan semen, stabilisasi
tanah dengan kapur.
10 Laston Atas.
7,50 – 9,99 20
Batu pecah, stabilisasi tanah dengan semen, stabilisasi
tanah dengan kapur, pondasi Macadam.
15 Laston Atas.
10 – 12,14 20
Batu pecah, stabilisasi tanah dengan semen, stabilisasi
tanah dengan kapur, pondasi Macadam, Lapen, Laston
Atas.
>12,25 25
Batu pecah, stabilisasi tanah dengan semen, stabilisasi
tanah dengan kapur, pondasi Macadam, Lapen, Laston
Atas.
1. Lapis Permukaan :
2. Lapis Pondasi Atas :
3. Lapis Pondasi Bawah :
Untuk setiap nilai ITP bila digunakan pondasi bawah, tebal minimum adalah 10 cm
Tebal
Minimum

24. Indeks Tebal Perkerasan (ITP)
• ITP = a1.D1 + a2.D2 + a3.D3
• 9.4 = 0.4 x 7.5 + 0.28 x 10 + 0.13 x D3
• D3 = (9.4 – 3 – 2.8 ) / 0.13 = 27.7
• Dipakai D3 = 30 cm
• Jadi tebal perkerasan:
• D1 = 7.5 cm
• D2 = 10 cm
• D3 = 30 cm
• Total = 47.5 cm
SURFACE
BASE COURSE
SUBBASE COURSE
D1
D2
D3
SUBGRADE
CBR 2.9%
