[Td 2015]치즈케이크 팩토리는 알겠는데, 데이터 팩토리는 뭔가요(한기환)

한기환 / 한국마이크로스프트
Cheesecake factory는 알겠는데
Azure Data Factory 뭔가요

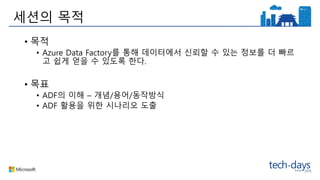

세션의 목적
• 목적
• Azure Data Factory를 통해 데이터에서 신뢰할 수 있는 정보를 더 빠르
고 쉽게 얻을 수 있도록 한다.
• 목표
• ADF의 이해 – 개념/용어/동작방식
• ADF 활용을 위한 시나리오 도출

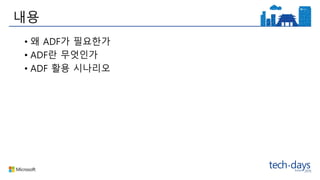

내용
• 왜 ADF가 필요한가
• ADF란 무엇인가
• ADF 활용 시나리오

전통적인 DW
5
데이터 소스
데이터 양의
폭증
1
실시간da
ta
2
비관계형 데이터
새로운 데이터
소스와 유형
3
클라우드
태생의 데이터
4

ETL Tool
(SSIS, etc)
EDW
(SQL Svr, Teradata, etc)
Extract
Original Data
Load
Transformed
Data
Transform
BI Tools
Data Marts
Data Lake(s)
Dashboards
Apps

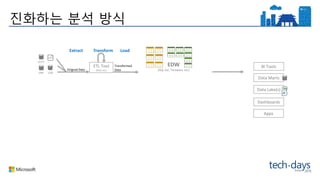

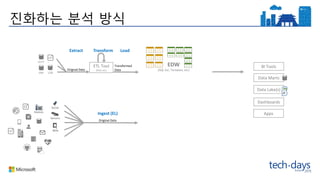

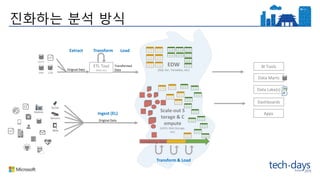

진화하는 분석 방식

ETL Tool
(SSIS, etc)
EDW
Extract
Original Data
Load
Transformed
Data
Transform
BI Tools
Ingest (EL)
Original Data
Data Marts
Data Lake(s)
Dashboards
Apps

ETL Tool
(SSIS, etc)
EDW
Extract
Original Data
Load
Transformed
Data
Transform
BI Tools
Ingest (EL)
Original Data
Scale-out S
torage & C
ompute
(HDFS, Blob Storage,
etc)
Transform & Load
Data Marts
Data Lake(s)
Dashboards
Apps
Streaming data

데이터 허브
(Storage & Compute)
데이터 소스
(Import From)
Move data
among Hubs
데이터 허브
(Storage & Compute)
데이터 소스
(Import From)
Ingest
연결&수집 변형&보강 배포
정보 생산:
Ingest
이동
BI Tools
Data Marts
Data Lake(s)
Dashboards
Apps

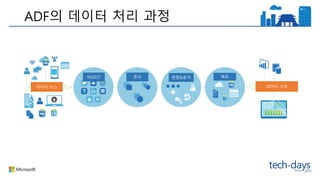

ADF의 데이터 처리 과정
INGEST 준비 변형&분석 배포
데이터 소스 데이터 소비

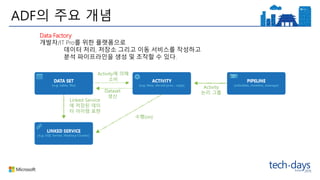

ADF의 주요 개념
Activity에 의해
소비
Dataset
생산
수행(on)
Activity
논리 그룹
Linked Service
에 저장된 데이
터 아이템 표현
Data Factory
개발자/IT Pro를 위한 플랫폼으로
데이터 처리, 저장소 그리고 이동 서비스를 작성하고
분석 파이프라인을 생성 및 조작할 수 있다.

데이터 소스
BI에서 소비
앱에 통합

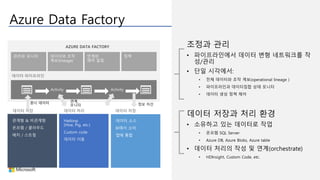

Azure Data Factory
조정과 관리
• 파이프라인에서 데이터 변형 네트워크를 작
성/관리
• 단일 시각에서:
• 전체 데이터와 조작 계보(operational lineage )
• 파이프라인과 데이터집합 상태 모니터
• 데이터 생성 정책 제어
데이터 저장과 처리 환경
• 소유하고 있는 데이터로 작업
• 온프렘 SQL Server
• Azure DB, Azure Blobs, Azure table
• 데이터 처리의 작성 및 연계(orchestrate)
• HDInsight, Custom Code, etc.
관계형 & 비관계형
온프렘 / 클라우드
배치 / 스트림
Hadoop
(Hive, Pig, etc.)
Custom code
데이터 이동
정보 자산원시 데이터 연계,
모니터

ADF로 운영에 필요한 정보 생산
• 조정과 일정관리
• 모니터링과 관리
• 데이터 계보

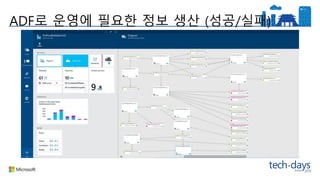

ADF로 운영에 필요한 정보 생산 (성공/실패)

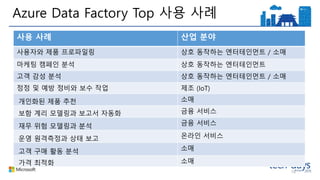

Azure Data Factory Top 사용 사례
18
사용 사례 산업 분야
사용자와 제품 프로파일링 상호 동작하는 엔터테인먼트 / 소매
마케팅 캠페인 분석 상호 동작하는 엔터테인먼트
고객 감성 분석 상호 동작하는 엔터테인먼트 / 소매
정정 및 예방 정비와 보수 작업 제조 (IoT)
개인화된 제품 추천 소매
보함 계리 모델링과 보고서 자동화 금융 서비스
재무 위험 모델링과 분석 금융 서비스
운영 원격측정과 상태 보고 온라인 서비스
고객 구매 활동 분석 소매
가격 최적화 소매

Azure Data Factory 고객
19
Studio A/B Windows Intune SQL Azure

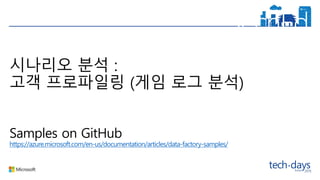

시나리오 분석 :
고객 프로파일링 (게임 로그 분석)
Samples on GitHub
https://azure.microsoft.com/en-us/documentation/articles/data-factory-samples/

게임 콘솔
핸드헬드 장치
PC
User

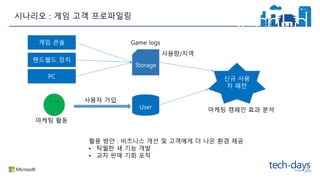

시나리오 : 게임 고객 프로파일링
Game logs
신규 사용
자 패턴
사용량/지역
활용 방안 : 비즈니스 개선 및 고객에게 더 나은 환경 제공
• 탁월한 새 기능 개발
• 교차 판매 기회 포착
마케팅 캠페인 효과 분석
사용자 가입
마케팅 활동
Storage

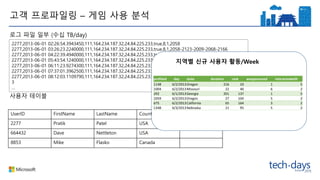

고객 프로파일링 – 게임 사용 분석
2277,2013-06-01 02:26:54.3943450,111,164.234.187.32,24.84.225.233,true,8,1,2058
2277,2013-06-01 03:26:23.2240000,111,164.234.187.32,24.84.225.233,true,8,1,2058-2123-2009-2068-2166
2277,2013-06-01 04:22:39.4940000,111,164.234.187.32,24.84.225.233,true,8,1,
2277,2013-06-01 05:43:54.1240000,111,164.234.187.32,24.84.225.233,true,8,1,2058-225545-2309-2068-2166
2277,2013-06-01 06:11:23.9274300,111,164.234.187.32,24.84.225.233,true,8,1,223-2123-2009-4229-9936623
2277,2013-06-01 07:37:01.3962500,111,164.234.187.32,24.84.225.233,true,8,1,
2277,2013-06-01 08:12:03.1109790,111,164.234.187.32,24.84.225.233,true,8,1,234322-2123-2234234-12432-34432
3
…
로그 파일 일부 (수십 TB/day)
사용자 테이블
UserID FirstName LastName Country …
2277 Pratik Patel USA
664432 Dave Nettleton USA
8853 Mike Flasko Canada
지역별 신규 사용자 활동/Week
profileid day state duration rank weaponsused interactedwith
1148 6/2/2013Oregon 216 33 1 5
1004 6/2/2013Missouri 22 40 6 2
292 6/1/2013Georgia 201 137 1 5
1059 6/2/2013Oregon 27 104 5 2
675 6/2/2013California 65 164 3 2
1348 6/3/2013Nebraska 21 95 5 2

23

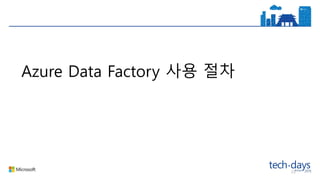

Azure Data Factory 사용 절차

New-AzureDataFactory
-Name “HaloTelemetry“
-Location “West-US“
Step 1: Data Factory 생성
Script: UI:
DATA FACTORY NAME

Script: UI:
New-AzureDataFactoryCompute
-Name "MyHDInsightCluster“
-DatawarehouseName “HaloTelemetry"
-File HDIResource.json
New-AzureDataFactoryStores
-Name "MyStorageAccount"
-DatawarehouseName “HaloTelemetry"
-File BlobResource.json
DATA FACTORY NAME

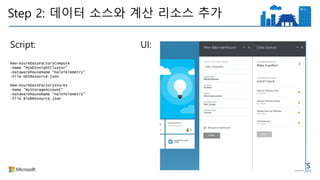

Step 2: 데이터 소스와 계산 리소스 추가

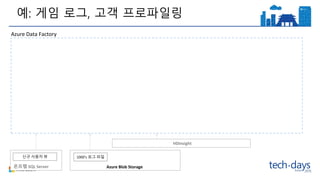

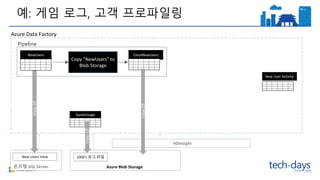

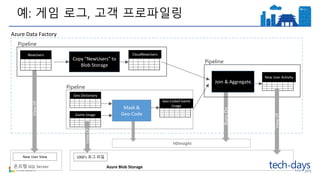

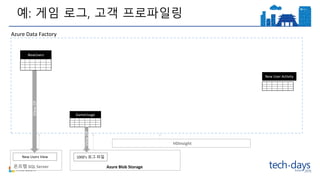

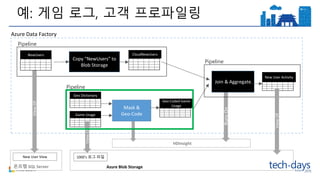

예: 게임 로그, 고객 프로파일링
온프렘 SQL Server Azure Blob Storage
1000’s 로그 파일신규 사용자 뷰
Azure Data Factory
HDInsight

1000’s 로그 파일New Users View
Azure Data FactoryViewOf
GameUsage
ViewOf
NewUsers
New User Activity
HDInsight

Copy “NewUsers” to
Blob Storage
CloudNewUsers
GameUsage
ViewOf
NewUsers
New User Activity
ViewOf
Pipeline
HDInsight

CloudNewUsers
GameUsage
ViewOf
Mask &
Geo-Code
NewUsers
Geo Dictionary
Geo Coded Game
Usage
HDInsight
New User Activity
Pipeline
Pipeline
Blob Storage

1000’s 로그 파일New User View
Blob Storage
CloudNewUsers
Game Usage
ViewOf
RunsOn
Mask &
Geo-Code
NewUsers
Geo Dictionary
Geo Coded Game
Usage
Join & Aggregate
HDInsight
New User Activity
ViewOf
Pipeline
Pipeline
Pipeline

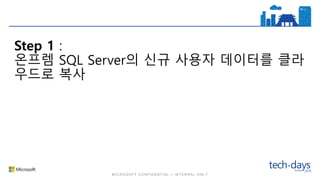

Step 1 :
온프렘 SQL Server의 신규 사용자 데이터를 클라
우드로 복사

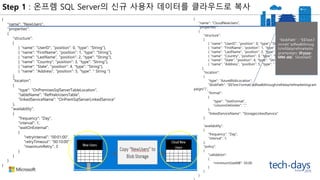

Step 1 : 온프렘 SQL Server의 신규 사용자 데이터를 클라우드로 복사
{
"name": “NewUsers",
"properties":
{
"structure":
[
{ "name": “UserID", "position": 0, "type": "String"},
{ "name": “FirstName", "position": 1, "type": "String"},
{ "name": “LastName", "position": 2, "type": "String"},
{ "name": “Country", "position": 3, "type": "String"},
{ "name": “State", "position": 4, "type": "String"},
{ "name": “Address", "position": 5, "type": " String "}
],
"location":
{
"type": "OnPremisesSqlServerTableLocation",
"tableName": "RefHaloUsersTable",
"linkedServiceName": "OnPremSqlServerLinkedService"
},
"availability":
{
"frequency": "Day",
"interval": 1,
"waitOnExternal":
{
"retryInterval": "00:01:00",
"retryTimeout": "00:10:00",
"maximumRetry": 3
}
}
}
}
{
"name": “CloudNewUsers",
"properties":
{
"structure":
[
{ "name": “UserID", "position": 0, "type": "String"},
{ "name": “FirstName", "position": 1, "type": "String"},
{ "name": “LastName", "position": 2, "type": "String"},
{ "name": “Country", "position": 3, "type": "String"},
{ "name": “State", "position": 4, "type": "String"},
{ "name": “Address", "position": 5, "type": " String "}
],
"location":
{
"type": "AzureBlobLocation",
"blobPath": "$$Text.Format('adfwalkthrough/refdata/refmarketingcam
paign/')",
"format":
{
"type": "TextFormat",
"columnDelimiter": ","
},
"linkedServiceName": "StorageLinkedService"
},
"availability":
{
"frequency": "Day",
"interval": 1,
},
"policy":
{
"validation":
{
"minimumSizeMB": 50.00
}
}
}
"blobPath" : "$$Text.F
ormat(''adfwalkthroug
h/refdata/refmarketin
gcampaign/ {0:yyyy-
MM-dd}', SliceStart)"

{
"name": "CopyUsersDataPipeline",
"properties":
{
"description" : "Pipeline to copy regional campaign data from on-prem SQL server to BlobStore)",
"activities":
[
{
"name": "CopyRegionalCampaignDataFromOnprem",
"description": "Copy the Regional data from on-prem SQL server to BlobStore",
"type": "CopyActivity",
"inputs": [ {"name": "NewUsers"} ],
"outputs": [ {"name": "CloudNewUsers"} ],
"transformation":
{
"source":
{
"type": "SqlSource",
"SqlReaderQuery": "select * from dbo.RefHaloUsersTable "
},
"sink":
{
"type": "BlobSink",
"writeBatchSize": 1000000,
}
},
"Policy":
{
"concurrency": 1,
"executionPriorityOrder": "NewestFirst",
"style": "StartOfInterval",
"retry": 0,
"timeout": "01:00:00"
}
}
]
}
}
"$$Text.Format('select * from dbo.RefHaloUsersTable where Timestamp
>= '{0:yyyy-MM-dd}' AND Timestamp < '{1:yyyy-MM-dd}'',
SliceStart, SliceEnd)"
Step 1 : 온프렘 SQL Server의 사용자 데이터를 클라우드로 복사

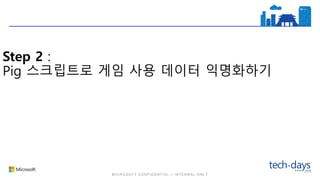

Step 2 :
Pig 스크립트로 게임 사용 데이터 익명화하기

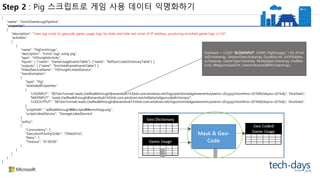

Step 2 : Pig 스크립트로 게임 사용 데이터 익명화하기
RawStats = LOAD '$LOGINPUT' USING PigStorage(',') AS (Profi
leID:chararray, SessionStart:chararray, Duration:int, SrcIPAddres
s:chararray, GameType:chararray, Multiplayer:chararray, EndRan
k:int, WeaponsUsed:int, UsersInteractedWith:chararray);
{
"name": "EnrichGameLogsPipeline",
"properties":
{
"description": "Uses pig script to geocode game usage logs by state and hide last octet of IP address, producing enriched game logs (v1.0)",
"activities":
[
{
"name": "PigEnrichLogs",
"description": "Enrich logs using pig",
"type": "HDInsightActivity",
"inputs": [ {"name": "GameUsageEventsTable"}, {"name": "RefGeoCodeDictionaryTable"} ],
"outputs": [ {"name": "EnrichedGameEventsTable"} ],
"linkedServiceName": "HDInsightLinkedService",
"transformation":
{
"type": "Pig",
"extendedProperties":
{
"LOGINPUT": "$$Text.Format('wasb://adfwalkthrough@anandsub14.blob.core.windows.net/logs/partitionedgameevents/yearno={0:yyyy}/monthno={0:%M}/dayno={0:%d}/', SliceStart)",
"MAPINPUT": "wasb://adfwalkthrough@anandsub14.blob.core.windows.net/refdata/refgeocodedictionary/",
"LOGOUTPUT": "$$Text.Format('wasb://adfwalkthrough@anandsub14.blob.core.windows.net/logs/enrichedgameevents/yearno={0:yyyy}/monthno={0:%M}/dayno={0:%d}/', SliceStart)"
},
"scriptPath": "adfwalkthroughscriptsenrichlogs.pig",
"scriptLinkedService": "StorageLinkedService"
},
"policy":
{
"Concurrency": 1,
"ExecutionPriorityOrder": "OldestFirst",
"Retry": 1,
"Timeout": "01:00:00"
}
}
]
}
}

Step 2 : 조인, 집계 후 처리된 데이터 자산을 Azure SQL DB로 이동
{
"name": "CopyGameUsageToSQL",
"properties":
{
"description": "copy game usage data to a data mart for consumption via BI tools",
"activities":
[
{
"name":"CopyGameUsage",
"description":"copy from blob to sql",
"type":"CopyActivity",
"inputs":[
{
"name":"EnrichedGameEventsTable"
}
],
"outputs":[
{
"name":"GameUsageReport"
}
],
"transformation":{
"source":{
"type":"BlobSource",
"blobColumnSeparators":","
},
"type": "SqlSink",
"writeBatchSize": 1000000,
"writeBatchTimeout": "01:00:00",
"SqlWriterTableType": "MarketingCampaignEffectivenessType",
"SqlWriterStoredProcedureName": "spEgressOverwriteMarketingCampaignEffectiveness"
}
},
"policy":{
"concurrency":1,
"executionPriorityOrder":"OldestFirst",
"retry":0,
"timeout":"01:00:00"
}
}
]
}
}

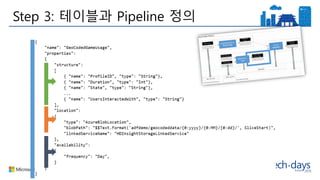

“GeoCoded Game Usage” Table:
Step 3: 테이블과 Pipeline 정의

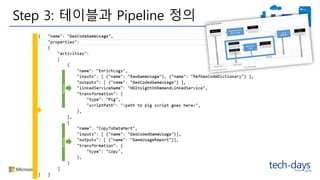

Pipeline Definition:
Step 3: 테이블과 Pipeline 정의

Step 4: 배포 및 시작
// 테이블 배포
New-AzureDataFactoryTable
-DataFactory“GameTelemetry“
-File NewUserActivityPerRegion.json
// 파이프라인 배포
New-AzureDataFactoryPipeline
-DataFactory “GameTelemetry“
-File NewUserTelemetryPipeline.json
// 파이프라인 시작
Set-AzureDataFactoryPipelineActivePeriod
-Name “NewUserTelemetryPipeline“
-DataFactory “GameTelemetry“
-StartTime 10/27/2015 12:00:00

• Slice :
• 하나의 논리적 시간. 하나 이상의 activity가 수행되면서 생성되는 데이터 파티셔닝 기반.
• 데이터집합 정의에서 availability 속성으로 정의됨
• Activity가 수행되면 가장 작은 단위는 Slice 데이터를 생산 및 변경함.
Dataset Slice
"availability": { "frequency": "Day", interval": 1 }
Hourly
12-1
1-2
2-3
GameUsageActivity: (예: Hive)

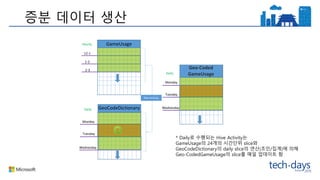

증분 데이터 생산
Dataset2
Dataset3
Hourly
12-1
1-2
2-3
Daily
Monday
Tuesday
Wednesday
Daily
Monday
Tuesday
Wednesday
Hive Activity
GameUsage
GeoCodeDictionary
Geo-Coded
GameUsage
* Daily로 수행되는 Hive Activity는
GameUsage의 24개의 시간단위 slice와
GeoCodeDictionary의 daily slice의 연산(조인/집계)에 의해
Geo-CodedGameUsage의 slice를 매일 업데이트 함

• Is my data successfully getting produced?
• Is it produced on time?
• Am I alerted quickly of failures?
• What about troubleshooting information?
• Are there any policy warnings or errors?

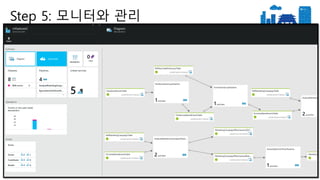

Step 5: 모니터와 관리

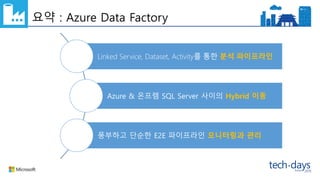

요약 : Azure Data Factory
Linked Service, Dataset, Activity를 통한 분석 파이프라인
Azure & 온프렘 SQL Server 사이의 Hybrid 이동
풍부하고 단순한 E2E 파이프라인 모니터링과 관리

감사합니다.
• MSDN Forum http://aka.ms/msdnforum
• TechNet Forum http://aka.ms/technetforum

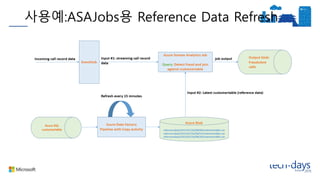

사용예:ASAJobs용 Reference Data Refresh

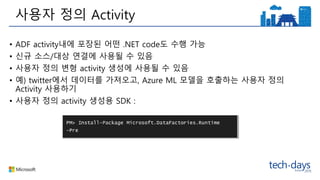

• ADF activity내에 포장된 어떤 .NET code도 수행 가능
• 신규 소스/대상 연결에 사용될 수 있음
• 사용자 정의 변형 activity 생성에 사용될 수 있음
• 예) twitter에서 데이터를 가져오고, Azure ML 모델을 호출하는 사용자 정의
Activity 사용하기
• 사용자 정의 activity 생성용 SDK :
사용자 정의 Activity

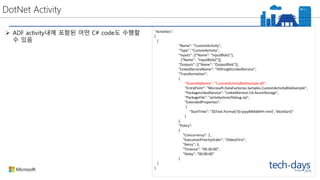

DotNet Activity
 ADF activity내에 포함된 어떤 C# code도 수행할
수 있음
"Activities":
[
{
"Name": "CustomActivity",
"Type": "CustomActivity",
"Inputs": [{"Name": "InputBlob1"},
{"Name": "InputBlob2"}],
"Outputs": [{"Name": "OutputBlob"}],
"LinkedServiceName": "HDInsightLinkedService",
"Transformation":
{
"AssemblyName": "CustomActivityBlobSample.dll",
“EntryPoint": "Microsoft.DataFactories.Samples.CustomActivityBlobSample",
"PackageLinkedService": "LinkedService-CA-AzureStorage",
"PackageFile": "activitystore/Debug.zip",
"ExtendedProperties":
{
"StartTime": "$$Text.Format('{0:yyyyMMddHH-mm}', SliceStart)"
}
},
"Policy":
{
"Concurrency": 1,
"ExecutionPriorityOrder": "OldestFirst",
"Retry": 3,
"Timeout": "00:30:00",
"Delay": "00:00:00"
}
}
]

http://aka.ms/td2015_again
TechDays Korea 2015에서 놓치신 세션은
Microsoft 기술 동영상 커뮤니티 Channel 9에서
추후에 다시 보실 수 있습니다.

[Td 2015]치즈케이크 팩토리는 알겠는데, 데이터 팩토리는 뭔가요(한기환)

More Related Content

What's hot

Viewers also liked

Similar to [Td 2015]치즈케이크 팩토리는 알겠는데, 데이터 팩토리는 뭔가요(한기환)

More from Sang Don Kim

[Td 2015]치즈케이크 팩토리는 알겠는데, 데이터 팩토리는 뭔가요(한기환)
