Chương II
ĐẠI CƯƠNG VỀ TRUYỀN ĐỘNG
THỦY LỰC VÀ KHÍ NÉN

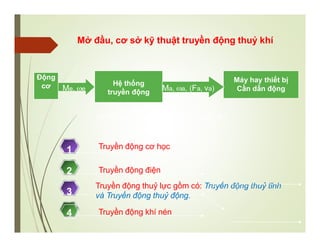

Mở đầu, cơ sở kỹ thuật truyền động thuỷ khí
Truyền động cơ học
1
Truyền động điện
2
Truyền động thuỷ lực gồm có: Truyền động thuỷ tĩnh
và Truyền động thuỷ động.
3
Truyền động khí nén
4
Động
cơ Hệ thống
truyền động
Máy hay thiết bị
Cần dẫn động
Me, e Ma, a, (Fa, va)

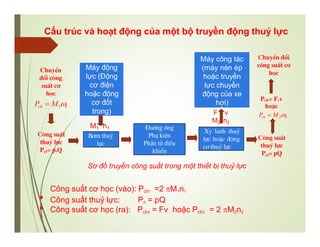

Sơ đồ nguyên lý một hệ thống truyền lực

Cấu trúc và hoạt động của một bộ truyền động thuỷ lực
 Công suất cơ học (vào): Pch1 =2 M1n1


Công suất thuỷ lực:
Công suất cơ học (ra):
Prl = pQ
Pch2 = Fv hoặc Pch2 = 2 M2n2
Máy động
lực (Động
cơ điện
hoặc động
cơ đốt
trong)
Máy công tác
(máy nén ép
hoặc truyền
lực chuyển
động của xe
hơi)
B¬m thuû
lùc
§uêng èng
Phô kiÖn
PhÇn tö ®iÒu
khiÓn
Xy lanh thuû
lùc hoÆc ®éng
c¬ thuû lùc
ChuyÓn
®æi c«ng
suÊt c¬
häc
Pch  M11
C«ng suÊt
thuû lùc
P = p.Q
rl
ChuyÓn ®æi
c«ng suÊt c¬
häc
P = F.v
ch
hoÆc
Pch  M22
C«ng suÊt
thuû lùc
Prl= pQ
M1 n1
F v
M2 n2
Sơ đồ truyền công suất trong một thiết bị thuỷ lực

Cấu trúc và hoạt động của một bộ truyền động thuỷ lực

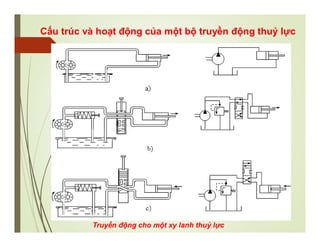

Truyền động cho một xy lanh thuỷ lực

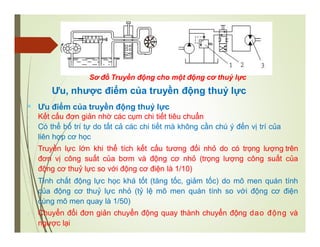

Ưu, nhược điểm của truyền động thuỷ lực
 Ưu điểm của truyền động thuỷ lực
 Kết cấu đơn giản nhờ các cụm chi tiết tiêu chuẩn
 Có thể bố trí tự do tất cả các chi tiết mà không cần chú ý đến vị trí của
liên hợp cơ học
 Truyền lực lớn khi thể tích kết cấu tương đối nhỏ do có trọng lượng trên
đơn vị công suất của bơm và động cơ nhỏ (trọng lượng công suất của
động cơ thuỷ lực so với động cơ điện là 1/10)
 Tính chất động lực học khá tốt (tăng tốc, giảm tốc) do mô men quán tính
của động cơ thuỷ lực nhỏ (tỷ lệ mô men quán tính so với động cơ điện
cùng mô men quay là 1/50)
 Chuyển đổi đơn giản chuyển động quay thành chuyển động dao động và
ngược lại
Sơ đồ Truyền động cho một động cơ thuỷ lực

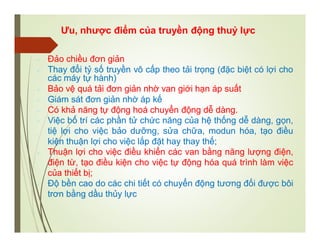

 Đảo chiều đơn giản
 Thay đổi tỷ số truyền vô cấp theo tải trọng (đặc biệt có lợi cho
các máy tự hành)
 Bảo vệ quá tải đơn giản nhờ van giới hạn áp suất
 Giám sát đơn giản nhờ áp kế
 Có khả năng tự động hoá chuyển động dễ dàng.
 Việc bố trí các phần tử chức năng của hệ thống dễ dàng, gọn,
tiệ lợi cho việc bảo dưỡng, sửa chữa, modun hóa, tạo điều
kiện thuận lợi cho việc lắp đặt hay thay thế;
 Thuận lợi cho việc điều khiển các van bằng năng lượng điện,
điện từ, tạo điều kiện cho việc tự động hóa quá trình làm việc
của thiết bị;
 Độ bền cao do các chi tiết có chuyển động tương đối được bôi
trơn bằng dầu thủy lực

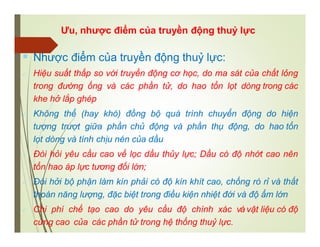

 Nhược điểm của truyền động thuỷ lực:
 Hiệu suất thấp so với truyền động cơ học, do ma sát của chất lỏng
trong đường ống và các phần tử, do hao tổn lọt dòng trong các
khe hở lắp ghép
 Không thể (hay khó) đồng bộ quá trình chuyển động do hiện
tượng trượt giữa phần chủ động và phần thụ động, do hao tổn
lọt dòng và tính chịu nén của dầu
 Đòi hỏi yêu cầu cao về lọc dầu thủy lực; Dầu có độ nhớt cao nên
tổn hao áp lực tương đối lớn;
 Đòi hởi bộ phận làm kín phải có độ kín khít cao, chống rò rỉ và thất
thoán năng lượng, đặc biệt trong điều kiện nhiệt đới và độ ẩm lớn
 Chi phí chế tạo cao do yêu cầu độ chính xác và vật liệu có độ
cứng cao của các phần tử trong hệ thống thuỷ lực.

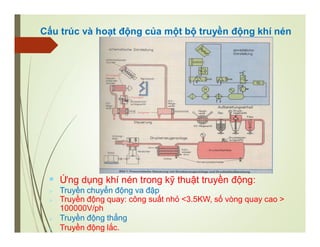

Cấu trúc và hoạt động của một bộ truyền động khí nén
 Ứng dụng khí nén trong kỹ thuật truyền động:
 Truyền chuyển động va đập
 Truyền động quay: công suất nhỏ <3.5KW, số vòng quay cao >
100000V/ph
 Truyền động thẳng
 Truyền động lắc.

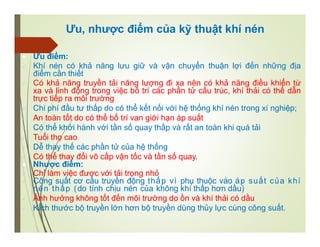

Ưu, nhược điểm của kỹ thuật khí nén
 Ưu điểm:
 Khí nén có khả năng lưu giữ và vận chuyển thuận lợi đến những địa
điểm cần thiết
 Có khả năng truyền tải năng lượng đi xa nên có khả năng điều khiển từ
xa và linh động trong việc bố trí các phần tử cấu trúc, khí thải có thể dẫn
trực tiếp ra môi trường
 Chi phí đầu tư thấp do có thể kết nối với hệ thống khí nén trong xí nghiệp;
 An toàn tốt do có thể bố trí van giới hạn áp suất
 Có thể khởi hành với tần số quay thấp và rất an toàn khi quá tải
 Tuổi thọ cao
 Dễ thay thế các phần tử của hệ thống
 Có thể thay đổi vô cấp vận tốc và tần số quay.
 Nhược điểm:
 Chỉ làm việc được với tải trọng nhỏ
 Công suất cơ cấu truyền động thấp vì phụ thuộc vào áp suất của khí
nén thấp (do tính chịu nén của không khí thấp hơn dầu)
 Ảnh hưởng không tốt đến môi trường do ồn và khí thải có dầu
 KÍch thước bộ truyền lớn hơn bộ truyền dùng thủy lực cùng công suất.

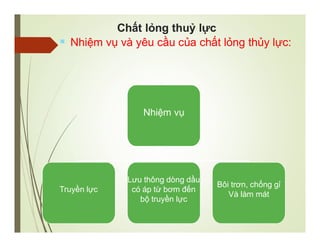

Chất lỏng thuỷ lực
 Nhiệm vụ và yêu cầu của chất lỏng thủy lực:
Nhiệm vụ
Truyền lực
Lưu thông dòng dầu
có áp từ bơm đến
bộ truyền lực
Bôi trơn, chống gỉ
Và làm mát

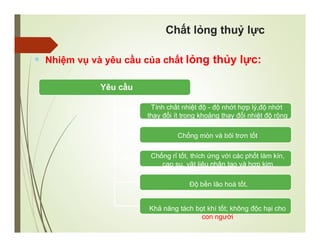

 Nhiệm vụ và yêu cầu của chất lỏng thủy lực:
Yêu cầu
Tính chất nhiệt độ - độ nhớt hợp lý,độ nhớt
thay đổi ít trong khoảng thay đổi nhiệt độ rộng
Chống mòn và bôi trơn tốt
Chống rỉ tốt, thích ứng với các phốt làm kín,
cao su, vật liệu nhân tạo và hợp kim
Độ bền lão hoá tốt,
Khả năng tách bọt khí tốt; không độc hại cho
con người

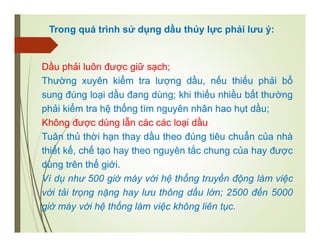

Trong quá trình sử dụng dầu thủy lực phải lưu ý:
Dầu phải luôn được giữ sạch;
Thường xuyên kiểm tra lượng dầu, nếu thiếu phải bổ
sung đúng loại dầu đang dùng; khi thiếu nhiều bất thường
phải kiểm tra hệ thống tìm nguyên nhân hao hụt dầu;
Không được dùng lẫn các các loại dầu
Tuân thủ thời hạn thay dầu theo đúng tiêu chuẩn của nhà
thiết kế, chế tạo hay theo nguyên tắc chung của hay được
dùng trên thế giới.
Ví dụ như 500 giờ máy với hệ thống truyền động làm việc
với tải trọng nặng hay lưu thông dầu lớn; 2500 đến 5000
giờ máy với hệ thống làm việc không liên tục.

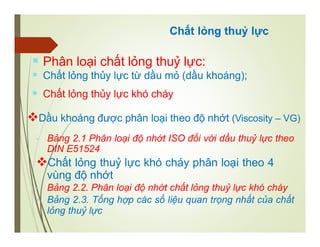

 Phân loại chất lỏng thuỷ lực:
 Chất lỏng thủy lực từ dầu mỏ (dầu khoáng);
 Chất lỏng thủy lực khó cháy
Dầu khoáng được phân loại theo độ nhớt (Viscosity – VG)
• Bảng 2.1 Phân loại độ nhớt ISO đối với dầu thuỷ lực theo
DIN E51524
Chất lỏng thuỷ lực khó cháy phân loại theo 4
vùng độ nhớt
• Bảng 2.2. Phân loại độ nhớt chất lỏng thuỷ lực khó cháy
• Bảng 2.3. Tổng hợp các số liệu quan trọng nhất của chất
lỏng thuỷ lực

Ký hiệu các phần tử thuỷ lực DIN_ISO.1219

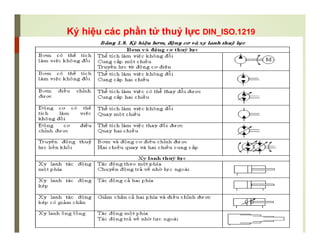

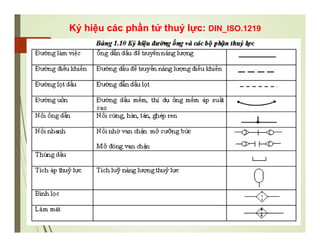

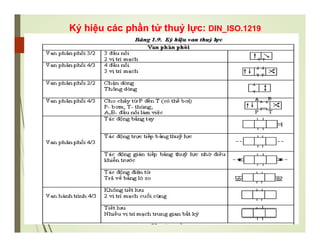

Ký hiệu các phần tử thuỷ lực: DIN_ISO.1219

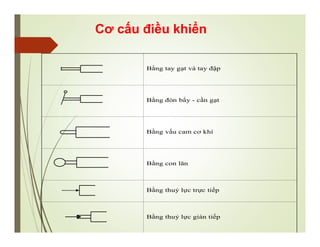

Cơ cấu điều khiển
Bằng tay gạt và tay đập
Bằng đòn bẩy - cần gạt
Bằng vấu cam cơ khí
Bằng con lăn
Bằng thuỷ lực trực tiếp
Bằng thuỷ lực gián tiếp

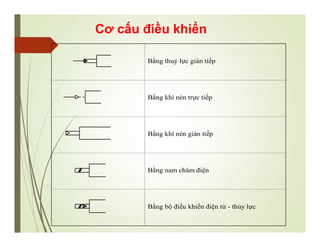

Bằng thuỷ lực gián tiếp
Bằng khí nén trực tiếp
Bằng khí nén gián tiếp
Bằng nam châm điện
Bằng bộ điều khiển điện từ - thủy lực

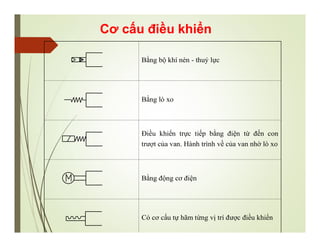

Bằng bộ khí nén - thuỷ lực
Bằng lò xo
Điều khiển trực tiếp bằng điện từ đến con
trượt của van. Hành trình về của van nhờ lò xo
Bằng động cơ điện
Có cơ cấu tự hãm từng vị trí được điều khiển

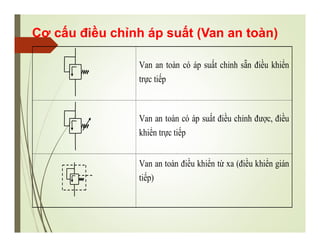

Cơ cấu điều chỉnh áp suất (Van an toàn)
Van an toàn có áp suất chỉnh sẵn điều khiển
trực tiếp
Van an toàn có áp suất điều chỉnh được, điều
khiển trực tiếp
Van an toàn điều khiển từ xa (điều khiển gián
tiếp)

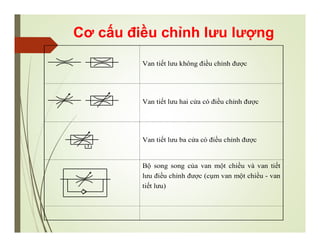

Cơ cấu điều chỉnh lưu lượng
Van tiết lưu không điều chỉnh được
Van tiết lưu hai cửa có điều chỉnh được
Van tiết lưu ba cửa có điều chỉnh được
Bộ song song của van một chiều và van tiết
lưu điều chỉnh được (cụm van một chiều - van
tiết lưu)

Van chặn (van để nối các đường ống thông
nhau - đóng mở bằng tay) - van khoá
Van một chiều không giảm áp (không trễ) -
van một chiều không có lò xo
Van một chiều có giảm áp (có trễ) - van một
chiều có lò xo điều chỉnh được
Van một chiều có đường dầu hồi - van một
chiều có điều khiển

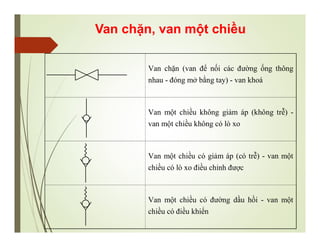

Van chặn, van một chiều

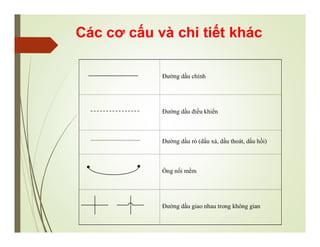

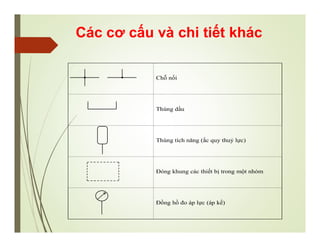

Các cơ cấu và chi tiết khác
Đường dầu chính
Đường dầu điều khiển
Đường dầu rò (dầu xả, dầu thoát, dầu hồi)
Ống nối mềm
Đường dầu giao nhau trong không gian

Chỗ nối
Thùng dầu
Thùng tích năng (ắc quy thuỷ lực)
Đóng khung các thiết bị trong một nhóm
Đồng hồ đo áp lực (áp kế)

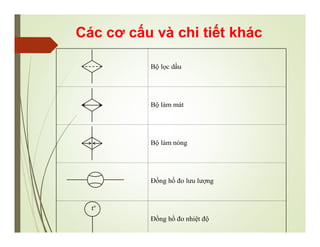

Bộ lọc dầu
Bộ làm mát
Bộ làm nóng
Đồng hồ đo lưu lượng
Đồng hồ đo nhiệt độ
to

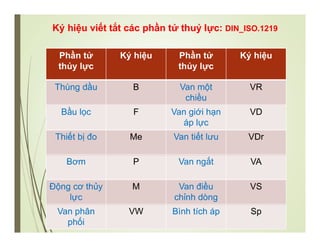

Ký hiệu viết tắt các phần tử thuỷ lực: DIN_ISO.1219
Phần tử
thủy lực
Ký hiệu Phần tử
thủy lực
Ký hiệu
Thùng dầu B Van một
chiều
VR
Bầu lọc F Van giới hạn
áp lực
VD
Thiết bị đo Me Van tiết lưu VDr
Bơm P Van ngắt VA
Động cơ thủy
lực
M Van điều
chỉnh dòng
VS
Van phân
phối
VW Bình tích áp Sp

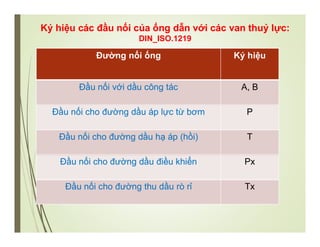

Ký hiệu các đầu nối của ống dẫn với các van thuỷ lực:
DIN_ISO.1219
Đường nối ống Ký hiệu
Đầu nối với dầu công tác A, B
Đầu nối cho đường dầu áp lực từ bơm P
Đầu nối cho đường dầu hạ áp (hồi) T
Đầu nối cho đường dầu điều khiển Px
Đầu nối cho đường thu dầu rò rỉ Tx

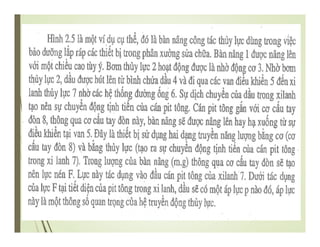

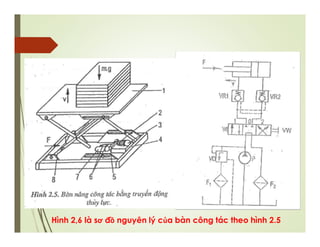

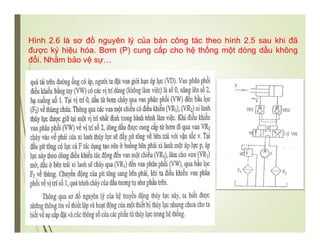

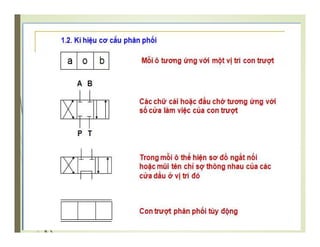

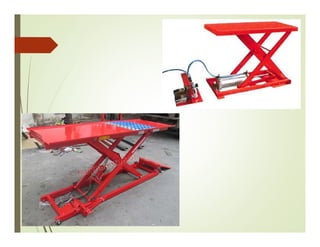

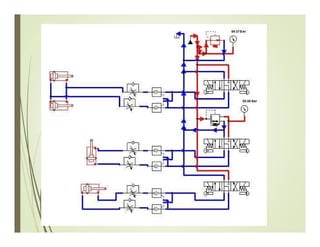

Hình 2,6 là sơ đồ nguyên lý của bàn công tác theo hình 2.5

Hình 2.6 là sơ đồ nguyên lý của bàn công tác theo hình 2.5 sau khi đã
được ký hiệu hóa. Bơm (P) cung cấp cho hệ thống một dòng dầu không
đổi. Nhằm bảo vệ sự…

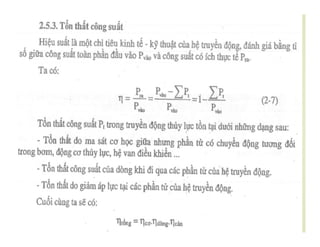

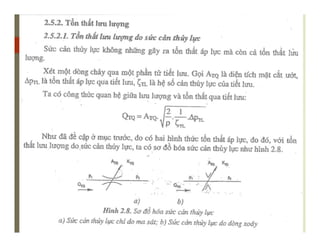

2.5 TỔN THẤT THỦY LỰC
2.5.1 TỔN THẤT ÁP LỰC
Tổn thất áp lực được thể hiện ở 2 dạng:
- Tổn thất theo chiều dài ống do ma sát nó phụ thộc vào độ dài, đường
kính và vận tốc dòng chất lỏng trong ống.
- Tổn thất cục bộ do biến dạng và sự thay đổi vận tốc của dòng chất
lỏng khi nó chảy qua một số vị trí đặc biệt của hệ thống như đường
ống bẹp, thay đổi đột ngột …
Tổn thất áp lực thường được gọi là sức cản thủy lực. Về bản chất, tổn
thất áp lực chính là tổn thất năng lượng đã đề cập ở chương 1.

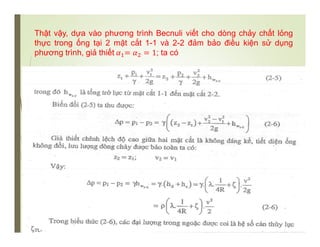

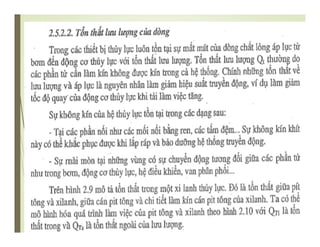

Thật vậy, dựa vào phương trình Becnuli viết cho dòng chảy chất lỏng
thực trong ống tại 2 mặt cắt 1-1 và 2-2 đảm bảo điều kiện sử dụng
phương trình, giả thiết ; ta có

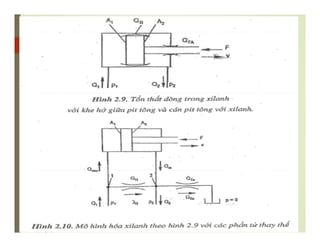

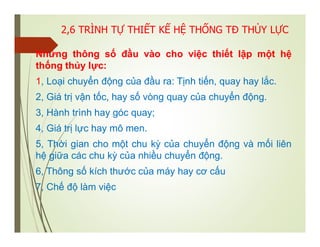

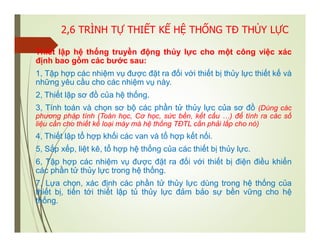

2,6 TRÌNH TỰ THIẾT KẾ HỆ THỐNG TĐ THỦY LỰC
Những thông số đầu vào cho việc thiết lập một hệ
thống thủy lực:
1, Loại chuyển động của đầu ra: Tịnh tiến, quay hay lắc.
2, Giá trị vận tốc, hay số vòng quay của chuyển động.
3, Hành trình hay góc quay;
4, Giá trị lực hay mô men.
5, Thời gian cho một chu kỳ của chuyển động và mối liên
hệ giữa các chu kỳ của nhiều chuyển động.
6, Thông số kích thước của máy hay cơ cấu
7, Chế độ làm việc

Thiết lập hệ thống truyền động thủy lực cho một công việc xác
định bao gồm các bước sau:
1, Tập hợp các nhiệm vụ được đặt ra đối với thiết bị thủy lực thiết kế và
những yêu cầu cho các nhiệm vụ này.
2, Thiết lập sơ đồ của hệ thống.
3, Tính toán và chọn sơ bộ các phần tử thủy lực của sơ đồ (Dùng các
phương pháp tính (Toán học, Cơ học, sức bền, kết cấu …) để tính ra các số
liệu cần cho thiết kế loại máy mà hệ thống TĐTL cần phải lắp cho nó)
4, Thiết lập tổ hợp khối các van và tổ hợp kết nối.
5, Sắp xếp, liệt kê, tổ hợp hệ thống của các thiết bị thủy lực.
6, Tập hợp các nhiệm vụ được đặt ra đối với thiết bị điện điều khiển
các phần tử thủy lực trong hệ thống.
7, Lựa chọn, xác định các phần tử thủy lực dùng trong hệ thống của
thiết bị, tiến tới thiết lập tủ thủy lực đảm bảo sự bền vững cho hệ
thống.

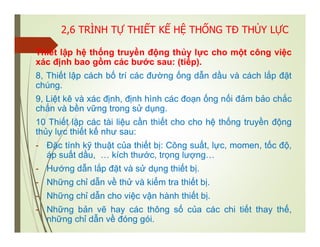

Thiết lập hệ thống truyền động thủy lực cho một công việc
xác định bao gồm các bước sau: (tiếp).
8, Thiết lập cách bố trí các đường ống dẫn dầu và cách lắp đặt
chúng.
9, Liệt kê và xác định, định hình các đoạn ống nối đảm bảo chắc
chắn và bền vững trong sử dụng.
10 Thiết lập các tài liệu cần thiết cho cho hệ thống truyền động
thủy lực thiết kế như sau:
- Đặc tính kỹ thuật của thiết bị: Công suất, lực, momen, tốc độ,
áp suất dầu, … kích thước, trọng lượng…
- Hướng dẫn lắp đặt và sử dụng thiết bị.
- Những chỉ dẫn về thử và kiểm tra thiết bị.
- Những chỉ dẫn cho việc vận hành thiết bị.
- Những bản vẽ hay các thông số của các chi tiết thay thế,
những chỉ dẫn về đóng gói.

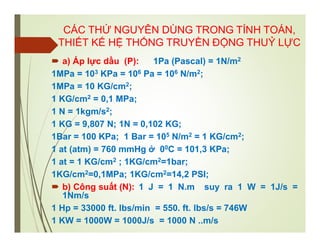

CÁC THỨ NGUYÊN DÙNG TRONG TÍNH TOÁN,
THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG THUỶ LỰC
 a) Áp lực dầu (P): 1Pa (Pascal) = 1N/m2
1MPa = 103 KPa = 106 Pa = 106 N/m2;
1MPa = 10 KG/cm2;
1 KG/cm2 = 0,1 MPa;
1 N = 1kgm/s2;
1 KG = 9,807 N; 1N = 0,102 KG;
1Bar = 100 KPa; 1 Bar = 105 N/m2 = 1 KG/cm2;
1 at (atm) = 760 mmHg ở 00C = 101,3 KPa;
1 at = 1 KG/cm2 ; 1KG/cm2=1bar;
1KG/cm2=0,1MPa; 1KG/cm2=14,2 PSI;
 b) Công suất (N): 1 J = 1 N.m suy ra 1 W = 1J/s =
1Nm/s
1 Hp = 33000 ft. lbs/min = 550. ft. lbs/s = 746W
1 KW = 1000W = 1000J/s = 1000 N ..m/s

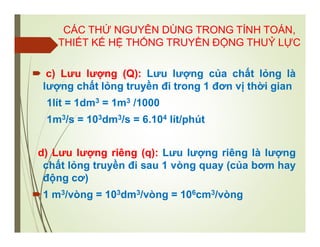

 c) Lưu lượng (Q): Lưu lượng của chất lỏng là
lượng chất lỏng truyền đi trong 1 đơn vị thời gian
1lít = 1dm3 = 1m3 /1000
1m3/s = 103dm3/s = 6.104 lít/phút
d) Lưu lượng riêng (q): Lưu lượng riêng là lượng
chất lỏng truyền đi sau 1 vòng quay (của bơm hay
động cơ)
1 m3/vòng = 103dm3/vòng = 106cm3/vòng
CÁC THỨ NGUYÊN DÙNG TRONG TÍNH TOÁN,
THIẾT KẾ HỆ THỐNG TRUYỀN ĐỘNG THUỶ LỰC

QUAN HỆ TOÁN HỌC GIỮA CÁC THÔNG SỐ CƠ BẢN
Diện tích
bề mặt
Lực
đẩy
Công
suất
Tốc độ
quay
Lưu
lượng
Lưu lượng
riêng
áp lực
dầu
Mô men Vận tốc
Ap Tp N n Q q p M Vp
m2
, cm2
KN,
N
KW,
W
Vòng/s
Vòng/ph
m3
/s,
l/ph
m3
/vòng
dm3
/vòng
KPa,
Pa
KN.m,
N.m
m/s,
m/ph

NGUYÊN LÝ TRUYỀN ĐỘNG THỦY LỰC

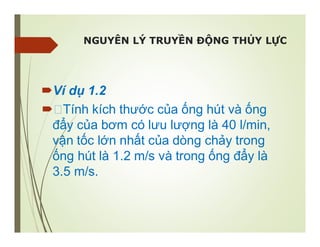

Ví dụ 1.2
Tính kích thước của ống hút và ống
đẩy của bơm có lưu lượng là 40 l/min,
vận tốc lớn nhất của dòng chảy trong
ống hút là 1.2 m/s và trong ống đẩy là
3.5 m/s.

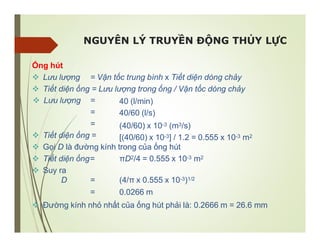

Ống hút
 Lưu lượng = Vận tốc trung bình x Tiết diện dòng chảy
 Tiết diện ống = Lưu lượng trong ống / Vận tốc dòng chảy
 Lưu lượng =
=
=
40 (l/min)
40/60 (l/s)
(40/60) x 10-3 (m3/s)
[(40/60) x 10-3] / 1.2 = 0.555 x 10-3 m2
 Tiết diện ống =
 Gọi D là đường kính trong của ống hút
 Tiết diện ống= πD2/4 = 0.555 x 10-3 m2
 Suy ra
 Đường kính nhỏ nhất của ống hút phải là: 0.2666 m = 26.6 mm
D = (4/π x 0.555 x 10-3)1/2
= 0.0266 m

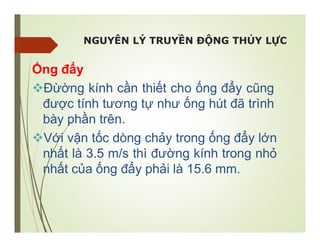

Ống đẩy
Đừờng kính cần thiết cho ống đẩy cũng
được tính tương tự như ống hút đã trình
bày phần trên.
Với vận tốc dòng chảy trong ống đẩy lớn
nhất là 3.5 m/s thì đường kính trong nhỏ
nhất của ống đẩy phải là 15.6 mm.

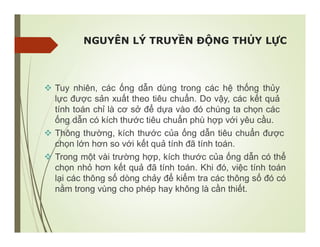

 Tuy nhiên, các ống dẫn dùng trong các hệ thống thủy
lực được sản xuất theo tiêu chuẩn. Do vậy, các kết quả
tính toán chỉ là cơ sở để dựa vào đó chúng ta chọn các
ống dẫn có kích thước tiêu chuẩn phù hợp với yêu cầu.
 Thông thường, kích thước của ống dẫn tiêu chuẩn được
chọn lớn hơn so với kết quả tính đã tính toán.
 Trong một vài trường hợp, kích thước của ống dẫn có thể
chọn nhỏ hơn kết quả đã tính toán. Khi đó, việc tính toán
lại các thông số dòng chảy để kiểm tra các thông số đó có
nằm trong vùng cho phép hay không là cần thiết.

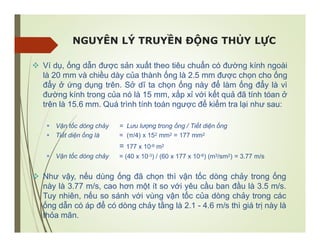

 Ví dụ, ống dẫn được sản xuất theo tiêu chuẩn có đường kính ngoài
là 20 mm và chiều dày của thành ống là 2.5 mm được chọn cho ống
đẩy ở ứng dụng trên. Sở dĩ ta chọn ống này để làm ống đẩy là vì
đường kính trong của nó là 15 mm, xấp xỉ với kết quả đã tính tóan ở
trên là 15.6 mm. Quá trình tính toán ngược để kiểm tra lại như sau:
 Vận tốc dòng chảy
 Tiết diện ống là
= Lưu lượng trong ống / Tiết diện ống
= (π/4) x 152 mm2 = 177 mm2
= 177 x 10-6 m2
= (40 x 10-3) / (60 x 177 x 10-6) (m3/sm2) = 3.77 m/s
 Vận tốc dòng chảy
 Như vậy, nếu dùng ống đã chọn thì vận tốc dòng chảy trong ống
này là 3.77 m/s, cao hơn một ít so với yêu cầu ban đầu là 3.5 m/s.
Tuy nhiên, nếu so sánh với vùng vận tốc của dòng chảy trong các
ống dẫn có áp để có dòng chảy tầng là 2.1 - 4.6 m/s thì giá trị này là
thỏa mãn.

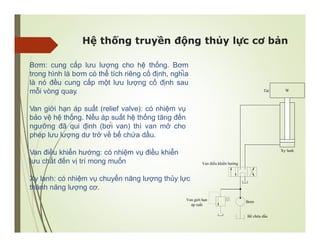

Hệ thống truyền động thủy lực cơ bản
W
Bơm
Xy lanh: có nhiệm vụ chuyển năng lượng thủy lực
thành năng lượng cơ.
Van giới hạn
áp suất
Van điều khiển hướng
Xy lanh
Tải
Bể chứa dầu
Bơm: cung cấp lưu lượng cho hệ thống. Bơm
trong hình là bơm có thể tích riêng cố định, nghĩa
là nó đều cung cấp một lưu lượng cố định sau
mỗi vòng quay.
Van giới hạn áp suất (relief valve): có nhiệm vụ
bảo vệ hệ thống. Nếu áp suất hệ thống tăng đến
ngưỡng đã qui định (bởi van) thì van mở cho
phép lưu lượng dư trở về bể chứa dầu.
Van điều khiển hướng: có nhiệm vụ điều khiển
lưu chất đến vị trí mong muốn

W
Bơm
Van giới hạn
áp suất
Xy lanh
Tải
Bể chứa dầu
ΔP line 1
ΔP line 2
ΔP line 3
ΔP line 4
ΔP van
Pr
Pc

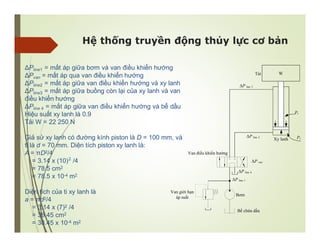

ΔPline1 = mất áp giữa bơm và van điều khiển hướng
ΔPvan = mất áp qua van điều khiển hướng
ΔPline2 = mất áp giữa van điều khiển hướng và xy lanh
ΔPline3 = mất áp giữa buồng còn lại của xy lanh và van
điều khiển hướng
ΔPline 4 = mất áp giữa van điều khiển hướng và bể dầu
Hiệu suất xy lanh là 0.9
Tải W = 22 250 N
Giả sử xy lanh có đường kính piston là D = 100 mm, và
ti là d = 70 mm. Diện tích piston xy lanh là:
A = πD2/4
= 3.14 x (10) /4
= 78.5 cm2
= 78.5 x 10-4 m2
2
Diện tích của ti xy lanh là
a = πd2/4
= 3.14 x (7)2 /4
= 38.45 cm2
= 38.45 x 10-4 m2

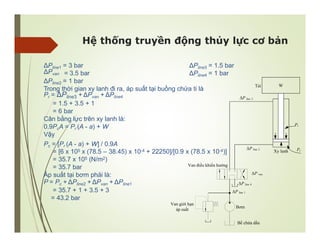

ΔPline1 = 3 bar ΔPline3 = 1.5 bar
ΔPline4 = 1 bar
ΔPvan = 3.5 bar
ΔPline2 = 1 bar
Trong thời gian xy lanh đi ra, áp suất tại buồng chứa ti là
Pr = ΔPline3 + ΔPvan + ΔPline4
= 1.5 + 3.5 + 1
= 6 bar
Cân bằng lực trên xy lanh là:
0.9PcA = Pr (A - a) + W
Vậy
Pc = [Pr (A - a) + W] / 0.9A
= [6 x 105 x (78.5 – 38.45) x 10-4 + 22250]/[0.9 x (78.5 x 10-4)]
= 35.7 x 105 (N/m2)
= 35.7 bar
Áp suất tại bơm phải là:
P = Pc + ΔPline2 + ΔPvan + ΔPline1
= 35.7 + 1 + 3.5 + 3
= 43.2 bar
W
Bơm
Van giới hạn
áp suất
Xy lanh
Tải
Bể chứa dầu
ΔP line 1
ΔP line 2
ΔP line 3
ΔP line 4
ΔP van
Pr
Pc

BÀI TẬP

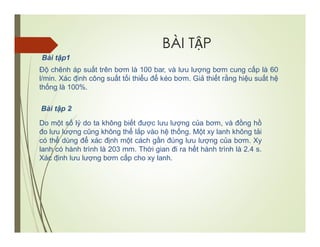

Bài tập1
Độ chênh áp suất trên bơm là 100 bar, và lưu lượng bơm cung cấp là 60
l/min. Xác định công suất tối thiểu để kéo bơm. Giả thiết rằng hiệu suất hệ
thống là 100%.
Bài tập 2
Do một số lý do ta không biết được lưu lượng của bơm, và đồng hồ
đo lưu lượng cũng không thể lắp vào hệ thống. Một xy lanh không tải
có thể dùng để xác định một cách gần đúng lưu lượng của bơm. Xy
lanh có hành trình là 203 mm. Thời gian đi ra hết hành trình là 2.4 s.
Xác định lưu lượng bơm cấp cho xy lanh.

BÀI TẬP
Bơm
Van giới hạn
áp suất
Xy lanh
Bể chứa dầu
P2
P1
Cennitec

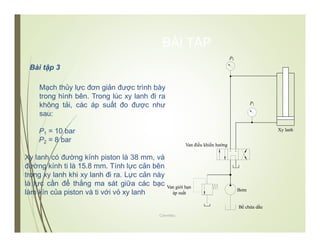

Mạch thủy lực đơn giản được trình bày
trong hình bên. Trong lúc xy lanh đi ra
không tải, các áp suất đo được như
sau:
P1 = 10 bar
P2 = 8 bar
Xy lanh có đường kính piston là 38 mm, và
đường kính ti là 15.8 mm. Tính lực cản bên
trong xy lanh khi xy lanh đi ra. Lực cản này
là lực cần để thắng ma sát giữa các bạc
làm kín của piston và ti với vỏ xy lanh
Bài tập 3

BÀI TẬP
ΔPline1
ΔPline2 ΔPline3
ΔPline4
ΔPDVC
ΔPM

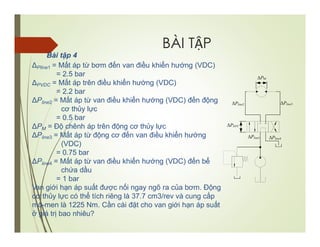

Bài tập 4
ΔPline1 = Mất áp từ bơm đến van điều khiển hướng (VDC)
= 2.5 bar
ΔPVDC = Mất áp trên điều khiển hướng (VDC)
= 2.2 bar
ΔPline2 = Mất áp từ van điều khiển hướng (VDC) đến động
cơ thủy lực
= 0.5 bar
ΔPM = Độ chênh áp trên động cơ thủy lực
ΔPline3 = Mất áp từ động cơ đến van điều khiển hướng
(VDC)
= 0.75 bar
ΔPline4 = Mất áp từ van điều khiển hướng (VDC) đến bể
chứa dầu
= 1 bar
Van giới hạn áp suất được nối ngay ngõ ra của bơm. Động
cơ thủy lực có thể tích riêng là 37.7 cm3/rev và cung cấp
mô-men là 1225 Nm. Cần cài đặt cho van giới hạn áp suất
ở giá trị bao nhiêu?

tailieuxanh_tdtl_chuong_2_9605.pdf

More Related Content

Similar to tailieuxanh_tdtl_chuong_2_9605.pdf

More from Hungmanhtran

tailieuxanh_tdtl_chuong_2_9605.pdf
