1. TUGAS AKHIR SEMESTER LOGIKA INFORMATIKA OLEH : DESVRI ARI NIM : 0802119

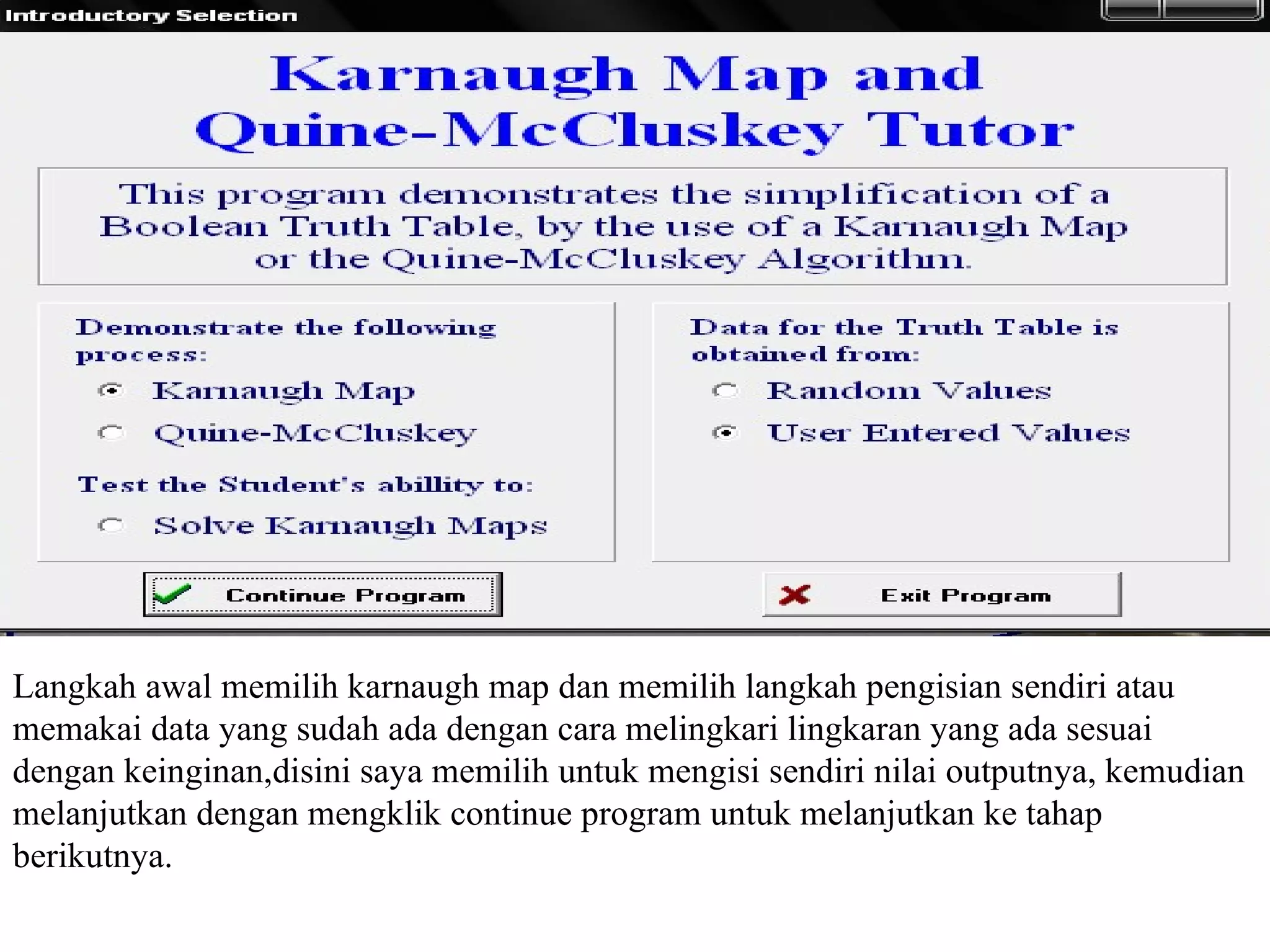

2. Langkah awal memilih karnaugh map dan memilih langkah pengisian sendiri atau memakai data yang sudah ada dengan cara melingkari lingkaran yang ada sesuai dengan keinginan,disini saya memilih untuk mengisi sendiri nilai outputnya, kemudian melanjutkan dengan mengklik continue program untuk melanjutkan ke tahap berikutnya.

3. Kemudian akan tampil data output yang kemudian kita isi sesuai dengan nilai yang kita inginkan, selanjutnya klick next untuk melanjutkan ke langkah berikutnya.

4. Langkah berikutnya memasukkan data nilai output sesuai dengan urutan baris decimalnya ke tabel peta karnaugh yang telah tersedia dengan mengklick next sampai ke nilai desimal yang ke 15, sampai nilai output nya memenuhi tabel karnough.

5. Kemudian melingkari atau mencocokkan nilai output SOP/Minterm yang nilai outputnya adalah 1 untuk menentukan hasil nilai Z dengan cara mencocokan variabel yang sama, maka akan tampil nilai Z = D B A’, karena variabel pada baris D dan C hanya D yang sama, dan kolom nilai BA’ dimasukkan semua. sampai selesai ke tahap berikutnya dengan mengklik next hingga akan tampil seperti pada slide berikutnya.

6. Berikutnya melingkari baris D’C dan BA, BA’ yang nilainnya 1 dan menentukan hasilnya, untuk baris D’C dimasukkan semua, sedangkan kolom BA,BA’ yang dimasukkan hanya variabel B karena pada kolom hanya variabel B yang sama sedangkan A berbeda tiap kolomnya hingga hasilnya adalah Z = D’ C B , kemudian klick next untuk tahap berikutnya.

7. Berikutnya melingkari baris D’C’ dan kolom B’A, BA. Untuk baris kita masukkan semua nilai variabelnya yaitu D’C’, sedangkan pada kolomnya kita tentukan variabel yang sama yaitu B’A dan BA yang variabelnya sama adalah A. Jadi nilai Z = D’C’A kemudian klick next untuk tahap berikutnya.

8. Lingkaran berikutnya pada baris D’C’, DC’ dan kolom B’A’. Untuk baris yang dimasukkan variabelnya adalah C’ dan untuk kolom adalah B’A’. Sehingga nilai Z = C’B’A’. Kemudian klick next untuk tahap berikutnya.

9. Nilai yang dilingkari berikutnya hanya memiliki 1 nilai output maka setiap baris dan kolom di masukkan semua nilai variabelnya. Yaitu terdapat di baris DC dan kolom B’A. maka nilai Z = D C B’A. Maka hasil keseluruhannya adalah Z=DBA’+D’CB+D’C’A+C’B’A’+DCB’A. Kemudian klick next untuk membuat gambar rangkaian logikannya.

10. Memasukkan nilai pada tabel ke dalam bentuk gambar rangkaian logika, yang pertama adalah nilai variabel DBA’ dengan menarik garis variabel tersebut dan dihubungkan dengan gerbang logika AND, begitu seterusnya untuk nilai variabel D’BC, D’C’A, C’B’A’, dan DCB’A. hingga tampilannya akan sama dengan slide berikutnya.

11. Cara kerjanya sama dengan slide sebelumnya. Hanya perlu menggabungkan setiap variabelnya dengan menggunakan gerbang AND. Kemudian klick next untuk tahap berikutnya

12. Menggabungkan semua gerbang AND yang sudah siap ke satu gerbang OR hingga akan menghasilkan nilai Z tersebut, dan merupakan langkah terakhir dari semua langkah yang telah dijalankan.

13. Adalah hasil keseluruhan gambar rangkaian logika dari fungsi tabel kebenaran dalam bentuk minterm (SOP).
