Szoftverfejlesztés a
repülőgépiparban
Azaz miért nem kell félnünk a szoftverhibáktól repülés közben
Horváth Ákos
BME-MIT

2. Motiváció

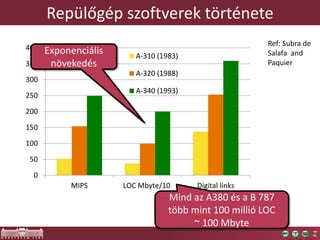

3. Repülőgép szoftverek története
0
50
100
150
200
250
300
350
400
MIPS LOC Mbyte/10 Digital links
A-310 (1983)
A-320 (1988)
A-340 (1993)
Exponenciális
növekedés
Mind az A380 és a B 787
több mint 100 millió LOC
~ 100 Mbyte
Ref: Subra de
Salafa and
Paquier

4. Fejlesztési folyamat jellemzői
Egyedi fejlesztési folyamat
(jellemzően a V modellre épülve)
Repülőgép szoftverfejlesztésre
jellemzők
 Szigorú tanúsítványozási folyamat
o DO-178B (és C)
 hogy bebizonyítsa
o tanúsítványozással
 a rendszer mentes a hibáktól
o teljesíti a követelményeket
nyomonkövethetőség a
követelményektől egészen a bináris
kódig!
Copyright© CERTIMOT ERC-HU Project

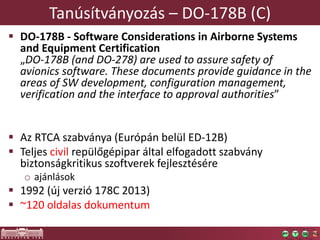

5. Tanúsítványozás – DO-178B (C)
 DO-178B - Software Considerations in Airborne Systems
and Equipment Certification
„DO-178B (and DO-278) are used to assure safety of
avionics software. These documents provide guidance in the
areas of SW development, configuration management,
verification and the interface to approval authorities”
 Az RTCA szabványa (Európán belül ED-12B)
 Teljes civil repülőgépipar által elfogadott szabvány
biztonságkritikus szoftverek fejlesztésére
o ajánlások
 1992 (új verzió 178C 2013)
 ~120 oldalas dokumentum

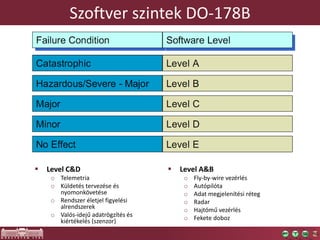

6. Szoftver szintek DO-178B
 Level A&B
o Fly-by-wire vezérlés
o Autópilóta
o Adat megjelenítési réteg
o Radar
o Hajtómű vezérlés
o Fekete doboz
 Level C&D
o Telemetria
o Küldetés tervezése és
nyomonkövetése
o Rendszer életjel figyelési
alrendszerek
o Valós-idejű adatrögzítés és
kiértékelés (szenzor)

7. Előírások (Objectives) eloszlása a DO-178B
0
5
10
15
20
25
30
35
40
45
Planning Dev. Verif. CM QA Cert.
Level A (66)
Level B (65)
Level C (57)
Level D (28)

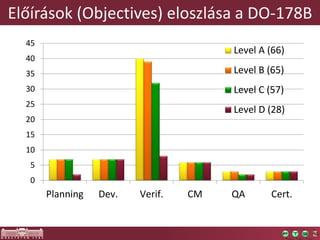

8. Előírások (Objectives) eloszlása a DO-178B
0
5
10
15
20
25
30
35
40
45
Planning Dev. Verif. CM QA Cert.
Level A (66)
Level B (65)
Level C (57)
Level D (28)

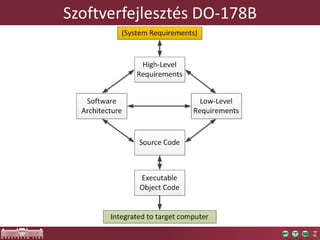

9. Szoftverfejlesztés DO-178B

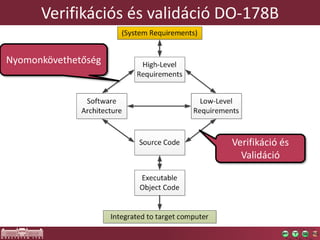

10. Verifikációs és validáció DO-178B
Nyomonkövethetőség
Verifikáció és
Validáció

11. Szoftver Verifikáció teszteléssel DO-178B
# A B C
Foo
Executed
1 0 0 0 NO
2 0 0 1 NO
3 0 1 0 NO
4 0 1 1 YES
5 1 0 0 NO
6 1 0 1 YES
7 1 1 0 NO
8 1 1 1 YES
Coverage
Type
Minimum # of
Test Cases Possible Combinations
Statement 1 4 or 6 or 8
IF(C AND( A OR B))

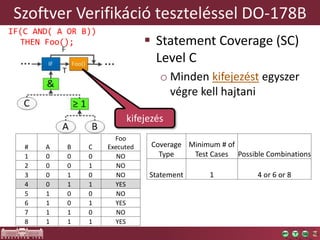

THEN Foo();  Statement Coverage (SC)
Level C
o Minden kifejezést egyszer
végre kell hajtani
kifejezés

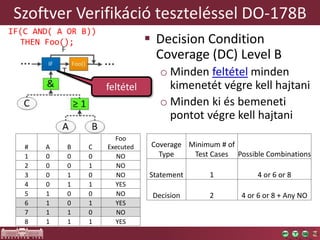

12. Szoftver Verifikáció teszteléssel DO-178B
# A B C
Foo
Executed
1 0 0 0 NO
2 0 0 1 NO
3 0 1 0 NO
4 0 1 1 YES
5 1 0 0 NO
6 1 0 1 YES
7 1 1 0 NO
8 1 1 1 YES
Coverage
Type
Minimum # of
Test Cases Possible Combinations
Statement 1 4 or 6 or 8
Decision 2 4 or 6 or 8 + Any NO
IF(C AND( A OR B))
THEN Foo();  Decision Condition
Coverage (DC) Level B
o Minden feltétel minden
kimenetét végre kell hajtani
o Minden ki és bemeneti
pontot végre kell hajtani
feltétel

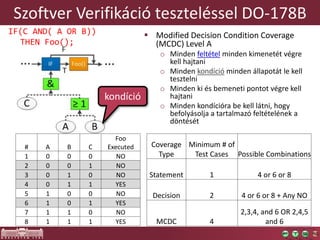

13. Szoftver Verifikáció teszteléssel DO-178B
# A B C
Foo
Executed
1 0 0 0 NO
2 0 0 1 NO
3 0 1 0 NO
4 0 1 1 YES
5 1 0 0 NO
6 1 0 1 YES
7 1 1 0 NO
8 1 1 1 YES
Coverage
Type
Minimum # of
Test Cases Possible Combinations
Statement 1 4 or 6 or 8
Decision 2 4 or 6 or 8 + Any NO
MCDC 4
2,3,4, and 6 OR 2,4,5
and 6
IF(C AND( A OR B))
THEN Foo();
 Modified Decision Condition Coverage
(MCDC) Level A
o Minden feltétel minden kimenetét végre
kell hajtani
o Minden kondíció minden állapotát le kell
tesztelni
o Minden ki és bemeneti pontot végre kell
hajtani
o Minden kondícióra be kell látni, hogy
befolyásolja a tartalmazó feltételének a
döntését
kondíció

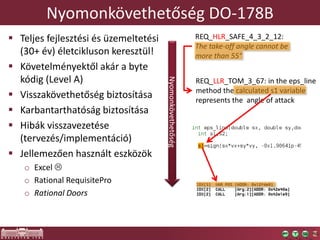

14. Nyomonkövethetőség DO-178B
 Teljes fejlesztési és üzemeltetési
(30+ év) életcikluson keresztül!
 Követelményektől akár a byte
kódig (Level A)
 Visszakövethetőség biztosítása
 Karbantarthatóság biztosítása
 Hibák visszavezetése
(tervezés/implementáció)
 Jellemezően használt eszközök
o Excel 
o Rational RequisitePro
o Rational Doors
REQ_HLR_SAFE_4_3_2_12:
The take-off angle cannot be
more than 55°
REQ_LLR_TOM_3_67: in the eps_line
method the calculated s1 variable
represents the angle of attack
Nyomonkövethetőség

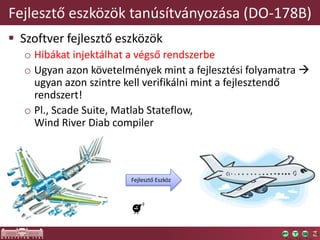

15. Fejlesztő eszközök tanúsítványozása (DO-178B)
 Szoftver fejlesztő eszközök
o Hibákat injektálhat a végső rendszerbe
o Ugyan azon követelmények mint a fejlesztési folyamatra 
ugyan azon szintre kell verifikálni mint a fejlesztendő
rendszert!
o Pl., Scade Suite, Matlab Stateflow,
Wind River Diab compiler
Fejlesztő Eszköz

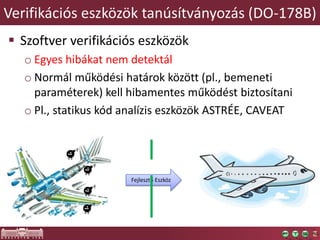

16. Verifikációs eszközök tanúsítványozás (DO-178B)
 Szoftver verifikációs eszközök
o Egyes hibákat nem detektál
o Normál működési határok között (pl., bemeneti
paraméterek) kell hibamentes működést biztosítani
o Pl., statikus kód analízis eszközök ASTRÉE, CAVEAT
Fejlesztő Eszköz

17. Modellvezérelt fejlesztés a
repülőgépiparban
A Hibatűrő Rendszerek Kutatócsoport projektjeiben
© DIANA, CERTIMOT, TRANS-IMA, SecureChange

18. Modellvezérelt fejlesztés biztonságkritikus rendszerekhez
Tradicionális V-Modell Modellvezérelt Fejlesztés
MDE ötletek DO-178C
• rendszermodellek korai validációja
• automatikus kódgenerálás
 Csökkentett fejlesztési költségek

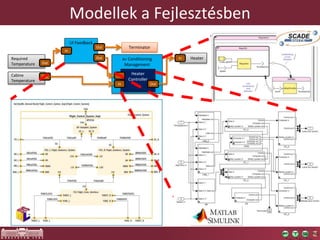

19. Modellek a Fejlesztésben
Air Conditioning
Management
Required
Temperature
Cabine
Temperature
Heater
UI Feedback
In
Out
Out
Out
Heater
Controller
Terminator
In
In
Out
Out
In

20. Rendszer
modell
(Tervezés)
Architektúra
modell
(Tervezés)
Komponens
modell
(Tervezés)
Finomítás
Finomítás
Tervezés és verifikációs
dokumentumok
(Forráskód, konfigurációs táblák,
tesztesetek, hibafák, hibadetektorok)
Kódgenerálás Tesztgenerálás
Vertikálismodelltranszformációk
Komponens
Modell
(V&V)
Architektúra
modell
(V&V)
Rendszer
modell
(V&V)
Modellgenerálás
Visszavetítés
Modellgenerálás
Visszavetítés
Modellgenerálás
Visszavetítés
Horizontális modelltranszformációk
Formális
módszerek
Formális
módszerek

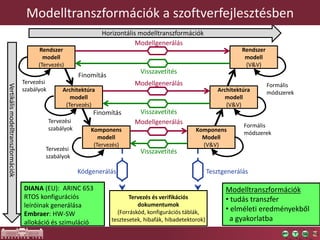

Modelltranszformációk a szoftverfejlesztésben
Modelltranszformációk
• tudás transzfer
• elméleti eredményekből
a gyakorlatba
DIANA (EU): ARINC 653
RTOS konfigurációs
leíróinak generálása
Embraer: HW-SW
allokáció és szimuláció
Tervezési
szabályok
Tervezési
szabályok
Tervezési
szabályok

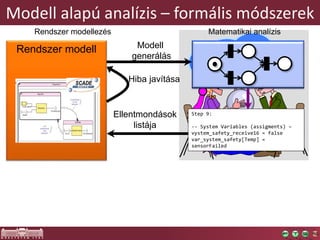

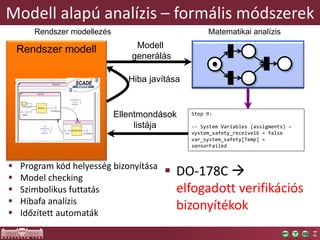

21. Modell alapú analízis – formális módszerek
Rendszer modell
Rendszer modellezés
Matematikai modell
Modell
generálás
Matematikai analízis
Ellentmondások
listája Analízis
(pl., model checker)
Hiba javítása
Step 9:
-- System Variables (assigments) –
vystem_safety_receive16 = false
var_system_safety[Temp] =
sensorFailed

22. Modell alapú analízis – formális módszerek
Rendszer modell
Rendszer modellezés
Mathematical
model
Modell
generálás
Matematikai analízis
Ellentmondások
listája Analysis
(e.g model checker)
Hiba javítása
Step 9:
-- System Variables (assigments) –
vystem_safety_receive16 = false
var_system_safety[Temp] =
sensorFailed
 Program kód helyesség bizonyítása
 Model checking
 Szimbolikus futtatás
 Hibafa analízis
 Időzített automaták
 DO-178C 
elfogadott verifikációs
bizonyítékok

23. TRANS-IMA: Embraer BME-MIT
kooperáció

24. Friss levegő
szabályozó
Meleg levegő
szabályozó
Hőmérséklet
monitorozás
Hőmérsékelt
beállítása
TRANS-IMA: HW-SW allokáció
Pack
Controller
Zone
Controller
SW funkciók
(kritikus + nem kritikus)
3
System
Display
AirCond
Panel
3
Redundancia
Aft Zone
Forward
Zone
Flight
DeckAir
Conditioning
panel
System
Display
Zone
Controller
Pack
Controller
Pack
Pack
Pack
Controller

25. Federált
RTOS

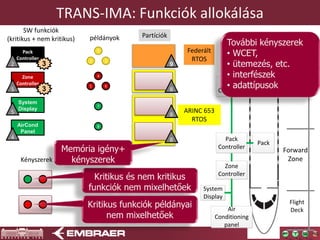

TRANS-IMA: Funkciók allokálása
Pack
Controller
Zone
Controller
Aft Zone
Forward
Zone
Flight
DeckAir
Conditioning
panel
System
Display
Zone
Controller
Pack
Controller
Pack
Pack
Pack
Controller
3
System
Display
AirCond
Panel
3
1
3 2
7
példányok
4
5 6
8
Partíciók
ARINC 653
RTOS
Kényszerek
Kritikus és nem kritikus
funkciók nem mixelhetőek
Kritikus funkciók példányai
nem mixelhetőek
2
5
5
4
9
8
8
8
Memória igény+
kényszerek
További kényszerek
• WCET,
• ütemezés, etc.
• interfészek
• adattípusok
SW funkciók
(kritikus + nem kritikus)

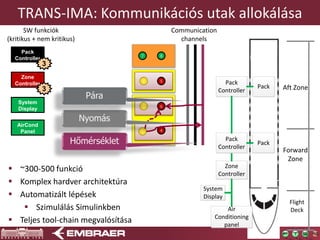

26. TRANS-IMA: Kommunikációs utak allokálása
1
2
3
7
4
5
6
8
Communication
channels
Hőmérséklet
Nyomás
Pára
Aft Zone
Forward
Zone
Flight
DeckAir
Conditioning
panel
System
Display
Zone
Controller
Pack
Controller
Pack
Pack
Pack
Controller
Pack
Controller
Zone
Controller
3
System
Display
AirCond
Panel
3
SW funkciók
(kritikus + nem kritikus)
 ~300-500 funkció
 Komplex hardver architektúra
 Automatizált lépések
 Szimulálás Simulinkben
 Teljes tool-chain megvalósítása

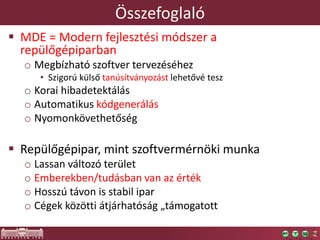

27. Összefoglaló
 MDE = Modern fejlesztési módszer a
repülőgépiparban
o Megbízható szoftver tervezéséhez
• Szigorú külső tanúsítványozást lehetővé tesz
o Korai hibadetektálás
o Automatikus kódgenerálás
o Nyomonkövethetőség
 Repülőgépipar, mint szoftvermérnöki munka
o Lassan változó terület
o Emberekben/tudásban van az érték
o Hosszú távon is stabil ipar
o Cégek közötti átjárhatóság „támogatott
