- 1. Struktur Atom Bab 4: Jirim & Bahan PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013
- 2. Atom • Atom ialahunit asas bagi semua jirim • Atom tidak dapat dilihat walaupun dengan teleskop kerana ia terlalu kecil • Atom terdiri dari satu nukleus ditengah yang dikeliling oleh elektron-elektron • Elektron-elektron bergerak mengelilingi nukleus mengikut orbit tertentu PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

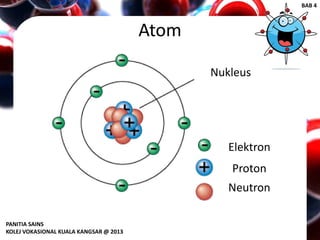

- 3. Atom Nukleus Elektron Proton Neutron PANITIA SAINS KOLEJ VOKASIONALKUALA KANGSAR @ 2013 BAB 4

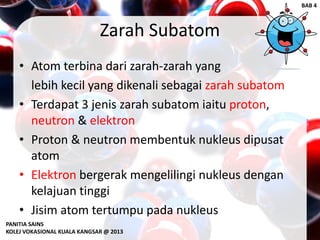

- 4. Zarah Subatom • Atomterbina dari zarah-zarah yang lebih kecil yang dikenali sebagai zarah subatom • Terdapat 3 jenis zarah subatom iaitu proton, neutron & elektron • Proton & neutron membentuk nukleus dipusat atom • Elektron bergerak mengelilingi nukleus dengan kelajuan tinggi • Jisim atom tertumpu pada nukleus PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

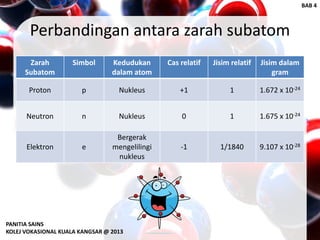

- 5. Perbandingan antara zarahsubatom Zarah Subatom Simbol Kedudukan dalam atom Cas relatif Jisim relatif Jisim dalam gram Proton p Nukleus +1 1 1.672 x 10-24 Neutron n Nukleus 0 1 1.675 x 10-24 Elektron e Bergerak mengelilingi nukleus -1 1/1840 9.107 x 10-28 PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

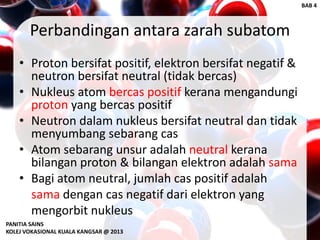

- 6. Perbandingan antara zarahsubatom • Proton bersifat positif, elektron bersifat negatif & neutron bersifat neutral (tidak bercas) • Nukleus atom bercas positif kerana mengandungi proton yang bercas positif • Neutron dalam nukleus bersifat neutral dan tidak menyumbang sebarang cas • Atom sebarang unsur adalah neutral kerana bilangan proton & bilangan elektron adalah sama • Bagi atom neutral, jumlah cas positif adalah sama dengan cas negatif dari elektron yang mengorbit nukleus PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

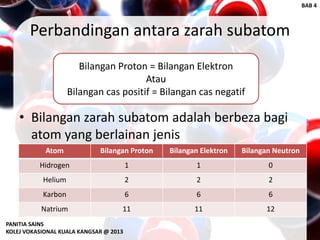

- 7. Perbandingan antara zarahsubatom • Bilangan zarah subatom adalah berbeza bagi atom yang berlainan jenis Bilangan Proton = Bilangan Elektron Atau Bilangan cas positif = Bilangan cas negatif Atom Bilangan Proton Bilangan Elektron Bilangan Neutron Hidrogen 1 1 0 Helium 2 2 2 Karbon 6 6 6 Natrium 11 11 12 PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

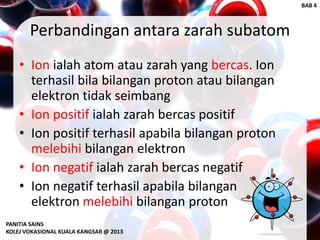

- 8. Perbandingan antara zarahsubatom • Ion ialah atom atau zarah yang bercas. Ion terhasil bila bilangan proton atau bilangan elektron tidak seimbang • Ion positif ialah zarah bercas positif • Ion positif terhasil apabila bilangan proton melebihi bilangan elektron • Ion negatif ialah zarah bercas negatif • Ion negatif terhasil apabila bilangan elektron melebihi bilangan proton PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

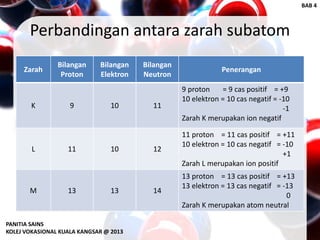

- 9. Perbandingan antara zarahsubatom Zarah Bilangan Proton Bilangan Elektron Bilangan Neutron Penerangan K 9 10 11 9 proton = 9 cas positif = +9 10 elektron = 10 cas negatif = -10 -1 Zarah K merupakan ion negatif L 11 10 12 11 proton = 11 cas positif = +11 10 elektron = 10 cas negatif = -10 +1 Zarah L merupakan ion positif M 13 13 14 13 proton = 13 cas positif = +13 13 elektron = 13 cas negatif = -13 0 Zarah K merupakan atom neutral PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

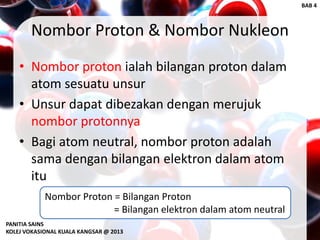

- 10. Nombor Proton &Nombor Nukleon • Nombor proton ialah bilangan proton dalam atom sesuatu unsur • Unsur dapat dibezakan dengan merujuk nombor protonnya • Bagi atom neutral, nombor proton adalah sama dengan bilangan elektron dalam atom itu Nombor Proton = Bilangan Proton = Bilangan elektron dalam atom neutral PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

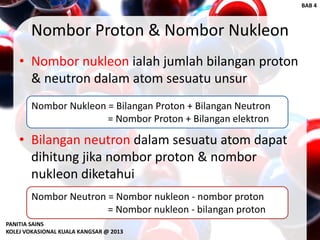

- 11. Nombor Proton &Nombor Nukleon • Nombor nukleon ialah jumlah bilangan proton & neutron dalam atom sesuatu unsur • Bilangan neutron dalam sesuatu atom dapat dihitung jika nombor proton & nombor nukleon diketahui Nombor Nukleon = Bilangan Proton + Bilangan Neutron = Nombor Proton + Bilangan elektron Nombor Neutron = Nombor nukleon - nombor proton = Nombor nukleon - bilangan proton PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

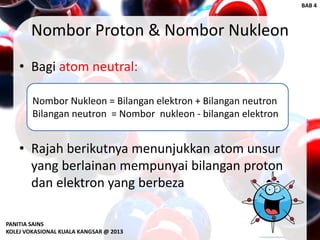

- 12. Nombor Proton &Nombor Nukleon • Bagi atom neutral: • Rajah berikutnya menunjukkan atom unsur yang berlainan mempunyai bilangan proton dan elektron yang berbeza Nombor Nukleon = Bilangan elektron + Bilangan neutron Bilangan neutron = Nombor nukleon - bilangan elektron PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

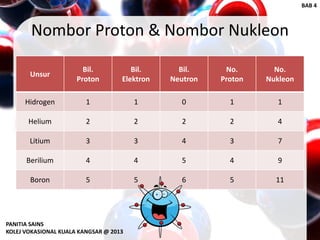

- 13. Nombor Proton &Nombor Nukleon Unsur Bil. Proton Bil. Elektron Bil. Neutron No. Proton No. Nukleon Hidrogen 1 1 0 1 1 Helium 2 2 2 2 4 Litium 3 3 4 3 7 Berilium 4 4 5 4 9 Boron 5 5 6 5 11 PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

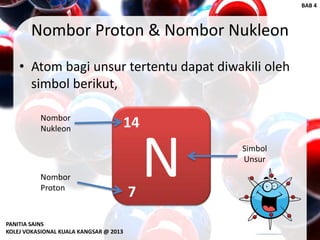

- 14. Nombor Proton &Nombor Nukleon • Atom bagi unsur tertentu dapat diwakili oleh simbol berikut, N 14 7 Nombor Nukleon Nombor Proton Simbol Unsur PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

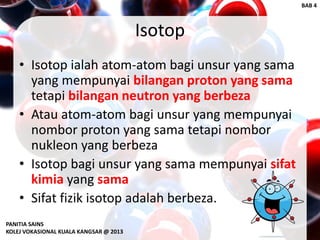

- 15. Isotop • Isotop ialahatom-atom bagi unsur yang sama yang mempunyai bilangan proton yang sama tetapi bilangan neutron yang berbeza • Atau atom-atom bagi unsur yang mempunyai nombor proton yang sama tetapi nombor nukleon yang berbeza • Isotop bagi unsur yang sama mempunyai sifat kimia yang sama • Sifat fizik isotop adalah berbeza. PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4
- 16. Isotop Unsur Isotop SimbolNo. Nukleon No. Proton Bil. Proton Bil. Neutron Bil. Elektron Hidrogen Hidrogen-1 (protium) 1H 1 1 1 0 1 Hidrogen-2 (deutrium) 1H 2 1 1 1 1 Hidrogen-3 (tritium) 1H 3 1 1 2 1 Oksigen Oksigen-16 8O 16 8 8 8 8 Oksigen-17 8O 17 8 8 9 8 Oksigen-18 8O 18 8 8 10 8 1 2 3 16 17 18 PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4

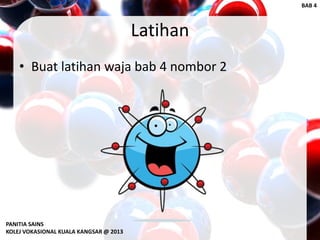

- 17. Latihan • Buat latihanwaja bab 4 nombor 2 PANITIA SAINS KOLEJ VOKASIONAL KUALA KANGSAR @ 2013 BAB 4
