1. Struktur Algoritma & Tipe Data
Fadhly Nahwan Siddiq.,M.Kom

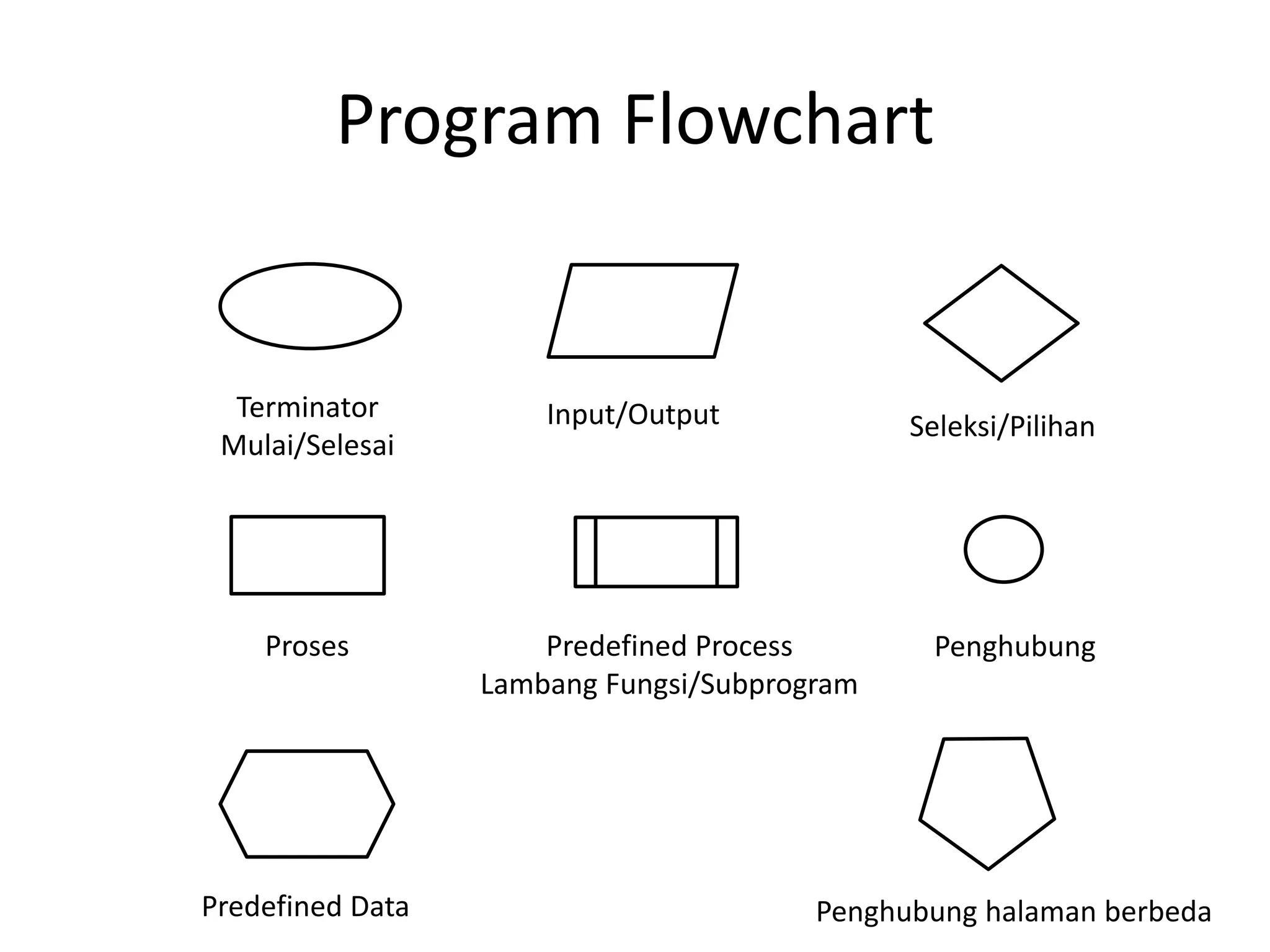

2. Program Flowchart
Terminator
Mulai/Selesai
Input/Output Seleksi/Pilihan
Proses Predefined Process
Lambang Fungsi/Subprogram
Penghubung
Predefined Data Penghubung halaman berbeda

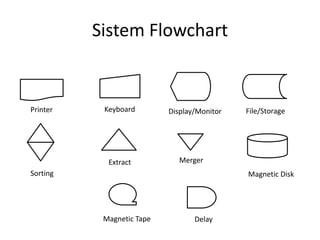

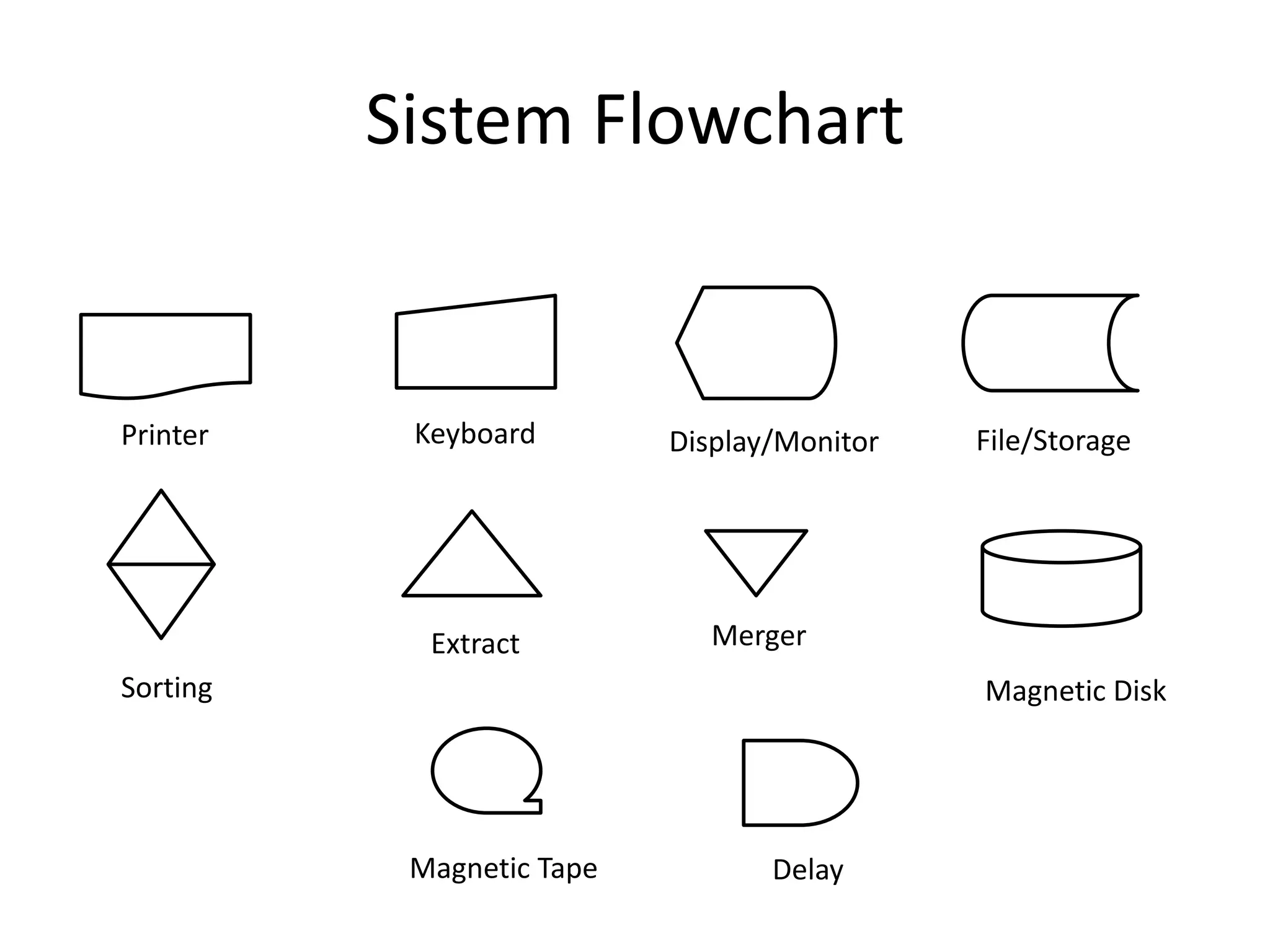

3. Sistem Flowchart
Keyboard
Printer File/Storage
Display/Monitor
Sorting
Extract Merger
Magnetic Disk
Magnetic Tape Delay

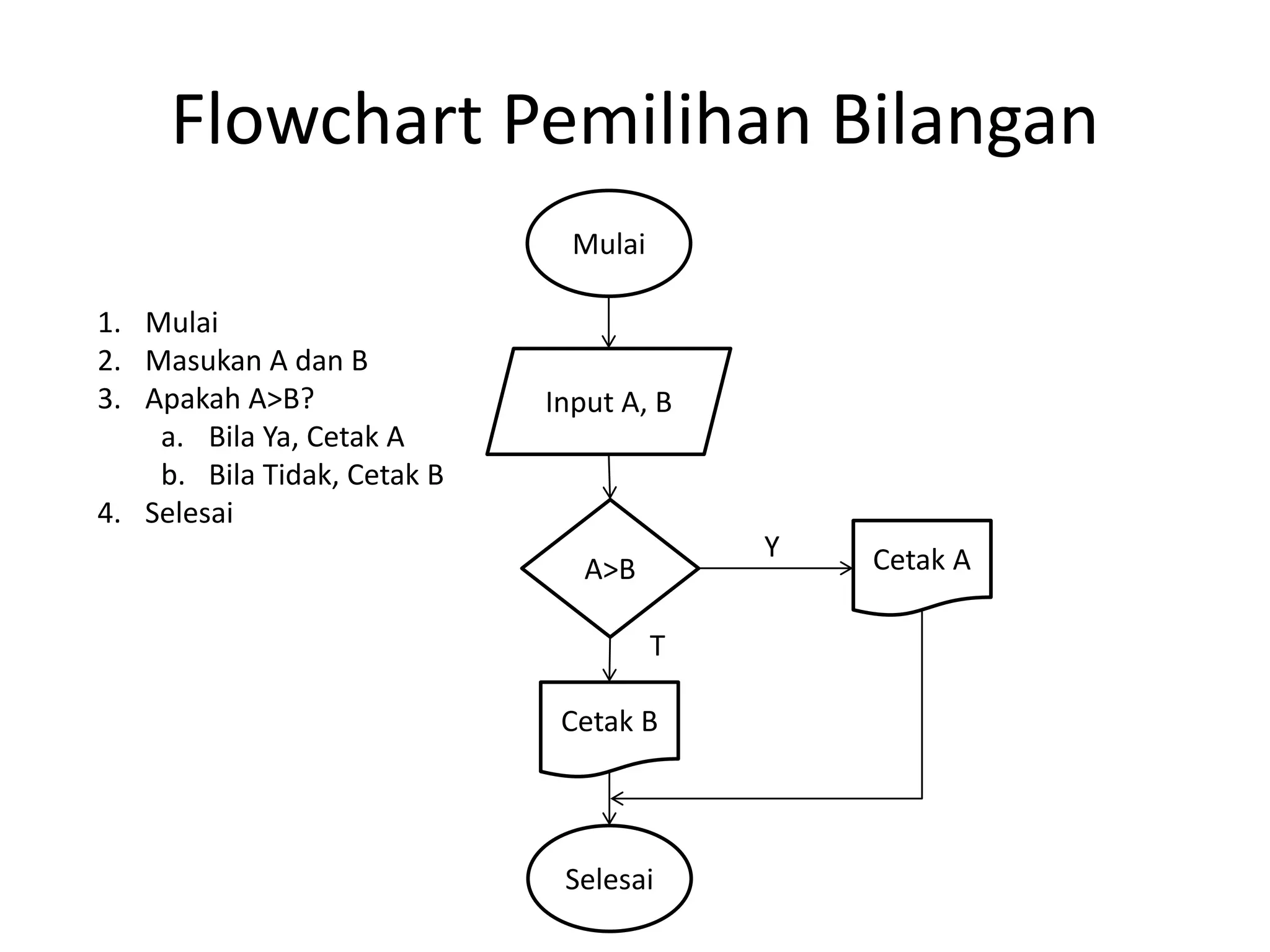

4. Flowchart Pemilihan Bilangan
Mulai
Input A, B
A>B Cetak A
Cetak B
Selesai
1. Mulai
2. Masukan A dan B
3. Apakah A>B?
a. Bila Ya, Cetak A
b. Bila Tidak, Cetak B
4. Selesai
Y
T

5. Struktur Algoritma
• Bagian Kepala (Header)
Memuat nama algoritma serta informasi atau
keterangan tentang algoritma yang ditulis.
• Bagian Deklarasi (Definisi Variabel)
Memuat definisi nama variabel, nama tetapan, nama
prosedur/fungsi, tipe data yang akan digunakan.
• Bagian Deskripsi (Rincian Langkah)
Memuat langkag-langkah penyelesaian masalah,
termasuk beberapa perintah seperti baca data,
tampilkan, ulangi, yang mengubah data input menjadi
data output, dsb.

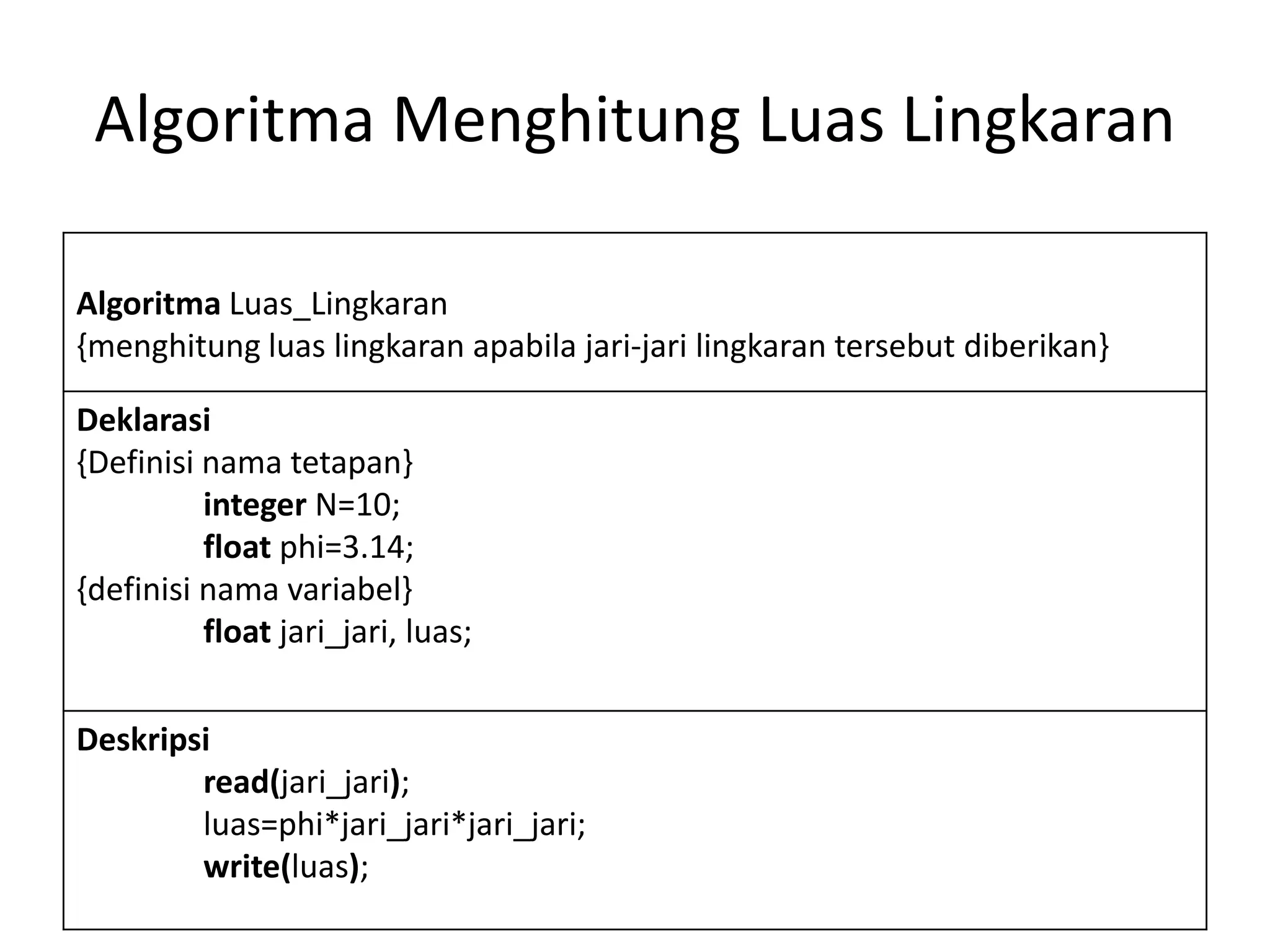

6. Algoritma Menghitung Luas Lingkaran
Algoritma Luas_Lingkaran
{menghitung luas lingkaran apabila jari-jari lingkaran tersebut diberikan}
Deklarasi
{Definisi nama tetapan}
integer N=10;
float phi=3.14;
{definisi nama variabel}
float jari_jari, luas;
Deskripsi
read(jari_jari);
luas=phi*jari_jari*jari_jari;
write(luas);

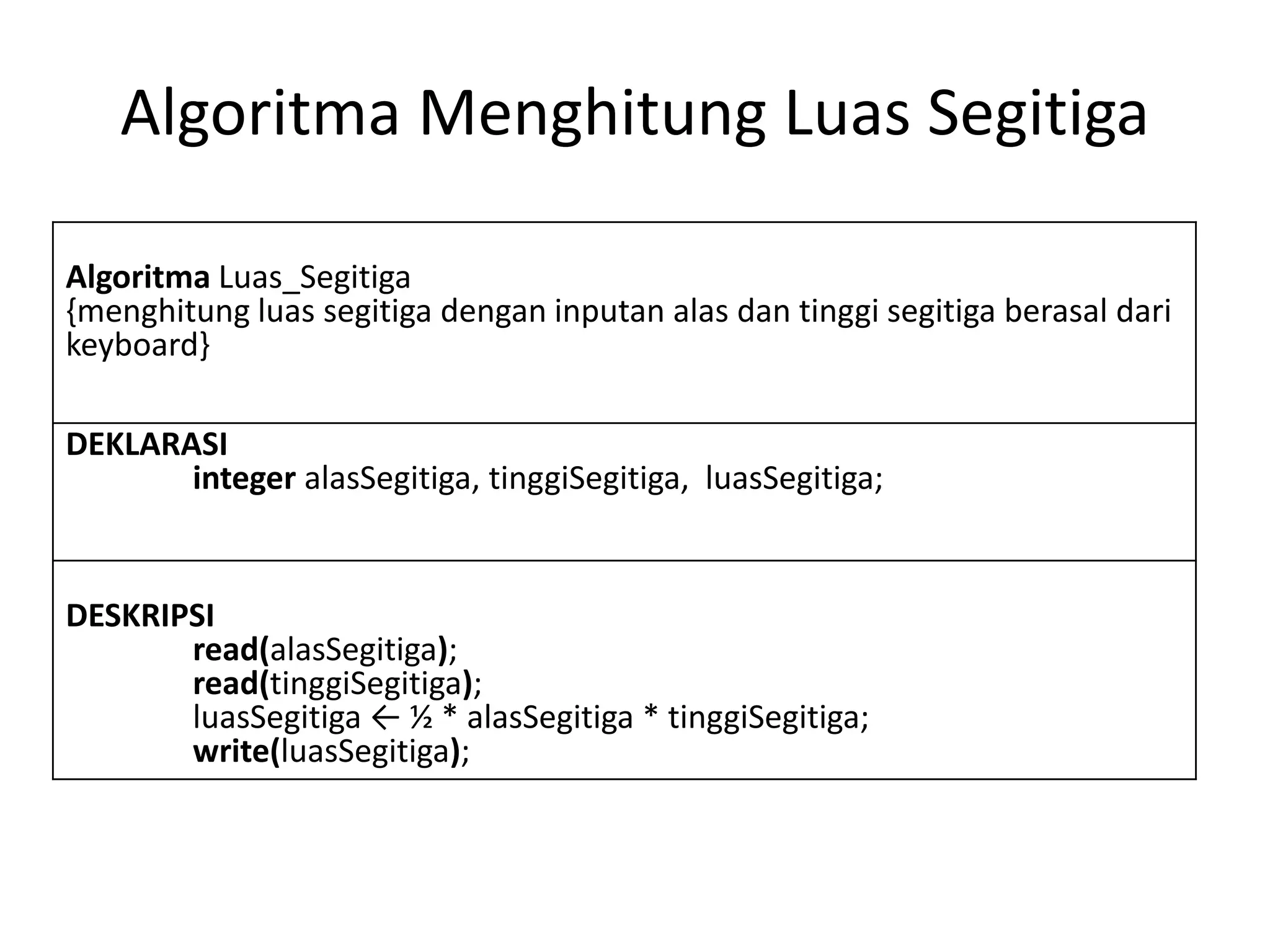

7. Algoritma Menghitung Luas Segitiga
Algoritma Luas_Segitiga
{menghitung luas segitiga dengan inputan alas dan tinggi segitiga berasal dari
keyboard}
DEKLARASI
integer alasSegitiga, tinggiSegitiga, luasSegitiga;
DESKRIPSI
read(alasSegitiga);
read(tinggiSegitiga);
luasSegitiga ← ½ * alasSegitiga * tinggiSegitiga;
write(luasSegitiga);

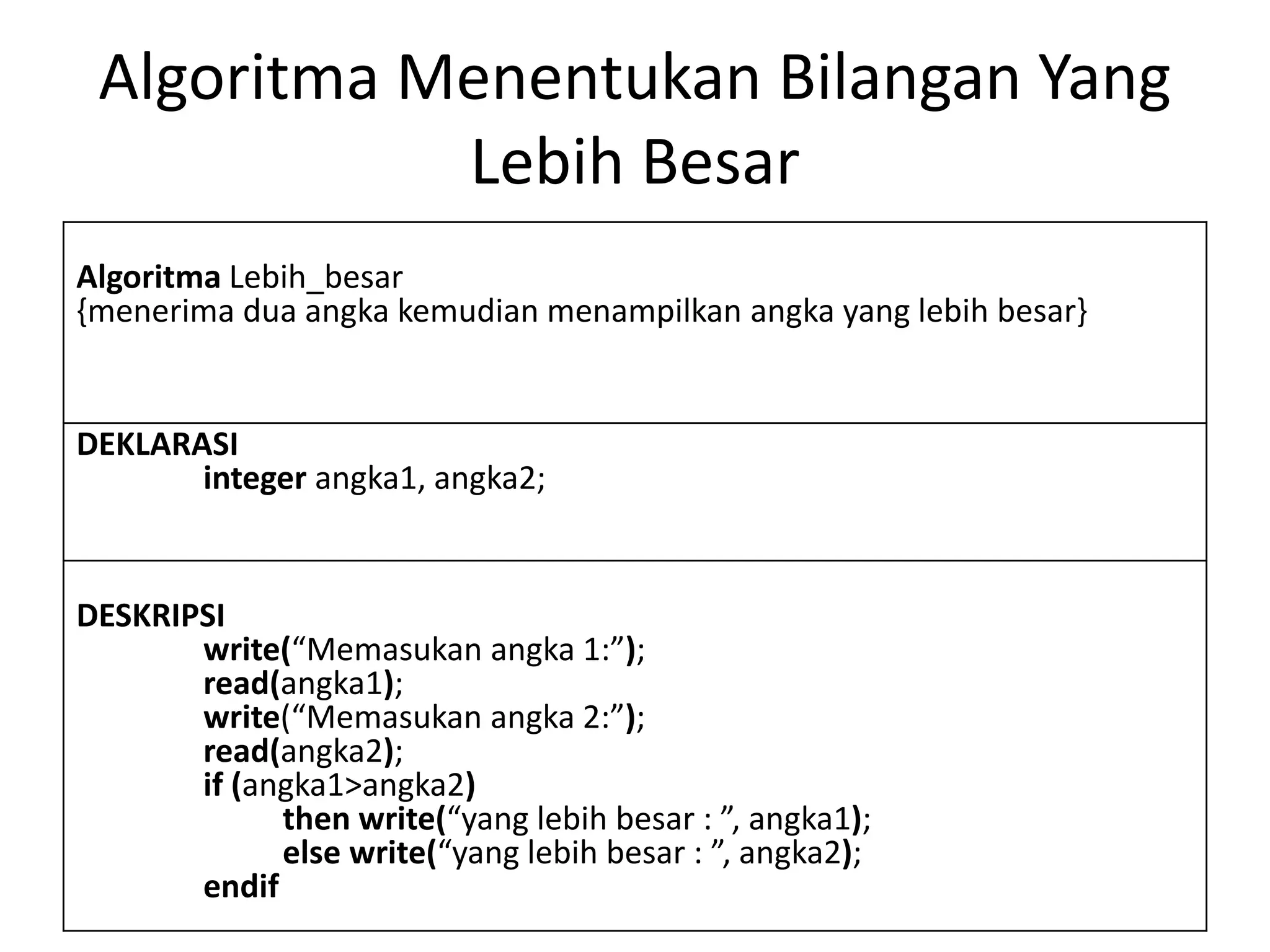

8. Algoritma Menentukan Bilangan Yang
Lebih Besar
Algoritma Lebih_besar
{menerima dua angka kemudian menampilkan angka yang lebih besar}
DEKLARASI
integer angka1, angka2;
DESKRIPSI
write(“Memasukan angka 1:”);
read(angka1);
write(“Memasukan angka 2:”);
read(angka2);
if (angka1>angka2)
then write(“yang lebih besar : ”, angka1);
else write(“yang lebih besar : ”, angka2);
endif

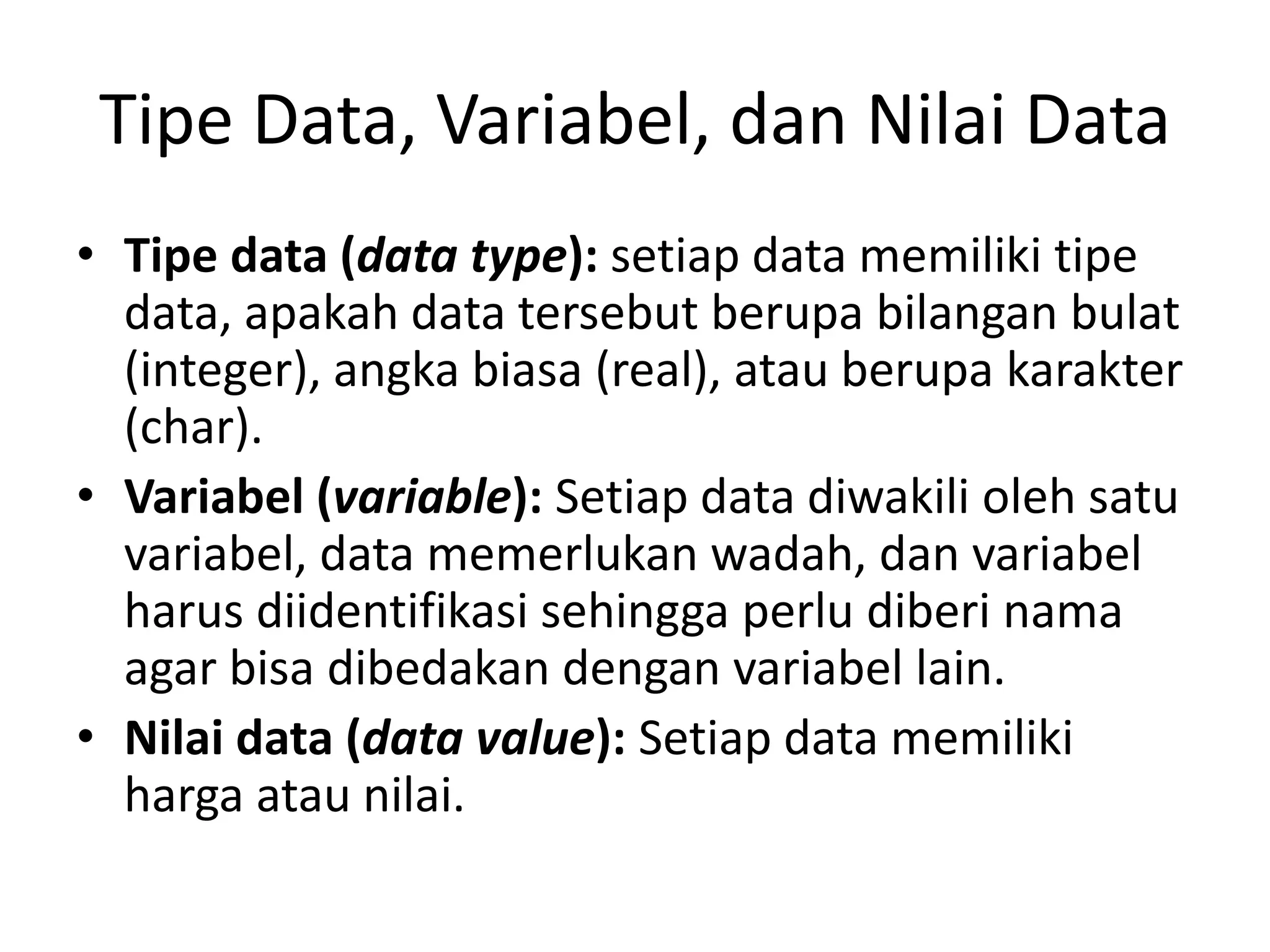

9. Tipe Data, Variabel, dan Nilai Data
• Tipe data (data type): setiap data memiliki tipe
data, apakah data tersebut berupa bilangan bulat
(integer), angka biasa (real), atau berupa karakter
(char).
• Variabel (variable): Setiap data diwakili oleh satu
variabel, data memerlukan wadah, dan variabel
harus diidentifikasi sehingga perlu diberi nama
agar bisa dibedakan dengan variabel lain.
• Nilai data (data value): Setiap data memiliki
harga atau nilai.

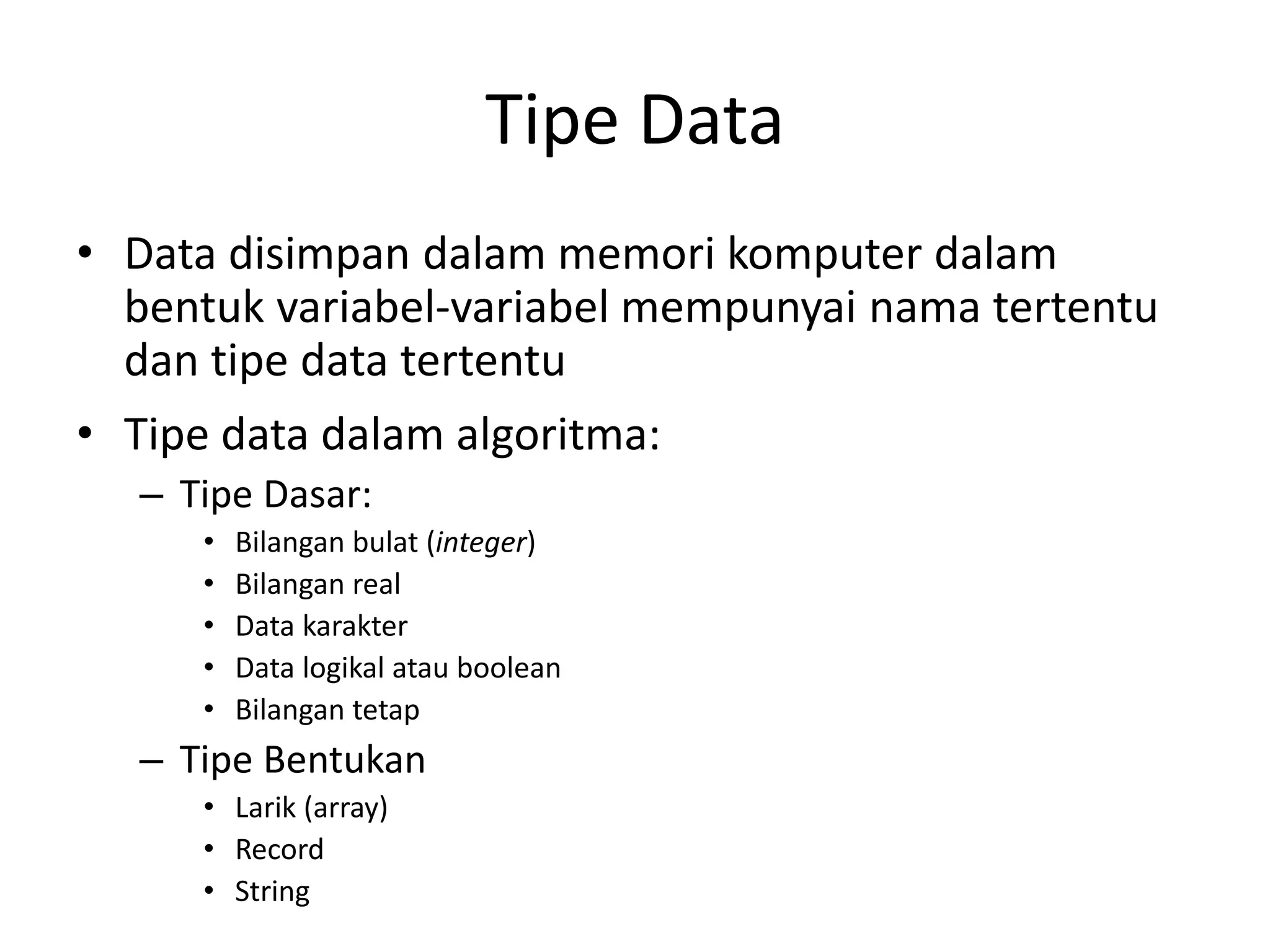

10. Tipe Data
• Data disimpan dalam memori komputer dalam
bentuk variabel-variabel mempunyai nama tertentu
dan tipe data tertentu
• Tipe data dalam algoritma:
– Tipe Dasar:
• Bilangan bulat (integer)
• Bilangan real
• Data karakter
• Data logikal atau boolean
• Bilangan tetap
– Tipe Bentukan
• Larik (array)
• Record
• String

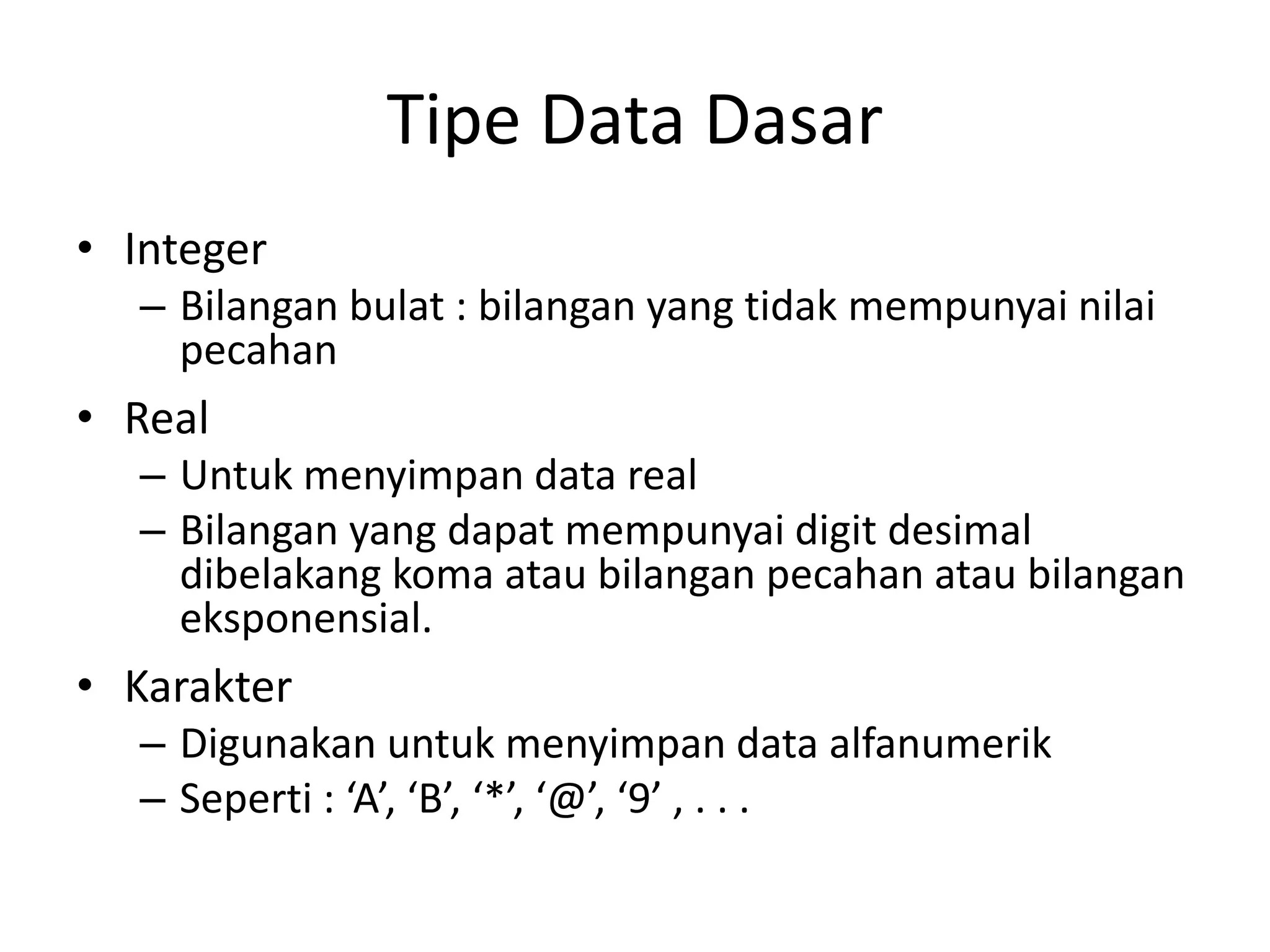

11. Tipe Data Dasar
• Integer
– Bilangan bulat : bilangan yang tidak mempunyai nilai
pecahan
• Real
– Untuk menyimpan data real
– Bilangan yang dapat mempunyai digit desimal
dibelakang koma atau bilangan pecahan atau bilangan
eksponensial.
• Karakter
– Digunakan untuk menyimpan data alfanumerik
– Seperti : ‘A’, ‘B’, ‘*’, ‘@’, ‘9’ , . . .

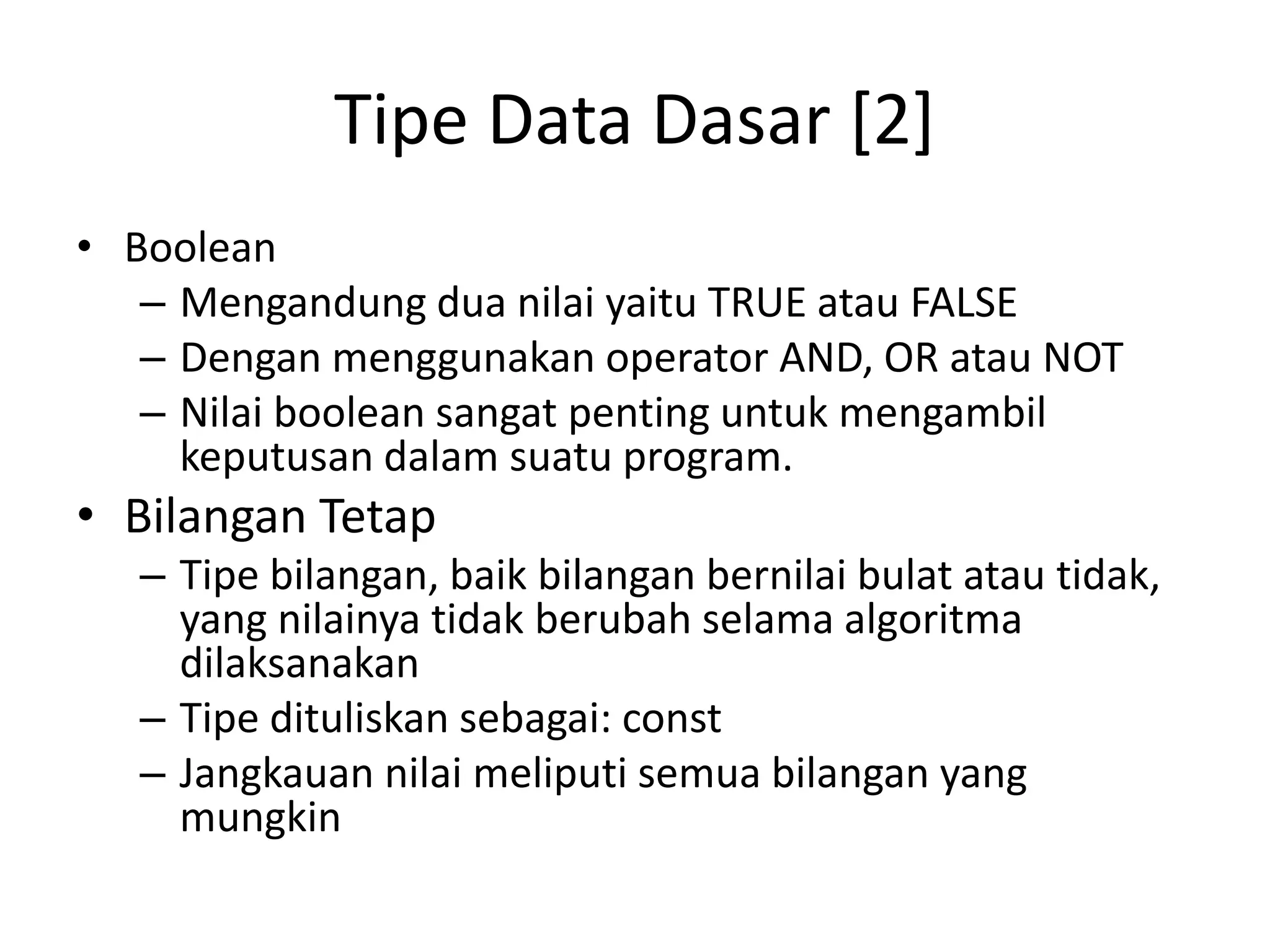

12. Tipe Data Dasar [2]
• Boolean
– Mengandung dua nilai yaitu TRUE atau FALSE
– Dengan menggunakan operator AND, OR atau NOT
– Nilai boolean sangat penting untuk mengambil
keputusan dalam suatu program.
• Bilangan Tetap
– Tipe bilangan, baik bilangan bernilai bulat atau tidak,
yang nilainya tidak berubah selama algoritma
dilaksanakan
– Tipe dituliskan sebagai: const
– Jangkauan nilai meliputi semua bilangan yang
mungkin

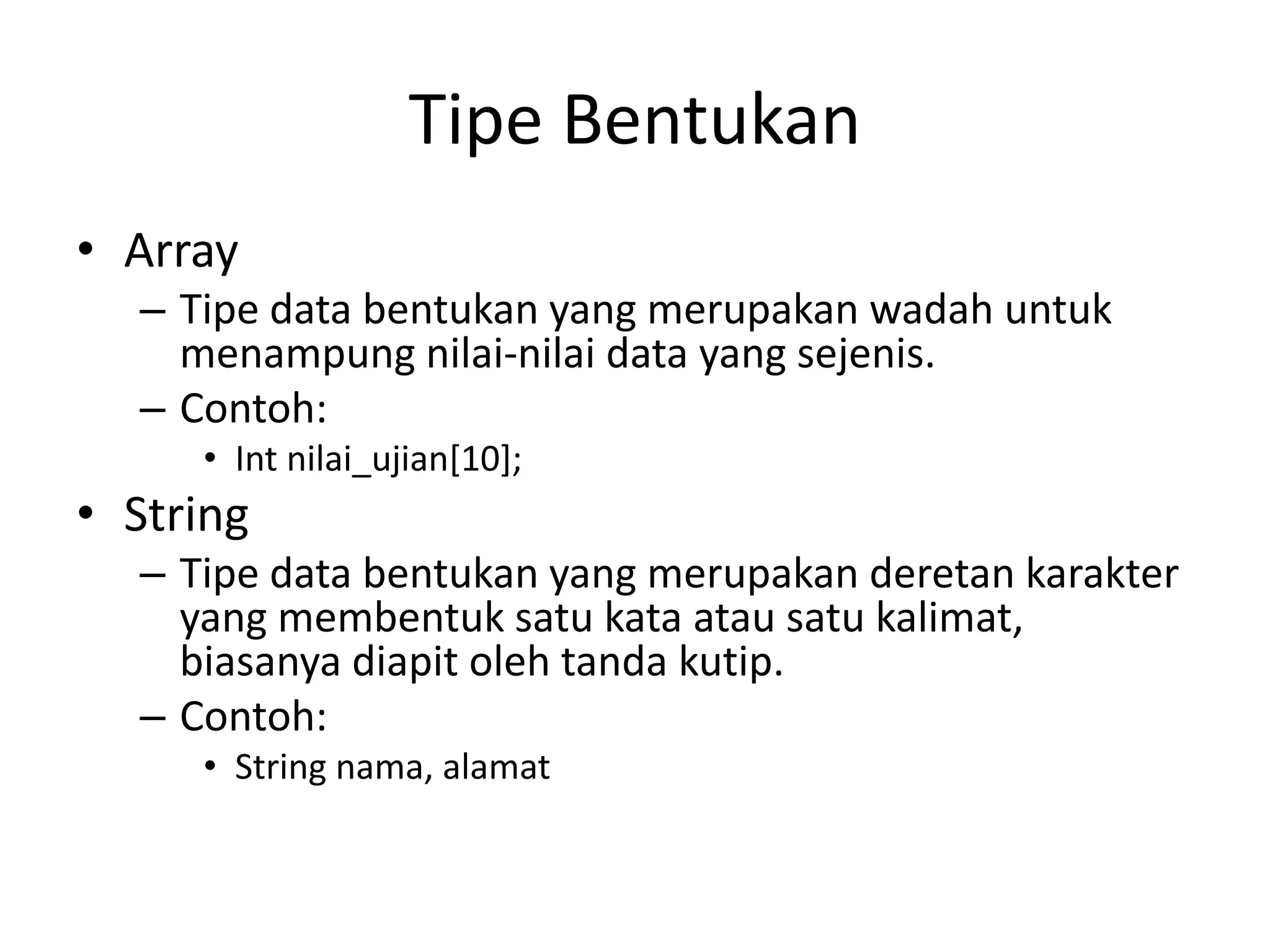

13. Tipe Bentukan
• Array
– Tipe data bentukan yang merupakan wadah untuk
menampung nilai-nilai data yang sejenis.
– Contoh:
• Int nilai_ujian[10];
• String
– Tipe data bentukan yang merupakan deretan karakter
yang membentuk satu kata atau satu kalimat,
biasanya diapit oleh tanda kutip.
– Contoh:
• String nama, alamat

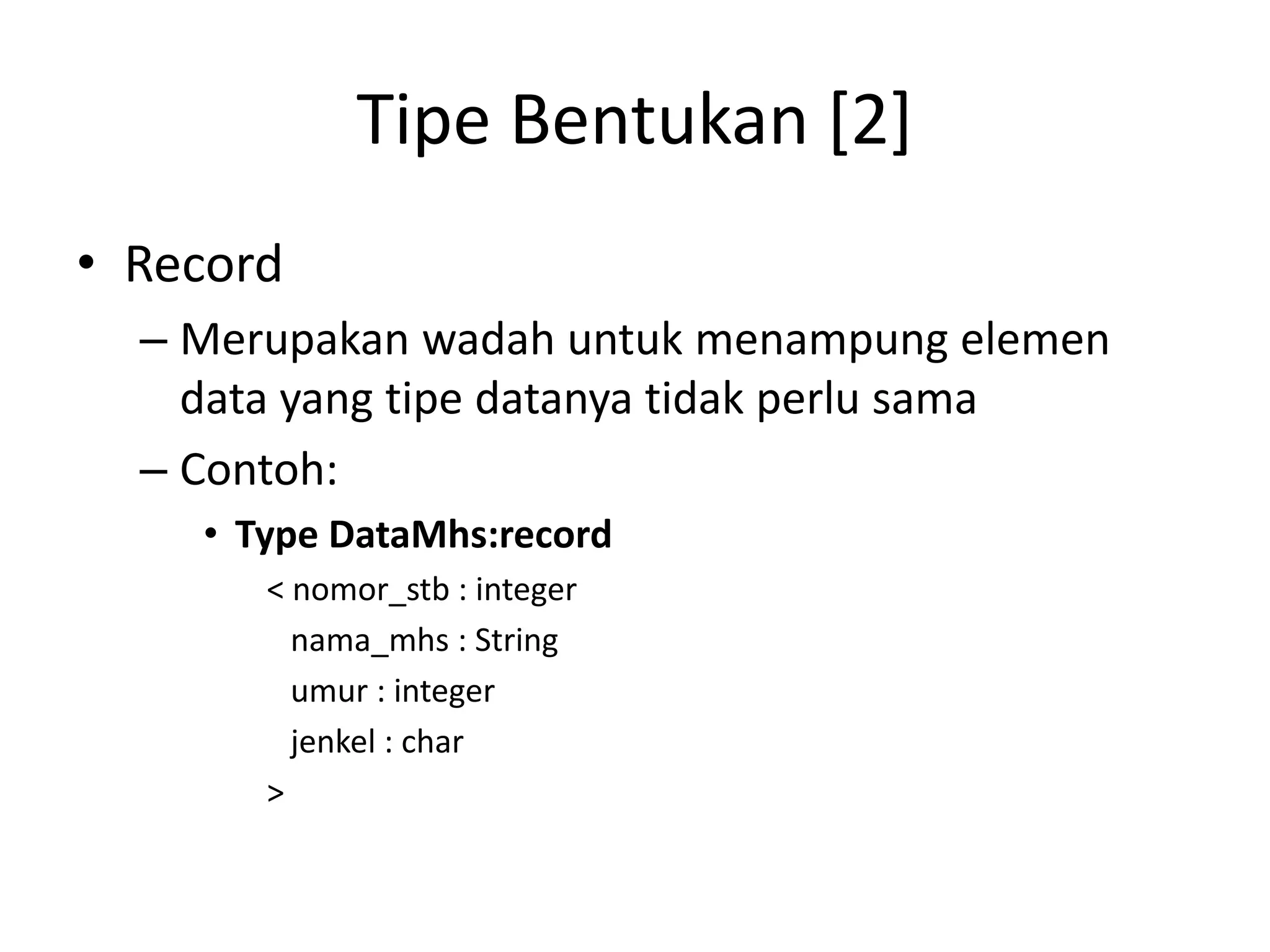

14. Tipe Bentukan [2]
• Record
– Merupakan wadah untuk menampung elemen
data yang tipe datanya tidak perlu sama
– Contoh:
• Type DataMhs:record
< nomor_stb : integer
nama_mhs : String
umur : integer
jenkel : char
>

15. VARIABEL
• Suatu lokasi memori komputer yang digunakan untuk
menampung dan menyimpan data yang akan diolah.
• Tipe data variabel ditentukan oleh jenis data yang akan
disimpan
• Penamaan bersifat  UNIK
• Aturan penulisan :
– Diawali dengan huruf, tidak boleh dengan angka atau simbol
– Jangan menggunakan simbol-simbol yang membingungkan
– Penulisan harus diikuti dengan Tipe Data
– Sebaiknya tidak terlalu panjang
– Tidak boleh menggunakan spasi
– Sebaiknya memiliki arti sesuai dengan elemen data

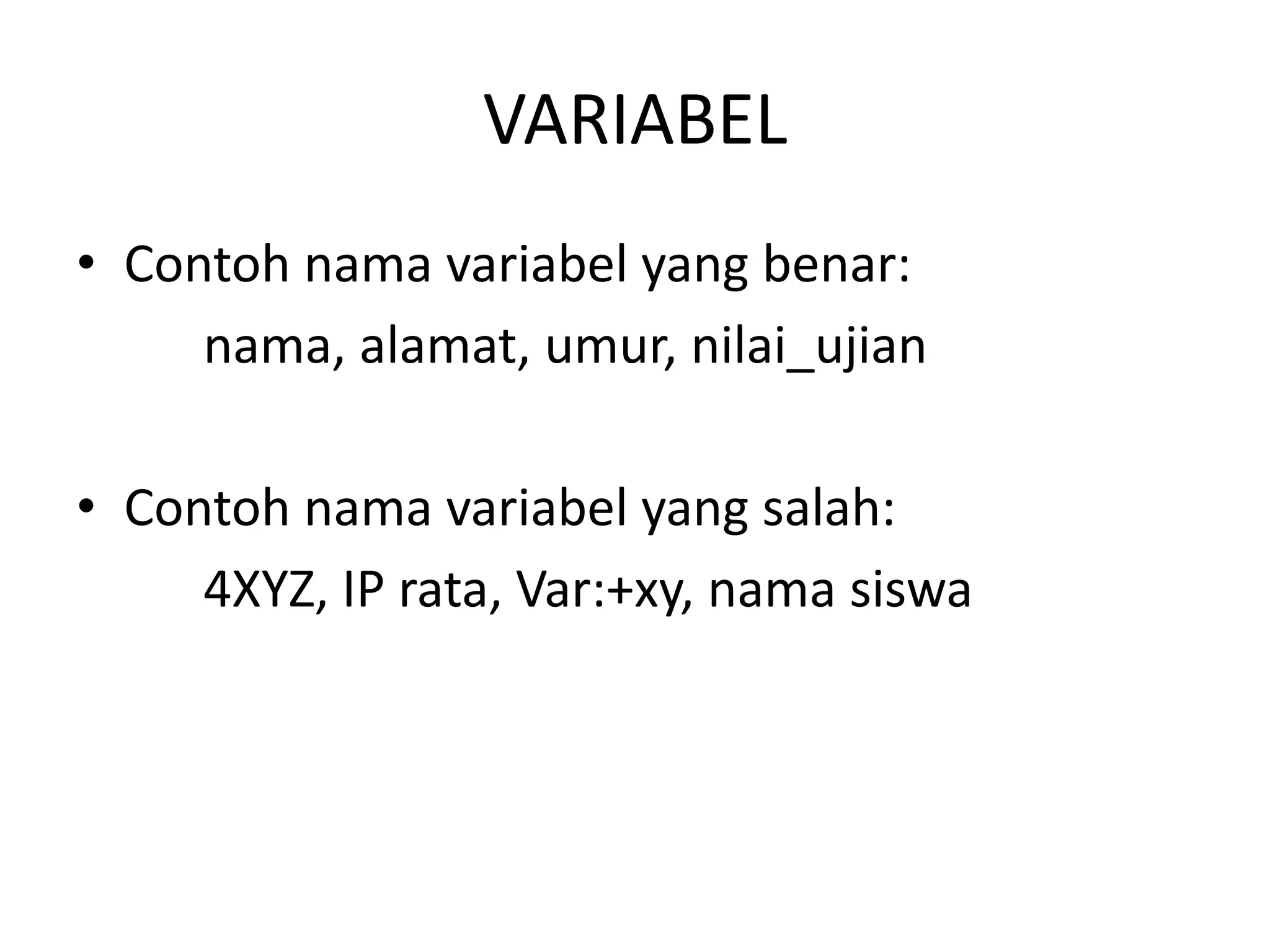

16. VARIABEL
• Contoh nama variabel yang benar:
nama, alamat, umur, nilai_ujian
• Contoh nama variabel yang salah:
4XYZ, IP rata, Var:+xy, nama siswa

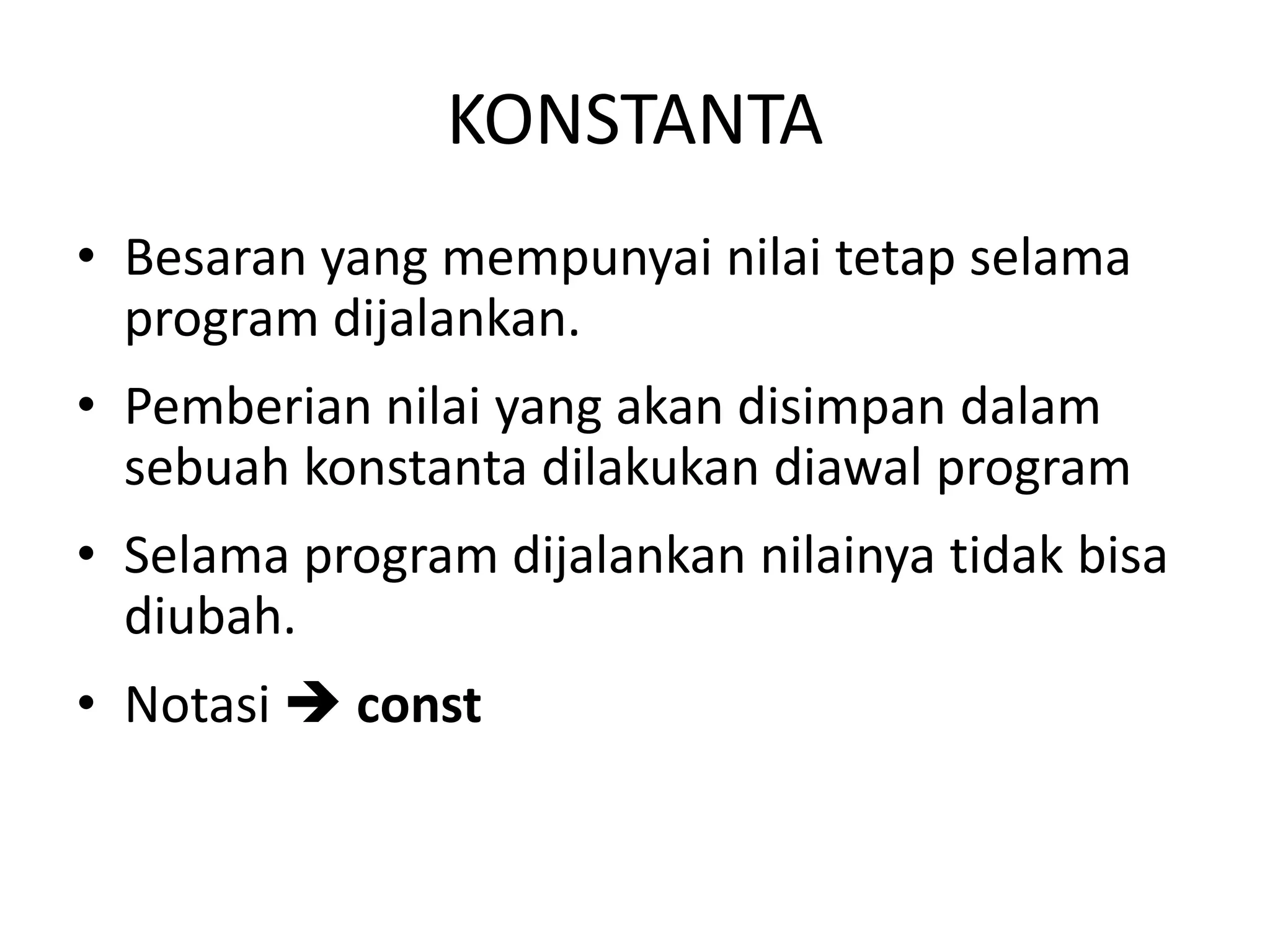

17. KONSTANTA
• Besaran yang mempunyai nilai tetap selama
program dijalankan.
• Pemberian nilai yang akan disimpan dalam
sebuah konstanta dilakukan diawal program
• Selama program dijalankan nilainya tidak bisa
diubah.
• Notasi  const

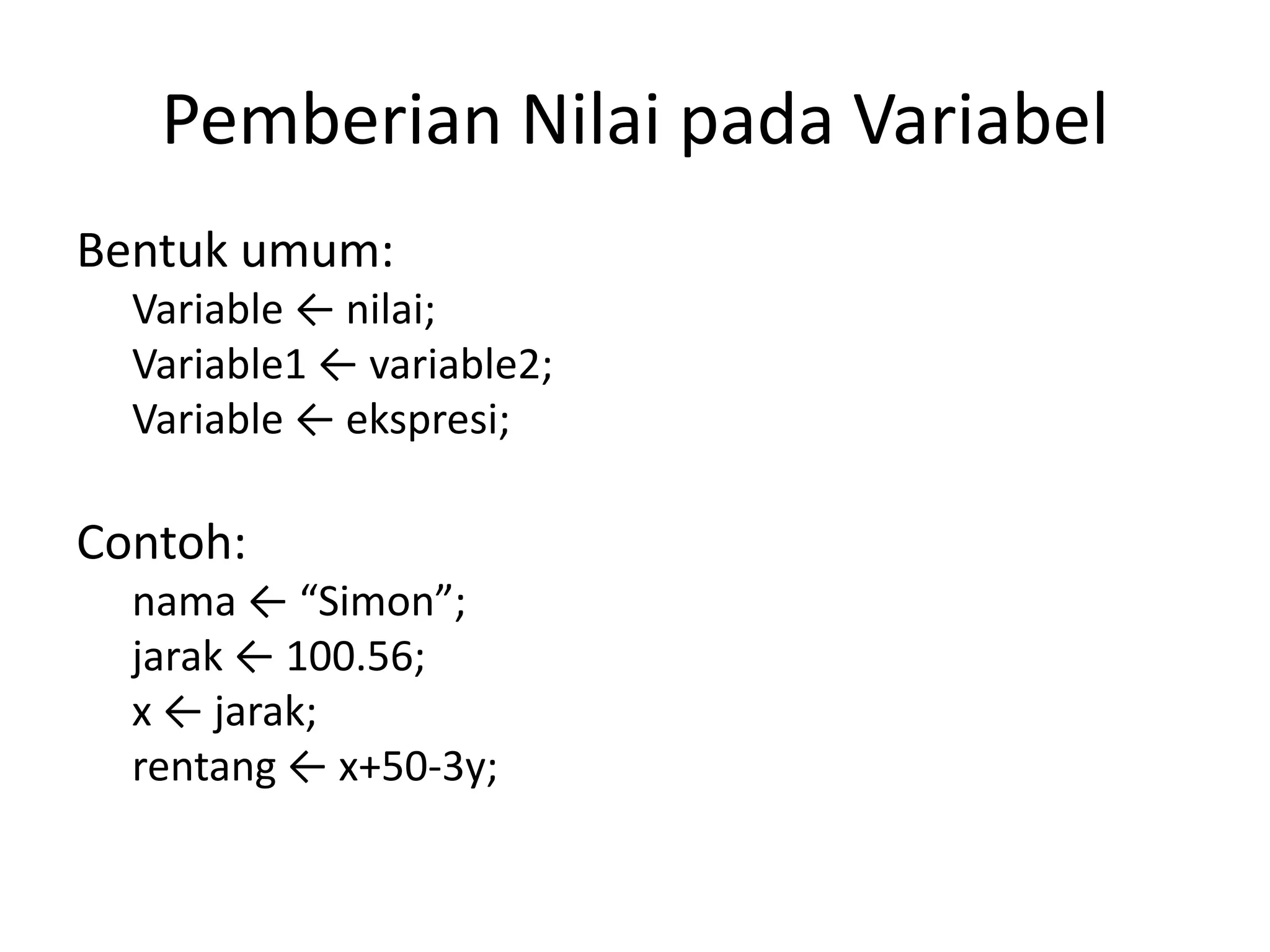

18. Pemberian Nilai pada Variabel
Bentuk umum:
Variable ← nilai;
Variable1 ← variable2;
Variable ← ekspresi;
Contoh:
nama ← “Simon”;
jarak ← 100.56;
x ← jarak;
rentang ← x+50-3y;

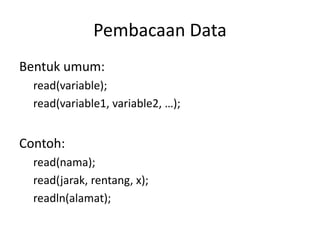

19. Pembacaan Data
Bentuk umum:
read(variable);
read(variable1, variable2, …);
Contoh:
read(nama);
read(jarak, rentang, x);
readln(alamat);

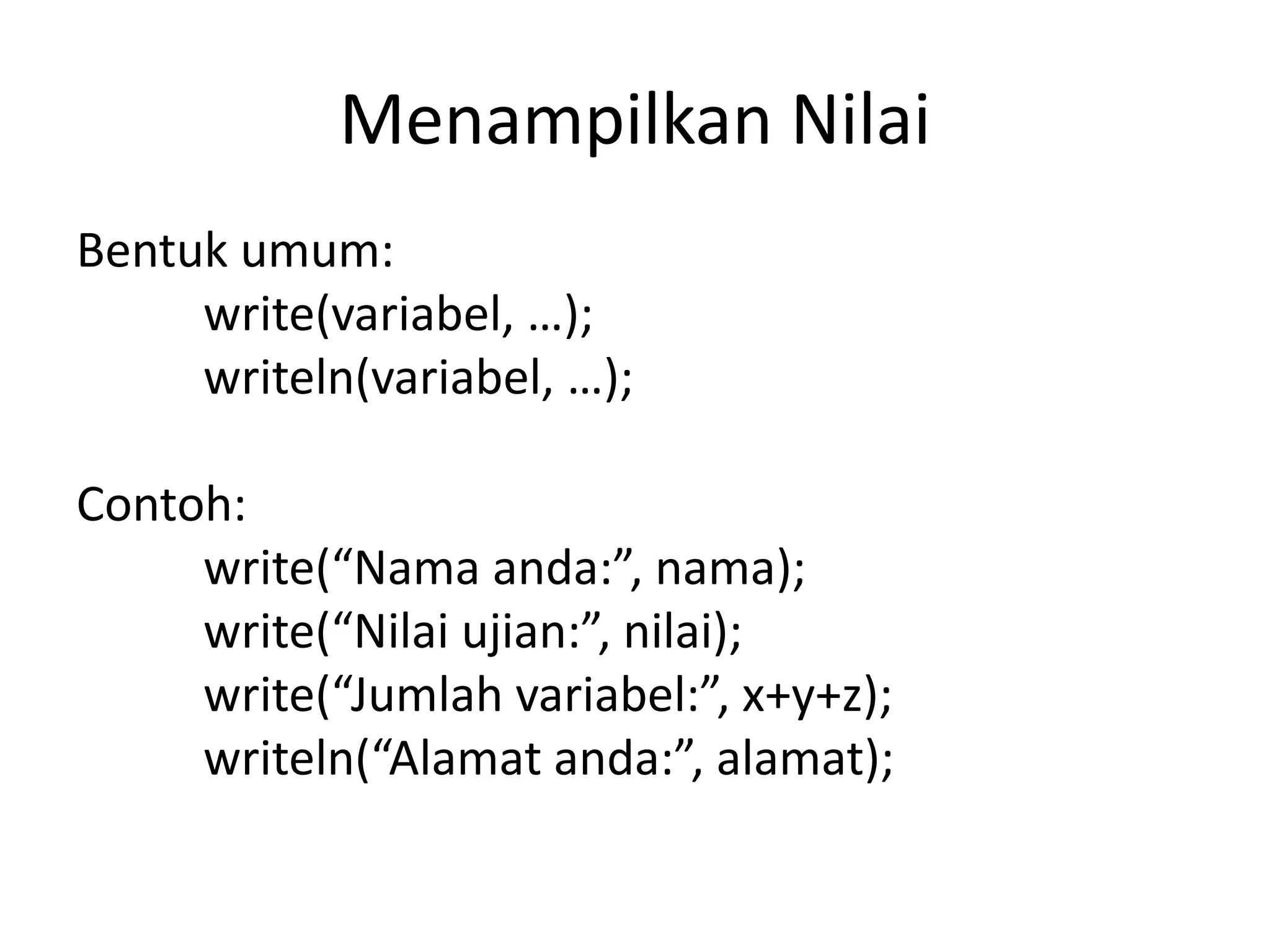

20. Menampilkan Nilai
Bentuk umum:
write(variabel, …);
writeln(variabel, …);
Contoh:
write(“Nama anda:”, nama);
write(“Nilai ujian:”, nilai);
write(“Jumlah variabel:”, x+y+z);
writeln(“Alamat anda:”, alamat);

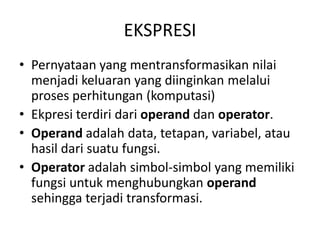

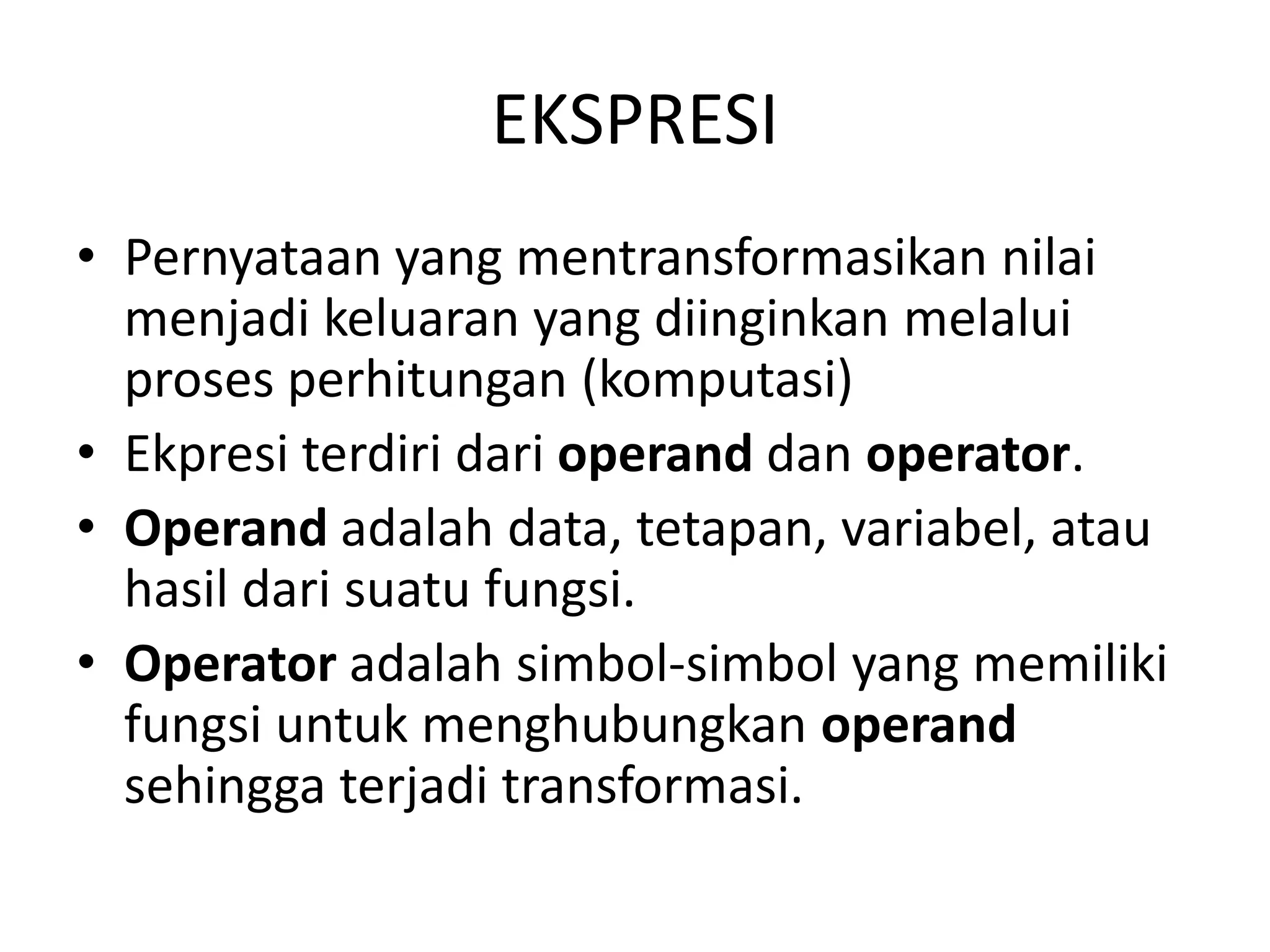

21. EKSPRESI
• Pernyataan yang mentransformasikan nilai
menjadi keluaran yang diinginkan melalui
proses perhitungan (komputasi)
• Ekpresi terdiri dari operand dan operator.
• Operand adalah data, tetapan, variabel, atau
hasil dari suatu fungsi.
• Operator adalah simbol-simbol yang memiliki
fungsi untuk menghubungkan operand
sehingga terjadi transformasi.

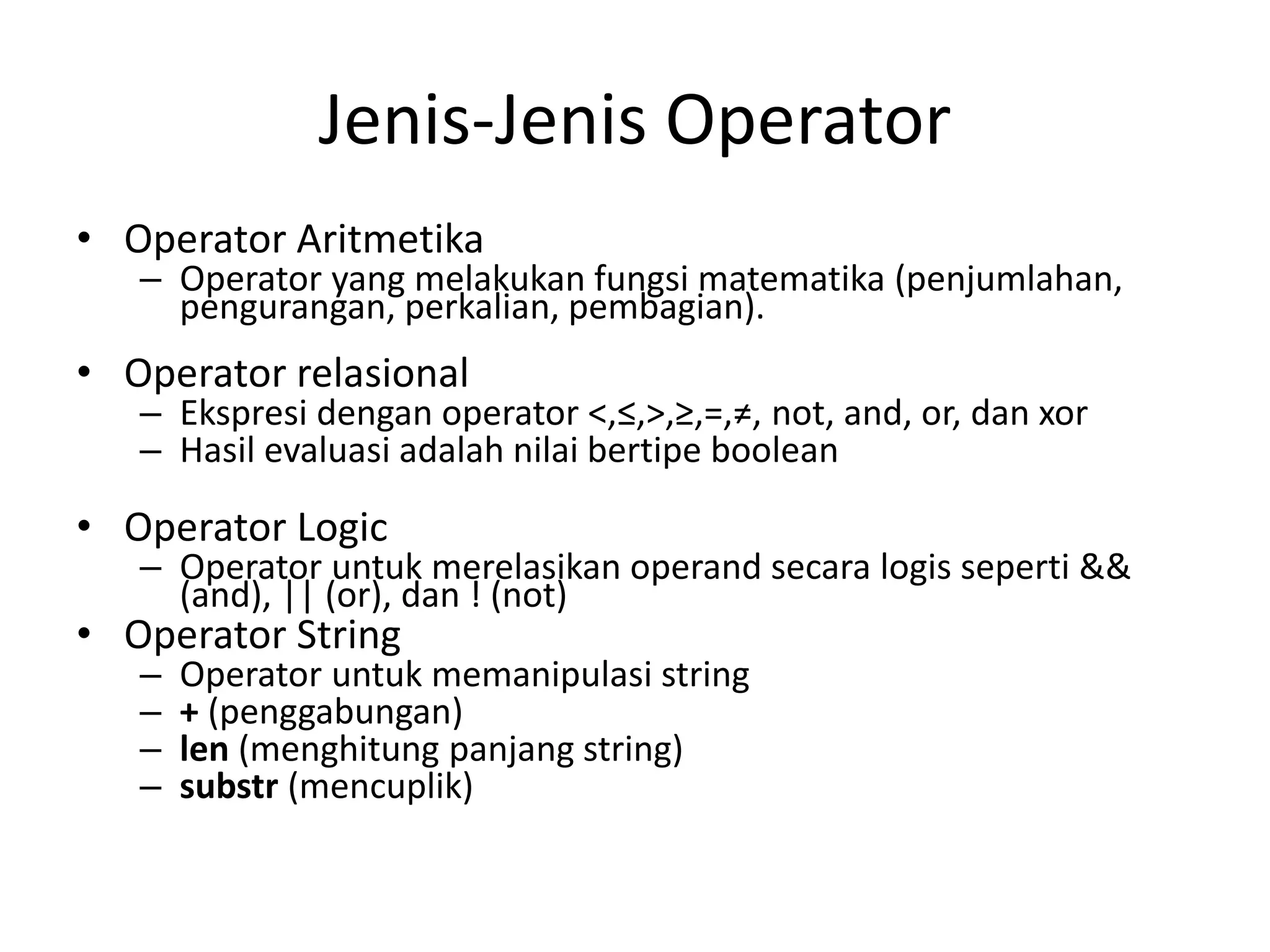

22. Jenis-Jenis Operator
• Operator Aritmetika
– Operator yang melakukan fungsi matematika (penjumlahan,
pengurangan, perkalian, pembagian).
• Operator relasional
– Ekspresi dengan operator <,≤,>,≥,=,≠, not, and, or, dan xor
– Hasil evaluasi adalah nilai bertipe boolean
• Operator Logic
– Operator untuk merelasikan operand secara logis seperti &&
(and), || (or), dan ! (not)
• Operator String
– Operator untuk memanipulasi string
– + (penggabungan)
– len (menghitung panjang string)
– substr (mencuplik)
