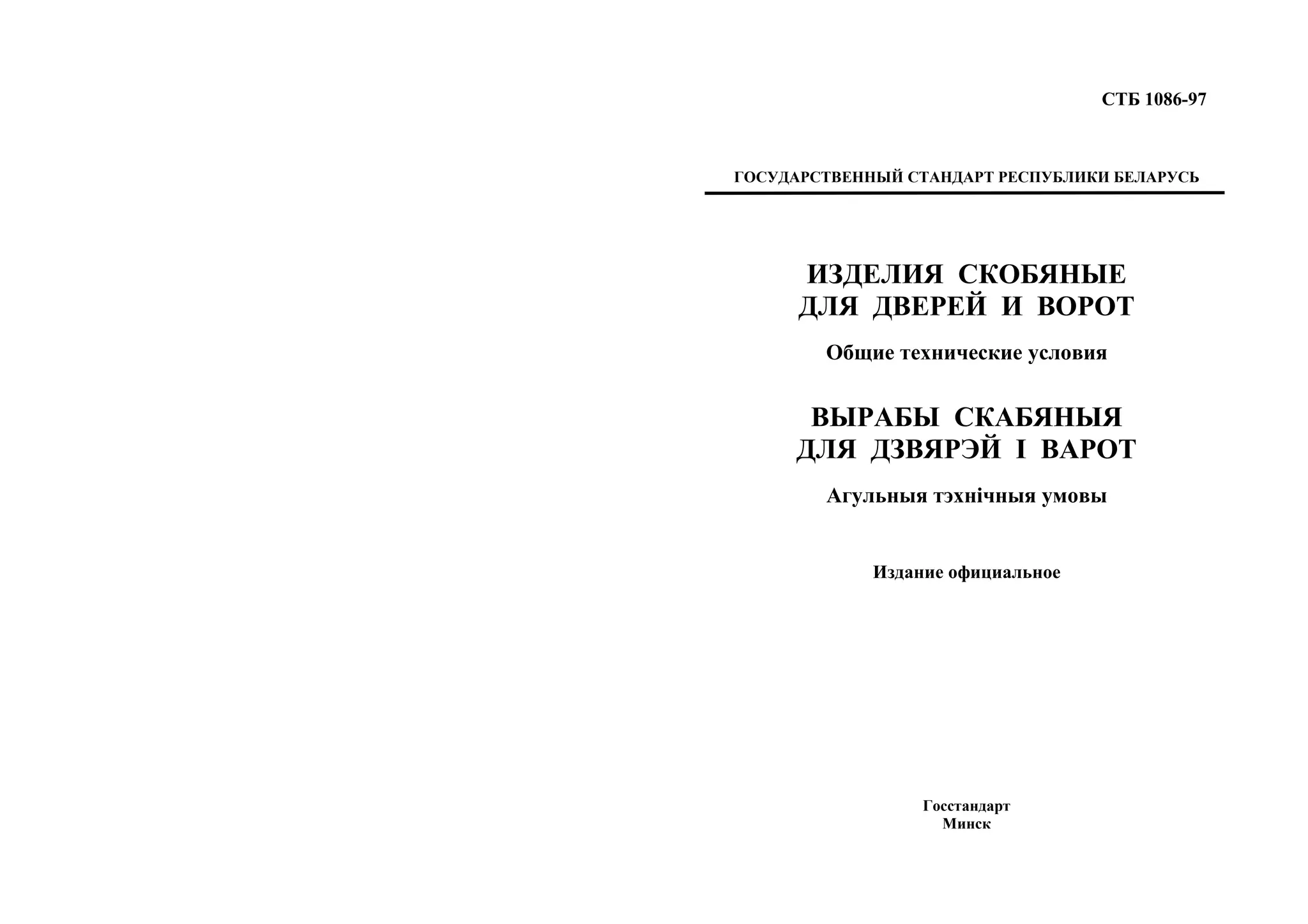

1. СТБ 1086-97
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РЕСПУБЛИКИ БЕЛАРУСЬ
ИЗДЕЛИЯ СКОБЯНЫЕ
ДЛЯ ДВЕРЕЙ И ВОРОТ
Общие технические условия
ВЫРАБЫ СКАБЯНЫЯ
ДЛЯ ДЗВЯРЭЙ I ВАРОТ
Агульныя тэхнiчныя умовы
Издание официальное
Госстандарт
Минск

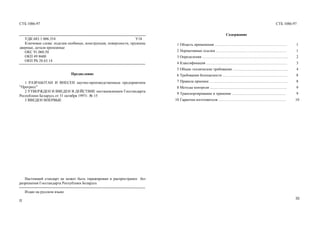

2. СТБ 1086-97 СТБ 1086-97
УДК 683.1:006.354 У18
Ключевые слова: изделия скобяные, конструкция, поверхности, пружины
дверные, детали крепежные
ОКС 91.060.50
ОКП 49 8600
ОКП РБ 28.63.14
Предисловие
1 РАЗРАБОТАН И ВНЕСЕН научно-производственным предприятием
"Прогресс"
2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Госстандарта
Республики Беларусь от 31 октября 1997г. № 15
3 ВВЕДЕН ВПЕРВЫЕ
Настоящий стандарт не может быть тиражирован и распространен без
разрешения Госстандарта Республики Беларусь
Издан на русском языке
II
Содержание
1 Область применения ............................................................................ 1
2 Нормативные ссылки .......................................................................... 1
3 Определения .......................................................................................... 2
4 Классификация ..................................................................................... 3
5 Общие технические требования .......................................................... 4
6 Требования безопасности .................................................................... 8
7 Правила приемки .................................................................................. 8
8 Методы контроля ................................................................................. 9
9 Транспортирование и хранение ......................................................... 9
10 Гарантии изготовителя ....................................................................... 10
III

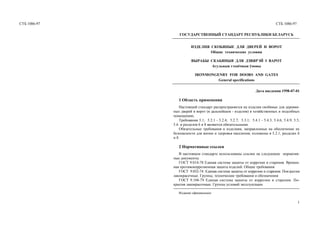

3. СТБ 1086-97 СТБ 1086-97
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РЕСПУБЛИКИ БЕЛАРУСЬ
ИЗДЕЛИЯ СКОБЯНЫЕ ДЛЯ ДВЕРЕЙ И ВОРОТ
Общие технические условия
ВЫРАБЫ СКАБЯНЫЯ ДЛЯ ДЗВЯРЭЙ I ВАРОТ
Агульныя тэхнiчныя ўмовы
IRONMONGENRY FOR DOORS AND GATES
General specifications
Дата введения 1998-07-01
1 Область применения
Настоящий стандарт распространяется на изделия скобяные для деревян-
ных дверей и ворот (в дальнейшем - изделия) в хозяйственных и подсобных
помещениях.
Требования 5.1; 5.2.1 - 5.2.4; 5.2.7; 5.3.1; 5.4.1 - 5.4.3; 5.4.6; 5.4.9; 5.5;
5.6 и разделов 6 и 8 являются обязательными.
Обязательные требования к изделиям, направленные на обеспечение их
безопасности для жизни и здоровья населения, изложены в 5.2.1, разделах 6
и 8.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие норматив-
ные документы:
ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Времен-
ная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Пок-рытия
лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.104-79 Единая система защиты от коррозии и старения. По-
крытия лакокрасочные. Группы условий эксплуатации
Издание официальное
1
4. СТБ 1086-97 СТБ 1086-97
ГОСТ 9.301-86 Единая система защиты от коррозии и старения. Пок-рытия
металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 Единая система защиты от коррозии и старения. Пок-рытия
металлические и неметаллические неорганические. Методы кон-троля
ГОСТ 9.303-84 Единая система защиты от коррозии и старения. Пок-рытия
металлические и неметаллические неорганические. Общие требования к
выбору
ГОСТ 9.401-91 Единая система защиты от коррозии и старения. Пок-рытия
лакокрасочные. Общие требования и методы ускоренных испы- таний на
стойкость к воздействию климатических факторов
ГОСТ 9.402-80 Единая система защиты от коррозии и старения. Пок- рытия
лакокрасочные. Подготовка металлических поверхностей перед окрашива-
нием
ГОСТ 9.410-88 Единая система защиты от коррозии и старения. Пок- рытия
порошковые полимерные. Типовые технологические процессы
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 5087-80 Ручки для окон и дверей. Типы и основные размеры
ГОСТ 8026-92 Линейки поверочные. Технические условия
ГОСТ 14192-77 Маркировка грузов
ГОСТ 14803-85 Заклепки (повышенной точности). Общие техничес- кие
условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Ис-
полнения для различных климатических районов. Категории, условия экс-
плуатации, хранения и транспортирования в части воздейс- твия климати-
ческих факторов внешней среды
СанПин 11-09-94 Санитарные правила организации технологичес- ких
процессов и гигиенические требования к производственному оборудованию
3 Определения
В настоящем стандарте применяют следующие термины с соответст-
вующими определениями:
Левые двери – двери, закрывающиеся против хода часовой стрелки.
Правые двери – двери, закрывающиеся по ходу часовой стрелки.
2
4 Классификация
4.1 Основная номенклатура изделий и их условное обозначение при- ве-
дены в таблице 1.
Таблица 1
ъ
Классификация изделий
по назначению
Условное обозначение
(тип изделия)
Петли-стрелы ПС
Задвижки накладные ЗТ
Пружины дверные ПД
Крючки дверные (оконные) КД
Накладки дверные НД
Щеколды дверные ЩД
Ушки дверные УШ
Ручки-скобы на планке РСП
Кольца-подвески КП
4.2 Изделия изготавливаются двустороннего исполнения для установки
на правые и левые двери.
Допускается изготавливать изделия, предназначенные для установки от-
дельно на правые и левые двери.
4.3 Изделия, устанавливаемые на правые и левые двери, называются со-
ответственно правыми и левыми и обозначаются буквами "П" и "Л".
4.4 Условное обозначение изделия должно состоять из условного обозна-
чения типа изделия в соответствии с таблицей 1, обозначения настоящего
стандарта или обозначения технического описания.
Для петель-стрел и ручек-скоб на планке после обозначения типа изделия
дополнительно через тире указывают соответственно длину стрелы (рас-
стояние от края трубки карты до конца стрелы) и величину Н аналогично
для ручек типа РС по ГОСТ 5087.
Для петель-стрел универсального исполнения после указания стрелы бу-
ква"П" или "Л" не наносится.
3

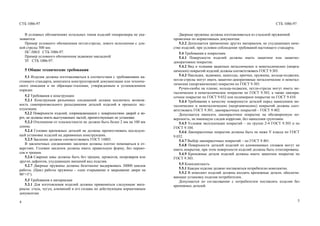

5. СТБ 1086-97 СТБ 1086-97
В условных обозначениях остальных типов изделий типоразмеры не ука-
зываются.
Пример условного обозначения петли-стрелы, левого исполнения с дли-
ной стрелы 500 мм:
ПС-500Л СТБ 1086-97.
Пример условного обозначения задвижки накладной:
ЗТ СТБ 1086-97.
5 Общие технические требования
5.1 Изделия должны изготавливаться в соответствии с требованиями на-
стоящего стандарта, комплекта конструкторской документации или техниче-
ского описания и по образцам-эталонам, утвержденным в установленном
порядке.
5.2 Требования к конструкции
5.2.1 Конструкция разъемных соединений должна исключать возмож-
ность самопроизвольного разъединения деталей изделий в процессе экс-
плуатации.
5.2.2 Поверхности изделий, соприкасающиеся с поверхностями дверей и во-
рот, не должны иметь выступающих частей, препятствующих их установке.
5.2.3 Отклонение от плоскостности не должно быть более 2 мм на 100 мм
длины.
5.2.4 Головки крепежных деталей не должны препятствовать последую-
щей установке изделий на деревянных конструкциях.
5.2.5 Заклепки должны соответствовать ГОСТ 14803.
В заклепочных соединениях заклепки должны плотно помещаться в от-
верстиях. Головки заклепок должны иметь правильную форму, без переко-
сов и трещин.
5.2.6 Сварные швы должны быть без трещин, прожогов, непроваров или
других дефектов, ухудшающих внешний вид изделия.
5.2.7 Дверные пружины должны безотказно выдерживать 30000 циклов
работы. (Цикл работы пружины – одно открывание и закрывание двери на
90°+5°).
5.3 Требования к материалам
5.3.1 Для изготовления изделий должны применяться следующие мате-
риалы: сталь, чугун, алюминий и его сплавы по действующим нормативным
документам.
4
Дверные пружины должны изготавливаться из стальной пружинной
проволоки по нормативным документам.
5.3.2 Допускается применение других материалов, не ухудшающих каче-
ство изделий, при условии соблюдения требований настоящего стандарта.
5.4 Требования к покрытиям
5.4.1 Поверхности изделий должны иметь защитное или защитно-
декоративное покрытие.
5.4.2 Вид и толщина защитных металлических и неметаллических (неорга-
нических) покрытий изделий должны соответствовать ГОСТ 9.303.
5.4.3 Накладки, задвижки, щеколды, крючки, пружины, кольца-подвески,
петли-стрелы могут иметь защитно-декоративные металлические и неметал-
лические (неорганические) покрытия по ГОСТ 9.303.
Ручки-скобы на планке, кольца-подвески, петли-стрелы могут иметь ме-
таллическое и неметаллическое покрытие по ГОСТ 9.303, а также лакокра-
сочное покрытие по ГОСТ 9.032 или полимерное покрытие по ГОСТ 9.410.
5.4.4 Требования к качеству поверхности деталей перед нанесением ме-
таллических и неметаллических (неорганических) покрытий должны соот-
ветствовать ГОСТ 9.301, лакокрасочных покрытий – ГОСТ 9.402.
Допускается наносить лакокрасочное покрытие на обезжиренную по-
верхность, не имеющую следов коррозии, без нанесения грунтовки.
5.4.5 Условия эксплуатации покрытий – по группе 2-4 ГОСТ 9.303 и по
ГОСТ 9.104.
5.4.6 Лакокрасочные покрытия должны быть не ниже V класса по ГОСТ
9.032.
5.4.7 Выбор лакокрасочных покрытий – по ГОСТ 9.401.
5.4.8 Поверхности деталей изделий из алюминиевых сплавов могут не
иметь покрытия, при этом поверхности изделий должны быть отполированы.
5.4.9 Крепежные детали изделий должны иметь защитное покрытие по
ГОСТ 9.303.
5.5 Комплектность
5.5.1 Каждое изделие должно поставляться потребителю комплектно.
5.5.2 В комплект изделий должны входить крепежные детали, обеспечи-
вающие установку изделия потребителем.
Допускается по согласованию с потребителем поставлять изделия без
крепежных деталей.
5
6. СТБ 1086-97 СТБ 1086-97

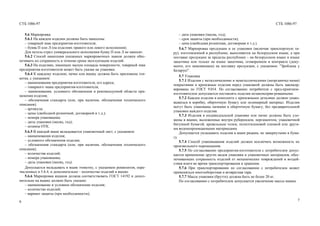

5.6 Маркировка
5.6.1 На каждом изделии должны быть нанесены:
– товарный знак предприятия-изготовителя;
– буква П или Л (на изделиях правого или левого исполнения).
Для петель-стрел универсального исполнения букву П или Л не наносят.
5.6.2 Способ нанесения указанных маркировочных знаков должен обес-
печивать их сохранность в течение срока эксплуатации изделий.
5.6.3 На изделиях, имеющих малую площадь поверхности, товарный знак
предприятия-изготовителя может быть указан на упаковке.
5.6.4 К каждому изделию, пачке или ящику должна быть приложена эти-
кетка, с указанием:
– наименования предприятия-изготовителя, его адреса;
– товарного знака предприятия-изготовителя;
– наименования, условного обозначения и рекомендуемой области при-
менения изделия;
– обозначения стандарта (или, при наличии, обозначения технического
описания);
– артикула;
– цены (свободной розничной, договорной и т.д.);
– номера упаковщика;
– даты упаковки (месяц, год);
– штампа ОТК.
5.6.5 В каждый ящик вкладывается упаковочный лист, с указанием:
– наименования изделия;
– условного обозначения изделия;
– обозначения стандарта (или, при наличии, обозначения технического
описания);
– количества изделий;
– номера упаковщика;
– даты упаковки (месяц, год).
Допускается вкладывать в ящик этикетку, с указанием реквизитов, пере-
численных в 5.6.4, и дополнительно – количество изделий в ящике.
5.6.6 Маркировка ящиков должна соответствовать ГОСТ 14192 и допол-
нительно на ящике должно быть указано:
– наименование и условное обозначение изделия;
– количество изделий;
– вариант защиты (при необходимости);
6
– дата упаковки (месяц, год);
– срок защиты (при необходимости);
– цена (свободная розничная, договорная и т.д.).
5.6.7 Маркировка продукции и ее упаковки (включая транспортную та-
ру), изготовленной в республике, выполняется на белорусском языке, а при
поставке продукции за пределы республики – на белорусском языке и языке
заказчика или только на языке заказчика, оговоренном в контракте (доку-
менте, его заменяющем) на поставку продукции, с указанием: "Зроблена у
Беларусi".
5.7 Упаковка
5.7.1 Изделия с металлическими и неметаллическими (неорганичес-кими)
покрытиями и крепежные изделия перед упаковкой должны быть законсер-
вированы по ГОСТ 9.014. По согласованию потребителя с пред-приятием-
изготовителем допускается поставлять изделия незаконсерви-рованными.
5.7.2 Каждое изделие в комплекте с крепежными деталями должно упако-
вываться в коробку, оберточную бумагу или полимерный материал. Изделия
могут быть упакованы пачками в оберточную бумагу, без предварительной
упаковки каждого изделия.
5.7.3 Изделия в индивидуальной упаковке или пачке должны быть уло-
жены в ящики, выложенные внутри рубероидом, пергаментом, упаковочной
битумной бумагой, кровельным толем, полиэтиленовой пленкой или други-
ми водонепроницаемыми материалами.
Допускается укладывать изделия в ящик рядами, не завернутыми в бума-
гу.
5.7.4 Способ упаковывания изделий должен исключать возможность их
произвольного перемещения.
5.7.5 По согласованию предприятия-изготовителя с потребителем допус-
кается применение других видов упаковки и упаковочных материалов, обес-
печивающих сохранность изделий от механических повреждений и воздей-
ствия влаги во время транспортирования и хранения.
5.7.6 При транспортировании по согласованию с потребителем может
применяться многооборотная и возвратная тара.
5.7.7 Масса упаковки (брутто) должна быть не более 20 кг.
По согласованию с потребителем допускается увеличение массы ящика.
7
7. СТБ 1086-97 СТБ 1086-97

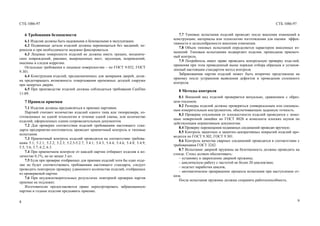

6 Требования безопасности
6.1 Изделия должны быть надежными и безопасными в эксплуатации.
6.2 Подвижные детали изделий должны перемещаться без заеданий, пе-
рекосов и при необходимости надежно фиксироваться.
6.3 Лицевые поверхности изделий не должны иметь трещин, механиче-
ских повреждений, раковин, выкрошенных мест, заусенцев, искривлений,
окалины и следов коррозии.
Остальные требования к лицевым поверхностям – по ГОСТ 9.032, ГОСТ
9.301.
6.4 Конструкция изделий, предназначенных для запирания дверей, долж-
на предотвращать возможность отвертывания крепежных деталей снаружи
при запертых дверях.
6.5 При производстве изделий должны соблюдаться требования СанПин
11-09.
7 Правила приемки
7.1 Изделия должны предъявляться к приемке партиями.
Партией считают количество изделий одного типа или типоразмера, из-
готовленных по одной технологии в течение одной смены, или количество
изделий, оформленных одним сопроводительным документом.
7.2 Для проверки соответствия изделий требованиям настоящего стан-
дарта предприятие-изготовитель проводит приемочный контроль и типовые
испытания.
7.3 Приемочный контроль изделий проводится на соответствие требова-
ниям 5.1; 5.2.1; 5.2.2; 5.2.3; 5.2.5-5.2.7; 5.4.1; 5.4.3; 5.4.4; 5.4.6; 5.4.8; 5.4.9;
5.5; 5.6; 5.7; 6.2; 6.3.
7.4 При приемочном контроле от каждой партии отбирают изделия в ко-
личестве 0,1%, но не менее 3 шт.
7.5 Если при проверке отобранных для приемки изделий хотя бы одно изде-
лие не будет соответствовать требованиям настоящего стандарта, следует
проводить повторную проверку удвоенного количества изделий, отобранных
из проверяемой партии.
7.6 При неудовлетворительных результатах повторной проверки партия
приемке не подлежит.
Изготовителю предоставляется право пересортировать забракованную
партию и годные изделия предъявить приемке.
8
7.7 Типовые испытания изделий проводят после внесения изменений в
конструкцию, материалы или технологию изготовления для оценки эффек-
тивности и целесообразности внесения изменения.
7.8 Объем типовых испытаний определяется характером внесенных из-
менений. Типовым испытаниям подвергают изделия, прошедшие приемоч-
ный контроль.
7.9 Потребитель имеет право проводить контрольную проверку изде-лий,
применяя при этом приведенный выше порядок отбора образцов и установ-
ленный настоящим стандартом метод контроля.
Забракованная партия изделий может быть вторично представлена на
приемку после устранения выявления дефектов и проведения сплошного
контроля.
8 Методы контроля
8.1 Внешний вид изделий проверяется визуально, сравнением с образ-
цом-эталоном.
8.2 Размеры изделий должны проверяться универсальным или специаль-
ным измерительным инструментом, обеспечивающим заданную точность.
8.3 Проверка отклонения от плоскостности изделий проводится с помо-
щью поверочной линейки по ГОСТ 8026 и комплекта плоских шупов по
действующим нормативным документам.
8.4 Проверку перемещения подвижных соединений проводят вручную.
8.5 Контроль защитных и защитно-декоративных покрытий изделий про-
водится по ГОСТ 9.302, ГОСТ 9.301.
8.6 Контроль качества сварных соединений проводится в соответствии с
требованиями ГОСТ 3242.
8.7 Испытание дверной пружины на безотказность должны проводить на
стенде. Стенд должен обеспечивать:
– установку и закрепление дверной пружины;
– циклическую работу с частотой не более 20 циклов/мин;
– подсчет наработки циклов;
– автоматическое прекращение процесса испытания при наступлении от-
каза.
После испытания пружины должны сохранять работоспособность.
9
8. СТБ 1086-97 СТБ 1086-97

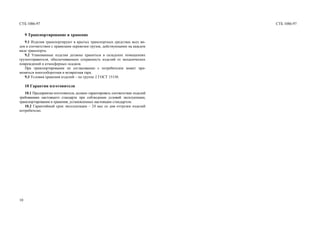

9 Транспортирование и хранение
9.1 Изделия транспортируют в крытых транспортных средствах всех ви-
дов в соответствии с правилами перевозки грузов, действующими на каждом
виде транспорта.
9.2 Упакованные изделия должны храниться в складских помещениях
грузоотправителя, обеспечивающих сохранность изделий от механических
повреждений и атмосферных осадков.
При транспортировании по согласованию с потребителем может при-
меняться многооборотная и возвратная тара.
9.3 Условия хранения изделий – по группе 2 ГОСТ 15150.
10 Гарантии изготовителя
10.1 Предприятие-изготовитель должно гарантировать соответствие изделий
требованиям настоящего стандарта при соблюдении условий эксплуатации,
транспортирования и хранения, установленных настоящим стандартом.
10.2 Гарантийный срок эксплуатации – 24 мес со дня отгрузки изделий
потребителю.
10
