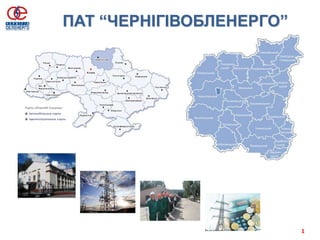

ПАТ “ЧЕРНІГІВОБЛЕНЕРГО”

1. ПАТ “ЧЕРНІГІВОБЛЕНЕРГО”
1

2. Герб Прапор
Площа: 31,865 тис. км²
Питома вага лісів 20,7%
Кількість річок 1570
Населення: 1 109, 7 тис.чол
Якісний склад населення:
чоловіки 45,8%
жінки 54,2 %
Райони: 22
Міста обласного підпорядкування 4
Обласний центр Чернігів
Жителів 297,8 тис. чол.
Чернігівська область
Найбільші працюючі
підприємства:
Найбільші навчальні заклади:
АТ «Тютюнова компанія «В.А.Т.
Прилуки»
Чернігівський національний державний
педагогічний університет ім. Т. Г. Шевченка
НГВУ «Чернігівнафтогаз» Ніжинський державний педагогічний університет ім.
Н. В. Гоголя
Чернігівський пивзавод Чернігівський державний технологічний університет
Корюківська фабрика тех.
паперів
Чернігівський державний інститут економіки і
управління
Гнідинцівський газопереробний
завод
Чернігівський державний інститут права і
соціальних технологій
2

3. ПС 35-110 кВ 164 шт./ 1 544,4 МВА
ПС-110 кВ - 37 шт./ 983,4 МВА , із них:
ПС-110/10 кВ – 16 шт. / 363,6 МВА, із них:
-2-х трансформаторні – 13 шт. / 352,3 МВА
-1-о трансформаторні – 3 шт. / 11,3 МВА
ПС-110/35/10 кВ – 21 шт. / 619,8 МВА , із них:
- 2-х трансформаторні – 16 шт. / 536,8 МВА
- 1-о трансформаторні – 5 шт. / 83,0 МВА
ПС-35 кВ –127 шт./ 561 МВА, із них:
ПС-35/10 кВ – 126 шт. / 548,4 МВА, із них:
- 3-х трансформаторні – 1 шт. / 6,8 МВА
- 2-х трансформаторні – 69 шт. / 418,8 МВА
- 1-о трансформаторні – 56 шт. / 122,8 МВА
ПС-35/6 кВ – 1 шт. / 12,6 МВА (Ладан)
Кількість ПС с телемеханікою – 98 шт.(ПС-110 – 28 шт., ПС-35 – 70 шт.)
ТП 6-10/0,4 кВ – 8491 шт./1 505,74 МВА (в т.ч. ТП 6/0,4 кВ – 21 шт./5,97 МВА),
із них:
- щоглових - 246 шт./ 23,45 МВА
- комплектних – 6 947 шт. / 860,41 МВА, із них:
- 2-х трансформаторні – 2 шт. / 1,3 МВА
- закритих – 1 298 шт. / 621,88 МВА, із них:
- 3-х трансформаторні – 1 шт. / 1,2 МВА
- 2-х трансформаторні – 587 шт. / 427,99 МВА
- 1-о трансформаторні – 690 шт. / 192,69 МВА
- без трансформатора – 20 шт.
Розподільних пунктів – 48 шт. / 11,28 МВА
Всього трансформаторів 9 354 шт./ 3 061,42 МВА
Трансформаторні підстанції
3

4. 110 кВ – 63 шт. / 980,9 МВА, із них по потужності:
- 2-х обмоточні - 3-х обмоточні
40 МВА – 3 шт. 40 МВА – 4 шт.
25 МВА – 8 шт. 25 МВА – 3 шт.
16 МВА – 3 шт. 16 МВА – 16 шт.
10 МВА – 1 шт. 10 МВА – 12 шт.
6,3 МВА – 12 шт. 6,3 МВА – 1 шт.
35 кВ – 200 шт. / 563,5 МВА, із них по потужності:
- 2-х обмоточні
16 МВА – 4 шт.
10 МВА – 2 шт.
6,3 МВА – 8 шт.
4 МВА – 24 шт.
2,5 МВА – 82 шт.
1,8 МВА – 6 шт.
1,6 МВА – 71 шт.
1,0 МВА – 3 шт.
10 кВ – 9065 шт. / 1 510,55 МВА
6 кВ – 26 шт. /5,97 МВА
Силові трансформатори
4

5. ПЛ 0,4-110 кВ - 34 470,15 км
із них:
- ВЛ 110 кВ – 1 357,59 км, (52 шт.),
- ВЛ 35 кВ – 2 650,63 км, (178 шт.),
- ВЛ 10 кВ – 12 710,75 км ,
- ВЛ 6 кВ – 17,66 км,
- ВЛ 0,4 кВ – 17 733,52 км, із них:
- с ізольованим дротом (СІП) – 731,42 км.
КЛ 0,4-10 кВ – 1 617,42 км
із них:
- КЛ 10 кВ – 930,23 км,
- КЛ 6 кВ - 5,48 км,
- КЛ 0,4 кВ – 681,71 км.
Довжина дроту на ПЛ 35-110 кВ – 12 110,319 км
із них:
- АСУ-300 – 5,3 км (ПЛ-110 кВ),
- АЖ-150 – 3,6 км (ПЛ-110 кВ),
- АС-240 – 68,04 км (ПЛ-110 кВ),
- АС-185 – 1 615,185 км (ПЛ-110 кВ – 1526,985 км, ПЛ-35 кВ – 88,2 км),
- АС-150 – 950,58 км (ПЛ-110 кВ – 764,7 км, ПЛ-35 кВ – 185,88 км),
- АС-120 – 1 882,035 км (ПЛ-110 кВ – 1418,535 км, ПЛ-35 кВ – 463,5 км),
- АС-95 – 4 292,383 км (ПЛ-110 кВ – 333,01 км, ПЛ-35 кВ – 3 959,373 км),
- АС-70 – 2 503,26 км (ПЛ-110 кВ – 8,4 км, ПЛ-35 кВ – 2 494,86 км),
- АС-50 – 738,53 км (ПЛ-35 кВ),
- АС-35 – 51,406 км (ПЛ-35 кВ).
Лінії електропередач 0,4-110 кВ
5

6. Грозозахисний трос ПЛ 35-110 кВ - 1 563,75 км,
ПЛ 110 кВ – 1 206,79 км,
ПЛ 35 кВ – 356,96 км.
Кількість опор на ПЛ 35-110 кВ – 20 674 шт., із них:
- на ПЛ-110 кВ - 5 378 шт.,
- на ПЛ-35 кВ – 15 296 шт.
- анкерні – 2 954 шт., із них:
- металеві – 960 шт. (110 кВ – 561 шт., 35 кВ – 399 шт)
- залізобетонні – 1 994 шт. (110 кВ – 280 шт., 35 кВ – 1 714 шт.)
- проміжні – 17 720 шт., із них:
- металеві – 124 шт. (110 кВ – 58 шт., 35 кВ – 66 шт)
- залізобетонні – 17 596 шт. (110 кВ – 4 479 шт., 35 кВ – 13 117 шт.)
Лінії електропередач 0,4-110 кВ
6

7. Максимальні довжини повітряних ліній:
ПЛ-0,4 кВ Л-1 от КТП-199 с. Івашківка (Городнянський р-н) – 5 км,
(оптимальна довжина ВЛ-0,4 кВ 0,6-0,8 км),
ПЛ-10 кВ «Пакуль-Ковпита» (Чернігівський р-н) – 60,5 км.,
(оптимальна довжина ВЛ-10 кВ 15-25 км),
Лінії електропередач 0,4-110 кВ
7

8. Кількість ПЛ 35-110 кВ з терміном експлуатації понад 30 років – 179 шт./3 232,58 км. (81%), із них:
- ПЛ-110 кВ – 41 шт./1 064,53 км. (78%),
- ПЛ-35 кВ – 138 шт./2 168,05 км. (82%).
Кількість трансформаторів, які працюють понад 25 років – 7 716 шт./2 080,83 МВА (82%),
із них:
- 110 кВ – 32 шт./471,1 МВА (51%),
- 35 кВ – 172 шт./412,6 МВА (86%),
- 6-10 кВ – 7 512 шт./1 197,13 МВА (63%).
Технічний стан мереж 0,4-110 кВ
Обладнання Загальна кількість
Незадовільний стан
(необхідна реконструкція
або заміна), %
Повітряні лінії 0,4-110 кВ, км: 34 470,15 62%
ВЛ 110 кВ, км 1 357,59 56%
ВЛ 35 кВ, км 2 650,63 51%
ВЛ 6-10 кВ, км 12 728,41 71%
ВЛ 0,4 кВ, км 17 733,52 64%
Кабельні лінії 0,4-10 кВ, км: 1 617,42 61%
КЛ 6-10 кВ, км 935,71 62%
КЛ 0,4 кВ, км 681,71 60%
Трансформаторні підстанції 10-110 кВ, шт.: 8 703 59%
ПС 110 кВ, шт. 37 92%
ПС 35 кВ, шт. 127 87%
ТП 6-10/0,4 кВ, шт. 8 491 58%
РП 6-10 кВ, шт. 48 83%
8

9. Найменування
Залишкова
вартість станом
на 31.10.2015,
млн. грн.
Оціночна
вартість , на
31.10.2017,
млн. грн.
Відновлювальна
вартість млн. грн.
Вартість мереж 0,4-110 кВ 347,40 5 907,85 45 485,20
Вартість активів збутової дирекції 3,45 429,97 1 442,50
Вартість споруд 16,60 290,93 688,50
Вартість ІТ 14,83 75,98 645,30
Транспорт и спец. механізми 5,61 111,82 1 401,31
Всього: 387,89 6 816,55 49 662,81
Загальна вартість активів ПАТ «ЧЕРНІГІВОБЛЕНЕРГО»
9

10. Відновлювальна вартість компанії ПАТ “ЧЕРНІГІВОБЛЕНЕРГО” складає:
49 662,81 млн. грн.
Для забезпечення надійної та безперебійної подачі електроенергії договірної
величини 2 692 552 кВт (2,7 ГВт) необхідно 81 811 млн. грн.
Існуюча максимальна потужність електричних мереж області складає
1 544 400 кВт (1,5 ГВт)
Дефіцит потужностей для забезпечення договірної величини становить
1 148 152 кВт (1,1 ГВт)
Для забезпечення максимальної договірної потужності для всіх існуючих
споживачів необхідний розвиток нових і реконструкція існуючих електричних
мереж області
Відновлювальна вартість компанії
10

11. При нинішньому обсязі інвестпрограми буде потрібно 55 років
для повної заміни парку приладів обліку у побутових споживачів
Впровадження SMART (розумних) приладів обліку
Досвід Австрії
Кількість SMART приладів обліку в %
Рік 2014 2015 2016 2017 2018 2019 2020 2021 2022 2023
Всього, % 2,9 3,6 4,5 9,3 23,6 50,2 86,2 95,0 99,6 100,0
В ПАТ «ЧЕРНІГІВОБЛЕНЕРГО» при RAB-регулюванні
Кількість SMART приладів обліку в %
Рік 2016 2017 2018 2019 2020 2021 2022 2023 2024 2025 2026 2027 2028 2029 2030
Всього,
%
1,0 1,9 9,9 17,5 25,1 32,7 40,3 47,9 55,5 63,1 70,7 78,3 85,9 93,5 100,0
11

12. 12

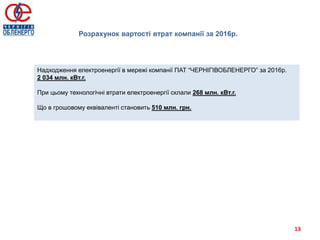

13. Надходження електроенергії в мережі компанії ПАТ “ЧЕРНІГІВОБЛЕНЕРГО” за 2016р.
2 034 млн. кВт.г.
При цьому технологічні втрати електроенергії склали 268 млн. кВт.г.
Що в грошовому еквіваленті становить 510 млн. грн.
Розрахунок вартості втрат компанії за 2016р.
13

14. 14

15. 15

16. 16

17. 17

18. 18

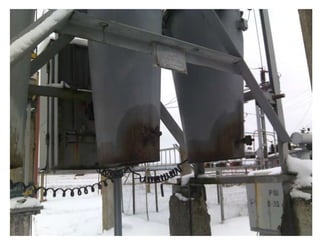

19. 19

20. 20

21. 21

22. 22

23. 23

24. 24

25. 25

26. 26

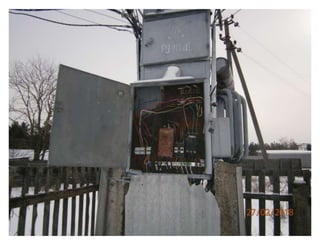

27. 27

28. 28

29. 29

30. 30

31. 31

32. 32

33. 33
