Структурни кабелни системи

СТРУКТУРНИ КАБЕЛНИ СИСТЕМИ
Георги Ташев
София, 2014

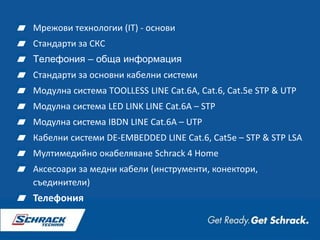

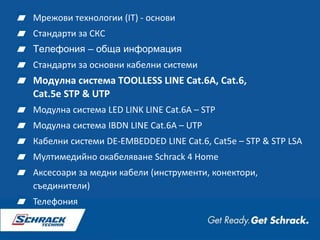

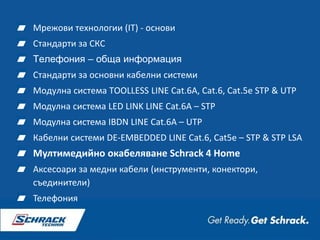

Мрежови технологии (IT) - основи
Стандарти за СКС
Телефония – обща информация
Стандарти за основни кабелни системи
Модулна система TOOLLESS LINE Cat.6A, Cat.6, Cat.5e STP & UTP
Модулна система LED LINK LINE Cat.6A – STP

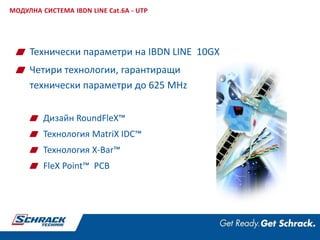

Модулна система IBDN LINE Cat.6A – UTP
Кабелни системи DE-EMBEDDED LINE Cat.6, Cat5e – STP & STP LSA

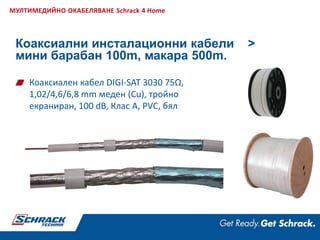

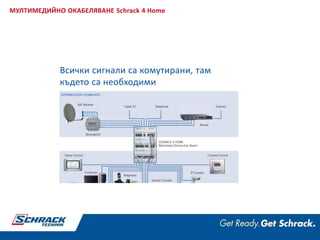

Мултимедийно окабеляване Schrack 4 Home
Аксесоари за медни кабели (инструменти, конектори,
съединители)
Телефония

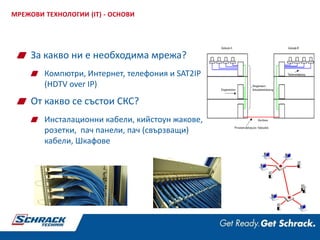

За какво ни е необходима мрежа?
Компютри, Интернет, телефония и SAT2IP
(HDTV over IP)
От какво се състои СКС?
Инсталационни кабели, кийстоун жакове,
розетки, пач панели, пач (свързващи)
кабели, Шкафове
МРЕЖОВИ ТЕХНОЛОГИИ (IT) - ОСНОВИ

По какви признаци се категоризират и характеризират
СКС (Категории)?
Cat.5 до 7A (Class D to FA)
Основни кабелни системи
Топология звезда

При топология звезда всеки компютър
е свързан самостоятелно към
събирателна точка (сървър)

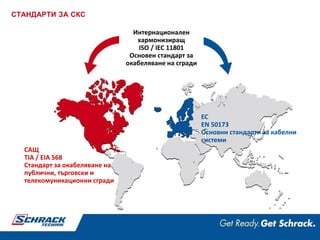

САЩ
TIA / EIA 568
Стандарт за окабеляване на
публични, търговски и
телекомуникационни сгради
ЕС
EN 50173
Основни стандарти за кабелни
системи
Интернационален
хармонизиращ
ISO / IEC 11801
Основен стандарт за
окабеляване на сгради
СТАНДАРТИ ЗА СКС

Част 1: Общи изисквания
Част 2: Изисквания за офис сгради
Част 3: Изисквания за индустриални сгради
Част 4: Изисквания за жилищни сгради
Част 5: Изисквания за детски центрове
Част 6: Изисквания за доставчици на услуги (в процес на
разработка)
EN 50173: Информационни технологии -
Основни кабелни системи

EN 50174: Информационни технологии -
Кабелни инсталации
Част 1: Изисквания за качество на инсталациите
Част 2: Планиране на инсталации и вътрешно сградни
практики
Част 3: Планиране на инсталации и външно сградни
практики

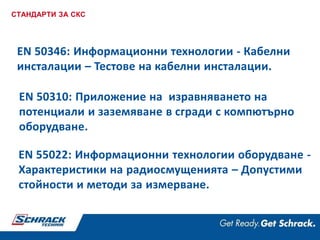

EN 50310: Приложение на изравняването на
потенциали и заземяване в сгради с компютърно
оборудване.
EN 55022: Информационни технологии оборудване -
Характеристики на радиосмущенията – Допустими
стойности и методи за измерване.
EN 50346: Информационни технологии - Кабелни
инсталации – Тестове на кабелни инсталации.

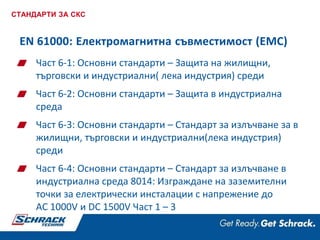

Част 6-1: Основни стандарти – Защита на жилищни,
търговски и индустриални( лека индустрия) среди
Част 6-2: Основни стандарти – Защита в индустриална
среда
Част 6-3: Основни стандарти – Стандарт за излъчване за в
жилищни, търговски и индустриални(лека индустрия)
среди
Част 6-4: Основни стандарти – Стандарт за излъчване в
индустриална среда 8014: Изграждане на заземителни
точки за електрически инсталации с напрежение до
AC 1000V и DC 1500V Част 1 – 3
EN 61000: Електромагнитна съвместимост (EMC)

Вертикално(магистрално) сградно
окабеляване
Междусградно окабеляване
Хоризонтално окабеляване
Етажно окабеляване

Основи
КАБЕЛНИ СИСТЕМИ - СТРУКТУРА

19“ Пач панел
 25- и 50- портови
Инсталационни кабели
 F-YAY
 F-vYAY
 J-Y(ST)Y
ТЕЛЕФОНИЯ – ОБЩА ИНФОРМАЦИЯ

Спецификация на компонентите
Дефиниране на категории и класове
Предложение за различни кабели
На основа на действителните и очакваните бъдещи
разработки за данни, глас, видео и надзор / контрол
Описание на EMC-проблеми
СТАНДАРТИ ЗА ОСНОВНИ КАБЕЛНИ СИСТЕМИ
Основни кабелни системи:

Международен – Европейски – Американски

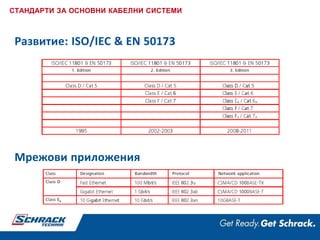

Развитие: ISO/IEC & EN 50173
Мрежови приложения

EN 50173

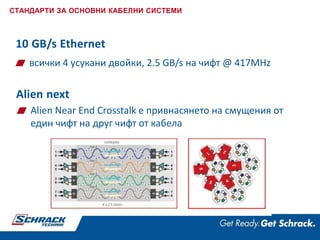

10 GB/s Ethernet
всички 4 усукани двойки, 2.5 GB/s на чифт @ 417MHz
Alien next
Alien Near End Crosstalk е привнасянето на смущения от
един чифт на друг чифт от кабела

Разлики между ISO/IEC & EN Cat.6a и TIA/EIA Cat.6a
ISO/IEC & EN Cat.6a - TIA/EIA Cat.6a

Сепариране на метални информационни кабелни
трасета и електрозахранващи кабелни трасета
EN 50174: Разстоянията на сепариране на кабелните трасета зависи
от следните фактори:
Електромагнитната съвместимост (EMC) на информационните
кабели
 Затихване при точките на съединяване за екранирани симетрични кабели
 Загуба от преобразуване(TCL) за неекранирани симетрични кабели
 Затихване на екранировката за асиметричниl (коаксиални) кабели и сдвоени
коаксиални кабели
Дизайна и типа на захранващите кабели
Размерите на захранващите кабели и типа на захранването
Наличие на сеператори между информационните кабели трасета и
ел.захранващи кабелни трасета
Растоянията за сепарирене на кабелните трасета са дефинирани в стандарт
EN 50174-2 (Сепариране на метални кабелни трасета за слаботокови и
електрозахранващи кабелни трасета)

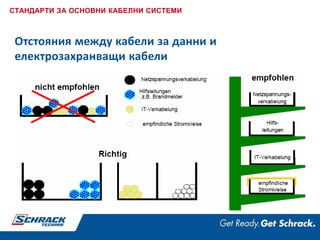

Anordnung metallischer Elektroinstallationssysteme
Отстояния между кабели за данни и
електрозахранващи кабели

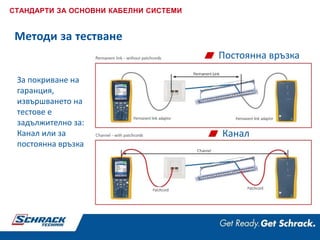

Методи за тестване
За покриване на
гаранция,
извършването на
тестове е
задължително за:

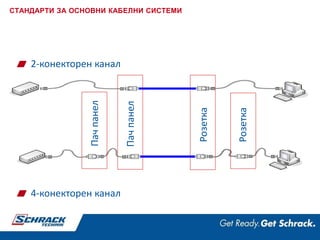

Канал или за
постоянна връзка
Постоянна връзка
Канал

Розетка
Пачпанел
4-конекторен канал
2-конекторен канал
Пачпанел
Розетка

Принципни означения на медни кабели тип
усукана двойка

Принципни означения за RJ конектори
Цветови кодове за свързване на кабелите
в конекторите

E 8015-2: Минимален брой розетки за жилища

Модулна система TOOLLESS LINE Cat.6A, Cat.6,
Cat.5e STP & UTP

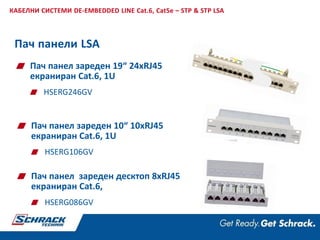

Кабелни системи DE-EMBEDDED LINE Cat.6, Cat5e – STP & STP LSA

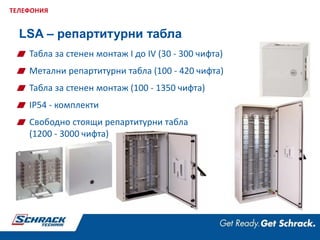

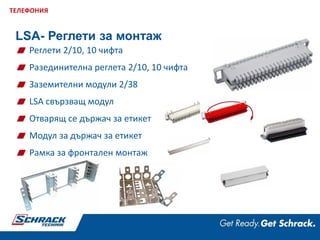

Телефония

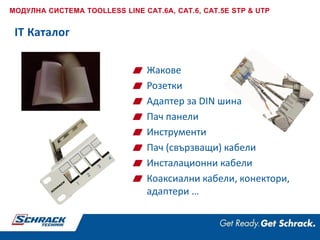

IT Каталог
Жакове
Розетки
Адаптер за DIN шина
Пач панели

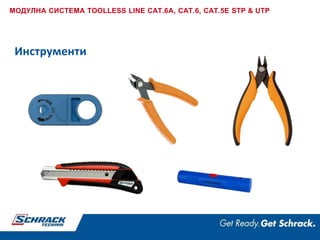

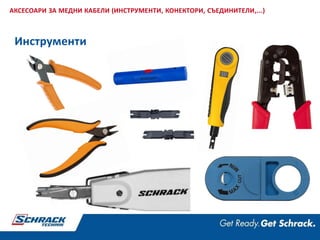

Инструменти
Пач (свързващи) кабели

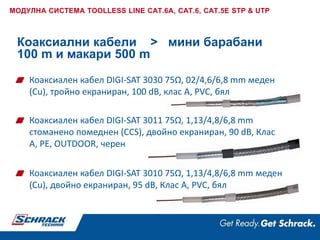

Коаксиални кабели, конектори,
адаптери …
МОДУЛНА СИСТЕМА TOOLLESS LINE CAT.6A, CAT.6, CAT.5E STP & UTP

Жакове

Schrack формат B (SFB) НОВО
По-компактен дизайн
Елемент за „разплитане и подреждане“ на кабелите по
цветови код

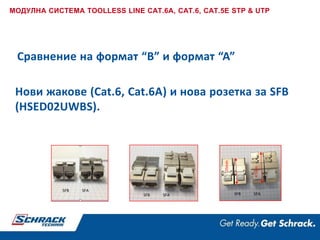

Сравнение на формат “B” и формат “A”
SFB SFA
SFB SFA
41mm
35mm
SFB SFA

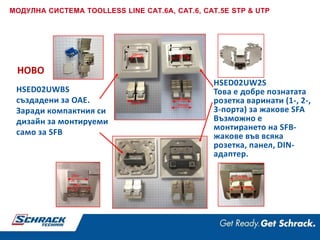

Нови жакове (Cat.6, Cat.6A) и нова розетка за SFB
(HSED02UWBS).

HSED02UWBS
създадени за ОАЕ.
Заради компактния си
дизайн за монтируеми
само за SFB
HSED02UW2S
Това е добре познатата
розетка варинати (1-, 2-,
3-порта) за жакове SFA
Възможно е
монтирането на SFB-
жакове във всяка
розетка, панел, DIN-
адаптер.
34mm
36mm
39mm
31,6mm
29m
m
29m
m
НОВО

Модулна система Cat.6A, Cat.6, Cat.5e –STP & UTP
Jack Performance Schrack Format Shielding
System-
Patchcord
Accessorie
Order-Code Cat.5e Cat.6 Cat6.A Class SFA SFB STP UTP Shieldcontact FastOn
System-
Patchcord
Dust-cover
HSEMRJ6GWA a Class EA a a Spring-type a H6GSG02K0G a
HSEMRJ6GWT a Class EA a a Spring-type a H6GSG02K0G a
HSEMRJ6GWS a Class E a a Cable-Tie -
H6GSG02K0G
(H6GLG02K0G)
-
HSEMRJ5GWS a Class D a a Cable-Tie - H5GLG02K0G -
NEW HSEMRJ6GBA a Class EA a a Cable-Tie a H6GSG02K0G a
NEW
HSEMRJ6GBS a Class E a a Cable-Tie a
H6GSG02K0G
(H6GLG02K0G)
a
HSEMRJ6UWS a Class E a a - - H6USG02K0G -
HSEMRJ5UWS a Class D a a - - H5ULG02K0G -
Примери
Формат A (SFA), Формат B (SFB)
Преглед: RJ45 жакове

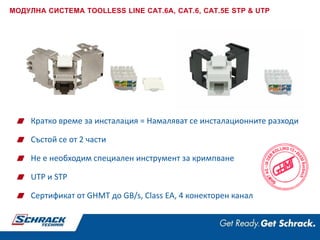

Кратко време за инсталация = Намаляват се инсталационните разходи
Състой се от 2 части
Не е необходим специален инструмент за кримпване
UTP и STP
Сертификат от GHMT до GB/s, Class EA, 4 конекторен канал

http://www.youtube.com/watch?v=IN1QLQzfqFg

Други модули:
HSEMRKRGWS
HSEMRKFFWS
HSEMRLLLWS
Съединители

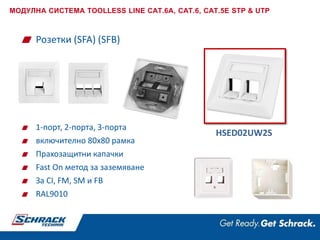

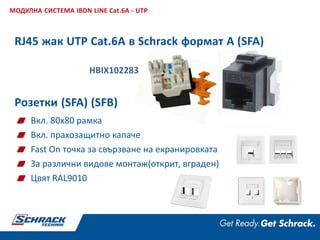

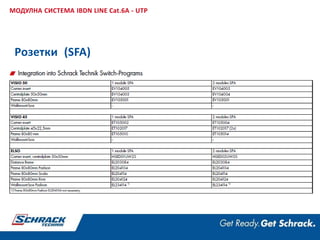

Розетки (SFA) (SFB)
1-порт, 2-порта, 3-порта
включително 80x80 рамка
Прахозащитни капачки
Fast On метод за заземяване
За CI, FM, SM и FB
RAL9010
HSED02UW2S

Розетка (SFB)

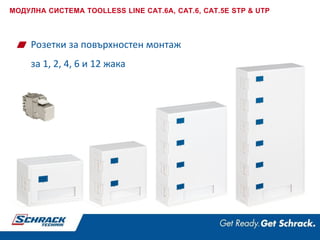

Розетки за повърхностен монтаж
за 1, 2, 4, 6 и 12 жака

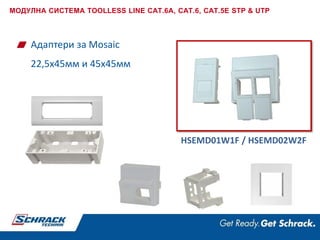

Адаптери за Mosaic
22,5x45мм и 45x45мм
HSEMD01W1F / HSEMD02W2F

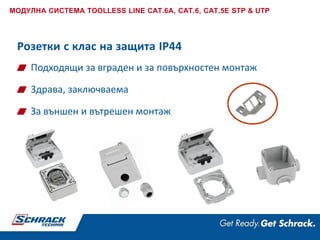

Подходящи за вграден и за повърхностен монтаж

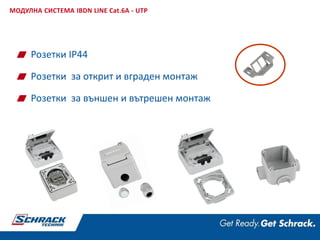

Здрава, заключваема
За външен и вътрешен монтаж

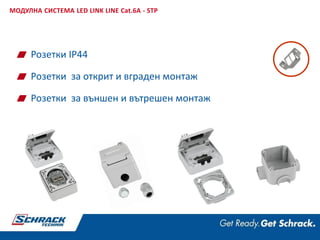

Розетки с клас на защита IP44

Пач панел

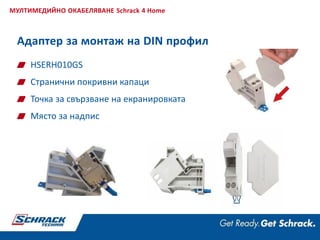

Адаптер за монтаж на DIN шина
HSERH010GS
HSER0240GS

Пач кабели
Да се открие пач кабела, който търсите в хаоса на един
претрупан комуникационен шкаф, бързо и лесно. > LED версия
LED пач кабел RJ45 екраниран Cat.6A
Пач кабел 2xRJ45 екраниран Cat.6
Пач кабел 2xRJ45 екраниран Cat.5e
LED пач кабел 2xRJ45 неекраниран Cat.6
Пач кабел 2xRJ45 неекраниран Cat.6
Пач кабел 2xRJ45 неекраниран Cat.5e

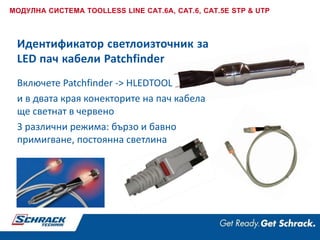

Идентификатор светлоизточник за
LED пач кабели Patchfinder
Включете Patchfinder -> HLEDTOOL
и в двата края конекторите на пач кабела
ще светнат в червено
3 различни режима: бързо и бавно
примигване, постоянна светлина

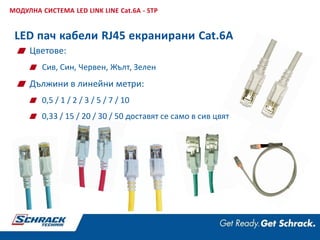

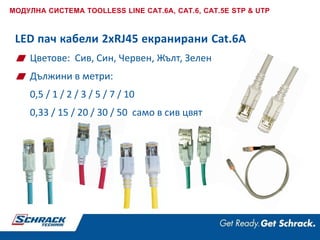

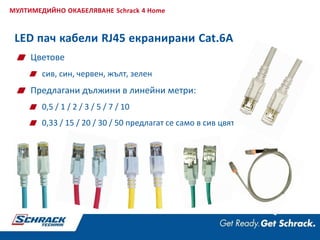

LED пач кабели 2xRJ45 екранирани Cat.6A
Цветове: Сив, Син, Червен, Жълт, Зелен
Дължини в метри:
0,5 / 1 / 2 / 3 / 5 / 7 / 10
0,33 / 15 / 20 / 30 / 50 само в сив цвят

Пач кабели 2xRJ45 екранирани Cat.6
Предлагани дължини в метри:
0,5 / 1 / 2 / 3 / 5 / 7 / 10

Пач кабели 2xRJ45 екранирани Cat.5e
0,5 / 1 / 2 / 3 / 5 / 7 / 10

LED пач кабел 2xRJ45 неекраниран Cat.6
Цветове: Сив
0,5 / 1 / 2 / 3 / 5 / 7 / 10 / 15 / 20 / 30
Идентификатор Patchfinder: HLEDTOOL

Пач кабел 2xRJ45 неекраниран Cat.6
0,5 / 1 / 2 / 3 / 5 / 7 / 10

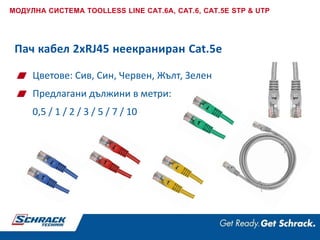

Пач кабел 2xRJ45 неекраниран Cat.5e
0,5 / 1 / 2 / 3 / 5 / 7 / 10

Инсталационен кабел:
Twisted Pair Cable Кабел тип усукана двойка
4 усукани двойки
100 Ohm. ± 15% (5%)
U/UTP = неекраниран кабел с неекранирани
усукани двойки TP
F/UTP = екраниран кабел (с алуминиево
фолио) с неекранирани усукани двойки TP

S/FTP, Cat.7A , 4x2xAWG22/1, 8x2xAWG22/1, 1200 Mhz, LS0H-3, 50%:
Кабел с екранировка (медно покалаена оплетка) и индивидуална
екранировка (алуминиево фолио) за всяка от 4-те усукани двойки
Сечение и брой на усуканите двойки 4x2xAWG22/1, 8x2xAWG22/1,
(сдвоен кабел)
Честотна лента на кабела 1200Mhz
Не отделя токсични газове в случай на пожар LS0H-3,
50% (гъстота на покритие на оплетката)
HSEKPx22HB
ИНСТАЛАЦИОННИ КАБЕЛИ

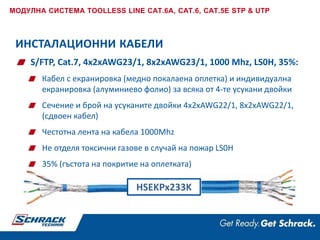

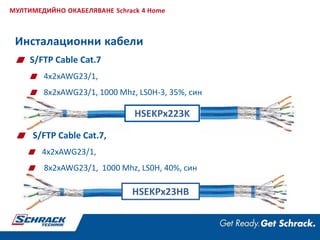

S/FTP, Cat.7, 4x2xAWG23/1, 8x2xAWG23/1, 1000 Mhz, LS0H, 35%:
Не отделя токсични газове в случай на пожар LS0H
HSEKPx233K

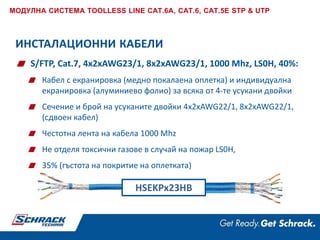

S/FTP, Cat.7, 4x2xAWG23/1, 8x2xAWG23/1, 1000 Mhz, LS0H, 40%:
Честотна лента на кабела 1000 Mhz
Не отделя токсични газове в случай на пожар LS0H,
HSEKPx23HB

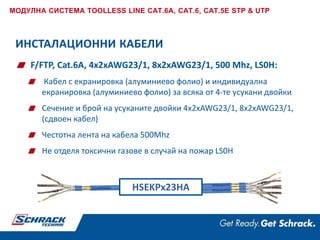

F/FTP, Cat.6A, 4x2xAWG23/1, 8x2xAWG23/1, 500 Mhz, LS0H:
Кабел с екранировка (алуминиево фолио) и индивидуална
Не отделя токсични газове в случай на пожар LS0H
HSEKPx23HA

SF/UTP Кабел Cat.5e, 4x2xAWG24/1, PVC
Кабел с екранировка (с обща медно-покалаена оплетка и
алуминиево фолио) БЕЗ индивидуална екранировка за всяка от 4-те
усукани двойки
Сечение и брой на усуканите двойки 4x2xAWG24/1, честотна лента
на кабела 100 Mhz
Полиетиленова външна изолация на кабела (PVC), гори и отделя
токсични газове
HSEKS424PP

F/UTP Кабел Cat.5e, 4x2xAWG24/1, PVC
Кабел с екранировка (алуминиево фолио) БЕЗ индивидуална
екранировка за всяка от 4-те усукани двойки
Сечение и брой на усуканите двойки 4x2xAWG24/1, честотна
лента на кабела 100 Mhz
Полиетиленова външна изолация на кабела (PVC), гори и отделя
HSEKF424PP, HSEKF424P1

HSEKF424H1

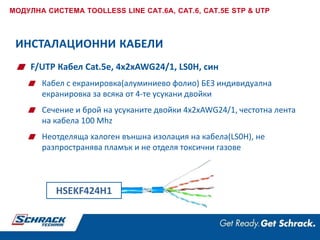

F/UTP Кабел Cat.5e, 4x2xAWG24/1, LS0H, син
Кабел с екранировка(алуминиево фолио) БЕЗ индивидуална
екранировка за всяка от 4-те усукани двойки
Неотделяща халоген външна изолация на кабела(LS0H), не
разпространява пламък и не отделя токсични газове

U/UTP Кабел Cat.6, 4x2xAWG23/1, 300MHz, PVC, син
Кабел неекраниран
Сечение и брой на усуканите двойки 4x2xAWG23/1, Честотна
лента на кабела 300Mhz.
Поливенилхлоридна външна изолация на кабела(PVC) Гори и
отделя токсични газове
HSEKU423P1

U/UTP Кабел Cat.6, 4x2xAWG23/1, 300MHz, LS0H, син
Сечение и брой на усуканите двойки 4x2xAWG23/1, честотна
лента на кабела 300 Mhz
Неотделяща халоген външна изолация на кабела (LS0H), не
разпространява пламък и не отделя токсични газове
HSEKU423P1

HSEKU423E3
Инсталационни U/UTP Кабел Cat.6, 4x2xAWG23/1, PE, за външен
монтаж, черен
Полиетиленова външна изолация на кабела (PE), гори и отделя
Използва се САМО за външно полагане !!!

Кабел U/UTP Cat.5e, 4x2xAWG24/1, PVC, син
Кабел U/UTP Cat.5e, 4x2xAWG24/1, PVC, сив
Кабел U/UTP Cat.5e, 4x2xAWG24/1, PE, за външен монтаж, черен

Коаксиални кабели > мини барабани
100 m и макари 500 m
Коаксиален кабел DIGI-SAT 3011 75Ω, 1,13/4,8/6,8 mm
стоманено помеднен (CCS), двойно екраниран, 90 dB, Клас
A, PE, OUTDOOR, черен
Коаксиален кабел DIGI-SAT 3010 75Ω, 1,13/4,8/6,8 mm меден
(Cu), двойно екраниран, 95 dB, Клас A, PVC, бял
Коаксиален кабел DIGI-SAT 3030 75Ω, 02/4,6/6,8 mm меден
(Cu), тройно екраниран, 100 dB, клас A, PVC, бял

Коаксиален кабел > мини барабан
100 m и макара 500 m
Коаксиален кабел DIGI-SAT 3000 75Ω, двойно екраниран
1,02/4,6/6,6 mm, стоманено помеднен (CCS), 90 dB, клас A, PVC,
бял
1,0/4,6/6,6 mm, меден (Cu), 95 dB, клас A, LS0H, бял

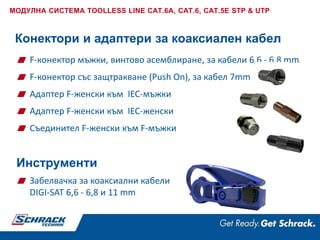

F-конектор мъжки, винтово асемблиране, за кабели 6,6 - 6,8 mm
F-конектор със защтракване (Push On), за кабел 7mm
Адаптер F-женски към IEC-мъжки
Адаптер F-женски към IEC-женски
Съединител F-женски към F-мъжки
Конектори и адаптери за коаксиален кабел
Забелвачка за коаксиални кабели
DIGI-SAT 6,6 - 6,8 и 11 mm

Дейта центрове, подходяща за офиси и
индустриални предприятия
Жакове
Комуникационни розетки
Адаптер за монтаж на
DIN-профил
Предварително
подготвени кабели
Аксесоари
Пач кабели
МОДУЛНА СИСТЕМА LED LINK LINE Cat.6A - STP

Application Video
Installation Video
Дейта центрове, подходяща за офиси и
индустриални предприятия

Различни варианти
Без LED функционалност
С LED функционалност
За инсталационни кабели (AWG 24-22)
За гъвкави (пач) кабели (AWG 27-26)
HSLMGOLI01
HSLMGMLI01
Шрак формат A (SFA)

1-, 2- и 3-порта
Включително рамка 80x80
Включително прахозащитни капачета
Точка за бързо свързване на
екранировката
За повърхностен и вкопан монтаж
Цвят RAL9010
HSED02UW2S

Розетки

Розетки IP44
Розетки за открит и вграден монтаж
Розетки за външен и вътрешен монтаж

Адаптер за монтаж на DIN профил
Пач панели
HSERH010GS
HSER0240GS

Пач пенели
Подходящ за дейта центрове
В случаи, когато пространството е ограничено
Удобна и бърза инсталация
Пач панел 24-Port 1U зареден
Пач панел 48-Port 1U зареден

Събирателна точка (consolidation point)
Модулни шасита
6-порта зареден
12-порта зареден
за 12 6-портови модула
RJ45 модули или оптични модули

Клас EA перманент линк 10GB със измервателен
протокол permament link
Бърза инсталация
Протектори на контактните блокове
Достъпни в следните дължини:15, 20, 25, 30, 35, 40,
45, 50, 60, 70, 80m
HSLVI7G..
Предварително подготвени инсталационни
кабели

Контактен блок за инсталационен кабел(AWG 24-22)
Контактен блок за гъвкав кабел (AWG 27-26)
Съединител
Идентификатор за перманент линк
Протектор за контактен блок
Инструмент за демонтаж
Инструмент за кримпване на контактни блокове
Аксесоари

Цветове:
Сив, Син, Червен, Жълт, Зелен
Дължини в линейни метри:
0,5 / 1 / 2 / 3 / 5 / 7 / 10
0,33 / 15 / 20 / 30 / 50 доставят се само в сив цвят
LED пач кабели RJ45 екранирани Cat.6A

Инсталационен кабел S/FTP Cat.7A,
4x2xAWG22/1,
8x2xAWG22/1, 1200Mhz, LS0H-3, 50%, Син
S/FTP Cable Cat.7,
4x2xAWG23/1,
8x2xAWG23/1, 1000Mhz, LS0H-3, 35%, Син
HSEKPx233K
HSEKPx22HB

HSEKPx23HB
Предварително подготвени кабели
Кабел S/FTP Cat.7,
4x2xAWG23/1,
8x2xAWG23/1, 1000Mhz, LS0H, 40%, Син

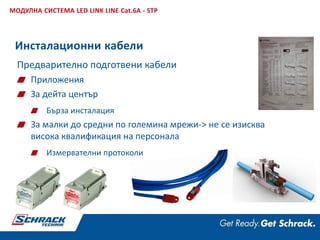

Предварително подготвени кабели
Приложения
За дейта център
Бърза инсталация
За малки до средни по големина мрежи-> не се изисква
висока квалификация на персонала
Измервателни протоколи

За 10 GB/s приложения, UTP, Cat.6A EIA/TIA
Installation Video
Модули
Розетки
Пач панели
Пач кабели
Инсталационни
кабели
МОДУЛНА СИСТЕМА IBDN LINE Cat.6A - UTP

Технически параметри на IBDN LINE 10GX
Четири технологии, гарантиращи
технически параметри до 625 MHz
Дизайн RoundFleX™
Технология MatriX IDC™
Технология X-Bar™
FleX Point™ PCB

Performance-enabling technology 1
Двойно H-образен дизайн
Предимства:
Намален външен диаметър на инсталационния кабел
(7,5mm)
Отлични стойности за NEXT, AlienNEXT, IL и RL
Изключително добър баланс на усуканите двойки
(15 dB по-добър от посочените за Category 6A)
RoundFleX конструкция на кабела

Елиминира проблемите с Alien Crosstalk
между системните компоненти.
Typical IDC Contacts MatriX IDC Contacts
Технология Matrix IDC 7

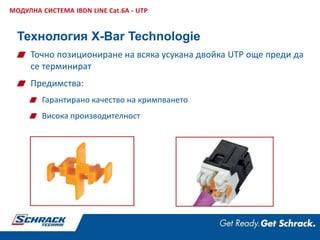

Точно позициониране на всяка усукана двойка UTP още преди да
се терминират
Предимства:
Гарантирано качество на кримпването
Висока производителност
Технология X-Bar Technologie

Предизвикателство:
Производителност до 625 MHz
честотна лента
Решение:
Компенсира се директно в жака
Технология:
Гъвкав контактен блок подобен та
тези ползвани при мобилните
телефони, авиацията и медицинска
техника
Compensation
(in yellow)
FleX Point™ PCB

Вкл. 80x80 рамка
Вкл. прахозащитно капаче
Fast On точка за свързване на екранировката
За различни видове монтаж(открит, вграден)
Цвят RAL9010
RJ45 жак UTP Cat.6A в Schrack формат A (SFA)
HBIX102283

Розетки (SFA)

Розетки IP44

Пач панели
HSER0240GS

Пач панели

Кабел U/UTP Cat.6А
4x2xAWG23/1, 625MHz, LS0H, лилав
HBIK818095
Пач панели
Инсталационен кабел

Модулна система TOOLLESS LINE Cat.6A, Cat.6, Cat.5e STP & UTP
Кабелни системи DE-EMBEDDED LINE Cat.6, Cat5e –
STP & STP LSA
Телефония

Технология LSA
Розетки
Пач панели
Инструмент за
кримпване на
LSA блокове
Пач кабели
КАБЕЛНИ СИСТЕМИ DE-EMBEDDED LINE Cat.6, Cat5e – STP & STP LSA

Розетка Cat.6
Розетка Cat.5e UAE
Cat.5e
32 mm
UAE-Centralplates
compatible
Separate Earthing via
Fast-On connector
Технология LSA

Розетка 2xRJ45 екранирана Cat.5e, лицев панел 50x50
HSEDG2UW5F
Кутия за стенен монтаж на HSED0x2UWxF, HSEDx2UWxF
HSEAP842WF
Розетка 2xRJ45 неекранирана Cat.6,
лицев панел тип UAE
HSEDU2UW6V
Розетка 2xRJ45 неекранирана Cat.5e, лицев панел 50x50
HSEDU2UW5F

Розетки IP44

Пач панел зареден 19“ 24xRJ45
екраниран Cat.6, 1U
HSERG246GV
Пач панели LSA
екраниран Cat.6, 1U
HSERG106GV
Пач панел зареден десктоп 8xRJ45
екраниран Cat.6,
HSERG086GV

екраниран
Cat.5e, 1U
HSERG245GS
Пач панел зареден19“ 24xRJ45
неекраниран Cat.6, 1U
HSERU246GV
неекраниран Cat.5e, 1U
HSERU245GF
Пач панели LSA

LED пач кабели RJ45 STP (LS0H)
Пач кабели RJ45 STP & UTP (PVC)
Инсталационни кабели STP & UTP
Кабели

Unterlagen Konzessionär /
Planer
Prospekt Endkunde
Разпределителни табла и
аксесоари
Адаптер за DIN профил
Модули
Розетки
Пач кабели
Коаксиални кабели и
аксесоари
Инсталационни материали
МУЛТИМЕДИЙНО ОКАБЕЛЯВАНЕ Schrack 4 Home

Всички сигнали са комутирани, там
където са необходими

Таблото за комутация на мултимедийните сигнали ги разпределя по
съществуващите розетки в различните помещения в зависимост от
мястото на съответното периферно устройство

Препоръчваме да се предвидят за всяко помещение
най-малко два изхода (за RJ45 и Koax).

Мултимедийни разпределителни табла

HSERH010GS
Странични покривни капаци
Точка за свързване на екранировката
Място за надпис
Адаптер за монтаж на DIN профил

RJ45 Жакове
Други модули

1-, 2- и 3-порта
Вкл. 80x80 рамка
Вкл. прахозащитни капачета
Fast On точка за свързване на
екранировката
Различни варианти на монтаж
(вграден и открит)
RAL9010
HSED02UW2S

Розетки (SFB)

За вграден и открит монтаж
Пач панел празно шаси
вариант десктоп
Розетка IP44

Цветове
сив, син, червен, жълт, зелен
Предлагани дължини в линейни метри:
0,5 / 1 / 2 / 3 / 5 / 7 / 10
0,33 / 15 / 20 / 30 / 50 предлагат се само в сив цвят
LED пач кабели RJ45 екранирани Cat.6A

F-Quick конектор от двете страни
Клас A
Екраниращ фактор > 90 dB
Предлагани дължини в линейни
метри: 0,5 / 1 / 1,5 / 2,5 / 3,5 / 5
Коаксиални пач кабели

HSEKPx223K
S/FTP Cable Cat.7
4x2xAWG23/1,
8x2xAWG23/1, 1000 Mhz, LS0H-3, 35%, син
HSEKPx23HB
S/FTP Cable Cat.7,
4x2xAWG23/1,
8x2xAWG23/1, 1000 Mhz, LS0H, 40%, син

Коаксиални инсталационни кабели >
мини барабан 100m, макара 500m.
Коаксиален кабел DIGI-SAT 3030 75Ω,
1,02/4,6/6,8 mm меден (Cu), тройно
екраниран, 100 dB, Клас A, PVC, бял

F-конектор мъжки Quick, винтов, за кабели:
6,6-6,8 mm
F-конектор мъжки, винтов, за кабели:
6,6 - 6,8 mm
F-конектор тип Push On, за кабел: 7 mm
Адаптер F-женски към F-мъжки тип Quick
Адаптер F-женски към IEC-мъжки
Адаптер F-женски към IEC-женски
Съединител F-женски към F-женски
Аксесоари за коаксиални кабели

Секачки за странично подравняване до
1,3 mm Ø
Секачки за странично подравняване до
1,0 mm Ø
Инструмент за отстраняване на външната
кабелна изолация
Комбиниран инструмент за отстраняване на
външна изолация и екранировка на
инсталационни кабели
Инструмент за коаксиални кабели DIGI-SAT

Конектори
Мрежови изолатор
АКСЕСОАРИ ЗА МЕДНИ КАБЕЛИ (ИНСТРУМЕНТИ, КОНЕКТОРИ, СЪЕДИНИТЕЛИ,...)

Конектори

Гъвкав (пач) кабел
RJ45 UTP Cat.5e
Мрежови изолатор

Кабелни стегалки

Технология RJ45
Кабели
LSA Технология и разпределителни кутии
Аксесоари
ТЕЛЕФОНИЯ

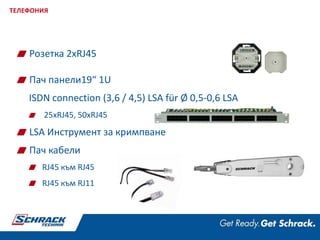

Розетка 2xRJ45
Пач панели19“ 1U
ISDN connection (3,6 / 4,5) LSA für Ø 0,5-0,6 LSA
25xRJ45, 50xRJ45
LSA Инструмент за кримпване
Пач кабели
RJ45 към RJ45
RJ45 към RJ11
ТЕЛЕФОНИЯ

F-vYAY многочифтови кабели за телефония Ø 0,5 mm
F-YAY многочифтови кабели за телефония Ø 0,6 bzw. 0,8 mm
J-Y(ST)Y многочифтови кабели за телефония Ø 0,6 bzw. 0,8 mm
ТЕЛЕФОНИЯ

Реглети 2/10, 10 чифта
Разединителна реглета 2/10, 10 чифта
Заземителни модули 2/38
LSA свързващ модул
Отварящ се държач за етикет
Модул за държач за етикет
Рамка за фронтален монтаж
Panel 19‘‘, 3U
ТЕЛЕФОНИЯ
LSA- Реглети за монтаж

Табла за стенен монтаж I до IV (30 - 300 чифта)
Метални репартитурни табла (100 - 420 чифта)
Табла за стенен монтаж (100 - 1350 чифта)
IP54 - комплекти
Свободно стоящи репартитурни табла
(1200 - 3000 чифта)
ТЕЛЕФОНИЯ
LSA – репартитурни табла

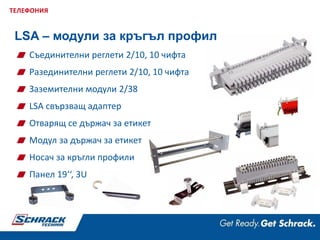

Съединителни реглети 2/10, 10 чифта
Разединителни реглети 2/10, 10 чифта
Заземителни модули 2/38
LSA свързващ адаптер
Отварящ се държач за етикет
Модул за държач за етикет
Носач за кръгли профили
Панел 19‘‘, 3U
ТЕЛЕФОНИЯ
LSA – модули за кръгъл профил

Структурни кабелни системи

More Related Content

Similar to Структурни кабелни системи

More from RaynaITSTEP

Структурни кабелни системи
