ИНТМАШ

Документ представляет собой каталог продукции компании 'Интеллектуальные машины', специализирующейся на разработке и производстве систем возбуждения для синхронных и бесщёточных двигателей, а также других электротехнических устройств. Он включает детализированное описание различных моделей возбудителей, их функциональных возможностей, преимуществ и технических характеристик. В дополнение, раскрываются возможности модернизации и индивидуализации оборудования для критически важных производств.

Embed presentation

Download to read offline
ОГЛАВЛЕНИЕ О компании ...................................................................................................................... 2 1. Системы возбуждения синхронных двигателей ........................................................... 4 1.1. Статические тиристорные возбудители ............................................................................. 6 1.2. Возбудители бесщёточных двигателей ............................................................................ 12 1.3. Функции систем возбуждения ........................................................................................... 14 1.3.1 Резервирование систем управления ................................................................... 14 1.3.2 Резервирование силовой части ............................................................................ 14 1.3.3 Функции .................................................................................................................. 15 2. Системы возбуждения турбогенераторов .................................................................... 17 2.1 Измеряемые параметры .................................................................................................... 18 2.2 Выполняемые функции ...................................................................................................... 19 2.3 Функции защит ................................................................................................................... 19 2.4 Резервирование двухканальных систем управления ..................................................... 20 2.4.1 Резервирование регуляторов................................................................................ 20 2.4.2 Резервирование силовой части ............................................................................ 20 3. Опции и дополнительные модули систем возбуждения ............................................. 21 3.1. Панель оператора с блоком осциллографирования, регистратор событий................... 21 3.2. Интеграция в АСУ ТП и КИПиА .......................................................................................... 23 4. Системы бесперебойного питания постоянного тока.................................................. 24 4.1. Визуализация режимов работы ........................................................................................ 24 4.2. Для свинцовых аккумуляторов .......................................................................................... 26 4.3. Для щелочных (и LiOn) аккумуляторов ............................................................................. 27 4.4. Технические характеристики =110В, =220В зарядных устройств ................................... 28 5. Зарядно-разрядные устройства для обслуживания АБ.............................................. 29 6. Выпрямители питания контактной сети подземного электрифицированного транспорта.............................................................................. 31 7. Аэродромные выпрямители .......................................................................................... 33 8. Аэродромные стационарные распределительные колонки ....................................... 35 9. Выпрямители для электротехнологии (гальваника, электролиз) .............................. 37 9.1. Тиристорные выпрямители................................................................................................. 40 9.2. Выпрямители на безе высокочастотных преобразователей........................................... 41 10. Аспирационное оборудование ...................................................................................... 42 10.1. EFi.Th блок управления тиристорным агрегатом питания высоковольтного электрофильтра ..................................................................................... 42 10.2 EFi.Th шкаф управления агрегатом питания электростатического фильтра............................................................................................ 44 10.3 EFi.SinWave. Шкаф управления агрегатом питания электростатического электрофильтра ............................................................................................ 46 11. Инверторная нагрузка для испытаний дизель-генераторов постоянного тока......... 48 12. Устройства пусковые тиристорные УПТФ..................................................................... 52 13. Устройства пусковые роторные УПРФ .......................................................................... 56 14. Асинхронно-вентильный каскад DExS.AVK.................................................................. 57 группа компаний «интеллектуальные машины»
2 группа компаний «интеллектуальные машины» О КОМПАНИИ История компании началась в 2002 году. Тогда, в течение длительного времени, предприятие занималось разработкой на заказ специализированных цифровых систем управления для комплектации электротехнического оборудования других производителей и модернизации существующего оборудования на действующих производствах. В 2006 году, 21 марта, предприятие прошло регистрацию под перспективным названием «Интеллектуальные машины» (сокращенное наименование – «ИНТ- МАШ»). Слово «интеллект» в названии означает, что наше оборудование, осна- щенное вычислительной системой и памятью, распознает нештатные ситуации и правильным образом на них реагирует. Оборудование ООО «ИНТМАШ» задейство- вано в сложных технологических процессах, где цена простоя может быть чрез- мерно велика, а последствия аварии невосполнимы. Мы всегда помним об этом и ответственно подходим к каждому изделию. ООО «ИНТЕЛЛЕКТУАЛЬНЫЕ МАШИНЫ» сегодня – это современное научно-про- изводственное предприятие полного цикла, специализирующееся на разработке и производстве сложного электротехнического оборудования, цифровых систем управления, компонентов автоматизации, технологического программного обе- спечения. Продукция компании широко применяется в энергетике, машиностро- ении, металлургии, нефтяной, газовой, химической, горнодобывающей промыш- ленности, судостроении и других отраслях промышленности ОСНОВНАЯ ПРОДУКЦИЯ И УСЛУГИ: • специализированные системы управления для силовой преобразовательной техники • силовая преобразовательная техника • разработка электронных устройств и программного обеспечения (в том числе на заказ) • экономичная модернизация существующего оборудования
3 О КОМПАНИИ Производственная и научно-ис- следовательская база предприятия располагается на территории ОАО «Бердский электромеханический завод», изделия изготавливаются в тесной кооперации со специализи- рованными предприятиями Берд- ска и Технопарка Новосибирского Академгородка. Производство ос- нащено самым современным ин- струментом и оборудованием для быстрого изготовления и сборки электротехнического оборудования, испытательными и наладочными стендами. Более 80% оборудования выпускается по индивидуальным заказам. Кроме этого, имеется собствен- ная инженерная служба в Новоси- бирске, а также инженерно-мар- кетинговые центры в Омске (ООО “Энергосибкомплект”) и Санкт- Петербурге (ООО “Алгоритм”), что позволяет оперативно реагировать на потребности наших заказчиков на территории всей России и стран ближнего и дальнего зарубежья. Наши сотрудники - это специали- сты высокого класса, обладающие соответствующей квалификацией, большим опытом, всем необходимым оборудованием и высокопроизводительны- ми лицензионными САПР. Творческая работа разработчиков совмещается с созда- нием и стандартизацией отлаженных блоков схем и кода программ, а применение «крупноузловой сборки» проектов значительно ускоряет создание новых изделий и адаптацию серийных изделий под индивидуальные требования Заказчика, что в большинстве случаев не увеличивает сроки поставки изделий. Специалисты сервисной службы нашей компании осуществляют монтажные и пусконаладочные работы, а также сервисное обслуживание оборудования в любой точке мира! Наличие региональных представительств позволяет оперативно ре- шать любые вопросы, возникшие у Заказчика при эксплуатации нашего оборудо- вания. Девиз специалистов нашей сервисной службы «Ни шагу назад!» проблема Заказчика должна быть решена. Выбирая нашу компанию в качестве поставщика оборудования, Вы приобрета- ете надежного партнера, который способен решить любую поставленную задачу на самых выгодных условиях.
4 группа компаний «интеллектуальные машины» СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ С 2002 года наше предприятие разрабатывает цифровые системы управления возбу- дительными устройствами синхронных двигателей и на основе собственных разработок изготавливает энергоэффективные тиристорные возбудительные устройства серии ВТЕ. 1 ВТЕ-315-075-7-22 В настоящее время более 2000 систем возбужде- ния нашего производства успешно эксплуатируются в восьми странах, на сотнях предприятий. Разрабо- тано и производится 12 моделей тиристорных возбу- дительных устройств для щёточных двигателей и 2  модели возбудителей для бесщёточных синхрон- ных двигателей. Большой модельный ряд предостав- ляет Заказчику возможность оптимальным образом решить задачу выбора оборудования с учётом спец- ифики производства. Сервисные функции и коммуникативные возмож- ности возбудителей могут быть значительно усилены, благодаря специализированным модулям расшире- ния, реализующим различные современные интер- фейсы связи для целей АСУ ТП, дистанционного управление и мониторинга, управление и сигнализа- цию по цепям КИПиА. В каталоге представлены модели для критически важных объектов, ориентированные на максималь- ное энергосбережение и отказоустойчивость.

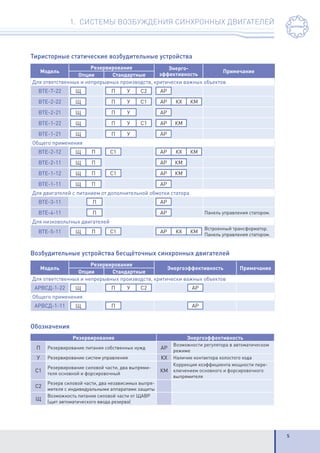

5 1. СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ Тиристорные статические возбудительные устройства Модель Резервирование Энерго- эффективность Примечание Опции Стандартные Для ответственных и непрерывных производств, критически важных объектов ВТЕ-7-22 Щ П У С2 АР ВТЕ-2-22 Щ П У С1 АР КХ КМ ВТЕ-2-21 Щ П У АР ВТЕ-1-22 Щ П У С1 АР КМ ВТЕ-1-21 Щ П У АР Общего применения ВТЕ-2-12 Щ П С1 АР КХ КМ ВТЕ-2-11 Щ П АР КМ ВТЕ-1-12 Щ П С1 АР КМ ВТЕ-1-11 Щ П АР Для двигателей с питанием от дополнительной обмотки статора ВТЕ-3-11 П АР ВТЕ-4-11 П АР Панель управления статором. Для низковольтных двигателей ВТЕ-5-11 Щ П С1 АР КХ КМ Встроенный трансформатор. Панель управления статором. Возбудительные устройства бесщёточных синхронных двигателей Модель Резервирование Энергоэффективность Примечание Опции Стандартные Для ответственных и непрерывных производств, критически важных объектов АРВСД-1-22 Щ П У С2 АР Общего применения АРВСД-1-11 Щ П АР Обозначения Резервирование Энергоэффективность П Резервирование питания собственных нужд АР Возможности регулятора в автоматическом режиме У Резервирование систем управления КХ Наличие контактора холостого хода С1 Резервирование силовой части, два выпрями- теля основной и форсировочный КМ Коррекция коэффициента мощности пере- ключением основного и форсировочного выпрямителя С2 Резерв силовой части, два независимых выпря- мителя с индивидуальными аппаратами защиты Щ Возможность питания силовой части от ЩАВР (щит автоматического ввода резерва)
6 группа компаний «интеллектуальные машины» 1.1 СТАТИЧЕСКИЕ ТИРИСТОРНЫЕ ВОЗБУДИТЕЛИ Структура обозначения статической тиристорной системы возбуждения ВTE-ххх-ххх-1-22 – энергоэффективный тиристорный возбудитель для критически важных объектов и непрерывных производств, не допускающих отключения производ- ственной линии из-за отказа частей оборудования. Отличительные особенности модели ВТЕ-1-22: 1. Автоматически дублируемая цифровая система управления, состоящая из двух идентичных полно- функциональных регуляторов. Переход с одного регулятора на другой (в случае определения неисправности одного из них или по команде опера- тора) происходит безударно и не влияет на работу двигателя. 2. Автоматически дублируемая силовая часть, состо- ящаяиздвухтиристорныхвыпрямителей,собранных по мостовой схеме, автоматически выбирающих наилучший коэффициент мощности. 3. Согласующий трансформатор, выполненный по технологии UNICORE с током холостого хода менее 3А, с двумя отпайками вторичной обмотки низкого и высокого напряжения (подключаются к соответству- ющему выпрямителю). 4. Совместная работа с системами плавного пуска всех производителей. 5. В производстве используются комплектующие только признанных мировых брендов.
7 1. СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ Энергоэффективность Резерви- рование Номиналь- ный ток, A Номиналь- ное напря- жение, В Размер шкафа, мм Кор- пус 1. Автоматическое поддержание cosφ=1 2. UNICORE трансформатор: потери холостого хода менее 3A 3. Совместная работа выпрямителей и трансформатора с двумя отпайками. 1. Два регулятора 2. Два выпрямителя 3. (Опция) Питание цепей управления от двух независи- мых источников 200 36 48 75 115 1450x650x430 IP22 IP54320 48 75 115 150 230 1650x650x430 Custom: 400 630 Custom Custom После форсировки основной выпрямитель подключается к отпайке с низким напряжением, тем самым угол управления близок к минимальному, и форма напряжения близка к синусоидальной, в результате снижаются по- тери в стали трансформатора. В процессе работы выбирает оптимальную отпайку для наилучшего коэффициента мощности. Силовая часть возбудителей Возбудители модели х-х2 отличаются конструкцией выпрямителя, который представляет собой два независимых мостовых тиристорных выпрямителя. Выпрямители собраны на тиристорных модулях с изолированным основанием на едином радиаторе, что делает их эксплуатацию безопасной (прикосновения к охладителю безопасны) и технологичной при ремонте. Преимущества: 1. Коэффициентмощностиминимумв2разалучшевыпрямителей,собранныхпостандартным схемам (мостовая или нулевая), а также выпрямителей с изменяемой структурой (работа- ющих при форсировке по мостовой схеме, а при длительной работе по нулевой схеме). 2. Заказчик получает вместо одного выпрямителя – две независимых силовых части (выпрямителя) с функцией автоматического резервирования (переход на исправную силовую часть). 3. Безопасность и технологичность. Структура

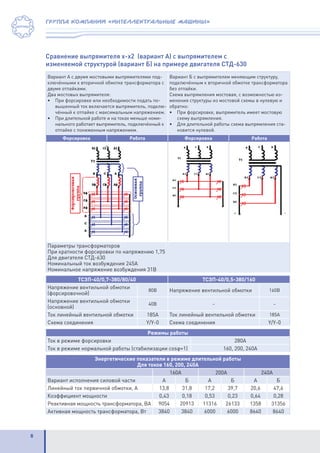

8 группа компаний «интеллектуальные машины» Сравнение выпрямителя х-х2 (вариант А) с выпрямителем с изменяемой структурой (вариант Б) на примере двигателя СТД-630 Вариант А с двумя мостовыми выпрямителями под- ключёнными к вторичной обмотке трансформатора с двумя отпайками. Два мостовых выпрямителя: • При форсировке или необходимости подать по- вышенный ток включается выпрямитель, подклю- чённый к отпайке с максимальным напряжением. • При длительной работе и на токах меньше номи- нального работает выпрямитель, подключённый к отпайке с пониженным напряжением. Вариант Б с выпрямителем меняющим структуру, подключённым к вторичной обмотке трансформатора без отпайки. Схема выпрямления мостовая, с возможностью из- менения структуры из мостовой схемы в нулевую и обратно: • При форсировке, выпрямитель имеет мостовую схему выпрямления. • Для длительной работы схема выпрямления ста- новится нулевой. Форсировка Работа Форсировка Работа Параметры трансформаторов При кратности форсировки по напряжению 1,75 Для двигателя СТД-630 Номинальный ток возбуждения 245А Номинальное напряжение возбуждения 31В ТСЗП-40/0,7-380/80/40 ТСЗП-40/0,5-380/160 Напряжение вентильной обмотки (форсировочной) 80В Напряжение вентильной обмотки 160В Напряжение вентильной обмотки (основной) 40В ‑ ‑ Ток линейный вентильной обмотки 185А Ток линейный вентильной обмотки 185А Схема соединения Y/Y-0 Схема соединения Y/Y-0 Режимы работы Ток в режиме форсировки 280А Ток в режиме нормальной работы (стабилизации cosφ=1) 160, 200, 240А Энергетические показатели в режиме длительной работы Для токов 160, 200, 240А 160А 200А 240А Вариант исполнения силовой части А Б А Б А Б Линейный ток первичной обмотки, А 13,8 31,8 17,2 39,7 20,6 47,6 Коэффициент мощности 0,43 0,18 0,53 0,23 0,64 0,28 Реактивная мощность трансформатора, ВА 9054 20913 11316 26133 1358 31356 Активная мощность трансформатора, Вт 3840 3840 6000 6000 8640 8640
9 1. СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ Стандартные изделия Модель Ток, A Напря- жение, В Защита корпуса Кол-во мест Место 1 возбудитель Масса, кг Габариты, ВxШxГ Место 2 трансформатор Масса, кг Габариты, ВxШxГ ВТЕ-200-036-1-22-IP22 200 36 IP22 2 155 1435x650x430 130 485x310x530 ВТЕ-200-048-1-22-IP22 200 48 IP22 2 155 1435x650x430 165 527x320x590 ВТЕ-200-075-1-22-IP22 200 75 IP22 2 155 1435x650x430 170 527x320x590 ВТЕ-200-115-1-22-IP22 200 115 IP22 2 155 1435x650x430 260 665x370x770 ВТЕ-315-036-1-22-IP22 315 36 IP22 2 175 1435x650x430 170 527x320x590 ВТЕ-315-048-1-22-IP22 315 48 IP22 2 175 1435x650x430 260 665x370x770 ВТЕ-315-075-1-22-IP22 315 75 IP22 2 175 1435x650x430 350 725x410x860 ВТЕ-315-115-1-22-IP22 315 115 IP22 2 180 1435x650x430 350 725x410x860 ВТЕ-315-150-1-22-IP22 315 150 IP22 2 185 1650x650x430 500 785x430x960 ВТЕ-315-230-1-22-IP22 315 230 IP22 2 185 1650x650x430 500 785x430x960 ВТЕ-200-036-1-22-IP54 200 36 IP54 2 175 1450x630x450 130 485x310x530 ВТЕ-200-048-1-22-IP54 200 48 IP54 2 175 1450x630x450 165 527x320x590 ВТЕ-200-075-1-22-IP54 200 75 IP54 2 175 1450x630x450 170 527x320x590 ВТЕ-200-115-1-22-IP54 200 115 IP54 2 175 1450x630x450 260 665x370x770 ВТЕ-315-036-1-22-IP54 315 36 IP54 2 180 1450x630x450 170 527x320x590 ВТЕ-315-048-1-22-IP54 315 48 IP54 2 180 1450x630x450 260 665x370x770 ВТЕ-315-075-1-22-IP54 315 75 IP54 2 180 1450x630x450 350 725x410x860 ВТЕ-315-115-1-22-IP54 315 115 IP54 2 180 1450x630x450 350 725x410x860 ВТЕ-315-150-1-22-IP54 315 150 IP54 2 210 1650x630x450 500 785x430x960 ВТЕ-315-230-1-22-IP54 315 230 IP54 2 210 1650x630x450 500 785x430x960 ВТЕ-XXX-XXX-1-22-IPXX Заказ Заказ Заказ 2 - -
10 группа компаний «интеллектуальные машины» Исполнения шкафов и габаритные размеры Зависимость высоты шкафа от напряжения возбуждения: Высота Напряжение возбуждения, В Количество блоков гасящего сопротивления Размеры охладителя 1450 36, 48, 75, 115 1 2220х85х1000 1650 150, 230 2 333х85х1000
11 1. СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ Особенности исполнения IP22 и IP54 Корпус Особенности IP22 1. Оборудование шкафа размещено на монтажной панели, закреплённой в метал- лическом каркасе, снаружи каркас закрыт металлическими кожухами. 2. Гасящее сопротивление находится в верхнем отсеке под кожухом с перфорацией. Специальный металлический кожух, расположенный под гасящим сопротивлением защищает находящееся в шкафу оборудование от тепла, излучаемого гасящим со- противлением при пуске двигателя. IP54 1. В металлический каркас устанавливается шкаф Rittal СМ, в котором располагаются система управления, защитная аппа- ратура и токоведущие части тиристорного выпрямителя. Сна- ружи каркас закрыт металлическими кожухами. 2. Охладитель выведен за пределы шкафа Rittal и находится от него на расстоянии 10 мм, образуя воздушную теплоизолирую- щую прослойку. 3. В задней стенке шкафа Rittal сделаны отверстия, через ко- торые тиристорные модули крепятся к охладителю, чтобы обе- спечить основное выделение тепла за пределами шкафа. 4. Зазор между корпусами тиристоров и вырезом в шкафу за- полнен высокотемпературным герметиком. 5. Гасящее сопротивление находится в верхнем отсеке под кожухом с перфорацией. Оболочка шкафа Rittal защищает находящееся в шкафу оборудование от тепла, из- лучаемого гасящим сопротивлением при пуске двигателя. 6. На двери шкафа устанавливается приточный вентилятор (3) с фильтром IP54. Назначение вентилятора – препятствовать накоплению тепла внутри шкафа. 7. Вентилятор работает только при работе выпрямителя. 8. На задней стенке шкафа устанавливается выпускное окно с фильтром IP54. 9. На нижней крышке шкафа устанавливаются герметичные кабельные вводы IP54.

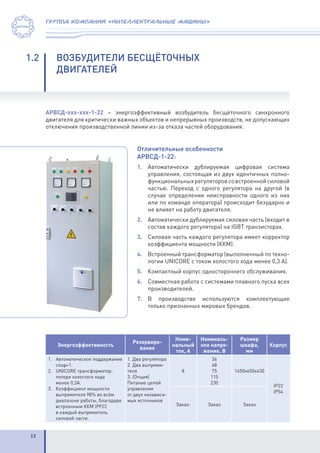

12 группа компаний «интеллектуальные машины» 1.2 ВОЗБУДИТЕЛИ БЕСЩЁТОЧНЫХ ДВИГАТЕЛЕЙ АРВСД-ххх-ххх-1-22 – энергоэффективный возбудитель бесщёточного синхронного двигателя для критически важных объектов и непрерывных производств, не допускающих отключения производственной линии из-за отказа частей оборудования. Энергоэффективность Резервиро- вание Номи- нальный ток, A Номиналь- ное напря- жение, В Размер шкафа, мм Корпус 1. Автоматическое поддержание cosφ=1. 2. UNICORE трансформатор: потери холостого хода менее 0,3A. 3. Коэффициент мощности выпрямителя 98% во всём диапазоне работы, благодаря встроенным ККМ (PFC) в каждый выпрямитель силовой части. 1. Два регулятора 2. Два выпрями- теля 3. (Опция) Питание цепей управления от двух независи- мых источников 8 36 48 75 115 230 1450x650x430 IP22 IP54 Заказ: Заказ Заказ Отличительные особенности АРВСД-1-22: 1. Автоматически дублируемая цифровая система управления, состоящая из двух идентичных полно- функциональныхрегуляторовсовстроеннойсиловой частью. Переход с одного регулятора на другой (в случае определения неисправности одного из них или по команде оператора) происходит безударно и не влияет на работу двигателя. 2. Автоматически дублируемая силовая часть (входит в состав каждого регулятора) на IGBT транзисторах. 3. Силовая часть каждого регулятора имеет корректор коэффициента мощности (ККМ). 4. Встроенный трансформатор (выполненный по техно- логии UNICORE с током холостого хода менее 0,3 А). 5. Компактный корпус одностороннего обслуживания. 6. Совместная работа с системами плавного пуска всех производителей. 7. В производстве используются комплектующие только признанных мировых брендов.
13 1. СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ Структура
14 группа компаний «интеллектуальные машины» 1.3 ФУНКЦИИ СИСТЕМ ВОЗБУЖДЕНИЯ В данном разделе представлены основные и общие функции, выполняемые статическими и бесщёточными возбудителями. 1.3.1 РЕЗЕРВИРОВАНИЕ СИСТЕМ УПРАВЛЕНИЯ Два полнофункциональных регулятора, каждый оснащён собственным набором датчиков, блоком питания, защитной аппаратурой. • Регуляторы полностью идентичны; • Минимальное время на наладку при замене вышедшего из строя регулятора на исправный (требуется выполнить копирование уставок и запустить в работу); • Вреальномвременирегуляторыосуществляютвзаимныйконтрольпоинтерфейсусвязи; • При нарушении любого из критериев качества работы регулятора, происходит автоматический безударный переход на исправный регулятор. • Критерии качества работы регуляторов: - Наличие синхронизации с сетью - Наличие связи с резервным блоком (регулятором) - Наличие напряжений питания - Исправность каналов управления выпрямителями - Исправность цепей измерения тока ротора - Исправность цепей измерения тока статора - Исправность цепей измерения напряжения статора - Исправность дискретных входов 1.3.2 РЕЗЕРВИРОВАНИЕ СИЛОВОЙ ЧАСТИ Статический Бесщёточный При обнаружении неисправности канала управления тиристором выпрямителя (нет проводимости или несвоев- ременное включение) основного выпрямителя, управление выпрямителем автоматически передаётся резервному регулятору. Если неисправность устраняется, то работа продолжается на резервном регуляторе. Если неисправность не устранена, резервный регулятор делает попытку работы на форсировочном выпрямителе. Если неисправность устраняется, то возбудитель продол- жает работать на форсировочном выпрямителе до плано- вой остановки. Если неисправность повторяется на форсировочном вы- прямителе, то двигатель аварийно отключается. При обнаружении неисправности канала управления выпрямителем (нет проводимости или несвоев- ременное включение) основного регулятора, работа автоматически переключается на резервный регулятор. Если неисправность устраняется, то возбудитель про- должает работать на резервном регуляторе до плановой останов- ки. Если неисправность повторя- ется на резервном регуляторе, то двигатель аварийно отключается.
15 1. СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ 1.3.3 ФУНКЦИИ Аппаратурауправленияирегулированияобеспечиваетизмерениеследующихпараметров: 1. Напряжение возбуждения 2. Ток возбуждения 3. Ток на входе выпрямителя 4. Напряжение статора 5. Ток статора • Реактивный и активный ток статора (cosφ двигателя) 6. Контроль питания цепей управления 7. Измерение параметров напряжения питающей сети (линейные напряжения, перекос фаз, частоту) 8. Контроль изоляции силовых цепей ротора • 2МОм – активное сопротивление изоляции • 2МОм – реактивное сопротивление изоляции (характеризующее влажность) Возбудитель обеспечивает: 1. Предпусковое опробование на остановленном двигателе; 2. Автоматическую подачу возбуждения: Статический Бесщёточный Автоматическую подачу возбуждения при пу- ске двигателя в функции тока статора, частоты и фазы ЭДС скольжения обмотки возбуждения с блокированием в функции времени и тока статора двигателя; Автоматическую подачу возбуждения при пуске двигателя в функции тока статора, с бло- кированием в функции времени и тока статора двигателя; 3. Автоматический и ручной режим управления током возбуждения в заданном устав- ками диапазоне тока возбуждения; 4. Стабилизация заданного тока возбуждения с точностью не ниже 2%; 5. Режимы АРВ: • стабилизация тока возбуждения; • поддержание коэффициента мощности двигателя (cosφ); • поддержания минимума потребления активной мощности; • стабилизация напряжения статора; • стабилизация тока статора; • повышение устойчивости двигателя при снижении напряжения статора и колебаниях тока статора; 6. Безударное переключение из автоматического режима в ручной и обратно; 7. Автоматический переход из автоматического в ручной режим регулирования тока возбуждения при отказе измерительных цепей автоматического режима; 8. Ограничение максимального и минимального тока возбуждения; 9. Местное и дистанционное изменение уставки возбуждения;

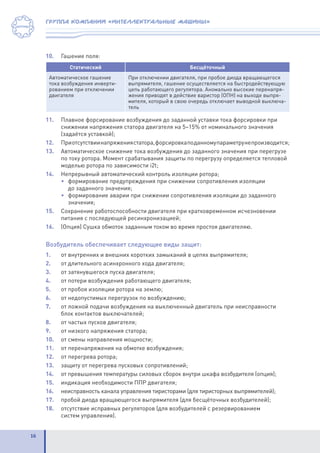

16 группа компаний «интеллектуальные машины» 10. Гашение поля: Статический Бесщёточный Автоматическое гашение тока возбуждения инверти- рованием при отключении двигателя При отключении двигателя, при пробое диода вращающегося выпрямителя, гашение осуществляется на быстродействующую цепь работающего регулятора. Аномально высокие перенапря- жения приводят в действие варистор (ОПН) на выходе выпря- мителя, который в свою очередь отключает выводной выключа- тель 11. Плавное форсирование возбуждения до заданной уставки тока форсировки при снижении напряжения статора двигателя на 5–15% от номинального значения (задаётся уставкой); 12. Приотсутствиинапряжениястатора,форсировкаподанномупараметрунепроизводится; 13. Автоматическое снижение тока возбуждения до заданного значения при перегрузе по току ротора. Момент срабатывания защиты по перегрузу определяется тепловой моделью ротора по зависимости i2t; 14. Непрерывный автоматический контроль изоляции ротора; • формирование предупреждения при снижении сопротивления изоляции до заданного значения; • формирование аварии при снижении сопротивления изоляции до заданного значения; 15. Сохранение работоспособности двигателя при кратковременном исчезновении питания с последующей ресинхронизацией; 16. (Опция) Сушка обмоток заданным током во время простоя двигателяю. Возбудитель обеспечивает следующие виды защит: 1. от внутренних и внешних коротких замыканий в цепях выпрямителя; 2. от длительного асинхронного хода двигателя; 3. от затянувшегося пуска двигателя; 4. от потери возбуждения работающего двигателя; 5. от пробоя изоляции ротора на землю; 6. от недопустимых перегрузок по возбуждению; 7. от ложной подачи возбуждения на выключенный двигатель при неисправности блок контактов выключателей; 8. от частых пусков двигателя; 9. от низкого напряжения статора; 10. от смены направления мощности; 11. от перенапряжения на обмотке возбуждения; 12. от перегрева ротора; 13. защиту от перегрева пусковых сопротивлений; 14. от превышения температуры силовых сборок внутри шкафа возбудителя (опция); 15. индикация необходимости ППР двигателя; 16. неисправность канала управления тиристорами (для тиристорных выпрямителей); 17. пробой диода вращающегося выпрямителя (для бесщёточных возбудителей); 18. отсутствие исправных регуляторов (для возбудителей с резервированием систем управления).
17 СИСТЕМЫ ВОЗБУЖДЕНИЯ ТУРБОГЕНЕРАТОРОВ 2 Энергетика всегда интересна нашему предприятию, с 2008 года мы начали разработку цифровой системы управления возбудительным устройством турбогенератора, исполь- зуя самую современную элементную базу на тот момент. В 2013 году проведена повторная ревизия аппаратного обеспечения, в результате которой система управления получила современный быстродействующий процессор с математическим сопроцессором (FPU), что позволило кардинально улучшить качество регулирования, увеличить количество и точность защит, развить новые сервисные функции, облегчающие наладку и эксплуата- цию возбудителей. Возбудитель статический DExS.GEN со встроенным трансформатором Органы управления и визуализации На сегодняшний день мы предлагаем два типа систем возбуждения: DExS.GEN – статические тиристорные, ARVSG – бесщёточные. Возбудители выпускаются в одно- и двухканальном вариантах. Двухканальное исполнение обеспечивает 100% резервирование всех узлов для бесперебойной работы генератора в случае отказа одного из частей возбудителя.
18 группа компаний «интеллектуальные машины» 2.1 ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ Структура обозначения статической тиристорной системы возбуждения Структура обозначения бесщёточной системы возбуждения Аппаратура управления и регулирования обеспечивает измерение следующих параметров: 1 Линейные напряжение сети, 3-ф Используются для: 1. Вычислений SQPF (полной, реактивной, активной мощ- ности, частоты питающей сети и напряжения генератора) 2. Включение на сеть методом точной синхронизации 3. Защиты генератора 2 Линейные напряжения генератора, 3-ф 3 Фазный ток генератора, 2-фазы 4 Фазный ток сети, 1-ф Используется для автоматического поддержания 0-потребления со стороны сети. 5 Ток возбуждения Регулирование тока возбуждения и защита нагрузки. 6 Напряжение возбуждения Защита преобразователей и нагрузки 7 Ток выпрямителя 3-ф Защита преобразователей 8 Сопротивление изоляции нагрузки Постоянный автоматический контроль изоляции 2МОм - активное сопротивление изоляции 2МОм - реактивное сопротивление изоляции (характеризующее влажность)

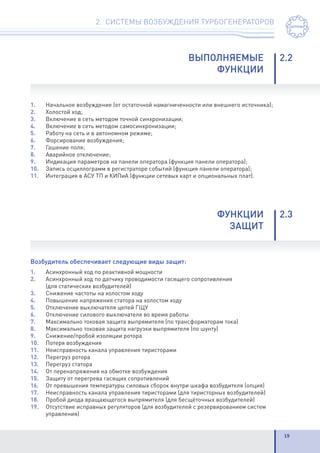

19 2. СИСТЕМЫ ВОЗБУЖДЕНИЯ ТУРБОГЕНЕРАТОРОВ ВЫПОЛНЯЕМЫЕ 2.2 ФУНКЦИИ ФУНКЦИИ 2.3 ЗАЩИТ 1. Начальное возбуждение (от остаточной намагниченности или внешнего источника); 2. Холостой ход; 3. Включение в сеть методом точной синхронизации; 4. Включение в сеть методом самосинхронизации; 5. Работу на сеть и в автономном режиме; 6. Форсирование возбуждения; 7. Гашение поля; 8. Аварийное отключение; 9. Индикация параметров на панели оператора (функция панели оператора); 10. Запись осциллограмм в регистраторе событий (функция панели оператора); 11. Интеграция в АСУ ТП и КИПиА (функции сетевых карт и опциональных плат). Возбудитель обеспечивает следующие виды защит: 1. Асинхронный ход по реактивной мощности 2. Асинхронный ход по датчику проводимости гасящего сопротивления (для статических возбудителей) 3. Снижение частоты на холостом ходу 4. Повышение напряжения статора на холостом ходу 5. Отключение выключателя цепей ГЩУ 6. Отключение силового выключателя во время работы 7. Максимально токовая защита выпрямителя (по трансформаторам тока) 8. Максимально токовая защита нагрузки выпрямителя (по шунту) 9. Снижение/пробой изоляции ротора 10. Потеря возбуждения 11. Неисправность канала управления тиристорами 12. Перегруз ротора 13. Перегруз статора 14. От перенапряжения на обмотке возбуждения 15. Защиту от перегрева гасящих сопротивлений 16. От превышения температуры силовых сборок внутри шкафа возбудителя (опция) 17. Неисправность канала управления тиристорами (для тиристорных возбудителей) 18. Пробой диода вращающегося выпрямителя (для бесщёточных возбудителей) 19. Отсутствие исправных регуляторов (для возбудителей с резервированием систем управления)
20 группа компаний «интеллектуальные машины» 2.4 РЕЗЕРВИРОВАНИЕ ДВУХКАНАЛЬНЫХ СИСТЕМ УПРАВЛЕНИЯ 2.4.1 РЕЗЕРВИРОВАНИЕ РЕГУЛЯТОРОВ Двухканальные возбудительные устройства оснащаются двумя полнофункциональными регуляторами, каждый из которых имеет собственный набор датчиков, блок питания и защитную аппаратуру. • Регуляторы полностью идентичны. • Минимальное время на наладку при замене вышедшего из стоя регулятора на исправный (требуется выполнить копирование уставок и запустить в работу). • В реальном времени регуляторы осуществляют взаимный контроль по высокоскоростному интерфейсу связи. • При нарушении любого из критериев качества работы регулятора, проис- ходит автоматический безударный переход на исправный регулятор. Критерии качества работы регуляторов: • Наличие синхронизации с сетью (для тиристорных возбудителей) • Наличие питания силовой части, при этом напряжение, частота питающей сети должны соответствовать заданным критериям • Наличие связи с резервным блоком (регулятором) • Наличие напряжений питания цепей управления • Исправность каналов управления выпрямителями • Исправность цепей измерения тока ротора • Исправность цепей измерения тока статора • Исправность цепей измерения напряжения статора • Исправность дискретных входов 2.4.2 РЕЗЕРВИРОВАНИЕ СИЛОВОЙ ЧАСТИ Статический Бесщёточный При обнаружении неисправности канала управления тиристором выпрямителя (нет проводимости или несвоевременное вклю- чение) основного выпрямителя, управление выпрямителем автоматически передаётся резервному регулятору. Если неисправность устраняется, то работа продолжается на резервном регуляторе. Если неисправность повторяется на резервном выпрямителе, то двигатель аварийно отключается. При обнаружении неисправности канала управления выпрямителем (нет проводимости или несвоевременное включение) основного регулятора, работа автоматически переключа- ется на резервный регулятор. Если неисправ- ность устраняется, то возбудитель продолжает работать на резервном регуляторе до плано- вой остановки. Если неисправность повторя- ется на резервном регуляторе, то двигатель аварийно отключается.
21 ОПЦИИ И ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ СИСТЕМ ВОЗБУЖДЕНИЯ 3 Все возбудительные устройства могут оснащаться панелью оператора с функцией реги- страции событий и записи осциллограмм. В энергонезависимой памяти сохраняются осциллограммы пусков и остановок двига- теля/генератора, включения/отключения питания системы управления, воздействия оператора на органы управления. Так же, система управления накапливает статистическая информацию за всю историю работы: • время работы системы управления и двигателя/генератора • количество аварийных отключений (счётчики для каждого типа аварии) Просмотр осциллограмм из регистратора событий и статистики возможен с помощью ПО Ajuster (по интерфейсу) и панели оператора. Панель оператора предоставляет расши- ренный сервис по регистрации событий: • хранение осциллограмм и статистики на SD-карте (можно извлечь для расследования инцидентов) • осциллограмма - это непрерывная запись 30 суток • осциллограмму и статистику можно скопировать на USB Flash-диск • дистанционный доступ к файлам через Ethernet по защищённому SSH протоколу • с помощью панели оператора можно просмотреть осциллограмму любого события, в пределах произвольно заданного интервала времени. ПАНЕЛЬ ОПЕРАТОРА DEXS.OP 3.1 С БЛОКОМ ОСЦИЛЛОГРАФИРОВАНИЯ, РЕГИСТРАТОР СОБЫТИЙ Просмотр осциллограммы в Ajuster
22 группа компаний «интеллектуальные машины» Характеристики панели оператора: Разрешение дисплея/кол-во цветов: 800x400@64K Интерфейс: Touch Screen (сенсорный) Питание: 24VDC 0,3A Рабочий диапазон температурный: 0...+55°C Внешняя защита корпуса: IP54 • Интерфейсы и протоколы связи: - RS485 Modbus RTU Master - RS485 Modbus RTU Slave - Ethernet 10/100T - USB v2.0 (for Flash-Drive) - Micro-SD card, до 4Gb • OS: Linux • Регистратор событий - Файл событий (+резервная копия) - Файл статистики (+резервная копия) - Осциллограмма (до 32Gb или всё свободное пространство micro-SD карты) - Частота записей: 100 записей (всех параметров! возбудителя) в секунду - Данные могут записываться: - На Micro-SD карту - На диск удалённого сервера по SSH • Информационные экраны - Основной экран (Ток и напряжение возбуждения, Ток и напряжение статора, Коэффициент мощности. Сопротивление изоляции) - Аварии и предупреждения - Тренды регистратора событий (осциллограммы) - События - Статистика - Уставки параметров возбудителя - Другие уставки (калибровки, сеть, часы и т.п.) - Файловые утилиты
23 3. ОПЦИИ И ДОПОЛНИТЕЛЬНЫЕ МОДУЛИ СИСТЕМ ВОЗБУЖДЕНИЯ ИНТЕГРАЦИЯ 3.2 в АСУ ТП и КИПиА Для решения задач Заказчика системы возбуждения могут оснащаться дополнительными средствами АСУ ТП и КИПиА в любых комбинациях. В таблице приведены возможные типы интерфейсов. Тип Описание Примечание Аналоговые выходы 4...20 mA Параметры, которые необхо- димо вывести через ана- логовые выходы, програм- мируются по Техническому заданию Заказчика 0...10 mA 0...5 mA Заказ Аналоговые выходы 4...20 mA Параметры, которые необхо- димо ввести в возбудитель через аналоговые входы, программируются по Техни- ческому заданию Заказчика 0...10 mA 0...5 mA Заказ Дискретные входы Digital inputs =24V (common GND) Заказ Дискретные выходы Digital output =24V, 300 mA Заказ RS485 Modbus RTU RS485 1200...115200 BPS Modbus ASCII RS485 1200..115200 BPS Profibus DP (Modbus RTU over AnyBusTM module) Заказ RS232 Modbus RTU RS485 1200..115200 BPS Modbus ASCII RS485 1200..115200 BPS Заказ Ethernet Modbus TCP/IP Ethernet 10/100T Заказ
24 группа компаний «интеллектуальные машины» СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ПОСТОЯННОГО ТОКА4 С 2011 года предприятием выполнялись необходимые разработки и освоен выпуск источников бесперебойного питания постоянным током, выполненным по схеме N+1 на базе высокочастотных выпрямительных ячеек. Каждая ячейка представляет собой неза- висимый выпрямитель с корректором коэффициента мощности на входе. Выход из строя одной и более ячеек не приводит к нарушению питания Объекта пока достаточно мощно- сти оставшихся ячеек, при этом мощность автоматически распределяется между ячей- ками. С некоторыми ограничениями допустима горячая замена ячеек. Также производится непрерывный автоматический контроль изоляции. Кроме схемы N+1 надёжность питания нагрузки повысилась за счёт нечувствительно- сти импульсных ячеек к значительным ухудшениям качества питающей сети. Для продления питания нагрузки от АКБ при отключении внешней питающей сети пред- усмотрены группы приоритетов нагрузок, которые отключаются от АКБ по мере разряда по заданному сценарию, высокоприоритетные нагрузки не отключаются. Производимые источники питания подразделяются по следующим параметрам: № Параметр Допустимые значения 1 Количество питающих вводов 1, 2 2 Напряжение ввода, В ~380В, ~220B (1- и 3-фазные сети) 3 Напряжение нагрузки, В =24, =48, =60, =110, =220 4 Номинальный ток нагрузки, А 8, 16, 25, 40 5 Тип аккумуляторных батарей Свинцовые, Щелочные (или LiOn) 6 Ёмкость аккумуляторных батарей, АЧ 7 Наличие секционирования (для двухканальных устройств) 8 Количество и номинал отходящих аппаратов защиты 9 Наличие контактора отключения низкоприоритетных нагрузок 4.1. ВИЗУАЛИЗАЦИЯ РЕЖИМОВ РАБОТЫ При заказе опции DExS.OP (панель опера- тора) на переднюю дверь шкафа устанавли- вается панельный ПК с цветным сенсорным дисплеем высокого разрешения, что значи- тельно увеличивает выразительные способ- ности индикации.
25 4. СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ПОСТОЯННОГО ТОКА Усовершенствованная индикация позволяет: 1. Наблюдать одновременно все параметры ЗВУ, батареи и нагрузки (токи, напряжения, сопротивление изоляции, температуру силовых модулей и батарей, работу принудительной вентиляции). 2. Контролировать состояние коммутационной аппаратуры: выключателей нагрузки, секционных переключателей. 3. Просматривать тренды журнала событий в виде осциллограмм 4. Производить корректировку параметров ЗВУ (функция защищена паролем). Образцы продукции Тип DCD-2x220-25 DCD-2x110-25 Кол-во каналов 2 1 Выпрямитель N+1 импульсные ячейки N+1 импульсные ячейки Номинальный ток нагрузки 25А 25А Номинальное напряжение нагрузки =220В =110В Напряжение питания ввода 3-ф ~380В 3-ф ~230В Количество вводов 2 1 Применение Питание автоматики распределительной подстанции Питание автоматики распределительной подстанции Наличие аккумуляторов Отдельный шкаф Отдельный шкаф Тип аккумуляторов Свинцовые (необслуживаемые гелиевые) Свинцовые (необслуживаемые гелиевые) Фото

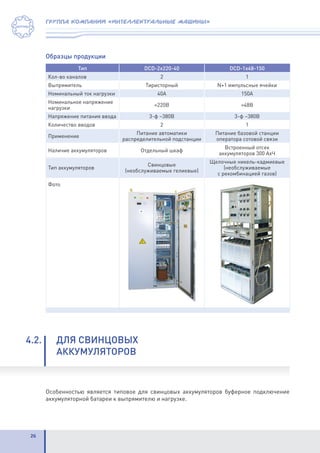

26 группа компаний «интеллектуальные машины» Образцы продукции Тип DCD-2x220-40 DCD-1x48-150 Кол-во каналов 2 1 Выпрямитель Тиристорный N+1 импульсные ячейки Номинальный ток нагрузки 40А 150А Номинальное напряжение нагрузки =220В =48В Напряжение питания ввода 3-ф ~380В 3-ф ~380В Количество вводов 2 1 Применение Питание автоматики распределительной подстанции Питание базовой станции оператора сотовой связи Наличие аккумуляторов Отдельный шкаф Встроенный отсек аккумуляторов 300 АхЧ Тип аккумуляторов Свинцовые (необслуживаемые гелиевые) Щелочные никель-кадмиевые (необслуживаемые с рекомбинацией газов) Фото 4.2. ДЛЯ СВИНЦОВЫХ АККУМУЛЯТОРОВ Особенностью является типовое для свинцовых аккумуляторов буферное подключение аккумуляторной батареи к выпрямителю и нагрузке.
27 4. СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ПОСТОЯННОГО ТОКА Типовое двухканальное устройство бесперебойного питания с питанием от двух вводов, секционированием шин постоянного тока, и свинцовыми АКБ ДЛЯ ЩЕЛОЧНЫХ (и LiOn) 4.3 АККУМУЛЯТОРОВ Устройство состоит из следующих основных узлов: 4. Выпрямитель для заряда АКБ, рассчитанный на ток заряда АКБ по схеме N+1. Отдельный выпрямительнеобходим,таккакщелочныеиLiOnАКБзаряжаютсяпосложномуалгоритму, в процессе заряда напряжение существенно отличается от напряжения нагрузки. 5. Выпрямитель (по схеме N+1) для питания нагрузки, рассчитанный на номинальный ток нагрузки с заданной кратностью по перегрузке. 6. Быстродействующий коммутатор, предна- значенный для подклю- чения АКБ к нагрузке при пропадании питающей сети (или отключении выпрямителя питания нагрузки). Типовое одноканальное устройство бесперебойного питания с щелочными АКБ

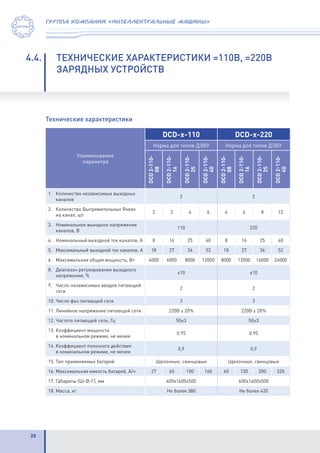

28 группа компаний «интеллектуальные машины» 4.4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ =110В, =220В ЗАРЯДНЫХ УСТРОЙСТВ Технические характеристики Наименование параметра DCD-x-110 DCD-x-220 Норма для типов ДЗВУ Норма для типов ДЗВУ DCD2-110- 08 DCD2-110- 16 DCD2-110- 25 DCD2-110- 40 DCD2-110- 08 DCD2-110- 16 DCD2-110- 25 DCD2-110- 40 1. Количество независимых выходных каналов 2 2 2. Количество Выпрямительных Ячеек на канал, шт 2 3 4 6 4 6 8 12 3. Номинальное выходное напряжение каналов, В 110 220 4. Номинальный выходной ток каналов, А 8 16 25 40 8 16 25 40 5. Максимальный выходной ток каналов, А 18 27 36 52 18 27 36 52 6. Максимальная общая мощность, Вт 4000 6000 8000 12000 8000 12000 16000 24000 8. Диапазон регулирования выходного напряжения, % ±10 ±10 9. Число независимых вводов питающей сети 2 2 10. Число фаз питающей сети 3 3 11. Линейное напряжение питающей сети 220В ± 20% 220В ± 20% 12. Частота питающей сети, Гц 50±3 50±3 13. Коэффициент мощности в номинальном режиме, не менее 0.95 0.95 14. Коэффициент полезного действия в номинальном режиме, не менее 0,9 0,9 15. Тип применяемых батарей Щелочные, свинцовые Щелочные, свинцовые 16. Максимальная емкость батарей, А/ч 27 65 100 160 60 130 200 320 17. Габариты (Ш-В-Г), мм 600х1600х500 600х1600х500 18. Масса, кг Не более 380 Не более 420
29 ЗАРЯДНО-РАЗРЯДНЫЕ УСТРОЙСТВА DCD ДЛЯ ОБСЛУЖИВАНИЯ АБ 5 Зарядно-разрядные устройства DCD выпускаются для заряда-разряда и обслуживания тяговых батарей на базе проверенного решения: тиристорный выпрямитель для заряда, тиристорный инвертор для разряда. За счёт применения тиристорных модулей, удалось исключить электромеханическую коммутационную аппаратуру по постоянному току. Система управления цифровая в виде компактного моноблока, что позволяет оперативно произвести замену в случае неисправности. Изнашиваемые или подверженные коррозии подстроечные элементы отсутствуют. Уставки параме- тров переносятся перестановкой легкодо- ступного сменного носителя (специальной карты энергонезависимой памяти). Для применения в шахтах и метрополи- тенах данные устройства выпускаются со степенью защиты корпуса IP54 и блоком непрерывного автоматического контроля изоляции. Органы управления и индика- ции снабжены запираемыми крышками из прозрачного пластика для предохранения от повреждений и препятствия несанкцио- нированному доступу. Заряд тяговых батарей происходит как в ручном, так и в автоматическом режимах с отключением по достижении заданного количества Ампер-часов или снижения тока заряда. Также при заряде/разряде ограни- чивается ток заряда/разряда (для каждого режима своя группа уставок). Пользователю предоставлена возмож- ность запомнить уставки для обслуживания различных батарей в 8 «профилях» и затем в процессе работы оперативно их приме- нять.

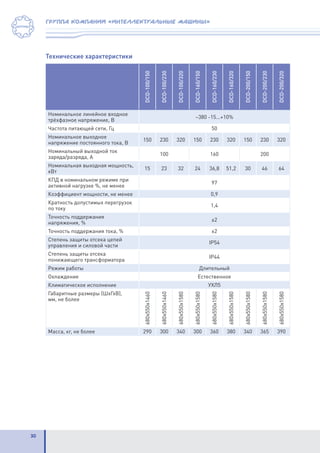

30 группа компаний «интеллектуальные машины» Технические характеристики DCD-100/150 DCD-100/230 DCD-100/320 DCD-160/150 DCD-160/230 DCD-160/320 DCD-200/150 DCD-200/230 DCD-200/320 Номинальное линейное входное трёхфазное напряжение, В ~380 -15...+10% Частота питающей сети, Гц 50 Номинальное выходное напряжение постоянного тока, В 150 230 320 150 230 320 150 230 320 Номинальный выходной ток заряда/разряда, А 100 160 200 Номинальная выходная мощность, кВт 15 23 32 24 36,8 51,2 30 46 64 КПД в номинальном режиме при активной нагрузке %, не менее 97 Коэффициент мощности, не менее 0,9 Кратность допустимых перегрузок по току 1,4 Точность поддержания напряжения, % ±2 Точность поддержания тока, % ±2 Степень защиты отсека цепей управления и силовой части IP54 Степень защиты отсека понижающего трансформатора IP44 Режим работы Длительный Охлаждение Естественное Климатическое исполнение УХЛ5 Габаритные размеры (ШхГхВ), мм, не более 680х550х1460 680х550х1460 680х550х1580 680х550х1580 680х550х1580 680х550х1580 680х550х1580 680х550х1580 680х550х1580 Масса, кг, не более 290 300 340 300 360 380 340 365 390
31 ВЫПРЯМИТЕЛИ ПИТАНИЯ КОНТАКТНОЙ СЕТИ ПОДЗЕМНОГО ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА 6 Выпрямитель В-ТПЕ-500-275 предназначен для питания контактной сети подземного электрифицированного транспорта и отключения её при возникновении утечки тока, превышающей безопасную величину (50 мА). Климатическое исполнение и категория размещения УХЛ5 по ГОСТ 15150-69. Конструкция Выпрямитель выполнен в виде металлического шкафа со степенью защиты IP54 одно- стороннего обслуживания. На двери шкафа расположены контрольно-измерительные приборы, органы управления и сигнализации. В нижней части шкафа предусмотрен герметичный ввод для кабелей постоянного и переменного токов. Преимущества: • Компактные размеры 1350х680х430 мм (ВхШхГ) массой менее 200 кг. • При производстве используются комплекту- ющие признанных мировых брендов. • Современная микропроцессорная система управления: • выполнена в виде моноблока (ремонт сводится к быстрой замене); • отсутствуют построечные элементы (уставки параметров хранятся в процессоре). • Улучшенные условия труда операторов: • Светодиодная подсветка приборов и органов управления; • Приборы и индикаторы укрыты прозрачным пластиковым экраном, что обере- гает их от повреждения и влияния окружа- ющей среды во время эксплуатации; • Органы управления расположены за прозрачной шторкой, закрывающейся на замок, для исключения несанкционирован- ного доступа.

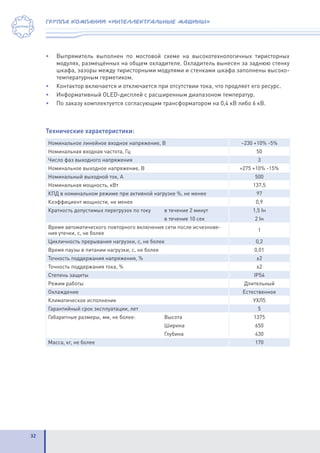

32 группа компаний «интеллектуальные машины» Технические характеристики: Номинальное линейное входное напряжение, В ~230 +10% -5% Номинальная входная частота, Гц 50 Число фаз выходного напряжения 3 Номинальное выходное напряжение, В =275 +10% -15% Номинальный выходной ток, А 500 Номинальная мощность, кВт 137,5 КПД в номинальном режиме при активной нагрузке %, не менее 97 Коэффициент мощности, не менее 0,9 Кратность допустимых перегрузок по току в течение 2 минут 1,5 Iн в течение 10 сек 2 Iн Время автоматического повторного включения сети после исчезнове- ния утечки, с, не более 1 Цикличность прерывания нагрузки, с, не более 0,2 Время паузы в питании нагрузки, с, не более 0,01 Точность поддержания напряжения, % ±2 Точность поддержания тока, % ±2 Степень защиты IP54 Режим работы Длительный Охлаждение Естественное Климатическое исполнение УХЛ5 Гарантийный срок эксплуатации, лет 5 Габаритные размеры, мм, не более: Высота 1375 Ширина 650 Глубина 430 Масса, кг, не более 170 • Выпрямитель выполнен по мостовой схеме на высокотехнологичных тиристорных модулях, размещённых на общем охладителе. Охладитель вынесен за заднюю стенку шкафа, зазоры между тиристорными модулями и стенками шкафа заполнены высоко- температурным герметиком. • Контактор включается и отключается при отсутствии тока, что продляет его ресурс. • Информативный OLED-дисплей с расширенным диапазоном температур. • По заказу комплектуется согласующим трансформатором на 0,4 кВ либо 6 кВ.
33 Выпрямители предназначены для питания стабилизированным напряжением 28,5В бортовых потребителей электроэнергии на самолётах и вертолётах в процессе их техниче- ского обслуживания в аэропортах, а также для запуска авиадвигателей. Преимущества: • Понятная индикация на щитовых приборах и светодиодных лампах; • Простое управление с помощью кнопок и тумблеров; • Простая в обслуживании и понимании тиристорно-диодная схема регулирования с естественным охлаждением; • Компактная необслуживаемая микропроцессорная система управления; • Уставки параметров не подвержены изменению под влиянием климатических факторов, так как хранятся в энергонезависимой памяти. Изнашиваемые подстро- ечные элементы отсутствуют. • Встроенный многоканальный USB осциллограф для наладки позволяет просматри- вать осциллограммы работы с помощью сервисного ПО Ajuster • В экстренных случаях, возможна работа в нерегулируемом режиме, без системы управления Параметры выпускаемых выпрямителей: № Параметр 1 Исполнение корпуса IP22 IP54 2 Мобильность Стационарный Мобильный (на тележке с водилом) 3 Количество выпрямителей (каналов) 1-канальный 2-канальный 4 Напряжение питания 3-х фазное 380В 50Гц с нулевым проводом 5 Номинальное выходное напряжение, В 28,5 6 Точность стабилизации выходного напряже- ния, % не хуже ±2% 7 Коэффициент пульсаций, % не более 5% 8 Пределы регулирования выходного напря- жения, В 19÷33 9 Номинальные ток нагрузки, А 100 200 400 750 (600) 10 Максимальный ток нагрузки в течение 10 сек, А 300 600 1200 2400 11 Автоматическое отключение при перенапря- жении, В 35 12 Напряжение холостого хода в нестабилизи- рованном режиме, В 30 АЭРОДРОМНЫЕ ВЫПРЯМИТЕЛИ 7
34 группа компаний «интеллектуальные машины» Защиты выпрямителя Программные защиты Аппаратные Перегрузка по суммарному току устройства Защита от коротких замыканий и длительной перегрузки в силовой части Перегрузка по току отдельного выпрямителя Защита от длительного превышения тока и коротких замыканий в цепей управления, индикации и питания блока управления Превышение напряжения на выходе отдельного выпрямителя, превышающее допустимое значение Несимметричное потребление тока (перекос фаз) Ограничение тока на заданном уровне Принцип работы выпрямителя Стабилизация заданного значения напряжения, функции защит, управление тиристорами, осуществляются с помощью блока управления, представляющего собой программируемый контроллер. Для уменьшения пульсаций выпрямленного напряжения на выходе выпрями- тельных мостов стоят R-C-L фильтры. Тип ВА-1х750-28.5 ВА-2х750-28.5/57 АВ-2М-2х400-28.5 Кол-во каналов 1 2 2 Исполнение Стационарный Стационарный Мобильный Номинальный ток нагрузки 750А 750А 400А Номинальное напряжение нагрузки 28.5В 28.5В 57В при последователь- ном включении каналов 28.5В 57В при последователь- ном включении каналов Напряжение питания ввода 3-ф ~380В c нейтралью 3-ф ~380В c нейтралью 3-ф ~380В c нейтролью Фото
35 АЭРОДРОМНЫЕ СТАЦИОНАРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ КОЛОНКИ 8 Аэродромные стационарные электрораспределительные колонки СК-100, СК-60, СК-15 предназначены для обеспечения электропитанием передвижных наземных электроагре- гатов, применяемых при оперативном техническом обслуживании воздушных судов на местах стоянок и перронах. Колонки выполнены в виде четырех-/шестигранных металли- ческих шкафов. При производстве применяются аппараты защиты и электротехнические изделия только известных мировых брендов. На крыше шкафа уста- новлена аппаратура заградительного огня с крас- ным фильтром и светодиодной красной лампой. Комплектация Комплектация колонок осуществляется согласно требованиям Заказчика: • Аппараты защиты: - Количество выключателей; - Количество полюсов выключателей; - Защитные свойства выключателей (номинальный ток, характеристика). • Разъёмы подключения: - Количество штепсельных разъёмов; - Тип разъёмов. • Система питания и заземления/зануления (TN-S, TN-C и т.п.). • Степень защиты корпуса (IP54, IP65). • Количество граней корпуса и расположение оборудования на гранях. • Комплектация кабельной продукцией и ответными частями разъёмов.
36 группа компаний «интеллектуальные машины» Опции • Оснащение узлами коммерческого учёта электроэнергии с передачей показаний счётчиков по интерфейсам связи, протоколированием сеансов работы. • Антиконденсатная система. • Установка дополнительных защит: - Соответствие заданным критериям качества питающей сети (частота, допустимые максимальные и минимальные напряжения, перекос фаз по току и напряжению). • Дистанционное управление нагрузками с помощью сервисного ПО. Возможности: - Индивидуальное отключение/включение питания каждого разъёма нагрузки; - Индивидуальный учёт электроэнергии для каждой нагрузки; - Передача данных по RS485 или Ethernet (в т.ч. по беспроводному интерфейсу Wi-Fi); - Дистанционное включение/отключение заградительного огня. • Управление заградительным огнём дистанционно, по датчику освещённости и (или) по расписанию.
37 ВЫПРЯМИТЕЛИ СЕРИИ ГАЛС ДЛЯ ЭЛЕКТРОТЕХНОЛОГИИ (ГАЛЬВАНИКА, ЭЛЕКТРОЛИЗ) 9 Выпрямители серии ГАЛС предназначены для питания постоянным током стан- ков электрохимической обработки металлов, а также питания других потребителей постоянного тока. Выпрямители серии ГАЛС работают под управлением специализированного цифрового контроллера DExS.GALS, который обеспечивает точную стабилизацию выходных параметров выпрямителя и широкий диапазон регулирования. В зависимости от требуемых выходных значений Заказчикам предлагаются тири- сторные выпрямители моделей ГАЛС-1 или выпрямители на базе высокочастотных преобразователей ГАЛС-HF.
38 группа компаний «интеллектуальные машины» ФУНКЦИИ ЗАЩИТ Выпрямители обеспечивают следующие виды защит: • от внутренних коротких замыканий и внешних коротких замыканий со стороны посто- янного тока • от длительных перегрузок • от замыканий полюсов на землю (контроль изоляции) • от перенапряжений • от исчезновения или недопустимого снижения питающего напряжения • от перекоса фаз питающей сети (встроенный анализатор качества питающей сети) • от коммутационных помех • от повреждения системы охлаждения • ограничение тока в режиме стабилизации напряжения • ограничение напряжения в режиме стабилизации тока Индивидуальный контроль электролизных ячеек Выпрямитель позволяет контролировать параметры до 255 ячеек с помощью дистанци- онных датчиков. Состав измеряемых параметров и количество датчиков определяется в Техническом Задании. Выпрямители могут оснащаться пультом дистанционного управления и выносной пане- лью приборов.
39 9. ВЫПРЯМИТЕЛИ СЕРИИ ГАЛС ДЛЯ ЭЛЕКТРОТЕХНОЛОГИИ Работа выпрямителя Выпрямитель допускает работу в ручном режиме и автоматическом. В любом режиме, выпрямитель стабилизирует заданный параметр (ток или напряжение), осуществляет функции защит и индикации параметров работы выпрямителя. Управление выпрямителем может осуществляться оператором, как от местного, так и дистанционного пульта, оснащённых панелями оператора DExS.OP с русифицированным интерфейсом. Кроме текущих параметров работы выпрямителя, панель оператора предоставляет доступ к журналу событий, в котором записаны осциллограммы срабатывания защит и действия оператора при ручном управлении. Ёмкости памяти журнала событий хватает на 30 суток непрерывной записи. Технологу доступен дистанционный контроль и управление по интерфейсам связи. Все интерфейсы имеют возможность взаимного дублирования. Способ передачи данных указывается при заказе (устанавливаются соответствующие сетевые карты). Доступны следующие способы: Ethernet Modbus TCP/IP и RS485 Modbus RTU. Также возможно управ- ление по цепям 4..20мА (непрерывное управление) либо дискретными сигналами. Возможности технологического программирования GLS-программа однозначно определяет работу выпрямителя для обеспечения требо- ваний технологического процесса. Регулируемой величиной является ток, напряжение, плотность тока в любых комбинациях: на одном участке программы выпрямитель может стабилизировать ток, на другом плотность тока, на третьем напряжение и так далее. Задан- ная форма регулируемой величины может быть абсолютно любой Среда разработки технологических программ GALS позволяет легко создавать программы (изменение во времени тока, напряжения, плотности) любой сложности и длительности с помощью огибающих линий и заполнения обозначенных площадей импульсами произвольной формы в любых комбинациях Формат GLS-программ похож на музыкальные файлы, выпрямитель рассматрива- ется как проигрыватель с кнопками PLAY, STOP, PAUSE и элементами выбора файла для воспроизведения. Создание технологических программ в среде GALS Результирующая GLS-программа
40 группа компаний «интеллектуальные машины» 9.1. ТИРИСТОРНЫЕ ВЫПРЯМИТЕЛИ Выпрямители тиристорные ГАЛС предназначены для гальваники, электролиза, а также любых других потребителей постоянного тока до 3150А. Силовая часть выпрямителей – тиристорный трёхфазный мост. Охлаждение: • воздушное (естественное/принудительное); • жидкостное (водяное/масляное). Отличительные особенности: • Система управления на базе специали- зированного PLC (программируемого контроллера DExS.GALS). • Выполнение технологических GLS-программ, записанных на SD-карту контроллера. Загрузка технологических программ по интерфейсам связи. • Разработка технологических GLS-программ в удобной графической оболочке. • Информатизация: дистанционный мониторинг и управление выпрями- телем по интерфейсам связи, в т.ч. Ethernet. • Возможность подключения до 255 дополнительных внешних блоков измерения параметров ванн (электро- лизных ячеек). Количество и состав измеряемых параметров определяется Заказчиком в техническом задании. • Многоточечный контроль темпера- туры во всех критически важных узлах выпрямителя. • Встроенный анализатор качества питающей сети. • Автоматический, непрерывный контроль изоляции нагрузки.
41 Импульсные выпрямители ГАЛС-HF предназначены для гальваники, электролиза, а также любых других потребителей постоянного тока до 300А. Силовая часть выпрямителей – высокочастотный преобразователь. Охлаждение воздушное принудительное. 9. ВЫПРЯМИТЕЛИ СЕРИИ ГАЛС ДЛЯ ЭЛЕКТРОТЕХНОЛОГИИ ВЫПРЯМИТЕЛИ НА БАЗЕ 9.2 ВЫСОКОЧАСТОТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ Отличительные особенности: • Компактные размеры. • Система управления на базе специализиро- ванного PLC (программируемого контроллера DExS.GALS). • Выполнение технологических GLS-программ, записанных на SD-карту контроллера. Загрузка технологических программ по интер- фейсам связи. • Разработка технологических GLS-программ в удобной графической оболочке. • Информатизация: дистанционный мониторинг и управление выпрямителем по интерфейсам связи, в т.ч. Ethernet. • Возможность подключения до 255 дополни- тельных внешних блоков измерения параме- тров ванн (электролизных ячеек). Количество и состав измеряемых параметров определя- ется Заказчиком в техническом задании. • Многоточечный контроль температуры во всех критически важных узлах выпрямителя. • Встроенный анализатор качества питающей сети. • Автоматический, непрерывный контроль изоляции нагрузки. Без дополнительных плат системы управления, выпрямитель обеспечивает: 1. подачу тока в диапазоне от 0 до 300 А, и напряжения в диапазоне 0-сколько вольт?; 2. стабилизация заданного тока или напряжения с точностью не ниже 2%; 3. Режимы выпрямителя: • стабилизация тока; • стабилизация напряжения. 4. ограничение максимального тока и напряжения; 5. непрерывный автоматический контроль температуры силовых частей выпрямителя.
42 группа компаний «интеллектуальные машины» АСПИРАЦИОННОЕ ОБОРУДОВАНИЕ10 Цифровые блоки управления тиристорными агрегатами питания высоковольтных электрофильтров. 10.1. БУ ЭФИ (EFi.Th) БЛОК УПРАВЛЕНИЯ ТИРИСТОРНЫМ АГРЕГАТОМ ПИТАНИЯ ВЫСОКОВОЛЬТНОГО ЭЛЕКТРОФИЛЬТРА Цифровые контроллеры Efi.Th предназначены для автоматического управления агрегатами питания высоковольтных электрофильтров всех типов, имеющих тиристорный (симисторный) регулятор напряжения. Контроллеры устанавливаются вместо анало- говых устройств управления в агрегаты питания высоковольтных электрофильтров с номиналь- ным напряжением 80-110кВ и номинальным током от 100 до 2000мА, к которым относятся АТФ, АТПОМ, ОПМД, АПТД российского производства. ПДУ. Возможность удаления до 1200 м В процессе работы, контроллер осуществляет: • Автоматическое управление полем электрофильтра в функции поддержания его на максимальном уровне с ограничением тока; • Защиту регулятора напряжения и электродов электрофильтра; • Сигнализацию и индикацию режимов работы оборудования электрофильтра, с помощью контактов статусных реле, светосигнальной аппаратуры на двери шкафа управления и на экране пульта, местного и дистанционного; • Интеграцию электрофильтра в АСУ ТП. Функции контроллера • Управление одним агрегатом питания электрофильтра АТФ, АТПОМ, ОПМД, АПТД или другим, со схожими параметрами датчиков тока и напряжения; • Ручное, автоматическое (оптимизация по току) и дистанционное ограничение среднего тока; • Включение/отключение (ПУСК/СТОП) с помощью местного или дистанционного переключателя или с помощью команды передаваемой по интерфейсам связи;
43 10. АСПИРАЦИОННОЕ ОБОРУДОВАНИЕ • Управление встряхиванием; • Адаптивное регулирование частоты искровых пробоев и величины умень- шения импульсного тока после пробоя; • Быстрое возобновление напряжения поля после пробоя; • Интеграция в АСУ ТП по интерфейсам RS485 протокол Modbus RTU; • Диагностика состояния силовых элементов; • Хранение уставок параметров на отдельной плате для быстрого ввода резерва и смены параметров при изменении технологического процесса; • Отображение на экране пульта текущих параметров агрегата, с возможностью изменения уставок авторизованным специалистом (требуется пароль). Блок управления БУ ЭФИ (EFi.Th) Технические характеристики: Основные параметры: Питание ~220B ±30% 50Гц 15Вт Габариты Длина 195 мм • Ширина 105 мм • Высота 60 мм Вес 1,5 кг Температура окружающей среды от -40˚С до +50˚С Защита от воды и пыли При поставке для установки в шкаф агрегата При поставке для крепления вне шкафа агрегата IP00 IP54 Импульсы зажигания тиристорами Минимальная длительность 30 эл.град Амплитуда импульса 1500мА при нагрузке 25 Ом Входные сигналы Синхронизация ~80-630B, номинальное значение ~380B Датчик напряжения Номинальное напряжение 255В Импульсная перегрузка 500В (1мс) Датчик тока (на стороне высокого напряжения) 0-100В (номинал +25В) Импульсная перегрузка 500В (1мс) Вспомогательный датчик тока (шунтовой) 0...140мВ (номинал 75мВ) Дискретные сигналы Количество: 3 Напряжение, подаваемое на контакт =22-36В Ток замкнутым контактом >8мА Выходные сигналы Дискретные выходы Количество: 3 • Напряжение =24В • Ток =100мА Коммуникации Интерфейсы Количество: 2 Интерфейс: RS485 Протокол: Modbus RTU Скорость: 1200-11520 бит/сек Изоляция: 3кВ
44 группа компаний «интеллектуальные машины» 10.2. EFi.Th ШКАФ УПРАВЛЕНИЯ АГРЕГАТОМ ПИТАНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ФИЛЬТРА Шкаф управления агрегатом питания электростатического фильтра EFi.Th предназна- чен для модернизации всех видов агрегатов питания электростатических высоковольтных фильтров. Данная модель в основном используется для обновления агрегатов с магнит- ными усилителями. Устройство выпускается в виде законченного изделия содержащего цифровую систему управления, силовую часть агрегата, органы управления и индикации. EFi.Th – содержит встроенный тиристорный модуль и силовой выключатель. Для агрегатов с магнитными усилителями EFi.Th полностью заменяет силовую схему. При обновлении тиристорных агрегатов, устаревшие тиристоры шунтируются перемычки. Подключение обратных связей по току и напряжению аналогично регуляторам предыдущего поколения, добавлен контроль тока на входе агрегата. Преимущества: • разработано и произведено в России; • снижение содержания ПДК выбросов вредных веществ до 50 % (в сравнении с устройствами других производителей); • лучшее соотношение цена/качество; • простота в установке и обслуживании; • современный дизайн и эргономика; • степень защиты шкафа до IP66; • снижение энергопотребления за счет реали- зации современных алгоритмов управления; • быстрое резервирование контроллеров, используя ключ параметров; • интеграция в АСУ ТП (RS485 Modbus RTU); • осциллографирование в режиме реального времени с записью в энеронезависимую память и журнал аварийных событий; • возможность конфигурации выходных и входных сигналов по требованию заказчика.
45 Технические характеристики: Основные параметры: Требование к питанию системы управления ~220B ±30% 50Гц 15Вт Требования к питанию силовой части Ток 320А Напряжение 380В ± 30% 50Гц Габариты Длина 360 мм Ширина 403 мм Высота 1050 мм Вес 50 кг Температура окружающей среды от -40˚С до +50˚С Защита от воды и пыли IP22 Импульсы зажигания тиристорами Минимальная длительность 30 эл.град Амплитуда импульса 1500мА при нагрузке 25 Ом Входные сигналы Синхронизация ~80-630B, номинальное значение ~380B Датчик напряжения Номинальное напряжение 255В Импульсная перегрузка 500В (1мс) Датчик тока (на стороне высокого напряжения) 0-100В (номинал +25В) Импульсная перегрузка 500В (1мс) Вспомогательный датчик тока (шунтовой) 0...140мВ (номинал 75мВ) Дискретные сигналы Количество: 5 Напряжение подаваемое на контакт =22-36В Ток замкнутым контактом >8мА Датчик запыленности 4 – 20 мА Выходные сигналы Дискретные выходы Количество: 6 Напряжение =4В Ток =100мА Коммуникации Интерфейсы Количество: 2 Интерфейс: RS485 Протокол: Modbus RTU Скорость: 1200-11520 бит/сек Изоляция: 3кВ USB A - B Количество встряхивателей до 2 – х шт Осциллограмма работающего электрофильтра

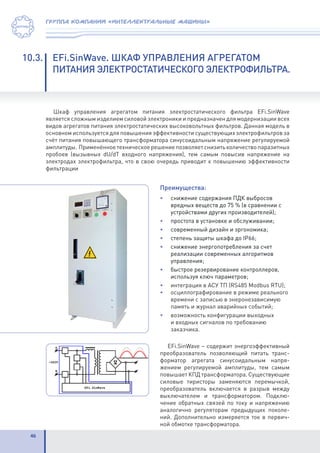

46 группа компаний «интеллектуальные машины» 10.3. EFi.SinWave. ШКАФ УПРАВЛЕНИЯ АГРЕГАТОМ ПИТАНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ЭЛЕКТРОФИЛЬТРА. Шкаф управления агрегатом питания электростатического фильтра EFi.SinWave является сложным изделием силовой электроники и предназначен для модернизации всех видов агрегатов питания электростатических высоковольтных фильтров. Данная модель в основном используется для повышения эффективности существующих электрофильтров за счёт питания повышающего трансформатора синусоидальным напряжение регулируемой амплитуды. Применённоетехническоерешениепозволяетснизитьколичествопаразитных пробоев (вызывных dU/dT входного напряжения), тем самым повысив напряжение на электродах электрофильтра, что в свою очередь приводит к повышению эффективности фильтрации Преимущества: • снижение содержания ПДК выбросов вредных веществ до 75 % (в сравнении с устройствами других производителей); • простота в установке и обслуживании; • современный дизайн и эргономика; • степень защиты шкафа до IP66; • снижение энергопотребления за счет реализации современных алгоритмов управления; • быстрое резервирование контроллеров, используя ключ параметров; • интеграция в АСУ ТП (RS485 Modbus RTU); • осциллографирование в режиме реального времени с записью в энеронезависимую память и журнал аварийных событий; • возможность конфигурации выходных и входных сигналов по требованию заказчика. EFi.SinWave – содержит энергоэффективный преобразователь позволяющий питать транс- форматор агрегата синусоидальным напря- жением регулируемой амплитуды, тем самым повышает КПД трансформатора. Существующие силовые тиристоры заменяются перемычкой, преобразователь включается в разрыв между выключателем и трансформатором. Подклю- чение обратных связей по току и напряжению аналогично регуляторам предыдущих поколе- ний. Дополнительно измеряется ток в первич- ной обмотке трансформатора.
47 Осциллограммы работающего электрофильтра Технические характеристики: Основные параметры: Требование к питанию системы управления ~380B ±30% 50Гц Требования к питанию силовой части Ток 160А Напряжение 380В ± 30% 50Гц Габариты Длина 590 мм Ширина 503 мм Высота 1092 мм Вес 100 кг Температура окружающей среды от -10˚С до +50˚С Защита от воды и пыли IP20 Входные сигналы Перегрев трансформатора Сухой контакт Датчик напряжения (на стороне высокого напряжения) Номинальное напряжение 255В Импульсная перегрузка 500В (1мс) Датчик тока (на стороне высокого напряжения) 0-100В (номинал +25В) Импульсная перегрузка 500В (1мс) Дискретные сигналы Количество: 5 Напряжение подаваемое на контакт =22-36В Ток замкнутым контактом >8мА Вход датчика запыленности 4 – 20 мА Выходные сигналы Дискретные выходы Количество: 3 Сухой контакт Коммуникации Интерфейсы Количество: 1 Интерфейс: RS485 Протокол: Modbus RTU Скорость: 1200-11520 бит/сек Изоляция: 3кВ USB A - B Количество встряхивателей до 2 – х шт
48 группа компаний «интеллектуальные машины» 11 ИНВЕРТОРНАЯ НАГРУЗКА ДЛЯ ИСПЫТАНИЙ ДИЗЕЛЬ-ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА При испытаниях дизель-генераторов постоянного тока возникает проблема утилизации мощности, вырабатываемой генератором постоянного тока. С помощью инвертора ведо- мого сетью получаемую энергию можно рекуперировать в сеть предприятия. Для персонала испытательной станции инвертор представляет собой бесступенчатую управляемую электронную нагрузку. Причём испытание генератора можно проводить как в ручную (задавая мощность нагрузки и скорость вращения двигателя), так и автоматически по заданной испытателем программе с протоколированием испытаний. Структура предлагаемого оборудования: Инвертор представляет собой два последовательно включённых тиристорных инвер- тора (12-пульсная схема для повышения качества возвращаемой энергии), подключённых к сети через два масляных трансформатора с сетевыми обмотками 6кВ, которые парал- лельно подключены к сети предприятия. Энергетические характеристики Для повышения качества возвращаемой энергии: один из инверторов подключается к сети через трансформатор со схемой соединения Y/Y (звезда-звезда), второй – через трансформатор Y/Δ (звезда-треугольник) Для обеспечения широкого диапазона нагрузок при испытании дизель-генераторов, и высокого коэффициента мощности схемы, первичные обмотки трансформаторов имеют отпайки, которые подключаются к инверторам вакуумными контакторами в функции повы- Рис.1. Структура инвертора для испытания дизель-генератора
49 11. ИНВЕРТОРНАЯ НАГРУЗКА ДЛЯ ИСПЫТАНИЙ ДИЗЕЛЬ-ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА шения коэффициента мощности. А именно, при работе генератора на напряжении до 400В, подключены отпайки с низким напряжением, при работе свыше 400В, подключены отпайки с большим напряжением (800В) Так же, повышая напряжение в звене постоянного тока, с помощью воздействия на канал возбуждения генератора улучшается коэффициент мощности во всём диапазоне работы инвертора. По результатам моделирования, при работе на одной отпайке трансформаторов, данная система обеспечивает следующие показатели коэффициента мощности по нагрузочной диаграмме: Рис.2. Коэффициент мощности в зависимости от нагрузки генератора при работе на одной отпайке трансформаторов Благодаря двум инверторам и группам соединения трансформаторов, форма тока прибли- жена к синусоидальной: Рис.3. Форма выходного тока «---» и напряжения «---» инвертора
50 группа компаний «интеллектуальные машины» Конструкция инвертора: Рис.4. Расположение оборудования 1. Шкаф ввода постоянного напряжения от генератора. В вентилируемом защитном кожухе расположены: a. L – индуктивность b. Д – блокирующий диод c. КО – контактор опробования d. RO – резистор опробования Для фазирования инверторов с сетью введён режим опробования, в котором инвер- торы работают в качестве выпрямителей на нагрузку. Нагрузкой выступает нагру- зочный резистор RO, RO – подключается с помощью контактора КО. Для того, чтобы напряжение инверторов в режиме опробования или при неисправности инверторов не поступало в якорь генератора, установлен блокирующий диод Д. 2. Шкаф управления содержит систему управления СУ. 3. Шкаф инвертора 1 (И1): a. И1 – тиристорный инвертор. b. К1 – вакуумный контактор отпайки вторичной обмотки трансформатора Т1. c. К2 – вакуумный контактор вторичной обмотки трансформатора Т1. d. Система принудительного воздушного охлаждения с мониторингом температуры элементов силовой части. 4. Шкаф инвертора 2 (И2): a. И2 – тиристорный инвертор. b. К3 – вакуумный контактор отпайки вторичной обмотки трансформатора Т2. c. К4 – вакуумный контактор вторичной обмотки трансформатора Т2. d. КИ2 – контактор шунтирования инвертора 2 (И2. включается в режиме работы генератора на мощности менее 50% для повышения коэффициента мощности. e. Система принудительного воздушного охлаждения с мониторингом температуры элементов силовой части. 5. Трансформатор Т1 маслонаполненный трансформатор Y/Y первичная обмотки 800В с отпайкой 400В, сетевая обмотка 6кВ.
51 6. Трансформатор Т2 маслонаполненный трансформатор Y/Δ первичная обмотки 800В с отпайкой 400В, сетевая обмотка 6кВ. 7. Шкаф сетевого вакуумного выключателя Q (устройство 6кВ). 8. Над трансформаторами расположена секция шин. Трансформаторы и секция шин, расположены в вентилируемом защитном кожухе. Предлагаемое оборудование Модель Особенности ИВС-6.3-1000-1000 Тиристорный инвертор ведомый сетью 1000В, 1000А в комплекте с со- гласующими трансформаторами для рекуперации энергии в сеть 6.3кВ Предусмотрен режим опробования (проверка исправности инвертора в режиме выпрямителя) 11. ИНВЕРТОРНАЯ НАГРУЗКА ДЛЯ ИСПЫТАНИЙ ДИЗЕЛЬ-ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА

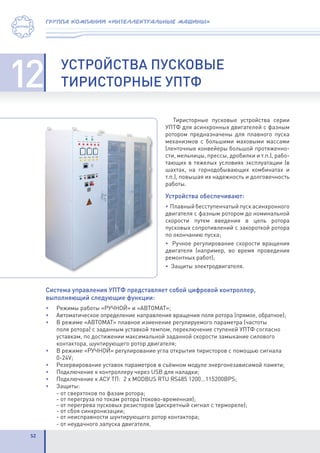

52 группа компаний «интеллектуальные машины» 12 УСТРОЙСТВА ПУСКОВЫЕ ТИРИСТОРНЫЕ УПТФ Тиристорные пусковые устройства серии УПТФ для асинхронных двигателей с фазным ротором предназначены для плавного пуска механизмов с большими маховыми массами (ленточные конвейеры большой протяженно- сти, мельницы, прессы, дробилки и т.п.), рабо- тающих в тяжелых условиях эксплуатации (в шахтах, на горнодобывающих комбинатах и т.п.), повышая их надежность и долговечность работы. Устройства обеспечивают: • Плавный бесступенчатый пуск асинхронного двигателя с фазным ротором до номинальной скорости путем введения в цепь ротора пусковых сопротивлений с закороткой ротора по окончанию пуска; • Ручное регулирование скорости вращения двигателя (например, во время проведения ремонтных работ); • Защиты электродвигателя. Система управления УПТФ представляет собой цифровой контроллер, выполняющий следующие функции: • Режимы работы «РУЧНОЙ» и «АВТОМАТ»; • Автоматическое определение направления вращения поля ротора (прямое, обратное); • В режиме «АВТОМАТ» плавное изменение регулируемого параметра (частоты поля ротора) с заданным уставкой темпом, переключение ступеней УПТФ согласно уставкам, по достижении максимальной заданной скорости замыкание силового контактора, шунтирующего ротор двигателя; • В режиме «РУЧНОЙ» регулирование угла открытия тиристоров с помощью сигнала 0-24V; • Резервирование уставок параметров в съёмном модуле энергонезависимой памяти; • Подключение к контроллеру через USB для наладки; • Подключение к АСУ ТП: 2 x MODBUS RTU RS485 1200…115200BPS; • Защиты: - от сверхтоков по фазам ротора; - от перегруза по токам ротора (токово-временная); - от перегрева пусковых резисторов (дискретный сигнал с термореле); - от сбоя синхронизации; - от неисправности шунтирующего ротор контактора; - от неудачного запуска двигателя.

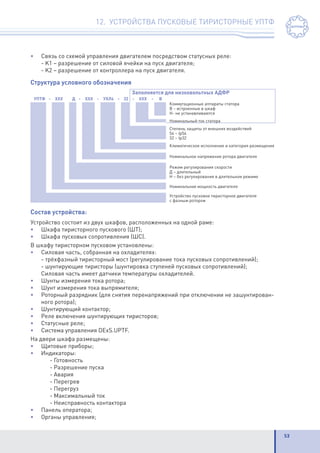

53 12. УСТРОЙСТВА ПУСКОВЫЕ ТИРИСТОРНЫЕ УПТФ • Связь со схемой управления двигателем посредством статусных реле: - K1 – разрешение от силовой ячейки на пуск двигателя; - K2 – разрешение от контроллера на пуск двигателя. Структура условного обозначения Состав устройства: Устройство состоит из двух шкафов, расположенных на одной раме: • Шкафа тиристорного пускового (ШТ); • Шкафа пусковых сопротивления (ШС). В шкафу тиристорном пусковом установлены: • Силовая часть, собранная на охладителях: - трёхфазный тиристорный мост (регулирование тока пусковых сопротивлений); - шунтирующие тиристоры (шунтировка ступеней пусковых сопротивлений); Силовая часть имеет датчики температуры охладителей. • Шунты измерения тока ротора; • Шунт измерения тока выпрямителя; • Роторный разрядник (для снятия перенапряжений при отключении не зашунтирован- ного ротора); • Шунтирующий контактор; • Реле включения шунтирующих тиристоров; • Статусные реле; • Система управления DExS.UPTF. На двери шкафа размещены: • Щитовые приборы; • Индикаторы: - Готовность - Разрешение пуска - Авария - Перегрев - Перегруз - Максимальный ток - Неисправность контактора • Панель оператора; • Органы управления;
54 группа компаний «интеллектуальные машины» • Ключ разрешения пуска; • Кнопки «ПУСК/СТОП»; • Переключатель режима «АВТО/РУЧНОЙ» («АВТО» - автоматический разгон от нулевой скорости до номинальной. «РУЧНОЙ» - скорость регулируется потенциоме- тром, при этом работа происходит на всех ступенях пусковых сопротивлений»; • Потенциометр ручного задания скорости (в режиме «РУЧНОЙ»); • Кнопка сброса защит. В шкафу пусковых сопротивлений, установлены блоки резисторов и датчик темпе- ратуры. Шкаф пусковых сопротивлений состоит, в зависимости от рассеиваемой мощности, из одного или двух шкафов. Структурная схема устройства

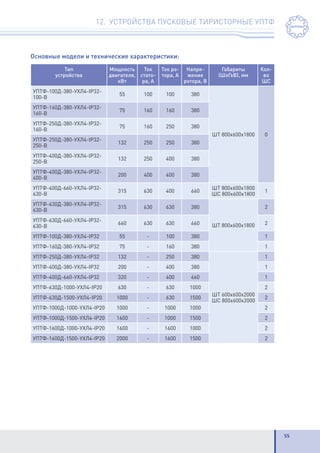

55 12. УСТРОЙСТВА ПУСКОВЫЕ ТИРИСТОРНЫЕ УПТФ Основные модели и технические характеристики: Тип устройства Мощность двигателя, кВт Ток стато- ра, А Ток ро- тора, А Напря- жение ротора, В Габариты (ШхГхВ), мм Кол- во ШС УПТФ-100Д-380-УХЛ4-IP32- 100-В 55 100 100 380 ШТ 800х600х1800 0 УПТФ-160Д-380-УХЛ4-IP32- 160-В 75 160 160 380 УПТФ-250Д-380-УХЛ4-IP32- 160-В 75 160 250 380 УПТФ-250Д-380-УХЛ4-IP32- 250-В 132 250 250 380 УПТФ-400Д-380-УХЛ4-IP32- 250-В 132 250 400 380 УПТФ-400Д-380-УХЛ4-IP32- 400-В 200 400 400 380 УПТФ-400Д-660-УХЛ4-IP32- 630-В 315 630 400 660 ШТ 800х600х1800 ШС 800х600х1800 1 УПТФ-630Д-380-УХЛ4-IP32- 630-В 315 630 630 380 ШТ 800х600х1800 2 УПТФ-630Д-660-УХЛ4-IP32- 630-В 660 630 630 660 2 УПТФ-100Д-380-УХЛ4-IP32 55 - 100 380 1 УПТФ-160Д-380-УХЛ4-IP32 75 - 160 380 1 УПТФ-250Д-380-УХЛ4-IP32 132 - 250 380 ШТ 600х600х2000 ШС 800х600х2000 1 УПТФ-400Д-380-УХЛ4-IP32 200 - 400 380 1 УПТФ-400Д-660-УХЛ4-IP32 320 - 400 660 1 УПТФ-630Д-1000-УХЛ4-IP20 630 - 630 1000 2 УПТФ-630Д-1500-УХЛ4-IP20 1000 - 630 1500 2 УПТФ-1000Д-1000-УХЛ4-IP20 1000 - 1000 1000 2 УПТФ-1000Д-1500-УХЛ4-IP20 1600 - 1000 1500 2 УПТФ-1600Д-1000-УХЛ4-IP20 1600 - 1600 1000 2 УПТФ-1600Д-1500-УХЛ4-IP20 2000 - 1600 1500 2
56 группа компаний «интеллектуальные машины» 13 УСТРОЙСТВА ПУСКОВЫЕ РОТОРНЫЕ УПРФ Устройства пусковые роторные предназначены для пуска асинхронных двигателей серии АКБ подъемных лебедок буровых станков. Устройства обеспечивают пуск с помо- щью ступенчатого пускового сопротивления. Переключение ступеней пускового сопротив- ления производится в функции времени. Структура условного обозначения УПРФ: Основные параметры: Номинальное линейное входное напряжение ротора, В, не более 1050 Номинальный ток ротора, А, не более 1500 Количество ступеней пускового сопротивления 6 Номинальное напряжение цепи управления, В 220 (50Гц) Габаритные размеры (длина х ширина х высота), мм, не более Зависит от исполнения Устройство обеспечивает: • Пуск асинхронного фазного двигателя при подъеме лебедки с переключением секций пускового сопротивления в функции времени; шунтирование ступеней пускового сопротивления производится контакторами; • Пуск двигателя при спуске лебедки без переключения секций пускового сопротивления; • Отключение реле времени первой ступени (начало пускового режима) производится по сигналу включения двигателя. Защиты УПРФ: • от затянувшегося пуска; • от короткого замыкания в силовых диодах; • от коммутационных перенапряжений в цепях ротора. Устройство обеспечивает сигнализацию: • включения ступеней пускового сопротивления; • наличия оперативного напряжения 220 В 50 Гц; • включения режима опробования; • включения защиты; • включения реле защиты; • включения последнего контактора (включения последней ступени). Устройство УПРФ содержит схему опробования при отключенной статорной цепи двигателя.
57 АСИНХРОННО-ВЕНТИЛЬНЫЙ КАСКАД DEXS.AVK 14 Экономичное регулирование скорости асинхронных двигателей с фазным ротором Асинхронные двигатели с фазным ротором (АДФР), это машины двойного питания, и при должном управлении очень экономичны. Наметившаяся тенденция подключения АДФР как двигателей с короткозамкнутым ротором и управление ими от частотного преоб- разователя, лишает АДФР главного преимущества, возможности возврата энергии сколь- жения в сеть.

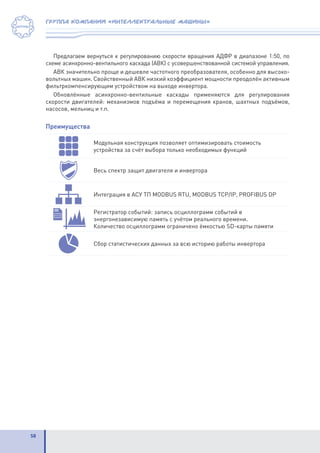

58 группа компаний «интеллектуальные машины» Предлагаем вернуться к регулированию скорости вращения АДФР в диапазоне 1:50, по схеме асинхронно-вентильного каскада (АВК) с усовершенствованной системой управления. АВК значительно проще и дешевле частотного преобразователя, особенно для высоко- вольтных машин. Свойственный АВК низкий коэффициент мощности преодолён активным фильтркомпенсирующим устройством на выходе инвертора. Обновлённые асинхронно-вентильные каскады применяются для регулирования скорости двигателей: механизмов подъёма и перемещения кранов, шахтных подъёмов, насосов, мельниц и т.п. Преимущества Модульная конструкция позволяет оптимизировать стоимость устройства за счёт выбора только необходимых функций Весь спектр защит двигателя и инвертора Интеграция в АСУ ТП MODBUS RTU, MODBUS TCP/IP, PROFIBUS DP Регистратор событий: запись осциллограмм событий в энергонезависимую память с учётом реального времени. Количество осциллограмм ограничено ёмкостью SD-карты памяти Сбор статистических данных за всю историю работы инвертора

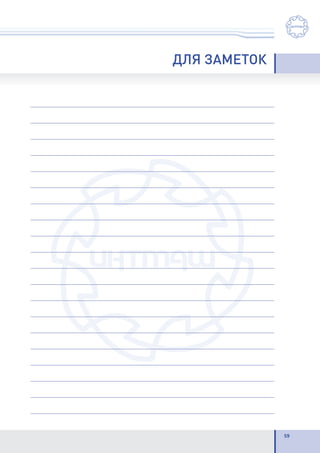

59 ДЛЯ ЗАМЕТОК
60 группа компаний «интеллектуальные машины» ДЛЯ ЗАМЕТОК

More Related Content

PDF
MOVIMOT Sew-Eurodrive
byArve

PDF
Методические рекомендации по использованию Единой системы идентификации и аут...
byVictor Gridnev

PPTX
TICS del turismo.
bySofía Fajardo Suárez

PDF
Система добровольной сертификации "Газпромсервис"
byBDA

PDF
«Подготовка специалистов для энергетической отрасли»
byBDA

PPTX
Контрактное производство
byBDA

PDF
«Умный город» для ресурсных и энергетических инженерных систем в малых город...
byBDA

PDF
Повышение энергоэффективности и надежности когенерационных котельных
byBDA

MOVIMOT Sew-Eurodrive
byArve

Методические рекомендации по использованию Единой системы идентификации и аут...
byVictor Gridnev

TICS del turismo.
bySofía Fajardo Suárez

Система добровольной сертификации "Газпромсервис"
byBDA

«Подготовка специалистов для энергетической отрасли»
byBDA

Контрактное производство
byBDA

«Умный город» для ресурсных и энергетических инженерных систем в малых город...
byBDA

Повышение энергоэффективности и надежности когенерационных котельных
byBDA


Viewers also liked

PDF
«Предпосылки и условия развития малой генерации в регионе и Новосибирске»
byBDA

PDF
«Автономное тепло- и электроснабжение экодома на основе котла с электрогенера...
byBDA

PDF
Технологии экологически чистого сжигания угля в топках энергетических котлов
byBDA

PPTX
#YoNoProcrastino
byJavier Alcolea

PPT
Trauma Training 19 March Nottingham YOT
byDr Michelle Carr

PPTX
Защита прав на рынке Китая
byBDA

PPTX
Transcreation for Deep Cross-Cultural Connection
bySDL

PDF
Adopt cashless processing- Payroll Processing and Statutory Remittances
byGreytip Software

«Предпосылки и условия развития малой генерации в регионе и Новосибирске»
byBDA

«Автономное тепло- и электроснабжение экодома на основе котла с электрогенера...
byBDA

Технологии экологически чистого сжигания угля в топках энергетических котлов
byBDA

#YoNoProcrastino
byJavier Alcolea

Trauma Training 19 March Nottingham YOT
byDr Michelle Carr

Защита прав на рынке Китая
byBDA

Transcreation for Deep Cross-Cultural Connection
bySDL

Adopt cashless processing- Payroll Processing and Statutory Remittances
byGreytip Software


Similar to ИНТМАШ

PDF
Серводвигатели с редуктором Simotics S-1FG1
byArve

PPTX
О концерне "Русэлпром"
byIrina Komissarova

PPT
Crane systems 2015 rus
bycranesys

PDF
Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

PDF
Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

PDF
Мотор-редукторы Simogear 19-189 Siemens
byArve

PDF
CE+T RDI 3000 Руководство по эксплуатации Operation Manulal
byYura Scheglyuk

PDF
Автоматизация из первых рук 2014
byifm electronic gmbh

PDF
интента журнал
byIntenta

PDF
Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

PDF
Delta ups catalog
byDmitry Lukomskiy

PDF
Eaton Powerware Catalog
byDmitry Lukomskiy

PPTX
асинхронный двигатель с совмещенными обмотками в
byASandPP

PDF
Каталог Стабилизаторы напряжения ORTEA 2011 | www.ntt-energy.com.ua
byNTT Energy

PDF
генераторные установки нового поколения Ipt в.дюбанов
byNick Turunov

PDF
решения Eaton вадим харитонов
byNick Turunov

PPT
Norma cs электротехника
byVitaliy

PDF
7.3.2 Преобразователи частоты Altivar 312
byIgor Golovin

PPTX
Prezentation odessa electrotechnika____
byВиталий Рымша

PDF
Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

Серводвигатели с редуктором Simotics S-1FG1
byArve

О концерне "Русэлпром"
byIrina Komissarova

Crane systems 2015 rus
bycranesys

Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

Мотор-редукторы Simogear 19-189 Siemens
byArve

CE+T RDI 3000 Руководство по эксплуатации Operation Manulal
byYura Scheglyuk

Автоматизация из первых рук 2014
byifm electronic gmbh

интента журнал
byIntenta

Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika

Delta ups catalog
byDmitry Lukomskiy

Eaton Powerware Catalog
byDmitry Lukomskiy

асинхронный двигатель с совмещенными обмотками в
byASandPP

Каталог Стабилизаторы напряжения ORTEA 2011 | www.ntt-energy.com.ua
byNTT Energy

генераторные установки нового поколения Ipt в.дюбанов
byNick Turunov

решения Eaton вадим харитонов
byNick Turunov

Norma cs электротехника
byVitaliy

7.3.2 Преобразователи частоты Altivar 312
byIgor Golovin

Prezentation odessa electrotechnika____
byВиталий Рымша

Красноярский электротехнический журнал «Энергетика и электроснабжение регионо...
byEnergetika


More from BDA

PPTX
Vаркетинг на торговых площадках в Китае
byBDA

PPTX
Презентация бондовой зоны
byBDA

PPTX
Новосибирская таможня
byBDA

PPTX
Продвижение бизнеса на международных рынках
byBDA

PDF
Специфика фулфилмента онлайн0продаж
byBDA

PDF
Экспорт товаров и онлайн-торговля (подготовлено компанией DHL)
byBDA

PPSX
6. «Практические инструменты экспортной работы на международных рынках»
byBDA

PPSX
«Практические инструменты экспортной работы на международных рынках»
byBDA

PPTX
5.«Практические инструменты экспортной работы на международных рынках»
byBDA

PPTX
3.«Практические инструменты экспортной работы на международных рынках»
byBDA

PPTX
2. «Практические инструменты экспортной работы на международных рынках»
byBDA

PDF
1. «Практические инструменты экспортной работы на международных рынках»
byBDA

PPTX
Практические инструменты экспортной работы на международных рынках
byBDA

PPTX
ЛИОТЕХ
byBDA

PPTX
ГОРМАШЭКСПОРТ
byBDA

PPTX
Агро ЭКспорт
byBDA

PPTX
ООО ЭМА
byBDA

PPTX
Сертификация ВЭД
byBDA

PPT
ФСТЭК СФО
byBDA

PPTX
Новые возможности для экспортёров
byBDA

Vаркетинг на торговых площадках в Китае
byBDA

Презентация бондовой зоны
byBDA

Новосибирская таможня
byBDA

Продвижение бизнеса на международных рынках
byBDA

Специфика фулфилмента онлайн0продаж
byBDA

Экспорт товаров и онлайн-торговля (подготовлено компанией DHL)
byBDA

6. «Практические инструменты экспортной работы на международных рынках»
byBDA

«Практические инструменты экспортной работы на международных рынках»
byBDA

5.«Практические инструменты экспортной работы на международных рынках»
byBDA

3.«Практические инструменты экспортной работы на международных рынках»
byBDA

2. «Практические инструменты экспортной работы на международных рынках»
byBDA

1. «Практические инструменты экспортной работы на международных рынках»
byBDA

Практические инструменты экспортной работы на международных рынках
byBDA

ЛИОТЕХ
byBDA

ГОРМАШЭКСПОРТ
byBDA

Агро ЭКспорт
byBDA

ООО ЭМА
byBDA

Сертификация ВЭД
byBDA

ФСТЭК СФО
byBDA

Новые возможности для экспортёров
byBDA


ИНТМАШ

  • 1.
    ОГЛАВЛЕНИЕ О компании...................................................................................................................... 2 1. Системы возбуждения синхронных двигателей ........................................................... 4 1.1. Статические тиристорные возбудители ............................................................................. 6 1.2. Возбудители бесщёточных двигателей ............................................................................ 12 1.3. Функции систем возбуждения ........................................................................................... 14 1.3.1 Резервирование систем управления ................................................................... 14 1.3.2 Резервирование силовой части ............................................................................ 14 1.3.3 Функции .................................................................................................................. 15 2. Системы возбуждения турбогенераторов .................................................................... 17 2.1 Измеряемые параметры .................................................................................................... 18 2.2 Выполняемые функции ...................................................................................................... 19 2.3 Функции защит ................................................................................................................... 19 2.4 Резервирование двухканальных систем управления ..................................................... 20 2.4.1 Резервирование регуляторов................................................................................ 20 2.4.2 Резервирование силовой части ............................................................................ 20 3. Опции и дополнительные модули систем возбуждения ............................................. 21 3.1. Панель оператора с блоком осциллографирования, регистратор событий................... 21 3.2. Интеграция в АСУ ТП и КИПиА .......................................................................................... 23 4. Системы бесперебойного питания постоянного тока.................................................. 24 4.1. Визуализация режимов работы ........................................................................................ 24 4.2. Для свинцовых аккумуляторов .......................................................................................... 26 4.3. Для щелочных (и LiOn) аккумуляторов ............................................................................. 27 4.4. Технические характеристики =110В, =220В зарядных устройств ................................... 28 5. Зарядно-разрядные устройства для обслуживания АБ.............................................. 29 6. Выпрямители питания контактной сети подземного электрифицированного транспорта.............................................................................. 31 7. Аэродромные выпрямители .......................................................................................... 33 8. Аэродромные стационарные распределительные колонки ....................................... 35 9. Выпрямители для электротехнологии (гальваника, электролиз) .............................. 37 9.1. Тиристорные выпрямители................................................................................................. 40 9.2. Выпрямители на безе высокочастотных преобразователей........................................... 41 10. Аспирационное оборудование ...................................................................................... 42 10.1. EFi.Th блок управления тиристорным агрегатом питания высоковольтного электрофильтра ..................................................................................... 42 10.2 EFi.Th шкаф управления агрегатом питания электростатического фильтра............................................................................................ 44 10.3 EFi.SinWave. Шкаф управления агрегатом питания электростатического электрофильтра ............................................................................................ 46 11. Инверторная нагрузка для испытаний дизель-генераторов постоянного тока......... 48 12. Устройства пусковые тиристорные УПТФ..................................................................... 52 13. Устройства пусковые роторные УПРФ .......................................................................... 56 14. Асинхронно-вентильный каскад DExS.AVK.................................................................. 57 группа компаний «интеллектуальные машины»
  • 2.
    2 группа компаний «интеллектуальныемашины» О КОМПАНИИ История компании началась в 2002 году. Тогда, в течение длительного времени, предприятие занималось разработкой на заказ специализированных цифровых систем управления для комплектации электротехнического оборудования других производителей и модернизации существующего оборудования на действующих производствах. В 2006 году, 21 марта, предприятие прошло регистрацию под перспективным названием «Интеллектуальные машины» (сокращенное наименование – «ИНТ- МАШ»). Слово «интеллект» в названии означает, что наше оборудование, осна- щенное вычислительной системой и памятью, распознает нештатные ситуации и правильным образом на них реагирует. Оборудование ООО «ИНТМАШ» задейство- вано в сложных технологических процессах, где цена простоя может быть чрез- мерно велика, а последствия аварии невосполнимы. Мы всегда помним об этом и ответственно подходим к каждому изделию. ООО «ИНТЕЛЛЕКТУАЛЬНЫЕ МАШИНЫ» сегодня – это современное научно-про- изводственное предприятие полного цикла, специализирующееся на разработке и производстве сложного электротехнического оборудования, цифровых систем управления, компонентов автоматизации, технологического программного обе- спечения. Продукция компании широко применяется в энергетике, машиностро- ении, металлургии, нефтяной, газовой, химической, горнодобывающей промыш- ленности, судостроении и других отраслях промышленности ОСНОВНАЯ ПРОДУКЦИЯ И УСЛУГИ: • специализированные системы управления для силовой преобразовательной техники • силовая преобразовательная техника • разработка электронных устройств и программного обеспечения (в том числе на заказ) • экономичная модернизация существующего оборудования
  • 3.
    3 О КОМПАНИИ Производственная инаучно-ис- следовательская база предприятия располагается на территории ОАО «Бердский электромеханический завод», изделия изготавливаются в тесной кооперации со специализи- рованными предприятиями Берд- ска и Технопарка Новосибирского Академгородка. Производство ос- нащено самым современным ин- струментом и оборудованием для быстрого изготовления и сборки электротехнического оборудования, испытательными и наладочными стендами. Более 80% оборудования выпускается по индивидуальным заказам. Кроме этого, имеется собствен- ная инженерная служба в Новоси- бирске, а также инженерно-мар- кетинговые центры в Омске (ООО “Энергосибкомплект”) и Санкт- Петербурге (ООО “Алгоритм”), что позволяет оперативно реагировать на потребности наших заказчиков на территории всей России и стран ближнего и дальнего зарубежья. Наши сотрудники - это специали- сты высокого класса, обладающие соответствующей квалификацией, большим опытом, всем необходимым оборудованием и высокопроизводительны- ми лицензионными САПР. Творческая работа разработчиков совмещается с созда- нием и стандартизацией отлаженных блоков схем и кода программ, а применение «крупноузловой сборки» проектов значительно ускоряет создание новых изделий и адаптацию серийных изделий под индивидуальные требования Заказчика, что в большинстве случаев не увеличивает сроки поставки изделий. Специалисты сервисной службы нашей компании осуществляют монтажные и пусконаладочные работы, а также сервисное обслуживание оборудования в любой точке мира! Наличие региональных представительств позволяет оперативно ре- шать любые вопросы, возникшие у Заказчика при эксплуатации нашего оборудо- вания. Девиз специалистов нашей сервисной службы «Ни шагу назад!» проблема Заказчика должна быть решена. Выбирая нашу компанию в качестве поставщика оборудования, Вы приобрета- ете надежного партнера, который способен решить любую поставленную задачу на самых выгодных условиях.
  • 4.
    4 группа компаний «интеллектуальныемашины» СИСТЕМЫ ВОЗБУЖДЕНИЯ СИНХРОННЫХ ДВИГАТЕЛЕЙ С 2002 года наше предприятие разрабатывает цифровые системы управления возбу- дительными устройствами синхронных двигателей и на основе собственных разработок изготавливает энергоэффективные тиристорные возбудительные устройства серии ВТЕ. 1 ВТЕ-315-075-7-22 В настоящее время более 2000 систем возбужде- ния нашего производства успешно эксплуатируются в восьми странах, на сотнях предприятий. Разрабо- тано и производится 12 моделей тиристорных возбу- дительных устройств для щёточных двигателей и 2  модели возбудителей для бесщёточных синхрон- ных двигателей. Большой модельный ряд предостав- ляет Заказчику возможность оптимальным образом решить задачу выбора оборудования с учётом спец- ифики производства. Сервисные функции и коммуникативные возмож- ности возбудителей могут быть значительно усилены, благодаря специализированным модулям расшире- ния, реализующим различные современные интер- фейсы связи для целей АСУ ТП, дистанционного управление и мониторинга, управление и сигнализа- цию по цепям КИПиА. В каталоге представлены модели для критически важных объектов, ориентированные на максималь- ное энергосбережение и отказоустойчивость.
  • 5.
    5 1. СИСТЕМЫ ВОЗБУЖДЕНИЯСИНХРОННЫХ ДВИГАТЕЛЕЙ Тиристорные статические возбудительные устройства Модель Резервирование Энерго- эффективность Примечание Опции Стандартные Для ответственных и непрерывных производств, критически важных объектов ВТЕ-7-22 Щ П У С2 АР ВТЕ-2-22 Щ П У С1 АР КХ КМ ВТЕ-2-21 Щ П У АР ВТЕ-1-22 Щ П У С1 АР КМ ВТЕ-1-21 Щ П У АР Общего применения ВТЕ-2-12 Щ П С1 АР КХ КМ ВТЕ-2-11 Щ П АР КМ ВТЕ-1-12 Щ П С1 АР КМ ВТЕ-1-11 Щ П АР Для двигателей с питанием от дополнительной обмотки статора ВТЕ-3-11 П АР ВТЕ-4-11 П АР Панель управления статором. Для низковольтных двигателей ВТЕ-5-11 Щ П С1 АР КХ КМ Встроенный трансформатор. Панель управления статором. Возбудительные устройства бесщёточных синхронных двигателей Модель Резервирование Энергоэффективность Примечание Опции Стандартные Для ответственных и непрерывных производств, критически важных объектов АРВСД-1-22 Щ П У С2 АР Общего применения АРВСД-1-11 Щ П АР Обозначения Резервирование Энергоэффективность П Резервирование питания собственных нужд АР Возможности регулятора в автоматическом режиме У Резервирование систем управления КХ Наличие контактора холостого хода С1 Резервирование силовой части, два выпрями- теля основной и форсировочный КМ Коррекция коэффициента мощности пере- ключением основного и форсировочного выпрямителя С2 Резерв силовой части, два независимых выпря- мителя с индивидуальными аппаратами защиты Щ Возможность питания силовой части от ЩАВР (щит автоматического ввода резерва)
  • 6.
    6 группа компаний «интеллектуальныемашины» 1.1 СТАТИЧЕСКИЕ ТИРИСТОРНЫЕ ВОЗБУДИТЕЛИ Структура обозначения статической тиристорной системы возбуждения ВTE-ххх-ххх-1-22 – энергоэффективный тиристорный возбудитель для критически важных объектов и непрерывных производств, не допускающих отключения производ- ственной линии из-за отказа частей оборудования. Отличительные особенности модели ВТЕ-1-22: 1. Автоматически дублируемая цифровая система управления, состоящая из двух идентичных полно- функциональных регуляторов. Переход с одного регулятора на другой (в случае определения неисправности одного из них или по команде опера- тора) происходит безударно и не влияет на работу двигателя. 2. Автоматически дублируемая силовая часть, состо- ящаяиздвухтиристорныхвыпрямителей,собранных по мостовой схеме, автоматически выбирающих наилучший коэффициент мощности. 3. Согласующий трансформатор, выполненный по технологии UNICORE с током холостого хода менее 3А, с двумя отпайками вторичной обмотки низкого и высокого напряжения (подключаются к соответству- ющему выпрямителю). 4. Совместная работа с системами плавного пуска всех производителей. 5. В производстве используются комплектующие только признанных мировых брендов.
  • 7.
    7 1. СИСТЕМЫ ВОЗБУЖДЕНИЯСИНХРОННЫХ ДВИГАТЕЛЕЙ Энергоэффективность Резерви- рование Номиналь- ный ток, A Номиналь- ное напря- жение, В Размер шкафа, мм Кор- пус 1. Автоматическое поддержание cosφ=1 2. UNICORE трансформатор: потери холостого хода менее 3A 3. Совместная работа выпрямителей и трансформатора с двумя отпайками. 1. Два регулятора 2. Два выпрямителя 3. (Опция) Питание цепей управления от двух независи- мых источников 200 36 48 75 115 1450x650x430 IP22 IP54320 48 75 115 150 230 1650x650x430 Custom: 400 630 Custom Custom После форсировки основной выпрямитель подключается к отпайке с низким напряжением, тем самым угол управления близок к минимальному, и форма напряжения близка к синусоидальной, в результате снижаются по- тери в стали трансформатора. В процессе работы выбирает оптимальную отпайку для наилучшего коэффициента мощности. Силовая часть возбудителей Возбудители модели х-х2 отличаются конструкцией выпрямителя, который представляет собой два независимых мостовых тиристорных выпрямителя. Выпрямители собраны на тиристорных модулях с изолированным основанием на едином радиаторе, что делает их эксплуатацию безопасной (прикосновения к охладителю безопасны) и технологичной при ремонте. Преимущества: 1. Коэффициентмощностиминимумв2разалучшевыпрямителей,собранныхпостандартным схемам (мостовая или нулевая), а также выпрямителей с изменяемой структурой (работа- ющих при форсировке по мостовой схеме, а при длительной работе по нулевой схеме). 2. Заказчик получает вместо одного выпрямителя – две независимых силовых части (выпрямителя) с функцией автоматического резервирования (переход на исправную силовую часть). 3. Безопасность и технологичность. Структура
  • 8.
    8 группа компаний «интеллектуальныемашины» Сравнение выпрямителя х-х2 (вариант А) с выпрямителем с изменяемой структурой (вариант Б) на примере двигателя СТД-630 Вариант А с двумя мостовыми выпрямителями под- ключёнными к вторичной обмотке трансформатора с двумя отпайками. Два мостовых выпрямителя: • При форсировке или необходимости подать по- вышенный ток включается выпрямитель, подклю- чённый к отпайке с максимальным напряжением. • При длительной работе и на токах меньше номи- нального работает выпрямитель, подключённый к отпайке с пониженным напряжением. Вариант Б с выпрямителем меняющим структуру, подключённым к вторичной обмотке трансформатора без отпайки. Схема выпрямления мостовая, с возможностью из- менения структуры из мостовой схемы в нулевую и обратно: • При форсировке, выпрямитель имеет мостовую схему выпрямления. • Для длительной работы схема выпрямления ста- новится нулевой. Форсировка Работа Форсировка Работа Параметры трансформаторов При кратности форсировки по напряжению 1,75 Для двигателя СТД-630 Номинальный ток возбуждения 245А Номинальное напряжение возбуждения 31В ТСЗП-40/0,7-380/80/40 ТСЗП-40/0,5-380/160 Напряжение вентильной обмотки (форсировочной) 80В Напряжение вентильной обмотки 160В Напряжение вентильной обмотки (основной) 40В ‑ ‑ Ток линейный вентильной обмотки 185А Ток линейный вентильной обмотки 185А Схема соединения Y/Y-0 Схема соединения Y/Y-0 Режимы работы Ток в режиме форсировки 280А Ток в режиме нормальной работы (стабилизации cosφ=1) 160, 200, 240А Энергетические показатели в режиме длительной работы Для токов 160, 200, 240А 160А 200А 240А Вариант исполнения силовой части А Б А Б А Б Линейный ток первичной обмотки, А 13,8 31,8 17,2 39,7 20,6 47,6 Коэффициент мощности 0,43 0,18 0,53 0,23 0,64 0,28 Реактивная мощность трансформатора, ВА 9054 20913 11316 26133 1358 31356 Активная мощность трансформатора, Вт 3840 3840 6000 6000 8640 8640
  • 9.
    9 1. СИСТЕМЫ ВОЗБУЖДЕНИЯСИНХРОННЫХ ДВИГАТЕЛЕЙ Стандартные изделия Модель Ток, A Напря- жение, В Защита корпуса Кол-во мест Место 1 возбудитель Масса, кг Габариты, ВxШxГ Место 2 трансформатор Масса, кг Габариты, ВxШxГ ВТЕ-200-036-1-22-IP22 200 36 IP22 2 155 1435x650x430 130 485x310x530 ВТЕ-200-048-1-22-IP22 200 48 IP22 2 155 1435x650x430 165 527x320x590 ВТЕ-200-075-1-22-IP22 200 75 IP22 2 155 1435x650x430 170 527x320x590 ВТЕ-200-115-1-22-IP22 200 115 IP22 2 155 1435x650x430 260 665x370x770 ВТЕ-315-036-1-22-IP22 315 36 IP22 2 175 1435x650x430 170 527x320x590 ВТЕ-315-048-1-22-IP22 315 48 IP22 2 175 1435x650x430 260 665x370x770 ВТЕ-315-075-1-22-IP22 315 75 IP22 2 175 1435x650x430 350 725x410x860 ВТЕ-315-115-1-22-IP22 315 115 IP22 2 180 1435x650x430 350 725x410x860 ВТЕ-315-150-1-22-IP22 315 150 IP22 2 185 1650x650x430 500 785x430x960 ВТЕ-315-230-1-22-IP22 315 230 IP22 2 185 1650x650x430 500 785x430x960 ВТЕ-200-036-1-22-IP54 200 36 IP54 2 175 1450x630x450 130 485x310x530 ВТЕ-200-048-1-22-IP54 200 48 IP54 2 175 1450x630x450 165 527x320x590 ВТЕ-200-075-1-22-IP54 200 75 IP54 2 175 1450x630x450 170 527x320x590 ВТЕ-200-115-1-22-IP54 200 115 IP54 2 175 1450x630x450 260 665x370x770 ВТЕ-315-036-1-22-IP54 315 36 IP54 2 180 1450x630x450 170 527x320x590 ВТЕ-315-048-1-22-IP54 315 48 IP54 2 180 1450x630x450 260 665x370x770 ВТЕ-315-075-1-22-IP54 315 75 IP54 2 180 1450x630x450 350 725x410x860 ВТЕ-315-115-1-22-IP54 315 115 IP54 2 180 1450x630x450 350 725x410x860 ВТЕ-315-150-1-22-IP54 315 150 IP54 2 210 1650x630x450 500 785x430x960 ВТЕ-315-230-1-22-IP54 315 230 IP54 2 210 1650x630x450 500 785x430x960 ВТЕ-XXX-XXX-1-22-IPXX Заказ Заказ Заказ 2 - -
  • 10.
    10 группа компаний «интеллектуальныемашины» Исполнения шкафов и габаритные размеры Зависимость высоты шкафа от напряжения возбуждения: Высота Напряжение возбуждения, В Количество блоков гасящего сопротивления Размеры охладителя 1450 36, 48, 75, 115 1 2220х85х1000 1650 150, 230 2 333х85х1000
  • 11.
    11 1. СИСТЕМЫ ВОЗБУЖДЕНИЯСИНХРОННЫХ ДВИГАТЕЛЕЙ Особенности исполнения IP22 и IP54 Корпус Особенности IP22 1. Оборудование шкафа размещено на монтажной панели, закреплённой в метал- лическом каркасе, снаружи каркас закрыт металлическими кожухами. 2. Гасящее сопротивление находится в верхнем отсеке под кожухом с перфорацией. Специальный металлический кожух, расположенный под гасящим сопротивлением защищает находящееся в шкафу оборудование от тепла, излучаемого гасящим со- противлением при пуске двигателя. IP54 1. В металлический каркас устанавливается шкаф Rittal СМ, в котором располагаются система управления, защитная аппа- ратура и токоведущие части тиристорного выпрямителя. Сна- ружи каркас закрыт металлическими кожухами. 2. Охладитель выведен за пределы шкафа Rittal и находится от него на расстоянии 10 мм, образуя воздушную теплоизолирую- щую прослойку. 3. В задней стенке шкафа Rittal сделаны отверстия, через ко- торые тиристорные модули крепятся к охладителю, чтобы обе- спечить основное выделение тепла за пределами шкафа. 4. Зазор между корпусами тиристоров и вырезом в шкафу за- полнен высокотемпературным герметиком. 5. Гасящее сопротивление находится в верхнем отсеке под кожухом с перфорацией. Оболочка шкафа Rittal защищает находящееся в шкафу оборудование от тепла, из- лучаемого гасящим сопротивлением при пуске двигателя. 6. На двери шкафа устанавливается приточный вентилятор (3) с фильтром IP54. Назначение вентилятора – препятствовать накоплению тепла внутри шкафа. 7. Вентилятор работает только при работе выпрямителя. 8. На задней стенке шкафа устанавливается выпускное окно с фильтром IP54. 9. На нижней крышке шкафа устанавливаются герметичные кабельные вводы IP54.
  • 12.
    12 группа компаний «интеллектуальныемашины» 1.2 ВОЗБУДИТЕЛИ БЕСЩЁТОЧНЫХ ДВИГАТЕЛЕЙ АРВСД-ххх-ххх-1-22 – энергоэффективный возбудитель бесщёточного синхронного двигателя для критически важных объектов и непрерывных производств, не допускающих отключения производственной линии из-за отказа частей оборудования. Энергоэффективность Резервиро- вание Номи- нальный ток, A Номиналь- ное напря- жение, В Размер шкафа, мм Корпус 1. Автоматическое поддержание cosφ=1. 2. UNICORE трансформатор: потери холостого хода менее 0,3A. 3. Коэффициент мощности выпрямителя 98% во всём диапазоне работы, благодаря встроенным ККМ (PFC) в каждый выпрямитель силовой части. 1. Два регулятора 2. Два выпрями- теля 3. (Опция) Питание цепей управления от двух независи- мых источников 8 36 48 75 115 230 1450x650x430 IP22 IP54 Заказ: Заказ Заказ Отличительные особенности АРВСД-1-22: 1. Автоматически дублируемая цифровая система управления, состоящая из двух идентичных полно- функциональныхрегуляторовсовстроеннойсиловой частью. Переход с одного регулятора на другой (в случае определения неисправности одного из них или по команде оператора) происходит безударно и не влияет на работу двигателя. 2. Автоматически дублируемая силовая часть (входит в состав каждого регулятора) на IGBT транзисторах. 3. Силовая часть каждого регулятора имеет корректор коэффициента мощности (ККМ). 4. Встроенный трансформатор (выполненный по техно- логии UNICORE с током холостого хода менее 0,3 А). 5. Компактный корпус одностороннего обслуживания. 6. Совместная работа с системами плавного пуска всех производителей. 7. В производстве используются комплектующие только признанных мировых брендов.
  • 13.
    13 1. СИСТЕМЫ ВОЗБУЖДЕНИЯСИНХРОННЫХ ДВИГАТЕЛЕЙ Структура
  • 14.
    14 группа компаний «интеллектуальныемашины» 1.3 ФУНКЦИИ СИСТЕМ ВОЗБУЖДЕНИЯ В данном разделе представлены основные и общие функции, выполняемые статическими и бесщёточными возбудителями. 1.3.1 РЕЗЕРВИРОВАНИЕ СИСТЕМ УПРАВЛЕНИЯ Два полнофункциональных регулятора, каждый оснащён собственным набором датчиков, блоком питания, защитной аппаратурой. • Регуляторы полностью идентичны; • Минимальное время на наладку при замене вышедшего из строя регулятора на исправный (требуется выполнить копирование уставок и запустить в работу); • Вреальномвременирегуляторыосуществляютвзаимныйконтрольпоинтерфейсусвязи; • При нарушении любого из критериев качества работы регулятора, происходит автоматический безударный переход на исправный регулятор. • Критерии качества работы регуляторов: - Наличие синхронизации с сетью - Наличие связи с резервным блоком (регулятором) - Наличие напряжений питания - Исправность каналов управления выпрямителями - Исправность цепей измерения тока ротора - Исправность цепей измерения тока статора - Исправность цепей измерения напряжения статора - Исправность дискретных входов 1.3.2 РЕЗЕРВИРОВАНИЕ СИЛОВОЙ ЧАСТИ Статический Бесщёточный При обнаружении неисправности канала управления тиристором выпрямителя (нет проводимости или несвоев- ременное включение) основного выпрямителя, управление выпрямителем автоматически передаётся резервному регулятору. Если неисправность устраняется, то работа продолжается на резервном регуляторе. Если неисправность не устранена, резервный регулятор делает попытку работы на форсировочном выпрямителе. Если неисправность устраняется, то возбудитель продол- жает работать на форсировочном выпрямителе до плано- вой остановки. Если неисправность повторяется на форсировочном вы- прямителе, то двигатель аварийно отключается. При обнаружении неисправности канала управления выпрямителем (нет проводимости или несвоев- ременное включение) основного регулятора, работа автоматически переключается на резервный регулятор. Если неисправность устраняется, то возбудитель про- должает работать на резервном регуляторе до плановой останов- ки. Если неисправность повторя- ется на резервном регуляторе, то двигатель аварийно отключается.
  • 15.
    15 1. СИСТЕМЫ ВОЗБУЖДЕНИЯСИНХРОННЫХ ДВИГАТЕЛЕЙ 1.3.3 ФУНКЦИИ Аппаратурауправленияирегулированияобеспечиваетизмерениеследующихпараметров: 1. Напряжение возбуждения 2. Ток возбуждения 3. Ток на входе выпрямителя 4. Напряжение статора 5. Ток статора • Реактивный и активный ток статора (cosφ двигателя) 6. Контроль питания цепей управления 7. Измерение параметров напряжения питающей сети (линейные напряжения, перекос фаз, частоту) 8. Контроль изоляции силовых цепей ротора • 2МОм – активное сопротивление изоляции • 2МОм – реактивное сопротивление изоляции (характеризующее влажность) Возбудитель обеспечивает: 1. Предпусковое опробование на остановленном двигателе; 2. Автоматическую подачу возбуждения: Статический Бесщёточный Автоматическую подачу возбуждения при пу- ске двигателя в функции тока статора, частоты и фазы ЭДС скольжения обмотки возбуждения с блокированием в функции времени и тока статора двигателя; Автоматическую подачу возбуждения при пуске двигателя в функции тока статора, с бло- кированием в функции времени и тока статора двигателя; 3. Автоматический и ручной режим управления током возбуждения в заданном устав- ками диапазоне тока возбуждения; 4. Стабилизация заданного тока возбуждения с точностью не ниже 2%; 5. Режимы АРВ: • стабилизация тока возбуждения; • поддержание коэффициента мощности двигателя (cosφ); • поддержания минимума потребления активной мощности; • стабилизация напряжения статора; • стабилизация тока статора; • повышение устойчивости двигателя при снижении напряжения статора и колебаниях тока статора; 6. Безударное переключение из автоматического режима в ручной и обратно; 7. Автоматический переход из автоматического в ручной режим регулирования тока возбуждения при отказе измерительных цепей автоматического режима; 8. Ограничение максимального и минимального тока возбуждения; 9. Местное и дистанционное изменение уставки возбуждения;
  • 16.
    16 группа компаний «интеллектуальныемашины» 10. Гашение поля: Статический Бесщёточный Автоматическое гашение тока возбуждения инверти- рованием при отключении двигателя При отключении двигателя, при пробое диода вращающегося выпрямителя, гашение осуществляется на быстродействующую цепь работающего регулятора. Аномально высокие перенапря- жения приводят в действие варистор (ОПН) на выходе выпря- мителя, который в свою очередь отключает выводной выключа- тель 11. Плавное форсирование возбуждения до заданной уставки тока форсировки при снижении напряжения статора двигателя на 5–15% от номинального значения (задаётся уставкой); 12. Приотсутствиинапряжениястатора,форсировкаподанномупараметрунепроизводится; 13. Автоматическое снижение тока возбуждения до заданного значения при перегрузе по току ротора. Момент срабатывания защиты по перегрузу определяется тепловой моделью ротора по зависимости i2t; 14. Непрерывный автоматический контроль изоляции ротора; • формирование предупреждения при снижении сопротивления изоляции до заданного значения; • формирование аварии при снижении сопротивления изоляции до заданного значения; 15. Сохранение работоспособности двигателя при кратковременном исчезновении питания с последующей ресинхронизацией; 16. (Опция) Сушка обмоток заданным током во время простоя двигателяю. Возбудитель обеспечивает следующие виды защит: 1. от внутренних и внешних коротких замыканий в цепях выпрямителя; 2. от длительного асинхронного хода двигателя; 3. от затянувшегося пуска двигателя; 4. от потери возбуждения работающего двигателя; 5. от пробоя изоляции ротора на землю; 6. от недопустимых перегрузок по возбуждению; 7. от ложной подачи возбуждения на выключенный двигатель при неисправности блок контактов выключателей; 8. от частых пусков двигателя; 9. от низкого напряжения статора; 10. от смены направления мощности; 11. от перенапряжения на обмотке возбуждения; 12. от перегрева ротора; 13. защиту от перегрева пусковых сопротивлений; 14. от превышения температуры силовых сборок внутри шкафа возбудителя (опция); 15. индикация необходимости ППР двигателя; 16. неисправность канала управления тиристорами (для тиристорных выпрямителей); 17. пробой диода вращающегося выпрямителя (для бесщёточных возбудителей); 18. отсутствие исправных регуляторов (для возбудителей с резервированием систем управления).
  • 17.
    17 СИСТЕМЫ ВОЗБУЖДЕНИЯ ТУРБОГЕНЕРАТОРОВ 2 Энергетикавсегда интересна нашему предприятию, с 2008 года мы начали разработку цифровой системы управления возбудительным устройством турбогенератора, исполь- зуя самую современную элементную базу на тот момент. В 2013 году проведена повторная ревизия аппаратного обеспечения, в результате которой система управления получила современный быстродействующий процессор с математическим сопроцессором (FPU), что позволило кардинально улучшить качество регулирования, увеличить количество и точность защит, развить новые сервисные функции, облегчающие наладку и эксплуата- цию возбудителей. Возбудитель статический DExS.GEN со встроенным трансформатором Органы управления и визуализации На сегодняшний день мы предлагаем два типа систем возбуждения: DExS.GEN – статические тиристорные, ARVSG – бесщёточные. Возбудители выпускаются в одно- и двухканальном вариантах. Двухканальное исполнение обеспечивает 100% резервирование всех узлов для бесперебойной работы генератора в случае отказа одного из частей возбудителя.
  • 18.
    18 группа компаний «интеллектуальныемашины» 2.1 ИЗМЕРЯЕМЫЕ ПАРАМЕТРЫ Структура обозначения статической тиристорной системы возбуждения Структура обозначения бесщёточной системы возбуждения Аппаратура управления и регулирования обеспечивает измерение следующих параметров: 1 Линейные напряжение сети, 3-ф Используются для: 1. Вычислений SQPF (полной, реактивной, активной мощ- ности, частоты питающей сети и напряжения генератора) 2. Включение на сеть методом точной синхронизации 3. Защиты генератора 2 Линейные напряжения генератора, 3-ф 3 Фазный ток генератора, 2-фазы 4 Фазный ток сети, 1-ф Используется для автоматического поддержания 0-потребления со стороны сети. 5 Ток возбуждения Регулирование тока возбуждения и защита нагрузки. 6 Напряжение возбуждения Защита преобразователей и нагрузки 7 Ток выпрямителя 3-ф Защита преобразователей 8 Сопротивление изоляции нагрузки Постоянный автоматический контроль изоляции 2МОм - активное сопротивление изоляции 2МОм - реактивное сопротивление изоляции (характеризующее влажность)
  • 19.
    19 2. СИСТЕМЫ ВОЗБУЖДЕНИЯТУРБОГЕНЕРАТОРОВ ВЫПОЛНЯЕМЫЕ 2.2 ФУНКЦИИ ФУНКЦИИ 2.3 ЗАЩИТ 1. Начальное возбуждение (от остаточной намагниченности или внешнего источника); 2. Холостой ход; 3. Включение в сеть методом точной синхронизации; 4. Включение в сеть методом самосинхронизации; 5. Работу на сеть и в автономном режиме; 6. Форсирование возбуждения; 7. Гашение поля; 8. Аварийное отключение; 9. Индикация параметров на панели оператора (функция панели оператора); 10. Запись осциллограмм в регистраторе событий (функция панели оператора); 11. Интеграция в АСУ ТП и КИПиА (функции сетевых карт и опциональных плат). Возбудитель обеспечивает следующие виды защит: 1. Асинхронный ход по реактивной мощности 2. Асинхронный ход по датчику проводимости гасящего сопротивления (для статических возбудителей) 3. Снижение частоты на холостом ходу 4. Повышение напряжения статора на холостом ходу 5. Отключение выключателя цепей ГЩУ 6. Отключение силового выключателя во время работы 7. Максимально токовая защита выпрямителя (по трансформаторам тока) 8. Максимально токовая защита нагрузки выпрямителя (по шунту) 9. Снижение/пробой изоляции ротора 10. Потеря возбуждения 11. Неисправность канала управления тиристорами 12. Перегруз ротора 13. Перегруз статора 14. От перенапряжения на обмотке возбуждения 15. Защиту от перегрева гасящих сопротивлений 16. От превышения температуры силовых сборок внутри шкафа возбудителя (опция) 17. Неисправность канала управления тиристорами (для тиристорных возбудителей) 18. Пробой диода вращающегося выпрямителя (для бесщёточных возбудителей) 19. Отсутствие исправных регуляторов (для возбудителей с резервированием систем управления)
  • 20.
    20 группа компаний «интеллектуальныемашины» 2.4 РЕЗЕРВИРОВАНИЕ ДВУХКАНАЛЬНЫХ СИСТЕМ УПРАВЛЕНИЯ 2.4.1 РЕЗЕРВИРОВАНИЕ РЕГУЛЯТОРОВ Двухканальные возбудительные устройства оснащаются двумя полнофункциональными регуляторами, каждый из которых имеет собственный набор датчиков, блок питания и защитную аппаратуру. • Регуляторы полностью идентичны. • Минимальное время на наладку при замене вышедшего из стоя регулятора на исправный (требуется выполнить копирование уставок и запустить в работу). • В реальном времени регуляторы осуществляют взаимный контроль по высокоскоростному интерфейсу связи. • При нарушении любого из критериев качества работы регулятора, проис- ходит автоматический безударный переход на исправный регулятор. Критерии качества работы регуляторов: • Наличие синхронизации с сетью (для тиристорных возбудителей) • Наличие питания силовой части, при этом напряжение, частота питающей сети должны соответствовать заданным критериям • Наличие связи с резервным блоком (регулятором) • Наличие напряжений питания цепей управления • Исправность каналов управления выпрямителями • Исправность цепей измерения тока ротора • Исправность цепей измерения тока статора • Исправность цепей измерения напряжения статора • Исправность дискретных входов 2.4.2 РЕЗЕРВИРОВАНИЕ СИЛОВОЙ ЧАСТИ Статический Бесщёточный При обнаружении неисправности канала управления тиристором выпрямителя (нет проводимости или несвоевременное вклю- чение) основного выпрямителя, управление выпрямителем автоматически передаётся резервному регулятору. Если неисправность устраняется, то работа продолжается на резервном регуляторе. Если неисправность повторяется на резервном выпрямителе, то двигатель аварийно отключается. При обнаружении неисправности канала управления выпрямителем (нет проводимости или несвоевременное включение) основного регулятора, работа автоматически переключа- ется на резервный регулятор. Если неисправ- ность устраняется, то возбудитель продолжает работать на резервном регуляторе до плано- вой остановки. Если неисправность повторя- ется на резервном регуляторе, то двигатель аварийно отключается.
  • 21.
    21 ОПЦИИ И ДОПОЛНИТЕЛЬНЫЕ МОДУЛИСИСТЕМ ВОЗБУЖДЕНИЯ 3 Все возбудительные устройства могут оснащаться панелью оператора с функцией реги- страции событий и записи осциллограмм. В энергонезависимой памяти сохраняются осциллограммы пусков и остановок двига- теля/генератора, включения/отключения питания системы управления, воздействия оператора на органы управления. Так же, система управления накапливает статистическая информацию за всю историю работы: • время работы системы управления и двигателя/генератора • количество аварийных отключений (счётчики для каждого типа аварии) Просмотр осциллограмм из регистратора событий и статистики возможен с помощью ПО Ajuster (по интерфейсу) и панели оператора. Панель оператора предоставляет расши- ренный сервис по регистрации событий: • хранение осциллограмм и статистики на SD-карте (можно извлечь для расследования инцидентов) • осциллограмма - это непрерывная запись 30 суток • осциллограмму и статистику можно скопировать на USB Flash-диск • дистанционный доступ к файлам через Ethernet по защищённому SSH протоколу • с помощью панели оператора можно просмотреть осциллограмму любого события, в пределах произвольно заданного интервала времени. ПАНЕЛЬ ОПЕРАТОРА DEXS.OP 3.1 С БЛОКОМ ОСЦИЛЛОГРАФИРОВАНИЯ, РЕГИСТРАТОР СОБЫТИЙ Просмотр осциллограммы в Ajuster
  • 22.
    22 группа компаний «интеллектуальныемашины» Характеристики панели оператора: Разрешение дисплея/кол-во цветов: 800x400@64K Интерфейс: Touch Screen (сенсорный) Питание: 24VDC 0,3A Рабочий диапазон температурный: 0...+55°C Внешняя защита корпуса: IP54 • Интерфейсы и протоколы связи: - RS485 Modbus RTU Master - RS485 Modbus RTU Slave - Ethernet 10/100T - USB v2.0 (for Flash-Drive) - Micro-SD card, до 4Gb • OS: Linux • Регистратор событий - Файл событий (+резервная копия) - Файл статистики (+резервная копия) - Осциллограмма (до 32Gb или всё свободное пространство micro-SD карты) - Частота записей: 100 записей (всех параметров! возбудителя) в секунду - Данные могут записываться: - На Micro-SD карту - На диск удалённого сервера по SSH • Информационные экраны - Основной экран (Ток и напряжение возбуждения, Ток и напряжение статора, Коэффициент мощности. Сопротивление изоляции) - Аварии и предупреждения - Тренды регистратора событий (осциллограммы) - События - Статистика - Уставки параметров возбудителя - Другие уставки (калибровки, сеть, часы и т.п.) - Файловые утилиты
  • 23.
    23 3. ОПЦИИ ИДОПОЛНИТЕЛЬНЫЕ МОДУЛИ СИСТЕМ ВОЗБУЖДЕНИЯ ИНТЕГРАЦИЯ 3.2 в АСУ ТП и КИПиА Для решения задач Заказчика системы возбуждения могут оснащаться дополнительными средствами АСУ ТП и КИПиА в любых комбинациях. В таблице приведены возможные типы интерфейсов. Тип Описание Примечание Аналоговые выходы 4...20 mA Параметры, которые необхо- димо вывести через ана- логовые выходы, програм- мируются по Техническому заданию Заказчика 0...10 mA 0...5 mA Заказ Аналоговые выходы 4...20 mA Параметры, которые необхо- димо ввести в возбудитель через аналоговые входы, программируются по Техни- ческому заданию Заказчика 0...10 mA 0...5 mA Заказ Дискретные входы Digital inputs =24V (common GND) Заказ Дискретные выходы Digital output =24V, 300 mA Заказ RS485 Modbus RTU RS485 1200...115200 BPS Modbus ASCII RS485 1200..115200 BPS Profibus DP (Modbus RTU over AnyBusTM module) Заказ RS232 Modbus RTU RS485 1200..115200 BPS Modbus ASCII RS485 1200..115200 BPS Заказ Ethernet Modbus TCP/IP Ethernet 10/100T Заказ
  • 24.
    24 группа компаний «интеллектуальныемашины» СИСТЕМЫ БЕСПЕРЕБОЙНОГО ПИТАНИЯ ПОСТОЯННОГО ТОКА4 С 2011 года предприятием выполнялись необходимые разработки и освоен выпуск источников бесперебойного питания постоянным током, выполненным по схеме N+1 на базе высокочастотных выпрямительных ячеек. Каждая ячейка представляет собой неза- висимый выпрямитель с корректором коэффициента мощности на входе. Выход из строя одной и более ячеек не приводит к нарушению питания Объекта пока достаточно мощно- сти оставшихся ячеек, при этом мощность автоматически распределяется между ячей- ками. С некоторыми ограничениями допустима горячая замена ячеек. Также производится непрерывный автоматический контроль изоляции. Кроме схемы N+1 надёжность питания нагрузки повысилась за счёт нечувствительно- сти импульсных ячеек к значительным ухудшениям качества питающей сети. Для продления питания нагрузки от АКБ при отключении внешней питающей сети пред- усмотрены группы приоритетов нагрузок, которые отключаются от АКБ по мере разряда по заданному сценарию, высокоприоритетные нагрузки не отключаются. Производимые источники питания подразделяются по следующим параметрам: № Параметр Допустимые значения 1 Количество питающих вводов 1, 2 2 Напряжение ввода, В ~380В, ~220B (1- и 3-фазные сети) 3 Напряжение нагрузки, В =24, =48, =60, =110, =220 4 Номинальный ток нагрузки, А 8, 16, 25, 40 5 Тип аккумуляторных батарей Свинцовые, Щелочные (или LiOn) 6 Ёмкость аккумуляторных батарей, АЧ 7 Наличие секционирования (для двухканальных устройств) 8 Количество и номинал отходящих аппаратов защиты 9 Наличие контактора отключения низкоприоритетных нагрузок 4.1. ВИЗУАЛИЗАЦИЯ РЕЖИМОВ РАБОТЫ При заказе опции DExS.OP (панель опера- тора) на переднюю дверь шкафа устанавли- вается панельный ПК с цветным сенсорным дисплеем высокого разрешения, что значи- тельно увеличивает выразительные способ- ности индикации.
  • 25.
    25 4. СИСТЕМЫ БЕСПЕРЕБОЙНОГОПИТАНИЯ ПОСТОЯННОГО ТОКА Усовершенствованная индикация позволяет: 1. Наблюдать одновременно все параметры ЗВУ, батареи и нагрузки (токи, напряжения, сопротивление изоляции, температуру силовых модулей и батарей, работу принудительной вентиляции). 2. Контролировать состояние коммутационной аппаратуры: выключателей нагрузки, секционных переключателей. 3. Просматривать тренды журнала событий в виде осциллограмм 4. Производить корректировку параметров ЗВУ (функция защищена паролем). Образцы продукции Тип DCD-2x220-25 DCD-2x110-25 Кол-во каналов 2 1 Выпрямитель N+1 импульсные ячейки N+1 импульсные ячейки Номинальный ток нагрузки 25А 25А Номинальное напряжение нагрузки =220В =110В Напряжение питания ввода 3-ф ~380В 3-ф ~230В Количество вводов 2 1 Применение Питание автоматики распределительной подстанции Питание автоматики распределительной подстанции Наличие аккумуляторов Отдельный шкаф Отдельный шкаф Тип аккумуляторов Свинцовые (необслуживаемые гелиевые) Свинцовые (необслуживаемые гелиевые) Фото
  • 26.
    26 группа компаний «интеллектуальныемашины» Образцы продукции Тип DCD-2x220-40 DCD-1x48-150 Кол-во каналов 2 1 Выпрямитель Тиристорный N+1 импульсные ячейки Номинальный ток нагрузки 40А 150А Номинальное напряжение нагрузки =220В =48В Напряжение питания ввода 3-ф ~380В 3-ф ~380В Количество вводов 2 1 Применение Питание автоматики распределительной подстанции Питание базовой станции оператора сотовой связи Наличие аккумуляторов Отдельный шкаф Встроенный отсек аккумуляторов 300 АхЧ Тип аккумуляторов Свинцовые (необслуживаемые гелиевые) Щелочные никель-кадмиевые (необслуживаемые с рекомбинацией газов) Фото 4.2. ДЛЯ СВИНЦОВЫХ АККУМУЛЯТОРОВ Особенностью является типовое для свинцовых аккумуляторов буферное подключение аккумуляторной батареи к выпрямителю и нагрузке.
  • 27.
    27 4. СИСТЕМЫ БЕСПЕРЕБОЙНОГОПИТАНИЯ ПОСТОЯННОГО ТОКА Типовое двухканальное устройство бесперебойного питания с питанием от двух вводов, секционированием шин постоянного тока, и свинцовыми АКБ ДЛЯ ЩЕЛОЧНЫХ (и LiOn) 4.3 АККУМУЛЯТОРОВ Устройство состоит из следующих основных узлов: 4. Выпрямитель для заряда АКБ, рассчитанный на ток заряда АКБ по схеме N+1. Отдельный выпрямительнеобходим,таккакщелочныеиLiOnАКБзаряжаютсяпосложномуалгоритму, в процессе заряда напряжение существенно отличается от напряжения нагрузки. 5. Выпрямитель (по схеме N+1) для питания нагрузки, рассчитанный на номинальный ток нагрузки с заданной кратностью по перегрузке. 6. Быстродействующий коммутатор, предна- значенный для подклю- чения АКБ к нагрузке при пропадании питающей сети (или отключении выпрямителя питания нагрузки). Типовое одноканальное устройство бесперебойного питания с щелочными АКБ
  • 28.
    28 группа компаний «интеллектуальныемашины» 4.4. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ =110В, =220В ЗАРЯДНЫХ УСТРОЙСТВ Технические характеристики Наименование параметра DCD-x-110 DCD-x-220 Норма для типов ДЗВУ Норма для типов ДЗВУ DCD2-110- 08 DCD2-110- 16 DCD2-110- 25 DCD2-110- 40 DCD2-110- 08 DCD2-110- 16 DCD2-110- 25 DCD2-110- 40 1. Количество независимых выходных каналов 2 2 2. Количество Выпрямительных Ячеек на канал, шт 2 3 4 6 4 6 8 12 3. Номинальное выходное напряжение каналов, В 110 220 4. Номинальный выходной ток каналов, А 8 16 25 40 8 16 25 40 5. Максимальный выходной ток каналов, А 18 27 36 52 18 27 36 52 6. Максимальная общая мощность, Вт 4000 6000 8000 12000 8000 12000 16000 24000 8. Диапазон регулирования выходного напряжения, % ±10 ±10 9. Число независимых вводов питающей сети 2 2 10. Число фаз питающей сети 3 3 11. Линейное напряжение питающей сети 220В ± 20% 220В ± 20% 12. Частота питающей сети, Гц 50±3 50±3 13. Коэффициент мощности в номинальном режиме, не менее 0.95 0.95 14. Коэффициент полезного действия в номинальном режиме, не менее 0,9 0,9 15. Тип применяемых батарей Щелочные, свинцовые Щелочные, свинцовые 16. Максимальная емкость батарей, А/ч 27 65 100 160 60 130 200 320 17. Габариты (Ш-В-Г), мм 600х1600х500 600х1600х500 18. Масса, кг Не более 380 Не более 420
  • 29.
    29 ЗАРЯДНО-РАЗРЯДНЫЕ УСТРОЙСТВА DCD ДЛЯОБСЛУЖИВАНИЯ АБ 5 Зарядно-разрядные устройства DCD выпускаются для заряда-разряда и обслуживания тяговых батарей на базе проверенного решения: тиристорный выпрямитель для заряда, тиристорный инвертор для разряда. За счёт применения тиристорных модулей, удалось исключить электромеханическую коммутационную аппаратуру по постоянному току. Система управления цифровая в виде компактного моноблока, что позволяет оперативно произвести замену в случае неисправности. Изнашиваемые или подверженные коррозии подстроечные элементы отсутствуют. Уставки параме- тров переносятся перестановкой легкодо- ступного сменного носителя (специальной карты энергонезависимой памяти). Для применения в шахтах и метрополи- тенах данные устройства выпускаются со степенью защиты корпуса IP54 и блоком непрерывного автоматического контроля изоляции. Органы управления и индика- ции снабжены запираемыми крышками из прозрачного пластика для предохранения от повреждений и препятствия несанкцио- нированному доступу. Заряд тяговых батарей происходит как в ручном, так и в автоматическом режимах с отключением по достижении заданного количества Ампер-часов или снижения тока заряда. Также при заряде/разряде ограни- чивается ток заряда/разряда (для каждого режима своя группа уставок). Пользователю предоставлена возмож- ность запомнить уставки для обслуживания различных батарей в 8 «профилях» и затем в процессе работы оперативно их приме- нять.
  • 30.
    30 группа компаний «интеллектуальныемашины» Технические характеристики DCD-100/150 DCD-100/230 DCD-100/320 DCD-160/150 DCD-160/230 DCD-160/320 DCD-200/150 DCD-200/230 DCD-200/320 Номинальное линейное входное трёхфазное напряжение, В ~380 -15...+10% Частота питающей сети, Гц 50 Номинальное выходное напряжение постоянного тока, В 150 230 320 150 230 320 150 230 320 Номинальный выходной ток заряда/разряда, А 100 160 200 Номинальная выходная мощность, кВт 15 23 32 24 36,8 51,2 30 46 64 КПД в номинальном режиме при активной нагрузке %, не менее 97 Коэффициент мощности, не менее 0,9 Кратность допустимых перегрузок по току 1,4 Точность поддержания напряжения, % ±2 Точность поддержания тока, % ±2 Степень защиты отсека цепей управления и силовой части IP54 Степень защиты отсека понижающего трансформатора IP44 Режим работы Длительный Охлаждение Естественное Климатическое исполнение УХЛ5 Габаритные размеры (ШхГхВ), мм, не более 680х550х1460 680х550х1460 680х550х1580 680х550х1580 680х550х1580 680х550х1580 680х550х1580 680х550х1580 680х550х1580 Масса, кг, не более 290 300 340 300 360 380 340 365 390
  • 31.
    31 ВЫПРЯМИТЕЛИ ПИТАНИЯ КОНТАКТНОЙ СЕТИПОДЗЕМНОГО ЭЛЕКТРИФИЦИРОВАННОГО ТРАНСПОРТА 6 Выпрямитель В-ТПЕ-500-275 предназначен для питания контактной сети подземного электрифицированного транспорта и отключения её при возникновении утечки тока, превышающей безопасную величину (50 мА). Климатическое исполнение и категория размещения УХЛ5 по ГОСТ 15150-69. Конструкция Выпрямитель выполнен в виде металлического шкафа со степенью защиты IP54 одно- стороннего обслуживания. На двери шкафа расположены контрольно-измерительные приборы, органы управления и сигнализации. В нижней части шкафа предусмотрен герметичный ввод для кабелей постоянного и переменного токов. Преимущества: • Компактные размеры 1350х680х430 мм (ВхШхГ) массой менее 200 кг. • При производстве используются комплекту- ющие признанных мировых брендов. • Современная микропроцессорная система управления: • выполнена в виде моноблока (ремонт сводится к быстрой замене); • отсутствуют построечные элементы (уставки параметров хранятся в процессоре). • Улучшенные условия труда операторов: • Светодиодная подсветка приборов и органов управления; • Приборы и индикаторы укрыты прозрачным пластиковым экраном, что обере- гает их от повреждения и влияния окружа- ющей среды во время эксплуатации; • Органы управления расположены за прозрачной шторкой, закрывающейся на замок, для исключения несанкционирован- ного доступа.
  • 32.
    32 группа компаний «интеллектуальныемашины» Технические характеристики: Номинальное линейное входное напряжение, В ~230 +10% -5% Номинальная входная частота, Гц 50 Число фаз выходного напряжения 3 Номинальное выходное напряжение, В =275 +10% -15% Номинальный выходной ток, А 500 Номинальная мощность, кВт 137,5 КПД в номинальном режиме при активной нагрузке %, не менее 97 Коэффициент мощности, не менее 0,9 Кратность допустимых перегрузок по току в течение 2 минут 1,5 Iн в течение 10 сек 2 Iн Время автоматического повторного включения сети после исчезнове- ния утечки, с, не более 1 Цикличность прерывания нагрузки, с, не более 0,2 Время паузы в питании нагрузки, с, не более 0,01 Точность поддержания напряжения, % ±2 Точность поддержания тока, % ±2 Степень защиты IP54 Режим работы Длительный Охлаждение Естественное Климатическое исполнение УХЛ5 Гарантийный срок эксплуатации, лет 5 Габаритные размеры, мм, не более: Высота 1375 Ширина 650 Глубина 430 Масса, кг, не более 170 • Выпрямитель выполнен по мостовой схеме на высокотехнологичных тиристорных модулях, размещённых на общем охладителе. Охладитель вынесен за заднюю стенку шкафа, зазоры между тиристорными модулями и стенками шкафа заполнены высоко- температурным герметиком. • Контактор включается и отключается при отсутствии тока, что продляет его ресурс. • Информативный OLED-дисплей с расширенным диапазоном температур. • По заказу комплектуется согласующим трансформатором на 0,4 кВ либо 6 кВ.
  • 33.
    33 Выпрямители предназначены дляпитания стабилизированным напряжением 28,5В бортовых потребителей электроэнергии на самолётах и вертолётах в процессе их техниче- ского обслуживания в аэропортах, а также для запуска авиадвигателей. Преимущества: • Понятная индикация на щитовых приборах и светодиодных лампах; • Простое управление с помощью кнопок и тумблеров; • Простая в обслуживании и понимании тиристорно-диодная схема регулирования с естественным охлаждением; • Компактная необслуживаемая микропроцессорная система управления; • Уставки параметров не подвержены изменению под влиянием климатических факторов, так как хранятся в энергонезависимой памяти. Изнашиваемые подстро- ечные элементы отсутствуют. • Встроенный многоканальный USB осциллограф для наладки позволяет просматри- вать осциллограммы работы с помощью сервисного ПО Ajuster • В экстренных случаях, возможна работа в нерегулируемом режиме, без системы управления Параметры выпускаемых выпрямителей: № Параметр 1 Исполнение корпуса IP22 IP54 2 Мобильность Стационарный Мобильный (на тележке с водилом) 3 Количество выпрямителей (каналов) 1-канальный 2-канальный 4 Напряжение питания 3-х фазное 380В 50Гц с нулевым проводом 5 Номинальное выходное напряжение, В 28,5 6 Точность стабилизации выходного напряже- ния, % не хуже ±2% 7 Коэффициент пульсаций, % не более 5% 8 Пределы регулирования выходного напря- жения, В 19÷33 9 Номинальные ток нагрузки, А 100 200 400 750 (600) 10 Максимальный ток нагрузки в течение 10 сек, А 300 600 1200 2400 11 Автоматическое отключение при перенапря- жении, В 35 12 Напряжение холостого хода в нестабилизи- рованном режиме, В 30 АЭРОДРОМНЫЕ ВЫПРЯМИТЕЛИ 7
  • 34.
    34 группа компаний «интеллектуальныемашины» Защиты выпрямителя Программные защиты Аппаратные Перегрузка по суммарному току устройства Защита от коротких замыканий и длительной перегрузки в силовой части Перегрузка по току отдельного выпрямителя Защита от длительного превышения тока и коротких замыканий в цепей управления, индикации и питания блока управления Превышение напряжения на выходе отдельного выпрямителя, превышающее допустимое значение Несимметричное потребление тока (перекос фаз) Ограничение тока на заданном уровне Принцип работы выпрямителя Стабилизация заданного значения напряжения, функции защит, управление тиристорами, осуществляются с помощью блока управления, представляющего собой программируемый контроллер. Для уменьшения пульсаций выпрямленного напряжения на выходе выпрями- тельных мостов стоят R-C-L фильтры. Тип ВА-1х750-28.5 ВА-2х750-28.5/57 АВ-2М-2х400-28.5 Кол-во каналов 1 2 2 Исполнение Стационарный Стационарный Мобильный Номинальный ток нагрузки 750А 750А 400А Номинальное напряжение нагрузки 28.5В 28.5В 57В при последователь- ном включении каналов 28.5В 57В при последователь- ном включении каналов Напряжение питания ввода 3-ф ~380В c нейтралью 3-ф ~380В c нейтралью 3-ф ~380В c нейтролью Фото
  • 35.
    35 АЭРОДРОМНЫЕ СТАЦИОНАРНЫЕ РАСПРЕДЕЛИТЕЛЬНЫЕ КОЛОНКИ8 Аэродромные стационарные электрораспределительные колонки СК-100, СК-60, СК-15 предназначены для обеспечения электропитанием передвижных наземных электроагре- гатов, применяемых при оперативном техническом обслуживании воздушных судов на местах стоянок и перронах. Колонки выполнены в виде четырех-/шестигранных металли- ческих шкафов. При производстве применяются аппараты защиты и электротехнические изделия только известных мировых брендов. На крыше шкафа уста- новлена аппаратура заградительного огня с крас- ным фильтром и светодиодной красной лампой. Комплектация Комплектация колонок осуществляется согласно требованиям Заказчика: • Аппараты защиты: - Количество выключателей; - Количество полюсов выключателей; - Защитные свойства выключателей (номинальный ток, характеристика). • Разъёмы подключения: - Количество штепсельных разъёмов; - Тип разъёмов. • Система питания и заземления/зануления (TN-S, TN-C и т.п.). • Степень защиты корпуса (IP54, IP65). • Количество граней корпуса и расположение оборудования на гранях. • Комплектация кабельной продукцией и ответными частями разъёмов.
  • 36.
    36 группа компаний «интеллектуальныемашины» Опции • Оснащение узлами коммерческого учёта электроэнергии с передачей показаний счётчиков по интерфейсам связи, протоколированием сеансов работы. • Антиконденсатная система. • Установка дополнительных защит: - Соответствие заданным критериям качества питающей сети (частота, допустимые максимальные и минимальные напряжения, перекос фаз по току и напряжению). • Дистанционное управление нагрузками с помощью сервисного ПО. Возможности: - Индивидуальное отключение/включение питания каждого разъёма нагрузки; - Индивидуальный учёт электроэнергии для каждой нагрузки; - Передача данных по RS485 или Ethernet (в т.ч. по беспроводному интерфейсу Wi-Fi); - Дистанционное включение/отключение заградительного огня. • Управление заградительным огнём дистанционно, по датчику освещённости и (или) по расписанию.
  • 37.
    37 ВЫПРЯМИТЕЛИ СЕРИИ ГАЛС ДЛЯЭЛЕКТРОТЕХНОЛОГИИ (ГАЛЬВАНИКА, ЭЛЕКТРОЛИЗ) 9 Выпрямители серии ГАЛС предназначены для питания постоянным током стан- ков электрохимической обработки металлов, а также питания других потребителей постоянного тока. Выпрямители серии ГАЛС работают под управлением специализированного цифрового контроллера DExS.GALS, который обеспечивает точную стабилизацию выходных параметров выпрямителя и широкий диапазон регулирования. В зависимости от требуемых выходных значений Заказчикам предлагаются тири- сторные выпрямители моделей ГАЛС-1 или выпрямители на базе высокочастотных преобразователей ГАЛС-HF.
  • 38.
    38 группа компаний «интеллектуальныемашины» ФУНКЦИИ ЗАЩИТ Выпрямители обеспечивают следующие виды защит: • от внутренних коротких замыканий и внешних коротких замыканий со стороны посто- янного тока • от длительных перегрузок • от замыканий полюсов на землю (контроль изоляции) • от перенапряжений • от исчезновения или недопустимого снижения питающего напряжения • от перекоса фаз питающей сети (встроенный анализатор качества питающей сети) • от коммутационных помех • от повреждения системы охлаждения • ограничение тока в режиме стабилизации напряжения • ограничение напряжения в режиме стабилизации тока Индивидуальный контроль электролизных ячеек Выпрямитель позволяет контролировать параметры до 255 ячеек с помощью дистанци- онных датчиков. Состав измеряемых параметров и количество датчиков определяется в Техническом Задании. Выпрямители могут оснащаться пультом дистанционного управления и выносной пане- лью приборов.
  • 39.
    39 9. ВЫПРЯМИТЕЛИ СЕРИИГАЛС ДЛЯ ЭЛЕКТРОТЕХНОЛОГИИ Работа выпрямителя Выпрямитель допускает работу в ручном режиме и автоматическом. В любом режиме, выпрямитель стабилизирует заданный параметр (ток или напряжение), осуществляет функции защит и индикации параметров работы выпрямителя. Управление выпрямителем может осуществляться оператором, как от местного, так и дистанционного пульта, оснащённых панелями оператора DExS.OP с русифицированным интерфейсом. Кроме текущих параметров работы выпрямителя, панель оператора предоставляет доступ к журналу событий, в котором записаны осциллограммы срабатывания защит и действия оператора при ручном управлении. Ёмкости памяти журнала событий хватает на 30 суток непрерывной записи. Технологу доступен дистанционный контроль и управление по интерфейсам связи. Все интерфейсы имеют возможность взаимного дублирования. Способ передачи данных указывается при заказе (устанавливаются соответствующие сетевые карты). Доступны следующие способы: Ethernet Modbus TCP/IP и RS485 Modbus RTU. Также возможно управ- ление по цепям 4..20мА (непрерывное управление) либо дискретными сигналами. Возможности технологического программирования GLS-программа однозначно определяет работу выпрямителя для обеспечения требо- ваний технологического процесса. Регулируемой величиной является ток, напряжение, плотность тока в любых комбинациях: на одном участке программы выпрямитель может стабилизировать ток, на другом плотность тока, на третьем напряжение и так далее. Задан- ная форма регулируемой величины может быть абсолютно любой Среда разработки технологических программ GALS позволяет легко создавать программы (изменение во времени тока, напряжения, плотности) любой сложности и длительности с помощью огибающих линий и заполнения обозначенных площадей импульсами произвольной формы в любых комбинациях Формат GLS-программ похож на музыкальные файлы, выпрямитель рассматрива- ется как проигрыватель с кнопками PLAY, STOP, PAUSE и элементами выбора файла для воспроизведения. Создание технологических программ в среде GALS Результирующая GLS-программа
  • 40.
    40 группа компаний «интеллектуальныемашины» 9.1. ТИРИСТОРНЫЕ ВЫПРЯМИТЕЛИ Выпрямители тиристорные ГАЛС предназначены для гальваники, электролиза, а также любых других потребителей постоянного тока до 3150А. Силовая часть выпрямителей – тиристорный трёхфазный мост. Охлаждение: • воздушное (естественное/принудительное); • жидкостное (водяное/масляное). Отличительные особенности: • Система управления на базе специали- зированного PLC (программируемого контроллера DExS.GALS). • Выполнение технологических GLS-программ, записанных на SD-карту контроллера. Загрузка технологических программ по интерфейсам связи. • Разработка технологических GLS-программ в удобной графической оболочке. • Информатизация: дистанционный мониторинг и управление выпрями- телем по интерфейсам связи, в т.ч. Ethernet. • Возможность подключения до 255 дополнительных внешних блоков измерения параметров ванн (электро- лизных ячеек). Количество и состав измеряемых параметров определяется Заказчиком в техническом задании. • Многоточечный контроль темпера- туры во всех критически важных узлах выпрямителя. • Встроенный анализатор качества питающей сети. • Автоматический, непрерывный контроль изоляции нагрузки.
  • 41.
    41 Импульсные выпрямители ГАЛС-HFпредназначены для гальваники, электролиза, а также любых других потребителей постоянного тока до 300А. Силовая часть выпрямителей – высокочастотный преобразователь. Охлаждение воздушное принудительное. 9. ВЫПРЯМИТЕЛИ СЕРИИ ГАЛС ДЛЯ ЭЛЕКТРОТЕХНОЛОГИИ ВЫПРЯМИТЕЛИ НА БАЗЕ 9.2 ВЫСОКОЧАСТОТНЫХ ПРЕОБРАЗОВАТЕЛЕЙ Отличительные особенности: • Компактные размеры. • Система управления на базе специализиро- ванного PLC (программируемого контроллера DExS.GALS). • Выполнение технологических GLS-программ, записанных на SD-карту контроллера. Загрузка технологических программ по интер- фейсам связи. • Разработка технологических GLS-программ в удобной графической оболочке. • Информатизация: дистанционный мониторинг и управление выпрямителем по интерфейсам связи, в т.ч. Ethernet. • Возможность подключения до 255 дополни- тельных внешних блоков измерения параме- тров ванн (электролизных ячеек). Количество и состав измеряемых параметров определя- ется Заказчиком в техническом задании. • Многоточечный контроль температуры во всех критически важных узлах выпрямителя. • Встроенный анализатор качества питающей сети. • Автоматический, непрерывный контроль изоляции нагрузки. Без дополнительных плат системы управления, выпрямитель обеспечивает: 1. подачу тока в диапазоне от 0 до 300 А, и напряжения в диапазоне 0-сколько вольт?; 2. стабилизация заданного тока или напряжения с точностью не ниже 2%; 3. Режимы выпрямителя: • стабилизация тока; • стабилизация напряжения. 4. ограничение максимального тока и напряжения; 5. непрерывный автоматический контроль температуры силовых частей выпрямителя.
  • 42.
    42 группа компаний «интеллектуальныемашины» АСПИРАЦИОННОЕ ОБОРУДОВАНИЕ10 Цифровые блоки управления тиристорными агрегатами питания высоковольтных электрофильтров. 10.1. БУ ЭФИ (EFi.Th) БЛОК УПРАВЛЕНИЯ ТИРИСТОРНЫМ АГРЕГАТОМ ПИТАНИЯ ВЫСОКОВОЛЬТНОГО ЭЛЕКТРОФИЛЬТРА Цифровые контроллеры Efi.Th предназначены для автоматического управления агрегатами питания высоковольтных электрофильтров всех типов, имеющих тиристорный (симисторный) регулятор напряжения. Контроллеры устанавливаются вместо анало- говых устройств управления в агрегаты питания высоковольтных электрофильтров с номиналь- ным напряжением 80-110кВ и номинальным током от 100 до 2000мА, к которым относятся АТФ, АТПОМ, ОПМД, АПТД российского производства. ПДУ. Возможность удаления до 1200 м В процессе работы, контроллер осуществляет: • Автоматическое управление полем электрофильтра в функции поддержания его на максимальном уровне с ограничением тока; • Защиту регулятора напряжения и электродов электрофильтра; • Сигнализацию и индикацию режимов работы оборудования электрофильтра, с помощью контактов статусных реле, светосигнальной аппаратуры на двери шкафа управления и на экране пульта, местного и дистанционного; • Интеграцию электрофильтра в АСУ ТП. Функции контроллера • Управление одним агрегатом питания электрофильтра АТФ, АТПОМ, ОПМД, АПТД или другим, со схожими параметрами датчиков тока и напряжения; • Ручное, автоматическое (оптимизация по току) и дистанционное ограничение среднего тока; • Включение/отключение (ПУСК/СТОП) с помощью местного или дистанционного переключателя или с помощью команды передаваемой по интерфейсам связи;
  • 43.
    43 10. АСПИРАЦИОННОЕ ОБОРУДОВАНИЕ • Управление встряхиванием; • Адаптивное регулирование частоты искровых пробоев и величины умень- шения импульсного тока после пробоя; • Быстрое возобновление напряжения поля после пробоя; • Интеграция в АСУ ТП по интерфейсам RS485 протокол Modbus RTU; • Диагностика состояния силовых элементов; • Хранение уставок параметров на отдельной плате для быстрого ввода резерва и смены параметров при изменении технологического процесса; • Отображение на экране пульта текущих параметров агрегата, с возможностью изменения уставок авторизованным специалистом (требуется пароль). Блок управления БУ ЭФИ (EFi.Th) Технические характеристики: Основные параметры: Питание ~220B ±30% 50Гц 15Вт Габариты Длина 195 мм • Ширина 105 мм • Высота 60 мм Вес 1,5 кг Температура окружающей среды от -40˚С до +50˚С Защита от воды и пыли При поставке для установки в шкаф агрегата При поставке для крепления вне шкафа агрегата IP00 IP54 Импульсы зажигания тиристорами Минимальная длительность 30 эл.град Амплитуда импульса 1500мА при нагрузке 25 Ом Входные сигналы Синхронизация ~80-630B, номинальное значение ~380B Датчик напряжения Номинальное напряжение 255В Импульсная перегрузка 500В (1мс) Датчик тока (на стороне высокого напряжения) 0-100В (номинал +25В) Импульсная перегрузка 500В (1мс) Вспомогательный датчик тока (шунтовой) 0...140мВ (номинал 75мВ) Дискретные сигналы Количество: 3 Напряжение, подаваемое на контакт =22-36В Ток замкнутым контактом >8мА Выходные сигналы Дискретные выходы Количество: 3 • Напряжение =24В • Ток =100мА Коммуникации Интерфейсы Количество: 2 Интерфейс: RS485 Протокол: Modbus RTU Скорость: 1200-11520 бит/сек Изоляция: 3кВ
  • 44.
    44 группа компаний «интеллектуальныемашины» 10.2. EFi.Th ШКАФ УПРАВЛЕНИЯ АГРЕГАТОМ ПИТАНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ФИЛЬТРА Шкаф управления агрегатом питания электростатического фильтра EFi.Th предназна- чен для модернизации всех видов агрегатов питания электростатических высоковольтных фильтров. Данная модель в основном используется для обновления агрегатов с магнит- ными усилителями. Устройство выпускается в виде законченного изделия содержащего цифровую систему управления, силовую часть агрегата, органы управления и индикации. EFi.Th – содержит встроенный тиристорный модуль и силовой выключатель. Для агрегатов с магнитными усилителями EFi.Th полностью заменяет силовую схему. При обновлении тиристорных агрегатов, устаревшие тиристоры шунтируются перемычки. Подключение обратных связей по току и напряжению аналогично регуляторам предыдущего поколения, добавлен контроль тока на входе агрегата. Преимущества: • разработано и произведено в России; • снижение содержания ПДК выбросов вредных веществ до 50 % (в сравнении с устройствами других производителей); • лучшее соотношение цена/качество; • простота в установке и обслуживании; • современный дизайн и эргономика; • степень защиты шкафа до IP66; • снижение энергопотребления за счет реали- зации современных алгоритмов управления; • быстрое резервирование контроллеров, используя ключ параметров; • интеграция в АСУ ТП (RS485 Modbus RTU); • осциллографирование в режиме реального времени с записью в энеронезависимую память и журнал аварийных событий; • возможность конфигурации выходных и входных сигналов по требованию заказчика.
  • 45.
    45 Технические характеристики: Основные параметры: Требованиек питанию системы управления ~220B ±30% 50Гц 15Вт Требования к питанию силовой части Ток 320А Напряжение 380В ± 30% 50Гц Габариты Длина 360 мм Ширина 403 мм Высота 1050 мм Вес 50 кг Температура окружающей среды от -40˚С до +50˚С Защита от воды и пыли IP22 Импульсы зажигания тиристорами Минимальная длительность 30 эл.град Амплитуда импульса 1500мА при нагрузке 25 Ом Входные сигналы Синхронизация ~80-630B, номинальное значение ~380B Датчик напряжения Номинальное напряжение 255В Импульсная перегрузка 500В (1мс) Датчик тока (на стороне высокого напряжения) 0-100В (номинал +25В) Импульсная перегрузка 500В (1мс) Вспомогательный датчик тока (шунтовой) 0...140мВ (номинал 75мВ) Дискретные сигналы Количество: 5 Напряжение подаваемое на контакт =22-36В Ток замкнутым контактом >8мА Датчик запыленности 4 – 20 мА Выходные сигналы Дискретные выходы Количество: 6 Напряжение =4В Ток =100мА Коммуникации Интерфейсы Количество: 2 Интерфейс: RS485 Протокол: Modbus RTU Скорость: 1200-11520 бит/сек Изоляция: 3кВ USB A - B Количество встряхивателей до 2 – х шт Осциллограмма работающего электрофильтра
  • 46.
    46 группа компаний «интеллектуальныемашины» 10.3. EFi.SinWave. ШКАФ УПРАВЛЕНИЯ АГРЕГАТОМ ПИТАНИЯ ЭЛЕКТРОСТАТИЧЕСКОГО ЭЛЕКТРОФИЛЬТРА. Шкаф управления агрегатом питания электростатического фильтра EFi.SinWave является сложным изделием силовой электроники и предназначен для модернизации всех видов агрегатов питания электростатических высоковольтных фильтров. Данная модель в основном используется для повышения эффективности существующих электрофильтров за счёт питания повышающего трансформатора синусоидальным напряжение регулируемой амплитуды. Применённоетехническоерешениепозволяетснизитьколичествопаразитных пробоев (вызывных dU/dT входного напряжения), тем самым повысив напряжение на электродах электрофильтра, что в свою очередь приводит к повышению эффективности фильтрации Преимущества: • снижение содержания ПДК выбросов вредных веществ до 75 % (в сравнении с устройствами других производителей); • простота в установке и обслуживании; • современный дизайн и эргономика; • степень защиты шкафа до IP66; • снижение энергопотребления за счет реализации современных алгоритмов управления; • быстрое резервирование контроллеров, используя ключ параметров; • интеграция в АСУ ТП (RS485 Modbus RTU); • осциллографирование в режиме реального времени с записью в энеронезависимую память и журнал аварийных событий; • возможность конфигурации выходных и входных сигналов по требованию заказчика. EFi.SinWave – содержит энергоэффективный преобразователь позволяющий питать транс- форматор агрегата синусоидальным напря- жением регулируемой амплитуды, тем самым повышает КПД трансформатора. Существующие силовые тиристоры заменяются перемычкой, преобразователь включается в разрыв между выключателем и трансформатором. Подклю- чение обратных связей по току и напряжению аналогично регуляторам предыдущих поколе- ний. Дополнительно измеряется ток в первич- ной обмотке трансформатора.
  • 47.
    47 Осциллограммы работающего электрофильтра Техническиехарактеристики: Основные параметры: Требование к питанию системы управления ~380B ±30% 50Гц Требования к питанию силовой части Ток 160А Напряжение 380В ± 30% 50Гц Габариты Длина 590 мм Ширина 503 мм Высота 1092 мм Вес 100 кг Температура окружающей среды от -10˚С до +50˚С Защита от воды и пыли IP20 Входные сигналы Перегрев трансформатора Сухой контакт Датчик напряжения (на стороне высокого напряжения) Номинальное напряжение 255В Импульсная перегрузка 500В (1мс) Датчик тока (на стороне высокого напряжения) 0-100В (номинал +25В) Импульсная перегрузка 500В (1мс) Дискретные сигналы Количество: 5 Напряжение подаваемое на контакт =22-36В Ток замкнутым контактом >8мА Вход датчика запыленности 4 – 20 мА Выходные сигналы Дискретные выходы Количество: 3 Сухой контакт Коммуникации Интерфейсы Количество: 1 Интерфейс: RS485 Протокол: Modbus RTU Скорость: 1200-11520 бит/сек Изоляция: 3кВ USB A - B Количество встряхивателей до 2 – х шт
  • 48.
    48 группа компаний «интеллектуальныемашины» 11 ИНВЕРТОРНАЯ НАГРУЗКА ДЛЯ ИСПЫТАНИЙ ДИЗЕЛЬ-ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА При испытаниях дизель-генераторов постоянного тока возникает проблема утилизации мощности, вырабатываемой генератором постоянного тока. С помощью инвертора ведо- мого сетью получаемую энергию можно рекуперировать в сеть предприятия. Для персонала испытательной станции инвертор представляет собой бесступенчатую управляемую электронную нагрузку. Причём испытание генератора можно проводить как в ручную (задавая мощность нагрузки и скорость вращения двигателя), так и автоматически по заданной испытателем программе с протоколированием испытаний. Структура предлагаемого оборудования: Инвертор представляет собой два последовательно включённых тиристорных инвер- тора (12-пульсная схема для повышения качества возвращаемой энергии), подключённых к сети через два масляных трансформатора с сетевыми обмотками 6кВ, которые парал- лельно подключены к сети предприятия. Энергетические характеристики Для повышения качества возвращаемой энергии: один из инверторов подключается к сети через трансформатор со схемой соединения Y/Y (звезда-звезда), второй – через трансформатор Y/Δ (звезда-треугольник) Для обеспечения широкого диапазона нагрузок при испытании дизель-генераторов, и высокого коэффициента мощности схемы, первичные обмотки трансформаторов имеют отпайки, которые подключаются к инверторам вакуумными контакторами в функции повы- Рис.1. Структура инвертора для испытания дизель-генератора
  • 49.
    49 11. ИНВЕРТОРНАЯ НАГРУЗКАДЛЯ ИСПЫТАНИЙ ДИЗЕЛЬ-ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА шения коэффициента мощности. А именно, при работе генератора на напряжении до 400В, подключены отпайки с низким напряжением, при работе свыше 400В, подключены отпайки с большим напряжением (800В) Так же, повышая напряжение в звене постоянного тока, с помощью воздействия на канал возбуждения генератора улучшается коэффициент мощности во всём диапазоне работы инвертора. По результатам моделирования, при работе на одной отпайке трансформаторов, данная система обеспечивает следующие показатели коэффициента мощности по нагрузочной диаграмме: Рис.2. Коэффициент мощности в зависимости от нагрузки генератора при работе на одной отпайке трансформаторов Благодаря двум инверторам и группам соединения трансформаторов, форма тока прибли- жена к синусоидальной: Рис.3. Форма выходного тока «---» и напряжения «---» инвертора
  • 50.
    50 группа компаний «интеллектуальныемашины» Конструкция инвертора: Рис.4. Расположение оборудования 1. Шкаф ввода постоянного напряжения от генератора. В вентилируемом защитном кожухе расположены: a. L – индуктивность b. Д – блокирующий диод c. КО – контактор опробования d. RO – резистор опробования Для фазирования инверторов с сетью введён режим опробования, в котором инвер- торы работают в качестве выпрямителей на нагрузку. Нагрузкой выступает нагру- зочный резистор RO, RO – подключается с помощью контактора КО. Для того, чтобы напряжение инверторов в режиме опробования или при неисправности инверторов не поступало в якорь генератора, установлен блокирующий диод Д. 2. Шкаф управления содержит систему управления СУ. 3. Шкаф инвертора 1 (И1): a. И1 – тиристорный инвертор. b. К1 – вакуумный контактор отпайки вторичной обмотки трансформатора Т1. c. К2 – вакуумный контактор вторичной обмотки трансформатора Т1. d. Система принудительного воздушного охлаждения с мониторингом температуры элементов силовой части. 4. Шкаф инвертора 2 (И2): a. И2 – тиристорный инвертор. b. К3 – вакуумный контактор отпайки вторичной обмотки трансформатора Т2. c. К4 – вакуумный контактор вторичной обмотки трансформатора Т2. d. КИ2 – контактор шунтирования инвертора 2 (И2. включается в режиме работы генератора на мощности менее 50% для повышения коэффициента мощности. e. Система принудительного воздушного охлаждения с мониторингом температуры элементов силовой части. 5. Трансформатор Т1 маслонаполненный трансформатор Y/Y первичная обмотки 800В с отпайкой 400В, сетевая обмотка 6кВ.
  • 51.
    51 6. Трансформатор Т2маслонаполненный трансформатор Y/Δ первичная обмотки 800В с отпайкой 400В, сетевая обмотка 6кВ. 7. Шкаф сетевого вакуумного выключателя Q (устройство 6кВ). 8. Над трансформаторами расположена секция шин. Трансформаторы и секция шин, расположены в вентилируемом защитном кожухе. Предлагаемое оборудование Модель Особенности ИВС-6.3-1000-1000 Тиристорный инвертор ведомый сетью 1000В, 1000А в комплекте с со- гласующими трансформаторами для рекуперации энергии в сеть 6.3кВ Предусмотрен режим опробования (проверка исправности инвертора в режиме выпрямителя) 11. ИНВЕРТОРНАЯ НАГРУЗКА ДЛЯ ИСПЫТАНИЙ ДИЗЕЛЬ-ГЕНЕРАТОРОВ ПОСТОЯННОГО ТОКА
  • 52.
    52 группа компаний «интеллектуальныемашины» 12 УСТРОЙСТВА ПУСКОВЫЕ ТИРИСТОРНЫЕ УПТФ Тиристорные пусковые устройства серии УПТФ для асинхронных двигателей с фазным ротором предназначены для плавного пуска механизмов с большими маховыми массами (ленточные конвейеры большой протяженно- сти, мельницы, прессы, дробилки и т.п.), рабо- тающих в тяжелых условиях эксплуатации (в шахтах, на горнодобывающих комбинатах и т.п.), повышая их надежность и долговечность работы. Устройства обеспечивают: • Плавный бесступенчатый пуск асинхронного двигателя с фазным ротором до номинальной скорости путем введения в цепь ротора пусковых сопротивлений с закороткой ротора по окончанию пуска; • Ручное регулирование скорости вращения двигателя (например, во время проведения ремонтных работ); • Защиты электродвигателя. Система управления УПТФ представляет собой цифровой контроллер, выполняющий следующие функции: • Режимы работы «РУЧНОЙ» и «АВТОМАТ»; • Автоматическое определение направления вращения поля ротора (прямое, обратное); • В режиме «АВТОМАТ» плавное изменение регулируемого параметра (частоты поля ротора) с заданным уставкой темпом, переключение ступеней УПТФ согласно уставкам, по достижении максимальной заданной скорости замыкание силового контактора, шунтирующего ротор двигателя; • В режиме «РУЧНОЙ» регулирование угла открытия тиристоров с помощью сигнала 0-24V; • Резервирование уставок параметров в съёмном модуле энергонезависимой памяти; • Подключение к контроллеру через USB для наладки; • Подключение к АСУ ТП: 2 x MODBUS RTU RS485 1200…115200BPS; • Защиты: - от сверхтоков по фазам ротора; - от перегруза по токам ротора (токово-временная); - от перегрева пусковых резисторов (дискретный сигнал с термореле); - от сбоя синхронизации; - от неисправности шунтирующего ротор контактора; - от неудачного запуска двигателя.
  • 53.
    53 12. УСТРОЙСТВА ПУСКОВЫЕТИРИСТОРНЫЕ УПТФ • Связь со схемой управления двигателем посредством статусных реле: - K1 – разрешение от силовой ячейки на пуск двигателя; - K2 – разрешение от контроллера на пуск двигателя. Структура условного обозначения Состав устройства: Устройство состоит из двух шкафов, расположенных на одной раме: • Шкафа тиристорного пускового (ШТ); • Шкафа пусковых сопротивления (ШС). В шкафу тиристорном пусковом установлены: • Силовая часть, собранная на охладителях: - трёхфазный тиристорный мост (регулирование тока пусковых сопротивлений); - шунтирующие тиристоры (шунтировка ступеней пусковых сопротивлений); Силовая часть имеет датчики температуры охладителей. • Шунты измерения тока ротора; • Шунт измерения тока выпрямителя; • Роторный разрядник (для снятия перенапряжений при отключении не зашунтирован- ного ротора); • Шунтирующий контактор; • Реле включения шунтирующих тиристоров; • Статусные реле; • Система управления DExS.UPTF. На двери шкафа размещены: • Щитовые приборы; • Индикаторы: - Готовность - Разрешение пуска - Авария - Перегрев - Перегруз - Максимальный ток - Неисправность контактора • Панель оператора; • Органы управления;
  • 54.
    54 группа компаний «интеллектуальныемашины» • Ключ разрешения пуска; • Кнопки «ПУСК/СТОП»; • Переключатель режима «АВТО/РУЧНОЙ» («АВТО» - автоматический разгон от нулевой скорости до номинальной. «РУЧНОЙ» - скорость регулируется потенциоме- тром, при этом работа происходит на всех ступенях пусковых сопротивлений»; • Потенциометр ручного задания скорости (в режиме «РУЧНОЙ»); • Кнопка сброса защит. В шкафу пусковых сопротивлений, установлены блоки резисторов и датчик темпе- ратуры. Шкаф пусковых сопротивлений состоит, в зависимости от рассеиваемой мощности, из одного или двух шкафов. Структурная схема устройства
  • 55.
    55 12. УСТРОЙСТВА ПУСКОВЫЕТИРИСТОРНЫЕ УПТФ Основные модели и технические характеристики: Тип устройства Мощность двигателя, кВт Ток стато- ра, А Ток ро- тора, А Напря- жение ротора, В Габариты (ШхГхВ), мм Кол- во ШС УПТФ-100Д-380-УХЛ4-IP32- 100-В 55 100 100 380 ШТ 800х600х1800 0 УПТФ-160Д-380-УХЛ4-IP32- 160-В 75 160 160 380 УПТФ-250Д-380-УХЛ4-IP32- 160-В 75 160 250 380 УПТФ-250Д-380-УХЛ4-IP32- 250-В 132 250 250 380 УПТФ-400Д-380-УХЛ4-IP32- 250-В 132 250 400 380 УПТФ-400Д-380-УХЛ4-IP32- 400-В 200 400 400 380 УПТФ-400Д-660-УХЛ4-IP32- 630-В 315 630 400 660 ШТ 800х600х1800 ШС 800х600х1800 1 УПТФ-630Д-380-УХЛ4-IP32- 630-В 315 630 630 380 ШТ 800х600х1800 2 УПТФ-630Д-660-УХЛ4-IP32- 630-В 660 630 630 660 2 УПТФ-100Д-380-УХЛ4-IP32 55 - 100 380 1 УПТФ-160Д-380-УХЛ4-IP32 75 - 160 380 1 УПТФ-250Д-380-УХЛ4-IP32 132 - 250 380 ШТ 600х600х2000 ШС 800х600х2000 1 УПТФ-400Д-380-УХЛ4-IP32 200 - 400 380 1 УПТФ-400Д-660-УХЛ4-IP32 320 - 400 660 1 УПТФ-630Д-1000-УХЛ4-IP20 630 - 630 1000 2 УПТФ-630Д-1500-УХЛ4-IP20 1000 - 630 1500 2 УПТФ-1000Д-1000-УХЛ4-IP20 1000 - 1000 1000 2 УПТФ-1000Д-1500-УХЛ4-IP20 1600 - 1000 1500 2 УПТФ-1600Д-1000-УХЛ4-IP20 1600 - 1600 1000 2 УПТФ-1600Д-1500-УХЛ4-IP20 2000 - 1600 1500 2
  • 56.
    56 группа компаний «интеллектуальныемашины» 13 УСТРОЙСТВА ПУСКОВЫЕ РОТОРНЫЕ УПРФ Устройства пусковые роторные предназначены для пуска асинхронных двигателей серии АКБ подъемных лебедок буровых станков. Устройства обеспечивают пуск с помо- щью ступенчатого пускового сопротивления. Переключение ступеней пускового сопротив- ления производится в функции времени. Структура условного обозначения УПРФ: Основные параметры: Номинальное линейное входное напряжение ротора, В, не более 1050 Номинальный ток ротора, А, не более 1500 Количество ступеней пускового сопротивления 6 Номинальное напряжение цепи управления, В 220 (50Гц) Габаритные размеры (длина х ширина х высота), мм, не более Зависит от исполнения Устройство обеспечивает: • Пуск асинхронного фазного двигателя при подъеме лебедки с переключением секций пускового сопротивления в функции времени; шунтирование ступеней пускового сопротивления производится контакторами; • Пуск двигателя при спуске лебедки без переключения секций пускового сопротивления; • Отключение реле времени первой ступени (начало пускового режима) производится по сигналу включения двигателя. Защиты УПРФ: • от затянувшегося пуска; • от короткого замыкания в силовых диодах; • от коммутационных перенапряжений в цепях ротора. Устройство обеспечивает сигнализацию: • включения ступеней пускового сопротивления; • наличия оперативного напряжения 220 В 50 Гц; • включения режима опробования; • включения защиты; • включения реле защиты; • включения последнего контактора (включения последней ступени). Устройство УПРФ содержит схему опробования при отключенной статорной цепи двигателя.
  • 57.
    57 АСИНХРОННО-ВЕНТИЛЬНЫЙ КАСКАД DEXS.AVK 14 Экономичноерегулирование скорости асинхронных двигателей с фазным ротором Асинхронные двигатели с фазным ротором (АДФР), это машины двойного питания, и при должном управлении очень экономичны. Наметившаяся тенденция подключения АДФР как двигателей с короткозамкнутым ротором и управление ими от частотного преоб- разователя, лишает АДФР главного преимущества, возможности возврата энергии сколь- жения в сеть.
  • 58.
    58 группа компаний «интеллектуальныемашины» Предлагаем вернуться к регулированию скорости вращения АДФР в диапазоне 1:50, по схеме асинхронно-вентильного каскада (АВК) с усовершенствованной системой управления. АВК значительно проще и дешевле частотного преобразователя, особенно для высоко- вольтных машин. Свойственный АВК низкий коэффициент мощности преодолён активным фильтркомпенсирующим устройством на выходе инвертора. Обновлённые асинхронно-вентильные каскады применяются для регулирования скорости двигателей: механизмов подъёма и перемещения кранов, шахтных подъёмов, насосов, мельниц и т.п. Преимущества Модульная конструкция позволяет оптимизировать стоимость устройства за счёт выбора только необходимых функций Весь спектр защит двигателя и инвертора Интеграция в АСУ ТП MODBUS RTU, MODBUS TCP/IP, PROFIBUS DP Регистратор событий: запись осциллограмм событий в энергонезависимую память с учётом реального времени. Количество осциллограмм ограничено ёмкостью SD-карты памяти Сбор статистических данных за всю историю работы инвертора
  • 59.
  • 60.
