요술지팡이 양방향 인터넷 방송 솔루션에 대한 안내 - 사용자 정보에 따라 개별방송, 개별광고 송출이 가능한 솔루션

1. 양방향 “인터넷 방송” 솔루션
(주)요술지팡이

2.  인터넷을 통해 방송영상을 송출하는 솔루션입니다.
 보유한 동영상을 시간편성하여 송출할 수 있습니다.
 외부 Live 방송을 재중계하여 편성할 수 있습니다.
 실시간으로 긴급 방송을 편성하거나 광고 송출도 가능합니다.
 PC및 모바일단말(안드로이드,아이폰) 에서 재생할 수 있습니다.
양방향 방송이란...
사용자의 프로화일(나이,지역,취미,위치)등에 근거한
개별 방송 또는 특화 광고 송출이 가능한 시스템

3. 기존
인터넷방송 시스템
Mayple Cast

4.  방송 채널 무제한 확장이 가능
 Push기술을 사용하여, 멀티캐스팅 지원
 아마존클라우드 기반으로 다국어서비스 가능
 컨텐츠 보안 제공
 접근제어, 동일아이디 중복접근 차단
 사용자 정보에 근거한 맞춤형 광고제공 가능
 실시간 메타정보 송출
 실시간 편성,긴급자막, 광고 송출
 크롬/FF/사파리등 크로스브라우저 지원
 안드로이드/아이폰계열의 스마트폰,테블릿 지원
 SW 확장이므로 확장 및 축소가 자유로움
 한시적인 서비스확장에 유리

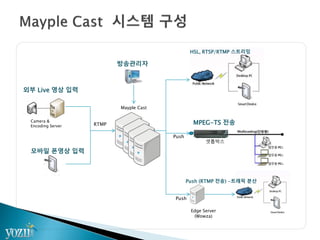

5. Mayple Cast
외부 Live 영상 입력
HSL, RTSP/RTMP 스트리밍
MPEG-TS 전송
방송관리자
Camera &
Encoding Server
Push
Push (RTMP 전송) -트래픽 분산
Push
Edge Server
(Wowza)
셋톱박스
모바일 폰영상 입력
RTMP

6. 3
채널편성
Encoding
영상입력1
Recoding
영상입력 n 채널편성
PC사용자
Smart Device
Storage
(콘텐츠)
편성(채널,광고)
Streaming-1
Streaming-2
Streaming-3
Streaming-n
영상처리 송출,사용자
광고서버
Network
채널편성
1.Encoding : 영상입력을 스트리밍으로
변환
2.Recoding : 입력영상을 녹화
3. Transcoding : 적절한크기,해상도로
변환
4.Mixing : 입력영상 합성,로고,자막삽입
Storage
(콘텐츠)
송출
Streaming
Mixing
영상처리
트랜스코딩
1.채널편성 : vod,live 신호를 편성시간
송출
2.긴급방송 : 편성 중 긴급한 방송임의 송
출
3.자막송출 : 편성 중 자막 및 로고 삽입
4. 트랜스코딩 : 사용자 환경을 고려한 다
양한 비트레이트 영상 송출
5. 시스템 연동 : 타시스템 컨텐츠,메타정
보의 자동연동
6. WatchDog : 서버 헬스체크,복구
광고편성
1.광고편성 : 채널편성에 광고편성 추가
송출
2.수동광고 : 오페레이터에 의한 수동 광
고송출
3.광고서버연동 : 실시간으로 광고서버
(VAST) 연동을 통한 광고송출
4. 메타정보 : 영상, 광고 Meta data를 전
달, 사용자 정보 수집
5. 커뮤니케이션 : 고객정보 반응협광고편
성
1.시스템확장 : 서버확장,축소의 유연성
2. 멀티캐스팅 : 원격서버에 스트리밍 푸쉬
전송
3. Adaptive : 사용자환경에 따른 해상도
자동최적화 송출
4. Nscreen : 모바일,PC별 다양한 기기 스
트리밍 지원
5. 개인화: 반응형 방송송출
사용자

7. 컨텐츠관리 FTP 업로드 인코딩 트랜스코딩
메타정보
추출
컨텐츠관리 컨텐츠 보안
VOD편성 스케쥴 관리 VOD편성 헬스체크
보안관리라이브편성 스케쥴 관리 라이브편성
수동편성
채널
믹싱관리
실시간
트랜스코딩
푸쉬관리
메타송출 VAST연동
Instream
관리
보안관리
광고편성 편성자동입력
채널관리 자막관리
계정관리 카테고리 백업서비스관리 로그관리
채널통계 컨텐츠통계 트래픽통계관리 방문자
부가기능기본기능
녹화관리
PC플레이어
(하이브리드)
모바일플레이어
안드로이드
Application플레이어 아이폰
Application
캡처차단
영상포맷설정

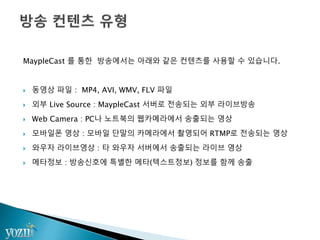

8. MaypleCast 를 통한 방송에서는 아래와 같은 컨텐츠를 사용할 수 있습니다.
 동영상 파일 : MP4, AVI, WMV, FLV 파일
 외부 Live Source : MaypleCast 서버로 전송되는 외부 라이브방송
 Web Camera : PC나 노트북의 웹카메라에서 송출되는 영상
 모바일폰 영상 : 모바일 단말의 카메라에서 촬영되어 RTMP로 전송되는 영상
 와우자 라이브영상 : 타 와우자 서버에서 송출되는 라이브 영상
 메타정보 : 방송신호에 특별한 메타(텍스트정보) 정보를 함께 송출

9. MaypleCast에서는 효과적인 컨텐츠관리를 위해 아래 기능을 제공합니다.
 최대 2GB 바이트의 컨텐츠 업로드가 가능합니다.
 최대 20개 파일 동시 업로드가능한 웹기반 업로드 툴을 제공합니다.
 업로드 과정에서 영상 썸네일, 속성정보(크기,비트레이트등)를 자동추출하여 메타정보에 유지합니다.
 업로드 상태(진도)를 실시간으로 나타내는 웹인터페이스가 제공됩니다.
 메타정보를 통해 쉽고 빠르게 검색할 수 있습니다.
 WMV, FLV, MP4 화일등은 표준포맷(mp4, h.264)으로 실시간 인코딩되어 저장됩니다.
 서비스 정책에 맞게 다양한 비트레이트 화일로 트랜스코딩되어, 어댑티브 스트리밍에 사용됩니다.
인코딩
WMV
FLV
AVI
MP4

10.  주요기능
◦ H.264기반의 고화질 MP4 파일의 방송이 제공됩니다.
◦ 인터넷기반의 컨텐츠 VOD( Video On Demand) 서비스를 제공합니다.
◦ PC 및 모바일 단말에서도 재생할 수 있는 플레이어를 제공합니다.
◦ RTMP, RTSP,HLS 프로토콜이 지원됩니다.
◦ 접근제어와 동시접속 차단등의 컨텐츠 보안기능이 제공됩니다.
 주요 특장점
◦ 서비스 게시시점(Application)을 무제한 만들수 있습니다.
◦ 등록된 동영상은 Live방송 편성에 활용할 수 있습니다.
◦ 안드로이드, 아이폰 계열의 다양한 휴대단말을 대상으로 방송할 수 있습
니다.
◦ 컨텐츠 보안기능으로 유료화 서비스가 가능해 집니다.
◦ 컨텐츠별, Application별, 사용자별 통계를 제공합니다.

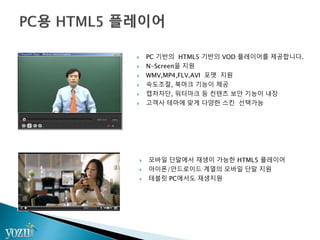

11.  PC 기반의 HTML5 기반의 VOD 플레이어를 제공합니다.
 N-Screen을 지원
 WMV,MP4,FLV,AVI 포맷 지원
 속도조절, 북마크 기능이 제공
 캡처차단, 워터마크 등 컨텐츠 보안 기능이 내장
 고객사 테마에 맞게 다양한 스킨 선택가능
 모바일 단말에서 재생이 가능한 HTML5 플레이어
 아이폰/안드로이드 계열의 모바일 단말 지원
 테블릿 PC에서도 재생지원

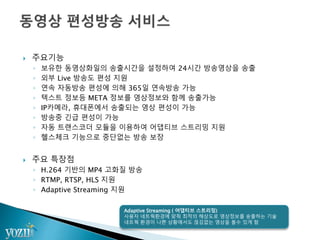

12.  주요기능
◦ 보유한 동영상화일의 송출시간을 설정하여 24시간 방송영상을 송출
◦ 외부 Live 방송도 편성 지원
◦ 연속 자동방송 편성에 의해 365일 연속방송 가능
◦ 텍스트 정보등 META 정보를 영상정보와 함께 송출가능
◦ IP카메라, 휴대폰에서 송출되는 영상 편성이 가능
◦ 방송중 긴급 편성이 가능
◦ 자동 트랜스코더 모듈을 이용하여 어댑티브 스트리밍 지원
◦ 헬스체크 기능으로 중단없는 방송 보장
 주요 특장점
◦ H.264 기반의 MP4 고화질 방송
◦ RTMP, RTSP, HLS 지원
◦ Adaptive Streaming 지원
Adaptive Streaming ( 어댑티브 스트리밍)
사용자 네트웍환경에 맞춰 최적의 해상도로 영상정보를 송출하는 기술
네트웍 환경이 나쁜 상황에서도 끊김없는 영상을 볼수 있게 함

13.  인터넷 대체광고 서비스란?
◦ 외부 원본 라이브방송 재중계를 인터넷으로 제공하는 도중에
◦ 원본방송에서 광고가 송출시간 시간동안 인터넷방송 전용의 광고를 대체하여 송출하는 서비스
 주요기능
◦ 편성에 의한 대체광고 기능
◦ 실시간 대체광고 삽입 기능
◦ 실시간 메타정보 삽입기능
◦ 트랜스코더를 통한 실시간 다중 해상도 방송 송출
◦ 어댑티브 스트리밍 지원
 주요 특장점
◦ H.264 기반의 MP4 고화질 방송
◦ RTMP, RTSP, HLS 지원
◦ Adaptive Streaming 지원
◦ VAST 표준에 부합된 대체광고 연동 지원
VAST ( Video AD Serving Template )
동영상 광고에 필요한 제반 정보를 포함하고 있는 표준 정보 포맷(템플릿,
XML )으로 1개의 광고 제공을 위해 필요한 모든 데이타가 들어 있음

14.  모바일 방송용 어플리케이션 제공
◦ 안드로이드/아이폰 계열 지원
◦ 고객사별로 별도 개발하여 제공됩니다.
◦ 사이트별 별도 인증( 약 1개월) 이 소요됩니다.
 하이브리드 웹방식의 어플리케이션 이 제공됩니다.
◦ 고객사 맞춤형 커스터마이징을 통해 제공됩니다.
◦ HTML5 표준 웹스크립트를 기반으로 구동됩니다.
◦ 어플리케이션 인증이후에도 언제든 수정에 의해 변경내용이 즉시
반영됩니다.
◦ 암호화 캐싱을 통해 동영상 다운로드 기능 포함

15. 충청
경기
전라
경상
 푸쉬기능이란
◦ 송출되는 영상정보를 다른 방송서버로 송출하는 기능입니다.
◦ 방송서버에서는 제공받은 송출영상을 재중계하여 방송정보를 송출합니다.
◦ 타지역, 타국의 거점 서버로 송출하여 무한대의 접속자가 있어서 안정적인 서비스를 가능케
하는 기술입니다.
 효과, 적용분야
◦ 한시적으로 접속자가 폭주하는 상황에서 유연하게 대처할 수 있는 기술입니다.
◦ 지역별 거점 서버로 전송하여 지역별 분산 서비스가 가능합니다.
◦ 해외 서비스에서 국가별 거점서버로 전송하여 안정적인 서비스가 가능합니다.
◦ 셋톱 박스를 이용한 사내 인터넷방송 시스템에 활용
Live Push Schedule Multicast

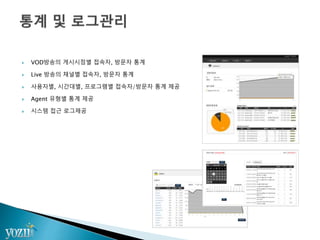

16.  VOD방송의 게시시점별 접속자, 방문자 통계
 Live 방송의 채널별 접속자, 방문자 통계
 사용자별, 시간대별, 프로그램별 접속자/방문자 통계 제공
 Agent 유형별 통계 제공
 시스템 접근 로그제공

17.  KBS 국제방송
◦ 전세계를 대상으로 해외 방송서비스
◦ 채널별로 10개국 언어를 편성해서 국제 소리방송 서비스
◦ PC및 스마트폰 단말을 대상으로 한 방송서비스
◦ http://kbsworld.co.kr
 KBS K-Mobile 서비스
◦ KBS 방송국의 K-Player 단말을 이용한 종합방송 서비스
◦ 지방방송국의 개별 테마 채널에 지방별 동영상을 편성
◦ 지방별로 채널을 할당하여 K-Player에서 서비스 중
◦ KBSnSports : 인터넷 스포츠중계 채널 및 케이블방송
◦ 단월드 : 교육/홍보 동영상을 이용한 내외부 방송서비스
◦ 동국대학교 : 한국역사탐방 컨텐츠를 이용한 전세계 대상 방송서비스
◦ 스카이미디어 : e-Learning 사이트의 실시간 교육방송 서비스
◦ 은혜와진리교회 : 교회 인터넷방송 서비스

18. 6
야구,골프등 스포츠 중계영상을 기존 인터넷방송 시스템을 통해 PC 및 모바일 단말 대상으로
송출함
1. Before
스포츠 중계 중간에 발생되는 광고시간에 동적광고 편성이 불가하여 지상파에서 송출되는 광
고를 그대로 송출
2. Issue
마케팅 지원기능 미비로 추가 비지니스 창출 기회가 없음
3. Problem
MaypleCast(영상처리,편성,송출,개인화)를 통해 광고시간에 인터넷 맞춤형 광고를 실
시간으로 송출함
4. Solution
실시간 인터넷광고를 통해 매출확대와 추가 비지니스 기회가 창출됨
5. Effect
고 객 사 : KBSnSports
기 간 : 2015.05 ~ 2015.12 (8개월)
프로젝트명 : KBSnSport 대체광고 송출시스템 구축사업

19. 6
KBS의 예능,드라마,KPOP 컨텐츠를 기존 인터넷방송 시스템을 통해 PC 및 모바일사용
자를 대상으로 방송을 송출
1. Before
지역별, 컨텐츠별 다양한 테마의 인터넷방송을 위해 30-40개로의 채널 증설과 한시적인
채널운영, 채널별 개별담당자의 편성기능이 요구됨
2. Issue
기존 시스템으로는 채널 증설에 HW적인 투자비용이 발생되며, 원격지에서의 편성이 불
가능하여 마케팅 요구를 수용이 어려움
3. Problem
MaypleCast(편성,송출,모바일재생) 를 통해 채널별 관리자를 통해 원격지에서 웹기반
의 채널 편성을 가능케 하고, 기존시스템의 연동개발을 통해 채널의 추가나 한시적 운영
이 가능케 됨
4. Solution
각 광역도시별 테마 채널 생성과 재난방송채널, 사회적 이슈, 월드컵 채널등 다양한 한
시적 컨텐츠 방송을 가능케 하여, 새로운 차원의 인터넷방송을 구축하게 되며 고객의 충
성도 및 방문자가 증가됨
5. Effect
고 객 사 : KBS Media
기 간 : 2014.03 ~ 2014.10 (8개월)
프로젝트명 : KBS 통합 CMS 구축사업

20. W+7
week
W+6
week
W+5
week
W+4
week
W+3
week
W+1
week
W
계약 요구사항 설계
커스터마이징 인수시험 서비스개시
- 일반적으로 계약일로 부터 8주후 서비스개시가 가능합니다.
- 요구사항에 따라 개발기간은 늘어날 수 있습니다.

21. 제안범위 A 제안범위 B 제안범위 C
컨텐츠관리
VOD편성
서비스관리
통계관리
Live편성
광고편성
채널관리
맞춤형커스터마이징
PC용 웹플레이어
안드로이드 플레이어
아이폰용 플레이어
소요기간 0.5 Month 2 Month 4 Month
